配电柜微环境监控：RJ45网口温湿度传感器静态IP规划与80节点组网设计

物联网 · 盛世宏博 · 配电室组网

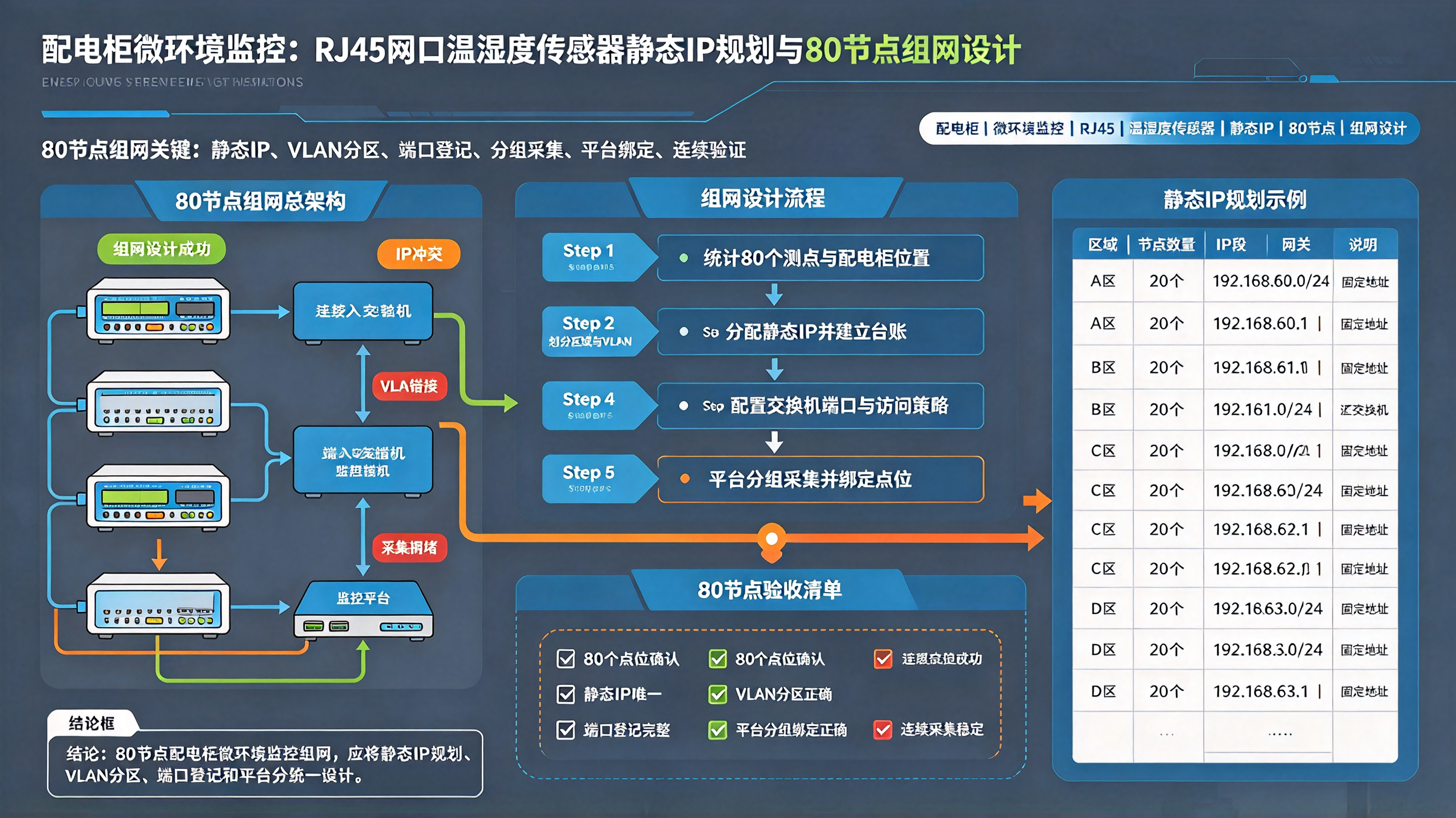

一、80 节点组网先说清：不是"80 个 IP 能 ping 通"就完了

配电柜微环境监控的特殊性：

节点多：80 台传感器分散在几十个柜子里，柜门一开一关，网线跟着折
电磁脏：变频器/母联/电容柜分合闸瞬间，网线上感应的是脉冲噪声，不是稳态干扰
供电杂：PoE、24V DC、非标 48V 注入器混着来，一不小心网口芯片冒烟
不能停机：配电柜停电 = 停电事故，所以割接必须在线做

80 节点的核心矛盾是：怎么在不动电的前提下，把 IP、VLAN、PoE、布线一次设计对，并且留 30% 扩容余量。

二、IP 规划：分层编址，一眼定位到柜

1. 地址总体分配

动环监控独立 VLAN：VLAN 120
网段：192.168.120.0/24（可用 254 个，80 节点 + 扩容够用）
网关：192.168.120.1（三层交换机 SVI）

管理段（交换机/网关）：192.168.120.1~192.168.120.10
传感器段：           192.168.120.11~192.168.120.200
保留段（扩容）：     192.168.120.201~192.168.120.254

2. 编码规则（IP 末段 = 配电柜编号）

进线柜      01~10   → 192.168.120.11~20
母联柜      11~20   → 192.168.120.21~30
馈线柜      21~60   → 192.168.120.31~70
电容补偿柜   61~70   → 192.168.120.71~80
变频/软启柜  71~80   → 192.168.120.81~90
UPS/直流屏   81~90   → 192.168.120.91~100
备用        101~200  → 192.168.120.101~200

好处：看到 192.168.120.43 → 立刻知道是 43-21+1=第 23 号馈线柜。

3. 地址绑定（防 ARP 欺骗 + 防 IP 漂移）

交换机端口绑定：
  interface GigabitEthernet0/0/11
    description PDS-A01-INLET-SENSOR
    port-security enable
    port-security max-mac-num 1
    port-security mac-address 00e0-fc12-3456 vlan 120

DHCP Snooping（如果保留 DHCP 用于调试）：
  dhcp snooping vlan 120
  dhcp snooping enable

IP+MAC+端口 三元组绑定表（平台侧也存一份）：
  192.168.120.43 | 00:e0:fc:12:34:56 | GE0/0/43 | 馈线柜23

三、80 节点组网拓扑

1. 拓扑选择：三层收敛（推荐）

┌──────────────────────┐
                         │ 核心交换机(三层)      │
                         │ VLAN 120 SVI 120.1   │
                         │ 上联机房动环平台      │
                         └──────┬───────────────┘
                                │
            ┌───────────────────┼───────────────────┐
            │                   │                   │
   ┌────────▼────────┐ ┌────────▼────────┐ ┌────────▼────────┐
   │ 接入交换机 A    │ │ 接入交换机 B    │ │ 接入交换机 C    │
   │ 24口 PoE+      │ │ 24口 PoE+      │ │ 24口 PoE+      │
   │ GE0/0/1~24     │ │ GE0/0/25~48    │ │ GE0/0/49~72    │
   │ 下联 24 柜     │ │ 下联 24 柜     │ │ 下联 24 柜     │
   └────────────────┘ └────────────────┘ └────────────────┘
            │                   │                   │
   ┌────────┴────────┐ ┌────────┴────────┐ ┌────────┴────────┐
   │柜1..柜24        │ │柜25..柜48       │ │柜49..柜72       │
   │各1~2传感器      │ │各1~2传感器      │ │各1~2传感器      │
   └─────────────────┘ └─────────────────┘ └─────────────────┘
                          ┌───────────────┐
                          │ 接入交换机 D  │
                          │ 8口 PoE      │
                          │ GE0/0/73~80  │
                          │ 下联 8 柜    │
                          └───────┬───────┘
                                  │
                          ┌───────┴────────┐
                          │柜73..柜80      │
                          │各1传感器       │
                          └────────────────┘

2. 为什么三层收敛而不是一台 80 口 PoE 交换机

方案	风险
单台 96 口 PoE	交换机故障 = 全站 80 节点失明，单点太大
4×24 口接入 + 核心	单交换机故障只影响 24 柜，故障域隔离
菊花链	环网协议复杂，配错会广播风暴

3. 链路聚合（上联）

接入交换机 A 上联：
  interface Eth-Trunk1
    description UPLINK-TO-CORE
    port link-type trunk
    port trunk allow-pass vlan 120
    mode lacp-static
    load-balance src-dst-ip

四、PoE 供电设计：80 个口不能只算"2W×80"

1. 功率预算

单台传感器功耗：
  基础型（无屏无加热）：1.5~2W
  带屏/报警型：        2~4W
  带加热/风扇型：      8W 峰值（冬季加热）

按最坏情况（带加热）预算：
  单口峰值 = 8W
  80 口 × 8W × 1.3（余量）= 832W

选交换机：
  单台 24 口 PoE+：标称 370W 可用 → 每口平均 15.4W，带加热只能带 24 台
  实际方案：
    A 类基础型传感器（2W）24 台 → 48W
    B 类带加热传感器（8W）按需分配到不同交换机
  每台交换机实际负载控制在 ≤250W（留 30%）

2. 错峰上电（关键，配电场景必须做）

配电柜传感器如果同时上电，80 台一起拉电流，PoE 交换机过流保护触发，全站离线。

# 网关侧错峰上电脚本
import time
from concurrent.futures import ThreadPoolExecutor

def power_on_sensor(ip, port, delay):
    """按端口号排序，每台间隔 500ms 上电"""
    time.sleep(delay)
    # 通过 SNMP 开启 PoE 端口
    snmp_set(ip, f"POE_PORT_CONTROL.{port}", "enable")

sensors = sorted([
    ("192.168.120.11", 1),
    ("192.168.120.12", 2),
    # ... 80 个
], key=lambda x: x[1])

with ThreadPoolExecutor(max_workers=1) as ex:
    for i, (ip, port) in enumerate(sensors):
        ex.submit(power_on_sensor, ip, port, i * 0.5)
        # 每台间隔 500ms

3. PoE 看门狗（每端口独立）

交换机配置：
  poe power-management auto
  poe power-threshold 80 percent
  poe port priority critical interface GigabitEthernet0/0/11
  poe legacy enable  # 兼容非标准 PD（谨慎使用）

五、布线规范：80 根网线的工程质量

1. 柜内走线

传感器主机：DIN 导轨装在二次室/端子排旁
分体探头：引线沿柜内二次线槽，伸到热点附近
网线：
  - 从柜顶部/底部穿管进入，预留 30cm 余量（柜门开合不拉扯）
  - 沿桥架敷设，与动力电缆（380V 母线/电缆）间距 ≥30cm
  - 穿越柜板处加护线圈，防锐边割破
  - 柜门处网线走"U 形弯"，不绷直

2. 距离控制

单段网线 ≤90m + 跳线 ≤10m
超出方案：
  - 增加接入交换机下沉到配电室（光纤上联）
  - 或用 PoE 光纤收发器（单模 20km）

六、平台侧采集：80 节点轮询策略

1. 并发 vs 串行

80 台串行轮询（每台 20ms）≈ 1.6s 一轮，够用。但加上超时重试（3s），单台故障拖 3s，最坏 80×3=240s。

正确做法：多线程并发 + 超时短

# poller.py
from concurrent.futures import ThreadPoolExecutor, as_completed
import time

class Poller80:
    def __init__(self):
        self.timeout = 0.5        # 短超时，别拖 3s
        self.max_workers = 20     # 20 线程并发
        self.interval = 5.0      # 5s 一轮

    def poll_one(self, ip, port=502):
        try:
            with ModbusTcpClient(ip, port, timeout=self.timeout) as c:
                if c.connect():
                    r = c.read_holding_registers(0, 4, slave=1)
                    if not r.isError():
                        return self.parse(r.registers, ip)
        except Exception:
            pass
        return {"ip": ip, "quality": "COMM_LOST"}

    def poll_all(self, ips):
        results = {}
        with ThreadPoolExecutor(max_workers=self.max_workers) as ex:
            futs = {ex.submit(self.poll_one, ip): ip for ip in ips}
            for f in as_completed(futs):
                res = f.result()
                results[res["ip"]] = res
        return results

    def parse(self, regs, ip):
        return {
            "ip": ip,
            "temp": regs[0] / 10.0,
            "hum": regs[1] / 10.0,
            "dew": regs[2] / 1.0,  # 露点可能有符号
            "quality": "GOOD",
            "ts": time.time()
        }

2. 轮询分组（快/慢点分开）

快变量（5s）：温度、湿度、露点、状态字、电源状态
慢变量（60s）：累计时长、固件版本、传感器内部温度、供电电压

80 节点只轮快变量 5s 一轮，慢变量 60s 一轮，Modbus TCP 并发 20 路，网络负载可控。

3. 断线隔离（单点故障不拖全网）

# fault_isolator.py
class FaultIsolator:
    """80 节点断线隔离，防止单点拖慢全网"""

    def __init__(self):
        self.strikes = {}        # {ip: 连续失败次数}
        self.quarantine = {}     # {ip: 隔离到期时间}

    def should_poll(self, ip):
        if ip in self.quarantine:
            if time.time() < self.quarantine[ip]:
                return False      # 隔离中，跳过
            else:
                del self.quarantine[ip]
                self.strikes[ip] = 0
        return True

    def report(self, ip, success):
        if success:
            self.strikes[ip] = 0
            self.quarantine.pop(ip, None)
        else:
            self.strikes[ip] = self.strikes.get(ip, 0) + 1
            if self.strikes[ip] >= 3:
                # 隔离 5 分钟，避免一直失败拖慢
                self.quarantine[ip] = time.time() + 300

七、高可用：80 节点不能"一死全瞎"

1. 交换机双归属（关键配电室）

核心交换机（双机堆叠/VSS/vPC）：
  接入交换机 A：双上联（LACP）到两台核心
  单核心故障 → 另一台接管，上联不中断

2. 网关双机（VRRP）

主网关：192.168.120.2（虚拟 IP 192.168.120.1 对外）
备网关：192.168.120.3
VIP    ：192.168.120.1

主挂 → <3s 切换，平台无感知
两台网关配置同步（共享 Redis 存轮询状态和隔离表）

3. 传感器双供电（关键柜）

主进线柜/母联柜/电容柜（共 15 台）：
  PoE + 24V DC 双冗余
  平台监控 power_source 字段

八、割接方案：在线改造，不停电

配电柜不能停电，所以传感器安装必须"柜门开、不断电"。

1. 分批割接

第 1 批：非关键馈线柜 20 台（周末白天，4 小时）
第 2 批：普通馈线柜 40 台（周中夜间，分 2 晚）
第 3 批：关键柜 20 台（双供电柜，逐台操作，每台 15 分钟）

2. 单柜操作步骤

1. 平台先配置 IP、点表、告警阈值（先软后硬）
2. 柜门开，确认无带电裸露点
3. 传感器 DIN 导轨卡到二次室（不碰一次母线）
4. 分体探头引线沿二次线槽走，探头固定在目标位置
5. 网线沿桥架走，柜内留 U 形余量
6. 柜内打耐压/绝缘测试前，传感器先断电隔离
7. 插网线，平台看 PoE 灯亮 + Link Up
8. Modbus Poll 读 40001/40002，和屏显一致
9. 平台核对 IP+MAC+端口绑定
10. 关门，留 30 分钟观察不丢包

九、验收测试（80 节点全量）

测试	方法	合格线
全节点在线率	72h 连续监控	≥99.9%
单柜掉线影响	拔任意 1 柜网线	只影响该柜，其他 79 柜正常
交换机掉线影响	关接入交换机 A	只影响 24 柜，B/C/D 正常
错峰上电	80 台同时冷启动	PoE 无过流，全部起来 ≤2min
网线断开恢复	断 10min 重连	自动恢复，配置不丢
电磁干扰	变频器满载分合闸 10 次	传感器不重启，数据不跳
平台轮询	80 节点 5s 一轮	P99 <1s，无超时堆积
IP 冲突	扫描 VLAN 120	无冲突，无 DHCP 分配生产 IP
双归属切换	断核心主交换机	上联 <3s 恢复
网关切换	kill 主网关	VRRP <3s，平台无断点
精度比对	80 台 vs 手持表	≤±0.5℃ / ±3%RH
故障注入	随机断 5 柜 + 关 1 交换机	隔离生效，其他节点不受影响

十、交付文档清单

[ ] IP 规划表（80 节点 IP+MAC+端口+柜号+柜型）
[ ] VLAN 划分表（VLAN ID / 网段 / 用途）
[ ] 交换机配置脚本（端口绑定 / LACP / PoE / VLAN trunk）
[ ] 布线图（桥架走向 / 柜内走线 / 穿管位置）
[ ] 点表（地址 / 类型 / 缩放 / 字序 / 功能码）
[ ] 轮询配置（并发数 / 超时 / 快变量 / 慢变量周期）
[ ] 错峰上电脚本
[ ] 断线隔离参数（3 次失败 / 5min 隔离）
[ ] 高可用拓扑（双归属 / VRRP / 网关双机）
[ ] 72h 全量运行报告
[ ] 故障注入测试报告
[ ] 割接记录（分批 / 时间 / 操作人 / 回退方案）

十一、高频翻车清单

80 台同时上电 → PoE 过流，全站离线
只用一台 96 口交换机 → 交换机故障 = 全站失明
网线沿母线平行敷设 → 分合闸时数据跳变
没做 IP+MAC+端口绑定 → 某天 IP 漂移，平台数据串柜
轮询超时设 3s → 单台故障拖慢全网，5s 一轮变 240s
探头装在柜门上 → 门一开数据全废
探头装在出风口 → 变频柜永远 25℃
平台轮询并发 1 线程 → 80 节点 1.6s 一轮，勉强能用但扩展不了
没做 VRRP → 网关重启 2 分钟，80 柜全离线
只看在线率不看数据质量 → 有 5 台数据卡死（值不变）没人发现
铜包铝网线 + PoE 90m → 压降大，冬季加热时断时续
没留扩容地址 → 后面加 20 柜，IP 不够重新规划

十二、收口

80 节点配电柜微环境监控，技术是成熟的，工程是复杂的。核心是三句话：

IP 规划：末段编码对应柜号，IP+MAC+端口三元组绑定，静态 IP 跑生产，DHCP 只调试。

组网设计：三层收敛（核心+接入×N），故障域隔离，双归属+VRRP，别让一台设备成单点。

工程实施：错峰上电、并发短超时、断线隔离、分批割接不停电。

80 个节点跑得稳不稳，不看"能 ping 通"，看三件事：

交换机挂一台只影响 24 柜、单柜网线拔了其他 79 柜照常、网关重启平台 3 秒内无断点。

做到这三条，80 节点的组网设计就合格了。

关键词：配电柜微环境，80节点组网，静态IP规划，三层收敛，PoE预算，错峰上电，端口绑定，断线隔离，双归属，VRRP

标签：#配电柜微环境 #80节点 #静态IP #VLAN #PoE预算 #三层组网 #错峰上电 #双归属 #VRRP #断线隔离
