摘要

传统档案库房安防、环境管控多为独立烟囱式子系统：温湿度监测、恒湿净化一体机、烟感防火、门禁防盗、漏水检测、视频监控各自独立，告警分散、无法联动、数据孤岛严重，且大量依赖国外操作系统、数据库、工控组件，在政务、国企档案馆场景下存在合规风险。本文从信创国产化落地视角，梳理3D立体可视化十二防联动监控平台分层架构、通信链路、设备接入逻辑、联动策略，结合档案库房工程实施案例，总结国产化适配难点、调试踩坑点，给出可直接复用的平台建设思路，助力智慧档案库房安全体系从“八防、十防”向十二防升级。

一、需求背景：为什么要做信创+3D可视化+十二防一体化

档案实体对存储环境极其敏感，纸质档案、声像档案、实物档案长期保存，需要稳定可控的环境与完备的安全防护。传统档案“八防”一般指防火、防盗、防潮、防高温、防光、防尘、防鼠、防虫；在此基础上延伸出十防、十二防体系，新增防漏水、防有害气体、防霉变、防电磁干扰等防护项，也就是本文所说的十二防体系。

在信创政策要求下，很多档案馆、机关档案室新建及改造项目提出硬性约束：服务器、操作系统、数据库、中间件、网关、核心采集单元优先选用国产软硬件，规避底层技术卡脖子风险。 同时，单纯二维组态大屏存在短板：库房分区密集、密集架排布复杂，二维界面很难直观定位告警点位。3D立体可视化可以一比一复刻档案库房建筑、密集架、传感器、恒湿机、门禁、消防点位，告警发生时自动跳转至对应三维位置，高亮标记设备，直观展示温湿度、漏水、烟感状态，极大降低值班人员处置难度。

核心诉求总结三点：

1. 国产化底座：全链路信创适配，国产服务器、国产OS、国产数据库承载整套监控业务；
2. 一体化联动：十二防所有感知设备、执行设备打通，告警触发自动联动，不是简单数据汇聚；
3. 三维可视化呈现：库房、设备、档案区域立体建模，状态实时映射，告警快速定位溯源。

说明：十二防清单（本项目采用）：防火、防盗、防潮、防高温、防光、防尘、防虫、防鼠、防漏水、防有害气体、防霉变、防电磁干扰。

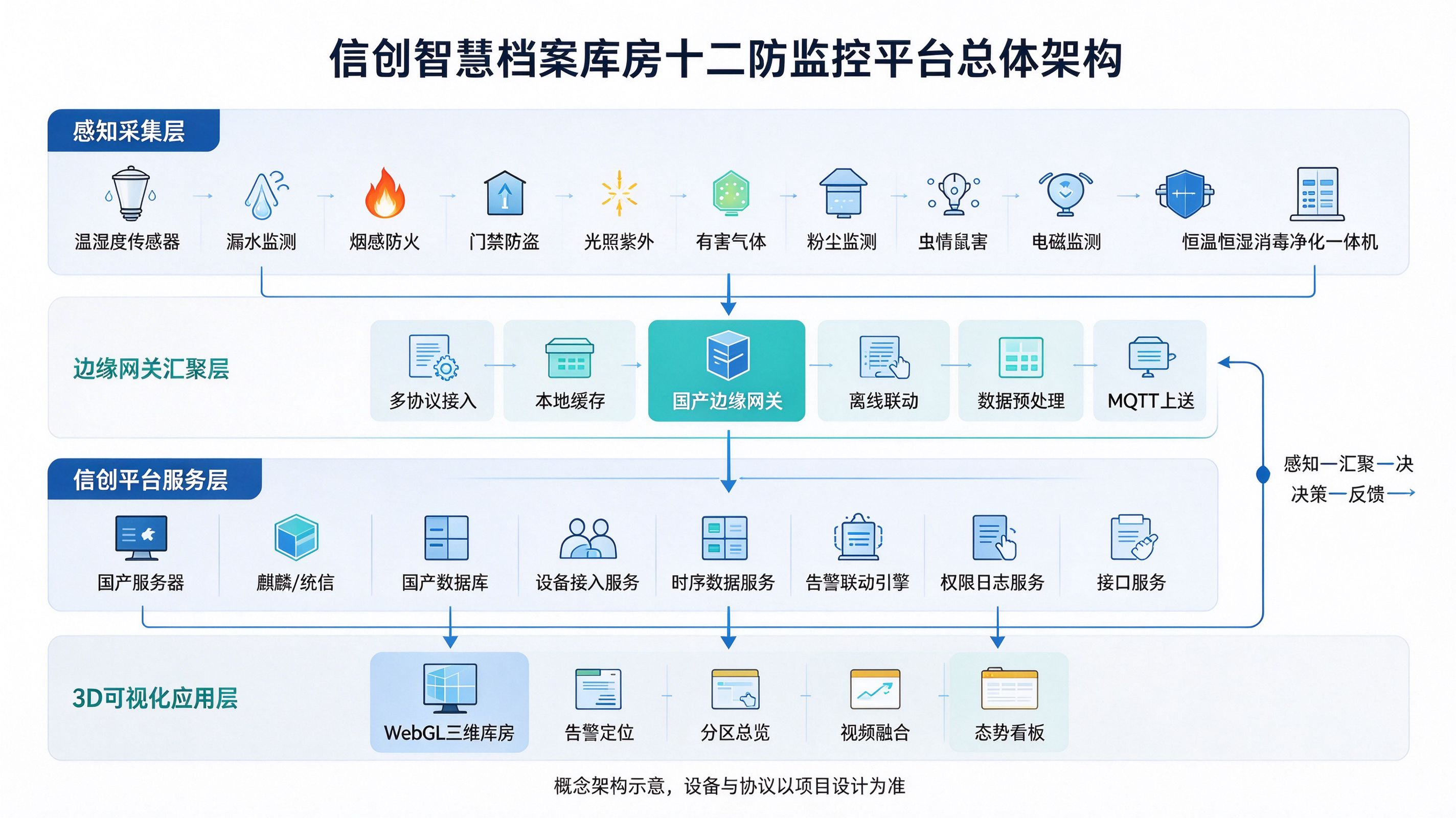

二、整体分层架构设计（国产化四层架构）

整套平台自下而上分为：感知采集层、边缘网关汇聚层、信创平台服务层、3D可视化应用层，所有层优先选用国产组件，协议兼容Modbus-RTU、Modbus-TCP、SNMP、MQTT，适配国产物联网网关。

2.1 感知采集层（前端现场设备）

这一层分布在档案库房各个分区、密集架区域、管道夹层、空调机房，是十二防的数据来源，分为环境感知、安防感知、调控执行设备两大类。

1. 环境感知类

• 温湿度传感器：采集库房实时温度、相对湿度，作为恒温恒湿调控基础；
• 有害气体传感器：甲醛、TVOC、臭氧浓度监测，对应防有害气体；
• 粉尘传感器：PM2.5、PM10，对应防尘；
• 照度传感器、紫外传感器：监测光照强度，实现防光管控；
• 漏水绳/漏水变送器：空调水管、消防管道、窗边漏水监测，防漏水；

1. 生物虫害感知类

• 虫情监测装置、鼠害探测传感器，实现防虫、防鼠；

1. 安防消防感知类

• 烟感探测器、火焰探测器（防火）；红外双鉴、振动探测器（防盗）；电磁屏蔽监测单元（防电磁干扰）；

1. 执行调控设备

• 恒温恒湿消毒净化一体机（恒湿机）：系统下发指令自动启停、调温调湿、循环消毒，控制霉变、温湿度超标；
• 新风风机、排风执行器、遮光电动窗帘、电磁阀、声光告警器、门禁控制器。

工程踩坑点：库房内传感器点位不能随便布置。温湿度传感器避开恒湿机出风口直吹位置；漏水绳沿着给排水管道、空调冷凝水管敷设，密集架底部预留探测点位，很多项目前期点位规划不合理，后期数据漂移、误报多。

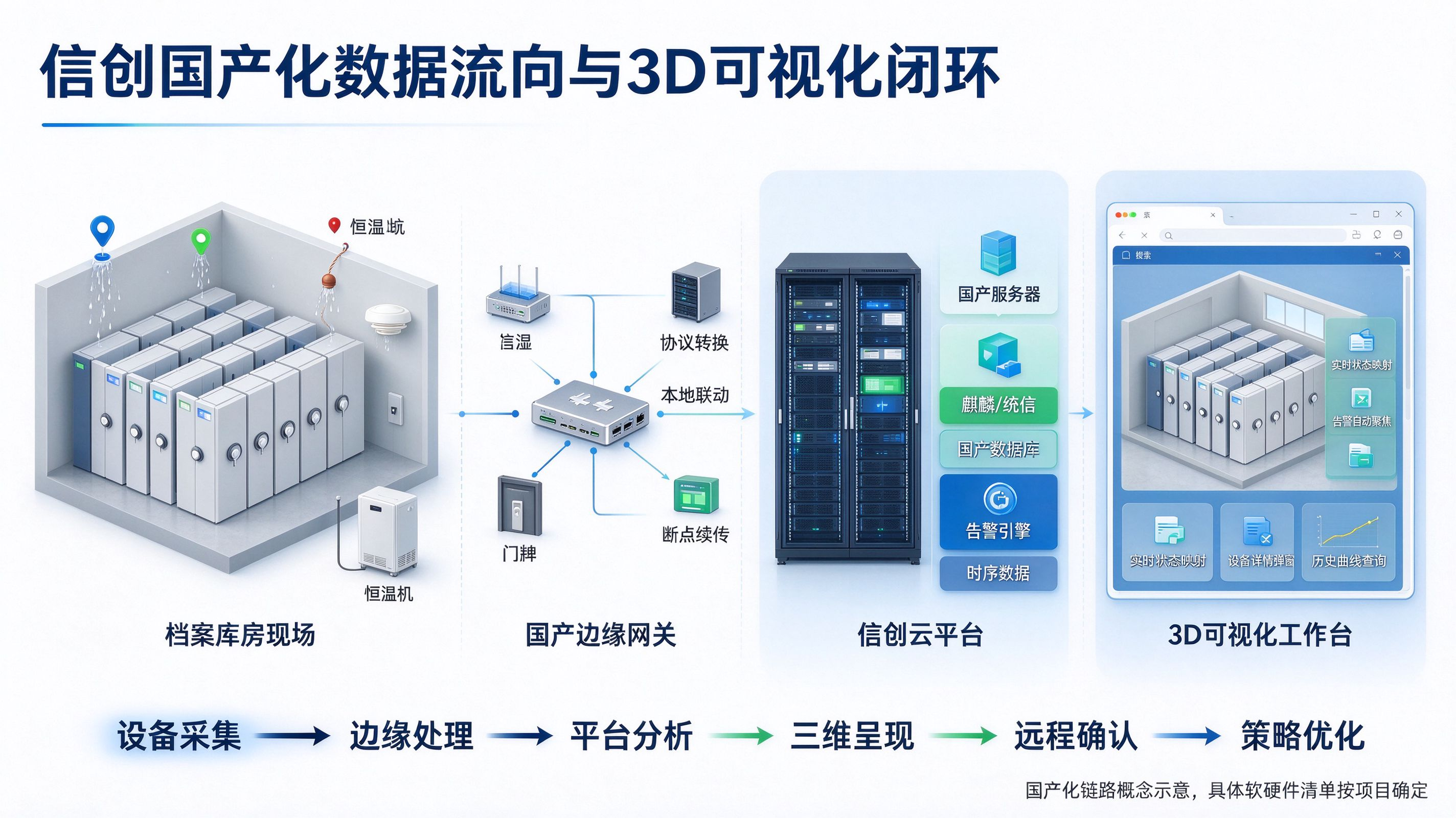

2.2 边缘网关汇聚层（国产化物联网网关）

所有前端传感器、一体机不直接上云/上业务服务器，先接入国产边缘网关。网关承担协议转换、本地缓存、本地联动、断网保护能力，是整个系统可靠性关键。 核心能力：

1. 多协议接入：RS485总线接入温湿度、漏水、气体传感器；网口接入支持Modbus TCP的恒湿一体机；对接门禁、消防主机；
2. 本地联动逻辑：支持本地离线联动——就算上层平台服务器、网络中断，网关内部预设策略依然可以自动执行，例如：检测到漏水，自动关闭管道电磁阀、开启声光报警；温湿度超标自动启动恒湿净化一体机；
3. 数据预处理：原始数据过滤、去噪、阈值判断，减少上层平台计算压力；
4. 信创适配：网关固件国产，支持麒麟、统信系统对接，不依赖国外工控组件；
5. 数据上送：标准化MQTT报文推送到后端平台，同时本地SD卡存储历史数据，断网续传。

踩坑误区：很多集成图省事，直接传感器对接服务器，没有边缘网关。一旦机房网络波动，所有联动失效，档案库房属于高安全场景，离线联动是硬性要求，不能省略。

2.3 信创平台服务层（核心业务底座，全栈国产化）

平台部署在国产服务器，操作系统为银河麒麟/统信UOS，数据库使用达梦、人大金仓等国产数据库，中间件选用国产中间件，不依赖MySQL商业版、国外组态软件。 平台内部拆分为多个微服务模块：

1. 设备接入服务：管理网关、传感器、一体机设备注册、心跳、状态在线监测；
2. 时序数据服务：存储温湿度、气体、照度等高频环境时序数据，支持历史曲线导出、报表生成，满足档案DA/T规范归档；
3. 告警联动引擎（核心模块）：可可视化配置联动策略，支持单条件、多组合逻辑、时序联动。 示例联动规则： 规则1：库房湿度＞65%RH → 自动启动恒温恒湿消毒净化一体机除湿；湿度回落至45%~60%区间，自动停机； 规则2：漏水传感器触发告警 + 持续5s确认 → 声光报警、三维模型点位标红、推送短信/平台告警、联动关闭供水电磁阀； 规则3：烟感火警告警 → 联动门禁解锁、联动视频抓图、3D视图自动弹窗定位；
4. 权限与日志服务：分级账号管理，库房管理员、运维人员、档案馆领导权限隔离；所有设备操作、告警、联动动作全日志留痕，可审计，满足档案安全审计要求；
5. 接口服务：对外提供标准化API，支持对接档案馆综合业务管理系统、上级监管平台。

联动引擎重点区分两种模式：网关本地联动（兜底） + 平台高级联动（复杂策略）。简单保护动作放网关本地，跨库房多设备协同、告警统计、联动预案放在平台层。

2.4 3D立体可视化应用层

基于WebGL实现B/S架构三维可视化页面，浏览器直接打开，无需安装客户端，适配国产浏览器。 建模内容：一比一还原档案馆建筑、库房房间、密集架、管线、传感器点位、恒湿一体机、门禁、消防设备。 核心功能：

1. 立体漫游：支持第一视角漫游库房，点击任意设备查看实时参数、历史曲线；
2. 告警定位：告警触发后，画面自动聚焦告警点位，设备模型变色闪烁，弹窗展示告警类型、数值、发生时间、处置指引；
3. 分区总览：多库房集群展示，不同颜色标识库房正常/预警/告警状态；
4. 态势看板：三维界面叠加统计面板，十二防各项指标汇总、设备在线率、告警排行、环境统计报表；
5. 视频融合：三维点位绑定监控摄像头，点击直接调取实时视频画面。

工程踩坑：很多3D项目追求高精度精细模型，面数过高，国产浏览器加载卡顿。库房三维模型遵循轻量化原则，保留设备标识、位置关系，简化装饰细节，优先保证页面流畅、告警响应速度。

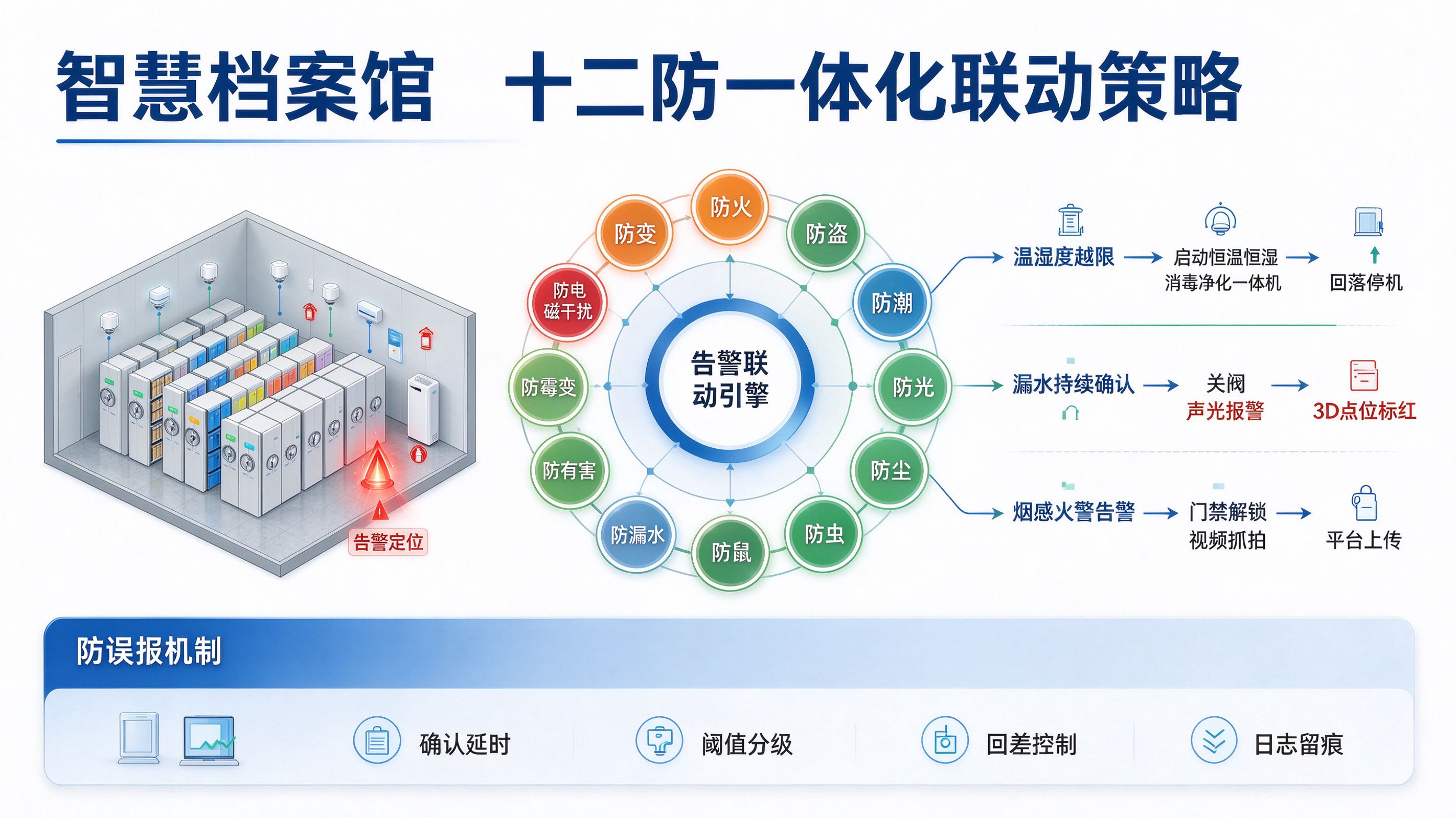

三、十二防一体化联动策略设计（适配档案保管规范DA/T 42-2022）

十二防不是十二个独立子系统简单堆砌，联动引擎的价值就是把防护打通，避免告警孤岛。这里梳理典型联动场景：

1. 防潮防高温：温湿度越限 → 启停恒温恒湿消毒净化一体机、新风；
2. 防漏水：漏水监测触发 → 关阀、声光告警、推送通知、3D标红；
3. 防火：烟感/火焰告警 → 门禁解锁、视频抓拍、上传告警，联动消防信号；
4. 防盗：红外、振动入侵探测 → 声光报警、视频弹窗、锁定入侵区域；
5. 防光：照度超标 → 自动关闭电动遮光窗帘；
6. 防尘：粉尘浓度超标 → 启动净化新风系统；
7. 防虫防鼠：虫鼠探测告警 → 弹窗提醒，联动消杀设备；
8. 防有害气体：TVOC、甲醛超标 → 开启排风净化；
9. 防霉变：温湿度长期高湿 + 气体数据综合判定霉变风险，提前预警；
10. 防电磁干扰：电磁监测超标告警，提示屏蔽检查。

策略配置支持“确认延时”，用来过滤瞬时误报，比如漏水信号持续3秒才判定有效，避免滴水瞬时信号误触发联动，这是档案库房项目非常高频的调试点。

四、信创国产化适配重点难点与工程落地误区

4.1 常见适配难点

1. 很多老牌恒湿机、净化一体机只提供Windows平台组态驱动，缺少麒麟系统SDK、Modbus协议文档，进场前必须提前和设备厂商确认协议，优先选择支持国产平台对接的一体机；
2. 时序数据库国产化适配：高频温湿度数据写入量大，国产数据库需要做索引优化，不然历史曲线查询缓慢；
3. WebGL三维框架在国产浏览器兼容性问题，部分老版本统信、麒麟自带浏览器渲染异常，需要提前做兼容性测试；
4. 原有存量档案馆改造：老库房已有门禁、消防主机，协议封闭，对接成本高，建议项目前期做设备协议摸底。

4.2 高频踩坑误区（工程实践总结）

❌ 误区1：信创=只换服务器系统，设备、网关依旧使用国外方案。 ✅ 正确做法：端到端国产化，网关、采集终端优先国产，链路整体可控。 ❌ 误区2：3D可视化当成纯展示大屏，不接入实时联动引擎，只是静态模型。 ✅ 正确做法：三维是控制终端，支持查看、确认告警、远程控制设备，不是单纯宣传片。 ❌ 误区3：所有联动全部放在上层平台，没有边缘本地兜底。网络断联时防护失效，不符合档案安全规范。 ❌ 误区4：盲目叠加传感器，点位过多，布线混乱，后期运维难度极高，遵循按需布设，依据库房面积、密集架布局规划点位。 ❌ 误区5：忽略数据归档，只做告警不做报表。档案馆验收要求温湿度、安全日志长期留存导出，用于档案保管环境溯源。

五、落地案例简述（机关综合档案馆改造项目）

某地市级档案馆新建库房项目，共8间档案库房，原有方案计划十防体系，后期需求升级为十二防，同步要求全信创底座。 方案选型：国产边缘网关+国产服务器+麒麟操作系统+国产数据库，部署Web 3D可视化平台；前端部署温湿度、漏水、气体、照度、虫情传感器，配套恒温恒湿消毒净化一体机。 实现效果：

1. 全部十二防数据统一汇聚在三维平台，管理员在浏览器端立体查看所有库房状态；
2. 本地网关离线联动兜底，断网状态下漏水、高温告警保护逻辑正常运行；
3. 告警分级：预警（温湿度临近阈值）、一般告警、紧急告警（火警、漏水），不同级别推送不同人员；
4. 自动生成档案库房环境月报、年报，符合档案管理规范验收要求；
5. 平台预留接口，对接档案馆数字档案业务系统，实体档案安全和电子档案管理打通。

项目验收阶段重点核查：国产化软硬件清单、联动策略测试、断网离线测试、3D告警定位演示、历史数据存储审计。

六、总结与后续优化方向

信创国产化+3D立体可视化的十二防监控平台，是智慧档案库房升级的主流路线，相比传统八防、十防系统，防护维度更全，安全兜底能力更强。整套架构核心思想是：边缘兜底联动、信创平台做业务与策略、3D可视化做直观呈现。 在后续迭代中，可以引入AI算法：基于长期温湿度、气体数据，做霉变风险预测、设备故障预判，从被动告警走向预测性防护；同时持续完善国产化生态适配，统一设备接入协议，降低多品牌恒湿机、传感器对接成本。 对于档案室小型改造项目，也可以裁剪架构，精简三维模型，保留核心十二防感知和联动能力，控制项目成本，适配中小单位预算。
