# 智慧档案安全管控：恒温恒湿消毒净化一体机接入监控系统的集成实践 ##

摘要

恒温恒湿消毒净化一体机是档案库房环境调控的核心执行设备，承担库房温湿度调节、空气净化、抑菌消毒等职能。在智慧档案项目落地过程中，很多集成项目存在设备孤立运行的问题：一体机独立本地控制，无法和温湿度传感器、监控平台联动，参数不能统一归集，异常故障无法主动上报告警，难以纳入八防、十防一体化安全管控体系。本文围绕恒温恒湿消毒净化一体机接入档案库房监控系统的集成工作展开实践总结，从设备协议选型、硬件接线、网关对接、平台点位配置、联动策略开发、联调排错、验收校验等环节梳理完整集成流程，剖析一体机对接过程中高频出现的各类问题，给出标准化集成方案，为智慧档案馆、档案室环境监控项目提供可落地的集成参考。

一、项目背景与集成需求

纸质档案、实物档案长期保存，对温湿度、空气洁净度、微生物指标有着严格要求，DA/T 42-2022《档案库房环境管理规范》明确了档案库房温湿度控制区间、空气污染物限值。恒温恒湿消毒净化一体机集制冷、制热、除湿、加湿、空气过滤、紫外/等离子消毒功能于一体，是档案库房环境治理的核心终端。

在传统部署模式下，一体机依靠本机触摸屏人工设置参数，自主运行，监控系统只能单独采集温湿度传感器数据，无法读取一体机运行状态，也不能下发控制指令，形成感知设备和调控设备之间的数据孤岛。当库房湿度超标时，需要人工到现场开启设备；一体机故障停机、滤网堵塞、消毒模块异常时，平台无法及时感知，极易引发档案霉变风险。

本次集成建设的核心需求：

1. 实现监控平台读取一体机全部运行参数：实时温湿度、运行模式、风机状态、加湿/除湿启停、消毒状态、设备故障码、滤网寿命；
2. 支持平台远程下发控制指令：模式切换、目标温湿度设定、启停控制、消毒定时策略下发；
3. 和库房温湿度传感器做闭环联动，依据库房实测环境数据自动启停一体机，而不是依靠一体机本机探头单独控制；
4. 一体机故障、滤网到期、消毒模块异常信息统一上传监控平台，产生告警、推送通知、日志留存；
5. 数据统一纳入八防安全体系，和漏水、烟感、门禁等安防子系统协同；
6. 兼容国产化信创平台，支持国产边缘网关、国产服务器对接，协议标准化，方便多品牌设备混合接入。

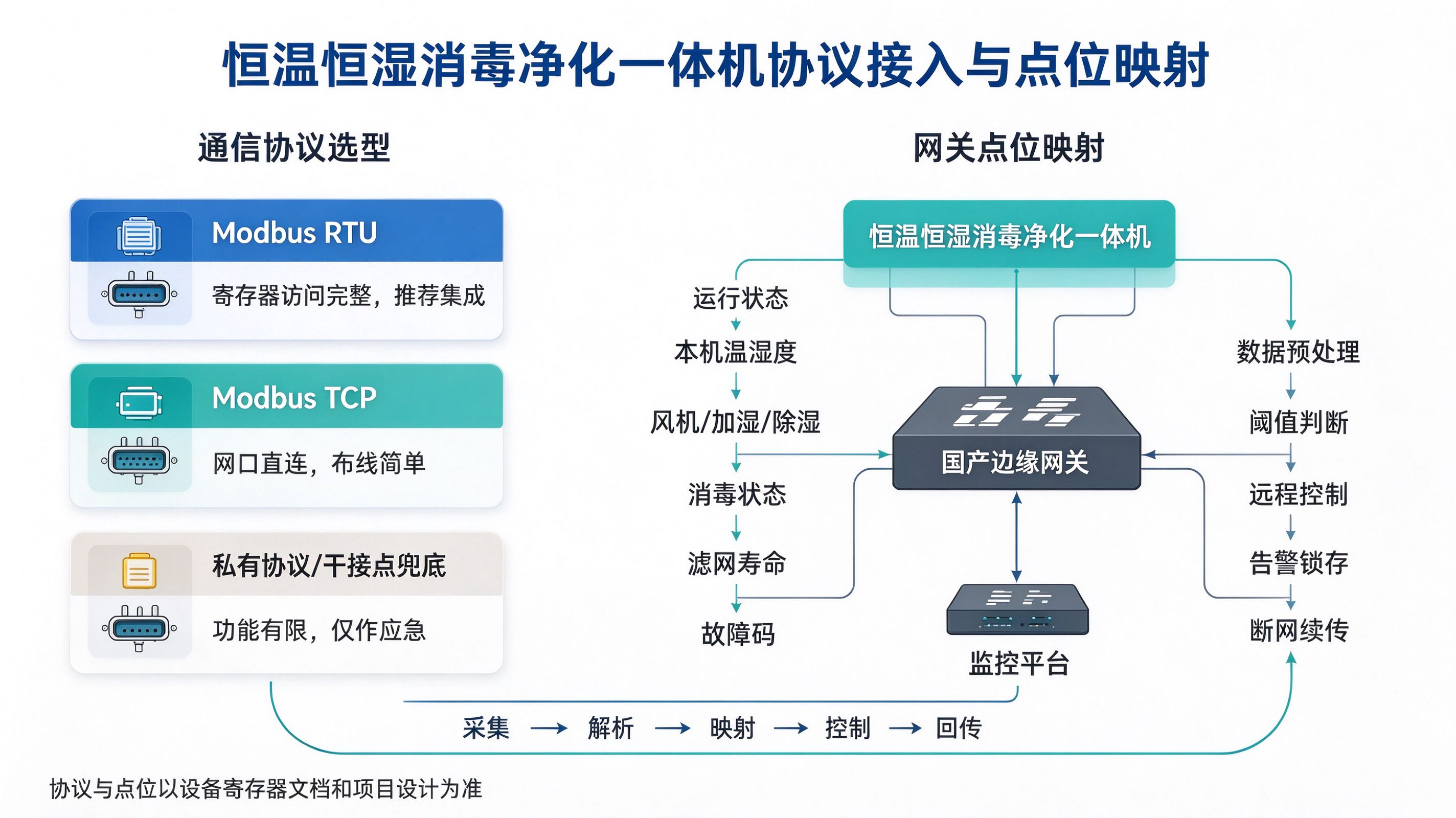

二、一体机通信协议选型对比

在集成工作前期，协议选择直接决定对接难度、数据丰富度、后期维护成本，目前市面档案专用恒温恒湿消毒净化一体机主要分为三类通信方案。 第一类：标准Modbus RTU / Modbus TCP协议，也是智慧档案项目优先选型方案。寄存器定义包含采集寄存器和控制寄存器，可以读取设备运行参数、故障代码，支持远程写寄存器下发控制指令，通用性强，绝大多数国产物联网网关原生支持，调试工具丰富，是标准化集成首选。 第二类：厂商私有协议。设备厂商自研通信报文，不公开协议文档，只配套专属上位机软件。这类设备只能使用厂商配套软件查看，第三方监控平台对接难度极大，通常只能通过干接点继电器实现简单启停，无法读取内部详细参数，不推荐在一体化监控项目选用。 第三类：MQTT协议，一体机内置物联网模组，直接上云。适合云平台项目，在内网隔离的档案馆、涉密档案室场景使用受限，内网部署需要厂商开放MQTT接入权限和物模型文档。

集成实践要点：项目招投标和设备进场前，必须向设备厂家索要完整寄存器地址表、功能说明、故障码对照表，没有正式协议文档的设备，提前替换，避免进场后无法对接。

三、硬件接入方案设计

根据一体机接口类型，分为RS485总线接入、网口TCP接入两种主流硬件方案。

3.1 RS485总线接入方案

一体机自带RS485接线端子，采用Modbus RTU。 接线方式：A、B信号双绞线接入国产边缘网关的RS485串口，总线手拉手布线，一条总线可挂载多台一体机，总线末端增加120Ω终端电阻。 注意事项：

1. RS485信号线选用屏蔽双绞线，屏蔽层单端接地，减少库房内变频器、风机带来的电磁干扰；
2. 总线不要和强电电源线同线槽敷设，强弱电分离；
3. 同一总线内每台一体机必须设置唯一从站地址，不能地址冲突，地址在一体机触摸屏本地修改。

3.2 Modbus TCP网口接入方案

一体机自带网口，支持Modbus TCP。网线接入交换机，和网关、监控平台处于同一内网网段。 优势：布线简单、信号稳定，单台故障不会影响其他设备；缺点是每台设备占用一个网口，点位多的时候交换机端口消耗大。适合库房分散、一体机数量少的场景。

3.3 备选简易方案（仅私有协议设备兜底）

设备不开放通讯协议时，采用干接点IO对接：网关继电器输出控制一体机启停，一体机故障无源干接点反馈到网关DI采集口。 局限性：只能实现简单启停和故障告警，无法读取温湿度、加湿除湿状态、消毒参数，没有闭环调控能力，仅作为应急兜底方案。

四、边缘网关配置与点位映射

边缘网关作为中间汇聚节点，承担协议解析、数据预处理、本地联动、断网保护，是整个集成链路的关键。 网关配置步骤：

1. 选择对应驱动：Modbus RTU或者Modbus TCP驱动，填写从站地址、波特率、校验位、寄存器轮询周期；轮询周期建议设置2~5s，不需要过快轮询，避免占用总线资源；
2. 点位表配置，常用采集点位：

• 设备运行状态（运行/停机）
• 本机温度、本机湿度
• 风机状态
• 加湿输出状态、除湿输出状态
• 制冷、加热状态
• 消毒单元启停状态
• 滤网剩余寿命
• 故障信号、故障编码

1. 控制点位配置：远程启停、目标湿度设定、目标温度设定、消毒开启关闭；
2. 数据过滤配置：增加数值超限过滤，剔除异常跳变值；配置告警阈值：故障信号触发告警、滤网剩余天数低于阈值预警；
3. 本地联动策略下发至网关，实现离线闭环。当平台服务器离线、内网中断，网关依然可以读取库房温湿度传感器数据，自动控制一体机启停。

五、监控平台业务配置与闭环联动逻辑

数据从网关推送至监控平台后，需要完成点位映射、组态展示、联动策略配置、报表归档，实现和档案库房整体安全管控体系融合。

5.1 平台基础配置

1. 设备档案：录入一体机编号、安装库房位置、设备型号、维保周期；
2. 数据看板：在库房组态界面展示一体机运行状态、各项参数，区分正常运行、预警、故障三种状态；
3. 历史时序存储：一体机运行数据和库房温湿度传感器数据同步存入时序数据库，支持曲线对比查询，导出环境台账，满足档案保管验收资料要求。

5.2 核心闭环联动策略（和库房独立温湿度传感器联动）

重点区分：不建议直接使用一体机本机探头作为联动依据，一体机安装位置靠近出风口，局部环境和档案密集架存储区域存在温差、湿差，必须以布设在档案存储区的独立温湿度传感器作为控制基准。 示例联动策略： 策略1：库房实测湿度＞60%RH，触发除湿指令，下发至一体机开启除湿；湿度回落至45%~55%RH区间，停止除湿； 策略2：库房实测湿度＜45%RH，开启加湿，湿度上升至50%RH停止加湿； 策略3：库房温度高于24℃启动制冷，低于14℃启动加热； 策略4：定时消毒策略，非档案查阅时段，自动开启一体机消毒模块，消毒完成自动关闭； 策略5：一体机故障告警触发，平台弹窗告警、声光提示、消息推送，同时可联动新风辅助调节环境。

策略增加延时防抖机制，避免数值短暂波动造成设备频繁启停，保护压缩机、加湿模块，延长设备使用寿命。

六、联调阶段典型问题与排错实践

问题1：网关轮询无数据，读取寄存器失败

根因：从站地址设置错误、波特率和一体机不一致、A/B线接反、总线干扰、没有终端电阻。 排查顺序：先用Modbus调试工具直连一体机串口，单独测试通讯，确认寄存器地址表准确；核对A/B接线；总线末端增加终端电阻；分开强弱电线路。

问题2：平台读取到参数，但是下发控制指令无响应

根因：一体机后台没有开启远程控制权限，本地触摸屏锁定优先模式；部分一体机支持本地/远程切换，本地模式下拒绝远程写指令。 整改：在一体机操作界面开启远程控制模式，明确优先级；项目文档标注控制权限切换方式，交付时告知管理员。

问题3：库房传感器和一体机本机温湿度数值偏差大，联动逻辑震荡

根因：一体机探头在风口，局部温湿度和档案区域不一致；联动阈值区间设置过窄。 整改：控制依据切换为库房中部独立温湿度变送器；放大回差区间，例如除湿上限60%RH，停止值55%RH，避免频繁启停。

问题4：一体机故障告警漏报

根因：只轮询状态寄存器，没有持续轮询故障码寄存器；故障属于脉冲信号，网关没有做状态保持。 整改：故障寄存器设置状态锁存，告警确认后才复位，保证故障事件不会丢失。

问题5：消毒功能联动存在安全隐患

根因：消毒开启时没有和门禁联动，人员进入库房依然保持消毒运行。 整改：增加联动互锁逻辑，门禁开门信号触发后，自动关闭一体机消毒单元，保障人员安全。

七、信创适配与项目验收要点

在信创国产化智慧档案馆项目中，整套链路要实现国产化适配：国产边缘网关、国产服务器、银河麒麟/统信UOS操作系统、国产数据库。 验收阶段针对一体机集成专项核验内容：

1. 通讯稳定性测试：连续72小时轮询，统计丢包率，长时间运行不中断；
2. 远程控制功能逐项测试：启停、温湿度设定、消毒开关；
3. 断网离线联动测试：断开网关到平台的网络，验证网关本地联动策略能否正常控制一体机；
4. 故障模拟测试：模拟滤网告警、设备故障，校验平台告警推送、日志记录；
5. 数据归档测试：一体机运行记录、告警记录可以导出，用于档案库房环境审计。

八、运维优化建议

1. 建立设备维保台账，平台内置滤网更换、设备保养定时提醒；
2. 定期核对一体机本机温湿度和库房传感器数值，定期校准传感器；
3. 不要随意修改寄存器地址、从站编号，变更后同步更新点位文档；
4. 备份网关联动配置文件，设备更换后可以快速恢复联动策略；
5. 每年进行一次远程控制、故障告警全功能复测。

九、总结

恒温恒湿消毒净化一体机是档案库房环境管控的执行核心，把一体机标准化接入监控系统，本质是打通感知层和执行层，形成“环境采集-策略判断-设备调控-状态回传”的闭环管控链路。 集成工作的难点不在于代码开发，而在于前期协议核验、点位规划、区分本机探头与库房独立传感器、做好本地/远程权限管理以及处理电磁干扰、通讯不稳定等现场问题。采用标准Modbus协议的国产一体机搭配国产边缘网关的方案，具备良好通用性，能够无缝融入八防、十防一体化智慧档案安全管控平台，实现档案库房环境自动化、智能化管控，降低人工管理成本，有效防范档案霉变、老化等风险。
