# 三维可视化档案监控平台：档案库房全要素安全状态可视化实现思路

## 摘要 传统档案库房监控多采用二维组态面板、数据表格、平面图弹窗的展示形式，数据分散、空间关联性弱，管理人员很难快速建立库房全局态势认知，在多库房、多密集架、多感知点位的场景下，告警定位慢、隐患研判难、协同处置效率偏低。三维可视化档案监控平台以数字孪生思想为核心，对档案馆建筑、库房空间、密集架载体、感知终端、安防及环境调控设备进行1:1三维数字化复刻，将八防/十防/十二防监测数据、视频画面、告警事件、设备状态、档案载体信息统一映射到三维场景之中，实现档案库房“空间可视、状态可测、风险可预警、事件可追溯”。本文从平台建设思路、场景建模、数据融合接入、可视化表达策略、告警空间联动、功能模块设计、性能优化、落地实施要点、对接规范等方面进行系统性阐述，给出一套可直接用于项目方案、技术交底、方案宣讲的全要素可视化落地思路，兼容信创国产化底座，可与边缘网关、集群数据中台无缝对接。

一、建设背景与核心诉求

随着智慧档案馆建设持续推进，档案安全管控从单一参数监测转向空间+环境+安防+设备+档案载体的全要素综合管控。传统监控平台存在几个典型短板：

1. 数据与空间脱节：温湿度、漏水、烟感、入侵告警只有点位编号，管理人员需要对照图纸查找位置，应急处置链路长；
2. 多源信息割裂：环境监测、视频监控、门禁、消防、设备自控系统各自独立，无法在同一视图下融合呈现；
3. 状态表达抽象：仅依靠数值、颜色标签展示指标，缺少直观的空间分布、扩散趋势展示，例如湿度异常、漏水蔓延、烟气扩散缺少空间推演；
4. 缺少载体关联：监测点位和密集架、档案库区没有绑定关系，无法快速定位受风险影响的档案范围；
5. 回放能力薄弱：历史事件回放只有日志列表，不能复现事发时刻库房三维态势。

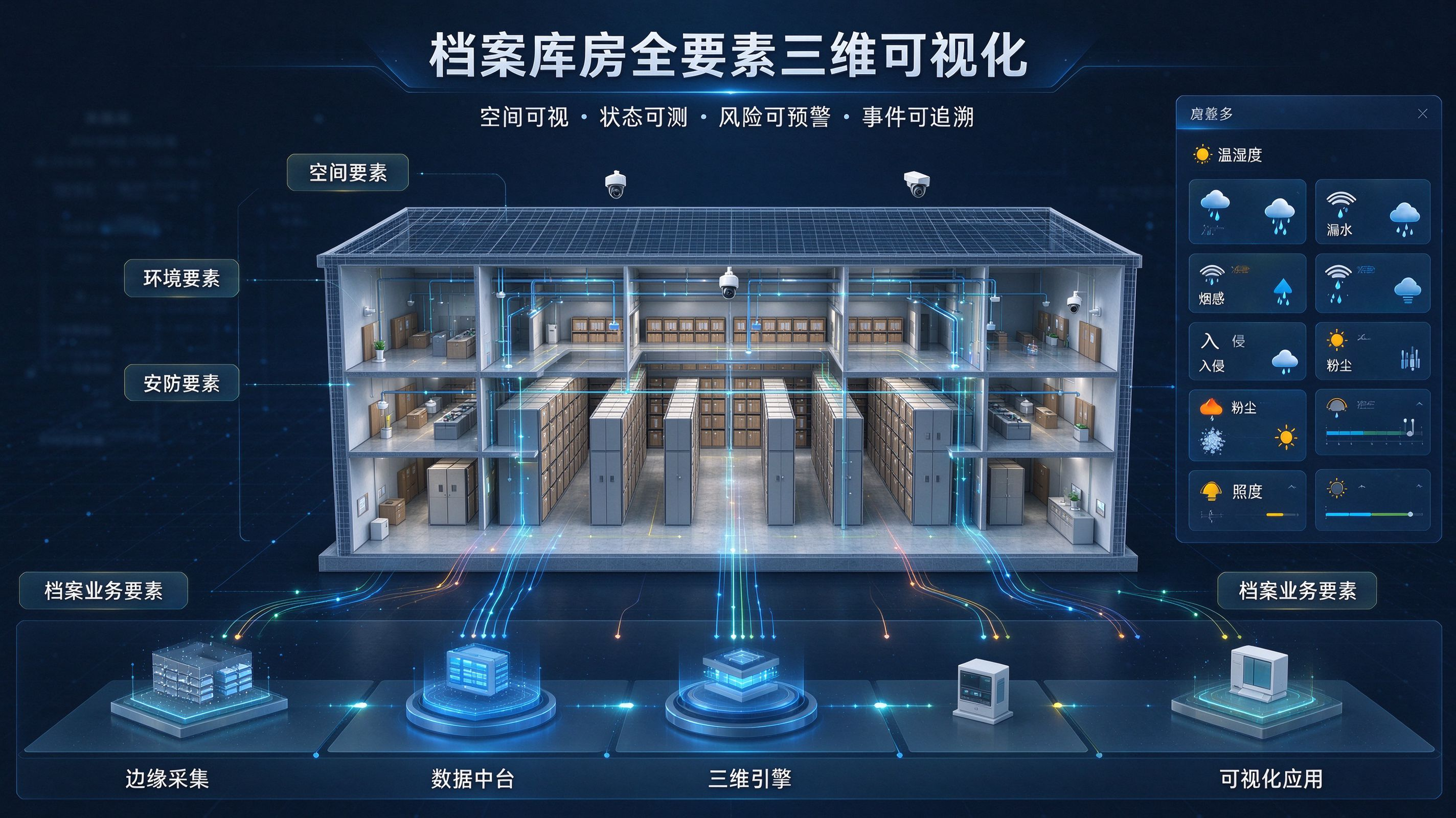

三维可视化平台建设的核心诉求，不是单纯制作炫酷三维动画，而是以空间为载体，打通感知数据与物理库房的映射关系，把分散的监测数据转化为空间态势，支撑日常巡检、风险预警、应急处置、复盘追溯四大业务场景。 全要素包含四大类：空间要素、环境安防感知要素、自控设备要素、档案业务要素。

二、平台总体技术架构

整体架构遵循“感知采集→数据汇聚中台→三维渲染引擎→可视化应用”的分层模式，支持信创国产化部署，适配国产Web3D引擎，不依赖海外商业引擎。

2.1 感知采集层

包含库房所有感知终端与执行设备，即十二防传感器、网络摄像机、门禁控制器、恒温恒湿净化一体机、除湿机组、电动遮光机构、声光报警器、电磁阀等，输出Modbus RTU/TCP、MQTT、干接点、ONVIF视频流信号，由边缘网关完成本地采集、预处理、缓存、本地联动。

2.2 数据汇聚中台层

中台作为三维平台的数据底座，承担异构设备归一化、时序数据存储、告警规则计算、设备控制指令转发、业务数据对接能力。包含协议接入服务、时序数据库、关系数据库、告警引擎、消息总线、权限审计模块。中台向上向三维引擎推送实时状态、告警事件、视频流；向下下发设备控制指令。同时预留接口对接档案业务管理系统，获取档案库位、出入库信息。

2.3 三维引擎支撑层

选用国产轻量化Web三维引擎，支持浏览器端无插件加载三维场景，适配国产操作系统、国产浏览器。核心能力包含场景加载、空间漫游、点位绑定、材质动态渲染、视频纹理融合、空间动画、视角快照、事件回放、分层分块渲染。

工程要点：区分轻量化展示引擎和重型仿真引擎，档案库房场景优先轻量化，保障大屏、多终端并发访问流畅。

2.4 可视化应用层

面向值班人员、库房管理员、运维人员、馆领导提供不同视图：档案馆总概览视图、楼层视图、库房单舱视图、密集架单体视图、告警专题视图、历史回放视图、统计分析看板。

三、库房三维场景建模体系

建模是可视化的基础，建模精度、分层逻辑、点位绑定方式直接决定平台实用性，建模遵循按需精细、分级建模、轻量化优先原则。

3.1 分级建模粒度

1. 馆体级：整栋档案馆楼栋、楼层、通道、墙体、门窗，用于全局总览，适合大屏一张图展示；
2. 库房级：独立库房轮廓、管线桥架、空调、新风机组、控制柜，作为库房管控主视图；
3. 密集架级：单组密集架三维模型，支持展开、闭合状态动态展示，绑定架体库位编码；
4. 点位级：传感器、摄像头、门禁、声光报警器、漏水绳分段单元，作为最小数据绑定对象。

3.2 建模前置资料清单

建筑施工图、弱电竣工图、密集架平面布置图、空调管线图、传感器点位表、库位台账。建模前核对图纸与现场一致性，图纸与现场不符必须先勘现场再建模，避免点位空间错位。

3.3 模型轻量化处理策略

• 简化非关键构件面片数量，去除冗余曲面、精细装饰纹理；
• 采用纹理图集压缩，贴图分辨率按需控制；
• 场景分块LOD加载：远距离低精度，下钻进入库房后加载高精度模型；
• 静态构件预烘焙，动态点位、视频纹理独立渲染，降低整体渲染压力。

3.4 点位绑定规范

每一个感知点位在三维场景内绑定唯一ID，和中台设备物模型一一对应，支持点击弹窗查看详情：设备型号、实时参数、阈值、最近告警、校准周期、在线状态。密集架库位与档案台账ID绑定，实现“点击架体查看档案信息”。

四、全要素数据融合与可视化表达思路

将不同类型的数据，采用适配的可视化渲染方式，避免全部用文字标签堆砌，区分静态展示、动态状态、异常预警、趋势推演。

4.1 空间基础要素可视化

楼栋、楼层、库房、密集架为静态模型，支持图层显隐控制，可单独关闭墙体、顶板，透视查看内部管线与传感器点位，方便巡检排查隐蔽点位。支持第一人称漫游、定点视角快照，管理员可以保存常用巡检视角，一键切换。

4.2 环境参数可视化（温湿度、粉尘、有害气体、照度、磁场等）

1. 数值卡片方式：点击传感器弹出实时数值、24h曲线；
2. 区域色阶热力图：库房空间渲染热力面片，用颜色直观展示温湿度、粉尘浓度分布，识别局部热点、局部高湿死角；
3. 趋势箭头：展示参数变化方向，用于预判霉变、腐蚀风险。

4.3 安防类要素可视化（防火、防盗、漏水）

• 火警：点位红色闪烁、火焰特效，高亮本区域及相邻区域，烟气扩散示意动画，自动弹出关联摄像头视频；
• 漏水：漏水绳对应分段橙色高亮，水流蔓延动画，标注漏水位置；
• 防盗入侵：红外、门磁点位紫色闪烁，抓拍图片弹窗，布防/撤防状态切换材质。

4.4 自控设备状态可视化

恒温恒湿一体机、除湿机、新风、电动窗帘、电磁阀、门禁，采用材质、灯光标识区分状态：待机、运行、故障、离线。支持在三维面板下发控制指令（权限受控），例如远程开启通风、关闭遮光帘，控制操作全程审计留痕。

4.5 视频融合可视化

两种视频融合方案按需选用：

1. 弹窗视频：告警触发后，摄像头位置弹出独立视频窗口；
2. 纹理贴入：将实时视频流贴入三维摄像头视锥范围，直观展示摄像头覆盖区域，判断监控盲区。

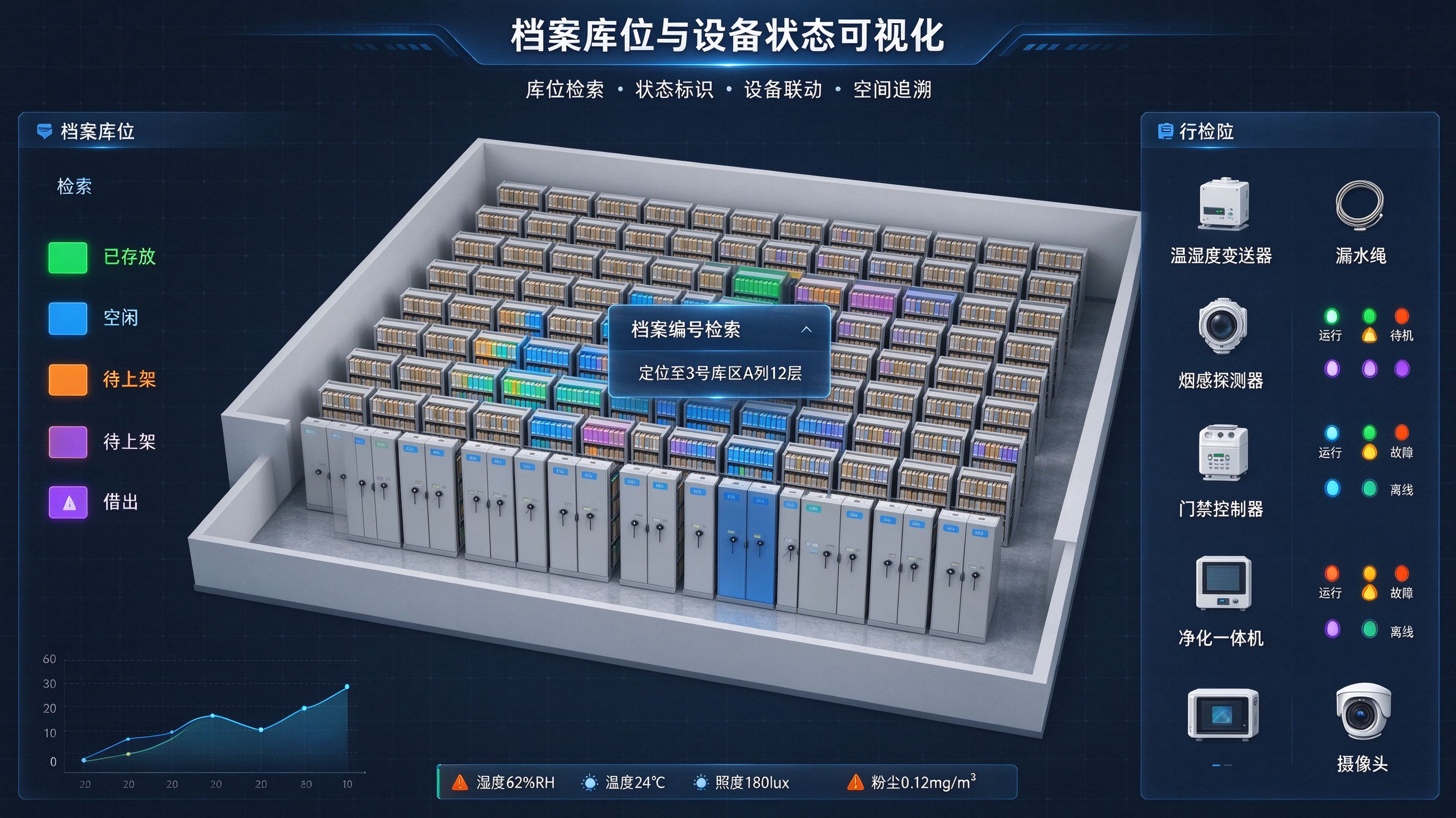

4.6 档案业务要素可视化

对接档案业务系统，在密集架上展示库位占用状态：已存放、空闲、待上架、借出。支持档案检索定位，输入档案编号，三维场景自动飞行跳转至对应密集架库位。

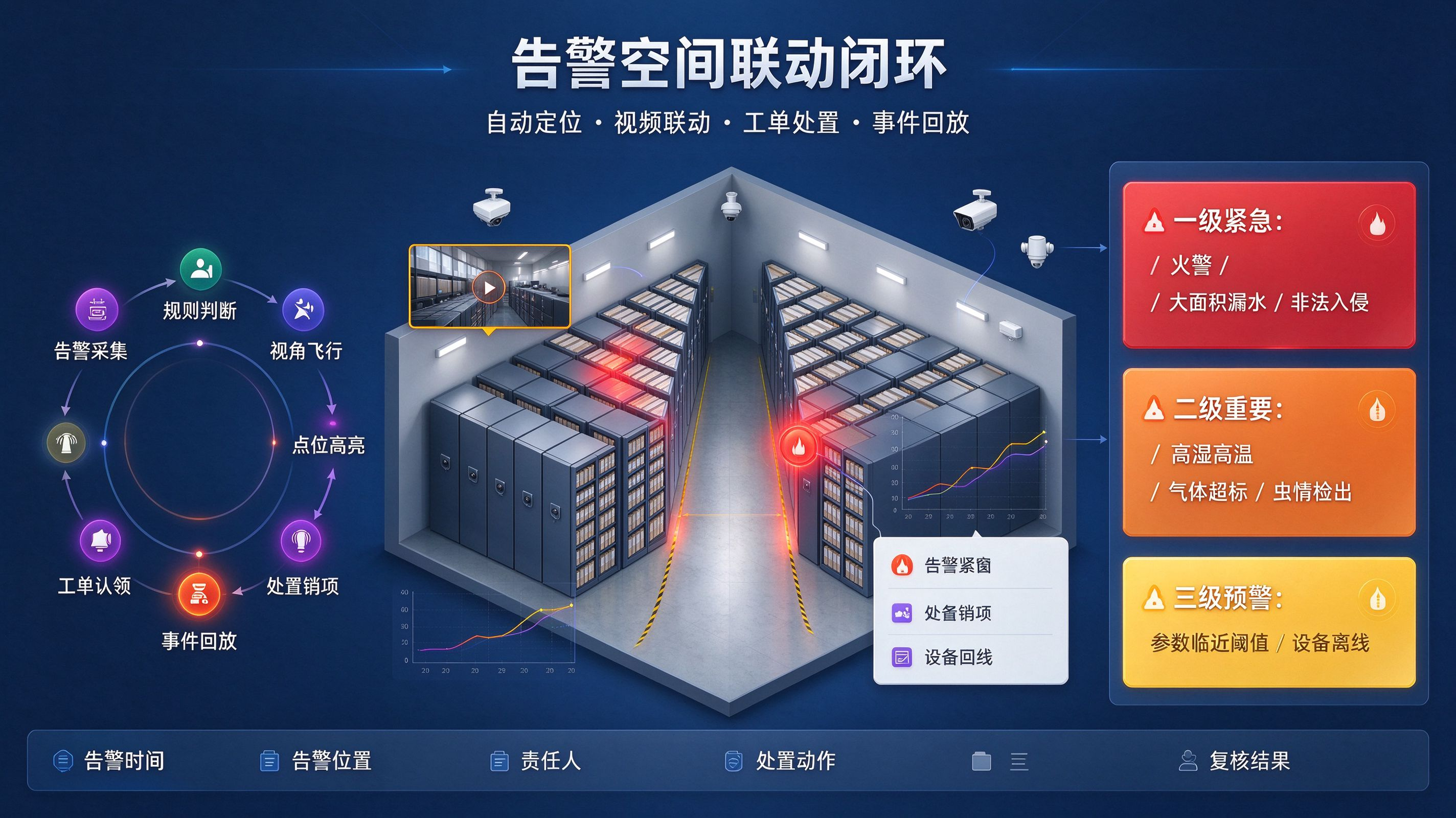

五、告警空间联动与应急处置可视化流程

告警联动是三维平台区别于普通展示大屏的核心价值，形成一套空间化的告警处置链路：

1. 告警触发：边缘网关采集信号、中台规则引擎判定告警等级；
2. 场景自动响应：三维平台接收告警事件，自动切换视角飞行至告警点位，点位闪烁高亮，周边关联设备同步高亮；
3. 关联信息聚合：同区域传感器曲线、摄像头视频、库房责任人、处置预案在弹窗集中展示；
4. 工单认领处置：管理员认领告警，平台在三维场景标注处置进度；
5. 处置复核销项：处置完成后填写记录、上传照片，告警标记解除，点位恢复正常状态；
6. 事件回放：支持选定历史告警时间，复现当时库房三维状态、参数曲线、视频画面、设备动作时序，用于事故复盘。

告警分级沿用标准三级体系：一级紧急告警（火警、大量漏水）、二级重要告警（高湿、有害气体超标）、三级预警（参数临近阈值、设备离线），不同等级对应不同的渲染特效、推送策略。

合规提示：平台仅采集消防主机告警信号，不向消防主机下发控制指令，仅联动门禁、排风、声光等辅助安防设备。

六、平台核心功能模块设计

1. 三维场景漫游模块：自由漫游、鸟瞰、定点视角、透视剖切、测距；
2. 设备点位管理模块：点位增删改、绑定物模型、在线状态监测、维保到期提醒；
3. 环境态势可视化模块：热力图、数据曲线、统计报表、同比环比分析；
4. 告警管理模块：空间告警展示、工单流转、回放、告警台账导出；
5. 视频融合模块：摄像头视锥展示、视频弹窗、录像调取；
6. 档案库位检索定位模块：档案编号检索、库位状态展示；
7. 权限与审计模块：分级视图权限，控制操作、视角访问、控制指令权限隔离，所有操作日志留存；
8. 系统对接模块：对接边缘物联网中台、档案业务系统、上级监管平台。

七、平台性能优化方案（落地高频痛点）

痛点1：场景大、库房多，打开加载缓慢

优化：分区域按需加载、LOD细节分级、异步加载点位数据，默认只加载总览概览，进入库房再加载高精度模型与实时测点。

痛点2：大量传感器实时刷新，画面卡顿

优化：区分刷新频率，告警点位高频渲染，常规温湿度等参数降低刷新频次；前端做数据防抖、批量更新，避免逐个点位频繁重绘。

痛点3：多用户大屏并发访问延迟高

优化：渲染计算与数据服务解耦，三维前端只负责展示，实时数据由消息队列推送；大屏端关闭非必要特效（烟气、水流动画等）。

痛点4：信创浏览器兼容性问题

优化：选用支持WebGL的国产浏览器，引擎提前做银河麒麟、统信UOS环境适配，规避视频解码、渲染内核兼容bug。

八、实施落地步骤

1. 需求梳理与资料收集：收集图纸、点位表、档案库位台账，明确需要可视化的要素范围；
2. 现场勘点：核对图纸与现场密集架、管线、传感器位置，修正偏差；
3. 三维建模与点位绑定：分级建模、点位ID映射，完成模型初版；
4. 中台接口对接：联调实时数据、告警事件、视频流、档案业务接口；
5. 可视化策略配置：配置热力图配色、告警特效、联动视角、工单模板；
6. 分场景测试：单点数据测试、告警联动测试、多并发压力测试、回放测试；
7. 试运行优化：根据库房管理员使用习惯调整视角、告警弹窗布局；
8. 验收交付：交付模型源文件、点位对照表、操作手册、接口文档。

九、平台扩展能力

本可视化底座具备良好扩展性：

1. 可以接入十二防全套传感器，逐步完善环境态势；
2. 可叠加AI智能视频分析结果，将越界、遗留物识别告警映射到三维空间；
3. 可接入能耗数据，在三维场景展示各库房设备能耗分布；
4. 支持多院区、多档案馆集群总览，从院区总视图下钻至单库房、单密集架。

十、总结

三维可视化档案监控平台的核心，不在于三维画面的视觉效果，而在于建立物理库房、感知数据、档案载体三者之间的空间映射关系。通过分级轻量化建模、多源数据融合、空间化告警联动，把原本离散的监测数值转化为直观的库房全要素安全态势。平台以国产Web三维引擎为载体，适配信创体系，和边缘网关、数据中台形成完整的智慧档案监控体系，既满足日常库房巡检、环境监测，也为安全风险预警、突发事件应急处置、安全事件追溯提供直观高效的技术手段，是现代化智慧档案馆安全管控的上层可视化载体。
