一、方案概述

档案库房恒温恒湿一体机是维持库房温湿度稳定、保障纸质档案长期保存的核心设备，但在传统部署模式下，恒温恒湿机组独立运行，和消防、入侵防盗、水浸漏水安防系统相互隔离。当库房发生火情、非法闯入、管道/空调冷凝水渗漏等突发事件时，恒温恒湿一体机依旧保持原有运行逻辑，有可能加剧安全风险：例如火情发生时新风持续送风助燃、漏水情况下机组继续运行加速受潮霉变。

本方案以边缘物联网网关为联动核心，打通消防探测、入侵安防、水浸漏水感知设备与恒温恒湿一体机之间的信号链路，构建环境常态调控 + 突发事件应急联动两套运行逻辑。常态下恒温恒湿一体机按照DA/T 42-2022标准自动维持库房温湿度；一旦触发防火、防盗、漏水告警，网关按照预设安全策略对恒温恒湿一体机执行停机、关新风、锁控等应急动作，同步推送告警、视频复核、声光提醒，实现安防事件和环境调控设备的协同应急处置，补齐档案库房十防体系的应急联动短板。

方案适配新建智慧档案馆、存量库房改造场景，支持RS485、Modbus RTU/TCP协议的主流国产恒温恒湿一体机；原有消防主机、门禁、红外、水浸传感器可以利旧接入，无需全盘更换设备。

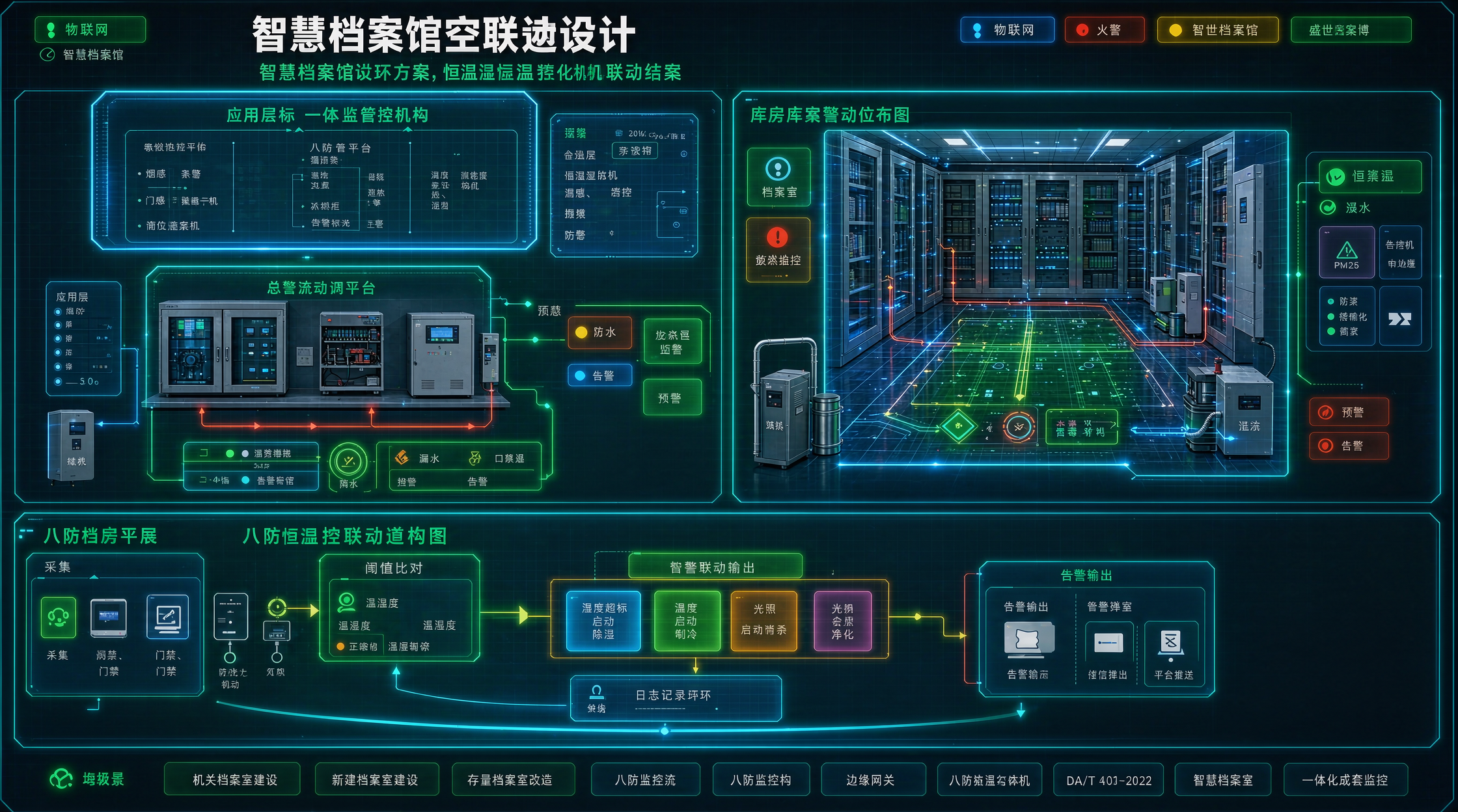

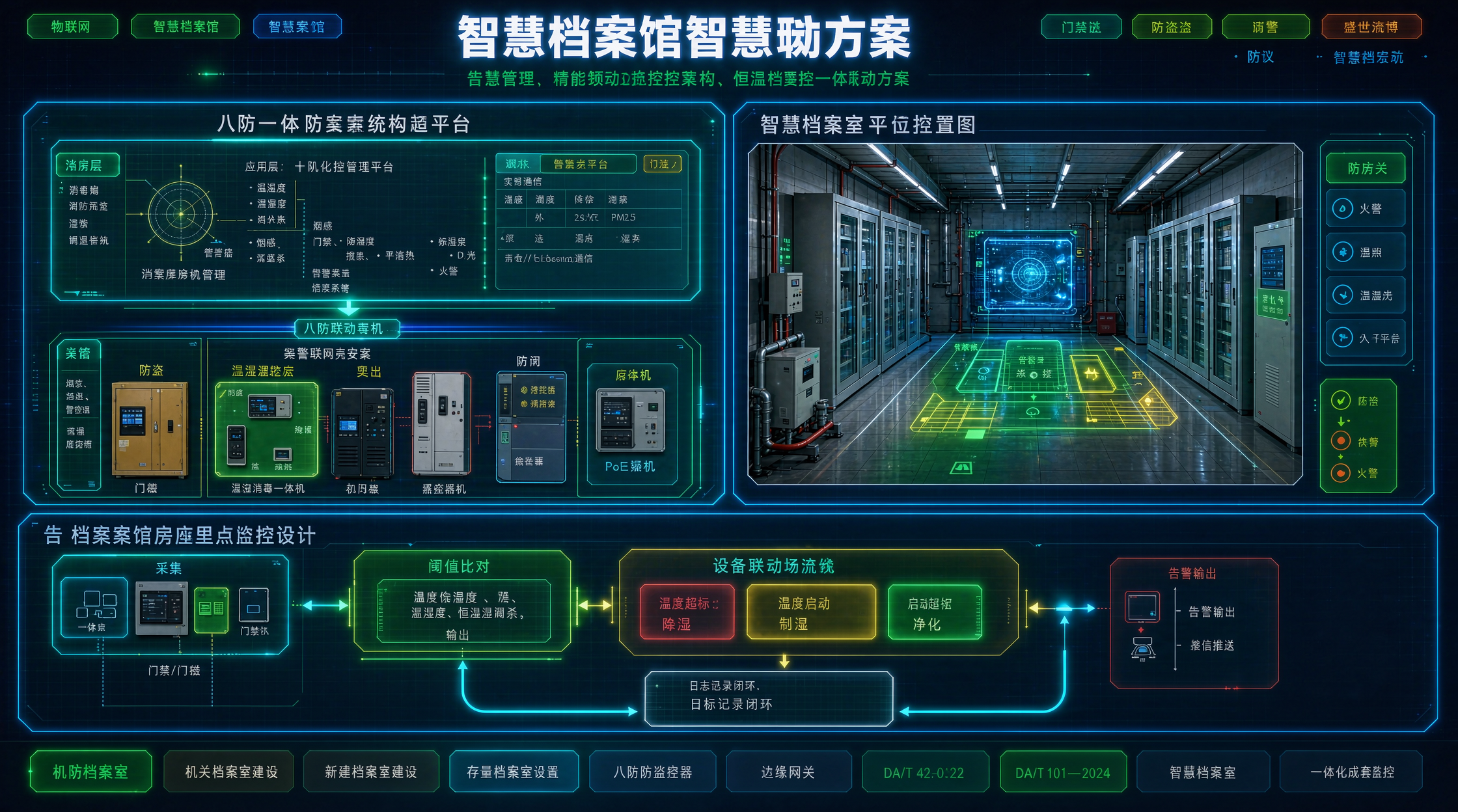

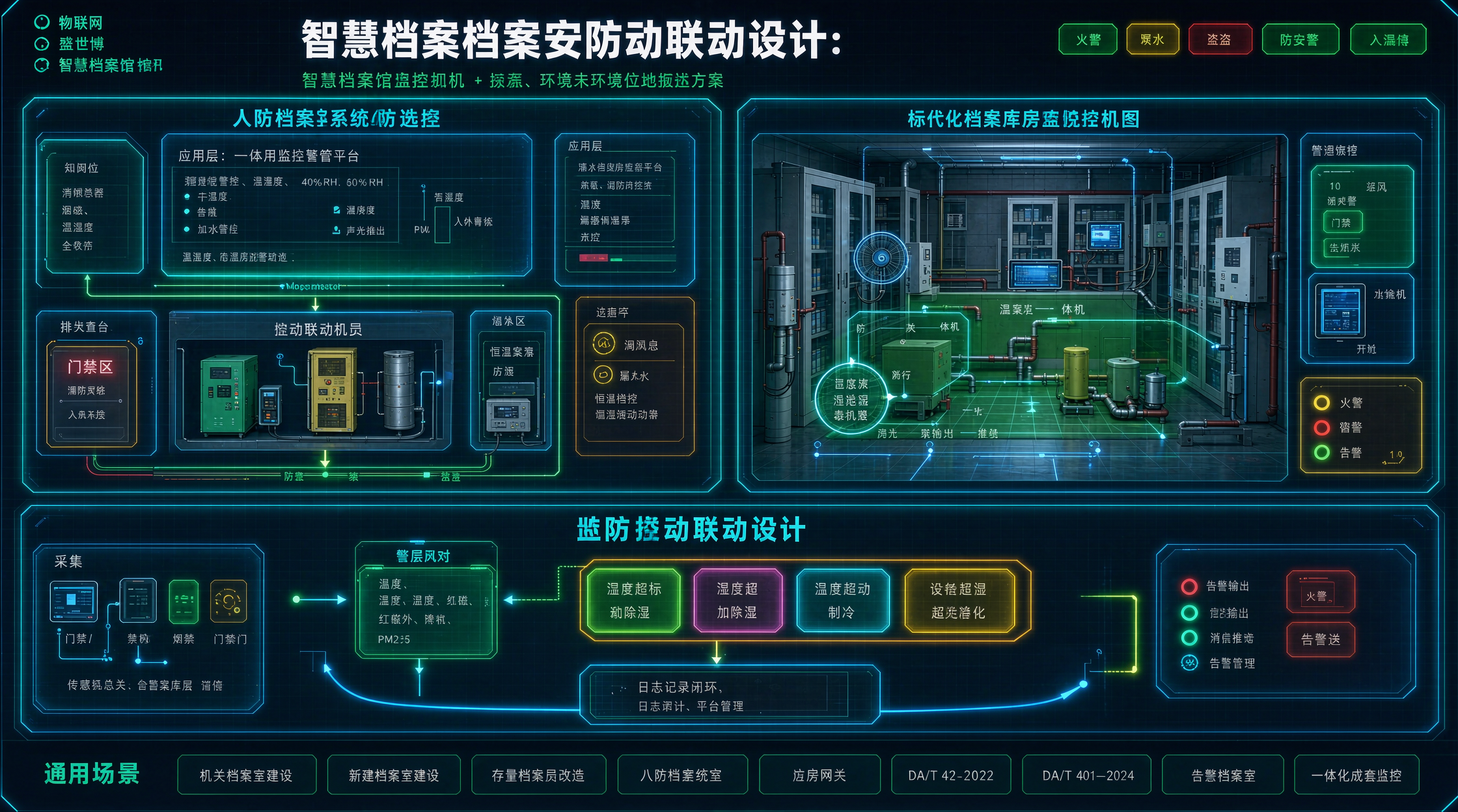

二、总体架构设计

整体采用感知采集层 → 边缘联动网关层 → 恒温恒湿执行层 + 监控平台层四层架构，联动逻辑下沉在边缘网关，保障断网状态下应急策略依然可以正常执行。

1. 感知采集层 消防：烟感、温感探测器、消防主机干接点/协议信号、电气火灾监测模块； 防盗安防：门磁开关、双鉴红外入侵探测器、门禁控制器、网络摄像机； 漏水监测：水浸传感器、漏水感应绳，布置于空调机组下方、管线井、窗边、档案柜底部； 环境基准：库房温湿度、露点传感器，作为恒温恒湿常态调节依据。
2. 边缘联动网关层 负责轮询采集所有感知信号、协议解析、信号防抖滤波、告警等级判定、联动指令下发；区分常态调节策略和突发事件应急策略，高优先级安防告警直接抢占控制权限；本地缓存告警日志、机组状态记录，断网不丢失联动动作。
3. 恒温恒湿执行层 恒温恒湿一体机，支持Modbus协议读写：运行启停、制冷、制热、除湿、加湿、新风风阀开关、风机启停等参数；网关通过协议下发指令，不破坏机组原有本地控制面板，现场仍可手动优先接管。
4. 监控平台层 统一看板展示库房安防状态、漏水状态、恒温恒湿机组运行参数；告警弹窗、视频联动复核、消息推送、历史曲线、事件台账导出、联动日志审计，支持对接上级档案监管平台。

架构核心原则：消防信号最高优先级，漏水次之，防盗入侵第三；应急策略优先级高于常规温湿度自动调节。

三、设备选型与点位布设要点

3.1 恒温恒湿一体机对接要求

优先选用支持标准Modbus RTU/TCP通讯的机型，网关可读取参数：机组运行状态、当前模式、设定温湿度、回风温湿度、风机状态、故障代码、滤网告警；可下发控制指令：整机停机、关闭新风阀、关闭加湿模块、恢复自动模式。

注意：部分老旧恒温恒湿设备无通讯接口，可通过继电器干接点实现停机控制，但无法读取机组内部运行数据，建议改造时优先选用带通讯接口机型。

3.2 防火感知点位

库房顶部均匀布设烟感、温感；配电间、空调机房加装电气火灾监测（线缆温度、漏电监测）；消防主机引出隔离干接点信号送入网关，只采集告警信号，不干预消防主机本身控制逻辑，不改动原有消防验收回路。

3.3 防盗安防点位

库房出入口安装门磁+门禁；库房内部档案密集架区域布置双鉴红外探测器，区分工作日撤防、下班/节假日布防；出入口、库房内部关键区域部署网络摄像机，用于告警联动视频复核。

3.4 漏水感知点位

恒温恒湿一体机冷凝水托盘下方、排水管沿线、给排水管道穿墙位置、窗边、机房地面敷设漏水绳；重点点位加装点式水浸传感器，快速定位漏水区域。

3.5 温湿度基准测点

库房内均匀布设温湿度、露点传感器，作为恒温恒湿常态控制依据，测点避开机组送风口，保证采集数据可以真实反映档案保存区域环境。

四、两套核心运行逻辑：常态调控逻辑 + 安防应急联动逻辑

4.1 常态模式（无安防告警）

网关采集库房温湿度、露点数据，按照DA/T 42-2022规范，下发指令给恒温恒湿一体机自动调节：

• 温度区间14℃～24℃，湿度区间45%RH～60%RH；
• 湿度过高：开启除湿模式；湿度过低：开启加湿；
• 温度超标自动切换制冷/制热；新风系统按需换气；
• 机组状态实时上传平台，生成温湿度曲线、设备运行台账。

4.2 应急联动策略（按告警优先级排序）

4.2.1 防火告警（最高优先级）

触发条件：烟感/温感报警、消防主机火警信号、电气火灾告警，延时防抖确认有效。 联动动作：

1. 向恒温恒湿一体机下发指令：整机停机、强制关闭新风风阀、停止风机运行、停止加湿除湿；避免新风助燃、烟气通过风道扩散到其他库房；
2. 本地声光报警器持续触发；
3. 平台一级红色告警，自动弹出告警区域摄像头画面；
4. 微信/短信推送告警信息给管理员、分管负责人；
5. 平台锁定联动事件，记录告警时间、触发点位、下发指令、机组反馈状态，形成不可篡改审计日志；
6. 火警复位后，需要管理员在平台或现场手动确认，才允许恢复恒温恒湿自动运行，禁止自动复归。

4.2.2 漏水告警（次高优先级）

触发条件：水浸传感器/漏水绳检测到积水信号，持续5s防抖判定有效。 联动动作：

1. 控制恒温恒湿一体机停机，关闭加湿模块，停止加湿输出，避免持续增加环境湿度；
2. 保留风机可按需配置（可选：停机，防止积水飞溅、湿气扩散）；
3. 现场声光告警，平台橙色二级告警，联动视频弹窗查看积水现场；
4. 推送告警通知，提醒管理员快速处置积水、切断水源；
5. 积水消除、传感器恢复正常后，管理员确认告警闭环，方可恢复恒温恒湿自动模式。

4.2.3 防盗入侵告警（第三优先级）

触发条件：布防时段红外触发、非工作时段开门、门长时间未关闭超时告警。 联动动作：

1. 恒温恒湿一体机保持原有温湿度调节模式继续运行（入侵不直接危害温湿度介质，无需停机，避免库房环境失控）；
2. 声光报警、平台黄色三级告警、自动调取现场监控视频复核；
3. 推送安防告警消息；
4. 入侵告警消除、撤防确认后，告警自动闭环，恒温恒湿机组持续常态运行。

说明：防盗告警和火情、漏水风险性质不同，盲目关停恒温恒湿会造成库房温湿度波动，威胁档案，因此本方案策略不强制停机，只做告警复核。

4.3 复合告警处理规则

• 火警+漏水同时触发：优先执行火警策略，关闭新风、整机停机；
• 漏水+入侵同时触发：执行漏水停机策略，叠加入侵安防告警；
• 多区域独立库房：联动分区隔离，A库房告警只控制A库房恒温恒湿机组，不影响其他库房环境调控。

五、联动逻辑防误报、安全保护机制

1. 防抖延时过滤：所有告警信号设置防抖时间，瞬时干扰、信号抖动不触发联动；火警防抖时间短，漏水、入侵可按需配置；
2. 指令回执校验：网关下发控制指令给恒温恒湿一体机后，持续读取机组反馈状态，确认是否执行成功；下发失败单独生成“联动指令失败”运维告警；
3. 手动优先权限：恒温恒湿一体机本地控制面板权限最高，现场人员可手动接管，覆盖网关下发的远程指令，适配消防应急现场处置；
4. 断网本地联动：外网断开后，网关本地策略引擎正常工作，安防告警依旧可以控制恒温恒湿机组停机、本地声光报警；网络恢复后自动上传全部事件日志；
5. 权限分级管控：告警复位、恢复机组自动模式，需要管理员账号确认，普通浏览账号无操作权限；
6. 信号隔离保护：消防干接点、控制继电器增加光电隔离，防止高压串入烧毁网关、传感器回路。

六、监控平台配套功能

1. 分区总览看板：分库房展示恒温恒湿机组模式、温湿度数值、消防状态、漏水状态、安防布撤防状态；
2. 告警分级管理：红（火警）、橙（漏水）、黄（入侵）三级告警，独立告警列表、确认闭环流程；
3. 视频复核模块：告警触发自动弹窗对应摄像机画面，支持录像回放取证；
4. 报表台账：温湿度月报、恒温恒湿机组运行记录、安防告警事件报表、联动操作审计日志，直接导出用于档案主管部门检查；
5. 策略可视化配置：网页端可视化修改告警延时、联动动作、告警推送人员，不需要修改代码；
6. 设备故障监测：网关离线、传感器掉线、恒温恒湿机组故障单独推送运维提醒。

七、工程实施流程

1. 现场勘查：梳理恒温恒湿一体机通讯协议、消防主机输出方式、安防设备现状，确定信号接入点位；
2. 方案细化：区分利旧设备和新增感知设备，绘制接线图、联动逻辑表；
3. 布线施工：屏蔽双绞线铺设RS485总线，消防、漏水回路隔离布线，强弱电分离；
4. 单点调试：传感器采集调试、恒温恒湿一体机通讯读写调试、消防干接点信号采集调试；
5. 联动联调（重点）：模拟火警、模拟漏水、模拟入侵，逐项验证恒温恒湿机组动作、声光、视频、消息推送是否符合策略；
6. 7天试运行：观察常态温湿度调节稳定性，优化防抖参数，消除误联动；
7. 人员培训：区分平台管理员、库房值班人员，培训告警处置、手动恢复机组、应急操作流程；
8. 验收交付：交付点位图、联动策略文档、操作手册、测试记录。

八、方案适用边界与局限说明

1. 本方案不能替代原有消防系统，消防系统保持独立验收、独立运行，仅采集告警信号；
2. 无通讯接口的老式恒温恒湿一体机，仅能实现继电器停机，无法读取机组内部数据，联动精细度下降；
3. 防盗告警不联动停机是本方案安全设计，如需特殊场景（涉密库房）入侵停机需求，可以单独定制策略；
4. 本方案属于十防体系里防火、防盗、防水、温湿度管控融合模块，可后续扩展虫鼠、有害气体、光照等监测点位。

九、方案优势总结

1. 解决传统方案痛点：安防事件和恒温恒湿环境设备孤岛，突发事件下环境设备误动作放大档案风险；
2. 策略分级科学：火警最高优先级强制关停新风，漏水停机防受潮，入侵只告警不扰动库房环境；
3. 利旧性强：原有消防、监控、门禁、恒温恒湿设备大多可以保留，新增投入集中在边缘网关与感知点位；
4. 本地联动高可靠：边缘网关执行策略，不依赖云端网络，适合档案库房7×24小时无人值守；
5. 全流程可追溯：所有告警、联动指令、机组动作全部留痕，满足DA/T 42-2022档案库房管理规范；
6. 弹性扩展：可对接水净化、消杀、新风净化一体机，扩展完整档案十防一体化平台。
