一、方案概述

传统IDC机房动环监控大多只在机房走道、空调送回风区域部署温湿度测点，采集的是机房宏观环境温度，无法反映机柜内部真实的微环境。高功率服务器、GPU算力机柜内部会形成局部热点：柜内进风口、服务器主板附近、出线区、后部热风区温差可以达到5℃~12℃。机房大环境温度达标，机柜内部局部超温，极易引发服务器降频、宕机、硬盘损坏，是IDC运维中隐蔽性极强的风险。

微型以太网温湿度传感器，体积小巧、支持RJ45网口供电（POE可选），支持Modbus TCP、SNMP双协议，能够直接部署在机柜内部，实现机柜级、分区测点精细化采集，替代传统RS485走线、长距离模拟量布线方案。 本文面向IDC、算力机房，从测点点位选型、安装部署、网络规划、采集对接、告警策略、运维管理完整落地实践，适合机房新建、机柜微环境改造、存量动环系统扩容场景，也可迁移应用到档案库房密集架、配电室控制柜内部监测。

本方案重点：微型传感器区别于壁挂式大体积温湿度记录仪，支持导轨粘贴、卡扣固定，适配机柜狭小空间；优先POE供电，减少柜内电源线杂乱。

二、机柜微环境风险与测点价值

2.1 机柜内部温度分布特点

IDC机柜采用前送风、后回风的风道设计：

• 机柜前门：冷风进风区，温度偏低；
• 服务器中间层：设备发热集中，热点高发区；
• 机柜后门、线槽、交换机位置：热风汇集区，温度最高；
• 机柜上下存在热分层，顶部温度高于底部。

机房空调按照机房整体回风温度调节，没有感知单柜热点，当服务器负载波动、风扇故障、风道堵塞、机柜盲板缺失时，局部热量堆积不会立刻体现在机房总测点上。

2.2 传统方案短板

1. 壁挂传感器：部署在机柜外走道，数据参考价值低；

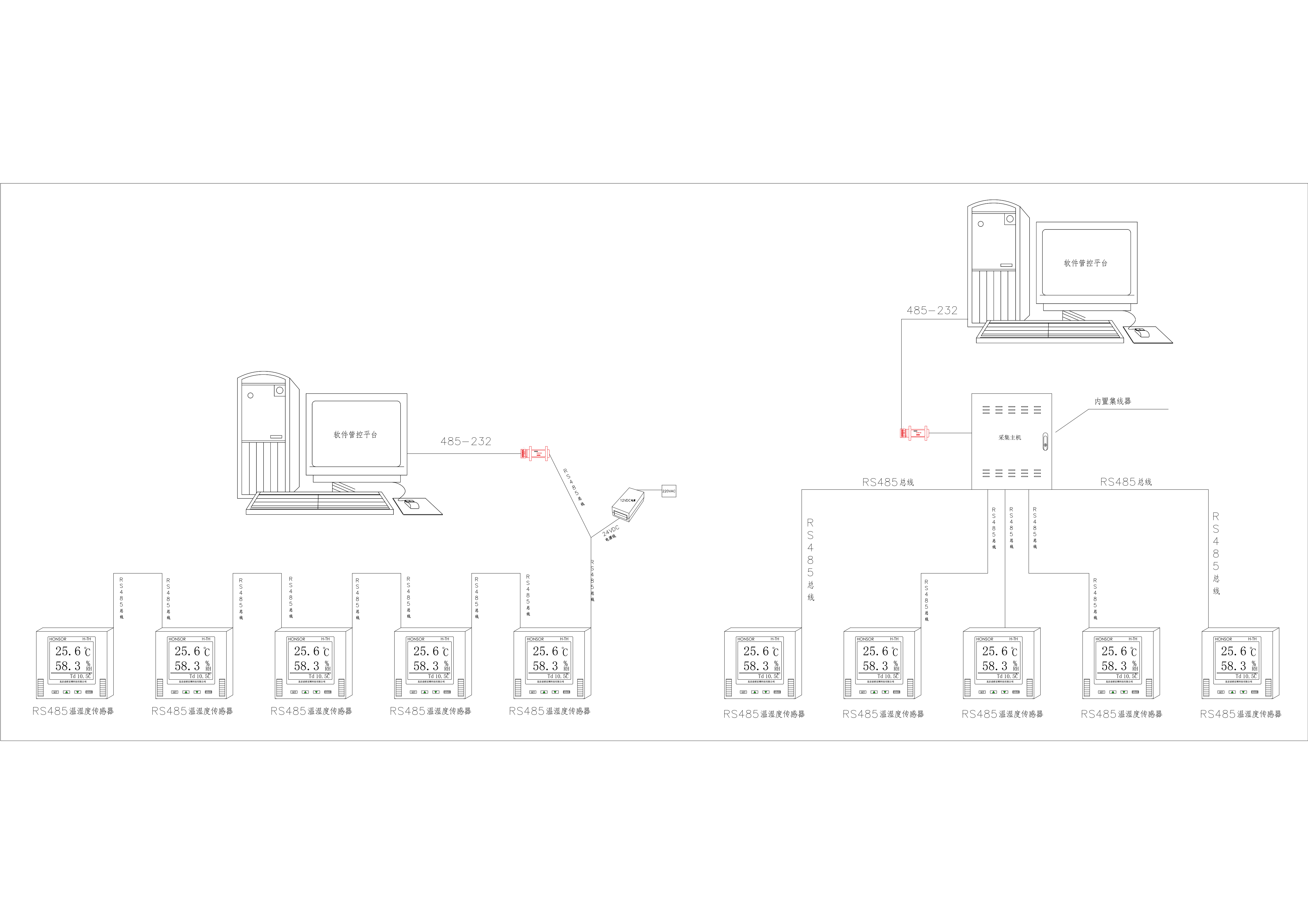

2. RS485温湿度：总线布线麻烦，机柜之间跨柜布线多，总线容易受强电、服务器电磁干扰；总线单点故障一串测点失联；
3. 无线LoRa/ZigBee温湿度：机柜金属壳体屏蔽严重，信号衰减大，丢包率高，电池需要定期更换，IDC机房运维负担重；
4. 服务器自带IPMI温度：只能看服务器内部芯片温度，无法监测机柜风道环境，不能区分是设备自身故障还是机柜散热环境异常。

2.3 微型以太网传感器优势

1. 体积微型化：可以粘贴在机柜立柱、盲板、交换机托盘、风道隔板，不占用U位；
2. 以太网独立节点：每一个传感器独立IP，单台故障不影响其他机柜测点；
3. 协议丰富：Modbus TCP用于自研采集平台对接，SNMP适配商用动环、Zabbix、Prometheus；
4. 供电灵活：DC12V或者802.3af POE供电，机柜交换机直接取电；
5. 响应速度快，支持高频采样，捕捉负载突增带来的温度骤升；
6. 方便做机柜热力分析、热点地图。

三、硬件选型要点（微型以太网温湿度传感器）

3.1 核心参数选型标准（IDC场景）

1. 探头形式：分为内置探头、外接引线探头；
   • 内置款：适合进风口、空旷风道；
   • 引线探头款：适合塞进服务器缝隙、背板狭小位置，推荐IDC优先选用引线款；
2. 通信接口：RJ45，支持10/100M自适应；
3. 协议：Modbus TCP + SNMP v2c 双协议必备；
4. 供电：优先POE，其次DC12V；不推荐5V USB供电，柜内供电不稳定；
5. 测量范围：温度 -2080℃，湿度0100%RH；精度：温度±0.3℃，湿度±3%RH；
6. 防护等级：IP30即可，机柜内部洁净环境，不需要高防水；
7. 固件要求：支持静态IP、关闭内置DHCP，支持看门狗，死机自动复位；
8. 附加可选功能：内置蜂鸣本地告警、支持上传Trap、自带MIB文件。

避坑提醒：不要选用廉价家用级网口温湿度，这类设备固件差，长时间高电磁环境下频繁丢包、死机，不适合IDC7×24小时运行。

3.2 配套附属物料

• 3M双面胶、塑料卡扣、DIN导轨卡扣；
• 短网线（0.3m、0.5m、1m超六类屏蔽网线，柜内短距离）；
• 机柜内POE交换机（工业级，安装在机柜顶部或者侧边，集中给本柜所有传感器供电）；
• 标签纸，标记点位位置、IP。

四、机柜测点布局方案（标准化部署）

4.1 标准42U服务器机柜推荐测点数量与位置

推荐一柜3个测点（性价比最高方案）：

1. 测点A：机柜前门进风口上部（冷侧），监测进风温度；
2. 测点B：机柜中部服务器区域，热点核心监测点；
3. 测点C：机柜后门回风口（热侧），监测出风热风温度；

高端高密算力机柜（GPU柜、功率≥8kW）推荐增加到4~5个测点： 增加测点：机柜顶部、机柜底部，用来监测热分层；交换机托盘单独增加一个测点，监测TOR交换机环境。

禁止测点紧贴服务器外壳、电源出风口直吹，会导致读数偏高，不能代表风道环境温度，探头需要悬空，距离设备5~10cm。

4.2 安装规范

1. 传感器主体贴在机柜金属立柱，探头伸入风道，不要被线缆遮挡；
2. 网线沿着机柜理线架走线，和强电电源线分开绑扎，减少电磁干扰；
3. 所有微型传感器统一朝向一致，避免太阳灯光、机柜内部LED热源直射探头；
4. 探头不能接触冷凝水、冷凝管壁；
5. 每一个测点粘贴标签：机柜编号+点位名称，例：R03-Cab01-进风、R03-Cab01-中部、R03-Cab01-回风。

4.3 点位编号规范示例

机房区域编号：R03（3号机房） 机柜编号：Cab001 测点：IN（进风）、MID（中部）、OUT（回风） 设备名称：R03-Cab001-IN

五、网络规划（IDC重点，规避前面IP风暴踩坑）

5.1 网络隔离方案

机柜微型以太网传感器统一划入独立动环VLAN，不和服务器业务VLAN、存储VLAN混用。 示例： VLAN 20：机柜微环境监控网段 192.168.20.0/24 掩码255.255.255.0，网关192.168.20.1

• 192.168.20.2~192.168.20.20：采集网关、动环服务器
• 192.168.20.21~192.168.20.240：微型温湿度传感器静态IP
• 192.168.20.241~254：预留扩容

规则：

1. 全部静态IP分配，关闭传感器自带DHCP服务器；
2. 机柜内POE交换机只接入本柜传感器，上联到机房汇聚动环交换机；
3. 交换机开启DAI、ARP风暴抑制、端口广播限速；
4. 建立完整台账：IP、MAC、机柜位置、测点类型、接入端口。

5.2 两种组网架构对比

方案A：单柜小型POE交换机（推荐高密IDC）

每台机柜配置一台小型工业POE交换机，本柜内所有微型温湿度传感器接入本柜交换机，一根网线上联汇聚交换机。 优点：故障隔离，单柜交换机故障，只影响本柜测点，不扩散；布线整齐。 缺点：增加交换机成本。

方案B：汇聚交换机直接拉网线到各个机柜

机房汇聚交换机端口直接走线到每个机柜传感器。 优点：少一台交换机； 缺点：汇聚端口占用巨大，布线杂乱，故障域更大，适合小规模机房。

六、数据采集对接实践

微型以太网传感器主流两条采集路线，Modbus TCP自研采集 / SNMP接入通用监控平台。

路线1：Modbus TCP采集（自研动环、自有平台，和前面Python SNMP脚本可复用架构）

寄存器一般厂商定义：

• 温度寄存器：40001，放大10倍整数；
• 湿度寄存器：40002，放大10倍整数； 可以用Python、Go、C#编写采集程序，多线程并发轮询，周期15~30s采集一次，存入时序数据库InfluxDB / TDengine，用于时序曲线。

路线2：SNMP接入（Zabbix、Prometheus+snmp_exporter、商用动环平台）

导入厂商MIB文件，配置OID，平台自动发现、采集。适合不想开发，直接使用成熟运维监控平台的IDC。

提示：同前面踩坑文章，SNMP走UDP161，防火墙、ACL放行UDP端口。

数据存储与可视化

1. 时序数据库存储长期历史温湿度；
2. 看板：机房平面图、机柜热力图，用颜色区分机柜冷热（蓝色低温、黄色预警、红色超温）；
3. 数据关联：把机柜温湿度和服务器负载、空调机组联动，做制冷优化。

七、分级告警策略（IDC运维标准）

一级预警（黄色，通知运维）

• 进风温度＞26℃，或者回风＞30℃；
• 湿度＜35%RH（干燥，静电风险），湿度＞65%RH（凝露风险）； 通知方式：企业微信、短信，工单登记，巡检核查风道、盲板。

二级告警（红色，紧急处置）

• 进风＞28℃，回风＞33℃；
• 测点离线、传感器掉线； 联动动作：推送值班电话告警，联动机房空调加大该区域制冷，联动视频弹窗查看机柜。

重要策略：单点短暂超标不直接告警，增加持续时间判断，持续5分钟超标才触发告警，过滤瞬时气流扰动带来的误报。

联动扩展

机柜微环境数据可以联动：

1. 精密空调调节；
2. 机柜电动盲板；
3. 机柜风机单元调速；
4. 当多柜集中热点，自动生成制冷优化建议，降低IDC PUE。

八、工程实施步骤

1. 现场勘测：统计机柜数量、功率等级，确定每个机柜测点数量；
2. 网络规划，分配IP，制作台账；
3. 设备预调试：单独调试交换机、传感器，修改静态IP、关闭DHCP，测试Modbus/SNMP读取，出厂前预验证，避免上线冲突；
4. 机柜内布线、粘贴安装传感器，绑扎理线，贴标签；
5. 接入动环VLAN，上联汇聚交换机；
6. 采集平台配置点位、绑定机柜拓扑、配置告警阈值；
7. 72小时试运行，观察丢包率、温度稳定性，排查网线虚接、电磁干扰；
8. 交付运维文档：点位图、IP台账、MIB文件、Modbus寄存器表、告警处置SOP。

九、现场高频踩坑点

1. 探头直吹服务器出风口，读数虚高，误报高温；
2. 柜内网线没有屏蔽，和强电并行，周期性丢包；
3. 忘记关闭传感器DHCP，接入网络产生IP冲突、ARP风暴（对应上一篇踩坑文章）；
4. 供电不稳：劣质POE交换机，负载上来之后电压跌落，传感器随机重启；
5. 测点太少，只装一个测点，无法区分是进风问题还是设备发热；
6. 采集周期设置太短（1s一次），大量并发UDP/TCP包，增加交换机压力；
7. 没有做热力分层监测，只能事后告警，无法提前预判热点。

十、和其他方案对比总结

十一、方案价值总结

1. 实现从“机房级监控”下沉到机柜微环境监控，提前发现服务器热点，避免算力设备过热宕机；
2. 微型传感器不占用机柜U位，适配高密度IDC机柜，POE布线整洁；
3. Modbus TCP/SNMP双协议，自研平台和商用运维系统都可以对接；
4. 独立VLAN+静态IP规范部署，规避IP冲突、广播风暴风险；
5. 长期采集数据可以支撑空调智能调优，降低机房PUE，是IDC精细化运维的基础采集方案；
6. 部署范式可复用：档案库房密集架柜、配电柜、储能柜内部微环境监测。
