档案室温湿度监控系统设计，兼容恒温恒湿净化设备自动启停逻辑

标签：物联网、盛世宏博、智慧档案馆、档案室温湿度监控、恒温恒湿联动、环境监控、DA/T档案规范、Modbus TCP

前言

档案库房作为纸质档案、声像档案、实物档案长期保存的核心场所，温湿度是决定档案寿命最核心的环境因子。按照档案行业规范，库房温湿度需要长期稳定维持在固定区间，温湿度持续超标、波动过大，会加速纸张酸化、霉变、虫蛀、胶片磁介质老化损坏。传统档案管理模式依靠人工定时巡检、手动启停恒温恒湿机、净化一体机，存在巡检间隔盲区、人为操作滞后、温湿度超阈值后不能及时干预、没有完整可追溯环境记录等问题，很难满足档案规范化管理、等级测评、档案馆验收的硬性要求。

一套成熟的档案室温湿度监控系统，不只是单纯采集、展示温湿度数据，核心价值在于采集数据、阈值判断、逻辑联动、设备自动启停、告警推送、全程留痕，实现和恒温恒湿净化一体机、除湿机、加湿模块、空气净化单元的无缝协同。系统以工业以太网温湿度传感器/记录仪为感知终端，依托物联网采集主机，按照预设联动策略自动控制环境调节设备，在保证库房环境稳定的同时，避免设备频繁启停造成的机械损耗、能耗浪费，所有采集数据、联动记录、告警日志统一存储，满足DA/T系列档案行业标准对环境监测、安全管控、数据溯源的要求。本文从系统需求、总体架构、联动逻辑设计、点位布置、控制策略、通信对接、软件平台、施工与调试、验收运维等方面，给出可直接落地的档案室温湿度监控系统完整设计方案。

一、系统设计依据与核心管控指标

1.1 参考规范

方案设计主要遵循档案行业现行标准：DA/T 42-2022《档案库房技术管理规范》、DA/T 101—2024《智慧档案馆建设指南》，同时兼顾机房动环、工业物联网设备通信规范，保障项目可通过档案馆验收、档案数字化项目验收、安全等级测评。

1.2 库房温湿度基础管控指标

档案库房常规管控区间：

• 温度：14℃～24℃，日波动幅度≤±2℃
• 相对湿度：45%RH～60%RH，日波动幅度≤±5%RH 注：特藏库、胶片库、实物档案库可单独设置专属阈值，系统支持按库房、按区域独立配置参数。

这里需要重点说明：联动逻辑不能简单设置“到点就开、到点就关”。如果没有滞回区间、延时保护、设备互锁，恒温恒湿机、净化机会出现短周期反复启停，压缩机频繁启停极易损坏，也是档案库房联动控制最容易踩坑的地方。

1.3 系统核心需求清单

1. 实时采集：库房内多点温湿度实时采集，支持本地液晶屏显示；
2. 自动联动：根据温湿度阈值，自动启停恒温恒湿净化一体机、独立除湿、加湿、净化单元；
3. 保护机制：设置滞回区间、最小运行时长、停机冷却延时、设备互锁，防止频繁启停；
4. 告警能力：超温、超湿、设备故障、通信离线、一体机故障告警，支持平台弹窗、短信、微信推送；
5. 数据存储：本地缓存+服务器双备份，支持历史曲线、报表导出，日志不可随意篡改；
6. 权限管理：分管理员、库房管理员、浏览用户多级权限，操作日志留痕；
7. 兼容对接：支持Modbus TCP、Modbus RTU协议，可对接智慧档案馆平台、3D可视化系统；
8. 手动/自动切换：保留本地手动控制，检修、调试时可脱离自动模式，保障运维安全。

二、系统总体架构设计

整套系统分为四层：感知采集层、协议汇聚与控制层、执行设备层、监控平台层，架构松耦合，后期可扩展增加烟感、水浸、光照、臭氧、空气质量等档案库房“十防”监测点位。

2.1 感知采集层：温湿度采集终端

库房优先选用工业级以太网POE温湿度记录仪（也可选用RS485温湿度变送器），推荐POE供电方案，一根网线同时供电+通信，库房吊顶、库房隔墙布线简洁，减少强电点位。 硬件选型要点：

• 精度：温度±0.3℃，湿度±3%RH，满足档案高精度监测；
• 通信：RJ45以太网Modbus TCP / RS485 Modbus RTU；
• 存储：内置Flash断网缓存，网络恢复自动补传数据；
• 输出：继电器DO干接点输出，或者支持485下发指令，两种方式对接恒温恒湿净化设备；
• 防护：防尘外壳，库房内长期稳定运行，具备静电、浪涌防护。

点位布置原则：一个库房不能只放1台传感器，面积大于30㎡、存在风口、隔断、货架分区的库房，需要多点采集，系统支持区域平均温湿度参与联动判断，避免单点探头被气流干扰导致误触发。

2.2 协议汇聚与控制层

两种控制模式，根据恒温恒湿净化一体机的型号选择： 模式A（继电器干接点控制，通用款一体机）：温湿度记录仪自带继电器输出，干接点接入一体机的无源启停端子，适合不带通讯协议的普通恒温恒湿机、净化一体机，成本低、兼容性最强； 模式B（总线通讯控制，智能款一体机）：记录仪/边缘网关通过Modbus RTU/TCP和一体机主板通讯，下发开机、关机、模式切换指令，同时读取一体机自身运行状态、故障代码、滤网状态，可在平台上直接看到设备运行参数，是智慧档案馆项目首选方案。

汇聚设备：工业交换机、边缘物联网网关，网关负责协议转换、数据上送、联动逻辑运算，联动逻辑可以放在网关本地运行，断网状态下库房本地自动控制依然有效，不依赖外网、服务器，这是档案库房高可靠设计的关键。

2.3 执行设备层：恒温恒湿净化一体机

执行单元包含：恒温恒湿净化一体机（集制冷、加热、除湿、加湿、空气净化于一体）、独立除湿机、加湿模块、新风系统、排风风机。 设备对接前置要求：

1. 设备需要预留无源干接点控制端子（常开/常闭），或者支持Modbus通讯协议；
2. 一体机自带故障告警输出，当压缩机过载、缺水、滤网堵塞时，信号回传给监控系统；
3. 同一库房多台一体机支持均衡轮换运行，避免单台设备长期高负荷。

2.4 监控平台层

分为本地部署版监控软件、网页B/S平台、可选3D可视化模块：

• 实时看板：库房平面图、点位温湿度数值、设备运行状态（运行/停止/故障/手动）；
• 历史曲线：日/周/月温湿度曲线，查看波动趋势；
• 报表模块：自动生成档案库房环境月报、年报，可导出PDF、Excel，用于档案检查；
• 告警中心：所有告警记录、联动操作记录、手动操作记录统一归档；
• 对接接口：开放API，对接智慧档案馆总平台、档案业务系统。

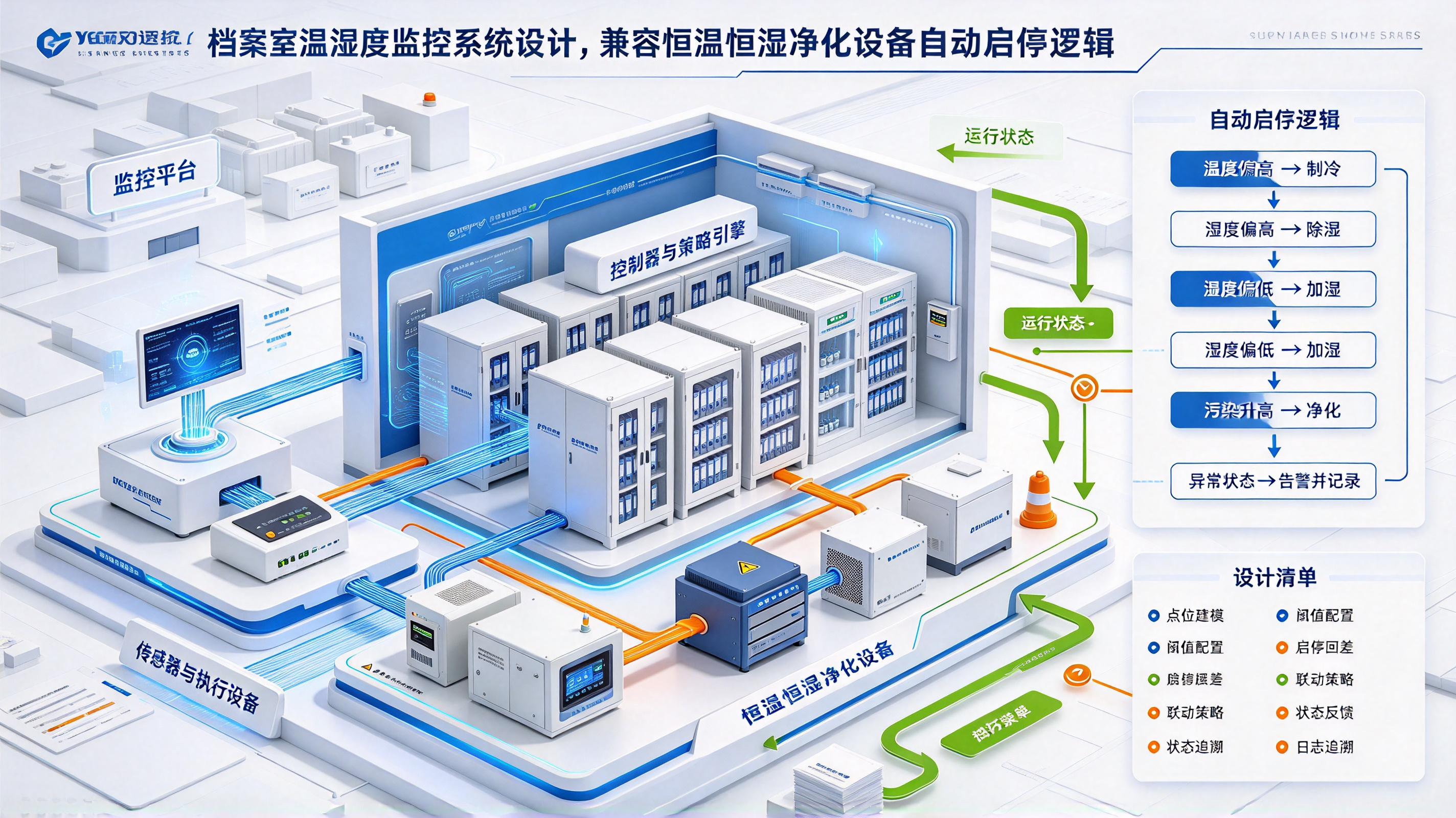

三、核心联动启停逻辑设计（重点）

下面以标准档案库房目标区间：温度1424℃，湿度4560%RH为例，采用滞回控制+延时保护+互锁逻辑，所有参数支持后台修改。

滞回的意义：防止数值在阈值附近小幅跳动，造成设备不停启停。

3.1 湿度联动逻辑（除湿/加湿）

1. 除湿逻辑

• 触发开机：湿度＞60%RH
• 停机回差：湿度降到55%RH以下，停止除湿
• 附加保护：除湿机最小连续运行时间30分钟；停机冷却延时15分钟，冷却时间内禁止再次启动除湿；

1. 加湿逻辑

• 触发开机：湿度＜45%RH
• 停机回差：湿度升到50%RH以上，停止加湿
• 附加保护：加湿模块最小运行时长20分钟；缺水信号接入，缺水时锁定加湿输出，禁止开机。

互锁规则：同一库房，加湿、除湿不能同时开启，系统强制互锁，避免加湿和除湿对冲，浪费能耗、损坏设备。

3.2 温度联动逻辑（制冷/加热）

1. 制冷逻辑

• 触发开机：温度＞24℃
• 停机回差：温度降到22℃以下，停止制冷
• 保护：压缩机最小运行30min，停机冷却延时15min

1. 加热逻辑

• 触发开机：温度＜14℃
• 停机回差：温度升到16℃以上，停止加热
• 保护：加热模块具备过热保护，接入设备自身过热告警信号，过热时强制切断加热输出

恒温恒湿一体机内部制冷、加热本身互锁，系统层面再增加一层软件互锁，双重保障。

3.3 空气净化联动逻辑

净化有两种策略，按需选择： 策略1（定时模式，推荐）：每日固定时段自动开启净化，运行2小时自动关闭，循环轮换，适合常规档案库房； 策略2（联动空气质量）：加装TVOC、颗粒物传感器，PM2.5、TVOC超标自动开启净化，达标后关闭； 策略3（跟随模式）：恒温恒湿机运行时同步开启净化，恒温恒湿停机后净化延时运行30分钟再关闭，充分置换库房空气。

3.4 单点采集 vs 区域均值联动（工程推荐方案）

库房内布置N个温湿度点位，系统取区域平均值参与联动判断，而不是单个探头：

• 举例：库房3个探头，分别是58%RH、61%RH、57%RH，均值≈58.7%RH，未超过60%RH上限，不启动除湿；
• 规避风险：某个探头靠近一体机出风口，局部湿度偏低/偏高，单点误触发设备； 同时增加探头故障判断：任意探头离线、数值超出合理范围，系统标记探头异常，告警通知管理员，联动逻辑自动剔除异常点位，不使用故障探头数据控制设备。

3.5 手动/自动模式切换逻辑

1. 自动模式：系统按照上面的阈值逻辑自动启停设备，所有联动日志记录；
2. 手动模式：管理员在平台或者一体机本地面板手动控制设备启停，自动联动逻辑暂停；
3. 权限约束：手动模式切换需要管理员账号密码，切换动作写入操作日志；
4. 自动恢复：可配置定时，检修结束后自动切回自动模式，避免忘记恢复自动管控。

四、库房点位布置方案

1. 普通档案库房（面积≤30㎡）：布置2台温湿度记录仪，避开恒温恒湿机出风口、回风口、门口气流直吹位置，安装高度1.5m左右，和档案架中层齐平；
2. 大中型库房（30100㎡）：每2530㎡增加一个点位，货架通道、库房远端、靠近门窗位置优先布置；
3. 特藏库、胶片库：独立点位，独立阈值，单独一套联动策略；
4. 探头禁止位置：一体机出风口、回风口、阳光直射位置、喷淋管道附近、地面低洼处；
5. 恒温恒湿净化一体机自带显示屏与传感器，不能以一体机自带探头作为系统管控依据，一体机自带探头只用于本机调节，环境监控系统独立外置探头作为标准采集依据，这是档案验收经常提出的要求。

五、两种对接方式详细说明

方式一：干接点继电器对接（适配绝大多数存量恒温恒湿净化一体机）

记录仪DO继电器输出，无源开关量，接入一体机的启停控制端子：

• 继电器闭合=开机指令；继电器断开=停机指令； 优点：不依赖一体机通讯协议，新旧设备都可以改造，改造简单； 缺点：只能下发启停指令，无法读取一体机内部运行参数、故障代码，只能通过额外故障干接点采集故障信号。

方式二：Modbus通讯对接（新建智慧档案馆项目优先）

边缘网关和恒温恒湿一体机RS485或者以太网通讯：

• 下发指令：开机、关机、切换恒温恒湿模式；
• 读取回传：一体机运行状态、当前回风温湿度、压缩机状态、故障码、滤网提示、水箱水位； 优点：平台全量可视化，可判断设备是否收到指令、是否真实启动，出现“下发开机指令但是设备没有启动”的异常告警，可控性更强，符合智慧档案馆建设规范； 缺点：要求一体机主板支持Modbus协议，采购设备时需要提前和设备厂家确认协议寄存器表。

六、告警机制设计

告警分级，避免告警轰炸：

1. 一级告警（紧急）：温湿度严重超标、一体机故障、加湿缺水、探头离线、通讯中断；推送微信+短信告警，平台红色告警；
2. 二级告警（提醒）：温湿度接近阈值、滤网到期提醒、设备即将到维保周期；平台弹窗提醒，不推送短信；
3. 联动失败告警：系统下发开机指令，一段时间后（比如10分钟）库房温湿度没有改善，判定设备失效，触发告警，提示管理员现场检查设备是否故障、风道堵塞。

所有告警、联动动作、手动操作，全部存入日志，日志不可删除，支持追溯，满足档案安全审计要求。

七、施工与调试流程

1. 点位放线：优先POE网线敷设，弱电桥架单独走线，和强电动力线缆分开，做好标识；
2. 设备接线：记录仪安装，继电器端子或者485通讯线接入恒温恒湿净化一体机；
3. 网络配置：分配静态IP，网关、交换机配置，库房物联网网段和办公网隔离；
4. 参数配置：设置库房阈值、滞回区间、最小运行时间、冷却延时、探头筛选规则；
5. 模拟测试：人为模拟湿度超标、温度超标，验证设备自动启停、互锁、延时保护是否生效；
6. 故障模拟：断开探头、模拟一体机故障，验证告警；
7. 切换测试：手动/自动模式切换测试；
8. 试运行：连续72小时试运行，观察温湿度曲线、设备启停频次，微调滞回参数，优化控制效果；
9. 验收交付：点位图、接线图、寄存器文档、参数台账、操作手册、报表模板一并交付。

八、系统扩展能力

这套温湿度联动底座可以平滑扩展到档案库房十防系统：

• 增加烟感、水浸传感器，联动排风、声光告警；
• 增加光照传感器，联动库房照明、遮光窗帘；
• 增加臭氧、空气质量传感器，联动净化一体机；
• 对接门禁系统，开门时记录开门事件，同步观察开门带来的温湿度波动；
• 接入3D可视化平台，在库房三维模型上展示点位、设备状态。

九、方案优势总结

1. 符合档案行业规范，温湿度数据、联动日志完整可追溯，适配档案馆验收；
2. 本地网关独立运算联动逻辑，断网不掉控，不会因为服务器、外网故障失去库房自动调节能力；
3. 滞回+延时+互锁控制策略，解决恒温恒湿净化设备频繁启停问题，延长设备寿命，降低能耗；
4. 兼容两种对接模式，新建项目、老旧库房改造都适用，存量恒温恒湿机不用整体更换；
5. 采用POE以太网采集终端，布线简单，后期扩容点位方便；
6. 预留标准化接口，可无缝接入智慧档案馆平台，适配DA/T 101—2024智慧档案馆建设要求。

十、适用边界说明

• 本方案适用于综合档案馆、机关单位档案室、企事业单位档案库房、特藏档案库；
• 若为防爆库房、特殊化学品档案库，需要选用防爆型采集终端与防爆恒温恒湿设备；
• 一体机本身故障、风道堵塞、制冷剂不足，属于设备本体故障，系统只能检测告警，无法修复设备，需要配套定期运维保养。
