物联网 · 配电室动环 · RJ45以太网温湿度变送器 · Modbus TCP · 盛世宏博

关键词：配电室、高压柜、继保室、RJ45温湿度变送器、Modbus TCP、柜内微环境、凝露预防、变电站辅控、等电位、EMC抗干扰、动环接入

一、项目应用背景

配电室、高压配电室、继电保护室、电容器室、SVG室是电力系统辅控、动环监控的典型场景。和普通机房不一样，配电室存在强工频电磁场、高压设备感应电、柜内温差大、春秋季极易发生柜内凝露；传统RS485总线型温湿度传感器在高压柜间布线长、干扰大，经常出现丢包、读数跳变、总线瘫痪。 RJ45以太网温湿度变送器（Modbus TCP） 采用工业以太网接入，点对点链路，天然规避485总线一损俱损的短板，现在大量用于开关柜柜内、继保屏柜、配电室屋顶、电缆夹层、蓄电池室微环境采集。 适用点位：高压开关柜内部、PT/CT柜、继保屏屏内、配电室空间环境、电缆沟口、蓄电池室、风冷设备进风口。 核心管控目标：监测环境温湿度，联动除湿机、加热器、轴流风机，预防柜内凝露、绝缘下降、二次回路锈蚀，满足电力变电站辅控系统、配电室智能运维平台接入要求。

电力场景硬性约束：强EMC干扰、严格接地规范、不允许新增大量总线、支持远动辅控平台统一接入、数据可上送国网/南网辅控平台。

二、设备选型要点（配电室场景专项筛选标准）

配电室不能直接选用普通商用机房款以太网温湿度变送器，选型重点看下面指标：

1. 通信接口：标准RJ45，Modbus TCP协议 优先原生Modbus TCP，不选“485转以太网的转换模块+普通探头”组合。透传模块在强电磁环境下极易出现报文错乱、延迟漂移，电力现场故障率很高。原生LWIP工业固件，固定单TCP连接/支持多路连接按需选择，适配辅控采集主机。
2. EMC电磁兼容等级 最低满足GB/T 17626 4级：静电放电ESD、射频场辐射、电快速脉冲群EFT、浪涌抗扰。高压配电室没有这个等级，运行一段时间后随机离线、数值跳变是常态。
3. 探头分体化优先 变送器主板放在柜外或者屏柜空余位置，温湿度探头用耐高温耐老化引线伸入高压柜内部；避免电路板长期处于柜内高温、凝露环境加速老化。探头IP等级≥IP65。
4. 供电方案 两种主流供电：

• POE供电（推荐配电室改造）：802.3af标准POE，DC48V，只走一根网线，减少柜内电源线布线，减少干扰引入路径；
• DC12V/DC24V直流供电：从屏柜内UPS直流馈电取电，严禁直接取AC220强电，规避工频干扰。 ❌ 禁止AC220直接给变送器供电。

1. 测量量程与精度 温度：-2080℃，精度±0.3℃；湿度0100%RH，精度±3%RH。柜内监测需要宽温量程，夏季高压柜运行发热，柜内温度远高于室温。
2. 固件能力 支持TCP Keepalive保活、可配置本地Modbus端口、静态IP（配电室几乎禁用DHCP，防止IP漂移）、支持寄存器地址自定义，适配电力辅控平台点位表。

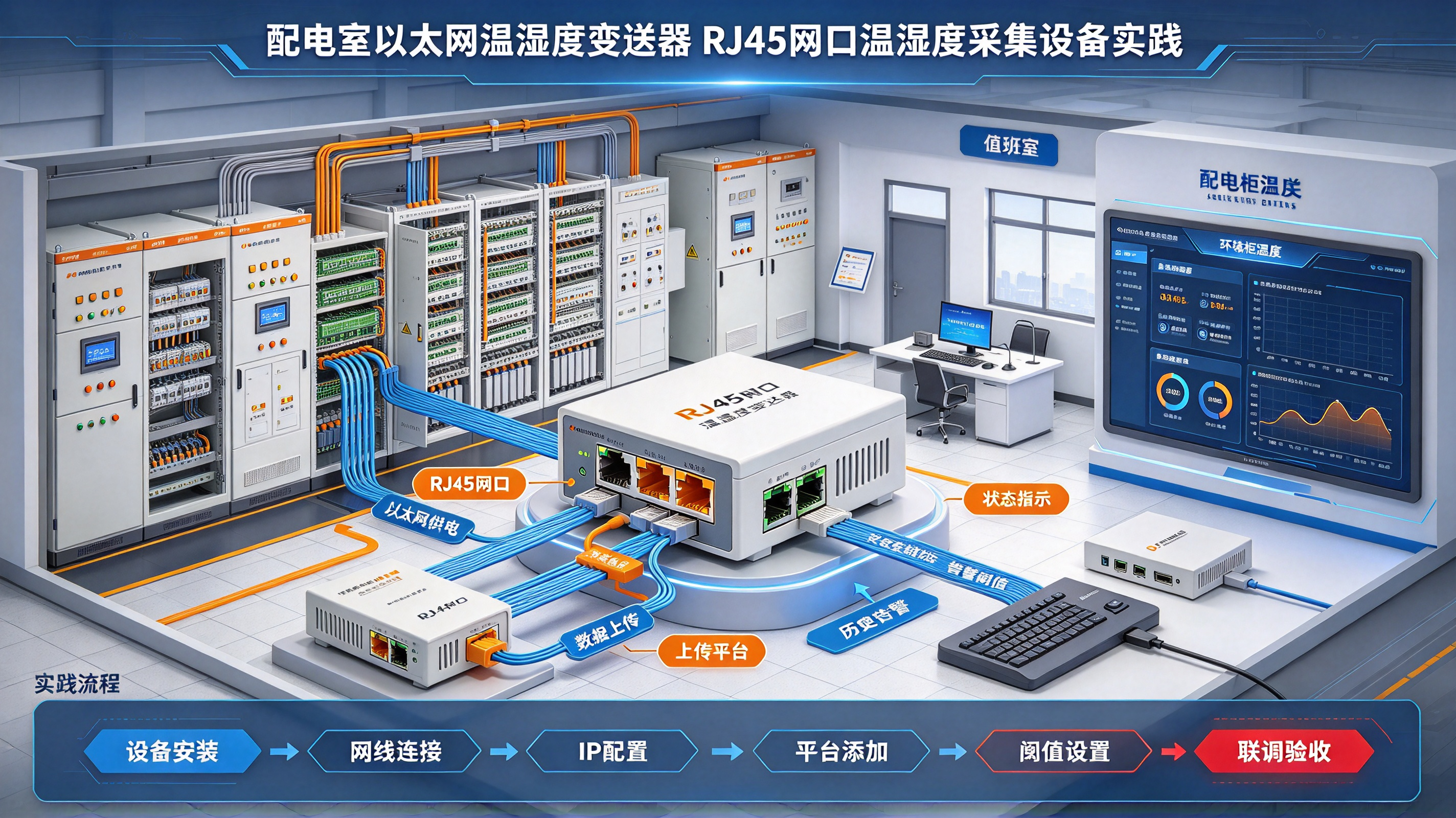

三、典型拓扑方案

配电室辅控主流组网架构：

高压柜/继保屏 → RJ45以太网温湿度变送器（POE/DC24V）→ 工业POE交换机（配电室独立辅控VLAN）→ 辅控采集网关/变电站远动辅控主机 → 电力运维平台

网络规划要点：

1. 单独划分电力辅控IoT VLAN，和保护测控、远动业务网逻辑隔离，保障二次业务安全；
2. 全部设备静态IP，登记进台账，关闭DHCP；
3. 交换机选用电力级工业交换机，支持风暴抑制、端口隔离、EEE节能关闭。

两种布点模式：

1. 柜内微测点（重点）：每面高压柜内部布置分体探头，变送器本体装在柜外端子仓；监测柜内微环境，用于柜内加热器、除湿器联动，防凝露；
2. 空间环境测点：配电室顶部、继保室房间，整机一体式变送器，监测整体大环境。

四、现场施工实操规范（配电室最容易踩坑）

4.1 网线选型与布线

• 必须屏蔽超五类/六类网线，非屏蔽网线在配电室工频磁场下，报文大量CRC错误，随机断连；
• 屏蔽层：单端接地！只在交换机机柜一端做等电位接地，变送器端屏蔽层悬空。两端同时接地会形成地环路，引入大的工频共模干扰，读数乱跳，这是配电室以太网传感器排名第一的坑；
• 网线路径：避开高压母线、CT二次线缆、大功率电抗器线缆，平行距离≥30cm；交叉敷设时垂直交叉；
• 柜内引线：探头延长线选用屏蔽护套线，探头引线不要和二次电流、电压线捆扎在同一扎线束。

4.2 接地、等电位要求

变送器金属外壳（如有）、交换机外壳接入配电室辅控等电位接地排，接地电阻≤4Ω；

重点区分：网线屏蔽接地 ≠ 设备外壳保护接地，两套分开执行。

4.3 POE供电施工注意事项

POE交换机必须是工业级，POE输出稳定；不要使用家用POE交换机； 网线压接规范，屏蔽水晶头，屏蔽壳和网线屏蔽层可靠压接。虚压屏蔽层=屏蔽失效。

4.4 IP与网络配置步骤

1. 电脑直连变送器，出厂默认IP同网段，登录配置页面；
2. 修改静态IP、子网掩码、网关，写入辅控台账；关闭DHCP自动获取；
3. Modbus TCP端口默认502，如电力平台安全要求，可以修改为自定义端口；
4. 开启TCP Keepalive保活：空闲30s探测，解决辅控防火墙会话老化造成的半开连接；
5. 寄存器核对：温度、湿度、设备状态寄存器地址，和辅控对点表一一对应，做对点测试。

4.5 探头安装位置（凝露监测成败关键）

高压柜内探头不能贴在母排上，也不能放在通风直吹位置： 推荐位置：柜内二次端子室、柜体下部容易凝露的死角（凝露一般发生在柜体底部、隔离开关绝缘件位置）； 不要放在加热器出风口，造成采样失真，联动逻辑误动作。

五、南向Modbus TCP寄存器定义（配电室通用点位表）

大部分电力辅控平台通用寄存器映射，16bit，放大10倍上传（平台除以10得到实际值）

采集网关轮询周期建议：5~15s一次，配电室不需要毫秒级高频采集；轮询太快，交换机报文压力大，容易挤占辅控其他信号。

六、联动逻辑实践方案

变送器数据送入辅控网关后，配置本地联动策略，网关本地执行，断网也能自治防凝露：

1. 柜内湿度＞75%RH：启动开关柜内置除湿加热器/半导体除湿模块；湿度降到60%RH停止；
2. 温度过低（冬季＜5℃）：启动防低温加热；
3. 温度过高（柜内＞45℃）：启动配电室排风机、冷却风机；
4. 设备故障（探头断线、变送器离线）：上送遥信告警到运维平台，推送值班人员。

安全约束：加热器输出回路增加硬件过热保护，软件联动只是辅助，不能作为唯一保护手段，符合电力安规要求。

七、高频故障排查（现场实践总结）

故障1：ping正常，Modbus TCP偶尔超时、读不到寄存器

原因：网线屏蔽双端接地，形成地环路，共模干扰；或者EEE节能开启，交换机端口休眠。 排查：检查屏蔽接地方式，改为单端接地；交换机端口固定100M全双工，关闭EEE绿色节能。

故障2：温湿度数值无规律跳变，湿度飘高飘低

原因：探头引线和CT二次线同束，强感应干扰；探头密封进水凝露。 排查：重新走线，分开线束；更换IP65探头。

故障3：上电一段时间之后TCP离线，重启恢复

原因：变送器LWIP协议栈，只支持单TCP连接；调试电脑连接过一次，抢占连接，把辅控网关踢下线；防火墙TCP会话老化超时。 排查：调试完成立刻断开调试软件；网关开启TCP Keepalive保活机制。

故障4：POE供电经常掉电重启

原因：网线线序不良、水晶头虚接，POE功率不足。 排查：重新压接屏蔽水晶头，更换工业POE交换机。

八、和传统RS485方案对比

结论：新建配电室、高压柜柜内微环境监测，优先RJ45以太网款；点位集中、距离短、干扰小的继保室房间环境，可以保留RS485方案降低造价。

九、接入电力平台注意事项

1. 安全方面：电力二次安防要求，IoT辅控网段和保护装置物理/逻辑隔离，禁止跨网段访问保护设备；
2. 点号归档：每一台变送器分配唯一遥测点号，录入SCD、辅控台账，检修、验收可追溯；
3. 上送规约：网关侧把Modbus TCP数据转换为IEC 61850、104规约，上传到变电站后台、远动平台；变送器本身不直接支持104，由网关做协议转换。

十、总结

配电室RJ45网口以太网温湿度变送器，依靠Modbus TCP点对点以太网通信、良好EMC抗扰能力，解决了传统485总线在高压配电场景容易受工频干扰、总线崩溃的痛点。落地的核心不在于设备本身，而在于屏蔽网线单端接地、独立辅控VLAN隔离、关闭DHCP、POE规范施工、探头合理布置。在高压开关柜凝露监测、继保室环境监测场景，这套方案稳定可靠，适配国内变电站辅控、配电室智能运维系统，是现在电力辅控微环境采集的主流选型方案。
