恒温恒湿机与除酸净化设备协同，档案馆环境自动化控制逻辑设计

标签：物联网、盛世宏博、智慧档案馆、恒温恒湿机、档案除酸净化、环境联动控制、DA/T规范、档案库房十防

前言

档案库房环境管控分为两大核心目标：一是温湿度稳定控制，保障纸张力学性能，抑制霉变、虫蛀；二是空气品质管控，降低空气中酸性气体、悬浮颗粒物、挥发性有害物，延缓档案酸化老化。传统管控模式下，恒温恒湿机、除酸净化一体机大多独立运行，恒温恒湿机侧重调温调湿，除酸净化设备侧重气相除酸、颗粒物过滤，两套设备控制逻辑互不感知，容易出现工况冲突：净化大量换气时引入外界湿热空气，造成库房温湿度剧烈波动；恒温恒湿机高负荷除湿/加湿时，净化滤网、除酸滤料受潮失效，除酸效率大幅下降，甚至滋生霉菌。

针对档案馆库房、特藏库、纸质档案库的使用场景，基于DA/T 42-2022《档案库房技术管理规范》、DA/T 101—2024《智慧档案馆建设指南》，设计一套恒温恒湿机与除酸净化设备协同联动控制逻辑。系统以多点温湿度传感器、空气质量传感器（酸性气体、PM2.5、TVOC）为感知基础，在保证库房温湿度优先稳定的前提下，动态调度除酸净化设备启停、风量档位、换气策略，实现温湿度调控与气相除酸净化协同，规避工况对冲、滤料受潮损坏、能耗浪费问题，所有联动动作、设备状态、环境参数全程留痕，满足档案馆验收、安全审计、等级保护要求。

一、管控指标与协同设计原则

1.1 库房基础管控阈值

档案库房标准区间：温度14℃～24℃，相对湿度45%～60%RH；温度日波动≤±2℃，湿度日波动≤±5%RH。 特藏库、古籍库可单独配置一套独立阈值，控制逻辑框架不变。

空气品质指标：

• 颗粒物PM2.5：≤35μg/m³
• 酸性污染物（SO₂、NOₓ等）：满足档案库房洁净要求，控制在低浓度区间
• TVOC：≤0.6mg/m³

核心优先级：温湿度稳定优先级高于除酸净化。当库房温湿度处于超标或者临近超限区间时，限制净化设备的强换气、大风量模式，优先保障温湿度不突破规范阈值。

1.2 协同控制四大设计原则

1. 优先保护原则：温湿度超标、逼近阈值区间时，除酸净化降低负荷或者暂停强换气，避免外界湿热空气侵入打乱库房稳态；
2. 工况互斥原则：恒温恒湿机处于除湿、加湿阶段，禁止净化设备开启新风换气模式，仅允许内循环净化；
3. 滤料保护原则：库房湿度偏高（＞58%RH）时，除酸滤料、化学滤层容易吸附水汽失效，限制长时间高负荷除酸运行；
4. 均衡轮换原则：库房内多台恒温恒湿、多台除酸净化设备均衡轮换，避免单台设备长期连续运行，延长整机与耗材寿命。

1.3 系统核心需求

1. 多参数感知：多点温湿度+空气质量（酸性气体、PM2.5、TVOC）联合采集，支持区域均值参与逻辑判断；
2. 分级协同：自动区分【稳态、预警、超标】三种库房状态，动态切换净化策略；
3. 模式区分：净化设备支持内循环净化和新风换气净化两种模式，逻辑独立调度；
4. 互锁与延时保护：恒温恒湿压缩机、加湿模块与新风换气互锁，增加最小运行时长、停机冷却延时；
5. 故障联动：恒温恒湿机故障、除酸滤料饱和、水箱缺水、风机故障，触发告警，同步调整协同策略；
6. 手动/自动切换：检修、滤料更换时可切手动，自动模式下所有操作日志可追溯；
7. 数据留存：环境曲线、联动记录、耗材寿命计时，自动生成库房环境月报，支持档案检查调阅。

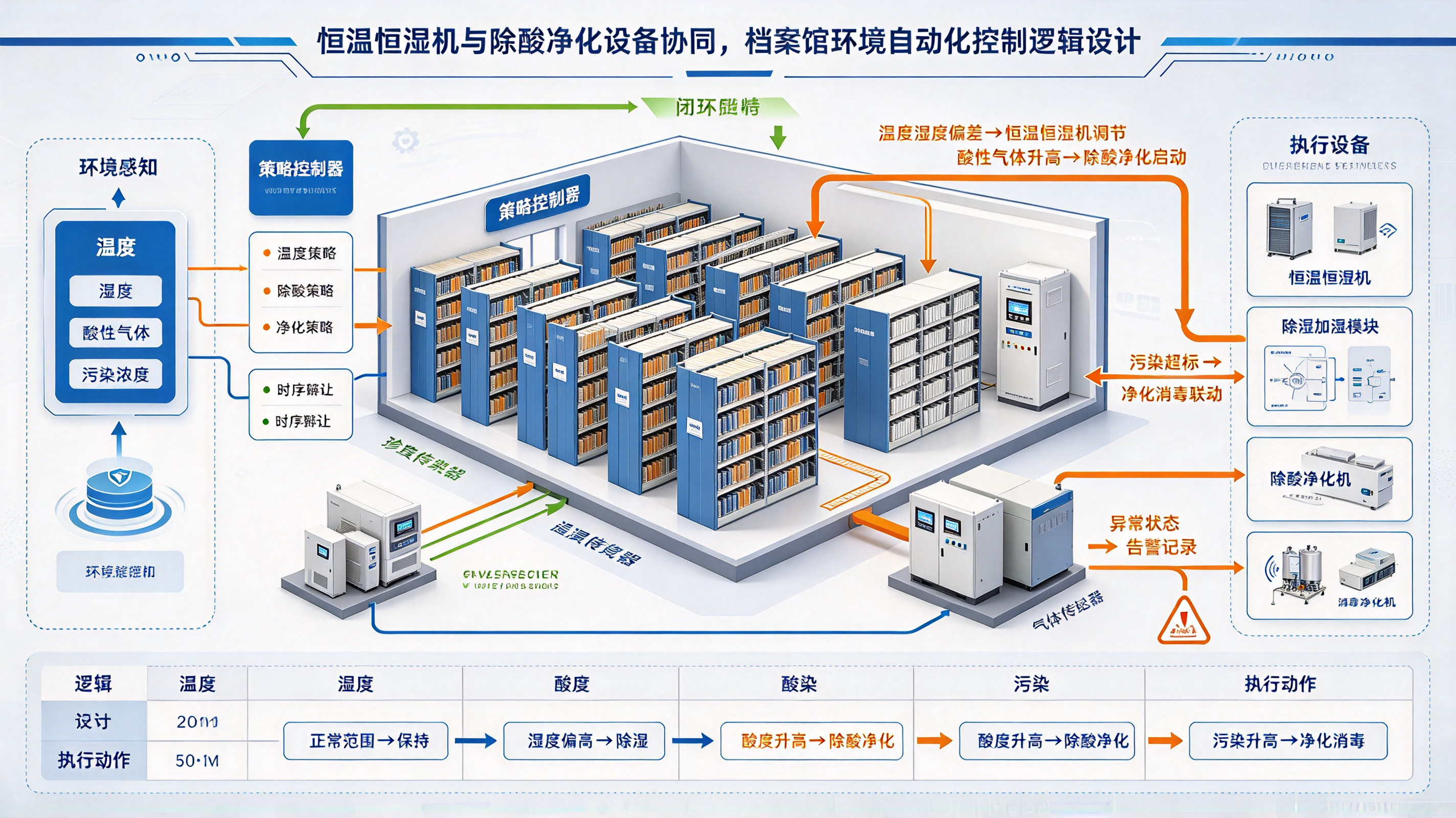

二、系统整体架构

整套协同控制系统分为感知层、控制运算层、执行设备层、监控平台层，支持本地网关离线运算联动，断网情况下协同逻辑依然有效，不依赖云端或者上位平台。

2.1 感知采集层

• 以太网POE温湿度记录仪：多点布放，取区域平均值作为温湿度判定依据，剔除离线、异常探头；
• 空气质量变送器：PM2.5、酸性气体、TVOC复合传感器，采集库房空气污染物浓度；
• 设备状态回传：恒温恒湿机运行状态、故障信号、加湿/除湿/加热/制冷工况；除酸净化设备风机状态、滤料压差、耗材寿命信号。

2.2 控制运算层

边缘物联网网关为核心逻辑载体，两种对接方式可选：

1. 干接点DI/DO对接：适合存量改造老款恒温恒湿、除酸净化设备，无源开关量启停、模式切换；
2. Modbus RTU/TCP通讯对接：新建智慧档案馆项目优先，网关读取设备内部工况、下发模式指令，双向交互，可识别设备真实运行状态，规避“下发指令但设备未启动”的失控风险。

2.3 执行设备层

• 恒温恒湿净化一体机：制冷、加热、除湿、加湿、内循环；
• 除酸净化设备：包含内循环除酸净化模块、新风风道、风阀、变频风机；支持多档位风量调节，新风风阀独立受控； 关键硬件前提：除酸净化设备新风风阀必须可独立受控，能够单独关闭新风，只做库房内循环过滤除酸，这是协同逻辑落地的基础。

2.4 监控平台层

B/S网页监控平台、库房可视化大屏、3D智慧档案馆模块：实时展示温湿度、空气质量、每台设备工况、联动策略状态；告警推送、报表导出、耗材到期提醒；支持对接智慧档案馆总平台。

三、分级协同控制逻辑（核心部分）

按照库房温湿度状态划分为：稳态区间、预警区间、超标区间，不同区间匹配不同除酸净化策略。

稳态区间定义：温度16～22℃，湿度48～55%RH； 预警区间：温度14≤T＜16℃ 或22＜T≤24℃；湿度45≤RH＜48%RH 或55＜RH≤60%RH； 超标区间：T＜14℃ 或 T＞24℃；RH＜45%RH 或 RH＞60%RH。

3.1 场景一：库房处于温湿度稳态区间（最优工况）

库房温湿度稳定，恒温恒湿机仅间歇维持，此时可以正常执行除酸净化任务，优先保障空气品质。

1. 污染物超标（PM2.5/酸性气体/TVOC任一超标）：
   • 优先开启【内循环除酸净化】，中档位运行；
   • 内循环运行一段时间后，如果污染物下降缓慢，且室外温湿度参数和库房接近，允许开启新风风阀，新风换气净化；
   • 新风模式下持续监测库房温湿度，一旦湿度上升至55%RH、温度靠近24℃，立刻关闭新风风阀，切换回内循环；
2. 污染物达标：净化设备定时轮换运行，每日分时段短时内循环除酸，维持库房低酸性环境，避免滤料长期闲置失效；
3. 恒温恒湿机：按需间歇启停，遵循自身滞回、最小运行时间保护，净化运行不干预恒温恒湿基础维持逻辑。

3.2 场景二：库房处于温湿度预警区间

温湿度临近规范边界，恒温恒湿机随时可能启动除湿/加湿/制冷/加热，净化策略收紧，禁止新风换气模式，仅允许内循环除酸。

1. 污染物超标：开启内循环净化，限制高档大风量；持续监测温湿度变化；
2. 若净化内循环运行过程中，湿度持续上行至58%RH以上：降低净化风量，缩短单次运行时长，防止滤料受潮；
3. 恒温恒湿机一旦启动除湿、加湿工况：净化设备维持低风量内循环，禁止开启新风；
4. 污染物达标：暂停净化，等待库房回到稳态区间再执行定时净化。

3.3 场景三：库房温湿度超标区间（最高优先级）

温湿度突破规范限值，恒温恒湿机进入强制调温调湿工况，关闭新风风阀，净化设备限制运行，必要时暂停除酸，全力配合恒温恒湿机拉回温湿度。

1. 恒温恒湿机执行除湿工况：
   • 新风风阀强制关闭；
   • 除酸净化设备原则上停机；如果颗粒物浓度极高，可极低风量内循环，禁止长时间运行；
   • 理由：除湿阶段库房空气含湿量高，除酸滤料吸附水汽，除酸活性快速衰减；
2. 恒温恒湿机执行加湿工况：
   • 新风风阀强制关闭；
   • 除酸净化设备停机；高湿水汽会造成滤料板结、滋生微生物；
3. 恒温恒湿机制冷/加热工况：
   • 新风锁定关闭；仅在污染物严重超标时，短时低风量内循环，持续观察湿度变化；
4. 温湿度回落至预警区间后，再逐步恢复内循环净化；回到稳态区间，才恢复新风换气权限。

3.4 加湿、除湿与净化互锁细则

1. 互锁1：恒温恒湿加湿输出有效期间，除酸净化设备禁止启动，新风阀强制关；加湿结束，延时30分钟，库房湿度稳定后，才允许净化启动；
2. 互锁2：恒温恒湿除湿输出有效期间，禁止新风换气；仅可按需极短时间低风量内循环；除湿停机冷却延时15分钟结束，湿度稳定后，恢复正常净化调度；
3. 互锁3：新风风阀开启期间，持续对比室外温湿度；室外湿度＞60%RH或者室外温度超出14~24℃区间，直接锁定新风，不允许换气； 室外气象参数可增加室外温湿度探头采集，作为新风开启的前置判断条件。

3.5 多台设备均衡轮换逻辑

同一库房部署多台恒温恒湿、多台除酸净化设备时：

1. 稳态下，除酸净化机组错开运行时间，轮流执行除酸任务，不全部同时开启；
2. 恒温恒湿机组轮换，避免一台常年做主机；
3. 滤料计时独立：每台净化设备单独记录运行时长，到达滤料寿命阈值，平台弹窗提醒更换滤料，同时降低该设备运行优先级，优先启用其他完好机组。

3.6 手动/自动切换逻辑

1. 自动模式：网关按照上述分级协同逻辑自动调度，所有联动动作写入日志；
2. 手动模式：管理员单独控制恒温恒湿、净化设备，自动协同逻辑暂停；适合滤料更换、设备检修、库房消杀；
3. 权限管控：切换手动模式需要管理员权限，支持设置定时自动切回自动模式，防止检修后遗忘。

四、告警机制与故障协同策略

1. 恒温恒湿机故障告警：压缩机故障、缺水、传感器失效，系统标记故障；提升净化内循环优先级，依靠净化维持基础空气品质，同时推送紧急告警通知运维人员；
2. 除酸净化故障告警：风机故障、滤料压差超标、耗材到期；系统自动切到其他正常净化机组，无可用净化设备时，平台持续提醒；
3. 协同异常告警：开启新风后，短时间内湿度快速爬升，判定新风引入湿负荷超标，自动关新风并告警；
4. 防抖逻辑：参数持续超标超过3个采样周期才判定告警，规避瞬时气流扰动带来的误报。

五、点位布置与施工调试要点

1. 温湿度测点：库房多点布设，取区域均值参与控制，避开恒温恒湿出风口、净化送风口；
2. 空气质量测点：布置在库房回风区域，远离净化出风口，反映库房本体空气真实状态；
3. 室外温湿度探头：安装在库房外墙阴凉处，不暴晒、不淋雨，作为新风开启的前置判断；
4. 接线与网络：采用POE以太网传感器，物联网VLAN独立隔离，和办公网业务网隔离；
5. 调试步骤： ① 单独调试恒温恒湿自身滞回、启停保护； ② 单独调试除酸净化内循环、新风风阀动作； ③ 加载协同逻辑，模拟稳态、预警、超标三种工况测试联动； ④ 模拟加湿、除湿工况，验证新风强制闭锁、净化停机互锁； ⑤ 72小时试运行，观察温湿度曲线、净化启停时序，微调阈值和延时参数； ⑥ 交付资料：联动逻辑说明、接线图、设备寄存器表、耗材台账、运维手册。

六、方案优势

1. 解决传统两套设备独立运行的对冲问题，净化换气不再破坏库房温湿度稳态，满足档案规范的波动指标；
2. 保护除酸滤料，在高湿加湿、除湿工况下限制净化运行，延长滤料使用寿命，降低耗材更换成本；
3. 分级策略清晰，温湿度优先，兼顾除酸净化目标，适配古籍、特藏库等高等级档案库房；
4. 支持存量改造和新建项目，干接点、Modbus两种对接方式兼容市面上主流恒温恒湿、除酸净化一体机；
5. 本地网关离线联动，断网不失控，所有联动日志、环境数据可审计，适配档案馆验收、等保测评；
6. 可平滑扩展到档案十防体系，接入烟感、水浸、光照、门禁，升级完整智慧库房管控。

七、适用边界说明

1. 适用场景：综合档案馆、机关档案室、企事业单位档案库房、古籍特藏库；
2. 前提条件：除酸净化设备新风风阀可控，支持内循环/新风模式分开调度；如果净化设备新风不可控，不建议长时间开启净化；
3. 本逻辑为环境协同控制，无法替代设备本体的安全保护，恒温恒湿机、净化设备本身的过载、缺水、过热保护需要保留设备原生硬件保护；
4. 强腐蚀、防爆特殊库房，需要选用防爆型感知终端与防爆净化设备。

八、总结

恒温恒湿与除酸净化协同控制，本质是一套多目标优先级调度系统，不再简单定时启停净化设备。在库房温湿度稳定优先的框架下，根据库房实时状态动态选择内循环除酸或者新风换气除酸，在加湿、除湿等高负荷调湿阶段锁定新风、限制净化运行，既满足档案防酸化、过滤颗粒物的长期保存需求，又守住DA/T规范对库房温湿度波动的硬性约束，是智慧档案馆区别于普通机房动环控制的特色自动化逻辑。
