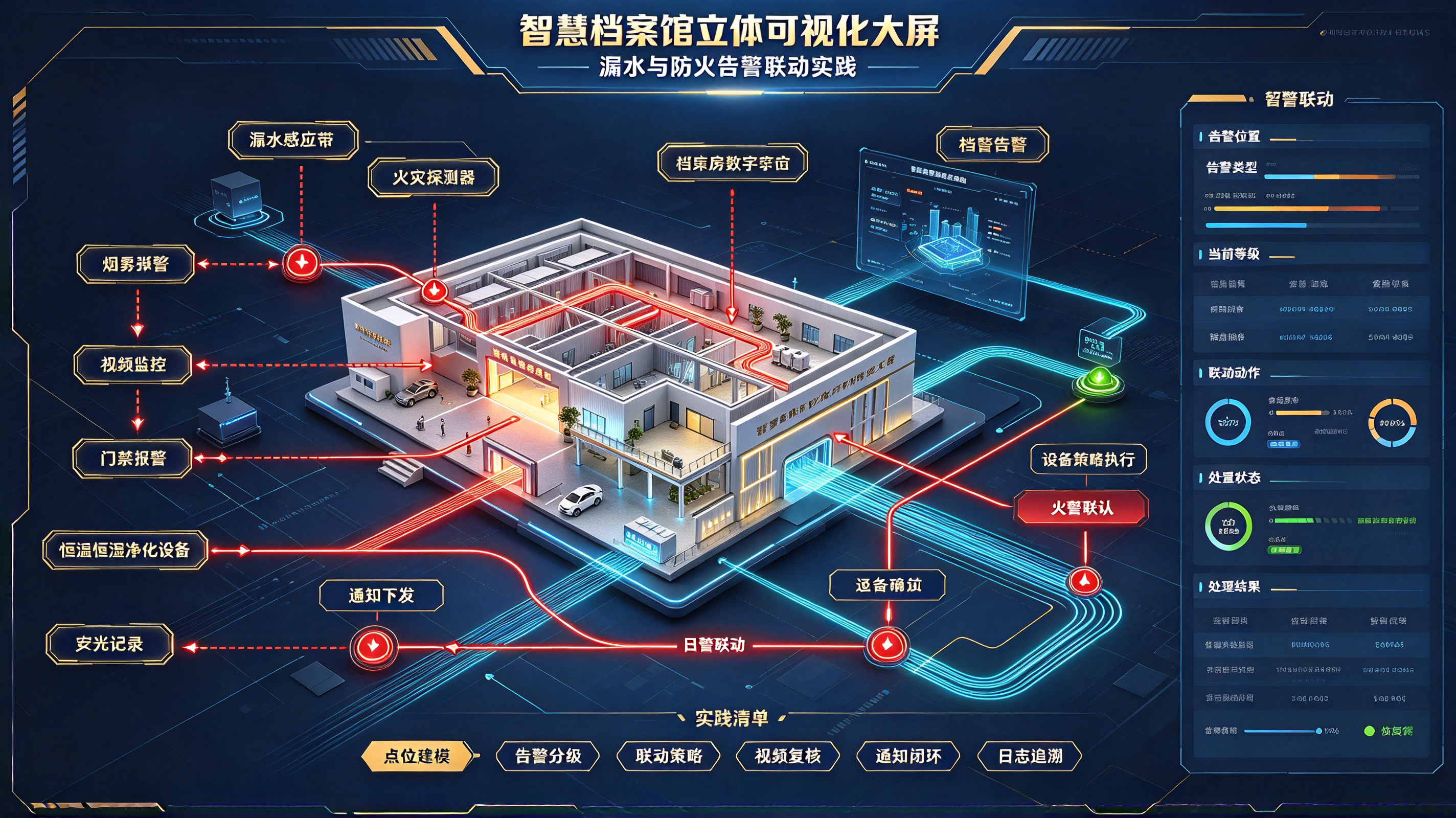

智慧档案馆立体可视化大屏，档案库房漏水、防火告警联动实践

智慧档案馆立体可视化大屏，档案库房漏水、防火告警联动实践

物联网 · 智慧档案馆 · 环境监控 · 盛世宏博

【关键词】3D立体可视化、数字孪生大屏、档案库房漏水监测、消防告警联动、DA/T 42-2022、DA/T 106-2025、边缘联动、告警优先级、高压细水雾、气体灭火、十防一体化 【标签】#智慧档案馆3D大屏 #档案库房漏水防火联动 #数字孪生告警处置 #档案十防物联网 #消防联动时序控制

目录

1. 项目背景与业务痛点
2. 规范依据、建设目标与告警分级体系
3. 整体架构：感知层、边缘联动层、中台引擎、3D可视化大屏展示层
4. 漏水监测子系统部署、点位规划、硬件选型与信号接入
5. 防火探测子系统部署、消防主机对接、信号隔离与安全边界设计
6. 立体可视化大屏功能设计、3D渲染交互逻辑与告警展示范式
7. 漏水告警完整联动时序、处置策略、防抖与防误报机制
8. 防火告警完整联动时序、烟气抑制、疏散与灭火协同逻辑
9. 告警冲突治理：火警、漏水、常规环境告警优先级调度
10. 通信协议、信号采集与隔离方案（Modbus/干接点/消防协议）
11. 大屏告警联动视频、门禁、声光、工单、移动端推送闭环
12. 信创适配、权限审计、日志存证与等保合规设计
13. 现场调试、故障注入测试、联调踩坑与根因复盘
14. 运维策略、演练机制、灰度上线与版本迭代
15. 落地交付物、验收指标与长期价值总结

1. 项目背景与业务痛点

档案库房属于高价值不可再生文物/文献存储场所，纸质档案、胶片、实物档案对水、火两类灾害耐受度极低，一旦发生管道渗水、冷凝水漫溢、电气起火，短时间内就会造成不可逆损毁。传统档案馆普遍存在几个典型短板：第一，漏水、消防信号独立在消防主机、水浸控制器本地显示，没有和库房空间模型绑定，值班人员只能看到一条告警文字，无法快速定位是哪一间库房、哪一段管道、哪一组密集架附近发生险情；第二，消防系统、漏水监测、恒温恒湿、新风、门禁、视频监控相互孤立，告警触发后依靠人工手动处置，极易出现误操作，比如火警时继续开启新风助长烟气扩散，漏水时加湿设备持续注水扩大灾情；第三，大屏大多是二维平面图，仅做简单数据看板，缺少空间立体表达，无法直观展示烟气扩散、积水蔓延趋势，应急指挥缺少可视化支撑；第四，告警时序混乱，漏水、火警、温湿度越限同时发生时，系统没有优先级调度，多条告警弹窗堆叠，值班人员无法识别最高风险事件；第五，告警日志分散，消防主机日志、漏水日志、环境监控日志独立存储，事故溯源、审计、DA/T档案验收缺少统一凭证。

本实践基于国产化3D立体可视化大屏，打通漏水监测、火灾探测、消防主机、动环设备、门禁、视频、声光告警、工单平台，构建“感知采集—边缘本地快速联动—中台规则调度—3D孪生可视化呈现—人工处置留痕”的闭环体系，区分边缘本地应急联动与平台可视化联动，保障断网场景下基础应急动作依然可靠执行，网络正常时大屏提供全域态势、定位、推演、指挥能力，适配综合档案馆、城建档案馆、企事业单位专业档案库房改造项目，对齐DA/T 42-2022《档案库房技术管理规范》、DA/T 106—2025《档案馆消防安全管理规范》、DA/T 45—2021《档案馆高压细水雾灭火系统技术规范》等行业标准。

很多项目在落地阶段容易混淆两个概念：消防专业灭火动作（气体灭火、高压细水雾）由消防主机按照消防规范独立控制，物联网平台只做信号采集、状态展示、辅助联动，不接管消防灭火控制回路，这是档案消防联动方案最重要的安全红线，也是本文反复强调的边界约束。物联网平台的定位是辅助预警、辅助疏散、切断助燃设备、联动视频、可视化指挥，而不是替代消防主机的灭火逻辑。漏水系统则属于动环安防子系统，可由边缘网关直接执行关阀、启停排水泵等应急动作，属于十防体系内防水模块。

2. 规范依据、建设目标与告警分级体系

2.1 核心规范清单

DA/T 42-2022 档案库房技术管理规范；DA/T 106—2025 档案馆消防安全管理规范；DA/T 45—2021 档案馆高压细水雾灭火系统技术规范；JGJ25档案馆建筑设计规范；GB50116火灾自动报警系统设计规范；GB50016建筑设计防火规范；等保2.0三级安全要求。

2.2 建设目标

1. 全域立体感知：在3D孪生模型中还原库房、管道、密集架、传感器、消防设备空间位置，漏水、火警触发时自动聚焦告警点位，空间锚点高亮；
2. 分级闭环联动：区分漏水、火警一级紧急告警，温湿度、粉尘、有害气体二级告警，设备离线、通信故障三级告警，定义严格的优先级与时序；
3. 双链路保障：边缘网关本地硬联动优先，不依赖大屏、云平台网络；大屏作为指挥展示层，负责态势呈现、视频弹窗、工单下发、人工确认、事件回放；
4. 全流程留痕：告警触发、设备动作、人工确认、消警、处置全过程日志上链存证，满足档案安全审计、消防检查、专项验收；
5. 国产化适配：3D渲染引擎、中台、边缘网关、数据库适配银河麒麟、统信UOS、飞腾/鲲鹏信创服务器，不依赖国外闭源组件。

2.3 告警分级（统一调度规则）

• 一级紧急告警（最高优先级，抢占所有常规自动控制）：火警确认、大面积定位漏水、高压细水雾/气体灭火启动信号；触发后暂停所有温湿度自动调控逻辑，优先执行应急处置；
• 二级重要告警：单点局部渗水、烟雾预警（预告警，未确认火警）、温湿度持续超标、有害气体超标；不中断其他应急告警，仅弹窗提示、推送通知；
• 三级一般告警：传感器断线、网关离线、设备通信故障、阈值临近预警；仅在告警列表滚动，不抢占大屏焦点、不触发现场高分贝声光。

告警优先级顺序：确认火警 > 大面积漏水 > 局部渗水 > 烟雾预警 > 常规环境越限 > 设备故障告警。当火警与漏水同时发生，系统优先执行火警处置流程，大屏置顶火警视图，漏水告警降级在侧边告警栏展示，避免多告警冲突造成指挥混乱。

3. 整体架构：感知层、边缘联动层、中台引擎、3D可视化大屏展示层

四层架构解耦，应急动作下沉边缘，态势展示汇聚大屏，是保障可靠性的核心设计思路，避免大屏服务宕机、网络中断导致应急联动失效。

第一层：感知设备层（南向现场采集） 漏水感知：定位式漏水绳、点式水浸传感器、液位变送器；部署在恒温恒湿一体机冷凝水托盘、加湿供水管道、给排水支管、穿墙套管、空调冷凝水管、窗边低洼处、管井底部；输出信号支持干接点DI、RS485 Modbus RTU、Modbus TCP； 防火感知：光电烟感、复合感烟感温探测器、电弧探测器、可燃气体探测器；接入原有火灾报警控制器（消防主机），通过消防主机RS232/RS485协议、CAN总线、消防网关输出火警、故障、监管、联动反馈信号；库房内配套高压细水雾、七氟丙烷气体灭火装置，灭火回路由消防主机独立管控； 配套联动执行设备：电动供水球阀、排水泵、新风机、恒温恒湿消毒净化一体机、臭氧消毒单元、门禁控制器、声光报警器、网络摄像机、电动防烟防火阀； 环境基准测点：温湿度、露点、照度、PM2.5、乙酸气体传感器，作为常态十防调控基线。

第二层：边缘联动网关层（本地应急核心，断网可用） 国产化工业边缘网关，双网口隔离测控VLAN与管理VLAN，硬件看门狗、掉电缓存。网关内置联动规则引擎，预加载漏水、火警联动脚本，所有一级告警的紧急动作优先在边缘侧直接执行，不需要等待大屏平台下发指令。网关采集传感器原始信号，做防抖滤波、持续判定、故障识别；同时向上转发归一化告警报文、实时测点数据、设备状态至中台；网关本地缓存告警事件，断网恢复后补传日志，保证大屏事件不丢失。 网关输出控制回路做继电器隔离，消防相关联动输出采用无源干接点，不直接侵入消防主机内部控制回路，只提供辅助信号。

第三层：业务中台与规则引擎层 中台接收边缘网关上报的标准化数据，统一设备模型、告警模型、空间模型；规则引擎负责跨区域协同联动、告警降噪、去重、告警升级、工单分发、消息推送；中台维护整套3D孪生空间资产库，每一个传感器、消防点位、密集架、管道都绑定唯一空间坐标，同步向大屏推送渲染指令；中台对接OA、运维工单平台、短信、企业微信、电话语音告警通道。

第四层：3D立体可视化大屏展示层（指挥展示层） 大屏采用WebGL轻量化三维渲染引擎，支持整机库房集群、单栋档案馆、单库房逐级漫游；加载BIM轻量化模型，还原墙体、门窗、密集架、风管、给排水管路、桥架、传感器点位；接收中台推送的告警事件，执行镜头自动飞行聚焦、点位闪烁、热力渲染、扩散动画、视频弹窗、告警面板置顶；大屏只负责展示、人工确认、远程复核、回放，不直接下发紧急控制指令给现场设备，控制指令统一由边缘网关执行，防止大屏操作失误、浏览器卡死引发安全事故。

4. 漏水监测子系统部署、点位规划、硬件选型与信号接入

档案库房漏水的高发位置集中在恒温恒湿一体机进水/排水法兰、冷凝水管路、加湿供水支管、管道穿墙位置、外窗底部、管井、消防喷淋支管，普通点式水浸只能判断“有水/无水”，无法定位渗漏段，所以重点管路优先采用定位式漏水绳，低洼点位补充点式水浸传感器。

4.1 硬件选型要点

1. 定位漏水绳：导电式定位绳，支持沿绳米级定位，Modbus RTU输出渗漏距离，适合长距离管道沿线敷设；响应速度≤3s，具备断线故障上报功能，避免传感器损坏后系统无感知；
2. 点式水浸电极：适合托盘底部、低洼点位，干接点输出，低成本高可靠，配合继电器接入边缘网关DI通道；
3. 电动球阀：选用断电关闭型常闭阀，一旦网关失电，供水阀自动切断，是漏水场景的兜底安全设计；
4. 排水提升泵：配套液位浮球开关，高水位自动启动，低水位停止；
5. 采集隔离：所有水浸信号接入前增加防雷、防浪涌模块，库房潮湿环境下防止信号口短路烧毁网关。

4.2 点位布放规范

• 恒温恒湿一体机：进水法兰、冷凝水托盘下方敷设1~2米定位漏水绳；
• 加湿供水主管、支管：沿管道底部敷设定位漏水绳，管道转弯、接头位置加密；
• 空调冷凝排水管：沿排水坡度低点敷设；
• 外窗、墙体渗漏风险区：窗台底部布设点式水浸；
• 管井、泵房：底部布设液位变送器+水浸传感器，监测积水深度；
• 线缆敷设：漏水绳不能和强电电缆同槽，避免干扰误报。

4.3 信号接入与误报抑制

漏水信号最容易出现的问题是冷凝水飞溅、结露、灰尘潮湿造成瞬时误报，边缘网关必须做持续判定防抖：单点水浸信号连续稳定维持6s以上，才判定为真实漏水，瞬时脉冲信号直接过滤；同时区分“传感器断线故障”和“漏水告警”，两种事件在大屏上标记不同颜色，故障告警不触发关阀动作，仅通知运维人员检修传感器。 信号接入方式：短距离点位DI干接点接入网关；长距离管路定位漏水绳采用RS485总线，Modbus RTU轮询，总线末端增加终端电阻；点位集中区域汇聚到工业交换机，转为Modbus TCP上送网关。

5. 防火探测子系统部署、消防主机对接、信号隔离与安全边界设计

档案库房防火方案必须严格遵守消防法规，物联网平台不能接管消防灭火控制回路，灭火逻辑由消防主机独立闭环，这是整个方案不可逾越的红线。物联网系统的定位是：采集消防主机上报的火警、故障、监管、联动反馈信号，在3D大屏可视化展示，联动安防、环境、门禁、视频系统做辅助疏散与抑烟动作，不干预气体灭火、细水雾喷放时序。

5.1 探测点位布局

库房内分区布置光电烟感+感温复合探测器，相比单一烟感，区分阴燃明火、高温起火；电气柜、UPS、配电柜内部加装电弧探测器，提前预警电气火灾；特藏库房、胶片库房增设可燃气体探测器；探测器接入原有火灾报警控制器，由消防主机完成火警确认、多探测器与逻辑与/或判断，过滤单探测器误报。

5.2 消防主机对接方式（三种主流方案）

方案一：串口协议对接（最常用）：消防主机RS232/RS485输出标准消防协议（如海湾、利达、泰和安配套协议），消防网关解析后以Modbus TCP、MQTT上报边缘网关；仅读取主机上报事件，不写入、不修改消防主机内部逻辑； 方案二：干接点继电器输出：消防主机火警继电器无源触点输出，接入网关DI通道，适合老旧主机不支持协议输出场景；缺点是只能区分“火警/正常”，无法拿到具体探测器位置、故障码； 方案三：消防联网平台对接：对接城市消防远程监控平台，接收标准化火警报文，适合档案馆集群项目。

所有对接链路增加光电隔离模块，电气上隔离消防主机回路与物联网网关回路，防止物联网侧故障串入消防系统，造成消防主机误动作。

5.3 防火相关辅助执行设备

• 新风机、恒温恒湿一体机、臭氧消毒单元：火警确认后关停，避免气流输送烟气、助燃；
• 防火阀、排烟阀：接收消防主机联动信号，物联网平台只采集阀门状态回传大屏；
• 门禁：库房门禁全部解锁，方便人员疏散，同时锁定外部无关门禁；
• 声光告警：库房本地声光、总控室大屏声光分区分级触发；
• 摄像机：自动抓图、启动持续录像、切换预置位对准火警区域。

6. 立体可视化大屏功能设计、3D渲染交互逻辑与告警展示范式

大屏是应急指挥的可视化载体，区别于普通2D组态看板，核心价值是空间定位、态势推演、事件回放，大屏界面分为五个固定区域：3D主视窗口、告警置顶面板、设备状态侧边栏、实时视频弹窗区、操作确认面板。

6.1 3D模型与空间锚点设计

基于BIM轻量化模型构建数字孪生场景，保留墙体、房门、密集架、风管、给排水管道、桥架、传感器、消防点位的空间坐标；每个传感器、烟感、水浸、阀门都绑定独立空间锚点，在三维场景中以图标标识；支持鼠标拖拽漫游、滚轮缩放、视角复位、库房快速导航菜单；支持分层显示：隐藏管线层、隐藏密集架层、只显示告警点位层，方便快速排查。

6.2 一级告警（火警/大面积漏水）展示范式

1. 自动镜头飞行：告警触发瞬间，大屏镜头自动平滑移动、聚焦到告警点位，锁定该库房视角；
2. 锚点脉冲高亮：火警点位红色高频闪烁，漏水点位蓝色脉冲闪烁，叠加半透明警示光晕；
3. 扩散动画：漏水场景叠加积水蔓延渐变动画，沿管道、地面低洼方向渲染蓝色扩散区域；火警场景叠加烟气扩散半透明烟雾粒子效果，模拟烟气沿风管、门缝扩散趋势；动画仅为指挥参考，不替代专业消防烟气仿真；
4. 弹窗置顶：画面自动弹出该区域摄像机实时视频窗口，画面叠加告警标签、时间戳、点位名称；
5. 告警面板置顶：一级告警固定在最上方，红色底色，标注告警类型、位置、触发时间、当前执行动作、处置状态；
6. 大屏声光同步：总控室大屏配套高分贝声光报警器，一级告警触发后启动；二级告警仅大屏弹窗，不启动高分贝声光。

6.3 二级、三级告警展示范式

二级告警橙色标记，不强制镜头跳转，在告警列表置顶，点击后手动跳转至对应点位；三级告警黄色标记，仅在告警列表滚动，不抢占主视图。

6.4 交互功能

• 告警确认：值班人员授权账号点击确认告警，记录确认人、确认时间；确认后闪烁频率降低，保留告警标记，直到故障复位；
• 事件回放：支持调取历史告警时间切片，回放当时3D场景、视频、设备动作时序，用于事故复盘；
• 分区隔离展示：多库房集群场景，支持单独锁定某一个库区，屏蔽其他区域无关告警；
• 台账快捷查看：点击传感器、消防设备锚点，弹出设备卡片，展示型号、IP、最近校准时间、历史告警记录。

6.5 大屏性能优化要点

WebGL轻量化渲染，模型减面、纹理压缩；告警粒子动画做阈值限流，同时多告警时限制粒子数量，防止浏览器卡顿；数据推送采用增量推送，只推送变化点位状态，不整帧全量刷新模型；支持双屏、多屏拼接，适配指挥中心超大屏。

7. 漏水告警完整联动时序、处置策略、防抖与防误报机制

漏水联动分为边缘本地时序（优先执行）和大屏可视化联动（同步执行），时序严格排序，防止动作冲突。 触发判定条件：定位漏水绳/水浸传感器信号持续稳定6s，判定为真实漏水，触发一级告警；如果是单点小渗漏，配置为二级告警，不切断供水总阀，仅推送预警。

漏水标准动作队列（边缘网关顺序执行）

T0：漏水信号确认，锁存告警状态，禁止常规温湿度自动调节逻辑； T0+0.5s：下发指令关闭该区域供水电动球阀（断电关阀型，硬件兜底）； T0+2s：关闭加湿单元、停止恒湿机加湿回路； T0+3s：启动排水泵（高水位条件下）； T0+4s：开启本区域声光告警； T0+5s：上报标准化告警报文至中台； 中台同步推送指令至大屏：镜头聚焦、蓝色锚点闪烁、积水动画、视频弹窗； 同步推送消息：企业微信、短信、语音电话通知库房管理员； 持续监测：当漏水信号消失，进入复位等待窗口（默认15min），防止短暂停水后再次渗漏；等待窗口结束后，需要管理员人工确认消警，系统才允许自动恢复供水与加湿，禁止自动复位开阀，避免反复渗漏。

漏水场景风险隔离策略

1. 分区隔离：供水阀按库房分区控制，A库房漏水只关闭A区供水，不影响其他库房加湿供水；
2. 日志锁存：告警期间所有阀门动作、传感器数值独立写入不可篡改日志；
3. 误报兜底：如果是传感器故障断线，标记为设备故障，不执行关阀动作，避免误关供水影响正常库房；
4. 大屏权限：大屏只提供“查看、确认告警”，远程开阀操作需要双人复核权限，日志记录操作人。

8. 防火告警完整联动时序、烟气抑制、疏散与灭火协同逻辑

火警信号来源是消防主机输出的火警确认信号，单烟感预告警属于预警，不触发一级紧急联动；只有消防主机完成复合逻辑判定、输出火警确认后，才启动整套辅助联动流程。再次强调：气体灭火、高压细水雾喷放时序由消防主机独立控制，物联网系统只采集喷放反馈信号，在大屏展示，不输出喷放指令。

火警辅助联动时序（边缘网关执行）

T0：收到消防主机火警确认信号，全局锁止所有常规环境自动控制，所有温湿度闭环逻辑暂停； T0+1s：关停本区域新风机、恒温恒湿一体机、臭氧消毒单元，关闭送风防火阀，阻断气流助燃、烟气扩散； T0+2s：解锁本库房及疏散通道门禁，保持疏散出口常开； T0+3s：启动库区声光告警，区分疏散提示音； T0+4s：网关上报火警报文至中台； 中台下发大屏指令：镜头自动聚焦火警分区、红色锚点高频闪烁、烟气粒子动画、视频弹窗、大屏红色告警置顶； 同步推送紧急告警给所有值班人员，电话语音强提醒； 持续采集消防主机反馈信号：阀门状态、灭火装置启动信号、故障信号，实时回显到大屏； 火警复位：消防主机火警复位后，系统进入30min冷却等待窗口，窗口结束后，管理员现场确认、人工消警，才允许恢复新风、恒温恒湿自动运行，防止复燃风险。

跨库区协同策略（多库房集群）

A库房火警确认：A区关停送风、门禁解锁；相邻库房关闭互通防火风阀，启动视频持续录像，侧边栏预警，不触发相邻库房高分贝声光，避免全域恐慌；总控大屏自动切换到集群总览视图，标记整个防火分区范围。

9. 告警冲突治理：火警、漏水、常规环境告警优先级调度

现场最容易出现的故障就是告警并发冲突，比如同一库房同时漏水+烟感预警、火警叠加温湿度超标，如果没有优先级调度，会出现动作冲突、大屏弹窗堆叠、告警风暴。 网关内置优先级调度器，固定抢占规则：

1. 火警确认信号到来，直接抢占所有其他告警，漏水、温湿度越限告警降级为后台次要告警，大屏置顶火警视图，漏水告警移入侧边告警队列，不执行漏水关阀以外的新增动作；
2. 大面积漏水告警优先级高于烟雾预警（未确认火警），烟雾预警降级展示；
3. 二级、三级告警在一级告警激活期间，只做日志记录，不触发声光、不推送短信电话；
4. 告警排队机制：同一时间多个同等级告警，按发生时间顺序排队，依次在大屏展示，不一次性全部弹窗；
5. 告警互斥锁：同一区域火警期间，禁止任何加湿、送风、排水以外的自动控制输出，防止动作逻辑打架。

10. 通信协议、信号采集与隔离方案（Modbus/干接点/消防协议）

整套系统采用混合协议组网，兼顾老旧设备和新设备：

• 漏水定位绳、温湿度变送器：RS485 Modbus RTU，总线式采集；
• 以太网水浸、网关、恒温恒湿一体机：Modbus TCP；
• 消防主机、继电器输出：无源干接点DI，光电隔离；
• 视频摄像机：ONVIF协议，云台预置位、抓图、录像；
• 中台与大屏之间：MQTT推送实时状态、告警事件，WebSocket做前端实时渲染；
• 所有跨系统对接设置通信心跳，心跳中断判定设备离线，大屏标记离线故障。

网络安全隔离：测控VLAN（传感器、网关、消防干接点回路）、管理VLAN（大屏、中台服务器）、办公VLAN三层隔离；防火墙ACL仅放行MQTT、Modbus TCP、ONVIF必要端口；消防网关单独独立网段，禁止其他设备访问消防主机接口；所有网关、服务器禁用不必要端口，信创主机采用密钥登录，关闭密码登录。

11. 大屏告警联动视频、门禁、声光、工单、移动端推送闭环

告警闭环不局限于本地设备动作，要打通指挥、处置、留痕全链路：

1. 视频联动：告警触发自动调用该区域摄像机，弹窗、抓拍第一张告警图片，启动连续录像；支持大屏直接点击视频画面，切换云台预置位；录像文件按告警事件编号归档；
2. 门禁联动：火警解锁疏散门禁；漏水场景不解锁门禁，防止无关人员进入泡水库房造成档案二次损坏；
3. 声光分级：总控室大屏声光、库房本地声光分开配置；一级告警两地声光，二级告警仅库房本地提示；
4. 工单自动生成：一级告警触发后，中台自动生成运维工单，携带告警位置、类型、时间、视频截图，派发给对应责任人；处置完成后，运维人员回传处置记录、现场照片，工单归档；
5. 多端同步：大屏、PC运维端、手机H5、小程序同步告警，移动端支持查看3D简化模型、视频、确认消警。

12. 信创适配、权限审计、日志存证与等保合规设计

信创适配：3D大屏前端基于国产浏览器兼容适配，中台部署在银河麒麟V10服务器，数据库采用达梦、人大金仓；边缘网关支持麒麟嵌入式系统，协议栈国产化，无国外闭源组件。 权限体系：RBAC角色权限分离，值班员仅查看、确认告警；运维人员可以配置联动规则；管理员拥有双人复核的远程控制权限；所有操作、告警、消警、远程控制都绑定账号、IP、时间戳，日志不可篡改。 日志存证：告警事件、设备动作、大屏操作日志独立存储，保留周期不少于3年，满足DA/T档案安全审计、消防检查溯源；日志支持按库房、时间、告警类型导出报表。 等保三级适配：访问控制、审计日志、通信加密、边界隔离、入侵检测、账号定期轮换、密码策略、备用电源配套，告警链路配套UPS，断电后网关、大屏、声光告警持续工作不少于90分钟。

13. 现场调试、故障注入测试、联调踩坑与根因复盘

13.1 分阶段调试流程

第一步：单点设备调试，逐个校验水浸、烟感、阀门DI/DO信号，确认采集、控制回路正常； 第二步：边缘网关本地联动调试，断开中台、大屏网络，单独测试漏水、火警本地联动时序，验证断网下应急动作是否正常； 第三步：中台与大屏联调，验证告警推送、镜头聚焦、动画、视频弹窗、告警优先级； 第四步：故障注入测试，模拟漏水、火警、网络中断、网关断电、传感器断线、多告警并发场景； 第五步：72h稳定性试运行，统计误报率、告警推送时延、联动动作成功率。

13.2 现场高频踩坑复盘

坑1：直接把消防主机火警信号接入物联网DO回路，试图由平台控制灭火；风险：违规，消防验收不通过；解决：只采集信号，不接管灭火回路，干接点隔离。 坑2：漏水防抖时间设置太短，冷凝水飞溅频繁误报；解决：统一6s持续判定，区分瞬时脉冲和稳定渗漏。 坑3：大屏下发控制指令替代边缘联动，断网后无法关阀、关停新风机；解决：紧急动作全部下沉边缘，大屏只做展示确认。 坑4：火警和漏水同时触发，两套联动逻辑同时执行，动作冲突；解决：网关优先级调度器，火警优先，锁止其他非必要动作。 坑5：告警自动复位，漏水消退后自动开阀；风险：反复渗漏，无人核查；解决：一级告警必须人工确认消警。 坑6：3D模型点位坐标偏差，告警聚焦到错误位置；解决：施工阶段现场校准BIM锚点，和传感器物理位置一一对应。

14. 运维策略、演练机制、灰度上线与版本迭代

14.1 日常运维

定期巡检漏水绳、水浸电极，清除表面积尘；定期测试消防主机告警输出链路；每季度全流程联动演练；传感器每年校准，校准记录录入大屏资产台账；网关定期备份联动规则配置。

14.2 应急演练机制

每月桌面推演，每季度现场实操演练：模拟漏水、火警场景，测试大屏告警、联动、疏散、工单流程；演练记录存入档案安全台账，作为档案馆安全检查材料。

14.3 灰度上线

优先单库房试点部署，试运行24h无异常，再分批扩容其他库房；联动规则修改灰度发布，先在测试分区验证，再全量更新边缘网关脚本。

14.4 迭代路线

一期：实现漏水、火警采集、边缘联动、3D大屏可视化、视频工单闭环； 二期：增加积水蔓延、烟气仿真数值推演，接入消防物联网平台； 三期：接入AI视频烟火识别，作为消防探测器的补充预警； 四期：和档案馆一体化业务平台打通，告警联动档案出入库管控。

15. 落地交付物、验收指标与长期价值总结

交付清单

1. 档案馆BIM轻量化3D模型、大屏前端工程包；
2. 边缘网关联动脚本、告警规则配置文件；
3. 漏水、防火点位施工图、点位坐标对照表、接线图；
4. 消防对接协议文档、隔离方案说明；
5. 测试报告、故障注入测试记录、演练方案；
6. 运维手册、权限配置手册、告警处置SOP；
7. 审计日志导出模板、DA/T规范配套安全报表模板。

核心验收指标

• 漏水告警从信号稳定确认到边缘关阀动作时延≤5s；
• 火警信号上送大屏、视频弹窗时延≤3s；
• 断网状态下，边缘网关漏水、火警联动动作100%正常执行；
• 漏水误报率≤0.5次/月；
• 告警日志留存≥3年，不可篡改；
• 大屏告警聚焦定位误差在模型空间内不超过1个库房分区。

方案总结

智慧档案馆立体可视化大屏不是简单的可视化装饰，而是漏水、防火重大风险的指挥中枢。本实践的核心设计思想是**“边缘兜底、平台指挥、大屏呈现、消防自治”**，把保命、保档案的应急控制下沉到边缘网关，不依赖上层大屏和网络；3D孪生大屏解决传统告警“只知告警、不知在哪、不知如何处置”的痛点，用空间化、可视化方式支撑应急指挥；同时严格守住消防边界，不越权接管消防灭火控制回路，兼顾功能实用性、消防合规、档案行业规范、等保安全多重要求。该方案可以直接复用在综合档案馆、城建档案馆、机关企事业单位档案库房、特藏库房的智能化改造项目，也可以扩展接入防盗、防有害气体等其余十防告警类型，逐步完善整套立体可视化安全体系。
