使用matplotlib的三维曲面图使用dataframe列输入数据
使用matplotlib的三维曲面图使用dataframe列输入数据
提问于 2020-02-20 12:15:41
我有一个电子表格文件，我想输入它来使用Python中的Matplotlib创建一个3D曲面图。
我使用了plot_trisurf，它起作用了，但是我需要把轮廓轮廓投影到我可以用曲面函数就像这个例子得到的图形上。
我很难将Z数据安排在一个2D数组中，我可以使用这个数组输入plot_surface方法。我试了很多东西，但似乎都没有用。

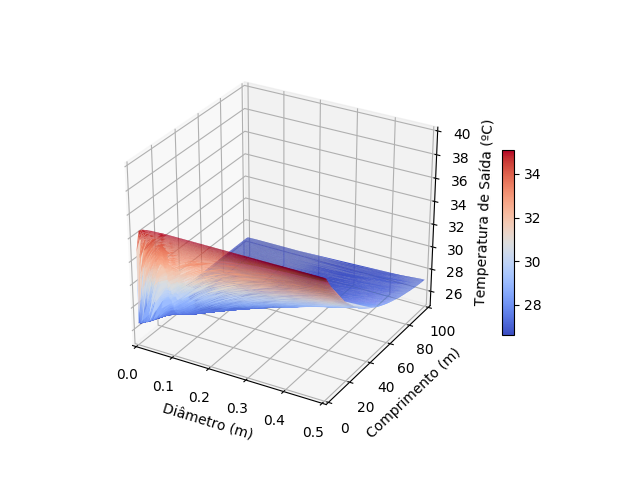

下面是我所做的工作，使用plot_trisurf
import matplotlib
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
import numpy as np
import pandas as pd
df=pd.read_excel ("/Users/carolethais/Desktop/Dissertação Carol/Códigos/Resultados/res_02_0.5.xlsx")
fig = plt.figure()
ax = fig.gca(projection='3d')
# I got the graph using trisurf
graf=ax.plot_trisurf(df["Diametro"],df["Comprimento"], df["temp_out"], cmap=matplotlib.cm.coolwarm)
ax.set_xlim(0, 0.5)
ax.set_ylim(0, 100)
ax.set_zlim(25,40)
fig.colorbar(graf, shrink=0.5, aspect=15)
ax.set_xlabel('Diâmetro (m)')
ax.set_ylabel('Comprimento (m)')
ax.set_zlabel('Temperatura de Saída (ºC)')
plt.show()
这是我的df，dataframe的一部分：
Diametro Comprimento temp_out
0 0.334294 0.787092 34.801994
1 0.334294 8.187065 32.465551
2 0.334294 26.155976 29.206090
3 0.334294 43.648591 27.792126
4 0.334294 60.768219 27.163233
... ... ... ...
59995 0.437266 14.113660 31.947302
59996 0.437266 25.208851 30.317583
59997 0.437266 33.823035 29.405461
59998 0.437266 57.724209 27.891616

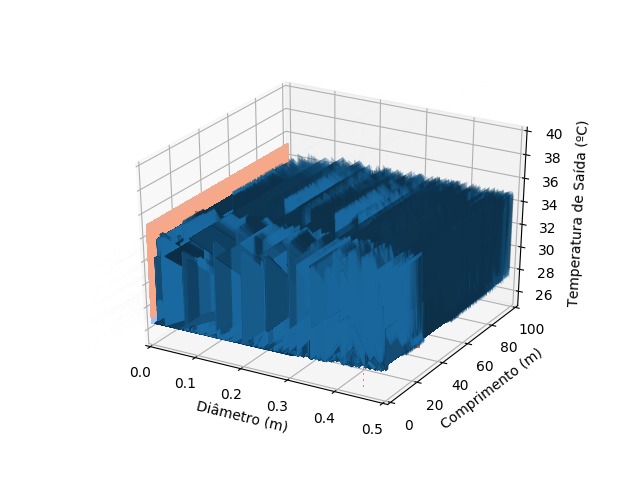

59999 0.437266 62.455890 27.709298我尝试这种方法使用plot_surface导入的数据，但是我得到的确实是一个图，但它没有工作，这里是这个图使用这种方法的方式：
非常感谢
Stack Overflow用户
回答已采纳
发布于 2020-02-21 12:25:53

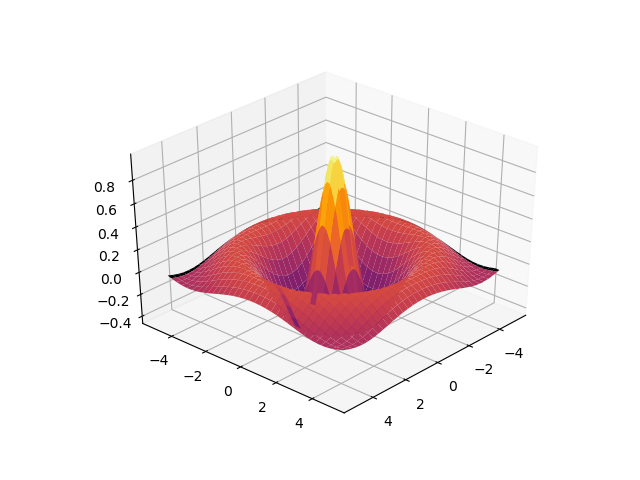

基于重新划分数据的另一种方法不需要在常规网格上指定原始数据[深受这个例子的启发；-]。
import matplotlib.pyplot as plt
import numpy as np
import matplotlib.tri as tri
from mpl_toolkits.mplot3d import Axes3D
np.random.seed(19880808)
# compute the sombrero over a cloud of random points
npts = 10000
x, y = np.random.uniform(-5, 5, npts), np.random.uniform(-5, 5, npts)
z = np.cos(1.5*np.sqrt(x*x + y*y))/(1+0.33*(x*x+y*y))
# prepare the interpolator
triang = tri.Triangulation(x, y)
interpolator = tri.LinearTriInterpolator(triang, z)
# do the interpolation
xi = yi = np.linspace(-5, 5, 101)
Xi, Yi = np.meshgrid(xi, yi)
Zi = interpolator(Xi, Yi)
# plotting
fig = plt.figure()
ax = fig.gca(projection='3d')
norm = plt.Normalize(-1,1)
ax.plot_surface(Xi, Yi, Zi,
cmap='inferno',
norm=plt.Normalize(-1,1))
plt.show()
