如何用边界画出一条道路?
EN

Stack Overflow用户
提问于 2013-10-31 16:14:49
回答 2查看 7.3K关注 0票数 1

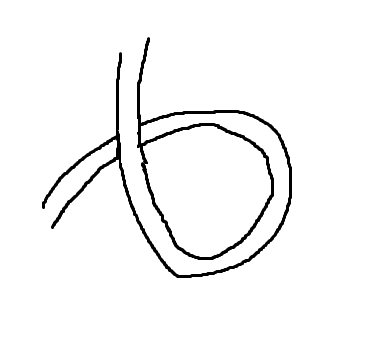

我想画一条类似于图像的路径。它有两个黑色边框,里面是白色的,而不是透明的。如何实现这一目标?尤其是关节位置。

EN

Stack Overflow用户

回答已采纳

发布于 2013-11-04 02:11:44

要获得所需的结果,您必须将路径绘制成几个部分。

您将用两个不同的Paint对象绘制两次部分,仅在笔画宽度和颜色上有所不同。绘制每个部分后,路径将被重置。代码注释应该解释其馀部分:

代码语言:javascript
运行
复制
public class SView extends View {

    Path path;
    Paint paint, paintWhite;
    RectF rf, rf2, rf3;

    public SView(Context context) {
        super(context);

        path = new Path();

        // 'paint' has a wider stroke-width
        // compared to 'paintWhite' and
        // thus becomes the border paint
        paint = new Paint();
        paint.setColor(Color.BLUE);
        paint.setAntiAlias(true);
        paint.setStrokeWidth(15);
        paint.setStyle(Style.STROKE);

        // 'paintWhite' colors the inner path
        paintWhite = new Paint();
        paintWhite.setColor(Color.WHITE);
        paintWhite.setAntiAlias(true);
        paintWhite.setStrokeWidth(12);
        paintWhite.setStyle(Style.STROKE);

        // For this example, we'll draw three
        // arcs bound by the following RectF
        // objects
        rf = new RectF(200, 200, 500, 500);
        rf2 = new RectF(200, 200, 400, 500);
        rf3 = new RectF(100, 200, 400, 500);
    }

    @Override
    protected void onDraw(Canvas canvas) {

        // First arc bound by 'rf'
        path.arcTo(rf, 0, 180);

        // Draw 'path' using 'paint'
        // and then, again using 'paintWhite'
        canvas.drawPath(path, paint);
        canvas.drawPath(path, paintWhite);

        // Reset 'path' so as to clear
        // history
        path.reset();

        // Repeat with the rest of arcs
        path.arcTo(rf2, 180, 180);
        canvas.drawPath(path, paint);
        canvas.drawPath(path, paintWhite);
        path.reset();

        path.arcTo(rf3, 0, 180);
        canvas.drawPath(path, paint);
        canvas.drawPath(path, paintWhite);

    }
}

输出:

注意:重叠的弧由RectF rf3绑定,最后绘制。

由于我们将white部分与borders一起绘制,所以您将不会以四路交叉结束。这些部件将以一种flyover的方式重叠:按照绘制的顺序。

为了提高性能(我想),您可以在重置路径之前检查路径的下一部分是否与前面的部分相交。如果下一部分是相交的,则重置和绘制两个画图对象的部分。如果没有,只需将该部分附加到路径并等待到下一个交叉口绘制它。当然,您需要维护绘制的部件的历史记录(在上面的示例中,历史记录将包含边界:'RectF‘对象)。然而,我并不是百分之百确定这是否比反复重置路径,然后绘制部分更好。

票数 23
