TRTC 云助手场景解决方案

场景介绍
在线娃娃机是基于视频流和远程操控技术，让用户通过智能手机、平板电脑或电脑等设备远程实时控制实体娃娃机的爪子，进行抓取玩具或其他奖品的游戏，可获得媲美线下抓娃娃的体验感，同时还能引来线上其他观众的围观交流。腾讯云 实时音视频 TRTC 支持音视频端到端延迟低于300ms，支持多个平台互通，用户在微信小程序、iOS、Android、Web 上运行，可随时随地参与游戏。云端录制还能录制抓娃娃的精彩瞬间，用于市场推广、提升应用的影响力。
﻿
﻿
实现方案
通常实现一个完整的在线娃娃机场景，涉及多个功能模块 媒体服务、信令服务 等。每个功能模块下的关键动作及功能点如下表所示：
功能模块
关键动作及功能点
媒体服务
音视频流推流、音视频拉流
信令服务
远程操控

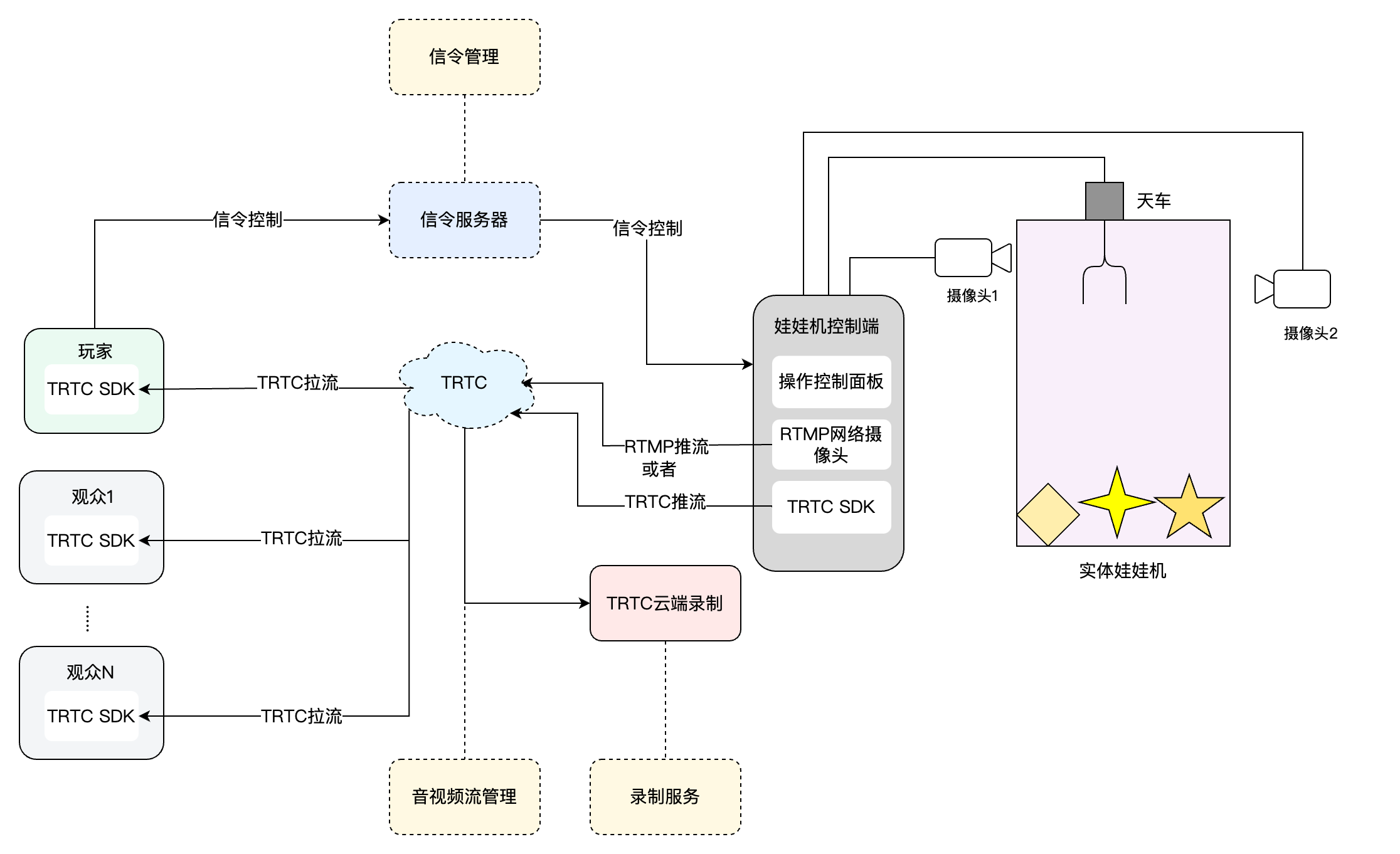

在线娃娃机的整体业务架构如下所示。娃娃机控制端配置了两个摄像头机位，用于对娃娃机进行视频采集和推流。当玩家进入游戏界面后，玩家会进入与该娃娃机相对应的 TRTC 房间，从而可以看到娃娃机摄像头采集的视频流。在进行游戏投币或充值后，玩家便可以开始控制娃娃机的爪子来抓取玩偶。观众同样可以加入游戏，观看玩家抓取的过程。
﻿
﻿
﻿
媒体服务
音视频推流
RTMP 推流上行
大多数市面上的网络摄像头或推流盒都具备 RTMP 推流的功能。利用腾讯云实时音视频 TRTC 的 RTMP 推流进房 功能，您可以将网络摄像头或推流盒推送的视频流直推到 TRTC 的房间中。
﻿
﻿
﻿

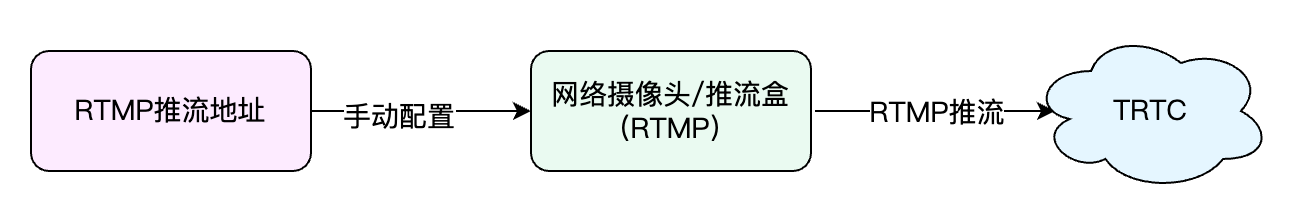

具体的流程如下：
1. 利用腾讯云实时音视频服务的 RTMP 生成规则，生成对应的 RTMP 推流地址。
2. 手动将 RTMP 推流地址配置到您的娃娃机上的网络摄像头或推流盒。
3. 启动 RTMP 网络摄像头或推流盒，使其将视频流推送到 TRTC 房间。
注意：
功能位解锁：RTMP 推流进房功能需订阅 TRTC 包月套餐 尊享版或旗舰版解锁。
控制台开通：进入腾讯云 实时音视频 > 应用管理，在应用的功能配置 > 增值功能中开启输入媒体流进房功能。
用量费用：
使用推流功能会进行转码操作，产生转码费用，详情参见 云端混流转码计费说明。
收取推流机器人在房产生的音频时长费用（注：输入在线媒体流功能产生的机器人在房费用将限免至2024年8月15日，从2024年8月16日起开始收取）。
房间内观众订阅推流进房的音视频内容会正常产生音视频通话费用，详情参见 音视频时长计费说明。
TRTC 推流上行
市面上也有与腾讯云实时音视频合作的硬件厂商，他们会在网络摄像头或推流盒上集成腾讯云实时音视频 SDK，从而能直接采集视频并推送到 TRTC 房间。
﻿
﻿
﻿

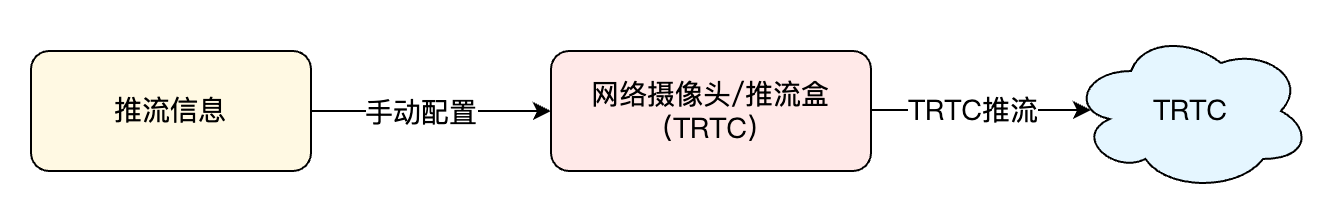

大致的流程如下：
1. 手动将 SDKAppID、UserId、RoomId、UserSig 配置到您的娃娃机上的 TRTC 网络摄像头或推流盒。
2. 启动 TRTC 网络摄像头或推流盒，使其将视频流推送到 TRTC 房间。
音视频拉流

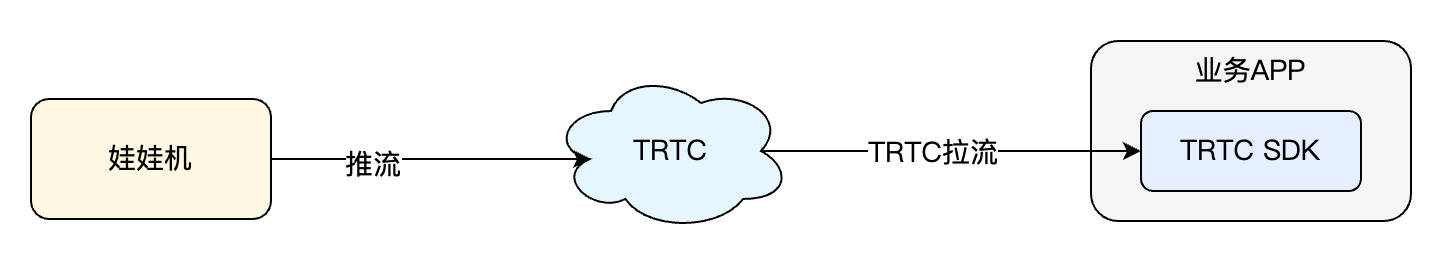

当娃娃机成功将音视频流推送至腾讯云实时音视频（TRTC）房间后，无论用户是作为玩家还是观众，都可以通过进入相应的 TRTC 房间来实时观看娃娃机的画面。
﻿
﻿
﻿
大致的流程如下：
1. 业务 App 集成腾讯云实时音视频 SDK。
2. 业务服务器负责将必要的 SDK 参数，包括 SDKAppID、UserId、RoomId 以及 UserSig 等，发至业务应用程序。
3. 用户通过业务应用程序进入娃娃机对应的 TRTC 房间，并调用 TRTC SDK 提供的拉流接口，以接收并观看实时的音视频流。
信令服务
信令服务负责控制信令同步。通常，市场上有现成的控制硬件模块，这些模块配置了多种网络通信模式，无需相应的开发工作量，只需进行配置和调试。
﻿
﻿
﻿

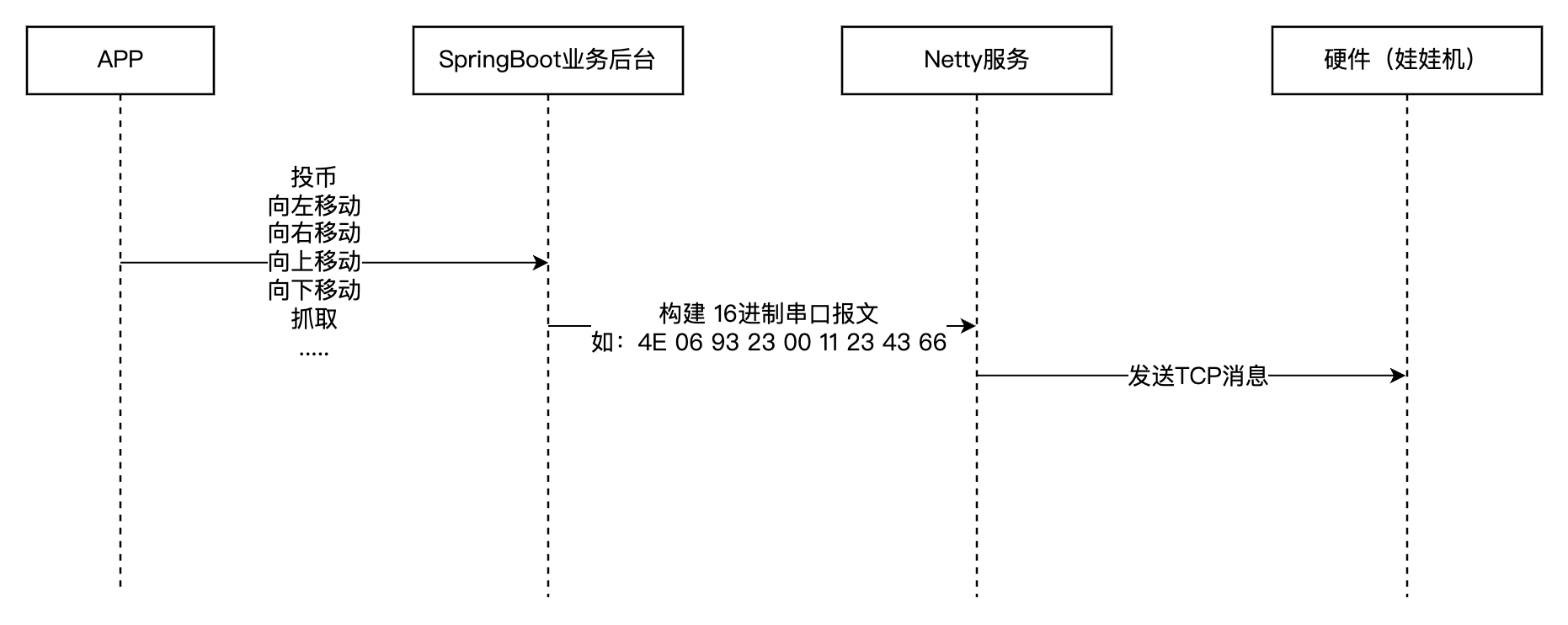

信令服务通信流程如下：
1. 应用程序 App 调用业务后台的指令接口。
2. 业务后台构建16进制串口报文，随后通过 Netty 服务发送至硬件网络模块。
3. 硬件网络模块处理串口报文，并通过操作硬件的串口来控制娃娃机。
扩展功能
录制服务
精彩回放的功能能够显著提升用户的观看体验和互动效果。用户可以随时回看抓娃娃的精彩瞬间，尤其是成功抓取娃娃的时刻。这不仅让用户能够再次体验到成功的喜悦，还帮助他们分析并提升抓娃娃的技巧。为此借助腾讯云音视频的 TRTC 云端录制的能力，能轻松实现回放的录制。
TRTC 云端录制
TRTC 的云端录制功能，不依赖云直播的能力，使用 TRTC 内部的实时录制后台进行音视频的录制，拥有更完整统一的录制体验。

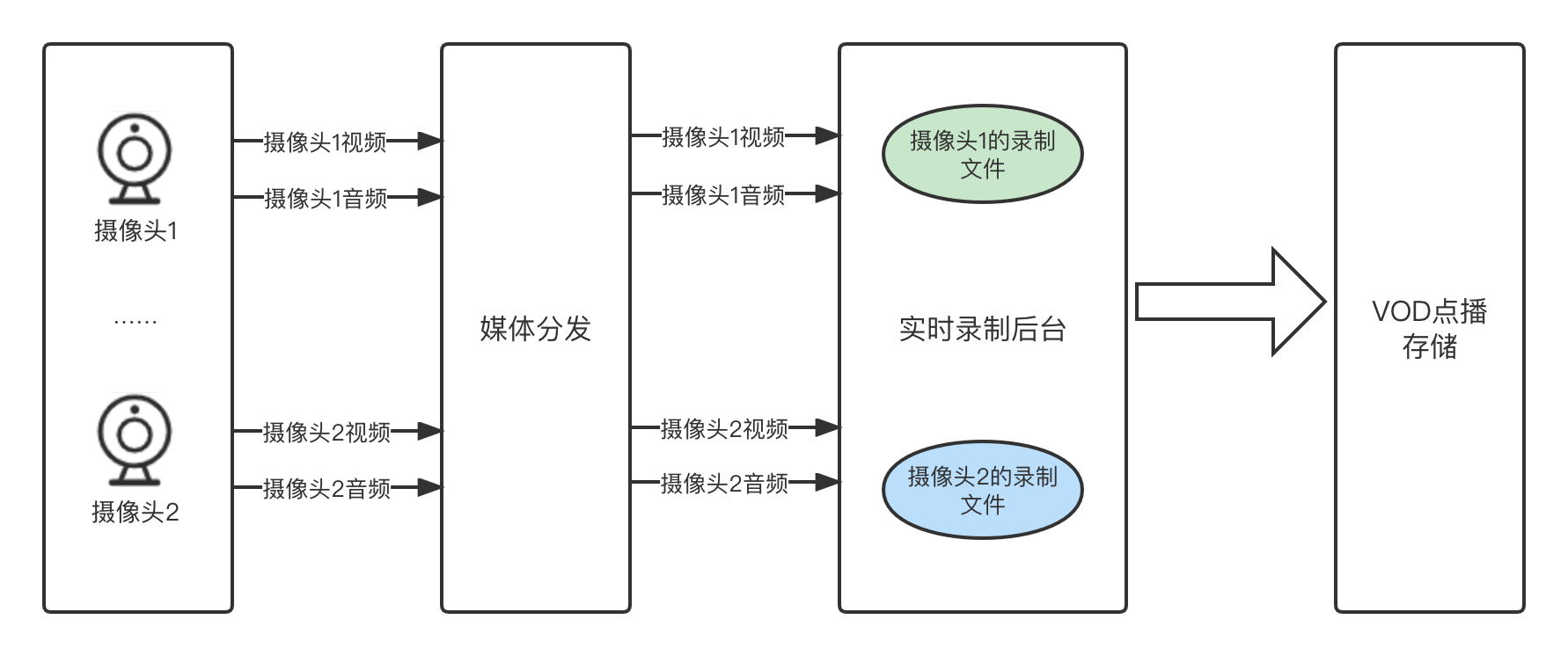

通过 TRTC 的云端录制功能，您可以将房间中的每一个用户的音视频流都录制成独立的文件（单流录制）。
﻿
﻿
﻿

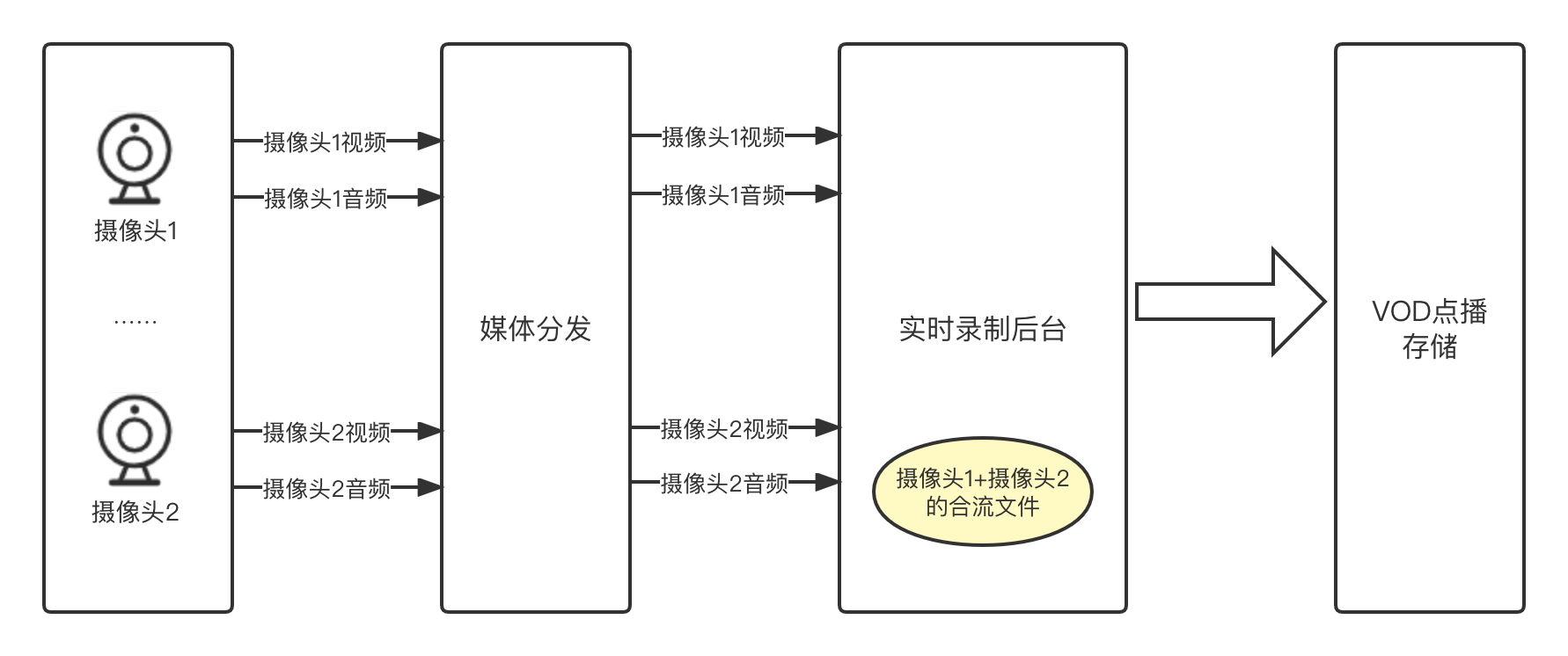

或者把同一个房间的音视频媒体流合流录制成一个文件（合流录制）。
﻿
﻿
﻿
关键业务逻辑
低时延优化方案

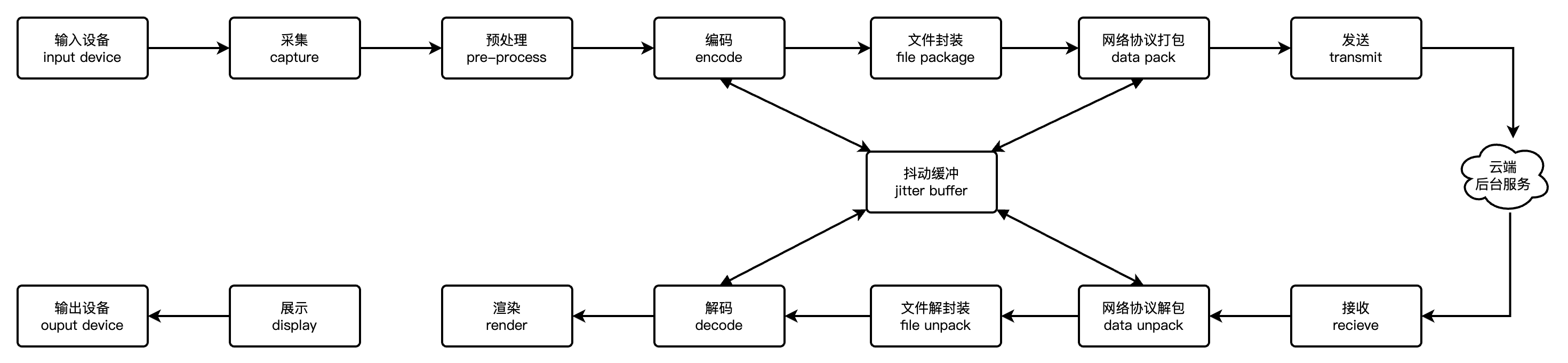

在线抓娃娃机方案中，对延迟的容忍度很低，因为需要配合信令对远端的机器进行控制，而信令的传输时间也是比较短的，但在一般场景下 TRTC 延迟300ms - 500ms之间，满足不了业务需求，所以需要将 TRTC 的时延降低到100ms - 300ms甚至更低。以下将通过在整个传输链路的每个点上对延迟进行优化。
﻿
1. 使用 TRTC SDK 采集推流。
通过集成腾讯云 TRTC SDK 的 网络摄像头或推流盒进行采集并直接推流至 TRTC 房间，省去了使用普通网络摄像头并通过 RTMP 流转协议分发至 TRTC 房间的步骤。这样，端到端延时可以从300ms - 500ms 进一步优化至100ms - 300ms。
2. 设置低延迟拉流。
设置低延迟拉流需要将缓冲区的 Buffer 调整为80 - 100，并设置软解码，具体的代码如下：
Android
iOS
Web
JSONObject jsonObject = new JSONObject();
try {
    jsonObject.put("api", "SetAudioCacheParams");
    JSONObject params = new JSONObject();
    params.put("min_cache_time", 80); // 音频本地最小cache时长
    params.put("max_cache_time", 100); // 音频本地最大cache时长
    jsonObject.put("params", params);
    mTRTCCloud.callExperimentalAPI(String.format(Locale.ENGLISH, jsonObject.toString()));
} catch (JSONException e) {
    e.printStackTrace();
}
﻿
JSONObject jsonObject = new JSONObject();
try {
    jsonObject.put("api", "setDecoderStrategy");
    JSONObject params = new JSONObject();
    params.put("codecType", 1); // 设置软解
    jsonObject.put("params", params);
    mTRTCCloud.callExperimentalAPI(String.format(Locale.ENGLISH, jsonObject.toString()));
} catch (JSONException e) {
    e.printStackTrace();
}
﻿
.... // 进房的相关代码
﻿
NSDictionary *jsonDic = @{
    @"api": @"SetAudioCacheParams",
    @"params": @{
                  @"min_cache_time": @(80),
                  @"max_cache_time": @(100)
                }
};
NSData *jsonData = [NSJSONSerialization dataWithJSONObject:jsonDic options:NSJSONWritingPrettyPrinted error:nil];
NSString *jsonString = [[NSString alloc] initWithData:jsonData encoding:NSUTF8StringEncoding];
[trtcCloud callExperimentalAPI:jsonString];
﻿
﻿
NSDictionary *jsonDic = @{
    @"api": @"setDecoderStrategy",
    @"params": @{
                @"codecType": @(1)
                }
};
NSData *jsonData = [NSJSONSerialization dataWithJSONObject:jsonDic options:NSJSONWritingPrettyPrinted error:nil];
NSString *jsonString = [[NSString alloc] initWithData:jsonData encoding:NSUTF8StringEncoding];
[trtcCloud callExperimentalAPI:jsonString];
﻿
﻿
.... // 进房的相关代码
const trtc = TRTC.create();
// 进入房间
try {
  await trtc.enterRoom({
    strRoomId,
    scene:'rtc',
    sdkAppId,
    userId,
    userSig,
    playoutDelay: { min: 80, max: 100 } // 修改本地延迟
    });
  console.log('进房成功');
} catch (error) {
  console.error('进房失败' + error);
}
注意：
要在客户端（Android、iOS）设置低延迟的接口，需要在 TRTC 的12.4 及以上版本上进行，使用低于12.4的版本会导致本地配置覆盖云控配置。
要在 Web 端设置低延迟的接口，需要在 TRTC Web 5.10.0 及以上版本进行，使用低于5.10.0的版本不会生效。
上述延迟配置仅适用于测试阶段。如需正式上线，请 联系我们 进行云控配置。
如果延迟还达不到您的需求的话，请 联系我们，对延迟进一步优化。
3. 升级最新的摄像头固件。
集成腾讯云 TRTC SDK 的网络摄像头或推流盒固件正在不断进行优化升级。在降低延迟方面，硬件厂商与 TRTC 团队正协同努力进行优化。因此，当发现存在延迟问题时，可以通过将摄像头固件升级至最新版本来优化。
4. 设置采集和编码视频参数。
﻿
# 视频编码设置
编码格式：H264
分辨率 ： 1080P/720P/540P/360P     # 根据清晰度设置
比特率控制: VBR                    # 可变码率
I帧间隔：50                       # 1-200 I帧间隔越低延迟越低
比特率：2000kbps/1200kbps/850kbps/550kbps # 码率设置，码率越高，清晰度越高
帧率: 30                         # 帧率 20-60帧
BaseProfile：启用                # BaseProfile不开启B帧，能进一步降低延迟
5. 云控优化。
启用云控低延迟拉流策略，减少 jitter buffer 缓存，显著降低推拉流延迟，可以 联系我们 进行开通。
首帧耗时优化方案

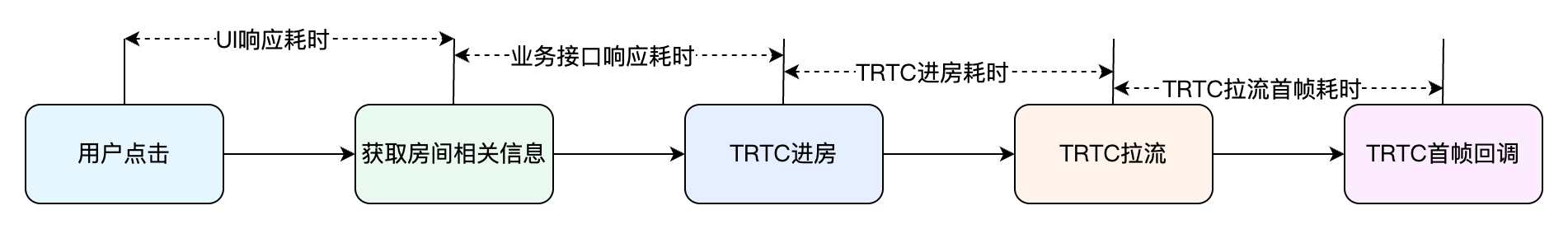

在线上抓娃娃机/推币机场景中，首帧加载速度直接影响用户进入直播间的体验。首帧耗时是指用户点击直播间到画面首次渲染的总时长。其瓶颈可能存在于业务接口响应（如鉴权、房间信息获取）或者是业务组件加载与拉流网络资源的竞争中。因此，需要在关键链路上进行打点分析以定位瓶颈，并据此进行针对性的优化，如下图所示。
﻿
针对性优化：
1. 接口预加载：提前异步请求鉴权和房间信息，减少关键路径依赖。
2. TRTC 优先拉流：优先保障 TRTC 的进房拉流。在 TRTC 拉流成功后，再加载其他业务。
3. 动态降级：在弱网环境下关闭非必要功能（如礼物动画）。
Android 摄像头视频质量优化方案
部分摄像头未默认集成 TRTC SDK，需配合特定 Android 系统主板才能实现推流功能。为提升旧设备利用率，使用 TRTC 时可参考以下优化方案，充分发挥主板的硬件编码性能，从而提升视频推流的清晰度和流畅度，优化用户体验。
1. 自定义视频采集：直接调用系统 API 进行摄像头画面采集，可以灵活调整摄像头参数，便于代码调试。
// 开启自定义视频采集
mTRTCCloud.enableCustomVideoCapture(TRTCCloudDef.TRTC_VIDEO_STREAM_TYPE_BIG, true);
mTRTCCloud.setDefaultStreamRecvMode(false, false);
﻿
// 自定义摄像头采集
private CustomCameraCapture mCustomCameraCapture;
private CustomFrameRender   mCustomFrameRender;
﻿
// 使用视频纹理处理采集数据，降低内存消耗，并发送视频帧
private CustomCameraCapture.VideoFrameReadListener mVideoFrameReadListener = new CustomCameraCapture.VideoFrameReadListener() {
    @Override
    public void onFrameAvailable(EGLContext eglContext, int textureId, int width, int height) {
        TRTCCloudDef.TRTCVideoFrame videoFrame = new TRTCCloudDef.TRTCVideoFrame();
        videoFrame.texture = new TRTCCloudDef.TRTCTexture();
        videoFrame.texture.textureId = textureId;
        videoFrame.texture.eglContext14 = eglContext;
        videoFrame.width = width;
        videoFrame.height = height;
        videoFrame.pixelFormat = TRTCCloudDef.TRTC_VIDEO_PIXEL_FORMAT_Texture_2D;
        videoFrame.bufferType = TRTCCloudDef.TRTC_VIDEO_BUFFER_TYPE_TEXTURE;
﻿
        mTRTCCloud.sendCustomVideoData(TRTCCloudDef.TRTC_VIDEO_STREAM_TYPE_BIG ,videoFrame);
    }
};
﻿
mCustomCameraCapture = new CustomCameraCapture();
mCustomFrameRender = new CustomFrameRender(mUserId, TRTCCloudDef.TRTC_VIDEO_STREAM_TYPE_BIG);
// 开启摄像头采集
mCustomCameraCapture.startInternal(mVideoFrameReadListener);
// 设置自定义渲染
mTRTCCloud.setLocalVideoRenderListener(TRTCCloudDef.TRTC_VIDEO_PIXEL_FORMAT_Texture_2D, TRTCCloudDef.TRTC_VIDEO_BUFFER_TYPE_TEXTURE, mCustomFrameRender);
final TextureView textureView = new TextureView(this);
mLocalRenderView.addVideoView(textureView);
mCustomFrameRender.start(textureView);
说明：
自定义视频预处理完整代码，可以参考 Demo。
2. 视频硬编码：使用实验性接口 callExperimentalAPI，设置宽高均为16的倍数来适配 Android 设备的硬件编码参数。以下是两组可供参考的视频参数：
高分辨率编码参数：768x1024 20fps 1500kbps。
中分辨率编码参数：480x640 20fps 900kbps。
public static final int ENCODE_WIDTH = 480;
public static final int ENCODE_HEIGHT = 640;
JSONObject jsonObject = new JSONObject();
try {
    jsonObject.put("api", "setVideoEncodeParamEx");
    JSONObject params = new JSONObject();
    params.put("codecType", 1);
    params.put("videoWidth", ENCODE_WIDTH);
    params.put("videoHeight", ENCODE_HEIGHT);
    params.put("videoFps", 20);
    params.put("videoBitrate", 1500);
    params.put("minVideoBitrate", 300);
    params.put("streamType", 0);
    params.put("resolutionMode", 1);
    jsonObject.put("params", params);
} catch (JSONException e) {
    throw new RuntimeException(e);
}
mTRTCCloud.callExperimentalAPI(jsonObject.toString());
3. Speech 音频采集：由于对低延迟的需求，需要使用音频功能。但 Android 设备的音频性能可能不足，若采用默认音质，性能可能无法满足要求。因此，建议调用 startLocalAudio 接口，并设置 TRTC_AUDIO_QUALITY_SPEECH 参数。
mTRTCCloud.startLocalAudio(TRTCCloudDef.TRTC_AUDIO_QUALITY_SPEECH);
4. 使用最新 Android SDK：新版本 Android 端的 SDK 会持续优化，所以请使用最新的 Android 进行调试。
方案配套产品
系统层级
产品名称
场景用途
接入层
﻿实时音视频 TRTC﻿
提供低延时、高品质的音视频实时互动解决方案，是音视频通话场景的基础底座能力。
云端服务
﻿云点播 VOD﻿
面向音视频媒体，提供制作上传、存储、转码、媒体处理、媒体 AI、加速分发播放、版权保护等一体化的高品质媒体服务。
数据存储
﻿对象存储 COS﻿
提供音视频录制文件、音视频切片文件的存储服务。
﻿
功能模块	关键动作及功能点
媒体服务	音视频流推流、音视频拉流
信令服务	远程操控
系统层级	产品名称	场景用途
接入层	实时音视频 TRTC	提供低延时、高品质的音视频实时互动解决方案，是音视频通话场景的基础底座能力。
云端服务	云点播 VOD	面向音视频媒体，提供制作上传、存储、转码、媒体处理、媒体 AI、加速分发播放、版权保护等一体化的高品质媒体服务。
数据存储	对象存储 COS	提供音视频录制文件、音视频切片文件的存储服务。
