公网应用型 CLB 重定向配置

最近更新时间:2019-04-30 15:27:25

LoadBalance 团队在 4 月推出公网应用型 LB 能力:自定义重定向。该能力可解决两大难题:

  1. 强制 HTTPS
    PC、手机浏览器等以 HTTP 请求访问 Web 服务,LoadBalance 代理后,返回 HTTPS 的 respond。默认强制以 HTTPS 访问网页。
  2. 自定义重定向
    当出现 Web 业务需要临时下线(如电商售罄、页面维护,更新升级时)会需要重定向能力。如果不做重定向,用户的收藏和搜索引擎数据库中的旧地址只能让访客得到一个 404/503 错误信息页面,降低了用户体验度,导致访问流量白白丧失。不仅如此,之前该页面积累的搜索引擎评分也浪费了。

一、CLB 代理 HTTPS 请求

nginx 的传统解决方案

方案说明

  1. 假定开发者购买了负载均衡器,后端绑定了 100 台 CVM,配置网站 https://example.com 。开发者希望用户在浏览器中输入网址时,直接键入www.example.com 即可通过 HTTPS 协议安全访问(即无论 HTTP / HTTPS 请求,都返回 HTTPS,强制使用加密能力)。
  2. 此时用户输入的 www.example.com 请求转发流程如下:
    该请求以 HTTP 协议传输,通过 VIP 访问 CLB 负载均衡监听器的 80 端口,并被转发到后端云服务器的 8080 端口。
  3. 通过在腾讯云后端服务器的 nginx 上配置 rewrite 操作,该请求经过 8080 端口,并被重写到 https://example.com 页面。
  4. 此时浏览器再次发送 https://example.com 请求到相应的 HTTPS 站点,该请求通过 VIP 访问负载均衡监听器的 443 端口,并被转发到后端云服务器的 80 端口。至此,请求转发完成。架构如下图所示:

具体配置

  1. 当用户请求的 HTTP 和 HTTPS 服务的域名一样时,且 HTTPS 端口默认为 443 时,为实现以上请求转发操作,用户可以直接对后端服务器做如下配置:

    server {
     listen 80;
     server_name example.com;

     location / {
         client_max_body_size 200m;
         rewrite ^/.(.*) https://$host/$1 redirect;   //在CVM上做rewrite配置
    }
    }
  2. 当用户请求的 HTTP 和 HTTPS 服务的域名不同,或者端口不是 443 时,为实现以上请求转发操作,用户需要指定具体的 URL 和端口,对后端服务器做如下配置:

    server {
     listen 80;
     server_name example.com;

     location / {
         client_max_body_size 200m;
         rewrite ^/.(.*) https://xxx.xxx.xx:10011/x redirect;   //在CVM上做rewrite配置
    }
    }

CLB 代理 HTTPS

  1. 上述架构中,CLB 的主要作用是对 HTTPS 进行代理,因此无论是 HTTP 还是 HTTPS 请求,到了 CLB 转发给后端 CVM 时,都是 HTTP 请求。此时,客户端到LB 时如果为 HTTPS 协议,则采用加密传输的方式,但 LB 到后端服务器依然是明文传输。此时,开发者无法分辨出前端的请求是 HTTP 还是 HTTPS。
  2. 为了解决这个问题,腾讯云 CLB 在将请求转发给后端 CVM 时,头部 header 会植入 X-Client-Proto,从而便于开发者依据 header 内容判断请求类型:
    • X-Client-Proto: HTTP (前端为 HTTP 请求)。
    • X-Client-Proto: HTTPS (前端为 HTTPS 请求)。

存在问题

  • 配置繁琐:假设客户有多个 domain + uri,有 100 台后端的 CVM 服务器,则需要在 100 台服务器上重复配置。且每增加一个 domain + uri,都需要在 100 台后端 CVM 上刷新一遍。
  • 计算开销:重定向判断耗费后端 CVM 服务器的 CPU 资源。

CLB 强制 HTTP 跳转方案

方案说明

假定开发者需要配置网站 https://example.com 。开发者希望用户在浏览器中输入网址时,直接键入www.example.com 即可通过 HTTPS 协议安全访问。www.example.com 下,不仅仅是一个地址,后端关联的 URL 可能有数百的(用正则匹配),总的 real server 数量会有几百个,逐一配置难度太大。腾讯云支持一键式的,强制 HTTPS 跳转。

  1. 第一步,先在 腾讯云负载均衡控制台 将 LB 的 HTTPS 监听器配置好,也就是将 https://example.com 的 Web 环境搭建好。

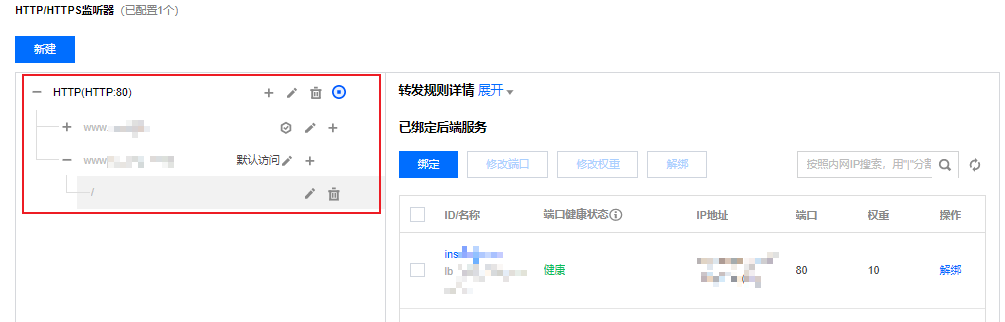

  2. 第二步,到应用型负载均衡器控制台处启用重定向能力,目前支持域名级别,整体跳转。

方案优势

  • 仅需 1 次配置:一个域名,一次配置即可完成强制 HTTPS。
  • 更新:若 HTTPS 服务的 URL 有增减,只需要在控制台,重新使用该功能刷新一遍即可。

二、注意事项

  • 会话保持:如 client 端访问了 example.com/bbs/test/123.html ,且后端 CVM 开启了会话保持。 当启用重定向,将流量导到 example.com/bbs/test/456.html 时,原会话保持机制将失效。
  • TCP / UDP 重定向:暂不支持 IP + Port 级别的重定向,后续版本将提供。
