概述
本文介绍如何配置 Nginx Ingress 来集成监控和日志系统以提升可观测性，包括与腾讯云上托管的 Prometheus、Grafana 和 CLS 这些产品的集成；也包括与自建的 Prometheus 和 Grafana 的集成。
集成 Prometheus 监控
如果您使用了 腾讯云 Prometheus 监控服务关联 TKE 集群，或者是安装了 Prometheus Operator 来监控集群，都可以启用 ServiceMonitor 来采集 Nginx Ingress 的监控数据，values.yaml 配置方法：
controller:
  metrics:
    enabled: true # 专门创建一个 service 给 Prometheus 用作 Nginx Ingress 的服务发现
    serviceMonitor:
      enabled: true # 下发 ServiceMonitor 自定义资源，启用监控采集规则
集成 Grafana 监控面板

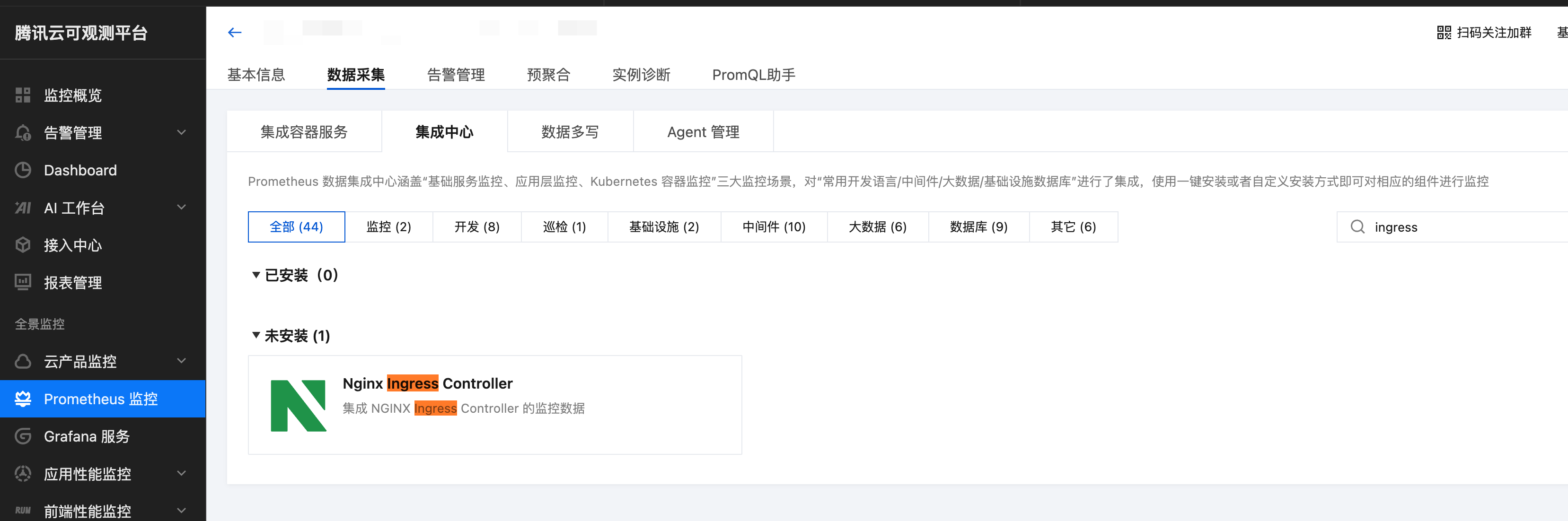

如果您使用了 腾讯云 Prometheus 监控服务关联 TKE 集群 且关联了 腾讯云 Grafana 服务 ，可以直接在 Prometheus 集成中心安装 Nginx Ingress 的监控面板：
﻿

如果是自建的 Grafana，直接将 Nginx Ingress 官方提供的 Grafana Dashboards 中两个监控面板 (json 文件) 导入 Grafana 即可。
集成 CLS 日志服务
以下内容将指导您如何将 Nginx Ingress Controller 的 access log 采集到 CLS，并结合 CLS 的仪表盘分析日志。
1. 在 values.yaml 中配置 nginx 访问日志的格式，同时设置时区以便时间戳能展示当地时间（增强可读性）：
controller:
  config:
    log-format-upstream:
      $remote_addr - $remote_user [$time_local] "$request"
      $status $body_bytes_sent "$http_referer" "$http_user_agent"
      $request_length $request_time [$proxy_upstream_name] [$proxy_alternative_upstream_name] $upstream_addr
      $upstream_response_length $upstream_response_time $upstream_status $req_id $host
  extraEnvs:
    - name: TZ
      value: Asia/Shanghai
2. 确保集群启用了日志采集功能，详情请参见 开启日志采集。
3. 为 Nginx Ingress Controller 准备好 CLS 日志集和日志主题，如果没有，请前往 CLS 控制台 根据自己的需求来创建，并记录日志主题的 ID。
4. 为日志主题开启索引：
进入 日志主题 的索引配置页面，单击编辑：
﻿
﻿

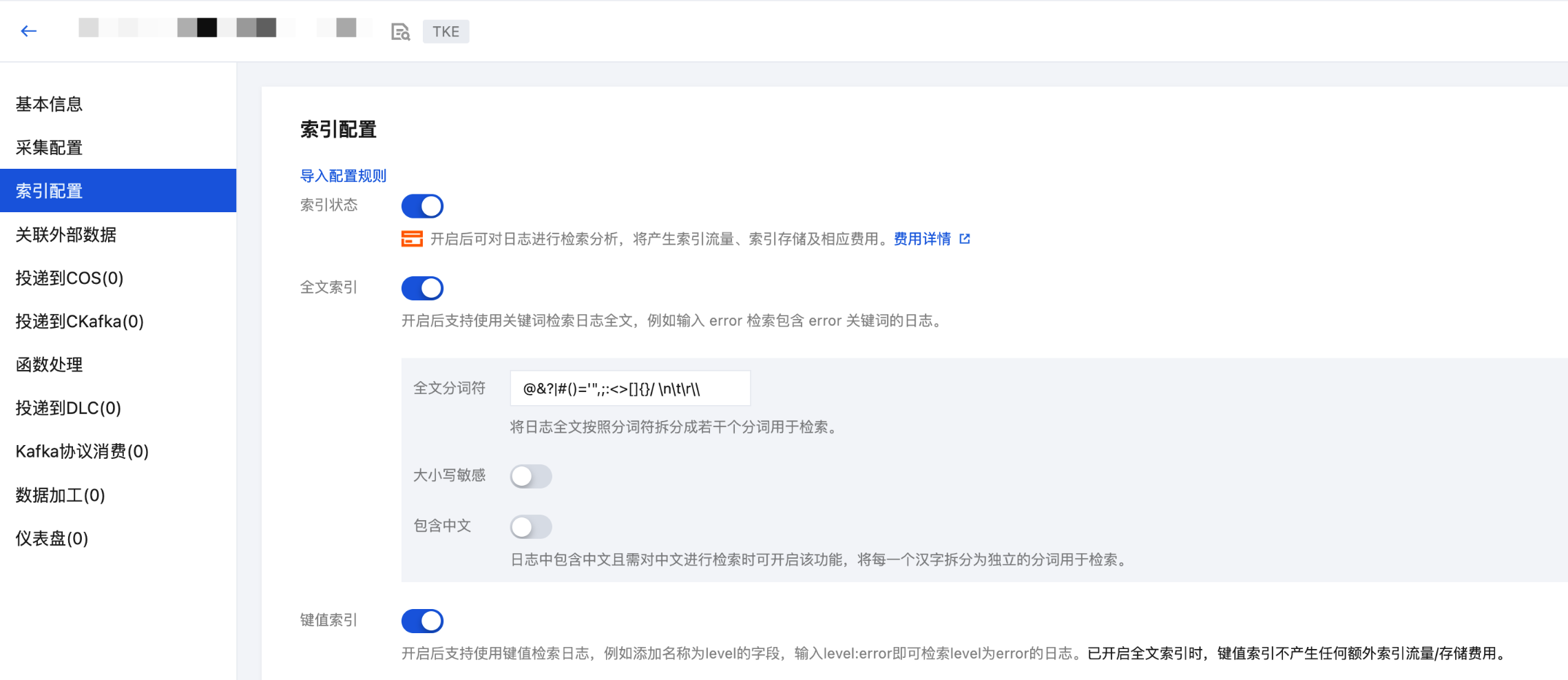

启用索引，全文分词符为  @&?|#()='",;:<>[]{}/ \\n\\t\\r\\\\ ：
﻿
﻿
批量添加索引字段 (需与下图中配置保持一致)：
﻿
﻿
﻿
高级设置：

﻿
﻿
5. 创建 TKE 日志采集规则（根据实际情况二选一）：
注意：
必须替换的配置项是 topicId，即日志主题 ID，表示采集的日志将会发送到该 CLS 日志主题里。
根据自己实际情况选择配置采集标准输出还是日志文件，nginx ingress 默认是将日志输出到标准输出，您也可以选择将日志落盘到日志文件，详情请参见 日志轮转。
采集标准输出：
apiVersion: cls.cloud.tencent.com/v1
kind: LogConfig
metadata:
  name: ingress-nginx-controller # 日志采集规则名称，如果是多个 nginx ingress 实例，这里不能冲突
spec:
  clsDetail:
    topicId: "********-****-****-****-************" # 替换日志主题的 ID
    logType: fullregex_log
    extractRule:
      beginningRegex: (\\S+)\\s-\\s(\\S+)\\s\\[([^\\]]+)\\]\\s\\"(\\w+)\\s(\\S+)\\s([^\\"]+)\\"\\s(\\S+)\\s(\\S+)\\s\\"([^\\"]*)\\"\\s\\"([^\\"]*)\\"\\s(\\S+)\\s(\\S+)\\s\\[([^\\]]*)\\]\\s\\[([^\\]]*)\\]\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)
      logRegex: (\\S+)\\s-\\s(\\S+)\\s\\[([^\\]]+)\\]\\s\\"(\\w+)\\s(\\S+)\\s([^\\"]+)\\"\\s(\\S+)\\s(\\S+)\\s\\"([^\\"]*)\\"\\s\\"([^\\"]*)\\"\\s(\\S+)\\s(\\S+)\\s\\[([^\\]]*)\\]\\s\\[([^\\]]*)\\]\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)
      keys:
        - remote_addr
        - remote_user
        - time_local
        - timestamp
        - method
        - url
        - version
        - status
        - body_bytes_sent
        - http_referer
        - http_user_agent
        - request_length
        - request_time
        - proxy_upstream_name
        - proxy_alternative_upstream_name
        - upstream_addr
        - upstream_response_length
        - upstream_response_time
        - upstream_status
        - req_id
        - sys_address
  inputDetail:
    type: container_stdout
    containerStdout:
      namespace: ingress-nginx # nginx ingress 所在命名空间
      workload:
        kind: deployment
        name: ingress-nginx-controller # 选中 nginx ingress controller 的 deployment 名称
采集日志文件：
apiVersion: cls.cloud.tencent.com/v1
kind: LogConfig
metadata:
  name: ingress-nginx-controller # 日志采集规则名称，如果是多个 nginx ingress 实例，这里不能冲突
spec:
  clsDetail:
    topicId: "********-****-****-****-************" # 替换日志主题的 ID
    logType: fullregex_log
    extractRule:
      beginningRegex: (\\S+)\\s-\\s(\\S+)\\s\\[([^\\]]+)\\]\\s\\"(\\w+)\\s(\\S+)\\s([^\\"]+)\\"\\s(\\S+)\\s(\\S+)\\s\\"([^\\"]*)\\"\\s\\"([^\\"]*)\\"\\s(\\S+)\\s(\\S+)\\s\\[([^\\]]*)\\]\\s\\[([^\\]]*)\\]\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)
      logRegex: (\\S+)\\s-\\s(\\S+)\\s\\[([^\\]]+)\\]\\s\\"(\\w+)\\s(\\S+)\\s([^\\"]+)\\"\\s(\\S+)\\s(\\S+)\\s\\"([^\\"]*)\\"\\s\\"([^\\"]*)\\"\\s(\\S+)\\s(\\S+)\\s\\[([^\\]]*)\\]\\s\\[([^\\]]*)\\]\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)
      keys:
        - remote_addr
        - remote_user
        - time_local
        - timestamp
        - method
        - url
        - version
        - status
        - body_bytes_sent
        - http_referer
        - http_user_agent
        - request_length
        - request_time
        - proxy_upstream_name
        - proxy_alternative_upstream_name
        - upstream_addr
        - upstream_response_length
        - upstream_response_time
        - upstream_status
        - req_id
        - sys_address
  inputDetail:
    type: container_file
    containerFile:
      namespace: ingress-nginx # nginx ingress 所在命名空间
      workload:
        kind: deployment
        name: ingress-nginx-controller # 选中 nginx ingress controller 的 deployment 名称
      container: controller
      logPath: /var/log/nginx
      filePattern: nginx_access.log
6. 测试 Ingress 请求，产生日志数据。
7. 进入日志服务控制台的 检索分析 页面，选择 nginx ingress 所使用的日志主题，确认日志能够被正常检索。
8. 如果一切正常，可以使用日志服务的 Nginx 访问大盘 和 Nginx 监控大盘 两个预置仪表盘并选择 nginx ingress 所使用的日志主题来展示 nginx 访问日志的分析面板：
Nginx 访问大盘
﻿
﻿
﻿
Nginx 监控大盘
﻿


9. 在日志服务的 Nginx 访问大盘 和 Nginx 监控大盘 可以直接通过面板来设置监控告警规则，详情请参见 监控告警概述。

﻿
﻿
﻿
