使用 qGPU

最近更新时间：2023-07-24 15:31:42

我的收藏

本页目录：

使用须知
版本支持
TKE 版本 ≥ v1.14.x
节点支持
支持原生节点以及普通节点，推荐 原生节点，原生节点搭载 FinOps 理念，配合 qGPU 使用可全面提升 GPU/CPU 资源利用率。
OS 支持
推荐使用 TencentOS Server 3.1 (TK4) ，稳定高效。不推荐使用市场镜像，公共镜像更稳定、高效、更易维护。
镜像 ID
Os Name
控制台操作系统展示名
OS 类型
发布状态
备注
img-eb30mz89
tlinux3.1x86_64
TencentOS Server 3.1(TK4)
Tencent OS Server
全量发布
推荐使用 Tencent OS Server 最新发行版内核版本：5.4.119
img-9axl1k53
tlinux2.4(tkernel4)x86_64
TencentOS Server 2.4(TK4)
Tencent OS Server
全量发布
内核版本：5.4.119
img-22trbn9x
ubuntu20.04x86_64
Ubuntu Server 20.04.1 LTS 64bit
Ubuntu
内测中，请 提交工单 进行申请
Ubuntu 20.04.1 公版内核
img-pi0ii46r
ubuntu18.04.1x86_64
Ubuntu 18.04 LTS 64bit
Ubuntu
全量发布
Ubuntu 18.04.1 公版内核
img-25szkc8t
centos8.0x86_64
CentOS 8.0
CentOS
内测中，请 提交工单 进行申请
Centos 8.0 公版内核
img-9qabwvbn
centos7.6.0_x64
CentOS 7.6
CentOS
全量发布
Centos 7.6 公版内核
GPU 卡架构
支持 Volta（如 V100）、Turing（如 T4）、Ampere（如 A100、A10）。
驱动版本
支持驱动版本由镜像和机型所共同决定，具体可参考 步骤3。
说明
为保证兼容性，我们推荐您在节点上安装 NVIDIA 驱动，无需在 POD 内部重复安装。
共享粒度
每个 qGPU 最小分配1G显存，精度单位是1G。算力最小分配5（代表一张卡的5%），最大100（代表一张卡），精度单位是5（即5、10、15、20 ... 100）。
整卡分配
开启了 qGPU 能力的节点可按照 tke.cloud.tencent.com/qgpu-core: 100 | 200 | ...（N * 100，N 是整卡个数）的方式分配整卡。建议通过 TKE 的节点池能力来区分 NVIDIA 分配方式或转换到 qGPU 使用方式。
个数限制
一个 GPU 上最多可创建16个 qGPU 设备。建议按照容器申请的显存大小确定单个 GPU 卡可共享部署的 qGPU 个数。
升级需知
如需升级 Kubernetes Master 版本，请注意：
对于托管集群，无需重新设置本插件。
对于独立集群，master 版本升级会重置 master 上所有组件的配置，从而影响到 qgpu-scheduler 插件作为 Scheduler Extender 的配置，因此 qGPU 插件需要卸载后再重新安装。
操作步骤
说明
由于使用 qGPU 能力需要使用特定镜像以及设置相关 Label，因此推荐您使用 TKE 的 节点池 能力来对节点进行分组管理（节点池的节点具备统一的 Label 以及镜像属性），详情请参见 新建节点池。
步骤1：安装 qGPU 调度组件
1. 登录 容器服务控制台，在左侧导航栏中选择集群。
2. 在“集群管理”页面选择地域，单击目标集群 ID，进入集群详情页。
3. 选择左侧菜单栏中的组件管理，在组件管理页面中单击新建。
4. 在“新建组件”页面中勾选 QGPU（GPU隔离组件）。
5. 单击参数配置，设置 qgpu-scheduler 的调度策略。
spread：多个 Pod 会分散在不同节点、不同显卡上，优先选择资源剩余量较多的节点，适用于高可用场景，避免把同一个应用的副本放到同一个设备上。
binpack：多个 Pod 会优先使用同一个节点，适用于提高 GPU 利用率的场景。
6. 单击完成即可创建组件。安装成功后，需要为集群准备 GPU 资源。
步骤2：开启集群 qGPU 共享
1. 单击目标集群 ID，进入集群详情页。

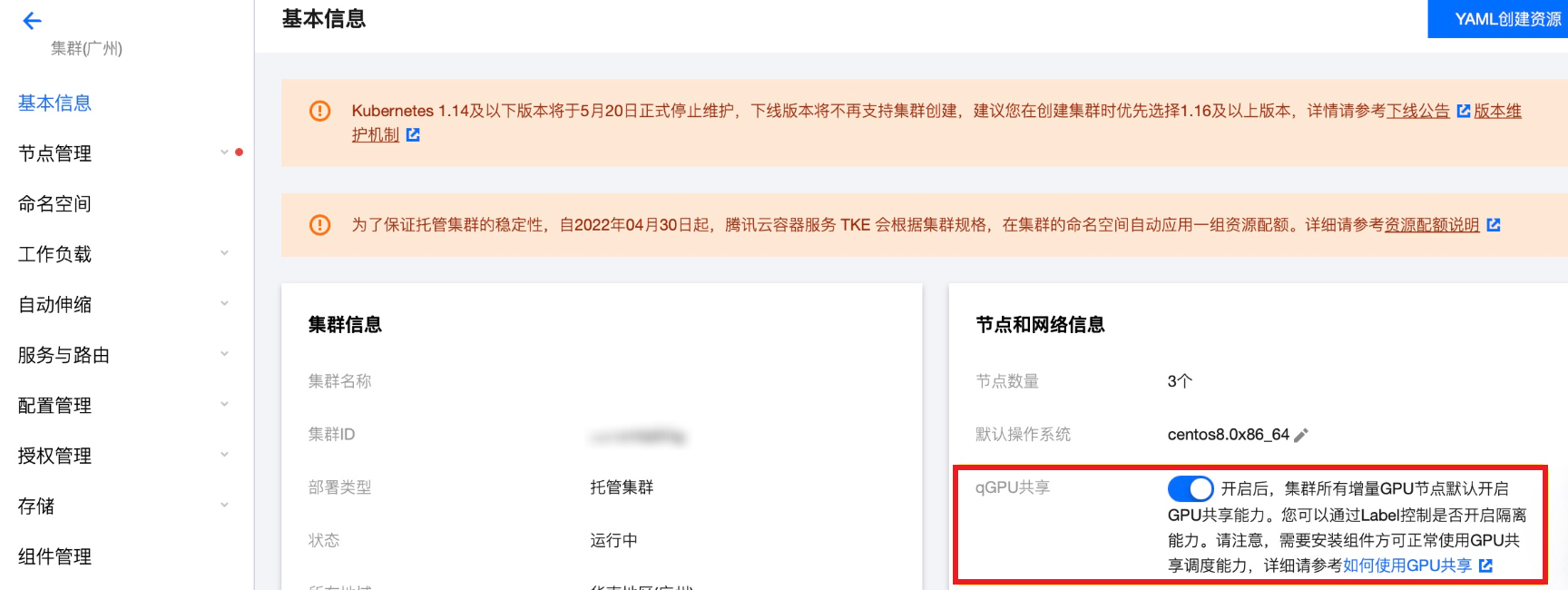

2. 单击 qGPU 共享右侧的
﻿
，开启 qGPU 共享。如下图所示：
﻿

开启后，集群中所有新增 GPU 节点默认开启 GPU 共享能力。您可以在 步骤3 中通过 Label 控制是否开启隔离能力。
步骤3：准备 GPU 资源
1. 在节点管理 > 节点池中，单击新建节点池。

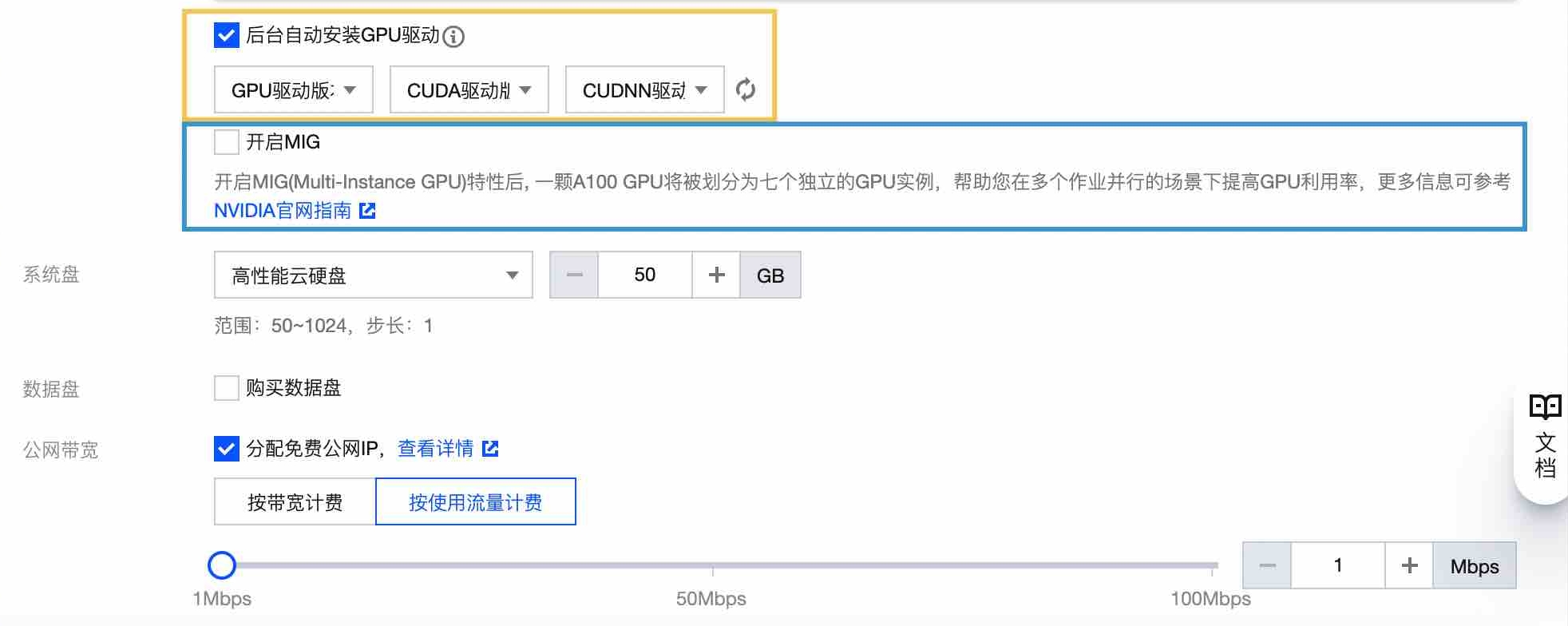

2. 在“新建节点池”中，选中支持镜像，例如 TencentOS Server 3.1 (TK4) 并设置相关驱动。
设置镜像并选择机型后, 可以根据需求选择 GPU 驱动的版本、CUDA 版本、cuDNN 版本。
﻿
﻿
说明
勾选“后台自动安装 GPU 驱动”，将在系统启动时进行自动安装，预计耗时15-25分钟。支持的驱动版本由 OS 以及 GPU 机型共同决定，详情可参见 GPU 后装驱动版本列表。
如果您未勾选“后台自动安装 GPU 驱动”，为了保证 GPU 机型的正常使用，针对某些低版本 OS，将会为您默认安装 GPU 驱动，完整的默认驱动版本信息可参考下表：
OS名称
默认安装驱动版本
CentOS 7.6、Ubuntu 18、Tencent Linux2.4
450
Centos 7.2 (不推荐)
384.111
Ubuntu 16 (不推荐）
410.79
﻿

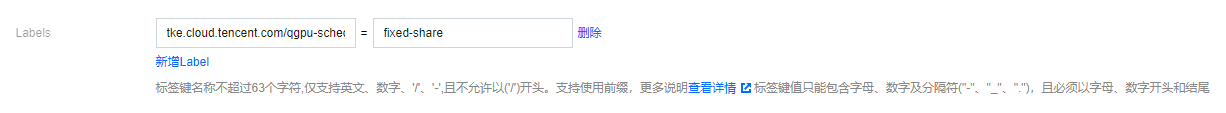

3. 在更多设置 > Labels 中，通过节点池的高级配置来设置 Label，指定 qGPU 隔离策略：
注意：
如果需要开启 qGPU 离在线混部能力，需要额外配置 label : mixed-qgpu-enable=enable，且配置的下述隔离策略仅对离线 Pod 生效。
Label 键：tke.cloud.tencent.com/qgpu-schedule-policy
Label 值：fixed-share（Label value 可填写全称或者缩写，更多取值可参考下方 隔离策略说明）
﻿

 当前 qGPU 支持以下隔离策略：
Label 值
缩写
英文名
中文名
含义
best-effort
（默认值）
be
Best Effort
争抢模式
默认值。各个 Pods 不限制算力，只要卡上有剩余算力就可使用。  如果一共启动 N 个 Pods，每个 Pod 负载都很重，则最终结果就是 1/N 的算力。
fixed-share
fs
Fixed Share
固定配额
每个 Pod 有固定的算力配额，无法超过固定配额，即使 GPU 还有空闲算力。
burst-share
bs
Guaranteed Share with Burst
保证配额加弹性能力
调度器保证每个 Pod 有保底的算力配额，但只要 GPU 还有空闲算力，就可被 Pod 使用。例如，当 GPU 有空闲算力时（没有分配给其他 Pod），Pod 可以使用超过它的配额的算力。注意，当它所占用的这部分空闲算力再次被分配出去时，Pod 会回退到它的算力配额。
4. 单击创建节点池即可。
步骤4：给应用分配共享 GPU 资源
通过给容器设置 qGPU 对应资源可以允许 Pod 使用 qGPU，您可以通过控制台或者 YAML 方式为应用分配 GPU 资源。
说明
如果应用需要使用整数卡资源，只需填写卡数，无需填写显存（自动使用分配的 GPU 卡上全部显存）。
如果应用需要使用小数卡资源（即和其他应用共享同一张卡），需要同时填写卡数和显存。
通过控制台设置
通过 YAML 设置
在“新建 Workload 页面”，填写 GPU 相关资源，如下图所示：
﻿
﻿
   通过 YAML 来设置相关 qGPU 资源：
spec:
  containers:
    resources:
      limits:
        tke.cloud.tencent.com/qgpu-memory: "5"
        tke.cloud.tencent.com/qgpu-core: "30"
      requests:
        tke.cloud.tencent.com/qgpu-memory: "5"
        tke.cloud.tencent.com/qgpu-core: "30"
其中：
requests 和 limits 中和 qGPU 相关的资源值必须一致（根据 K8S 的规则，可以省略掉 requests 中对 qGPU 的设置，这种情况下 requests 会被自动设置为和 limits 相同的值）。
tke.cloud.tencent.com/qgpu-memory 表示容器申请的显存（单位G），整数分配，不支持小数。
tke.cloud.tencent.com/qgpu-core 代表容器申请的算力，每个 GPU 卡可以提供100%算力，qgpu-core 的设置应该小于100，设置值超过剩余算力比例值，则设置失败，设置后容器可以得到一张 GPU 卡 n% 的算力。
部署在集群内的 Kubernetes 对象
Kubernetes 对象名称
类型
请求资源
Namespace
qgpu-manager
DaemonSet
每 GPU 节点一个 Memory: 300M, CPU:0.2
kube-system
qgpu-manager
ClusterRole
-
-
qgpu-manager
ServiceAccount
-
kube-system
qgpu-manager
ClusterRoleBinding
-
kube-system
qgpu-scheduler
Deployment
单一副本 Memory: 800M, CPU:1
kube-system
qgpu-scheduler
ClusterRole
-
-
qgpu-scheduler
ClusterRoleBinding
-
kube-system
qgpu-scheduler
ServiceAccount
-
kube-system
qgpu-scheduler
Service
-
kube-system
