原生节点提升集群装箱率

最近更新时间：2023-11-28 17:54:21

我的收藏

本页目录：

操作场景

原生节点专用调度器 可以有效解决集群中装箱率高但利用率低的问题。通过使用原生节点专用调度器的节点放大能力，可以提高节点的装箱率，从而提升整体资源利用率，而无需对业务进行任何修改或重启操作。
然而，放大系数的配置应该如何确定？相应的水位线又应该如何搭配使用，以确保节点放大后的稳定性？这些问题直接关系到功能的稳定性和有效性。此外，放大能力带来的收益和风险具体有哪些？

原生节点放大的利与弊

收益
风险
1. 提高资源利用率：通过虚拟放大，可以更有效地利用节点的计算和存储能力，防止资源被占用后的空闲问题。这有助于降低成本，从而提高整体运行效率。
2. 业务零成本使用：原生节点放大能力调整的是节点的可调度容量，对业务零侵入零改造零迁移。这有助于快速测试新功能，并应用到实际生产环境中。
1. 资源争抢：如果节点上运行的容器都试图使用超分配的资源，这可能导致资源争抢，从而降低系统性能和稳定性。
2. 注意放大过度：如果节点上的工作负载的实际需求超过了可用资源，可能导致业务受损甚至导致系统崩溃和停机。
本文以第一视角的方式提供原生节点放大能力的最佳实践，帮助您充分发挥放大能力的同时降低功能风险。最佳实践主要包括以下五个步骤：
步骤1：寻找典型的需要放大的节点，即装箱率高但利用率低的节点。
步骤2：确定节点的利用率目标。只有明确目标，才能确定合理的放大系数配置数值。
步骤3：根据节点利用率目标和现状确定放大系数和水位线。
步骤4：选择目标节点，将这些节点上的 Pod 调度到放大的节点上。
步骤5：在步骤4中重新调度 Pod 运行后，可以下线目标节点。

操作步骤

步骤1：观察节点当前装箱率和利用率

说明：
装箱率和利用率定义如下：
装箱率：节点上所有 Pod 的 Request 之和除以节点的真实容量规格。
利用率：节点上所有 Pod 的实际使用量之和除以节点的真实容量规格。

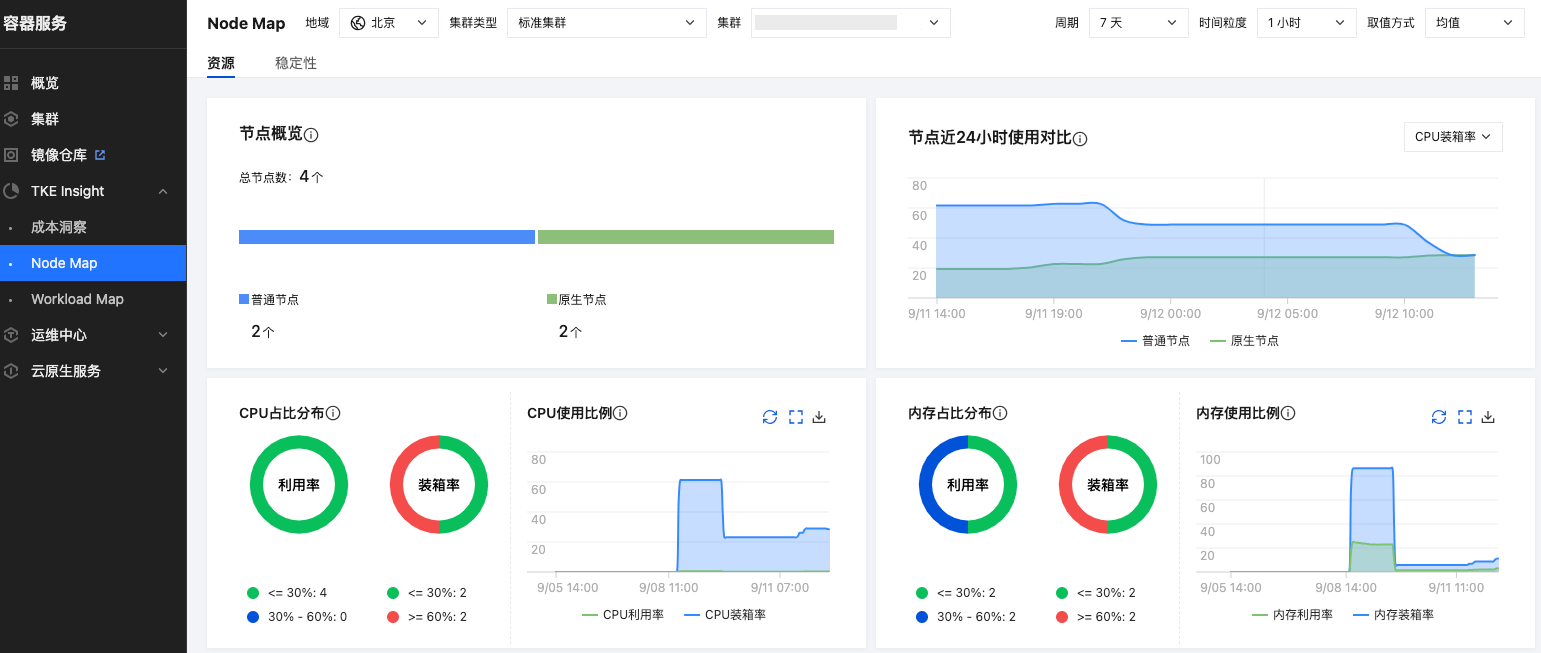

TKE 提供了 TKE Insight，方便您直接查看节点的装箱率和利用率走势图，详情请参见 Node Map。



装箱率和利用率的关系的分析如下：

1. 装箱率高，利用率高

例如：装箱率90%以上，CPU利用率50%以上，或者内存利用率90%以上。
说明：节点资源使用情况合理，整体安全稳定，但需要注意节点内存可能会出现 OOM（Out of Memory）的情况。
建议：最好配置运行时水位90%，以防止节点稳定性风险。

2. 装箱率高，利用率低

例如：装箱率90%以上，CPU 利用率50%以下（如：10%），或者内存利用率90%以下（30%）。
说明：节点上的 Pod 存在过配的情况，即资源的申请量远大于实际使用量。由于装箱率已经很高，无法调度更多的 Pod，导致节点利用率无法提升。
建议：通过虚拟放大原生节点的规格，让节点的装箱率突破100%的上限，从而调度更多的 Pod，提升节点的利用率。

3. 装箱率低，利用率高

例如：装箱率90%以下（如50%），CPU 利用率50%以上，或者内存利用率90%以上。
说明：节点上的 Pod 普遍存在超卖场景，即 Limit（资源上限）大于 Request（资源需求），或者 Pod 没有配置 Request。
建议：这样配置的 Pod 的 QoS（Quality of Service）等级较低，在节点高负载时可能会重启甚至重新调度。需要确认这种配置的 Pod 是否是低优先级 Pod。此外，还建议再配置运行时水位90%，以防止节点稳定性风险。

4. 装箱率低，利用率低

例如：装箱率90%以下（如50%），CPU 利用率50%以下（如：10%），或者内存利用率90%以下（30%）。
说明：节点没有充分使用。
建议：可以调度更多的 Pod 到该节点上，或者将该节点上的 Pod 驱逐到其他节点上后，下线该节点。另外，也可以考虑更换一个更小规格的节点。

步骤2：定节点利用率目标

在设置合理的节点放大系数和水位线时，需要确定节点的利用率目标，以确保高利用率的同时防止节点出现异常。以下是涉及多个利用率指标的示例：
节点 CPU 利用率：根据腾讯内部上云成熟度大规模落地的经验，将节点的 CPU 利用率峰值设定为50%是一个比较理想的目标。
节点内存利用率：通过对百万业务规模的分析，发现节点的内存利用率普遍较高，且波动没有 CPU 大。因此，将节点的内存利用率峰值设定为90%是一个比较理想的目标。
根据实际情况和业务需求，您可以根据这些指标来设定节点的利用率目标，以便在放大节点时保持节点的稳定性和高效利用。

步骤3：定放大系数和水位线

在了解节点当前利用率现状和目标后，可以确定节点的放大系数和水位线，以达到目标利用率。放大系数表示节点容量可以放大的倍数。示例如下：
假设当前利用率为20%，目标利用率为40%。这意味着还可以放入当前一倍的业务到该节点上，因此节点的放大系数需要配置为2。
假设当前利用率为15%，目标利用率为45%。这意味着还可以放入当前三倍的业务到该节点上，因此节点的放大系数需要配置为3。
注意：
通常使用峰值来查看当前利用率，以确保在业务波峰时有足够的资源使用。
放大系数的计算公式如下：
CPU 放大系数 = CPU 目标利用率 / CPU 当前利用率
内存放大系数 = 内存目标利用率 / 内存当前利用率
以 步骤1 中的示例为例：
当前 CPU 利用率峰值为10%，内存利用率峰值为47%。假设 CPU 目标利用率为50%，内存目标利用率为90%。
则 CPU 的放大系数为5（注意不要设置得太高，以免 CPU 够用但节点内存出现瓶颈）；内存的放大系数为2。
确定目标利用率后，可以根据目标来设置水位线。例如：
调度时水位：建议设置小于等于目标利用率，以允许未达到目标利用率的节点持续调度 Pod。设置得太高可能导致节点过负载。例如，如果目标 CPU 利用率为50%，可以将 CPU 的调度时水位设置为40%。
运行时水位：建议设置大于等于目标利用率，以防止利用率过高导致节点过负载。例如，如果目标 CPU 利用率为50%，可以设置 CPU 的运行时水位为60%。

步骤4：往放大的节点调度 Pod

只有将 Pod 调度到放大的节点上，才能提升节点的资源利用率。有两种方式可以实现：
1. 封锁其他节点：将新需要调度的 Pod 仅调度到放大的节点上，阻止其他节点接收新的 Pod 调度请求。
2. 使用 Workload 的标签选择器能力：通过标签选择器，将 Pod 指定调度到放大的节点上。
建议：
在进行节点放大时，最好选择那些容易下线的节点，将这些节点上的 Pod 重新调度到放大的节点上。这些节点可能包括：
Pod 数量很少的节点。
按量计费节点。
快到期的包年包月的节点。
如果您指定了节点的 CPU 和内存放大系数，可以通过查看与放大系数相关的 Annotation：expansion.scheduling.crane.io/cpu，expansion.scheduling.crane.io/memory来确认。示例如下：
kubectl describe node 10.8.22.108
...
Annotations:        expansion.scheduling.crane.io/cpu: 1.5	# CPU 放大系数
                    expansion.scheduling.crane.io/memory: 1.2	# 内存放大系数
...
Allocatable:
  cpu:                1930m	# 该节点原始可调度资源量
  ephemeral-storage:  47498714648
  hugepages-1Gi:      0
  hugepages-2Mi:      0
  memory:             1333120Ki
  pods:               253
...
Allocated resources:
  (Total limits may be over 100 percent, i.e., overcommitted.)
  Resource           Requests         Limits
  --------           --------         ------
  cpu                960m (49%)       8100m (419%)	# 该节点 Request 和 Limit 占用量
  memory             644465536 (47%)  7791050368 (570%)
  ephemeral-storage  0 (0%)           0 (0%)
  hugepages-1Gi      0 (0%)           0 (0%)
  hugepages-2Mi      0 (0%)           0 (0%)
...

说明：
当前节点的原始 CPU 可调度量为1930m，节点上所有 Pod 的 CPU 请求总量为960m。在正常情况下，该节点最多只能调度970m的 CPU 资源（1930m - 960m）。然而，通过虚拟放大，该节点的 CPU 可调度量已经增加到2895m（1930m * 1.5），实际剩余的 CPU 可调度资源为1935m（2895m - 960m）。
此时，如果创建一个工作负载，只有一个 Pod，其 CPU 请求量为1500m，如果没有节点放大的能力，则无法将该 Pod 调度到该节点上。
apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: default
  name: test-scheduler
  labels:
    app: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      nodeSelector:	# 指定节点调度
        kubernetes.io/hostname: 10.8.20.108	# 指定使用被样例中的原生节点
      containers:
      - name: nginx
        image: nginx:1.14.2
        resources:
          requests:
            cpu: 1500m	# 申请量大于放大之前的节点可调度量，但有小于放大之后的节点可调度量
        ports:
        - containerPort: 80
该工作负载创建成功：
% kubectl get deployment
NAME               READY   UP-TO-DATE   AVAILABLE   AGE
test-scheduler     1/1     1            1           2m32s
再次检查节点的资源占用情况：
kubectl describe node 10.8.22.108
...
Allocated resources:
  (Total limits may be over 100 percent, i.e., overcommitted.)
  Resource           Requests         Limits
  --------           --------         ------
  cpu                2460m (127%)     8100m (419%)	# 该节点 Request 和 Limit 占用量。可以看到，Request 总和超过了节点原始可调度量，节点规格放大成功。
  memory             644465536 (47%)  7791050368 (570%)
  ephemeral-storage  0 (0%)           0 (0%)
  hugepages-1Gi      0 (0%)           0 (0%)
  hugepages-2Mi      0 (0%)           0 (0%)

步骤5：移除多余节点

在 步骤4 中选择的节点上，当节点上的非 DaemonSet 的 Pod 全部移出后，可以将该节点移出并删除，从而用更少的节点承载相同的业务量。
通过以上方式，可以对集群中的 Pod 进行规整。例如，假设集群中有20个原生节点和20个普通节点，规格相同，整体资源利用率为 CPU 10%和内存 40%。通过将20个原生节点的 CPU 和内存放大一倍，可以将20个普通节点上的 Pod 迁移至原生节点上。这样，原生节点的资源利用率将提高到 CPU 20%和内存 80%。同时，普通节点上将没有 Pod 存在，因此可以将这些普通节点从集群中移除，从而减少了一半的节点规模。
