SDK 集成(Android Studio)

Android 工程配置

1. 系统要求

SDK 支持 在 Android 4.0.3（API 15）及以上系统上运行，但只有 ( Android 4.3) API 18 以上的系统才能开启硬件编码。

2. 开发环境

以下是 SDK 的开发环境，App 开发环境不需要与 SDK 一致，但要保证兼容：

• Android NDK: android-ndk-r12b
• Android SDK Tools: android-sdk_25.0.2
• minSdkVersion: 15
• targetSdkVersion: 21
• Android Studio（推荐您也使用 Android Studio，当然您也可以使用 Eclipse + ADT）

3. 集成攻略

3.1 集成攻略（aar）

3.1.1. 新建工程

3.1.2. 拷贝文件

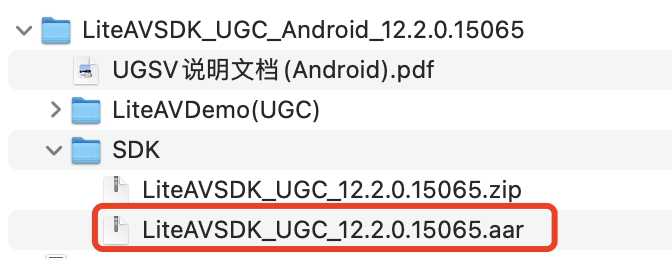

将 aar 包放在工程 libs 目录下即可。

3.1.3. 工程配置

• 在工程 App 目录下的 build.gradle 中，添加引用 aar 包的代码：

  dependencies {
    compile fileTree(dir: 'libs', include: ['*.jar'])
    // 导入短视频SDK aar，LiteAVSDK_UGC_x.x.xxxx 请自行修改为最新版本号
    compile(name: 'LiteAVSDK_UGC_3.9.2794', ext: 'aar')
  }

• 在工程目录下的 build.gradle 中，添加 flatDir，指定本地仓库：

  allprojects {
  repositories {
      jcenter()
      flatDir {
          dirs 'libs'
      }
  }
  }

• 在工程目录下的 build.gradle 的 defaultConfig 里面，指定 ndk 兼容的架构：

  defaultConfig {
    applicationId "com.tencent.liteav.demo"
    minSdkVersion rootProject.ext.minSdkVersion
    targetSdkVersion rootProject.ext.targetSdkVersion
    versionCode 1
    versionName "2.0"

    ndk {
        abiFilters "armeabi", "armeabi-v7a"
        // 如果您使用的是商业版，只能使用 armeabi 架构，即：
        // abiFilters "armeabi",
    }
  }

• 最后编译一下工程 Rebuild Project。

3.2 集成攻略（jar）

3.2.1. 库说明

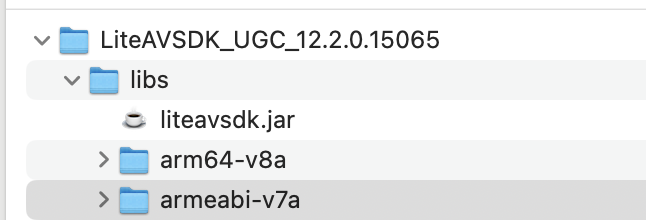

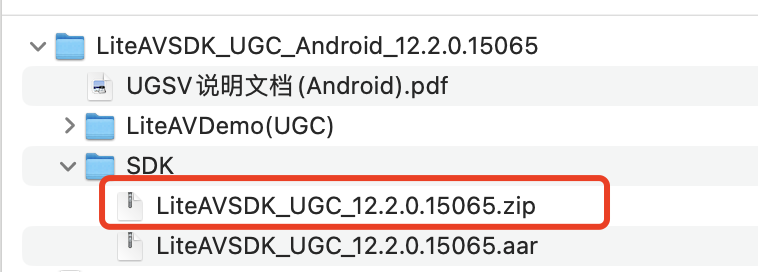

解压 zip 压缩包后得到 libs 目录，里面主要包含 jar 文件和 so 文件，文件清单如下：

3.2.2. 拷贝文件

如果您的工程之前没有指定过 jni 的加载路径，推荐您将刚才得到的 jar 包和 so 库拷贝到 Demo\app\src\main\jniLibs 目录下，这是 android studio 默认的 jni 加载目录。

如果您使用的是商业版，那么解压 zip 包后，除了 jar 包和 so 库增加了以外，还多了 assets 目录下的文件，这些是动效所需要的，需要全部拷贝到工程的 assets 目录下，参考 动效变脸 - 工程配置

3.2.3. 工程配置

在工程 App 目录下的 build.gradle 中，添加引用 jar 包和 so 库的代码。

dependencies {
    compile fileTree(dir: 'libs', include: ['*.jar'])
    // 导入腾讯云短视频SDK jar
    compile fileTree(dir: 'src/main/jniLibs', includes: ['*.jar'])
}

3.2.4. 减少 APK 体积

整个 SDK 的体积主要来自于 so 文件，这些 so 文件是 SDK 正常运行所依赖的音视频编解码库、图像处理库以及声学处理组件，如果短视频 SDK 的功能不是 App 的核心功能，您可以考虑采用在线加载的方式减少最终 apk 安装包的大小。

1. 上传 SO 文件

将 SDK 压缩包中的 so 文件上传到 COS，并记录下载地址，例如 http://xxx-appid.cossh.myqcloud.com/so_files.zip。

2. 启动准备

在用户启动 SDK 相关功能前，比如开始播放视频之前，先用 loading 动画提示用户“正在加载相关的功能模块”。

3. 下载 SO 文件

在用户等待过程中，App 就可以到 http://xxx-appid.cossh.myqcloud.com/so_files.zip 下载 so 文件，并存入应用目录下（例如应用根目录下的 files 文件夹），为了确保这个过程不受运营商 DNS 拦截的影响，请在文件下载完成后校验 so 文件的完整性。

4. 加载 SO 文件

等待所有 so 文件就位以后，调用 TXLiveBase 的 setLibraryPath 将下载的目标 path 设置给 SDK， 然后再调用 SDK 的相关功能。之后，SDK 会到这些路径下加载需要的 so 文件并启动相关功能。

3.3 配置 App 权限

在 AndroidManifest.xml 中配置 App 的权限，音视频类 App 一般需要以下权限：

<uses-permission android:name="android.permission.INTERNET" />
<uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />
<uses-permission android:name="android.permission.ACCESS_WIFI_STATE" />
<uses-permission android:name="android.permission.READ_PHONE_STATE" />
<uses-permission android:name="android.permission.CALL_PHONE"/>
<uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE"/>
<uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE"/>
<uses-permission android:name="android.permission.READ_LOGS" />
<uses-permission android:name="android.permission.RECORD_AUDIO" />
<uses-permission android:name="android.permission.CAMERA" />
<uses-feature android:name="android.hardware.Camera"/>
<uses-feature android:name="android.hardware.camera.autofocus" />

3.4 License 设置

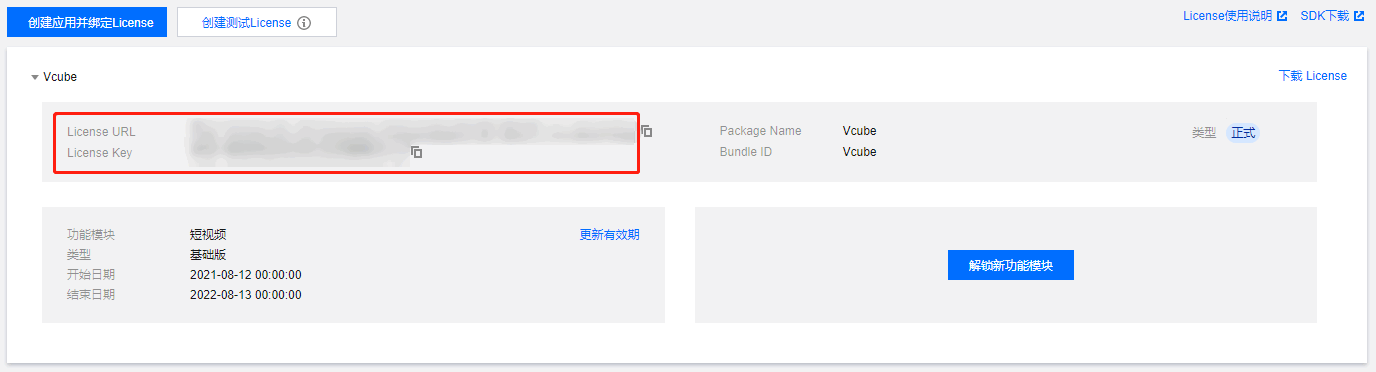

请参考 License 申请 的指引申请 License 后，从 控制台 复制 key 和 url，见下图。

在您的应用中使用短视频功能之前（建议在 - Application onCreate() 中）进行如下设置

public class DemoApplication extends Application {
    String ugcLicenceUrl = "http://xxxxxxxx.cossh.myqcloud.com/xiaoshipin/licence_android/TXUgcSDK.licence"; //您从控制台申请的 licence url
    String ugcKey = "xxxxxxxxxxxxxxx";                                                                 //您从控制台申请的 licence key

    @Override
    public void onCreate() {
        super.onCreate();
        TXUGCBase.getInstance().setLicence(instance, ugcLicenceUrl, ugcKey);
    }
}

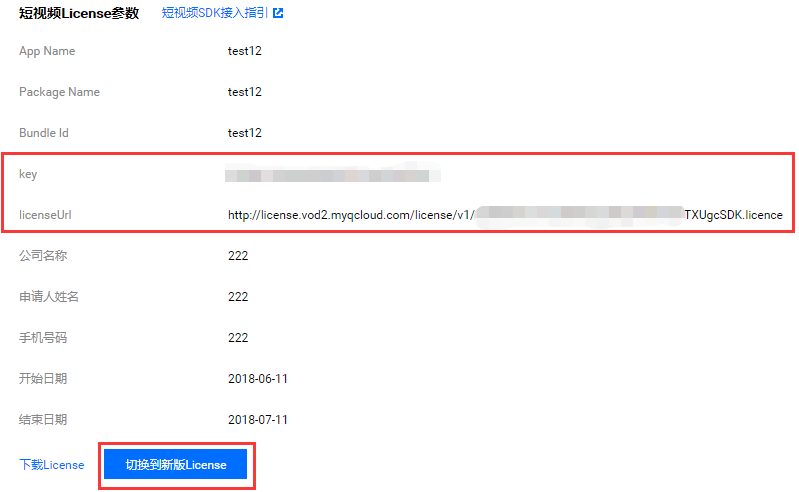

对于使用 4.7 版本 License 的用户，如果您升级了 SDK 到 4.9 版本，您可以登录控制台，单击下图的 切换到新版 License 按钮生成对应的 key 和 url，切换后的 License 必须使用 4.9 及更高的版本，切换后按照上述操作集成即可。

3.5 LOG 打印

在 TXLiveBase 中可以设置 log 是否在控制台打印以及 log 的级别，具体代码如下：

• setConsoleEnabled
  设置是否在 Android Studio 的控制台打印 SDK 的相关输出。
• setLogLevel
  设置是否允许 SDK 打印本地 log，SDK 默认会将 log 写到 sdcard 上的 log / tencent / liteav 文件夹下。
  如果您需要我们的技术支持，建议将此开关打开，在重现问题后提供 log 文件，非常感谢您的支持。
• Log 文件的查看
  小直播 SDK 为了减少 log 的存储体积，对本地存储的 log 文件做了加密，并且限制了 log 数量的大小，所以要查看 log 的文本内容，需要使用 log 解压缩工具。

  TXLiveBase.setConsoleEnabled(true);
  TXLiveBase.setLogLevel(TXLiveConstants.LOG_LEVEL_DEBUG);

3.6 编译运行

在工程中调用 SDK 接口，获取 SDK 版本信息，以验证工程配置是否正确。

3.6.1 引用SDK

在 MainActivity.java 中引用 SDK 的 class：

import com.tencent.rtmp.TXLiveBase;

3.6.2 调用接口

在 onCreate 中调用 getSDKVersioin 接口获取版本号：

String sdkver = TXLiveBase.getSDKVersionStr();
Log.d("liteavsdk", "liteav sdk version is : " + sdkver);

3.6.3 编译运行

如果前面各步骤都操作正确，demo 工程将顺利编译通过，运行之后将在 logcat 中看到如下 log 信息：
09-26 19:30:36.547 19577-19577/ D/liteavsdk: liteav sdk version is : 3.9.2794

常见问题排查

如果您将 SDK 导入到您的工程，编译运行出现类似以下错误：

Caused by: android.view.InflateException:
Binary XML file #14:Error inflating class com.tencent.rtmp.ui.TXCloudVideoView

可以按照以下流程来排查问题：

• 确认是否已经将 SDK 中的 jar 包和 so 库放在 jniLibs目录下。

• 如果您使用 aar 集成方式的完整版本，在工程目录下的 build.gradle 的 defaultConfig 里面确认下是否将 x64 架构的 so 库过滤掉。因为完整版本中连麦功能所使用的声学组件库暂时不支持 x64 架构的手机。

  defaultConfig {
    applicationId "com.tencent.liteav.demo"
    minSdkVersion rootProject.ext.minSdkVersion
    targetSdkVersion rootProject.ext.targetSdkVersion
    versionCode 1
    versionName "2.0"

    ndk {
        abiFilters "armeabi", "armeabi-v7a"
        // 如果您使用的是商业版，只能使用 armeabi 架构，即：
        // abiFilters "armeabi",
    }
  }

• 检查下混淆规则，确认已将 SDK 的相关包名加入了不混淆名单。

  -keep class com.tencent.** { *; }

快速接入功能模块

本篇文档讲述了如何在已有的项目中快速集成短视频SDK，完成从录制、预览到编辑的完整过程。
文中所需要的代码及资源文件均在 资源下载 中 SDK 的压缩包中提供。

接入步骤

1. 创建一个空的 Android Studio 工程，工程名为 UGC，且包名与下方图片中包名(com.tencent.liteav.demo)一致，保证新建的空工程编译通过。这里注意，如果您不跟我们的包名保持一致，需要申请 License。 如果没有 License 依然可以完成以下步骤集成 UI，但部分功能会无法使用。


2. 拷贝 SDK 开发包中的 lib_tccommon、lib_tcvideoediter、lib_tcvideorecord 及 lib_tcvideojoiner 四个 Android Studio module 放入新建的工程 UGC/ 下：

   • lib_tccommon ： 资源公共库
   • lib_tcvideoediter：SDK开发包中短视频编辑 UI 组件
   • lib_tcvideorecord：SDK开发包中短视频录制 UI 组件
   • lib_tcvideojoiner：SDK开发包中短视频合成 UI 组件

   在新建的工程 UGC/settings.gradle 下指明引入这四个 module：

   include ':app'
   # 拷贝这段代码起始位置
   include ':lib_tcvideorecord'
   include ':lib_tcvideoediter'
   include ':lib_tcvideojoiner'
   include ':lib_tccommon'
   # 拷贝这段代码结束位置

   在新建的工程 module：app 的 build.gradle 下指明引入这四个 module：

    apply plugin: 'com.android.application'

    android {
            compileSdkVersion 25
            buildToolsVersion "25.0.2"
            defaultConfig {
                    applicationId "ugc.demo.com.ugc"
                    minSdkVersion 15
                    targetSdkVersion 23
                    versionCode 1
                    versionName "1.0"
                    // 拷贝这段代码起始位置
                    ndk {
                            abiFilters "armeabi", "armeabi-v7a"
                    }
                    // 拷贝这段代码结束位置
                    testInstrumentationRunner "android.support.test.runner.AndroidJUnitRunner"
            }
            buildTypes {
                    release {
                            minifyEnabled false
                            proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'
                    }
            }
            // 拷贝这段代码起始位置
            sourceSets {
                    main {
                            jniLibs.srcDirs = ['libs']
                    }
            }
            // 拷贝这段代码结束位置
    }

    dependencies {
            compile fileTree(dir: 'libs', include: ['*.jar'])
            // 拷贝这段代码起始位置
            compile project(':lib_tccommon')
            compile project(':lib_tcvideoediter')
            compile project(':lib_tcvideojoiner')
            compile project(':lib_tcvideorecord')
            // 拷贝这段代码结束位置
    }

3. 拷贝 sdk：/SDK/LiteAVSDK_UGC_1.1.10.aar 到新建的工程 UGC/lib_tccommon/libs/ 下，修改 lib_tccommon:build.gradle 中的 SDK 版本号：

    apply plugin: 'com.android.library'

    android {
            compileSdkVersion 25
            buildToolsVersion "25.0.2"

            defaultConfig {
                    minSdkVersion 15
                    targetSdkVersion 23
                    versionCode 1
                    versionName "1.0"
            }

            buildTypes {
                    release {
                            minifyEnabled false
                            proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'
                    }
            }
            // 拷贝这段代码起始位置
            sourceSets {
                    main {
                            jniLibs.srcDirs = ['libs']
                    }
            }
            // 拷贝这段代码结束位置
    }

    dependencies {
            compile fileTree(include: ['*.jar'], dir: 'libs')
            compile 'com.android.support:appcompat-v7:25.+'
            // 拷贝这段代码起始位置
            compile 'com.android.support:recyclerview-v7:25.+'
            // 这里注意：根据拷贝的aar文件，修改sdk的版本号
            compile(name: 'LiteAVSDK_UGC_1.1.10', ext: 'aar')
            compile files('libs/glide-3.7.0.jar')
             // 拷贝这段代码结束位置
    }

4. 修改 Project:build.gradle 的配置，保证使用了 lib_tccommon 中的 sdk 版本：

    buildscript {

            repositories {
                    jcenter()
            }
            dependencies {
                    classpath 'com.android.tools.build:gradle:2.2.3'
            }
    }

    allprojects {
            repositories {
                    jcenter()
                     // 拷贝这段代码起始位置
                    flatDir {
                            dirs 'libs'
                            dirs project(':lib_tccommon').file('libs')
                    }
                    // 拷贝这段代码结束位置
            }
    }

    task clean(type: Delete) {
            delete rootProject.buildDir
    }

5. 请确保 Android Gradle Plugin 版本和本地 Gradle 版本的兼容性。

   The versions of the Android Gradle plugin and Gradle are not compatible.

   可以按照如下给出的代码配置，保证 Gradle 版本兼容性，修改 gradle-wrapper.properties 文件的 Gradle 版本

   distributionUrl=https\://services.gradle.org/distributions/gradle-3.3-all.zip

6. License 配置
   新建 DemoApplication 类，用于设置 License，并在 AndroidManifest.xml 中声明此 Application。

    //DemoApplication.java
    import com.tencent.ugc.TXUGCBase;

    public class DemoApplication extends Application {
            String ugcLicenceUrl = "http://download-1252463788.cossh.myqcloud.com/xiaoshipin/licence_android/TXUgcSDK.licence";
            String ugcKey = "731ebcab46ecc59ab1571a6a837ddfb6";

            @Override
            public void onCreate() {
                    super.onCreate();

                    TXUGCBase.getInstance().setLicence(this, ugcLicenceUrl, ugcKey);

                    String string = TXUGCBase.getInstance().getLicenceInfo(this);
                    Log.i("SDK", "string=" + string);
            }
    }

    // AndroidManifest.xml
    <application
                    android:name=".DemoApplication"
                 ...
    </application>

7. 短视频模块的调用
   在 activity_main.xml 中建立三个 Button。

   <?xml version="1.0" encoding="utf-8"?>
   <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/record"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Record" />

    <Button
        android:id="@+id/editer"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Editer" />

    <Button
        android:id="@+id/joiner"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Joiner" />
   </LinearLayout>

   在 MainActivity.java 中启动各模块的类即可。

    public class MainActivity extends AppCompatActivity implements View.OnClickListener {

            @Override
            protected void onCreate(Bundle savedInstanceState) {
                    super.onCreate(savedInstanceState);
                    setContentView(R.layout.activity_main);

                    Button button1 = (Button) findViewById(R.id.record);
                    Button button2 = (Button) findViewById(R.id.editer);
                    Button button3 = (Button) findViewById(R.id.joiner);

                    button1.setOnClickListener(this);
                    button2.setOnClickListener(this);
                    button3.setOnClickListener(this);
            }

            @Override
            public void onClick(View v) {
                    switch (v.getId()) {
                            case R.id.record:
                                    Intent intent1 = new Intent(this, TCVideoSettingActivity.class);
                                    startActivity(intent1);
                                    break;
                            case R.id.editer:
                                    Intent intent2 = new Intent(this, TCVideoEditChooseActivity.class);
                                    startActivity(intent2);
                                    break;
                            case R.id.joiner:
                                    Intent intent3 = new Intent(this, TCVideoJoinChooseActivity.class);
                                    startActivity(intent3);
                                    break;
                    }
            }
    }


8. clean 工程，运行即可看到效果。

相关文件简介

短视频录制

lib_tcvideorecord
└── videorecord
    ├── RecordDef.java(背景音选择接口)
    ├── TCBGMRecordAdapter.java(背景音列表适配器)
    ├── TCBGMRecordChooseLayout.java(背景音列表界面)
    ├── TCBGMRecordManager.java(背景音管理类)
    ├── TCBGMRecordView.java(录制界面的背景音操作面板)
    ├── TCVideoRecordActivity.java(录制主界面)
    ├── TCVideoRecordSmartActivity.java(UGC_Smart版本，录制主界面)
    ├── TCVideoSettingActivity.java(录制设置界面)
    └── view
        ├── ComposeRecordBtn.java(自定义的录制按钮)
        ├── MusicListView.java
        ├── RecordProgressView.java(自定义录制进度条)
        ├── TCAudioControl.java
        └── TCMusicSelectView.java

短视频编辑

└── videoediter
    ├── PictureChooseFragment.java(图片选择界面)
    ├── TCVideoEditChooseActivity.java(单视频编辑文件选择界面)
    ├── TCVideoEditerActivity.java(编辑主界面)
    ├── TCVideoEditerWrapper.java(接口类信息保存)
    ├── TCVideoPreprocessActivity.java(编辑预处理界面)
    ├── TabFragmentPagerAdapter.java(图片/视频 界面适配器)
    ├── VideoChooseFragment.java(视频文件选择界面)
    ├── bgm
    │   ├── TCBGMSettingFragment.java(背景音设置界面)
    │   ├── TCMusicAdapter.java(背景音适配器)
    │   └── utils
    │       └── TCMusicManager.java(背景音管理类)
    ├── bubble
    │   ├── TCWordEditActivity.java(气泡字幕主界面)
    │   │   ├── others
    │   │   │   └── TCWordInputDialog.java(字幕输入框)
    ├── common
    │   ├── TCConfirmDialog.java(确认对话框)
    │   ├── TCToolsView.java(编辑界面下方工具条)
    │   └── widget
    │       ├── RangeSeekBar.java(左右拖动控件)
    │       └── videotimeline(缩略图控件包)
    ├── cutter
    │   └── TCCutterFragment.java(视频裁剪设置界面)
    ├── filter
    │   └── TCStaticFilterFragment.java(静态滤镜设置界面)
    ├── motion
    │   ├── TCMotionFragment.java(动态滤镜设置界面)
    │   └── view
    │       └── TCColorfulSeekBar.java(动态滤镜带颜色的进度条)
    ├── paster
    │   ├── AnimatedPasterConfig.java(动态贴纸配置)
    │   ├── TCPasterActivity.java(贴纸界面)
    ├── time
    │   ├── TCTimeFragment.java(时间特效设置界面)
    └── transition
        └── TCTransitionFragment.java(图片转场设置界面)

短视频合成

└── videojoiner
    ├── TCVideoJoinerActivity.java(多视频合成顺序调整界面)
    ├── TCVideoJoinerPreviewActivity.java(多视频预览、生成界面)
    └── swipemenu(多视频长按拖动，左滑删除控件)

详细介绍

以下为各模块的详细说明

1. 视频录制
2. 视频编辑
3. 视频拼接
4. 视频上传
5. 视频播放
6. 动效变脸(商业版)
