消息队列 CKafka 版接入 Prometheus 监控

操作场景
如您需要将 CKafka 监控指标自有运维平台进行集成和对接，CKafka 提供两种接入 Prometheus 监控的方式：
1. 腾讯云可观测平台集成方式
通过腾讯云可观测平台提供的 Prometheus + Grafana 配置云产品监控，支持将云监控采集的指标通过 Prometheus 的方式接出，详情参见云监控。
2. 基于开源标准 Prometheus Exporter 接入
针对专业版用户，消息队列 CKafka 提供了基于开源标准 Prometheus Exporter 的接入方式，具体说明如下：
实例级指标：专业版实例默认为所有用户提供了外部监控服务的接入方式，通过提供的接入点可完成 CKafka 实例的监控，包括但不限于 未同步副本、Topic 读写速率、请求响应耗时 等一系列开源 Kafka 可监控的度量指标。
节点级指标：专业版实例提供 Prometheus Exporter 抓取的节点指标信息，包括但不限于 CPU、内存使用情况、系统负载等基本监控度量指标，以及 broker JMX 暴露出的度量指标，相关指标均可通过 Prometheus 数据采集后进行聚合、展示及分析。
本文介绍消息队列 CKafka 版基于开源标准 Prometheus Exporter 接入 Prometheus 监控的操作步骤。
操作步骤
步骤1：获取 Prometheus 监控目标
1. 登录 CKafka 控制台。
2. 在左侧导航栏选择实例列表，单击目标实例的“ID”，进入实例基本信息页面。
3. 在使用 Prometheus 监控模块单击右上角的获取监控目标，选择 VPC 和子网。
4. 单击提交，获取一组监控目标。
﻿
5. 在用 Prometheus 监控实例单击右上角的重新获取，将删除已有网络下的监控地址。
﻿
6. 单击确认，可重新获取监控目标。
﻿
注意：
如实例执行了迁移变配或更换可用区的操作，则会导致因底层 broker 发生迁移获取不到 Prometheus 监控数据，此时需要通过控制台点击重新获取，来获取最新的 Exporter ip 及 port。
步骤2：用 Prometheus 采集监控数据
自建 Prometheus
云监控 Prometheus
1. 下载 Prometheus，并配置监控抓取地址。
2. 进入 Prometheus 程序包所在目录，执行如下命令，解压 Prometheus 程序包。
tar -vxf prometheus-2.30.3.linux-amd64.tar.gz
3. 修改配置文件 prometheus.yml，增加 jmx_exporter 与 node_exporter 抓取任务。
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: "prometheus"
    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.
    static_configs:
      - targets: ["localhost:9090"]
﻿
  - job_name: "broker-jmx-exporter"
    scrape_interval: 5s
    metrics_path: '/metrics'
    static_configs:
      - targets: ['10.x.x.0:60001','10.x.x.0:60003','10.x.x.0:60005']
        labels:
           application: 'broker-jmx'
  - job_name: "broker-node-exporter"
    scrape_interval: 10s
    metrics_path: '/metrics'
    static_configs:
       - targets: ['10.x.x.0:60002','10.x.x.0:60004','10.x.x.0:60006']
         labels:
           application: 'broker-node'
 broker-jmx-exporter 是 Prometheus 抓取 Broker 的 JMX 指标配置的标签项，Targets 其中包含映射的端口信息，
 broker-node-exporter 为抓取 Broker 所在节点的基本指标配置的标签项， scrape_interval 为抓取监控度量数据的频率。
4. 启动 Prometheus。
./prometheus --config.file=prometheus.yml --web.enable-lifecycle

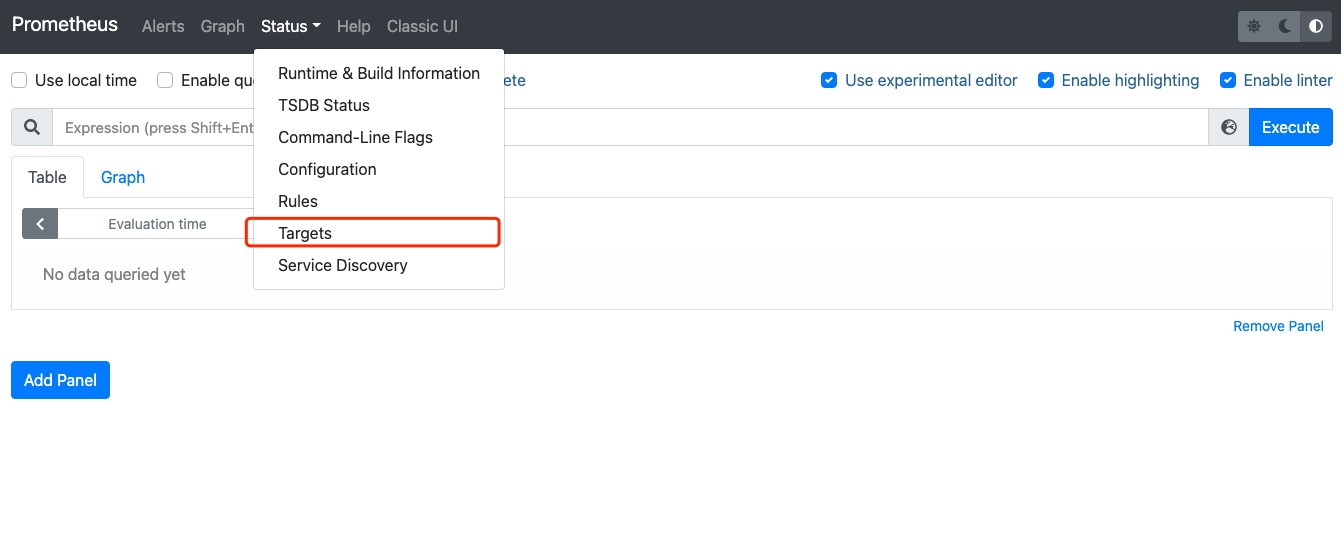

5. 打开 Prometheus 提供的 UI 界面查看接入的 Targets 状态是否正常，如在浏览器输入 http://localhost:9090。
﻿

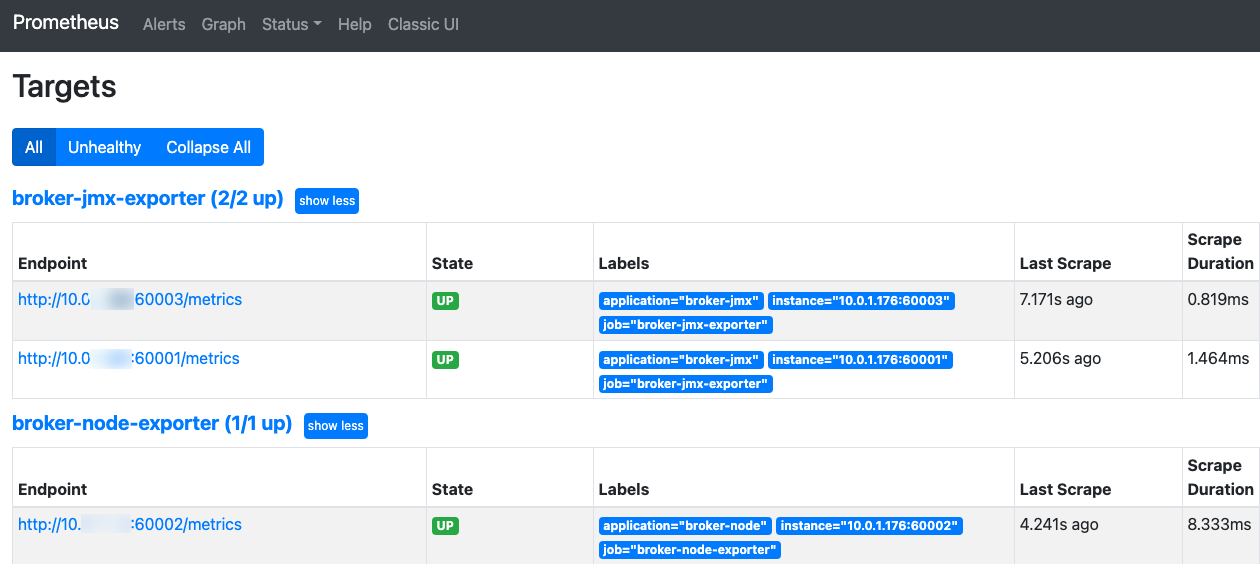

6. 检查 Targets 状态都是 UP。
﻿
如果 Targets 状态为 DOWN 则需要检查网络访问是否可达，或根据状态栏最后的 Error 选项查看原因。

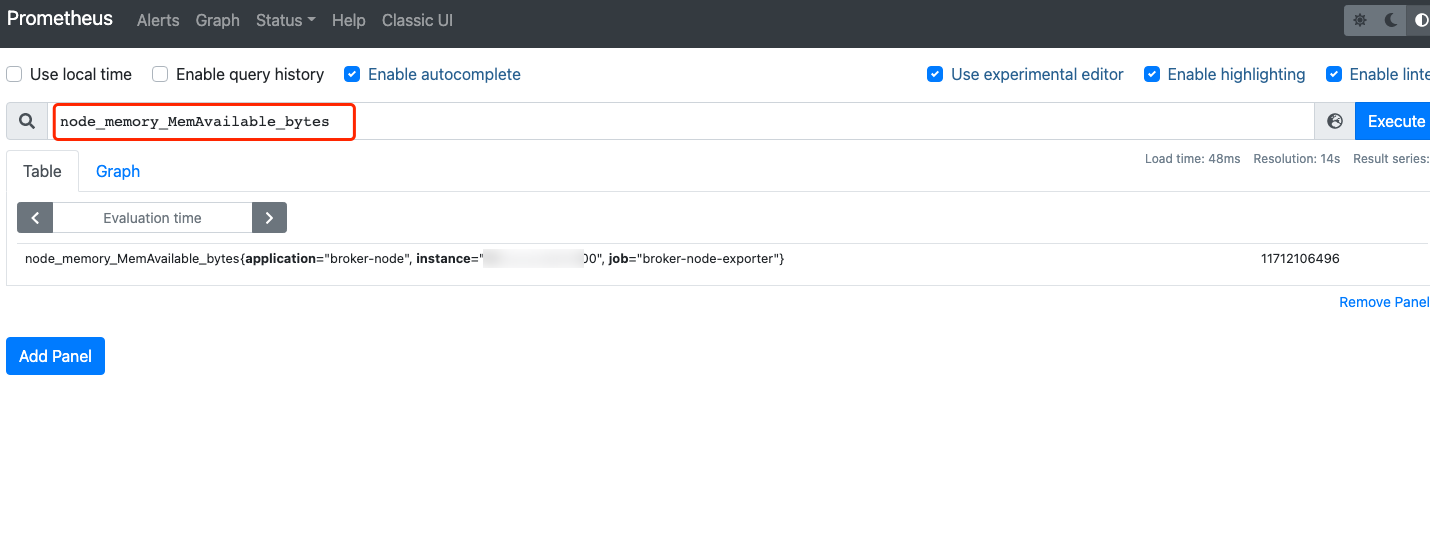

7. 查询监控指标数据。
单击 Graph 选项输入查询的指标名称即可看到相应的监控数据，例如输入node_memory_MemAvailable_bytes ，单击 Execute。
﻿

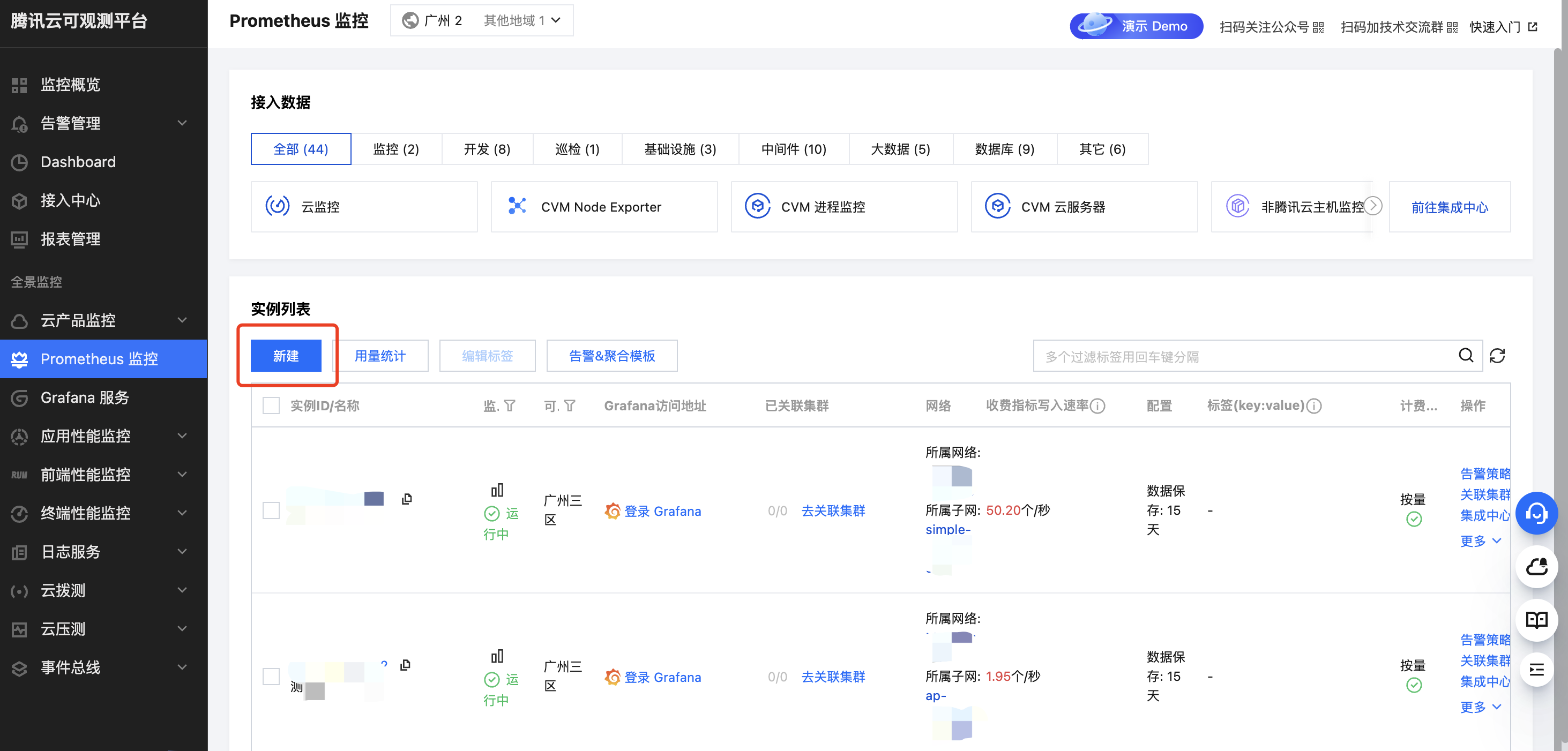

1. 登录可观测平台 > Prometheus 监控，如果没有 Prometheus 实例，请先单击新建去创建实例，具体指引请见 创建 Prometheus 实例。
注意：
在创建 Prometheus 实例时，绑定的 VPC 和子网需要与步骤1 中 vpcId 和 subnetId 保持一致，否则会出现网络不通的问题。
﻿

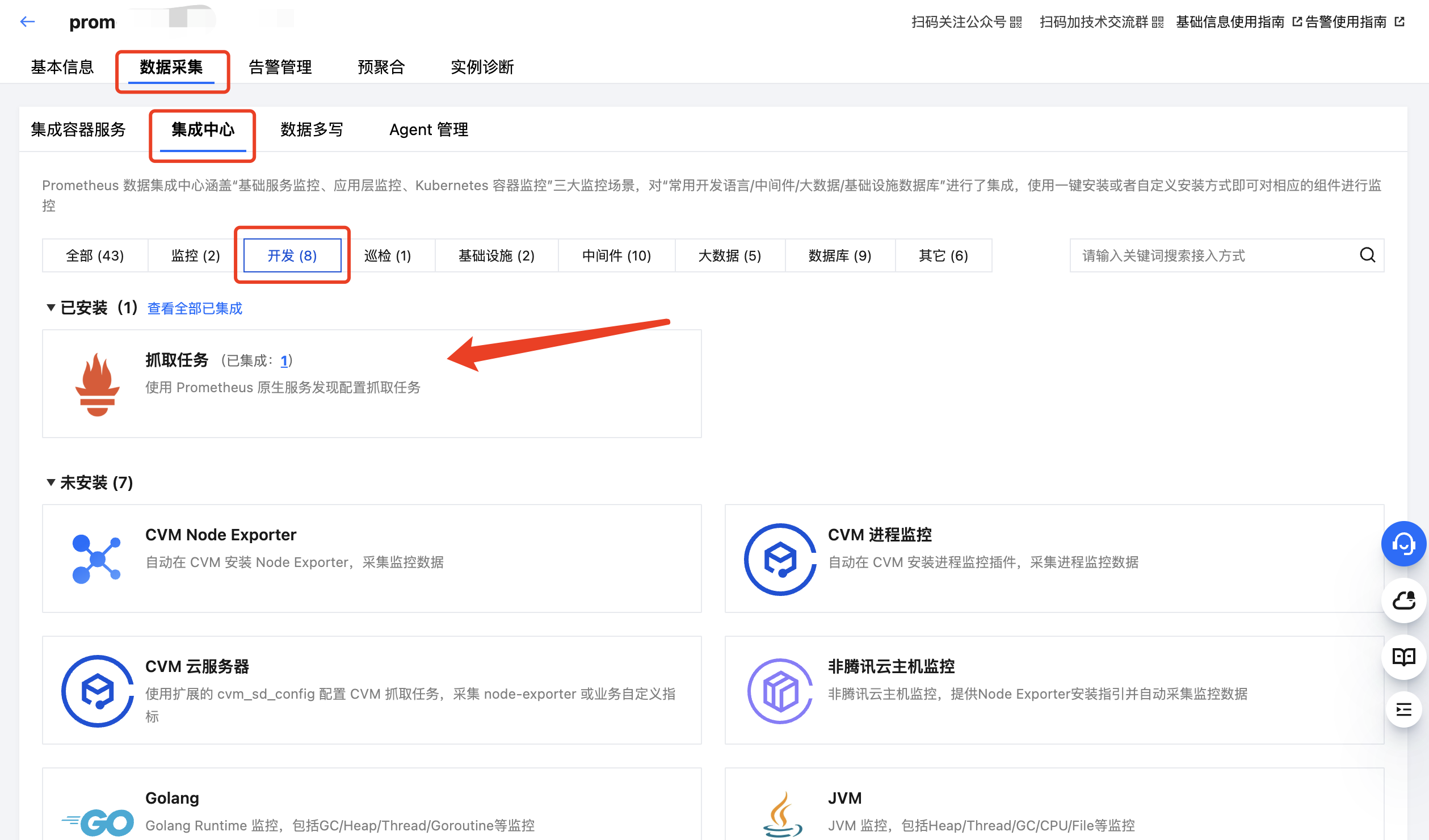

2. 在实例列表中点击一个 Prometheus 实例，进入实例详情。选择数据采集 > 集成中心，在开发中找到抓取任务，点击进入。
﻿
﻿

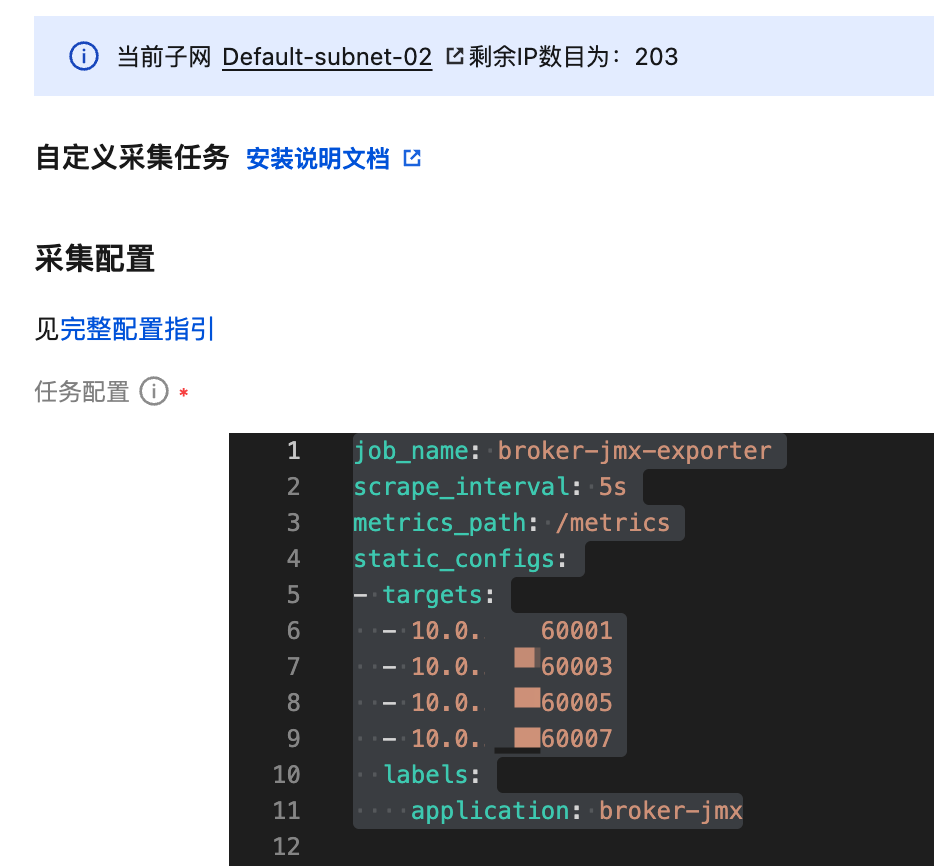

3. 在弹出的抓取任务抽屉中，填写以下代码示例中的采集配置，并点击保存。
根据需要采集的指标大类进行配置，支持 jmx-exporter 及 node-exporter。
﻿
jmx-exporter 配置示例：
job_name: broker-jmx-exporter
scrape_interval: 10s
metrics_path: /metrics
static_configs:
- targets:
  - 10.0.x.x:60001
  - 10.0.x.x:60003
  - 10.0.x.x:60005
  - 10.0.x.x:60007
  labels:
    application: broker-jmx
node-exporter 配置示例：
job_name: broker-node-exporter
scrape_interval: 10s
metrics_path: /metrics
static_configs:
- targets:
  - 10.0.x.x:60002
  - 10.0.x.x:60004
  - 10.0.x.x:60006
  - 10.0.x.x:60008
  labels:
    application: broker-node

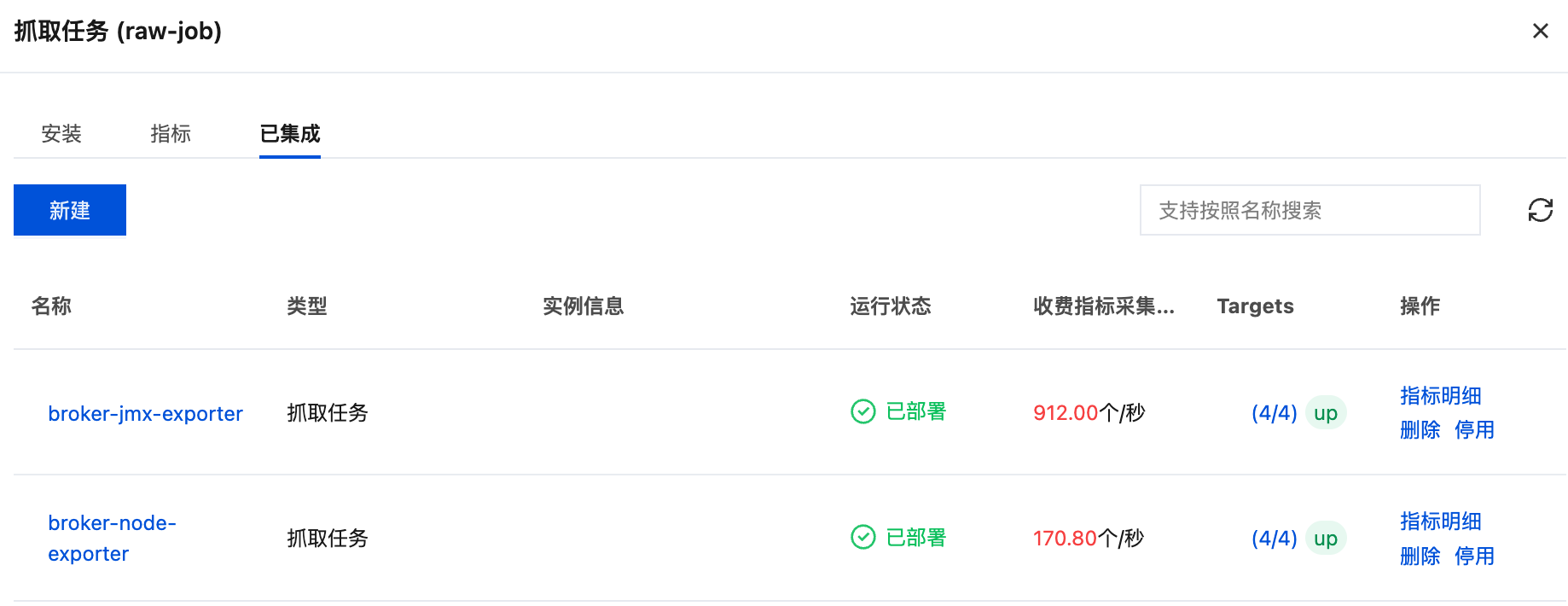

4. 在抓取任务中点击已集成页签，等待2-3分钟，可以看到运行状态变化为“已部署”，Targets 也可以看到具体的数据抓取对象。点击指标明细可以看到抓取的 Broker 指标。
﻿
﻿
