添加输入

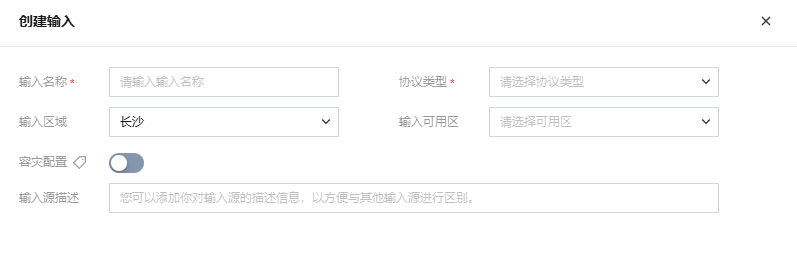

单击添加输入，配置输入流信息：
输入名称：您可以填写一个简单的名称，方便您管理多个 Input 信息。
协议类型：选择输入协议，不同的协议需要的设置不同，其中，支持的协议类型包括：SRT、RTMP_PUSH、RTMP_PULL、RTP、RTSP_PULL、RIST。
输入区域：选择您输入节点的区域。
输入可用区：选择您输入区域的可用区，可以根据业务需要进行选择。
各协议类型输入的其它配置字段，参考下文的配置详情。

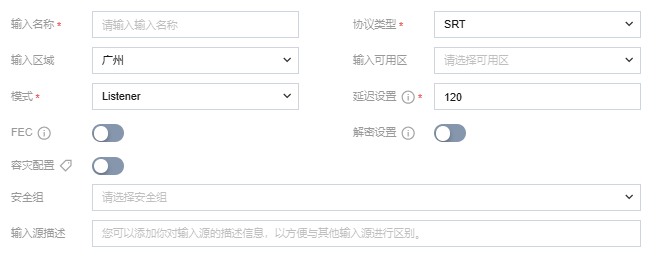

SRT Listener
若选择此协议，则：
输入名称：您可以填写一个简单的名称，方便您管理多个 Input 信息。
协议类型：SRT。
输入区域：选择您输入节点的区域。
输入可用区：选择您输入区域的可用区，可以根据业务需要进行选择。
模式：选择 Listener 模式，此模式下，您需要在推流侧使用 SRT 的 Caller 模式请求媒体传输（StreamLink） ，并推送流到输入节点。具体地址，您可以在流的地址中查看。
延迟设置：设置服务侧延迟参数，若推流侧和媒体传输的区域在同一个国家，建议设置为120ms；若推流侧和媒体传输的区域在不同的国家，建议设置200ms；若推流侧和媒体传输的区域在不同的洲，建议设置1000ms；具体可以根据分配的 IP 进行实际调整。
FEC：前向纠错功能；开启 SRT FEC 功能后，在数据发送端可以发送冗余数据包，这样当部分数据包丢失时，媒体传输的接收端仍能通过冗余信息恢复原始数据。
解密设置：如果您需要更高的安全性，您可以使用 SRT 的加密功能。需要您在此处打开开关，并填写密钥以及密钥长度两个字段。同时，您需要在推流侧设置加密 Key 以及 Key 的长度，否则您将推流失败。
解密密钥：开启加密后，您需要在此字段填写用于加密和解密的 Key ，同时需要在推流侧设置相同的 Key 。
密钥长度：开启加密后，您需要在此字段选择加密 Key 的长度，推流侧参数需要与此处保持一致。
容灾配置：SRT Listener 可以提供容灾配置，开启后，您可以再选择一个输入可用区。系统将会生成两个推流地址（在地址中查看），您可以同时推送两路流到媒体传输 。先收到的流将会作为主路生效，主路断开后将会自动切换到另外一路。
安全组：选择已配置好的安全组，用于限制推流使用的 IP，以此增强安全性。安全组的创建可以参见 设置 IP 安全组。

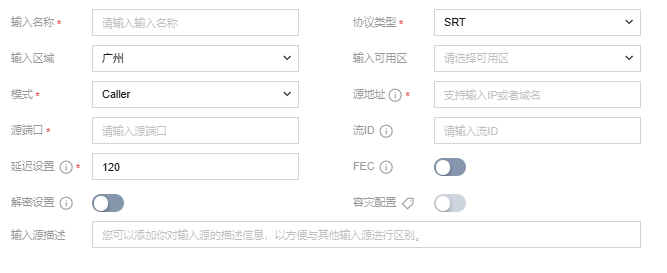

SRT Caller
若选择此协议，则：
输入名称：您可以填写一个简单的名称，方便您管理多个 Input 信息。
协议类型：SRT。
输入区域：选择您输入节点的区域。
输入可用区：选择您输入区域的可用区，可以根据业务需要进行选择。
模式：选择 Caller 模式，此模式下， 媒体传输（StreamLink） 将使用 SRT 协议 Call 您提供的源流地址，以此获取源流。
源地址：填写您源流的 IP 地址，也可以填写域名。
源端口：您源流地址的端口。
流ID：您源流的流 ID。
延迟设置：设置服务侧延迟参数，源流地址和媒体传输的区域在同一个国家，建议设置为120ms；源流地址和媒体传输的区域在不同的国家，建议设置200ms；源流地址和媒体传输的区域在不同的洲，建议设置1000ms；具体可以根据分配的 IP 进行实际调整。
FEC：前向纠错功能；开启 SRT FEC 功能后，在数据发送端可以发送冗余数据包，这样当部分数据包丢失时，媒体传输的接收端仍能通过冗余信息恢复原始数据。
解密设置：如果源流开启了加密，则需要打开此开关，并填写密钥以及密钥长度两个字段，否则将拉流失败。
解密密钥：如果您的源流开启了加密，您需要在此字段填写相关的 Key ，否则将拉流失败。
密钥长度：如果您的源流开启了加密，您需要在此字段选择 Key 的长度，长度需要和源流设置的长度保持一致。
容灾配置：目前 SRT Caller 不支持容灾切换，故此选项暂不开放。

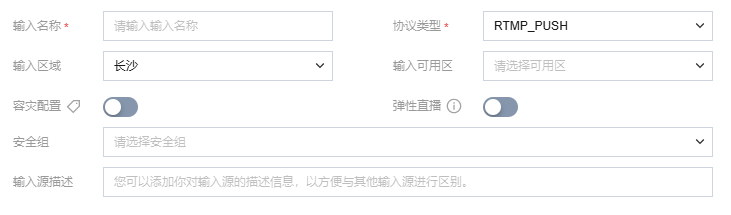

RTMP_PUSH
若选择此协议类型，您需要将流推送到系统生成的推流地址上。
输入名称：您可以填写一个简单的名称，方便您管理多个 Input 信息。
协议类型：RTMP_PUSH。
输入区域：选择您输入节点的区域。
输入可用区：选择您输入区域的可用区，可以根据业务需要进行选择。
容灾配置：容灾功能开启后，您可以再选择一个输入可用区。系统将会生成两个推流地址（在地址中查看），您可以同时推送两路流到 媒体传输 。 先收到的流将会作为主路生效，主路断开后将会自动切换到另外一路。
弹性直播：开启弹性直播功能后，系统会在流输入后叠加延播时间，再进行输出。延播时间可以支持设置为10-300秒。
安全组：选择已配置好的安全组，用于限制推流使用的 IP，以此增强安全性。安全组的创建可以参见 设置 IP 安全组。
RTMP_PULL
若选择此协议，媒体传输将从您指定的流地址拉流。
输入名称：您可以填写一个简单的名称，方便您管理多个 Input 信息。
协议类型：RTMP_PULL。
输入区域：选择您输入节点的区域。
输入可用区：选择您输入区域的可用区，可以根据业务需要进行选择。
源地址：RTMP URL，示例：
rtmp://example.com/live。流密钥：RTMP 流密钥， 示例：
e18c3c4dd05aef020946e6afbf9e04ef。容灾配置：目前 RTMP_PULL 协议不支持容灾切换，故此选项暂不开放。
弹性直播：开启弹性直播功能后，系统会在 Input 输入后叠加延播时间，再进行 Output 输出。延播时间可以支持设置为10-300秒。

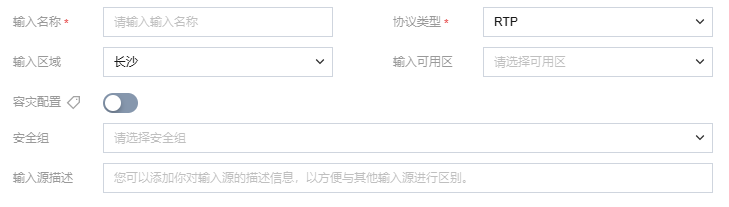

RTP
若选择此协议，您需要将流推送到系统生成的推流地址上。
输入名称：您可以填写一个简单的名称，方便您管理多个 Input 信息。
协议类型：RTP。
输入区域：选择您输入节点的区域。
输入可用区：选择您输入区域的可用区，可以根据业务需要进行选择。
容灾配置：容灾功能开启后，您可以再选择一个输入可用区。系统将会生成两个推流地址（在地址中查看），您可以同时推送两路流到媒体传输 。 先收到的流将会作为主路生效，主路断开后将会自动切换到另外一路。
安全组：选择已配置好的安全组，用于限制推流使用的 IP，以此增强安全性。安全组的创建可以参见 设置 IP 安全组。
RTSP_PULL
若选择此协议，媒体传输将从您指定的流地址拉流。
输入名称：您可以填写一个简单的名称，方便您管理多个 Input 信息。
协议类型：RTSP_PULL。
输入区域：选择您输入节点的区域。
输入可用区：选择您输入区域的可用区，可以根据业务需要进行选择。
源地址：RTSP URL，示例：rtsp://ip:port/live/stream。
容灾配置：目前 RTSP_PULL 协议不支持容灾切换，故此选项暂不开放。

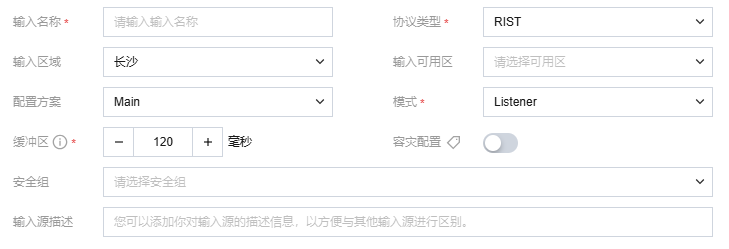

RIST Listener
若选择此协议，则：
输入名称：您可以填写一个简单的名称，方便您管理多个 Input 信息。
协议类型：RIST。
输入区域：选择您输入节点的区域。
输入可用区：选择您输入区域的可用区，可以根据业务需要进行选择。
配置方案：支持 Simple、Main。
模式：目前仅支持 Listener 模式，此模式下，您需要在推流侧使用 RIST 的 Caller 模式请求媒体传输 ，并推送流到 Input 节点。具体地址，您可以在流的 地址中查看。
缓冲区：缓冲区大小，单位为毫秒，支持50-5000ms。
容灾配置：目前 RIST Listener 协议不支持容灾切换，故此选项暂不开放，敬请期待。
安全组：选择已配置好的安全组，用于限制推流使用的 IP，以此增强安全性。安全组的创建可以参见 设置 IP 安全组。
添加输出
Output 协议
根据 Input 节点的协议类型，可以创建的 Output 节点协议如下：
Input 协议 | Output 可选协议 |
RTMP_PUSH、RTMP_PULL | RTMP_PUSH、RTMP_PULL、SRT |
SRT | SRT、RTMP_PUSH、RTMP_PULL |
RTP | RTP |
RTSP_PULL | RTSP_PULL |
RIST | RIST |
Output 类型
对于输出节点，有两种类型可以选择：单点类型、多路类型。其中，单点类型为常见的通用场景，可以更好地控制 Output 节点的输出流量用量；多路类型适合用于内容接收方的数量更多的场景，即：对同一个 Output 节点，拉流数量会超过4路。
单点：单点类型的 Output 节点，最多可以支持1路推流或者4路拉流，超过数量限制的请求将被拒绝。
多路：多路类型的 Output 节点，当前仅支持 SRT Listener，不限制拉流数量。
注意：
媒体传输的计费项中包括：传输费用、机器运行费用、转推流量费用。详细说明请参考：媒体传输计费说明。
传输费用：对于单点类型、多路类型，用量统计方式没有区别，均为：按照每条链路的当日带宽峰值进行累加计费。
机器运行费用：对于单点类型和多路类型，Input 节点的用量统计方式没有区别，均为：Input 节点数量 × 任务时长；Output 节点的用量统计方式有区别，单点类型的 Output 是：Output节点数量 × 任务时长，多路类型的 Output 是：（Output 节点的拉流总数量 / 4） × 任务时长。
转推流量费用：对于单点类型和多路类型，用量统计方式没有区别，均为：按 Output 节点输出流量总量进行计费。
添加单点类型的 Output

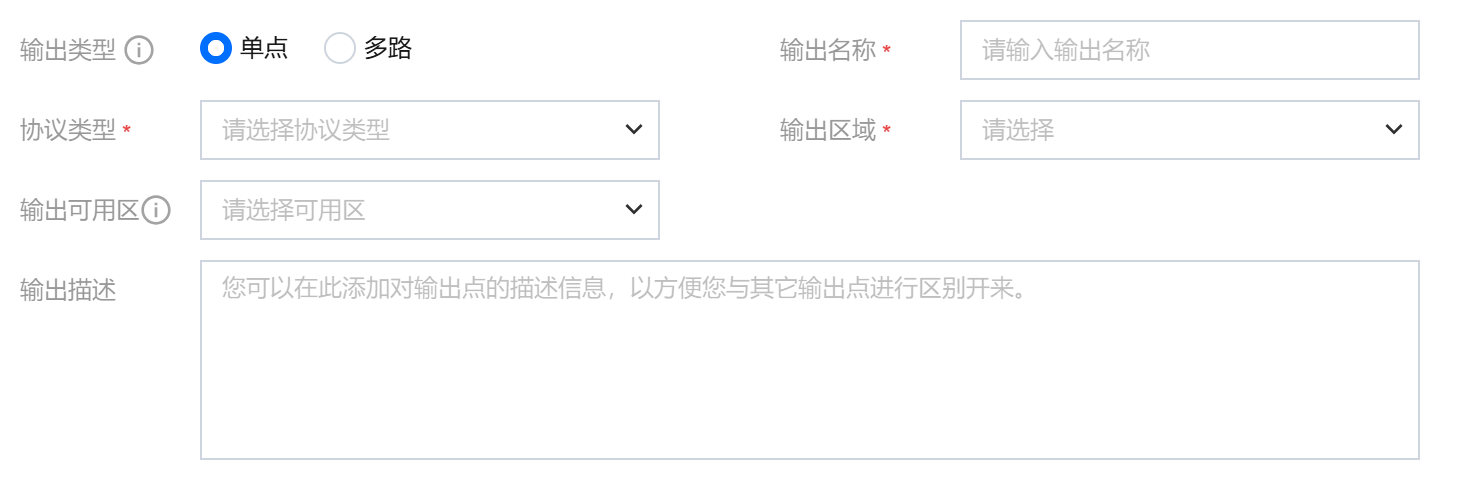

单击添加输出，输出类型选择单点，配置输出流信息：
RTMP_PUSH
若选择此协议， Output 会将流转推到您指定的地址。
输出名称：您可以填写一个简单的名称，方便您管理多个 Output 信息。
协议类型：RTMP_PUSH。
输出区域：Output 所在区域，在这里选择您将流传输到的区域。
输出可用区：Output 所在区域的可用区，可以根据业务需要进行选择。
音频 PID：对于含有多音轨的流，您可以通过输入 PID 来指定需要使用的音轨，PID 可以输入1到8191之间的正整数。
视频 PID：对于含有多个视频轨的流，您可以通过输入 PID 来指定需要使用的视频轨，PID 可以输入1到8191之间的正整数。
输出至同地域的云直播：开启后，可以将直播流传输至同地域的 云直播 节点，请填写相应的云直播推流域名。当转推至同地域的云直播节点时，媒体传输将不收取转推流量费用。
目的地 URL：RTMP URL，示例：
rtmp://example.com/live。流密钥：RTMP 流密钥，示例：
e18c3c4dd05aef020946e6afbf9e04ef。

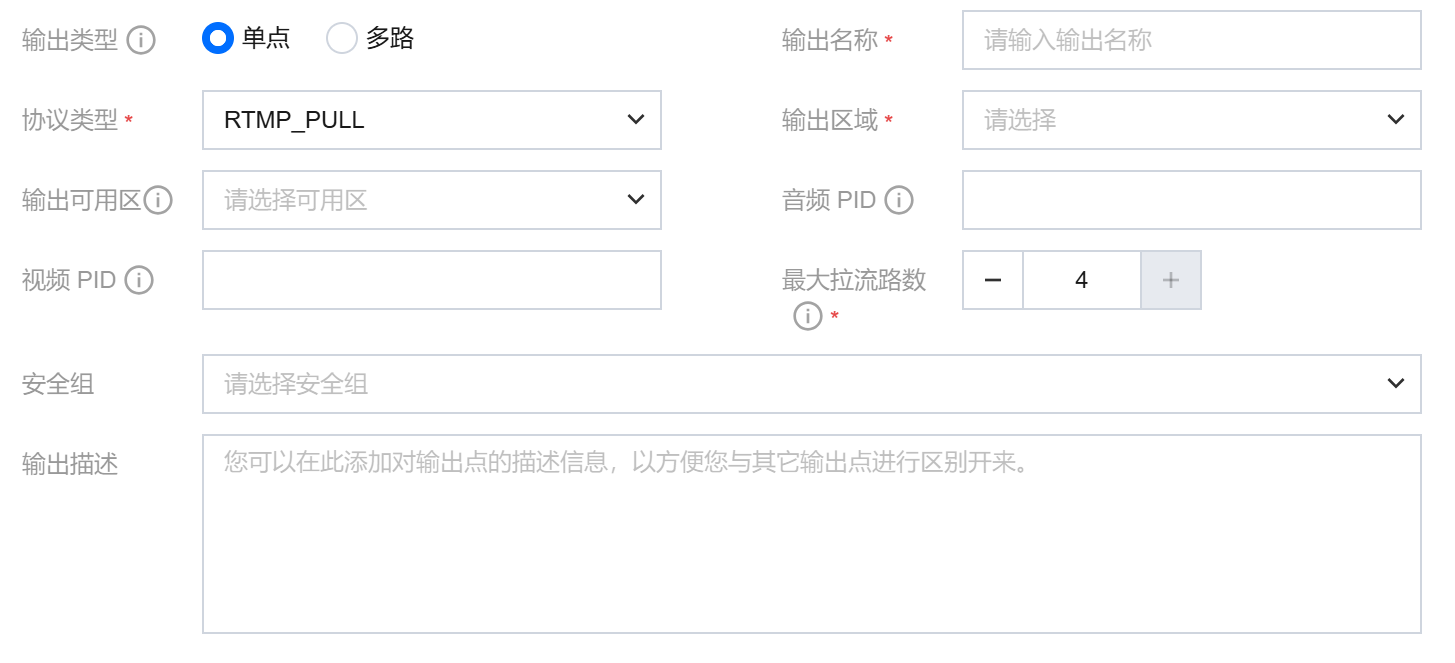

RTMP_PULL
若您需要从 Output 拉流，则可以在 Output 中选择此协议。创建 Output 后，您可以在 流的地址列表中获取拉流地址。
输出名称：您可以填写一个简单的名称，方便您管理多个 Output 信息。
协议类型：RTMP_PULL。
输出区域：Output 所在区域，在这里选择您将流传输到的区域。
输出可用区：Output 所在区域的可用区，可以根据业务需要进行选择。
音频 PID：对于含有多音轨的流，您可以通过输入 PID 来指定需要使用的音轨，PID 可以输入1到8191之间的正整数。
视频 PID：对于含有多个视频轨的流，您可以通过输入 PID 来指定需要使用的视频轨，PID 可以输入1到8191之间的正整数。
最大拉流数：超过数量限制后的拉流请求将被拒绝，最多支持4路。
安全组：选择已配置好的安全组，用于限制拉流使用的 IP，以此增强安全性。安全组的创建可以参见 设置 IP 安全组。

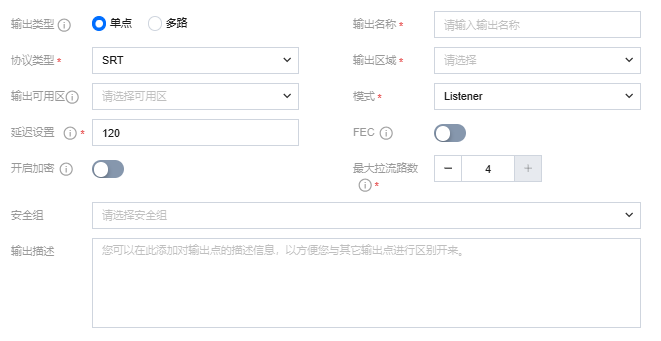

SRT Listener
若选择此协议，则：
输出名称：您可以填写一个简单的名称，方便您管理多个 Output 信息。
协议类型：SRT。
输出区域：Output 所在区域，在这里选择您将流传输到的区域。
输出可用区：Output 所在区域的可用区，可以根据业务需要进行选择。
模式：选择 Listener 模式，您需要在接收侧使用 SRT Caller 模式，请求 Output。拉流地址展示在 流的列表页。
延迟设置：设置服务侧 Latency 参数，若拉流侧和媒体传输的区域在同一个国家，建议设置为120ms；若拉流侧和媒体传输的区域在不同的国家，建议设置为200ms；若拉流侧和媒体传输的区域在不同的洲建议设置1000ms；具体可以根据分配的 IP 进行实际调整。
FEC：前向纠错功能；开启 SRT FEC 功能后，媒体传输的数据发送端会发送冗余数据包，这样当部分数据包丢失时，接收端将能通过冗余信息恢复原始数据。开启此功能后，还需要设置 FEC 矩阵的列数、行数、排列方式，以及自动重传请求 ARQ。
列数：FEC 矩阵的列数，即每行包含的数据包数量，请输入2到50之间的整数。
行数：FEC 矩阵的行数，即每列包含的数据包数量，请输入-50到50之间的整数，但是不能输入0。
排列方式：FEC 矩阵的排列方式，支持块对齐、阶梯式非块对齐。
ARQ：定义自动重传策略。始终启用，表示一旦检测到丢包，立即触发 ARQ 请求，与 FEC 功能并行。按需启用，表示仅在 FEC 无法修复丢包时，才触发 ARQ 请求。禁用，表示仅依赖 FEC 纠错，不会触发 ARQ 请求。
开启加密：如果开启了加密，您在接收侧也需要开启加密，并填写加密密钥以及密钥长度两个字段，否则将拉流失败。
加密密钥：您需要在此字段填写相关的 Key，用于加密。
密钥长度：您需要在此字段选择 Key 的长度。
最大拉流数：超过数量限制后的拉流请求将被拒绝，最多支持4路。
安全组：选择已配置好的安全组，用于限制拉流使用的 IP，以此增强安全性。安全组的创建可以参见 设置 IP 安全组。

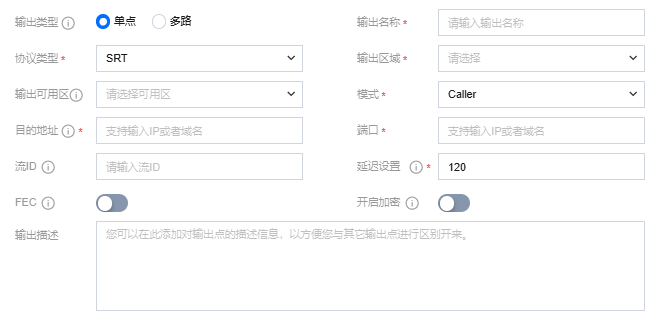

SRT Caller
若选择此协议，则：
输出名称：您可以填写一个简单的名称，方便您管理多个 Output 信息。
协议类型：SRT。
输出区域：Output 所在区域，在这里选择您将流传输到的区域。
输出可用区：Output 所在区域的可用区，可以根据业务需要进行选择。
模式：选择 Caller 模式，此模式下，媒体传输将使用 SRT 协议 Call 您提供的接收地址，以此将流传送到您指定的地址。
目的地址：接收 SRT 推流的 IP 地址，此处也可以填写域名。
端口：接收 SRT 推流的端口。
流ID：流 ID 信息。
延迟设置：设置服务侧延迟参数，目的地址和媒体传输的区域在同一个国家，建议设置为120ms；目的地址和媒体传输的区域在不同的国家建议设置200ms；目的地址和媒体传输的区域在不同的洲建议设置1000ms；具体可以根据分配的 IP 进行实际调整。
FEC：前向纠错功能；开启 SRT FEC 功能后，媒体传输的数据发送端会发送冗余数据包，这样当部分数据包丢失时，接收端将能通过冗余信息恢复原始数据。开启此功能后，还需要设置 FEC 矩阵的列数、行数、排列方式，以及自动重传请求 ARQ。
列数：FEC 矩阵的列数，即每行包含的数据包数量，请输入2到50之间的整数。
行数：FEC 矩阵的行数，即每列包含的数据包数量，请输入-50到50之间的整数，但是不能输入0。
排列方式：FEC 矩阵的排列方式，支持块对齐、阶梯式非块对齐。
ARQ：定义自动重传策略。始终启用，表示一旦检测到丢包，立即触发 ARQ 请求，与 FEC 功能并行。按需启用，表示仅在 FEC 无法修复丢包时，才触发 ARQ 请求。禁用，表示仅依赖 FEC 纠错，不会触发 ARQ 请求。
开启加密：如果接收侧开启了加密，则需要打开此开关，并填写密钥以及密钥长度两个字段，否则 Output 将推送失败。
加密密钥：您需要在此字段填写相关的 Key，用于加密。
密钥长度：您需要在此字段选择 Key 的长度，长度需要和接收侧设置的长度保持一致。

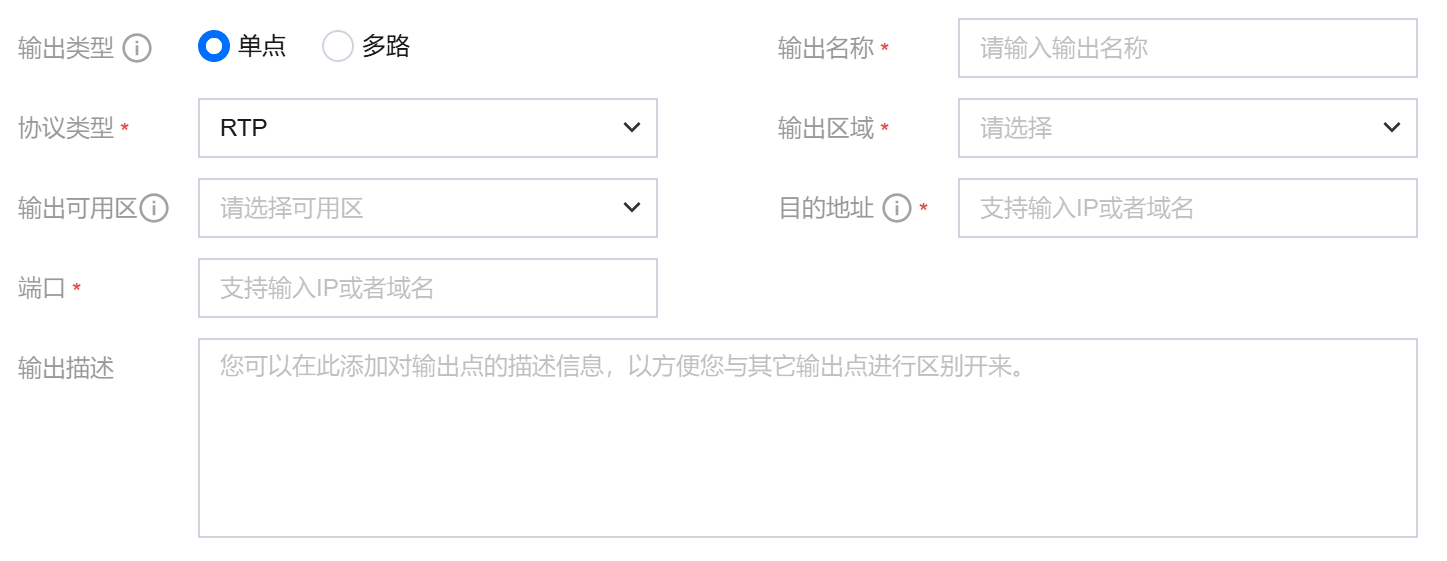

RTP
若选择此协议，Output 会将流推送到您指定的地址。
输出名称：您可以填写一个简单的名称，方便您管理多个 Output 信息。
协议类型：RTP。
输出区域：Output 所在区域，在这里选择您将流传输到的区域。
输出可用区：Output 所在区域的可用区，可以根据业务需要进行选择。
目的地址：接收 RTP 推流的 IP 地址，此处也可以填写域名。
端口：接收 RTP 推流的端口。

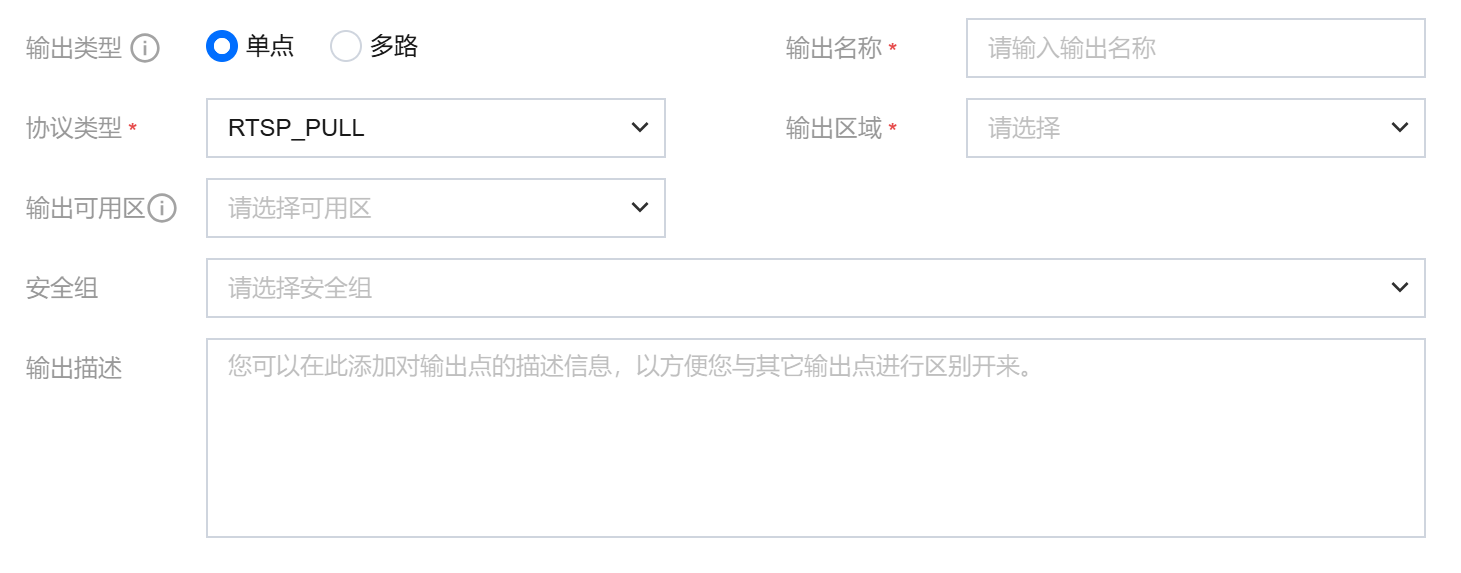

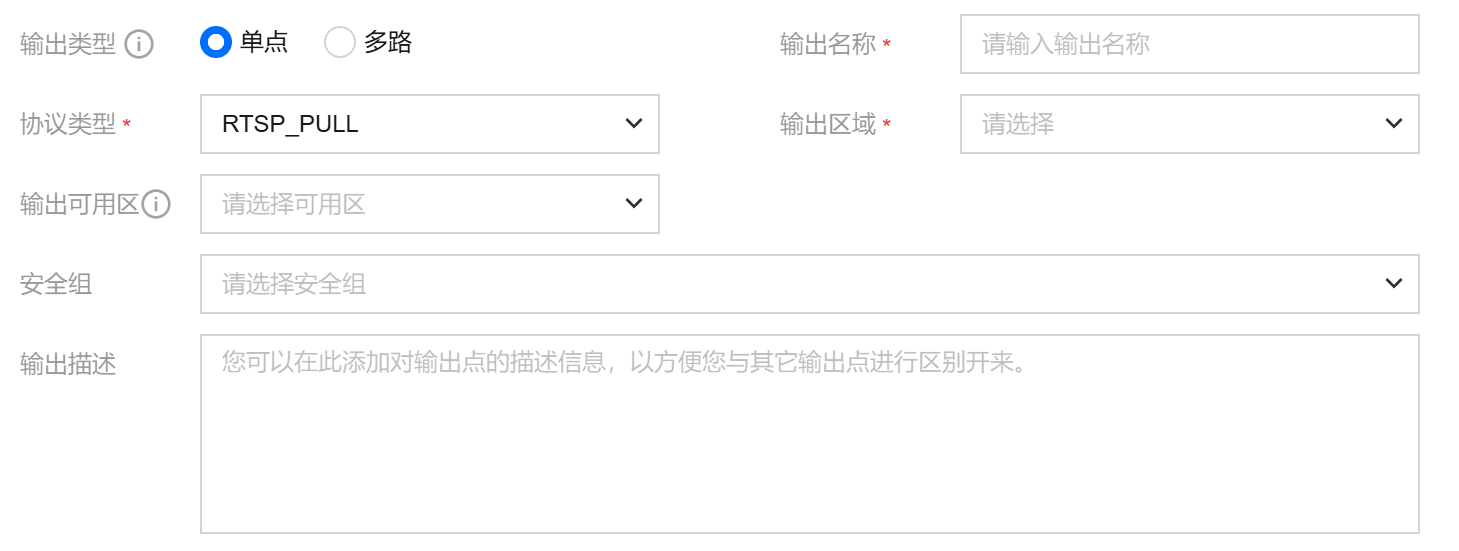

RTSP_PULL
若选择此协议，则：
输出名称：您可以填写一个简单的名称，方便您管理多个 Output 信息。
协议类型：RTSP_PULL。
输出区域：Output 所在区域，在这里选择您将流传输到的区域。
输出可用区：Output 所在区域的可用区，可以根据业务需要进行选择。
安全组：选择已配置好的安全组，用于限制拉流使用的 IP，以此增强安全性。安全组的创建可以参见 设置 IP 安全组。

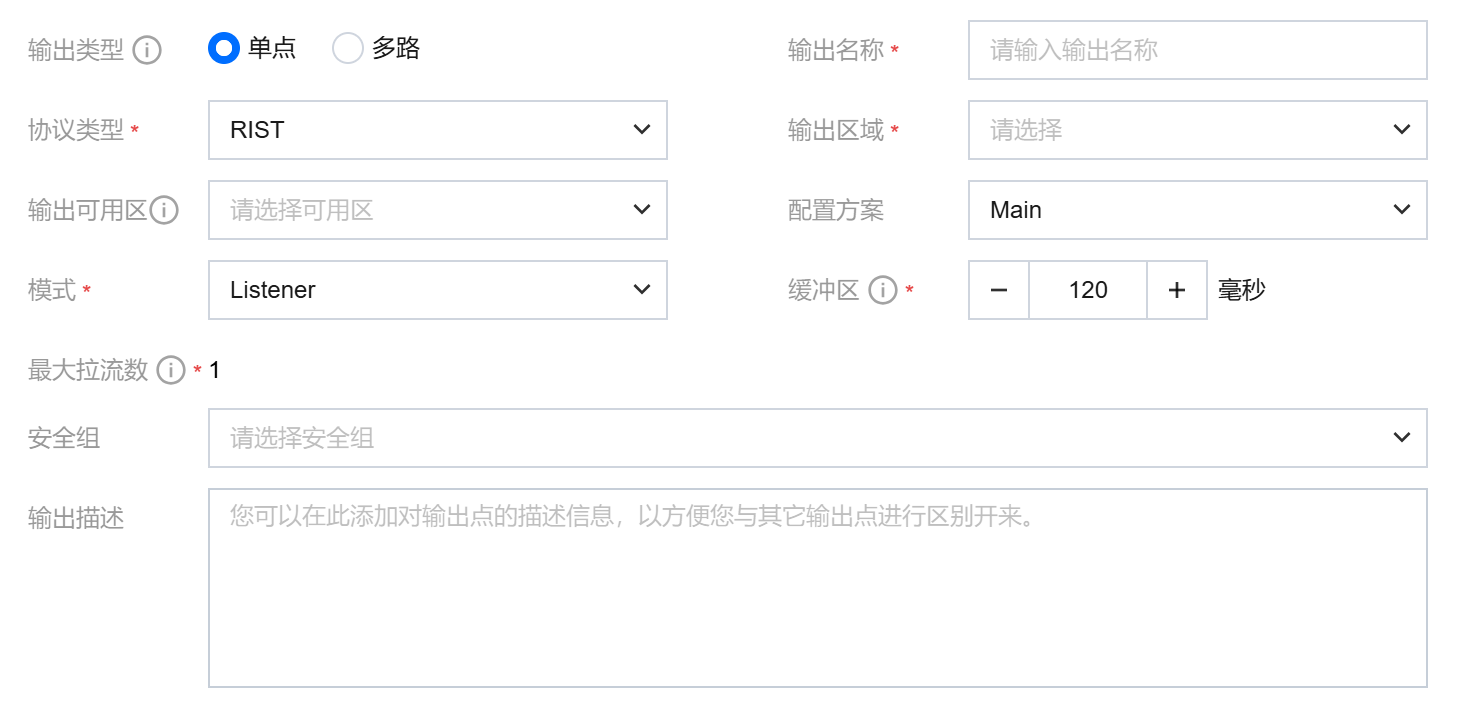

RIST Listener
若选择此协议，则：
输出名称：您可以填写一个简单的名称，方便您管理多个 Output 信息。
协议类型：RIST。
输出区域：Output 所在区域，在这里选择您将流传输到的区域。
输出可用区：Output 所在区域的可用区，可以根据业务需要进行选择。
配置方案：支持 Simple、Main。
模式：目前仅支持 Listener 模式。
缓冲区：缓冲区大小，单位为毫秒，支持50-5000ms。
最大拉流数：目前仅支持1。
安全组：选择已配置好的安全组，用于限制拉流使用的 IP，以此增强安全性。安全组的创建可以参考：设置IP安全组。

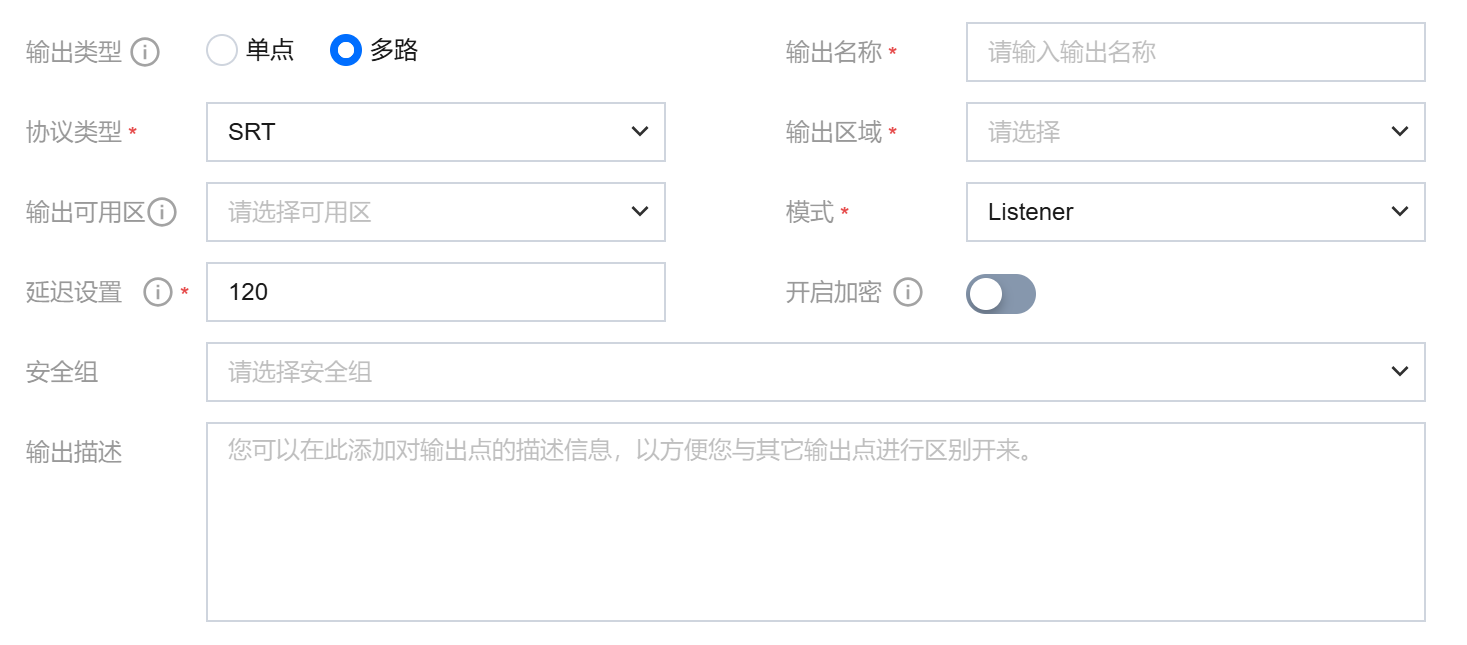

添加多路类型的 Output
单击添加输出，输出类型选择多路。多路类型的 Output 节点不限制拉流数量，需要您自行对拉流方数量进行管控，并且当前仅支持 SRT Listener。
SRT Listener
输出名称：您可以填写一个简单的名称，方便您管理多个 Output 信息。
协议类型：SRT。
输出区域：Output 所在区域，在这里选择您将流传输到的区域。
输出可用区：Output 所在区域的可用区，可以根据业务需要进行选择。
模式：选择 Listener 模式，您需要在接收侧使用 SRT Caller 模式请求 Output，拉流地址展示在流的地址列表页。
延迟设置：设置服务侧延迟参数，若拉流侧和媒体传输的区域在同一个国家，建议设置为120ms；若拉流侧和媒体传输的区域在不同的国家，建议设置为200ms；若拉流侧和媒体传输的区域在不同的洲，建议设置1000ms；具体可以根据分配的 IP 进行实际调整。
开启加密：如果开启了加密，您在接收侧也需要开启加密，并填写加密密钥以及密钥长度两个字段，否则将拉流失败。
加密密钥：您需要在此字段填写相关的 Key，用于加密。
密钥长度：您需要在此字段选择 Key 的长度。
安全组：选择已配置好的安全组，用于限制拉流使用的 IP，以此增强安全性。安全组的创建可以参见 设置 IP 安全组。
附录
Listener/Caller 模式说明
在数据传输过程中，无论是数据发送侧或者是数据接收侧，都可能使用这两种模式。
Listener 模式
监听某个端口，等待对方（Caller）来发起请求。
推流端（数据发送侧）使用 Listener 模式：本地持有数据源；接收对端请求后，会将数据发送给对端，此时对端应该是 Caller 模式。
收流端（数据接收侧）使用 Listener 模式：本地没有数据，需要对端发送数据过来；接收对端请求后，需要对方将数据发送过来，此时对端应该是 Caller 模式。
Caller 模式
主动向对端（Listener） 发起请求。
推流端（数据发送侧）使用 Caller 模式：本地持有数据源；推流端主动发起请求后，会将数据发送给对端，此时对端应该是 Listener 模式。
收流端（数据接收侧）使用 Caller 模式：本地没有数据，需要从对端获取数据；收流端主动发起请求后，需要对方将数据发送过来，此时对端应该是 Listener 模式。
