同账号网络实例互通

最近更新时间:2024-09-11 11:58:11

我的收藏
云联网可以实现 VPC 之间、VPC 和 IDC 间的通信。本文将介绍如何使用云联网实例,实现同账号下不同地域间的 VPC 互通。
您可通过如下视频了解云联网如何实现同账号网络实例互通。


场景示例

某企业在腾讯云北京、上海和广州地区分别建立了私有网络 VPC,这三个 VPC 间互不相通。现在,随着业务的发展,企业需要实现 VPC 间的通信和资源访问。通过云联网,可以实现 VPC 间的互通。根据企业的业务需求,云联网的配置如下图所示:


前提条件

在北京、上海和广州地域下已创建 VPC 和子网,且网段不重叠,并已在子网内分别创建云服务器,详情请参见 快速搭建 IPv4 私有网络
本例中3个 VPC 的网络规划如下表所示,请确保配置互通的网段没有重叠。
类别
北京 VPC
广州 VPC
上海 VPC
私有网络名称
Beijing_VPC_case
Guangzhou_VPC_case
Shanghai_VPC_case
私有网络所在地域
北京
广州
上海
网段规划
VPC 网段:10.0.0.0/16
子网1网段:10.0.0.0/24
子网2网段:10.0.1.0/24
VPC 网段:172.16.0.0/16
子网1网段:172.16.0.0/24
子网2网段:172.16.1.0/24
VPC 网段:192.168.0.0/16
子网1网段:192.168.0.0/24
子网2网段:192.168.1.0/24
子网的可用区
子网1可用区:北京二区
子网2可用区:北京八区
子网1可用区:广州二区
子网2可用区:广州三区
子网1可用区:上海一区
子网2可用区:上海二区
CVM IP 地址
CVM IP 地址:10.0.0.45
CVM IP 地址:172.16.0.45
CVM IP 地址:192.168.0.45

配置流程

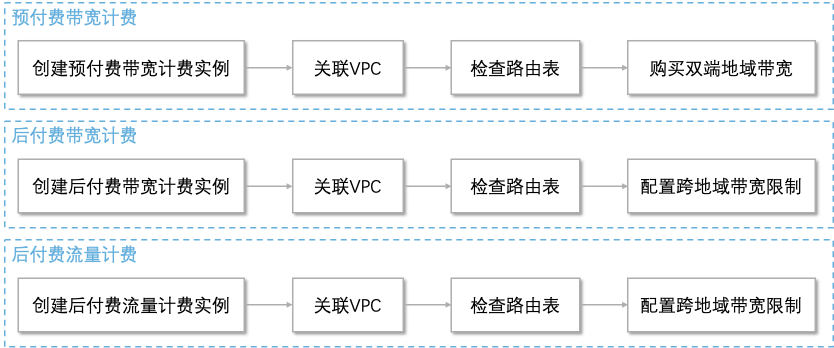

创建云联网实例时,您可以根据实际需要选择月预付费或月95后付费模式,两种模式对应的操作不同,具体如下图所示:


月预付费场景

步骤一:创建云联网实例

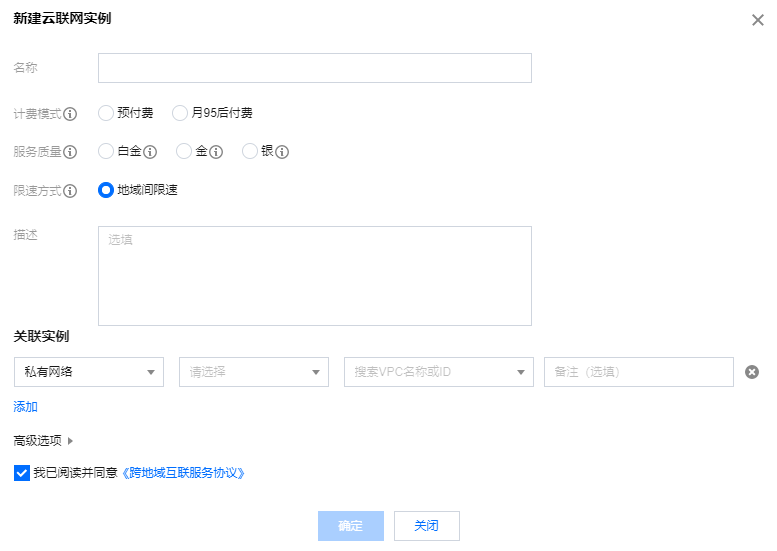

1. 登录 云联网控制台,单击新建,开始创建云联网。

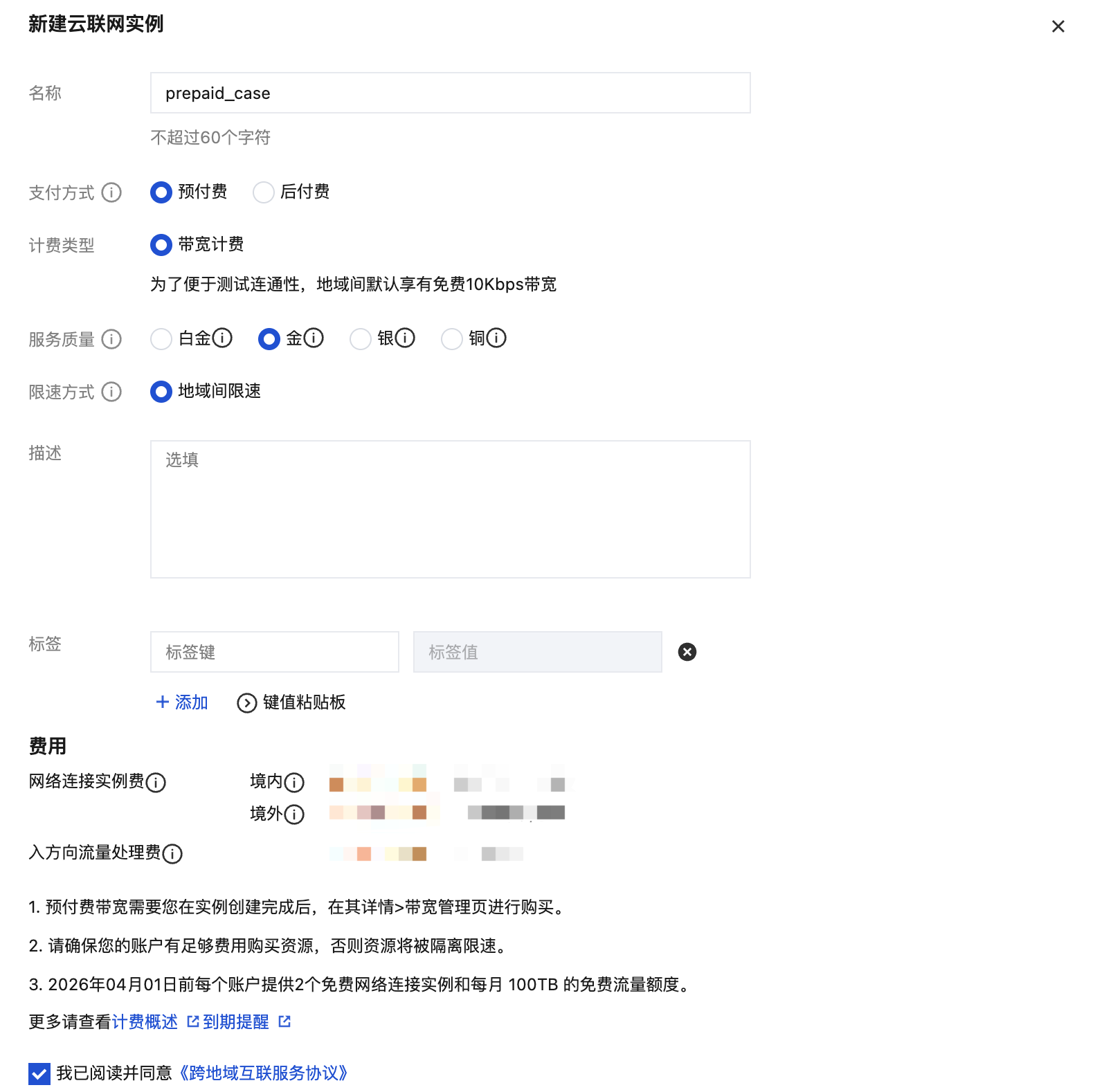

2. 新建云联网实例页面中,参考下表说明配置对应参数,并单击确定

配置项
子字段
说明
云联网配置
名称
-
云联网实例的名称。要求不超过60个字符,允许字母、数字、中文字符,'-'、'_'、'.'。
prepaid_case
计费模式
预付费
单价较月95约低20%,适合带宽稳定的成熟业务。
选择预付费
月95后付费
按当月实际使用带宽95削峰计费,适合带宽波动较大业务。
服务质量
白金
适用于通信质量最敏感的业务,如交易、支付业务等。
选择网络质量为
适用于通信质量较为敏感的业务,如游戏、视频业务等。
适用于通信质量不敏感的业务,如数据离线备份等。

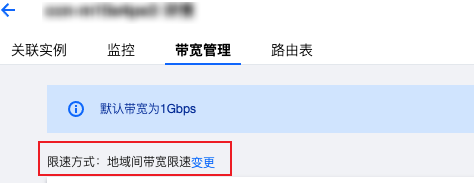

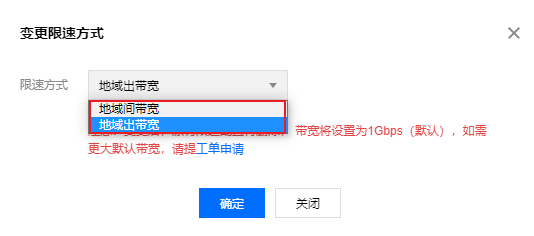

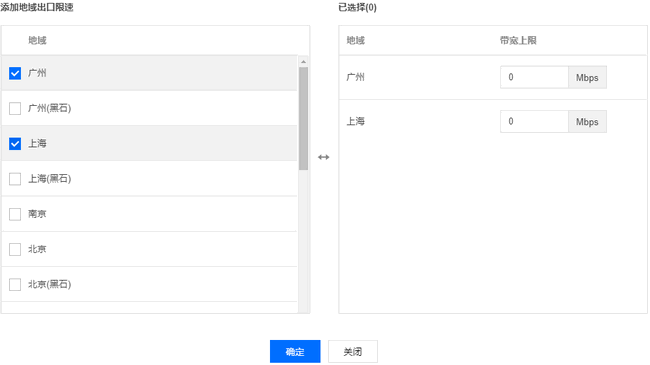

限速方式
地域间限速
两地域之间的出入带宽限速。
选择默认方式地域间限速
描述
-
云联网实例的描述信息。
本例中保持为空
标签
标签键
用于从不同维度对资源分类管理。
本例中保持为空
费用
网络连接实例费
网络连接实例指每个云联网上所关联的网络实例。云联网收取相应的连接费用,详情请参见 计费总览
此处无需配置
入方向流量处理费
入方向流量是云联网关联网络实例向网关发送的流量,云联网处理此流量并收费,详情请参见 计费总览
此处无需配置
说明:
同地域(不区分同账号或跨账号)5Gbps及以下带宽免费,如果同地域有超5Gbps带宽需求,请 提交工单 咨询。
同地域的服务等级均为金,且不可修改。

步骤二:关联 VPC

1. 登录 云联网控制台,单击云联网实例 ID,进入实例详情页。
2. 在详情页 > 关联实例页签中,单击新增实例

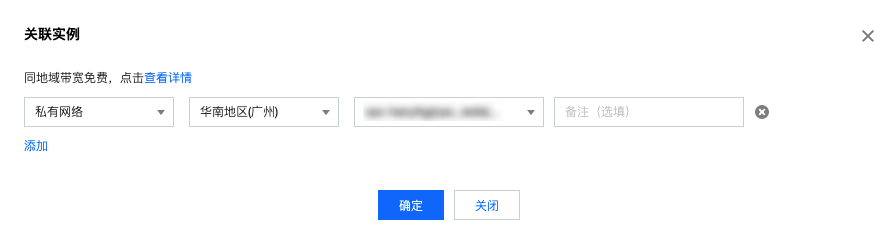

3. 关联实例页面中,关联 VPC 到云联网。
3.1 关联北京 VPC 到云联网,参考下表说明配置对应参数,然后单击确定
3.2 继续关联广州 VPC 到云联网,参考下表说明配置对应参数,然后单击确定



配置项
说明
本例:VPC(北京)
本例:VPC(广州)
本例:VPC(上海)
实例类型
选择需要添加的实例类型
私有网络
私有网络
私有网络
实例地域
选择需要添加的实例地域
华北地区(北京)
华南地区(广州)
华东地区(上海)
实例名称或 ID
通过名称或 ID 选择需要添加的实例
beijing_VPC_case
guangzhou_VPC_case
shanghai_VPC_case
路由表选择
配置对应的路由表
本例中选择默认路由表
本例中选择默认路由表
本例中选择默认路由表
备注
关联实例的备注信息
北京 VPC
广州 VPC
上海 VPC

步骤三:检查路由表

查看云联网关联的 VPC 下各子网的路由策略是否生效。若所关联的网络实例网段有冲突,则会产生失效路由。
1. 登录 云联网控制台,单击目标云联网实例 ID
2. 在云联网实例详情页,单击路由表页签,查看该云联网路由表。

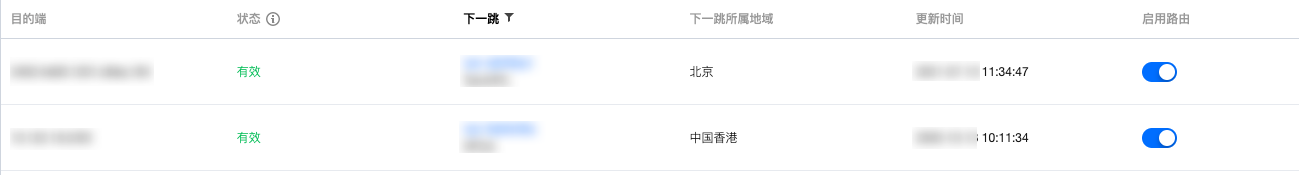

3. 路由表页签,单击左侧路由表 ID > 路由条目,检查是否存在状态为失效的路由策略。若存在,则根据 路由冲突原则 修改路由表并启用路由,详情请参见 启用路由


步骤四:购买两端地域带宽

1. 登录 云联网控制台,单击云联网实例 ID,进入该云联网详情页。
2. 带宽管理页签,单击购买带宽

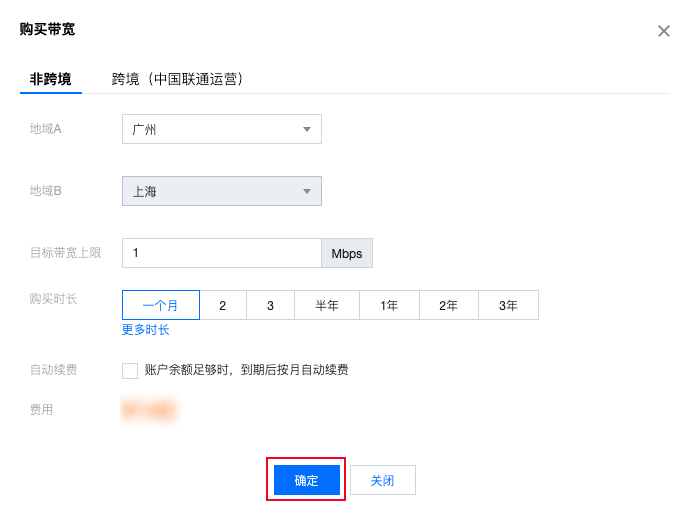

3. 购买带宽页面中选择地域、带宽和购买时长等,然后单击立即购买,即可配置一个地域间带宽。
3.1 购买北京-广州地域间带宽,参考下表说明配置对应参数,然后单击立即购买
3.2 继续购买北京-上海地域间带宽,参考下表说明配置对应参数,然后单击立即购买

配置项
说明
示例配置
(北京-广州地域间带宽)
示例配置
(北京-上海地域间带宽)
云联网
选择需要配置的云联网
prepaid_case
prepaid_case
地域 A
选择需要的地域1
北京
北京
地域 B
选择需要的地域2
广州
上海
带宽
配置需要的带宽用量
100Mbps
20Mbps
自动续费
选择是否需要自动续费
本例中不选择
本例中不选择
标签
用于从不同维度对资源分类管理
本例中保持为空
本例中保持为空
时长
选择地域间带宽购买时长
本例中选择3月
本例中选择3月

月95后付费场景

步骤一:创建云联网实例

1. 登录 云联网控制台,单击新建,开始创建云联网。

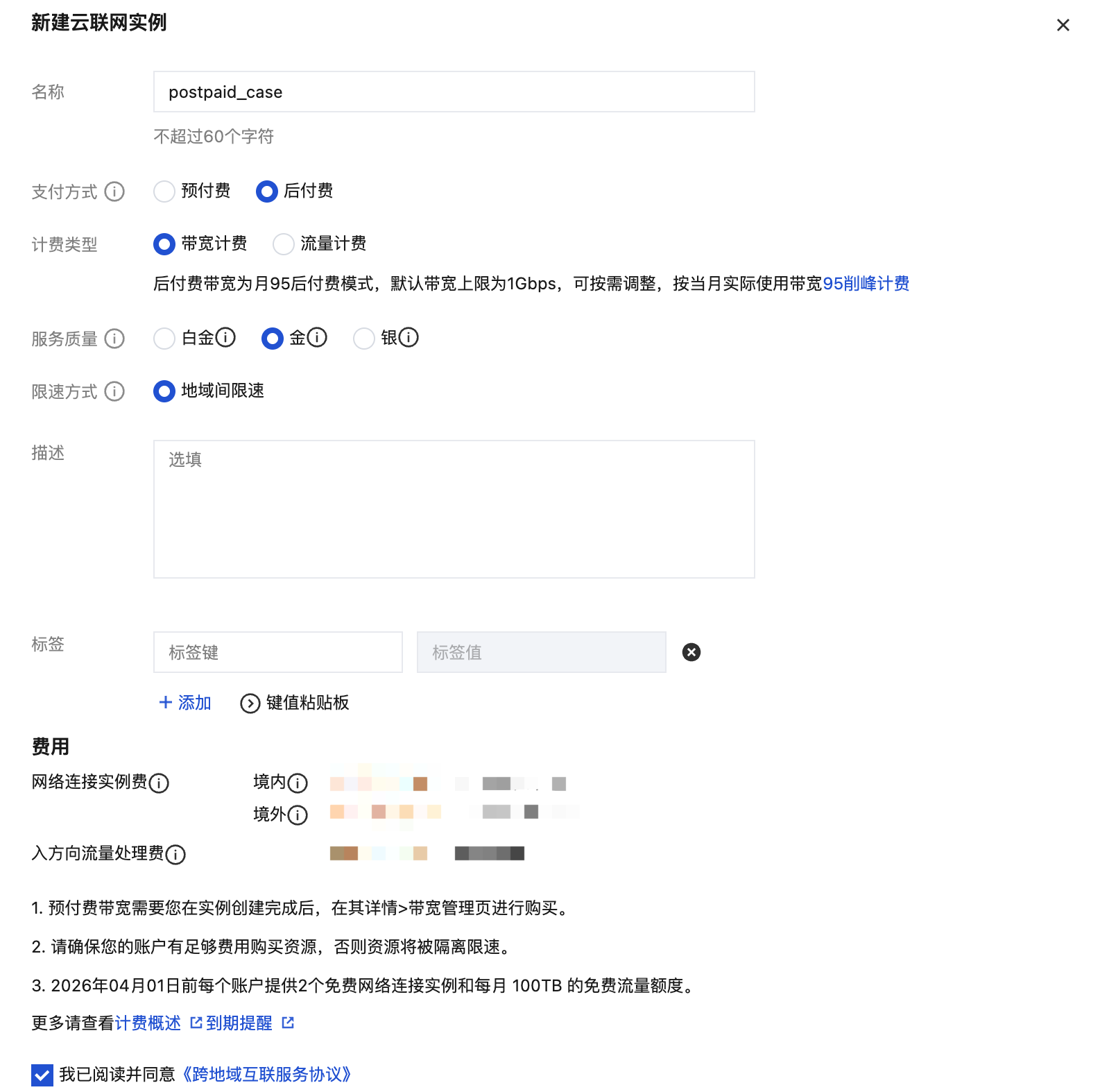

2. 新建云联网实例页面中,参考下表说明进行相关配置,并单击确定

字段
子字段
说明
云联网配置
名称
-
云联网实例的名称,不超过60个字符,允许字母、数字、中文字符,'-'、'_'、'.'。
postpaid_case
计费模式
预付费
单价较月95约低20%,适合带宽稳定的成熟业务。
选择月95后付费
月95后付费
按当月实际使用带宽95削峰计费,适合带宽波动较大业务。
服务质量
白金
适用于通信质量最敏感的业务,如交易、支付业务等。
选择服务质量为
适用于通信质量较为敏感的业务,如游戏、视频业务等。
适用于通信质量不敏感的业务,如数据离线备份等。
限速方式
地域间限速
两地域之间的出入带宽限速。
选择默认方式地域间限速
描述
-
云联网实例的描述信息。
本例中保持为空
标签
标签键
用于从不同维度对资源分类管理。
本例中保持为空
费用
网络连接实例费
网络连接实例指每个云联网上所关联的网络实例。云联网收取相应的连接费用,详情请参见 计费总览
此处无需配置
入方向流量处理费
入方向流量是云联网关联网络实例向网关发送的流量,云联网处理此流量并收费,详情请参见 计费总览
此处无需配置
说明:
同地域(不区分同账号或跨账号)5Gbps及以下带宽免费,如果同地域有超5Gbps带宽需求,请 提交工单 咨询。
同地域的服务等级均为金,且不可修改。

步骤二:关联 VPC

1. 登录 云联网控制台,单击云联网实例 ID,进入云联网详情页。
2. 在详情页 > 关联实例页签中,单击新增实例。
3. 关联实例页面中,关联 VPC 到云联网。
3.1 关联北京 VPC 到云联网,参考下表说明进行相关配置,然后单击确定
3.2 继续关联广州 VPC 到云联网,参考下表说明进行相关配置,然后单击确定。



配置项
说明
本例:VPC(北京)
本例:VPC(广州)
本例:VPC(上海)
实例类型
选择需要添加的实例类型
私有网络
私有网络
私有网络
实例地域
选择需要添加的实例地域
华北地区(北京)
华南地区(广州)
华东地区(上海)
实例名称或 ID
通过名称或 ID 选择需要添加的实例
beijing_VPC_case
guangzhou_VPC_case
shanghai_VPC_case
路由表选择
配置对应的路由表
本例中选择默认路由表
本例中选择默认路由表
本例中选择默认路由表
备注
关联实例的备注信息
北京 VPC
广州 VPC
上海 VPC

步骤三:检查路由表

查看云联网关联的 VPC 下各子网的路由策略是否生效。若所关联的网络实例网段有冲突,则会产生失效路由。
1. 登录 云联网控制台,单击目标云联网实例 ID
2. 在云联网实例详情页,单击路由表标签页,查看该云联网路由表。
3. 路由表页签,单击左侧路由表 ID > 路由条目,检查是否存在状态为失效的路由策略。若存在,则根据 路由冲突原则 修改路由表并启用路由,详情请参见 启用路由


步骤四:配置带宽

1. 登录 云联网控制台,单击目标云联网实例 ID
2. 带宽管理页签,单击调整带宽

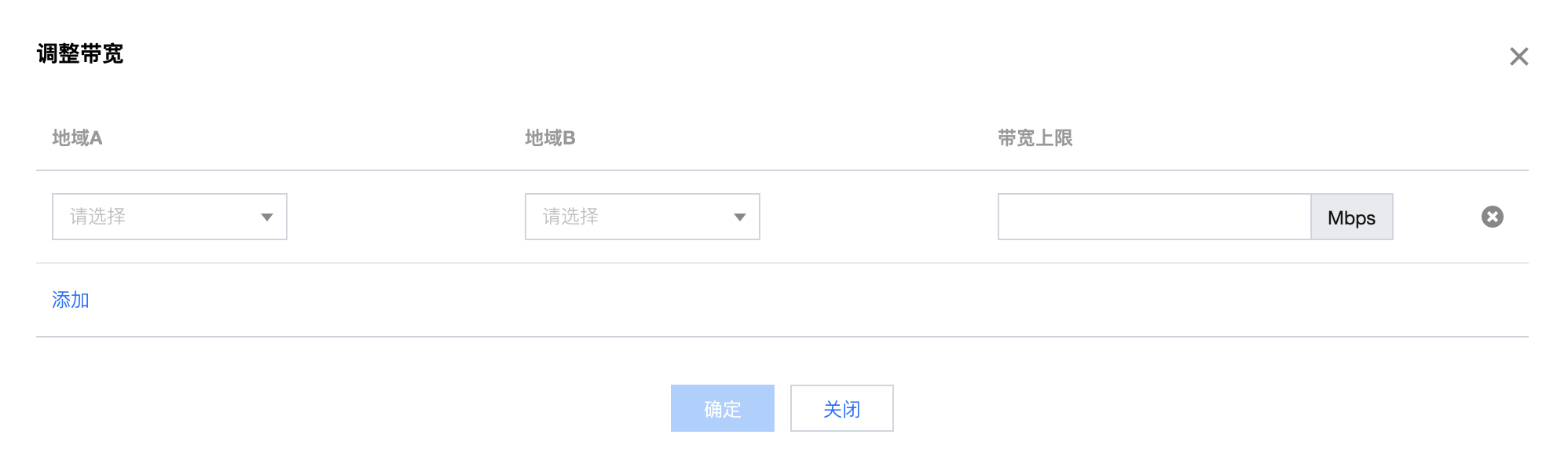

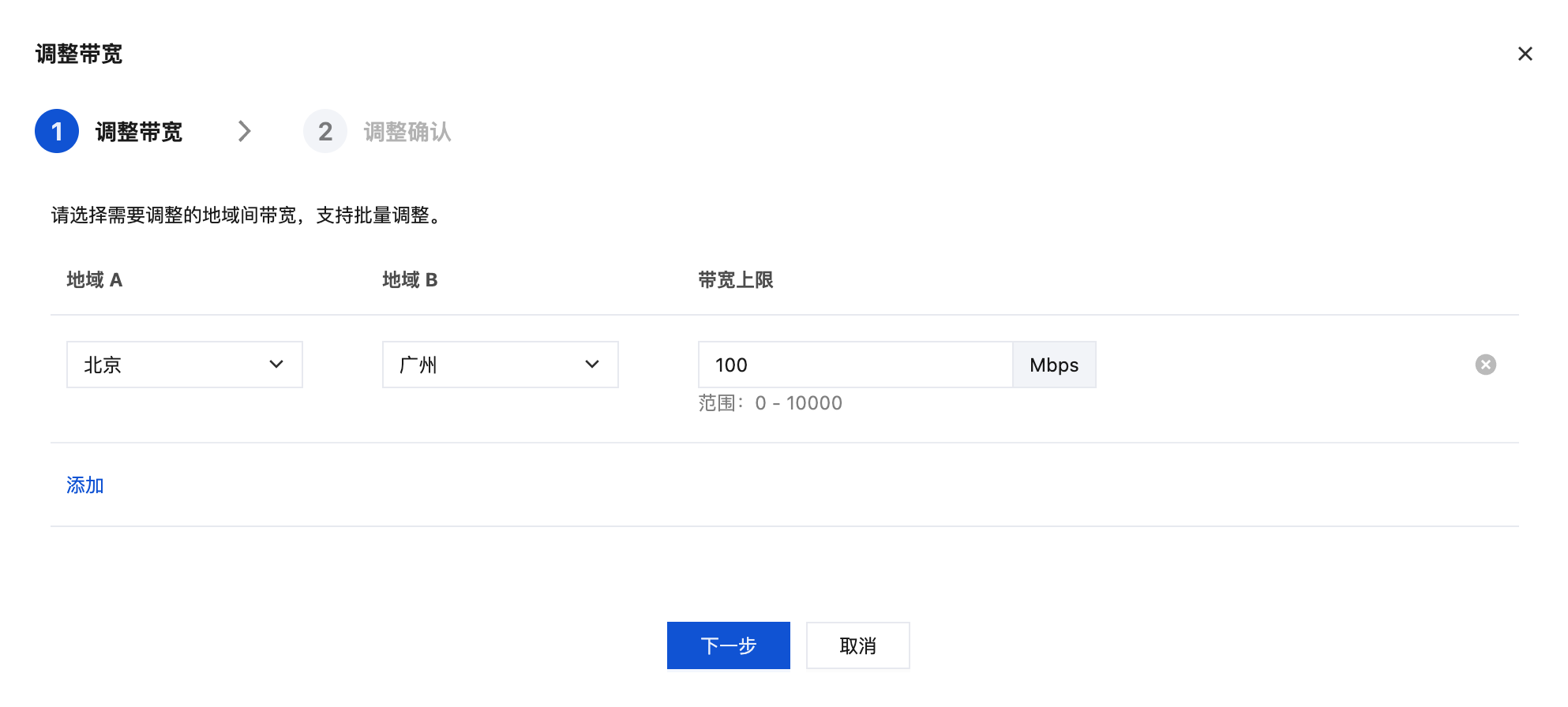

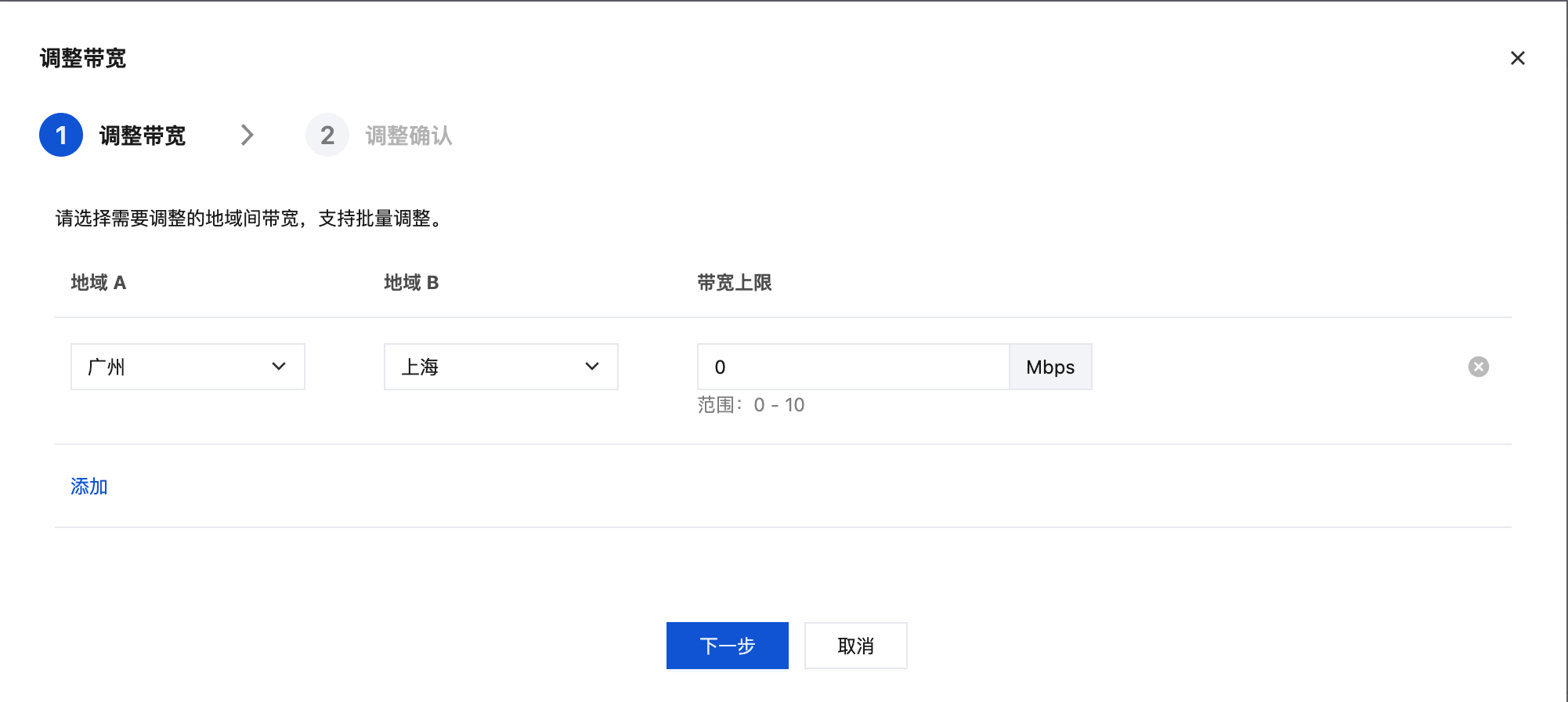

3. 调整带宽弹窗中,配置广州-北京地域间的带宽上限,单击下一步 > 确认,即可配置一个后付费带宽。

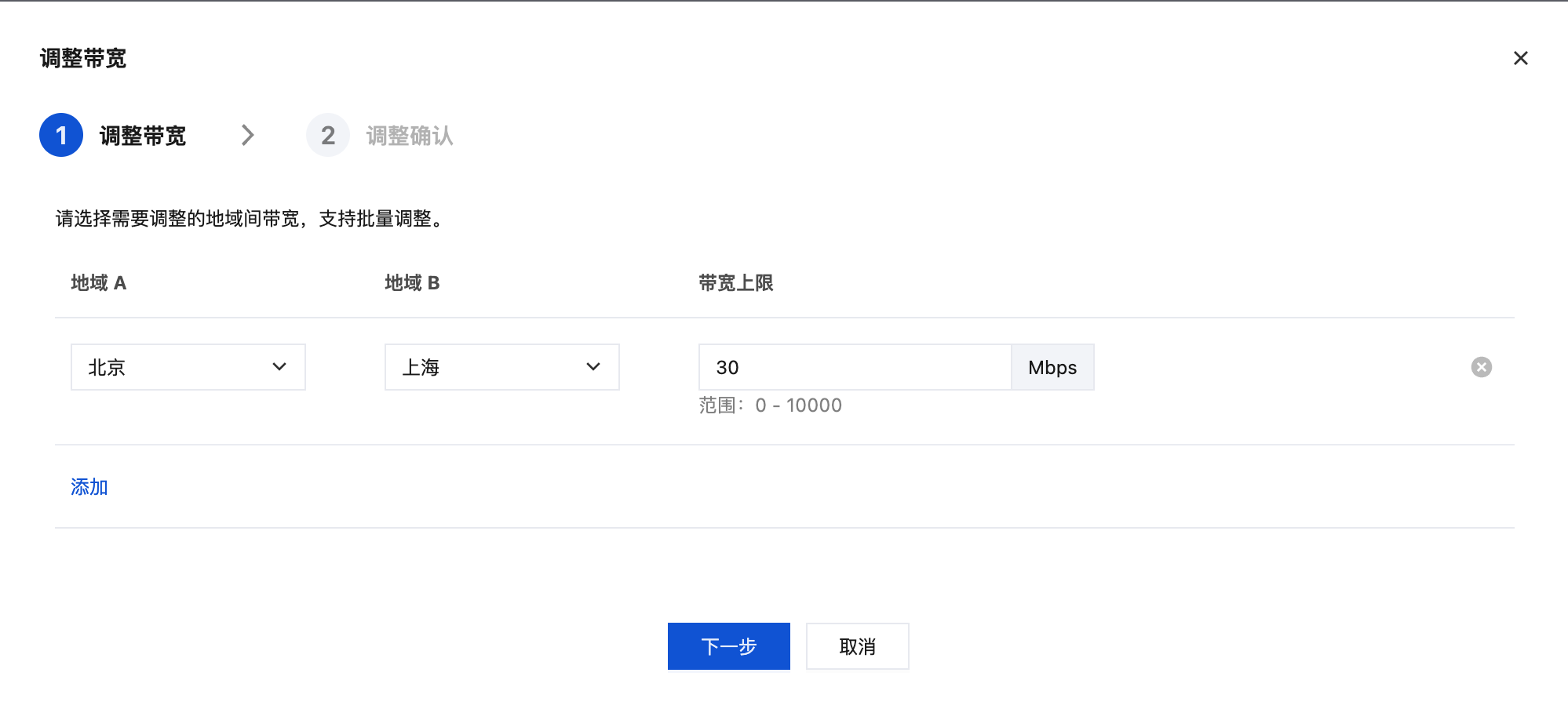

4. 参考上述步骤,继续购买北京 - 上海后付费带宽,配置页面如下,然后单击下一步 > 确认




结果验证

完成上述操作后,北京 VPC和广州 VPC间、北京 VPC 和 上海 VPC 间就可以实现互通,您可以通过如下操作测试它们之间的连通性。
1. 测试北京 VPC 和广州 VPC 之间的连通性。
1.1 登录北京 VPC 的 CVM 实例。

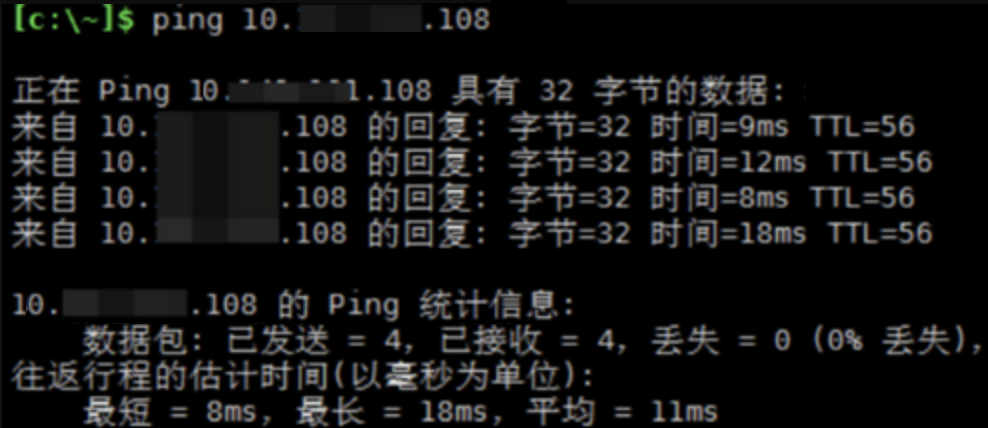

1.2 在北京 VPC 的 CVM 中执行ping <广州 VPC CVM IP 地址>命令,尝试访问广州 VPC 的 CVM,若出现以下结果说明网络连接成功。


2. 测试北京 VPC 和上海 VPC 之间的连通性。
2.1 登录北京 VPC 的 CVM。
2.2 在北京 VPC 的 CVM 中执行ping <上海 VPC CVM IP 地址>命令,尝试访问上海 VPC 的 CVM,若出现回复报文,则说明网络连接成功。
