跨账号网络实例互通

最近更新时间:2025-04-18 17:10:22

我的收藏
云联网可以实现 VPC 之间、VPC 和 IDC 间的通信。本文将介绍如何使用云联网实例,实现跨账号下不同地域间的 VPC 互通。
您可通过如下视频了解云联网如何实现跨账号网络实例互通。
注意:
专线网关、VPN 网关、SD-WAN 实例不支持跨账号关联云联网。


场景示例

某企业在腾讯云北京、上海和广州地区分别建立了私有网络 VPC。这三个 VPC 间互不相通,且北京和广州的私有网络归属账号 A,上海的私有网络归属账号 B。现在,随着业务的发展,企业需要实现 VPC 间的通信和资源访问。通过云联网,可以实现 VPC 间的互通,根据企业的业务需求,云联网的配置如下图所示:




前提条件

在北京、上海和广州地域下已创建 VPC 和子网,且网段不重叠,并已在子网内分别创建云服务器,详情请参见 快速搭建 IPv4 私有网络
本例中3个 VPC 的网络规划如下表所示,请确保配置互通的网段没有重叠。
类别
北京 VPC
广州 VPC
上海 VPC
私有网络名称
beijing_VPC_case_A
guangzhou_VPC_case_A
shanghai_VPC_case_B
私有网络所在地域
北京
广州
上海
私有网络所属账号
账号 A
账号 A
账号 B
网段规划
VPC 网段:10.0.0.0/16
子网1网段:10.0.0.0/24
子网2网段:10.0.1.0/24
VPC 网段:172.16.0.0/16
子网1网段:172.16.0.0/24
子网2网段:172.16.1.0/24
VPC 网段:192.168.0.0/16
子网1网段:192.168.0.0/24
子网2网段:192.168.1.0/24
子网的可用区
子网1可用区:北京二区
子网2可用区:北京八区
子网1可用区:广州二区
子网2可用区:广州三区
子网1可用区:上海一区
子网2可用区:上海二区
CVM IP 地址
CVM IP 地址:10.0.0.45
CVM IP 地址:172.16.0.45
CVM IP 地址:192.168.0.45

配置流程

创建云联网实例时,您可以根据实际需要选择月预付费或月95后付费模式,两种模式对应的操作不同,具体如下图所示:


预付费带宽计费场景

步骤1:账号 A 创建云联网实例

1. 登录 云联网控制台,单击新建,开始创建云联网。

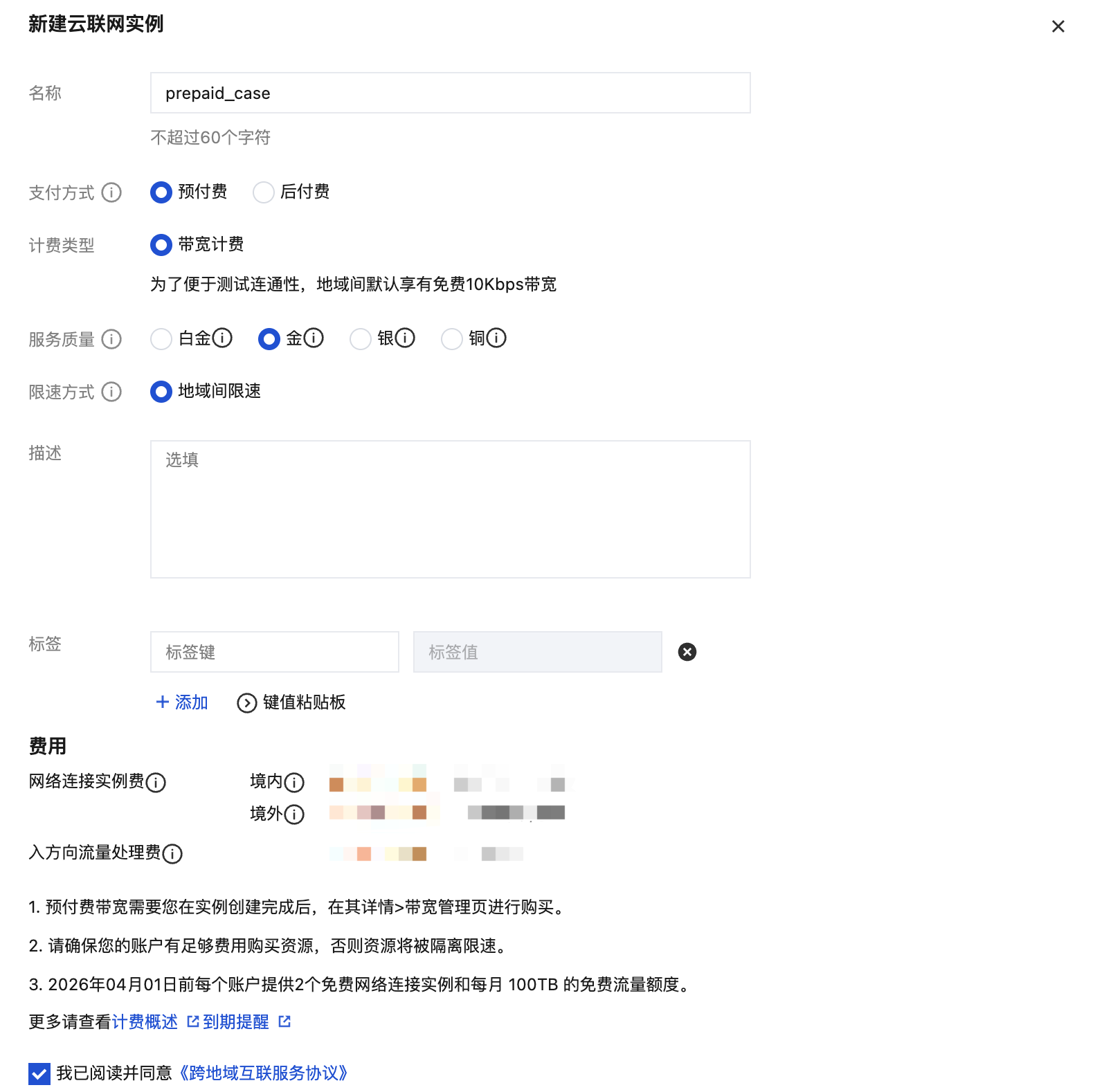

2. 新建云联网实例页面中,参考下表说明进行相关配置,并单击确定

配置项
子字段
说明
云联网配置
名称
-
云联网实例的名称,要求不超过60个字符,允许字母、数字、中文字符,'-'、'_'、'.'。
prepaid_case
支付方式
预付费
单价较后付费带宽计费约低20%,适合带宽稳定的成熟业务。
选择预付费
后付费
包括后付费带宽计费和后付费流量计费两种模式
计费类型
带宽计费
按照带宽用量作为计费指标
选择带宽计费
服务质量
白金
适用于通信质量最敏感的业务,如交易、支付业务等。
选择服务质量为
适用于通信质量较为敏感的业务,如游戏、视频业务等。
适用于通信质量不敏感的业务,如数据离线备份等。
限速方式
地域间限速
两地域之间的出入带宽限速。
选择默认方式地域间限速
描述
-
云联网实例的描述信息。
本例中保持为空
标签
标签键
用于从不同维度对资源分类管理。
本例中保持为空
说明:
同地域(不区分同账号或跨账号)5Gbps 及以下带宽免费,如果同地域有超5Gbps带宽需求,请 提交工单 咨询。
同地域的服务等级均为金,且不可修改。

步骤2:关联 VPC

1. 将账号 A 的两个 VPC 分别关联到云联网。
1.1 登录 云联网控制台,单击云联网实例 ID,进入实例详情页。
1.2 在实例详情页 > 关联实例页签中,单击新增实例
1.3 在
联实
页面中,关联 VPC 到云联网。
1.3.1 关联北京 VPC 到云联网,参考下表说明配置对应参数,然后单击确定
1.3.2 继续关联广州 VPC 到云联网,参考下表说明配置对应参数,然后单击确定

配置项
说明
VPC(北京)
VPC(广州)
实例类型
选择需要添加的实例类型
私有网络
私有网络
实例地域
选择需要添加的实例地域
华北地区(北京)
华南地区(广州)
实例名称或 ID
通过名称或 ID 选择需要添加的实例
beijing_VPC_case
guangzhou_VPC_case
路由表选择
配置对应的路由表
本例中选择默认路由表
本例中选择默认路由表
备注
关联实例的备注信息
北京 VPC
广州 VPC
2. 将账号 B 的 VPC 关联到云联网。
2.1 使用账号 A 登录 云联网控制台,获取上述 步骤1 中,账号 A 创建的云联网实例 ID。
2.2 使用账号 B 登录 私有网络控制台,单击需要连接的 VPC 实例,进入 VPC 详情页。
2.3 在 VPC 详情页的基本信息 > 关联云联网页签中,单击立即关联

2.4 在关联云联网弹窗中,参考下表说明进行相关配置,并单击确定



配置项
说明
示例配置
所属账号
确认该 VPC 需要绑定的云联网所在账号
其他账号
账号 ID
需要绑定的云联网所在账号 ID
账号 A 的主账号 ID
云联网 ID
需要绑定的云联网 ID
云联网 ID
2.5 使用账号 A,登录 云联网控制台,单击上述步骤中关联的云联网 ID,在该实例详情页,单击关联实例页签,可发现待关联 VPC,单击同意

2.6 在确认接收此申请弹窗中,配置该关联申请,单击确定

3. 查看关联实例页面,完成关联后如下截图所示。


步骤3:账号 A 检查路由表

查看云联网关联的 VPC 下各子网的路由策略是否生效。若所关联的网络实例网段有冲突,则会产生失效路由。
1. 登录 云联网控制台,单击目标云联网实例 ID
2. 在云联网实例详情页,单击路由表标签页,查看该云联网路由表。
3. 路由表页签,单击左侧路由表 ID > 路由条目,检查是否存在状态为失效的路由策略。若存在,则根据 路由冲突原则 修改路由表并启用路由,详情请参见 启用路由


步骤4:账号 A 购买两端地域带宽

1. 登录 云联网控制台,单击云联网实例 ID,进入该云联网详情页。
2. 带宽管理页签,单击购买带宽
3. 购买带宽页面中选择地域、带宽和购买时长等,然后单击立即购买,即可配置一个地域间带宽。
3.1 购买北京-广州地域间带宽,参考下表说明进行配置,然后单击立即购买
3.2 继续购买北京-上海地域间带宽,参考下表说明进行配置,然后单击立即购买



配置项
说明
北京 - 广州
北京 - 上海
云联网
选择需要配置的云联网
prepaid_case
prepaid_case
地域A
选择需要的地域1
北京
北京
地域B
选择需要的地域2
广州
上海
带宽
配置需要的带宽用量
100Mbps
20Mbps
自动续费
选择是否需要自动续费
本例中不选择
本例中不选择
标签
用于从不同维度对资源分类管理
本例中保持为空
本例中保持为空

后付费带宽计费场景

步骤1:账号 A 创建云联网实例

1. 登录 云联网控制台,单击新建,开始创建云联网。

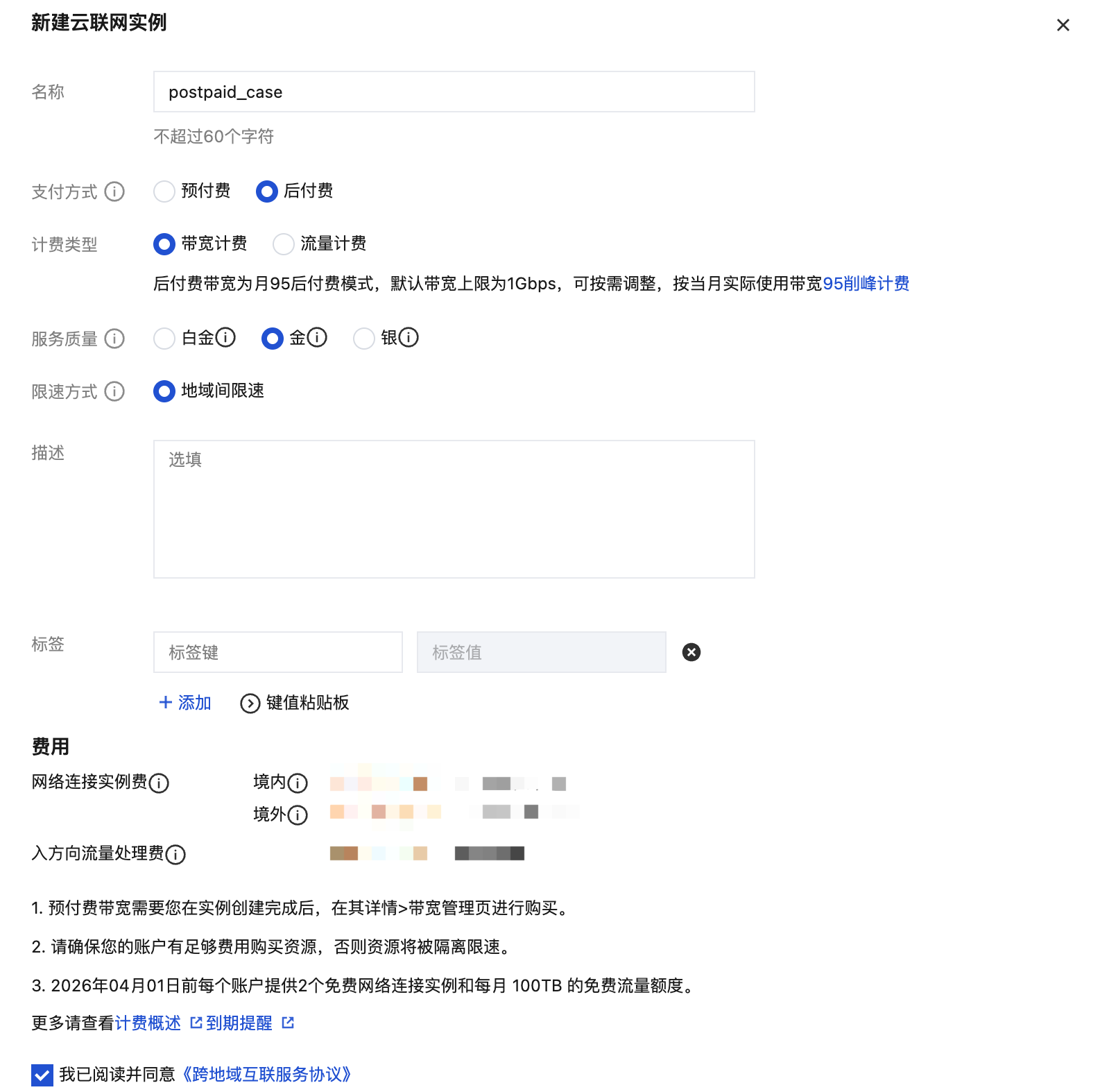

2. 新建云联网实例页面中,参考下表说明进行相关配置,并单击确定

配置项
子字段
说明
云联网配置
名称
-
云联网实例的名称,要求不超过60个字符,允许字母、数字、中文字符,'-'、'_'、'.'。
postpaid_case
支付方式
预付费
单价较后付费带宽计费约低20%,适合带宽稳定的成熟业务。
选择后付费
后付费
包括后付费带宽计费和后付费流量计费两种模式
计费类型
带宽计费
按照带宽用量作为计费指标
选择带宽计费
服务质量
白金
适用于通信质量最敏感的业务,如交易、支付业务等。
选择服务质量为
适用于通信质量较为敏感的业务,如游戏、视频业务等。
适用于通信质量不敏感的业务,如数据离线备份等。
限速方式
地域间限速
两地域之间的出入带宽限速。
选择默认方式地域间限速
描述
-
云联网实例的描述信息。
本例中保持为空
标签
标签键
选择云联网实例所属的资源组。
本例中保持为空
说明:
同地域(不区分同账号或跨账号)5Gbps 及以下带宽免费,如果同地域有超5Gbps带宽需求,请 提交工单 咨询。
同地域的服务等级均为金,且不可修改。

步骤2:关联 VPC

1. 将账号 A 的两个 VPC 分别关联到云联网。
1.1 登录 云联网控制台,单击云联网实例 ID,进入实例详情页。
1.2 在详情页 > 关联实例页签中,单击新增实例。
1.3
关联实
页面中,关联 VPC 到云联网。
1.3.1 关联北京 VPC 到云联网,参考下表说明配置对应参数,然后单击确定
1.3.2 继续关联广州 VPC 到云联网,参考下表说明配置对应参数,然后单击确定

配置项
说明
VPC(北京)
VPC(广州)
实例类型
选择需要添加的实例类型
私有网络
私有网络
实例地域
选择需要添加的实例地域
华北地区(北京)
华南地区(广州)
实例名称或 ID
通过名称或 ID 选择需要添加的实例
beijing_VPC_case
guangzhou_VPC_case
路由表选择
配置对应的路由表
本例中选择默认路由表
本例中选择默认路由表
备注
关联实例的备注信息
北京 VPC
广州 VPC
2. 将账号 B 的 VPC 关联到云联网。
2.1 使用账号 A 登录 云联网控制台,获取 步骤1 中,账号 A 创建的云联网实例 ID。
2.2 使用账号 B 登录 私有网络控制台,单击需要连接的 VPC 实例,进入 VPC 详情页。
2.3 在 VPC 详情页的基本信息 > 关联云联网页签中,单击立即关联



2.4 在关联云联网弹窗中,参考下表说明进行相关配置。



字段
说明
配置
所属账号
确认该 VPC 需要绑定的云联网所在账号
其他账号
账号 ID
需要绑定的云联网所在账号 ID
账号 A 的主账号 ID
云联网 ID
需要绑定的云联网 ID
云联网 ID
2.5 使用账号 A,登录 云联网控制台,单击上述步骤中关联的云联网 ID,在该实例详情页,单击关联实例页签,可发现待关联 VPC,单击同意



2.6 在确认接收此申请弹窗中,配置该关联申请,单击确定

3. 查看关联实例页面,完成关联后如下截图所示。


步骤3:检查账号 A 的路由表

查看云联网关联的 VPC 下各子网的路由策略是否生效。若所关联的网络实例网段有冲突,则会产生失效路由。
1. 登录 云联网控制台,单击目标云联网实例 ID
2. 在云联网实例详情页,单击路由表标签页,查看该云联网路由表。
3. 路由表页签,单击左侧路由表 ID > 路由条目,检查是否存在状态为失效的路由策略。若存在,则根据 路由冲突原则 修改路由表并启用路由,详情请参见 启用路由


步骤4:配置账号 A 带宽

1. 登录 云联网控制台,单击目标云联网实例 ID
2. 带宽管理页签,单击调整带宽
3. 调整带宽弹窗中,配置北京 - 广州地域间的带宽上限,单击下一步 > 确认,即可配置一个后付费带宽。

4. 参考上述步骤,继续购买北京 - 上海后付费带宽,配置页面如下,然后单击下一步 > 确认


结果验证

完成上述操作后,北京 VPC 和广州 VPC 间、北京 VPC 和 上海 VPC 间就可以实现互通,您可以通过如下操作测试它们之间的连通性。
1. 测试北京 VPC 和广州 VPC 之间的连通性。
1.1 登录北京 VPC 的 CVM。
1.2 在北京 VPC 的 CVM 中执行ping <广州 VPC CVM IP 地址>命令,尝试访问广州 VPC 的 CVM,若出现以下结果说明网络连接成功。

2. 测试北京 VPC 和上海 VPC 之间的连通性。
2.1 登录北京 VPC 的 CVM。
2.2 在北京 VPC 的 CVM 中执行ping <上海 VPC CVM IP 地址>命令,尝试访问上海 VPC 的 CVM,若出现回复报文,则说明网络连接成功。
