R语言PCA可视化3D版

医学和生信笔记

发布于 2023-02-14 17:06:26

69700

代码可运行

文章被收录于专栏：医学和生信笔记医学和生信笔记

运行总次数：0

代码可运行

之前详细介绍了R语言中的主成分分析，以及超级详细的主成分分析可视化方法，主要是基于factoextra和factoMineR两个神包。

R语言主成分分析
R语言主成分分析可视化(颜值高，很详细)

今天说一下如何提取数据用ggplot2画PCA图，以及三维PCA图。

提取数据

还是使用鸢尾花数据集。

rm(list = ls())

pca.res <- prcomp(iris[,-5], scale. = T, center = T)
pca.res
## Standard deviations (1, .., p=4):
## [1] 1.7083611 0.9560494 0.3830886 0.1439265
##
## Rotation (n x k) = (4 x 4):
##                     PC1         PC2        PC3        PC4
## Sepal.Length  0.5210659 -0.37741762  0.7195664  0.2612863
## Sepal.Width  -0.2693474 -0.92329566 -0.2443818 -0.1235096
## Petal.Length  0.5804131 -0.02449161 -0.1421264 -0.8014492
## Petal.Width   0.5648565 -0.06694199 -0.6342727  0.5235971

在上一篇中提到过，经典的PCA图的横纵坐标其实就是不同样本在不同主成分中的得分，只要提取出来就可以用ggplot2画了。

# 提取得分
tmp <- as.data.frame(pca.res$x)
head(tmp)
##         PC1        PC2         PC3          PC4
## 1 -2.257141 -0.4784238  0.12727962  0.024087508
## 2 -2.074013  0.6718827  0.23382552  0.102662845
## 3 -2.356335  0.3407664 -0.04405390  0.028282305
## 4 -2.291707  0.5953999 -0.09098530 -0.065735340
## 5 -2.381863 -0.6446757 -0.01568565 -0.035802870
## 6 -2.068701 -1.4842053 -0.02687825  0.006586116

和原数据拼到一起就可以画图了：

tmp$species <- iris$Species
head(tmp)
##         PC1        PC2         PC3          PC4 species
## 1 -2.257141 -0.4784238  0.12727962  0.024087508  setosa
## 2 -2.074013  0.6718827  0.23382552  0.102662845  setosa
## 3 -2.356335  0.3407664 -0.04405390  0.028282305  setosa
## 4 -2.291707  0.5953999 -0.09098530 -0.065735340  setosa
## 5 -2.381863 -0.6446757 -0.01568565 -0.035802870  setosa
## 6 -2.068701 -1.4842053 -0.02687825  0.006586116  setosa

library(ggplot2)
library(ggsci)

ggplot(tmp, aes(PC1, PC2))+
  geom_point(aes(color = species))+
  stat_ellipse(aes(fill=species), alpha = 0.2,
               geom ="polygon",type = "norm")+
  scale_fill_aaas()+
  scale_color_aaas()+
  theme_bw()

3d版

其实就是使用3个主成分，之前介绍过一种3D版：使用R语言美化PCA图，使用方法非常简单，也是在文献中学习到的。

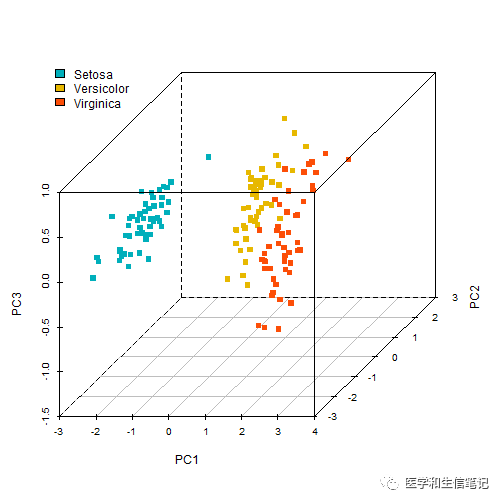

今天再介绍下scatterplot3d包。

library(scatterplot3d)

scatterplot3d(tmp[,1:3], # 第1-3主成分
              # 颜色长度要和样本长度一样，且对应！
              color = rep(c("#00AFBB", "#E7B800", "#FC4E07"),each=50),
              pch = 15,
              lty.hide = 2
              )
legend("topleft",c('Setosa','Versicolor','Virginica'),
fill=c("#00AFBB", "#E7B800", "#FC4E07"),box.col=NA)
