利用tidevice+mysql+grafana实现ios性能测试

1.什么是tidevice？

tidevice是一个可以和ios设备进行通信的工具，提供以下功能：

● 截图 ● 获取手机信息 ● ipa包的安装和卸载 ● 根据bundleID 启动和停止应用 ● 列出安装应用信息 ● 模拟Xcode运行XCTest，常用的如启动WebDriverAgent测试（此方法不依赖xcodebuild) ● 获取指定应用性能(CPU,MEM,FPS) ● 文件操作 ● 其他 支持运行在Mac，Linux，Windows上 官方地址：httpss://github.com/alibaba/taobao-iphone-device

2.环境准备

Python3.6+ Mysql （docker） grafana（docker）

3.实现思路

● 使用tidevice选定连接的被测手机和被测app ● 启动app和程序，将开启app后每秒的设备性能信息采集将采集到的数据存储到mysql ● grafana设置mysql数据源 ● 配置grafana展示图表 ● 配置展示图表的刷新时间

4.具体步骤

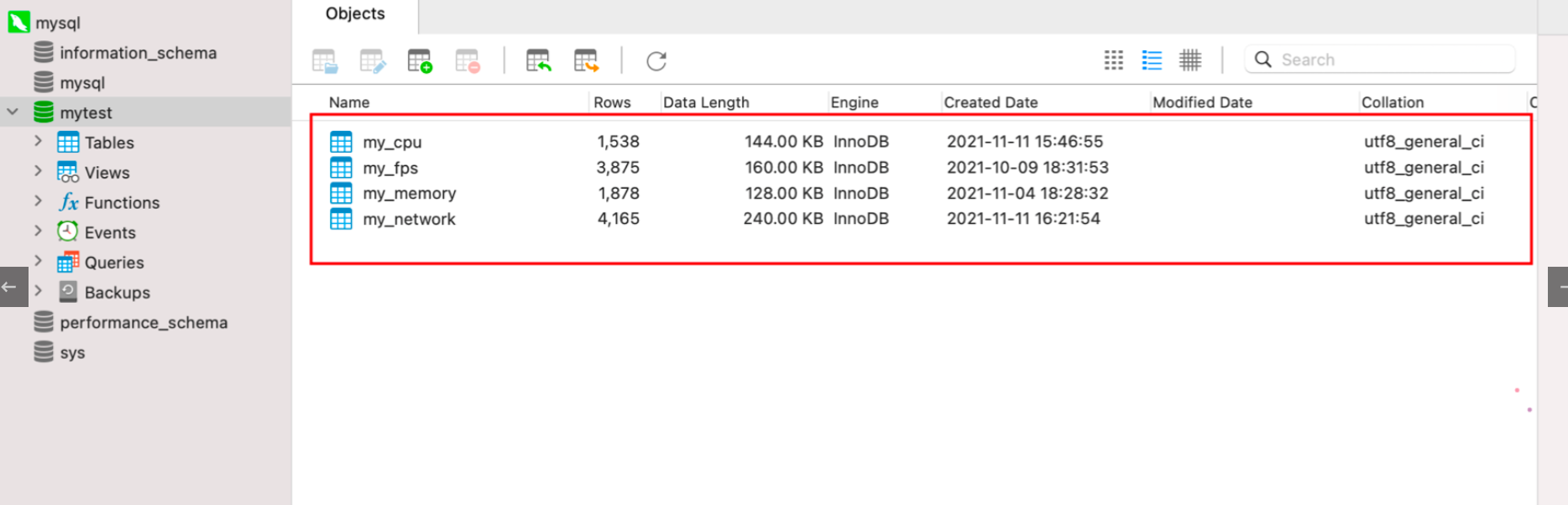

1. 数据库建立相应的测试库和测试表，主要是我们要收集的fps，cpu，memory，network等4个表，表的结构就是时间戳和相应的数据 比如fps表：

连接手机，指定要测试的应用（以 fun club为例子） `

t = tidevice.Device()
perf = tidevice.Performance(t,list(tidevice.DataType))
#print(list(tidevice.DataType))
appid='com.xxx.xxx.xxxxxxx'  #填写自己需要测试的app包名即可

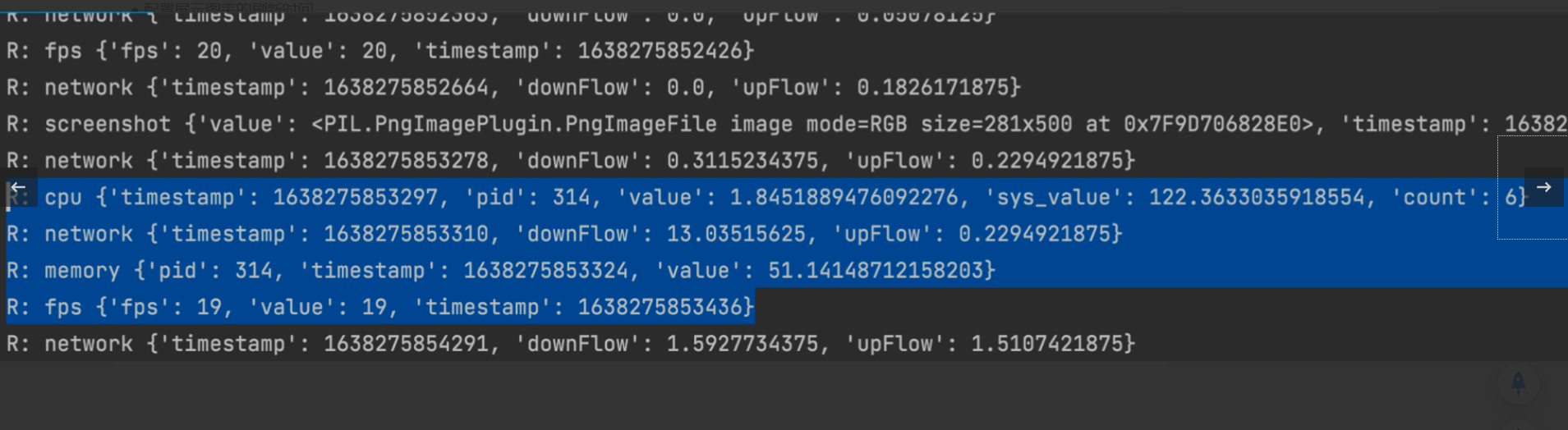

设定程序的运行时常，启动指定的app，查看回调函数输出的数据格式

从返回的字典数据里，分别提取对应的cpu，network，memory，fps数据和时间戳，然后插入数据库相对应的表。以fps为例子

def callback(_type: tidevice.DataType, value: dict):
    print("R:", _type.value, value)
    if _type.value =='fps':
        fpsdata = value
        fps = fpsdata.get('fps')
        time = timeStamp(fpsdata.get('timestamp'))
        db = pymysql.Connect(user='root', password='123456', host='localhost', database='mytest')
        cursor = db.cursor()
        sql="INSERT INTO `mytest`.`my_fps` (`fps`, `time`)VALUES ('%s', '%s')" %(fps,time)
        try:
            cursor.execute(sql)
            db.commit()
        except:
            db.rollback()
        db.close()

1. 检查数据库对应的表是否有数据插入（以fps为例）

1. 启动grafana 设置mysql数据源

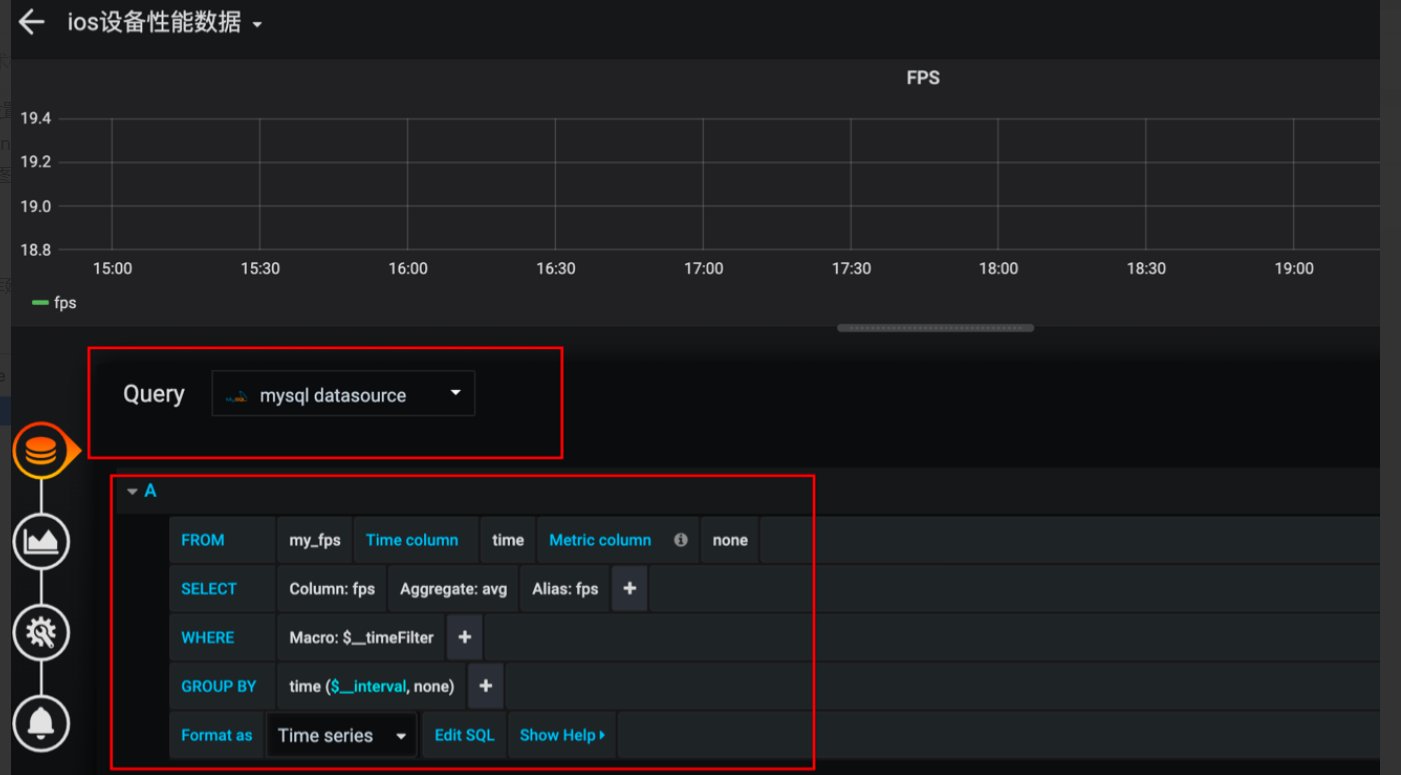

1. Add Panel 选择折线图 进行相关配置，以fps为例

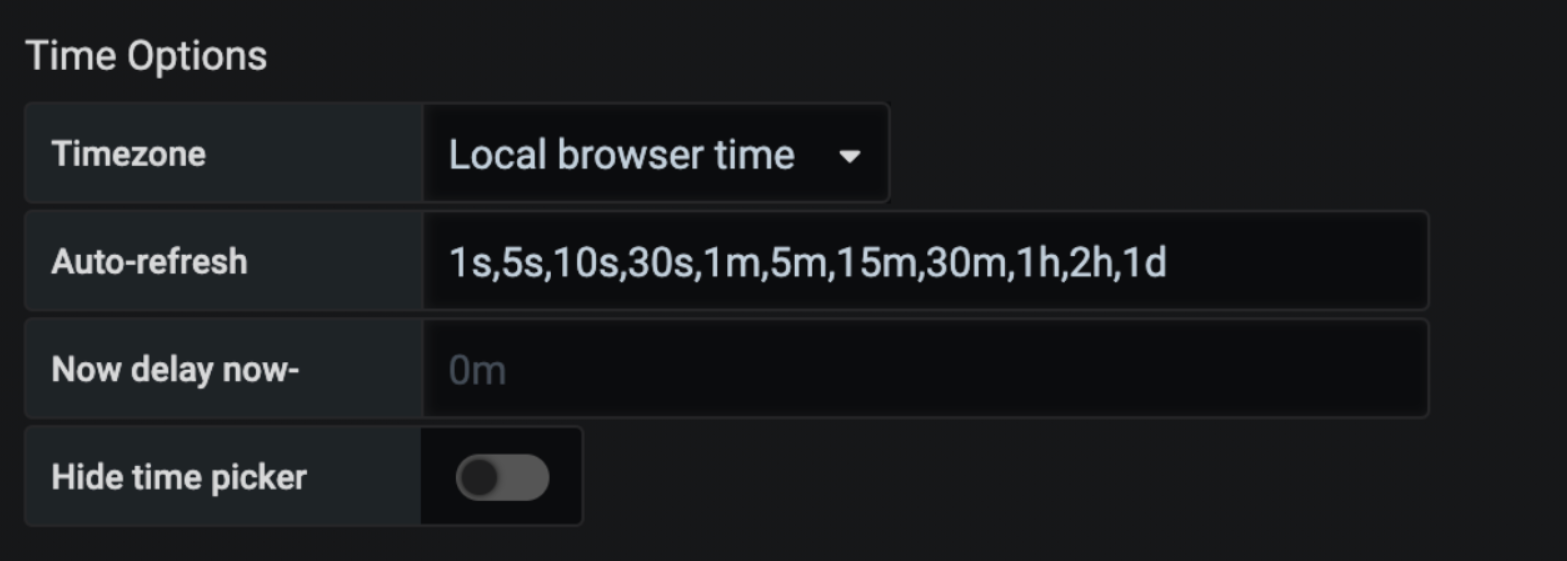

1. 设置grafana的时间以及定时刷新的频率

1. 配置好4个图表，grafana设置图标刷新时间为1秒

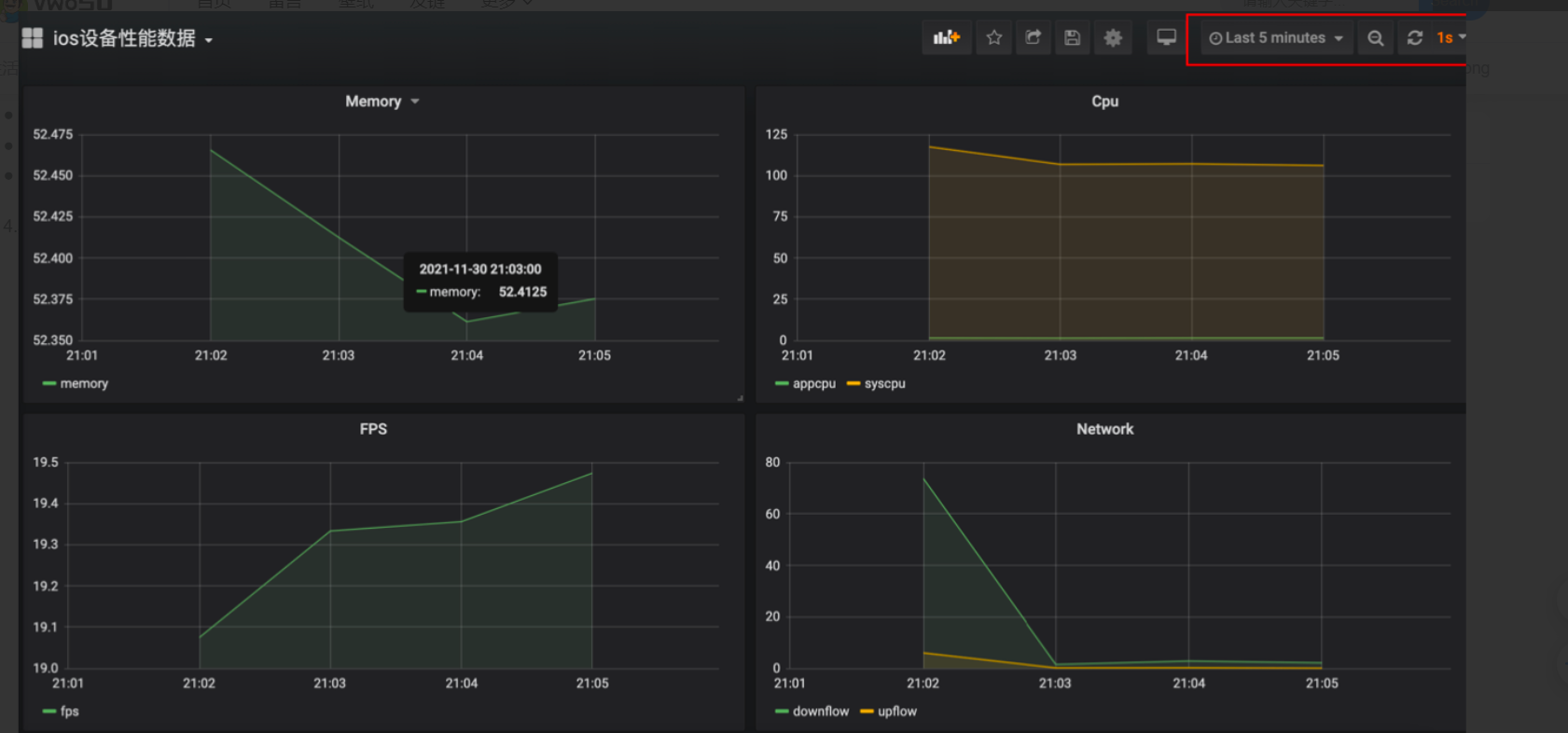

10.设定好程序运行的时常 启动app 首页静止， 查看折线图

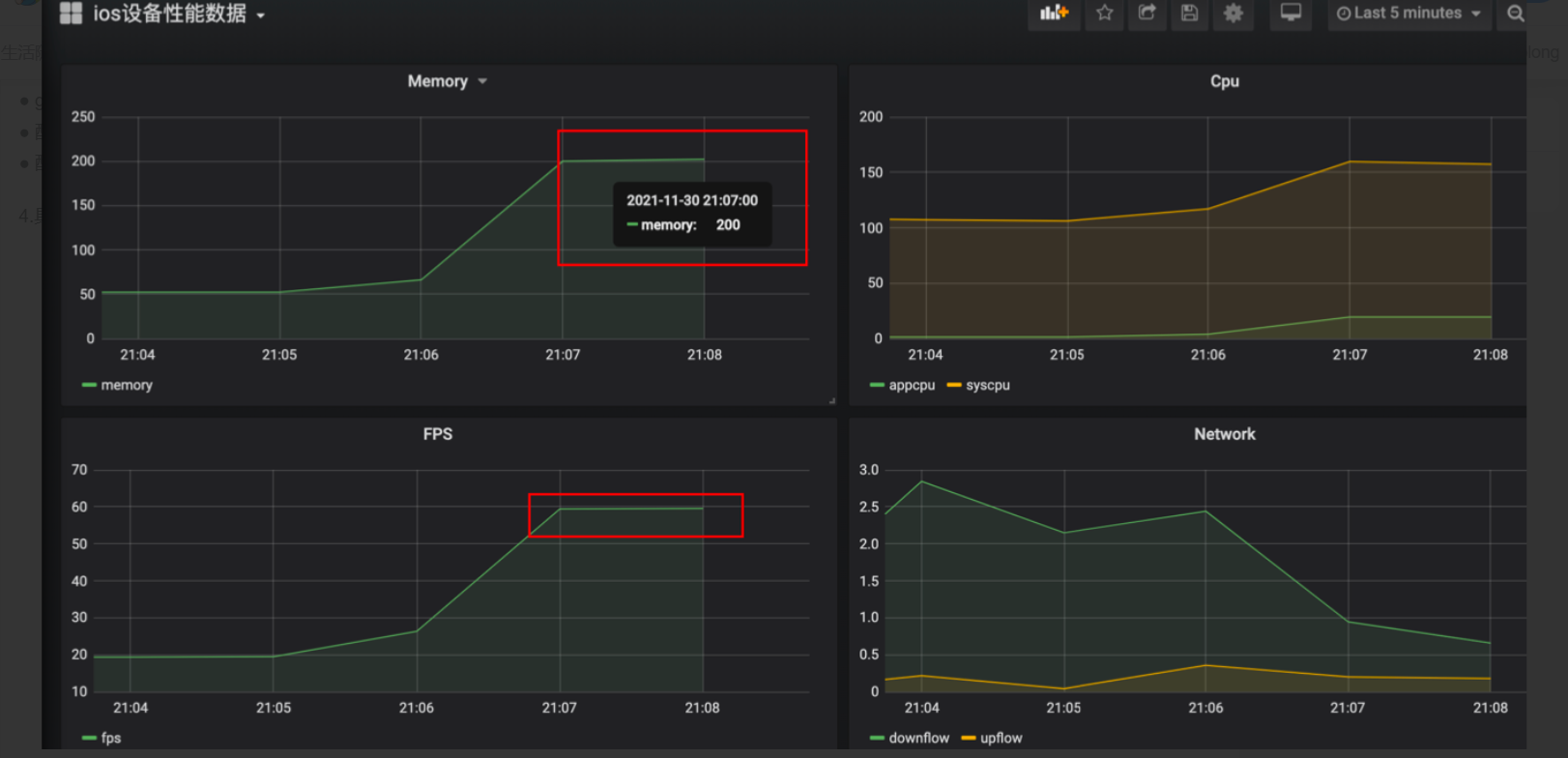

11.funclub进入ludo游戏，查看折线图数据（21:06开始）

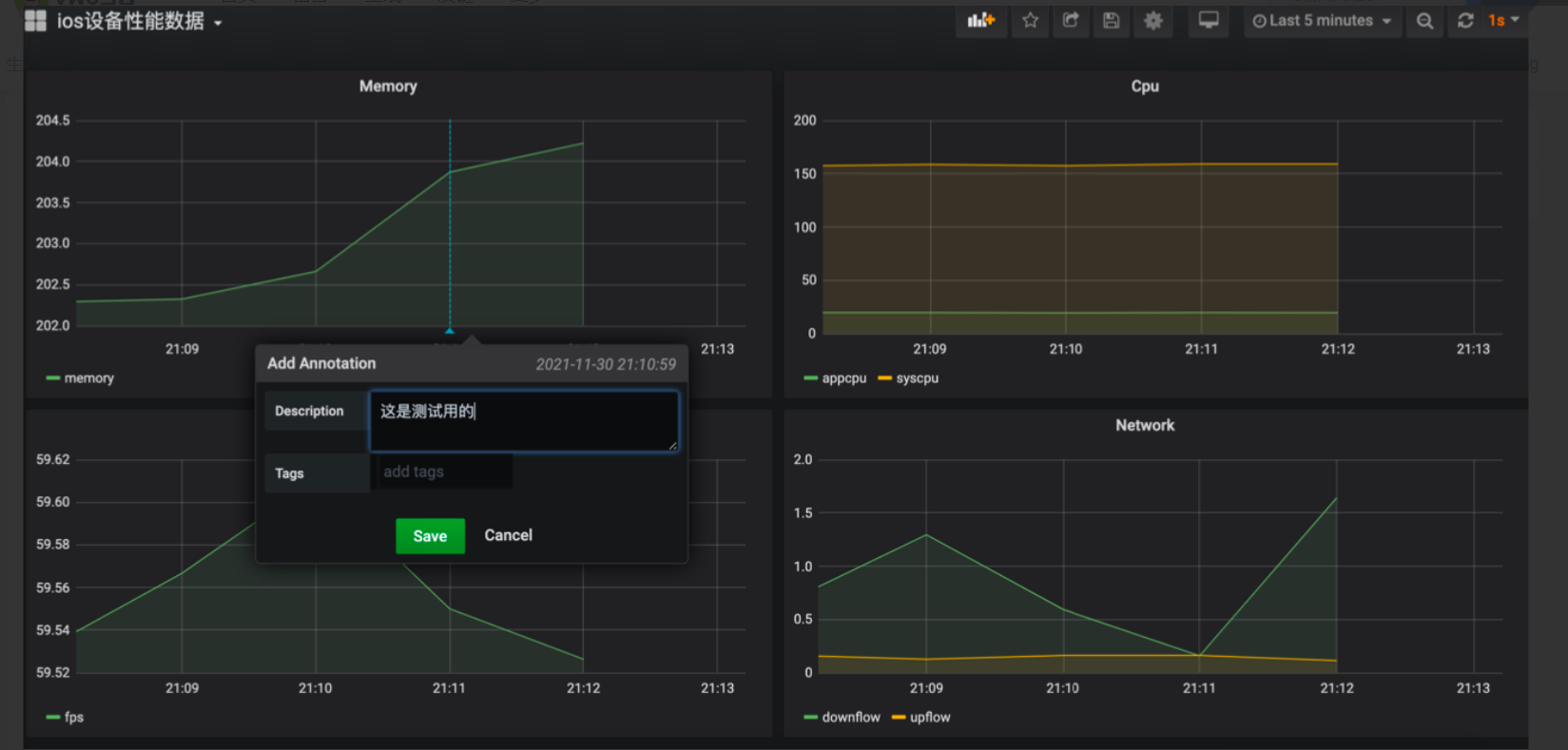

12.在对应的时间打标签
