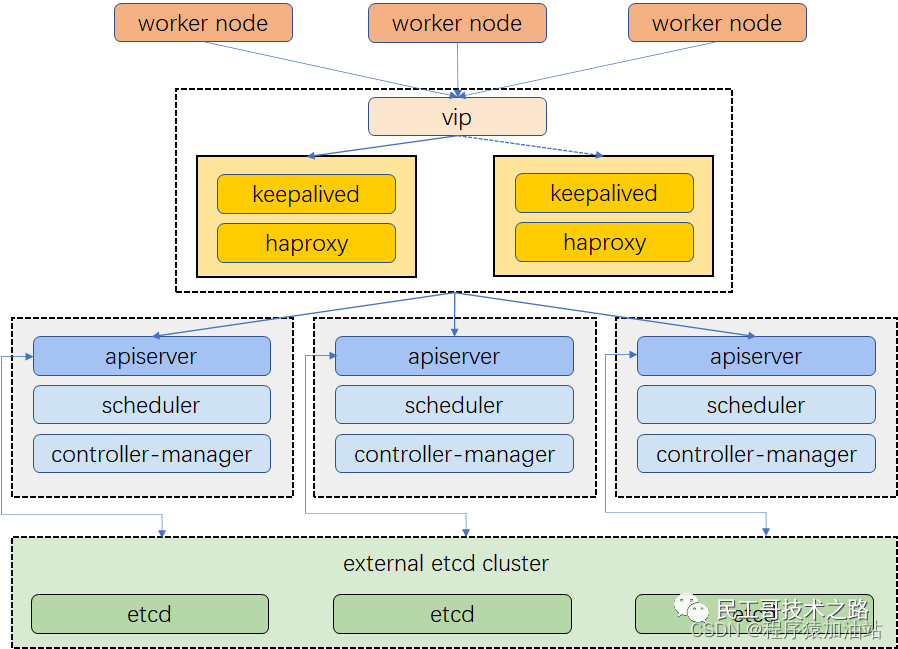

玩转企业集群运维管理系列（十九）：Haproxy+Keepalived+Nginx 实现 K8s 集群负载均衡

yum install -y haproxy keepalived

! Configuration File for keepalived

global_defs {
   notification_email {
        zhanglu90@126.com
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id LVS_1
   vrrp_skip_check_adv_addr
#  vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}
vrrp_instance VI-kube-master {
    state MASTER #需要将状态设置为(MASTER)
    interface eno1  #这个地方需要特别注意,一个服务器有很多虚拟网卡,而这个网卡是真实网卡,可以通过ifconfig 命令查看你服务器中的名字,我的服务器中ip地址对应的网卡名称就是eno1  ,这个不能写错
    virtual_router_id 51 #这个id可以是其他数字,但是该数字必须在master和node中要保持一致,也可以照我这个写,不需要修改的
    priority 100  #权重设置，数值大的选为master 节点
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.41.39.206  # vip  #这个就是虚拟出来的ip了,简称VIP,需要确保集群环境中不能有ip与这个vip冲突,其次需要确定该vip能和集群中所有节点ping的通
    }
}

! Configuration File for keepalived

global_defs {
   notification_email {
        zhanglu90@126.com
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id LVS_1
   vrrp_skip_check_adv_addr
#   vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}
vrrp_instance VI-kube-master {
    state BACKUP #此处需要设置为备份状态(BACKUP)
    interface eno1 #这个地方需要特别注意,一个服务器有很多虚拟网卡,而这个网卡是真实网卡,可以通过ifconfig 命令查看你服务器中的名字,我的服务器中ip地址对应的网卡名称就是eno1  ,这个不能写错
    virtual_router_id 51  #这个id可以是其他数字,但是该数字必须在master和node中要保持一致,也可以照我这个写,不需要修改的
    priority 80 #权重设置，数值大的选为master 节点
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.41.39.206 # vip  #这个就是虚拟出来的ip了,简称VIP,需要确保集群环境中不能有ip与这个vip冲突,其次需要确定该vip能和集群中所有节点ping的通
    }
}

#启动
systemctl start keepalived

#查看状态
systemctl status keepalived

#设置开机自启
systemctl enable keepalived

global
    log /dev/log    local0
    log /dev/log    local1 notice
    chroot /var/lib/haproxy
    stats socket /var/run/haproxy-admin.sock mode 660 level admin
    stats timeout 30s
    user root  #启动用户
    group root #启动用户组
    daemon
    nbproc 1

defaults
    log     global
    timeout connect 5000
    timeout client  10m
    timeout server  10m

listen  admin_stats
    bind 0.0.0.0:16688  #这里需要设置一个不和其他程序冲突的端口,查看端口是否占用:netstat -anp| grep 10080
    mode http
    log 127.0.0.1 local0 err
    stats refresh 30s
    stats uri /status
    stats realm welcome login\ Haproxy
    stats auth admin:123456
    stats hide-version
    stats admin if TRUE

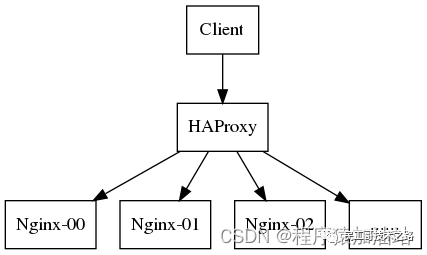

# 业务下游 nginx 转发配置 ，nginx 部署在 k8s 中

listen sase-service-nginx
    mode tcp
    bind *:9443 #这里需要设置一个不和其他程序冲突的端口,查看端口是否占用:netstat -anp| grep 9443
    balance roundrobin # 调度算法，使用轮询
    # 下游nginx 地址并开启 proxy protocol 代理协议 send-proxy-v2-ssl-cn
    server nginx-01 10.41.39.195:31498 send-proxy-v2-ssl-cn weight 1 maxconn 10000 check inter 10s

    server nginx-01 10.41.39.196:31498 send-proxy-v2-ssl-cn weight 1 maxconn 10000 check inter 10s

    server nginx-01 10.41.39.197:31498 send-proxy-v2-ssl-cn weight 1 maxconn 10000 check inter 10s

listen sase-customer-nginx
    mode tcp
    bind *:443  #这里需要设置一个不和其他程序冲突的端口,查看端口是否占用:netstat -anp| grep 7443
    balance roundrobin

 # 下游nginx 地址并开启 proxy protocol 代理协议 send-proxy-v2-ssl-cn
    server nginx-01 10.41.39.195:31134 send-proxy-v2-ssl-cn weight 1 maxconn 10000 check inter 10s

    server nginx-01 10.41.39.196:31134 send-proxy-v2-ssl-cn weight 1 maxconn 10000 check inter 10s

    server nginx-01 10.41.39.197:31134 send-proxy-v2-ssl-cn weight 1 maxconn 10000 check inter 10s

#启动
systemctl start haproxy

#查看状态
systemctl status haproxy

#设置开机自启
systemctl enable haproxy

server {
    charset utf-8;
    listen [::]:443 default_server ssl ipv6only=on proxy_protocol; # proxy_protocol
    listen 0.0.0.0:443 default_server ssl proxy_protocol;
    location ^~ /v1/ {
        proxy_set_header X-Real-IP $proxy_protocol_addr;
        proxy_set_header X-Forwarded-For $proxy_protocol_addr;
        proxy_set_header Host $http_host;
        proxy_pass http://backend/v1/;
    }
}
