《编程千问》第十一问：TCP的窗口机制是什么？

第十一问：TCP的窗口机制是什么？

TCP的窗口机制（Window Mechanism）是其实现流量控制和拥塞控制的重要机制之一，主要通过动态调整发送和接收双方的通信速率，确保数据传输的高效性和可靠性。窗口机制涉及的核心概念包括滑动窗口、接收窗口（rwnd）和拥塞窗口（cwnd）。

窗口机制的核心概念

1. 滑动窗口（Sliding Window）

滑动窗口是一个动态调整的窗口，定义了发送方允许发送的数据范围。

• 基本原理：
  • 发送方在滑动窗口内可以连续发送数据，无需等待ACK。
  • 当接收方发送ACK后，窗口滑动，释放已确认的数据空间，使得新数据可以发送。
• 关键变量：
  • 窗口起点：已确认的最后一个字节。
  • 窗口终点：允许发送的最后一个字节。

2. 接收窗口（rwnd，Receive Window）

接收窗口由接收方控制，表示其当前接收缓冲区的剩余容量。

• 接收方在ACK中通告其可用的rwnd值。
• 发送方根据rwnd调整数据发送量，避免接收方缓冲区溢出。

3. 拥塞窗口（cwnd，Congestion Window）

拥塞窗口由发送方控制，用于防止网络拥塞。

• 初始值较小，通过拥塞控制算法动态调整。
• 实际发送窗口的大小为： 有效窗口=min⁡(rwnd,cwnd)\text{有效窗口} = \min(\text{rwnd}, \text{cwnd})

4. 广告窗口（Advertised Window）

接收窗口是通过TCP头部的Window Size字段通告给发送方的，称为广告窗口。

滑动窗口的工作原理

以下是滑动窗口的工作过程：

1. 发送数据：
   • 发送方根据当前窗口大小发送数据。
2. 等待ACK：
   • 接收方确认已收到的数据，并返回ACK，通告其更新的rwnd值。
3. 窗口滑动：
   • 发送方根据ACK滑动窗口，释放已确认的数据空间，继续发送新数据。

滑动窗口示意图

窗口机制详细表格

窗口机制中的动态调整

1. 窗口缩小与增大

• 窗口缩小：
  • 接收缓冲区接近满时，rwnd减小，发送方降低速率。
• 窗口增大：
  • 接收缓冲区空闲时，rwnd增大，发送方加快发送速率。

2. 零窗口（Zero Window）

• 如果接收缓冲区满了，接收方通告rwnd=0，发送方暂停发送。
• 发送方定期发送窗口探测包（Window Probe）询问是否有新空间。

3. 拥塞窗口与流量控制

• 拥塞窗口的调整通过慢启动、拥塞避免等机制动态变化：
  • 慢启动：指数增长。
  • 拥塞避免：线性增长。
  • 拥塞发生：窗口快速减小。

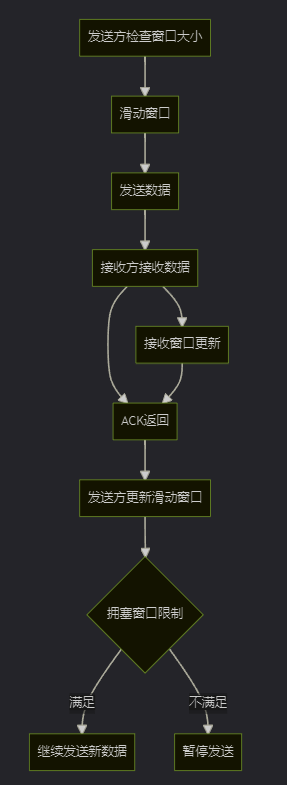

TCP窗口机制的完整流程图

示例：TCP窗口变化分析

假设以下场景：

1. 初始状态：
   • rwnd = 4096 字节，cwnd = 1024 字节。
   • 发送方最多可发送 1024 字节数据。
2. 慢启动阶段：
   • 第一次发送：1024 字节，接收ACK。
   • 第二次发送：2048 字节（cwnd翻倍）。
3. 稳定阶段：
   • cwnd稳定在网络链路容量，窗口大小由rwnd决定。

常见问题

1. 为什么发送窗口取min(rwnd, cwnd)？
   • 防止既填满接收方缓冲区（rwnd限制），又避免网络拥塞（cwnd限制）。
2. 窗口大小是否固定？
   • 不固定，接收窗口和拥塞窗口会动态调整，滑动窗口会随ACK滑动。
3. 如何观察窗口变化？
   • 使用抓包工具（如Wireshark）查看TCP头的Window Size字段和ACK字段。
4. 零窗口会导致死锁吗？
   • 不会。TCP会定期发送窗口探测包，检测接收方是否恢复。

总结

TCP窗口机制通过动态调整发送窗口，平衡网络拥塞控制和接收端流量控制的需求，是TCP高效可靠传输的重要保障。窗口的动态调整机制（如滑动窗口、拥塞窗口和接收窗口）共同确保了数据传输的平稳性和可靠性。通过抓包和分析实际网络行为，可以深入研究其在特定场景下的表现。
