OpenHarmony 内核源码分析(中断切换篇) | 系统因中断活力四射

#define OS_EXC_IRQ_STACK_SIZE    64 //中断模式栈大小 64个字节
__irq_stack:
    .space OS_EXC_IRQ_STACK_SIZE * CORE_NUM
__irq_stack_top:

#define TASK_IRQ_CONTEXT \
        unsigned int R0;     \
        unsigned int R1;     \
        unsigned int R2;     \
        unsigned int R3;     \
        unsigned int R12;    \
        unsigned int USP;    \
        unsigned int ULR;    \
        unsigned int CPSR;   \
        unsigned int PC;

typedef struct {//任务中断上下文
#if !defined(LOSCFG_ARCH_FPU_DISABLE)
    UINT64 D[FP_REGS_NUM]; /* D0-D31 */
    UINT32 regFPSCR;       /* FPSCR */
    UINT32 regFPEXC;       /* FPEXC */
#endif
    UINT32 resved;
    TASK_IRQ_CONTEXT
} TaskIrqContext;

typedef struct {//任务上下文，已在任务切换篇中详细说明，放在此处是为了对比
#if !defined(LOSCFG_ARCH_FPU_DISABLE)
    UINT64 D[FP_REGS_NUM]; /* D0-D31 */
    UINT32 regFPSCR;       /* FPSCR */
    UINT32 regFPEXC;       /* FPEXC */
#endif
    UINT32 resved;          /* It's stack 8 aligned */
    UINT32 regPSR;          //保存CPSR寄存器
    UINT32 R[GEN_REGS_NUM]; /* R0-R12 */
    UINT32 SP;              /* R13 */
    UINT32 LR;              /* R14 */
    UINT32 PC;              /* R15 */
} TaskContext;

1.OpenHarmony开发基础
2.OpenHarmony北向开发环境搭建
3.鸿蒙南向开发环境的搭建
4.鸿蒙生态应用开发白皮书V2.0 & V3.0
5.鸿蒙开发面试真题（含参考答案）
6.TypeScript入门学习手册
7.OpenHarmony 经典面试题(含参考答案)
8.OpenHarmony设备开发入门【最新版】
9.沉浸式剖析OpenHarmony源代码
10.系统定制指南
11.【OpenHarmony】Uboot 驱动加载流程
12.OpenHarmony构建系统--GN与子系统、部件、模块详解
13.ohos开机init启动流程
14.鸿蒙版性能优化指南
.......

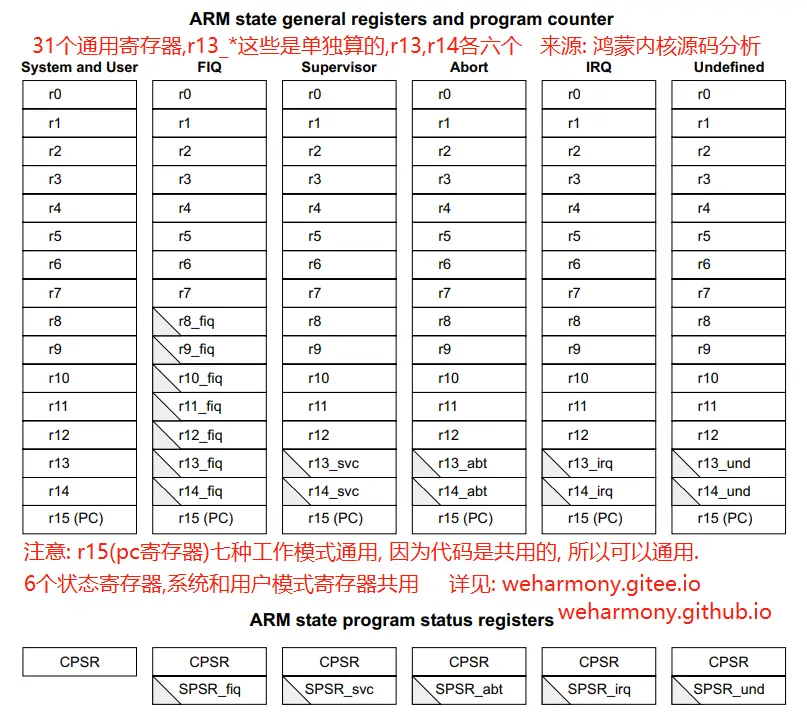

OsIrqHandler:	@硬中断处理，此时已切换到硬中断栈
    SUB     LR， LR， #4	@记录译码指令地址，以防切换过程丢失指令

    /* push r0-r3 to irq stack */ @irq栈只是个过渡栈
    STMFD   SP， {R0-R3}		@r0-r3寄存器入 irq 栈
    SUB     R0， SP， #(4 * 4)@r0 = sp - 16，目的是记录{R0-R3}4个寄存器保存的开始位置，届时从R3开始出栈
    MRS     R1， SPSR		@获取程序状态控制寄存器
    MOV     R2， LR			@r2=lr

    /* disable irq， switch to svc mode */@超级用户模式(SVC 模式)，主要用于 SWI(软件中断)和 OS(操作系统)。
    CPSID   i， #0x13				@切换到SVC模式，此处一切换，后续指令将在SVC栈运行
									@CPSID i为关中断指令，对应的是CPSIE
    @TaskIrqContext 开始保存中断现场 ......
    /* push spsr and pc in svc stack */
    STMFD   SP!， {R1， R2} @实际是将 SPSR，和PC入栈对应TaskIrqContext.PC，TaskIrqContext.CPSR，
    STMFD   SP， {LR}	  @LR再入栈，SP不自增，如果是用户模式，LR值将被 282行:STMFD   SP， {R13， R14}^覆盖
						  @如果非用户模式，将被 286行:SUB     SP， SP， #(2 * 4) 跳过.
    AND     R3， R1， #CPSR_MASK_MODE	@获取CPU的运行模式
    CMP     R3， #CPSR_USER_MODE		@中断是否发生在用户模式
    BNE     OsIrqFromKernel			@非用户模式不用将USP，ULR保存在TaskIrqContext

    /* push user sp， lr in svc stack */
    STMFD   SP， {R13， R14}^ 		@将用户模式的sp和LR入svc栈

OsIrqFromKernel:	@从内核发起中断
    /* from svc not need save sp and lr */@svc模式下发生的中断不需要保存sp和lr寄存器值
    SUB     SP， SP， #(2 * 4)	@目的是为了留白给 TaskIrqContext.USP，TaskIrqContext.ULR
								@TaskIrqContext.ULR已经在 276行保存了，276行用的是SP而不是SP!，所以此处要跳2个空间
    /* pop r0-r3 from irq stack*/
    LDMFD   R0， {R0-R3}		    @从R0位置依次出栈

    /* push caller saved regs as trashed regs in svc stack */
    STMFD   SP!， {R0-R3， R12}	@寄存器入栈，对应 TaskIrqContext.R0~R3，R12

    /* 8 bytes stack align */
    SUB     SP， SP， #4			@栈对齐 对应TaskIrqContext.resved

    /*
     * save fpu regs in case in case those been
     * altered in interrupt handlers.
     */
    PUSH_FPU_REGS   R0 @保存fpu regs，以防中断处理程序中的fpu regs被修改。
    @TaskIrqContext 结束保存中断现场......
    @开始执行真正的中断处理函数了.
#ifdef LOSCFG_IRQ_USE_STANDALONE_STACK @是否使用了独立的IRQ栈
    PUSH    {R4}	@R4先入栈保存，接下来要切换栈，需保存现场
    MOV     R4， SP	@R4=SP
    EXC_SP_SET __svc_stack_top， OS_EXC_SVC_STACK_SIZE， R1， R2 @切换到svc栈
#endif
	/*BLX 带链接和状态切换的跳转*/
    BLX     HalIrqHandler /* 调用硬中断处理程序，无参 ，说明HalIrqHandler在svc栈中执行 */

#ifdef LOSCFG_IRQ_USE_STANDALONE_STACK @是否使用了独立的IRQ栈
    MOV     SP， R4	@恢复现场，sp = R4
    POP     {R4}	@弹出R4
#endif

    /* process pending signals */ 	@处理挂起信号
    BL      OsTaskProcSignal 		@跳转至C代码

    /* check if needs to schedule */@检查是否需要调度
    CMP     R0， #0	@是否需要调度，R0为参数保存值
    BLNE    OsSchedPreempt @不相等，即R0非0，一般是 1

    MOV     R0，SP	@参数
    MOV     R1，R7	@参数
    BL      OsSaveSignalContextIrq @跳转至C代码

    /* restore fpu regs */
    POP_FPU_REGS    R0 @恢复fpu寄存器值

    ADD     SP， SP， #4 @sp = sp + 4

OsIrqContextRestore:	@恢复硬中断环境
    LDR     R0， [SP， #(4 * 7)]	@R0 = sp + 7，目的是跳到恢复中断现场TaskIrqContext.CPSR位置，刚好是TaskIrqContext倒数第7的位置.
    MSR     SPSR_cxsf， R0		@恢复spsr 即:spsr = TaskIrqContext.CPSR
    AND     R0， R0， #CPSR_MASK_MODE @掩码找出当前工作模式
    CMP     R0， #CPSR_USER_MODE	@是否为用户模式?
    @TaskIrqContext 开始恢复中断现场 ......
    LDMFD   SP!， {R0-R3， R12}	@从SP位置依次出栈 对应 TaskIrqContext.R0~R3，R12
								@此时已经恢复了5个寄存器，接来下是TaskIrqContext.USP，TaskIrqContext.ULR
    BNE     OsIrqContextRestoreToKernel @看非用户模式，怎么恢复中断现场.

    /* load user sp and lr， and jump cpsr */
    LDMFD   SP， {R13， R14}^ @出栈，恢复用户模式sp和lr值 即:TaskIrqContext.USP，TaskIrqContext.ULR
    ADD     SP， SP， #(3 * 4) @跳3个位置，跳过 CPSR ，因为上一句不是 SP!，所以跳3个位置，刚好到了保存TaskIrqContext.PC的位置

    /* return to user mode */
    LDMFD   SP!， {PC}^ @回到用户模式，整个中断过程完成
    @TaskIrqContext 结束恢复中断现场(用户模式下) ......

OsIrqContextRestoreToKernel:@从内核恢复中断
    /* svc mode not load sp */
    ADD     SP， SP， #4 @其实是跳过TaskIrqContext.USP，因为在内核模式下并没有保存这个值，翻看 287行
    LDMFD   SP!， {LR} @弹出LR
    /* jump cpsr and return to svc mode */
    ADD     SP， SP， #4 @跳过cpsr
    LDMFD   SP!， {PC}^ @回到svc模式，整个中断过程完成
    @TaskIrqContext 结束恢复中断现场(内核模式下) ......

	/*BLX 带链接和状态切换的跳转*/
    BLX     HalIrqHandler /* 调用硬中断处理程序，无参 ，说明HalIrqHandler在svc栈中执行 */
#ifdef LOSCFG_IRQ_USE_STANDALONE_STACK @是否使用了独立的IRQ栈
    MOV     SP， R4	@恢复现场，sp = R4
    POP     {R4}	@弹出R4
#endif
    /* process pending signals */ 	@处理挂起信号
    BL      OsTaskProcSignal 		@跳转至C代码
    /* check if needs to schedule */@检查是否需要调度
    CMP     R0， #0	@是否需要调度，R0为参数保存值
    BLNE    OsSchedPreempt @不相等，即R0非0，一般是 1
    MOV     R0，SP	@参数
    MOV     R1，R7	@参数
    BL      OsSaveSignalContextIrq @跳转至C代码
    /* restore fpu regs */
    POP_FPU_REGS    R0 @恢复fpu寄存器值
    ADD     SP， SP， #4 @sp = sp + 4
