ADC参考引脚的作用

突然就卡住了，这学的。我问你ADC的最大可以输入的转换范围是什么？（你心里自己回答就行了，我也听不见），突然恍惚，是多少呢？

这就是小短文解决的问题。

ADC通过将输入的模拟信号与参考电压进行比较，将其转换为数字值。

若参考电压为 3.3V ，则ADC的输入范围通常为 0~3.3V （单极性）或 -1.65V~+1.65V （双极性，需负参考电压）。也就是说，参考值到地电位的值就是可以处理的范围。

其次我们的ADC的分辨率（如12位、16位）又是基于参考电压。如，12位ADC的最小可分辨电压为 VREF / 4096 。也就是说最终转换的电压是多少，其实就是多少份上面的可分辨电压。

下面就是看些ADC的参考范围：

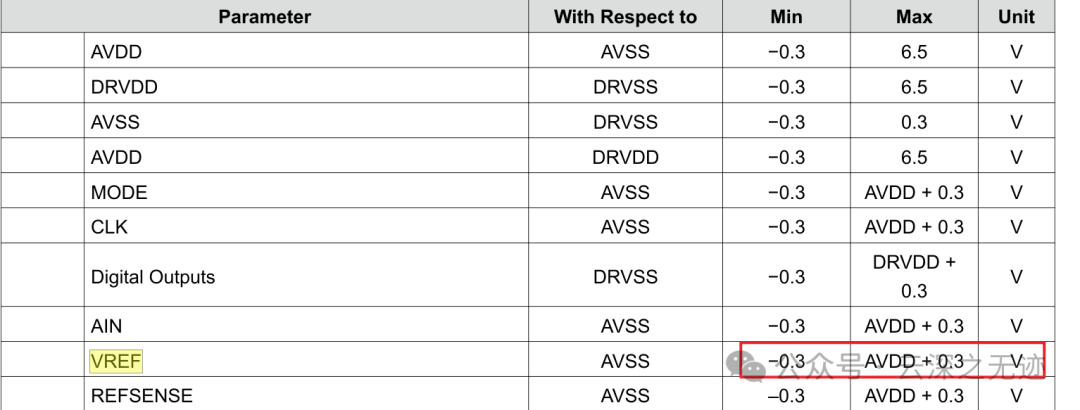

这是昨天的ADC，3PEAK的

给的参数是很全面的

也不能说完全看不懂吧，一般我们使用都很粗糙

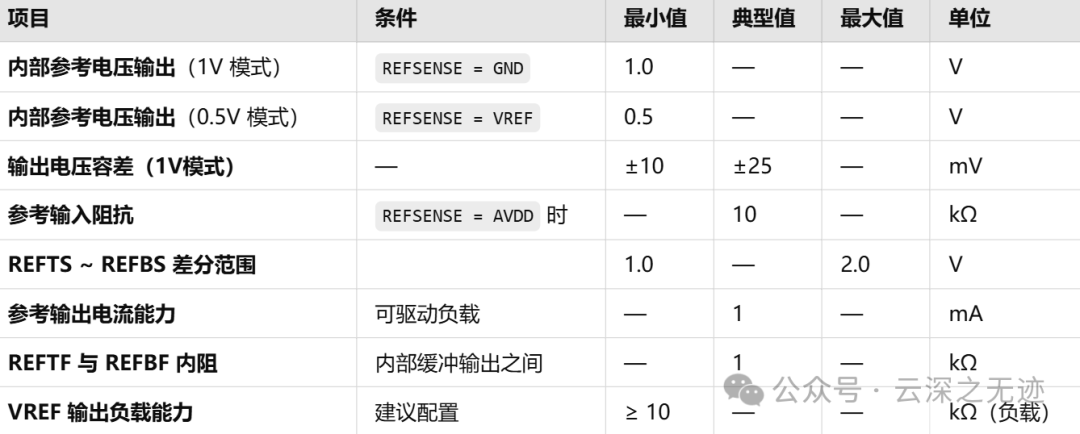

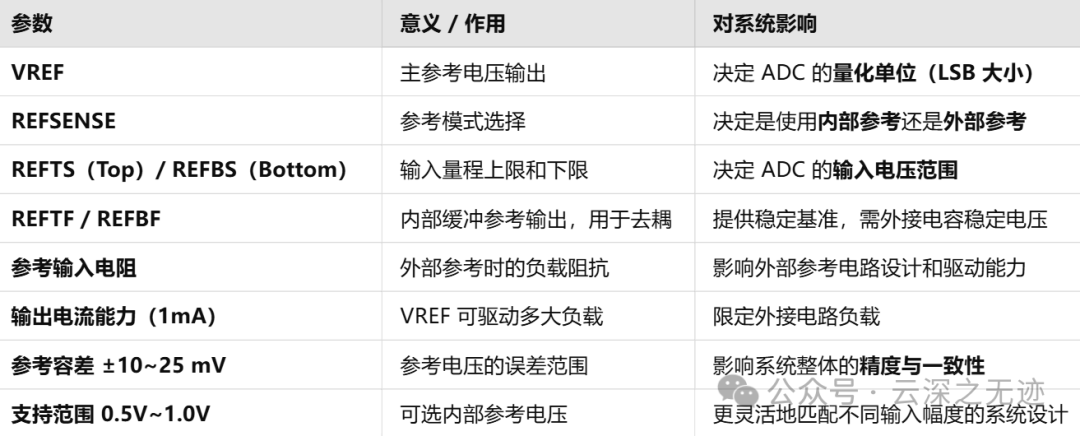

我再给出参数的作用：

好，假装看懂

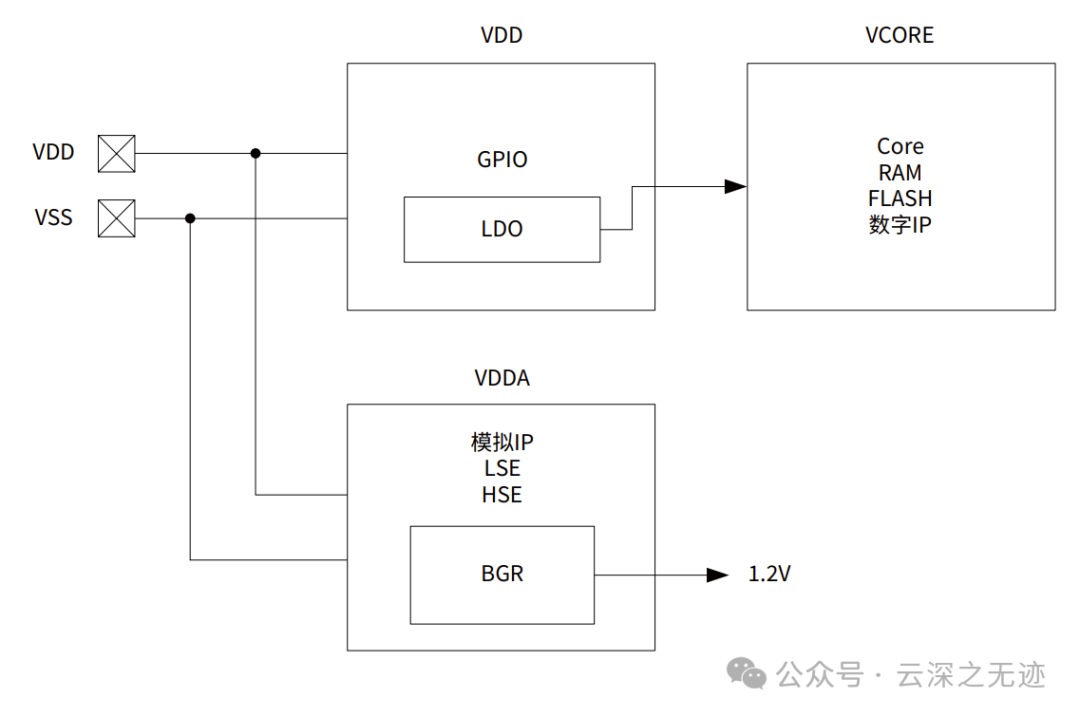

我们的老熟人，CW32，参考从内部的电源来

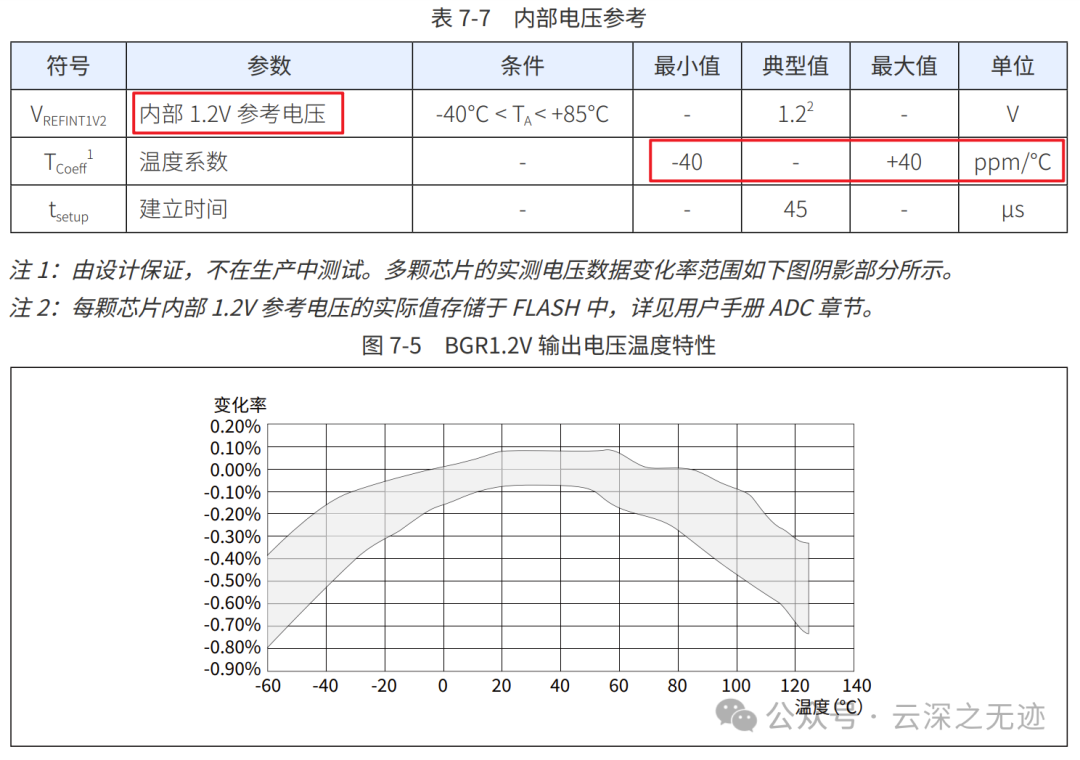

才1.2V，而且还贴出了很温度相关的关系

再看看STM32的：

它是这样写的

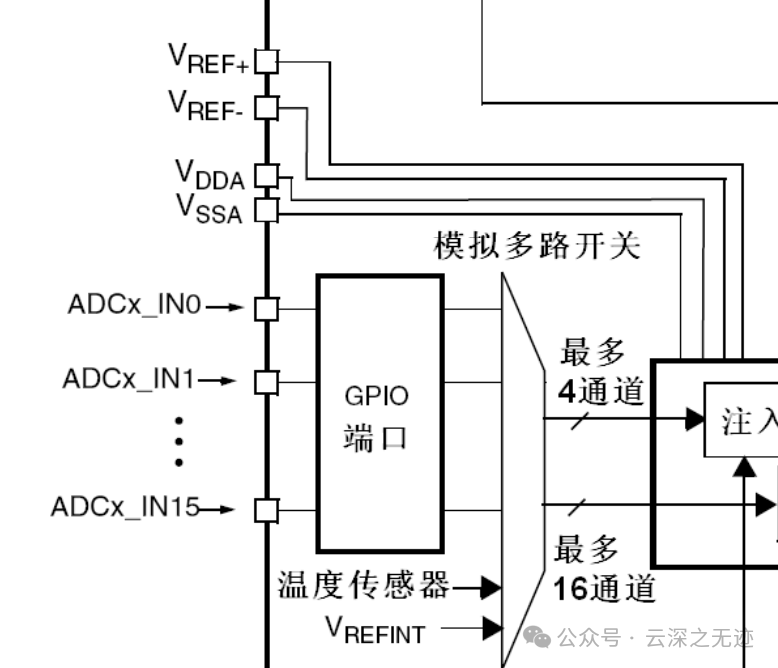

框图还是很好懂的

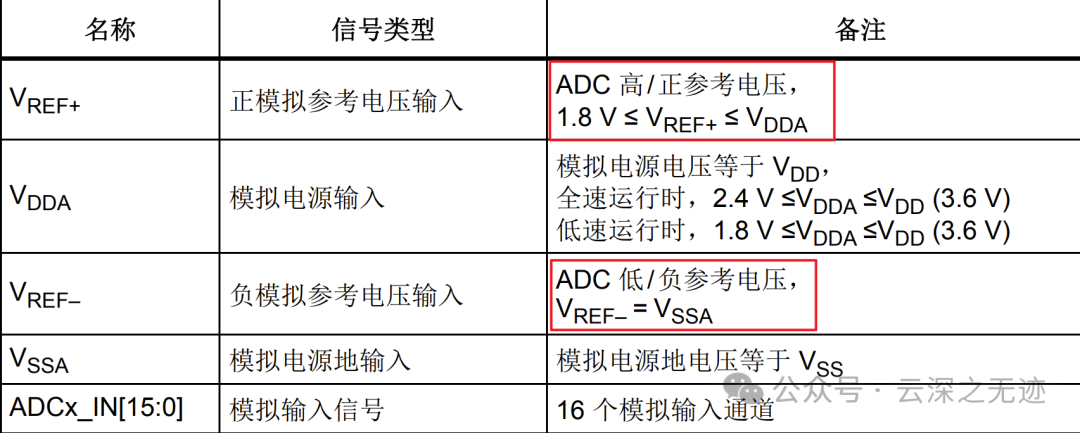

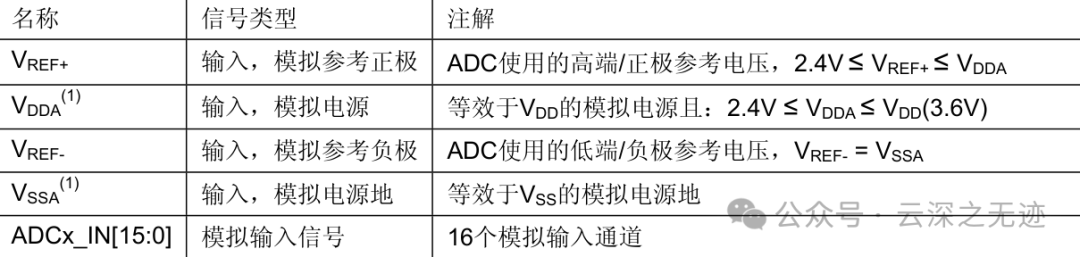

这两个引脚决定ADC测量的范围：

1. ADC测量范围 = VREF-（下限） ~ VREF+（上限）
2. 常规情况下：VREF- = VSSA（地），VREF+ = VDDA（3.3V）

这是F4的内部参考

必须大于1.8V，但是在电源电压以下

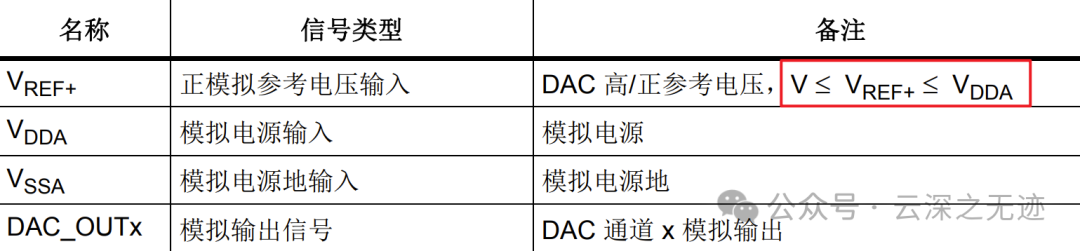

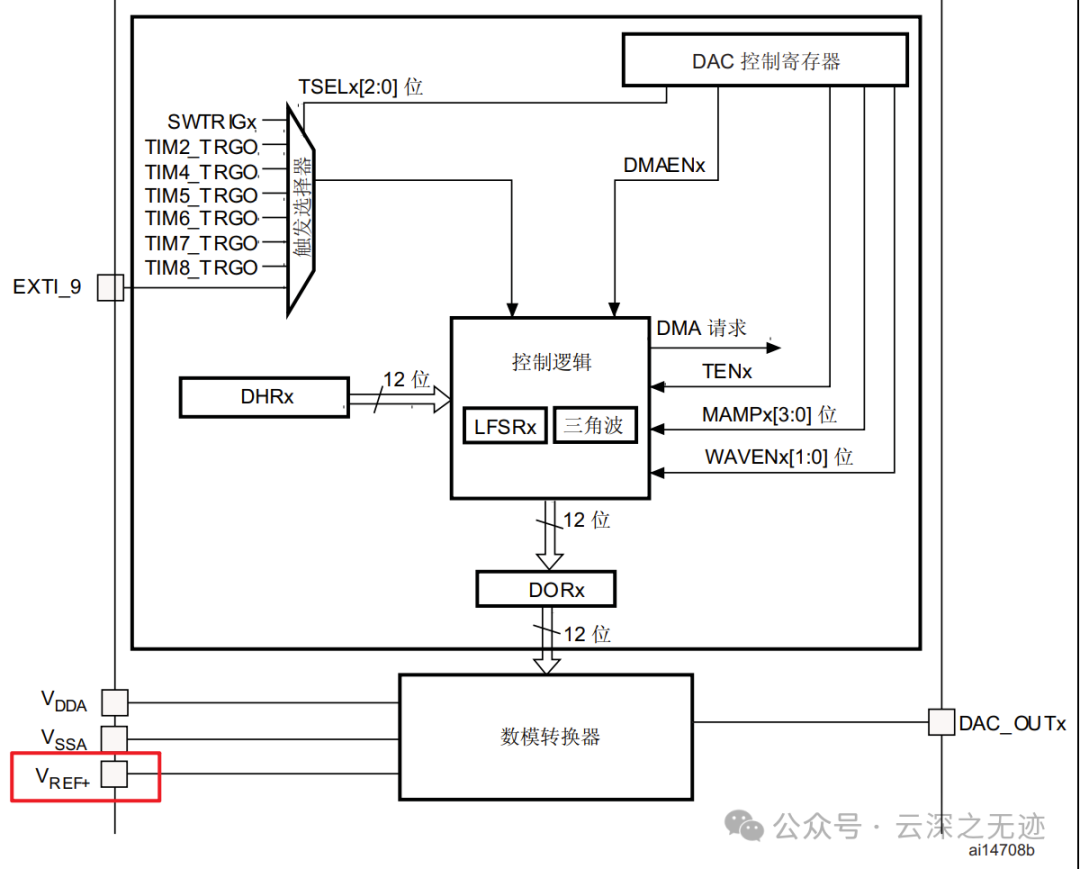

DAC里面也有参考

V是什么？不知道

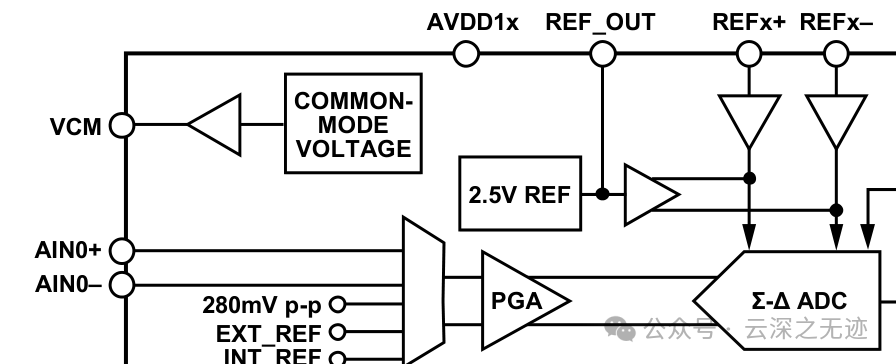

再看AD7771

这些ADC都是真差分输入，所以这个参考也是双的

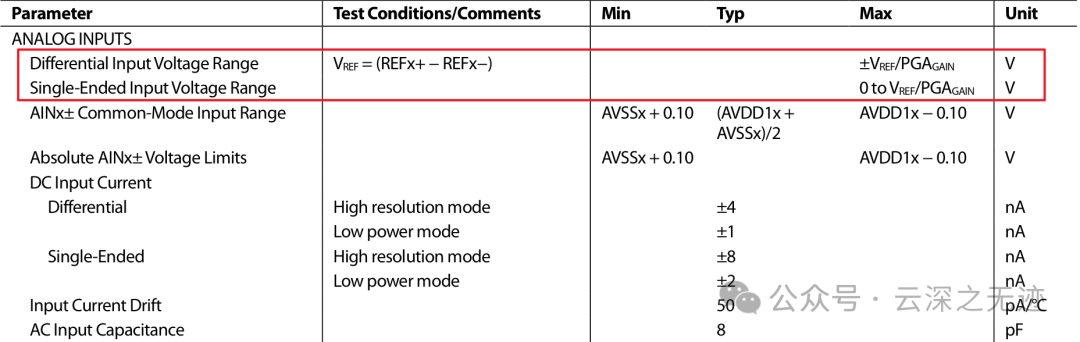

AD7771 是真差分输入架构，模拟输入范围与参考电压有关：

当 PGA ≠ 1 时，输入范围缩小，等效为提升灵敏度：

VREF = 2.5V，PGA = 4，满量程输入 = ±0.625V。

非常低了，也很细腻

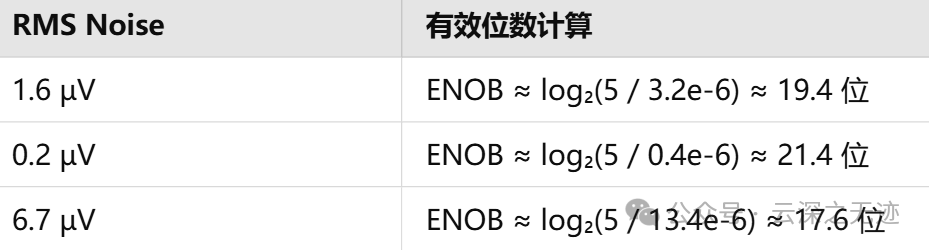

可以从 RMS Noise 推导有效分辨率，假设参考电压 VREF = 2.5V，PGA = 1，输入范围 ±2.5V：

乘以 2 是因为差分输入是正负摆幅

算完了

这学习也是越来越细腻了哈。
