1.配置思路

H3C设备是通过IRF链路来实现设备堆叠的。IRF 的连接拓扑可以为环形或链形。

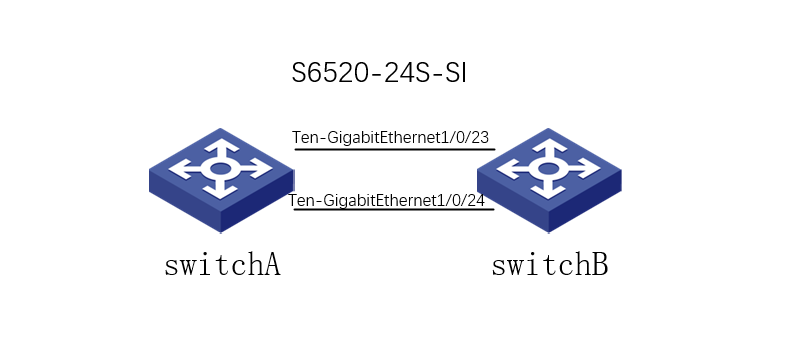

IRF链路主要用于传输跨物理设备的业务流量。本例中将一个IRF 端口与两个物理端口绑定形成聚合IRF物理端口，提高传输速率的同时还能够提供IRF链路的高可靠性，物理连接的形态如图所示。

为区分IRF中的各成员设备，我们需要为2台设备分配成员编号。本例中以2台设备从左至右的成员编号分别为 1、2为例。

IRF 中包括一台主设备和多台从设备，主设备可以通过默认选举规则选举产生，也可以通过设置优先级来手工指定。默认priority ID值是1，priority ID范围1~32，ID值越大优先级越高。本例中我们通过设置优先级来指定设备 switch A 为主设备。

2设备配置

switchA：

进入系统视图，将用作 IRF 物理端口的 Ten-GigabitEthernet1/0/23～Ten-GigabitEthernet1/0/24手工关闭。使用端口批量配置功能 可以更快速的完成配置
<switchA> system-view
[switchA] interface range Ten-GigabitEthernet1/0/23 to Ten-GigabitEthernet1/0/24
[switchA-if-range] shutdown
[switchA-if-range] quit

创建IRF端口1，与端口Ten-GigabitEthernet1/0/23和Ten-GigabitEthernet1/0/24绑定
[switchA] irf-port 1/1
[switchA-irf-port1/1] port group interface Ten-GigabitEthernet1/0/23
[switchA-irf-port1/1] port group interface Ten-GigabitEthernet1/0/24
[switchA-irf-port1/1] quit

开启Ten-GigabitEthernet1/0/23和Ten-GigabitEthernet1/0/24端口
[switchA] interface range Ten-GigabitEthernet1/0/23 to Ten-GigabitEthernet1/0/24
[switchA-if-range] undo shutdown
[switchA-if-range] quit

配置switchA的成员优先级为32，以保证其成为IRF中的主设备
[switchA] irf member 1 priority 32

将当前配置保存到下次启动配置文件
[switchA] quit
<switchA> save

激活 IRF 端口的配置。
<switchA> system-view
[switchA] irf-port-configuration active

switchB：

配置 Device B 的成员编号为 2，并重启设备使配置生效
<switchB> system-view
[switchB] irf member 1 renumber 2
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[switchB] quit
<switchB> reboot

将用作 IRF 物理端口的 Ten-GigabitEthernet2/0/23 ~ Ten-GigabitEthernet2/0/24 的手工关闭。使用端口批量配置功能 可以更快速的完成配置
<switchB> system-view
[switchB] interface range Ten-GigabitEthernet2/0/23 to Ten-GigabitEthernet2/0/24
[switchB-if-range] shutdown
[switchB-if-range] quit

创建IRF端口2，与端口Ten-GigabitEthernet2/0/23和Ten-GigabitEthernet2/0/24 绑定
[switchB] irf-port 2/2
[switchB-irf-port2/2] port group interface Ten-GigabitEthernet2/0/23
[switchB-irf-port2/2] port group interface Ten-GigabitEthernet2/0/24
[switchB-irf-port2/2] quit

开启Ten-GigabitEthernet2/0/23 ~ Ten-GigabitEthernet2/0/24端口
[switchB] interface range Ten-GigabitEthernet2/0/23 to Ten-GigabitEthernet2/0/24
[switchB-if-range] undo shutdown
[switchB-if-range] quit

将当前配置保存到下次启动配置文件。
[switchB] quit
<switchB> save

激活 IRF 端口的配置。
<switchB> system-view
[switchB] irf-port-configuration active

系统会提示发生IRF合并，由于switchB的IRF优先级为缺省值1，低于switchA，因此会在竞选中失败而自动重启，重启后两台设备形成一个IRF
