大家好，我是《Redis 高手心法》作者码哥，菜刀砍电线，一路火花带闪电的靓仔。

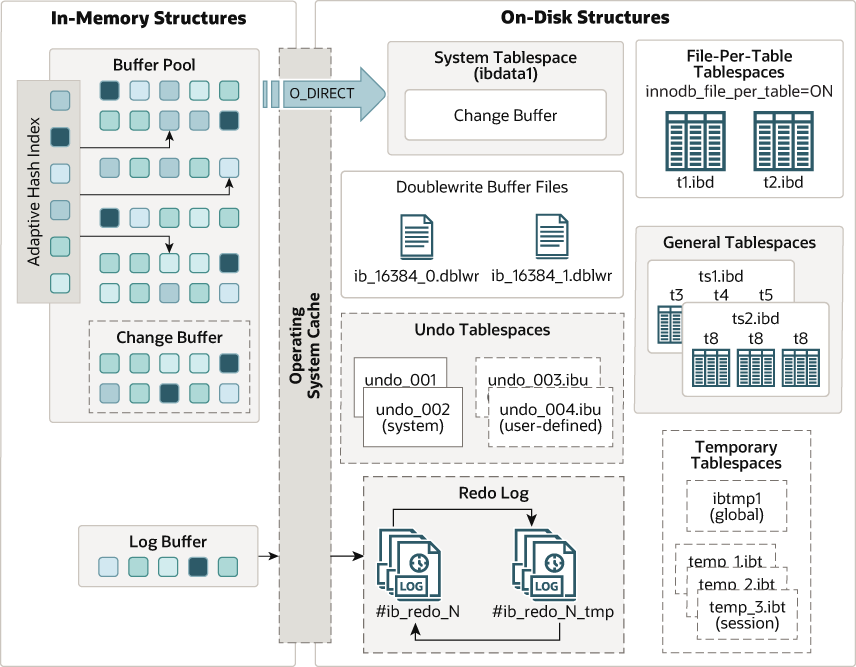

MySQL innoDB 引擎架构可以分为两大块，分别是内存架构（In-Memory Structure）和磁盘架构（On-Disk Structure）。

图 1

书接上回《MySQL InnoDB 架构 Buffer Pool、Change Buffer、自适应哈希索引、Log Buffer》，我们掌握了 InnoDB 引擎的内存架构。

数据最终要持久化到磁盘，其磁盘架构设计融合了复杂的存储结构和精巧的机制，本文将深入剖析其核心模块的设计原理，并通过图片辅助理解。

MySQL 到底是怎么管理和存储各种各样的数据呢？比如创建一张表、索引、表中的每一行数据、查询过程中临时存储的数据都存在哪里，又如何管理？

这一切都归功于 MySQL 的 Tablespaces （表空间）的设计，内容较多，本篇就关于以下类型 Tablespaces （表空间）作用和实现原理展开：

系统表空间（System Tablespace）
独立表空间（File-Per-Table Tablespaces）
通用表空间（General Tablespaces）
撤销表空间（Undo Tablespaces）
临时表空间（Temporary Tablespaces）
Tables（表）
Indexes（索引）

Tablespaces （表空间）

表空间可以看做是 InnoDB 存储引擎逻辑结构的最高层，所有的数据都存放在表空间中，称之为表空间（tablespace）。

从物理文件的分类来看：

日志文件（Undo Log、Redo Log）。
系统表空间（System Tablespace）文件 ibdata1。
Undo tablespace 。
独立表空间（File-Per-Table Tablespaces）
通用表空间（General Tablespaces）
临时表空间文件（Temporary Tablespaces）

所以表空间根据不同的场景也分了多种类型，我分别介绍下……

剧情正片继续......

系统表空间（System Tablespace）

默认配置下会有一个初始大小为 10MB，名为 ibdata1 的文件。该文件就是默认的表空间文件（tablespace file）。

系统表空间是 Change Buffer 的存储区域。

如果表是在系统表空间而非独立表空间或通用表空间中创建的，它也可能包含表和索引数据。

增加系统表空间大小的最简单方法是将其配置为自动扩展。

为此，在 innodb_data_file_path 设置中为最后一个数据文件指定 autoextend 属性，并重启服务器。

innodb_data_file_path=ibdata1:10M:autoextend

为避免系统表空间过大，可考虑使用独立表空间或通用表空间存储数据。

独立表空间是默认的表空间类型，在创建 InnoDB 表时会隐式使用。

独立表空间（File-Per-Table Tablespaces）

独立表空间，顾名思义，就是用户创建的表空间，如果开启独立表空间参数，那么一个表空间会对应磁盘上的一个物理文件，每张表对应一个文件，支持事务独立管理。

其实表空间文件内部还是组织为更复杂的逻辑结构，自顶向下可分为 segment（段）、extent（区）和 page（页）。

page 则是表空间数据存储的基本单位，innodb 将表文件（xxx.ibd）按 page 切分，依类型不同，page 内容也有所区别，最为常见的是存储数据库表的行记录。

表空间下一级称为 segment。segment 与数据库中的索引相映射。

Innodb 引擎内，每个索引对应两个 segment：管理叶子节点的 segment 和管理非叶子节点 segment。

创建索引中很关键的步骤便是分配 segment，Innodb 内部使用 INODE 来描述 segment。

segment 的下一级是 extent，extent 代表一组连续的 page，默认为 64 个 page，大小 1MB。

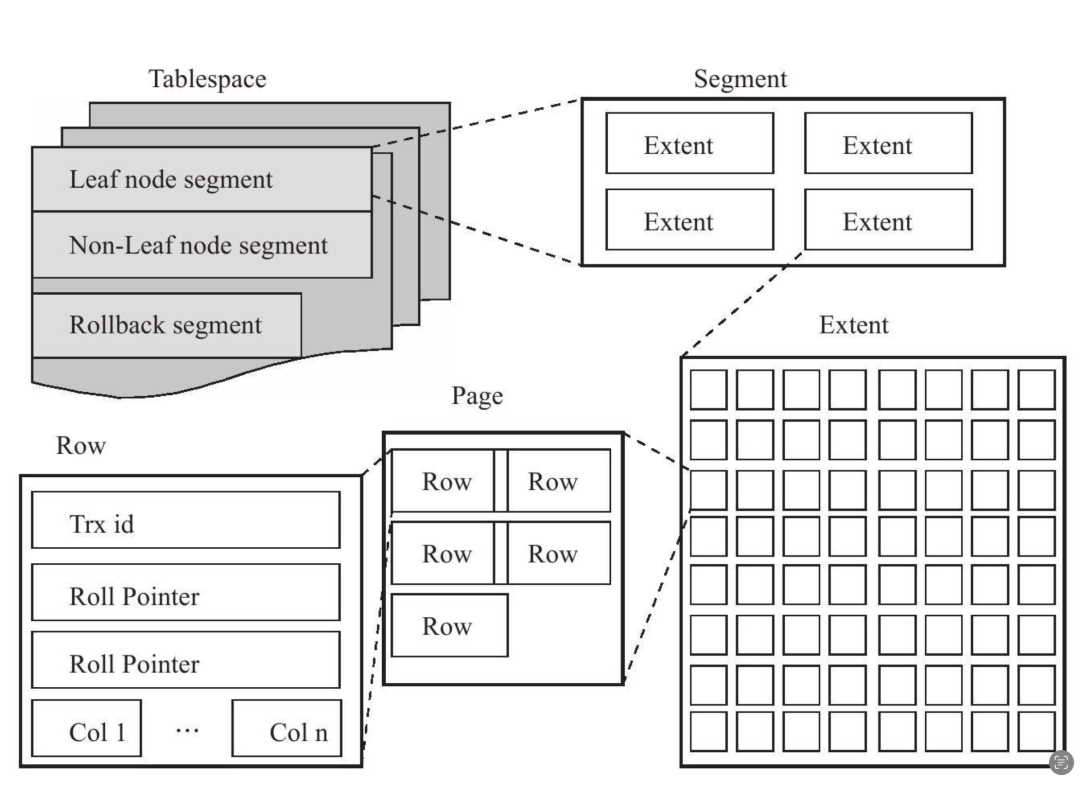

InnoDB 存储引擎的逻辑存储结构大致如图 2 所示。

图 2

默认情况下 InnoDB 存储引擎有一个共享表空间 ibdata1，即所有数据都存放在这个表空间内。

如果用户启用了参数innodb_file_per_table，则每张表内的数据可以单独放到一个表空间内。

如果启用了innodb_file_per_table的参数，需要注意的是每张表的表空间内存放的只是数据、索引和插入缓冲 Bitmap 页.

其他类的数据，如回滚（undo）信息，插入缓冲索引页、系统事务信息，二次写缓冲（Double write buffer）等还是存放在原来的系统表空间内。

通用表空间（General Tablespaces）

通用表空间是一种共享的 InnoDB 表空间，通过 CREATE TABLESPACE 语法创建。

通用表空间提供以下功能：

类似于系统表空间，通用表空间是一种共享表空间，能够存储多张表的数据。
通用表空间在内存占用上可能优于独立表空间。服务器会在表空间生命周期内将表空间元数据保留在内存中。相较于相同数量的表分散在多个独立表空间中，更少的通用表空间内存储多张表能减少表空间元数据的内存消耗。

通用表空间通过 CREATE TABLESPACE 语法创建。

CREATE TABLESPACE tablespace_name
    [ADD DATAFILE 'file_name']
    [FILE_BLOCK_SIZE = value]
        [ENGINE [=] engine_name]

通用表空间有什么不足？

通用表空间限制有以下限制：

现有的表空间无法更改为通用表空间。
不支持创建临时通用表空间。
通用表空间不支持临时表。
不支持将表分区放置在通用表空间中。
在复制环境中，如果源和副本位于同一主机上，则不支持使用 ADD DATAFILE 子句，因为这会导致源和副本在同一位置创建同名的表空间，而这是不被支持的。

撤销表空间（Undo Tablespaces）

MySQL InnoDB 引擎的 Undo Tablespaces（撤销表空间）是磁盘架构设计中用于管理事务回滚日志（Undo Log）的核心组件。

唐二婷：InnoDB 引擎的 Undo Tablespaces（撤销表空间）有啥用？

Undo 日志（Undo Log）主要用于事务异常时的数据回滚，在磁盘上 undo 日志保存在 Undo Tablespaces 中。

事务回滚与 MVCC 支持Undo 表空间存储的 Undo Log 记录了事务对数据的修改前镜像，用于：
- 事务回滚时恢复数据原状；
- 实现多版本并发控制（MVCC），支持非锁定一致性读。
分离系统表空间负载在 MySQL 5.7 之前，Undo Log 默认存储在系统表空间（ibdata1）中。随着事务频繁操作，ibdata1 文件会无限增长且无法自动回收空间。 5.7 及更高版本引入独立 Undo 表空间，通过物理隔离减轻系统表空间压力，提升性能。

MySQL 8.0 默认创建 2 个 Undo 表空间文件（undo_001 和 undo_002），每个初始大小为 16MB，通过参数 innodb_undo_tablespaces 可调整数量（范围 2-127），每个文件初始 16MB，支持自动扩展和截断回收。

唐二婷：“Undo 表空间的逻辑层级管理是咋样的？”

回滚段（Rollback Segments）：每个 Undo 表空间包含 128 个回滚段（由 innodb_rollback_segments 控制），每个回滚段管理 1024 个 Undo 段（Undo Segments）。

Undo 页与日志记录：Undo 段由多个 16KB 的页组成，按事务类型分为 Insert Undo 段（仅用于回滚）和 Update Undo 段（用于 MVCC），前者事务提交后立即释放，后者需等待无活跃读视图时清除。

通过多 Undo 表空间与回滚段的分区设计，理论上支持高达数万级并发事务（例如：128 表空间 × 128 回滚段 × 1024 Undo 段）。

如下图所示。

关键说明：

每个 Undo 表空间包含 128 个回滚段
每个回滚段管理 1024 个 Undo 段（按事务类型分类）
Undo 段由 16KB 页 组成，存储具体日志记录

唐二婷：说说 Undo Log 与 MVCC 的协作机制

Undo Log 与 MVCC 的协作机制如下图所示：

运作原理：

事务修改前将旧数据写入 Undo Log
读事务通过 Read View 判断可见性
多版本数据通过 Undo Log 链回溯访问

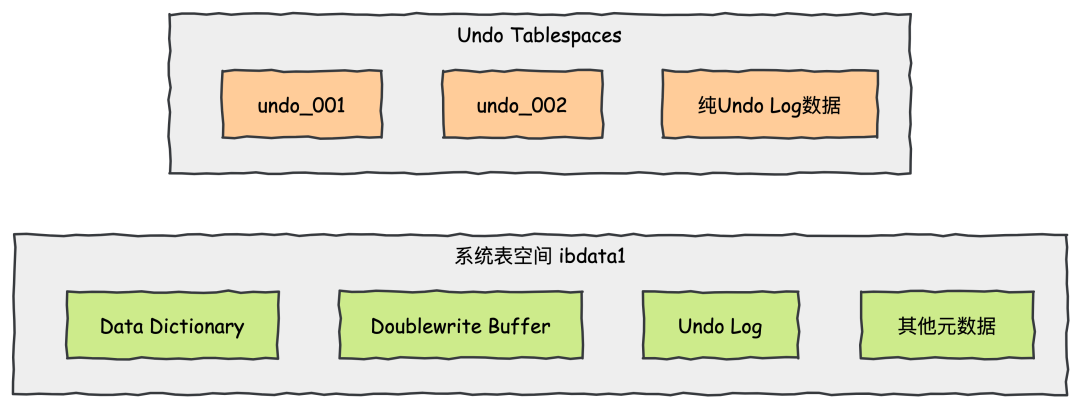

唐二婷：“系统表空间与 Undo 表空间存储有啥区别？”

特性	Undo 表空间	系统表空间（历史方案）
存储内容	仅 Undo Log	数据字典、双写缓冲、Undo Log 等混合内容
空间管理	支持自动截断，避免文件膨胀	无法自动回收，需手动调整或重建
性能影响	减少 I/O 竞争，提升并发处理能力	高频事务易导致文件过大，性能下降
版本支持	MySQL 5.7+ 默认方案	MySQL 5.6 及更早版本

临时表空间（Temporary Tablespaces）

InnoDB 临时表空间分为 会话临时表空间 和 全局临时表空间，分别承担不同角色：

会话临时表空间（Session Temporary Tablespaces）
- 用途：存储用户显式创建的临时表（CREATE TEMPORARY TABLE）以及优化器生成的内部临时表（如排序、分组操作）。
- 生命周期：会话断开时自动截断并释放回池，文件扩展名为 .ibt，默认位于 #innodb_temp 目录。
- 分配机制：首次需要创建磁盘临时表时，从预分配的池中分配（默认池包含 10 个表空间文件），每个会话最多分配 2 个表空间（用户临时表与优化器内部临时表各一）。
全局临时表空间（Global Temporary Tablespace）：
- 用途：存储用户临时表的回滚段（Rollback Segments），支持事务回滚操作。
- 文件配置：默认文件名为 ibtmp1，初始大小 12MB，支持自动扩展，由参数 innodb_temp_data_file_path 控制路径与属性。
- 回收机制：服务器重启时自动删除并重建，意外崩溃时需手动清理。

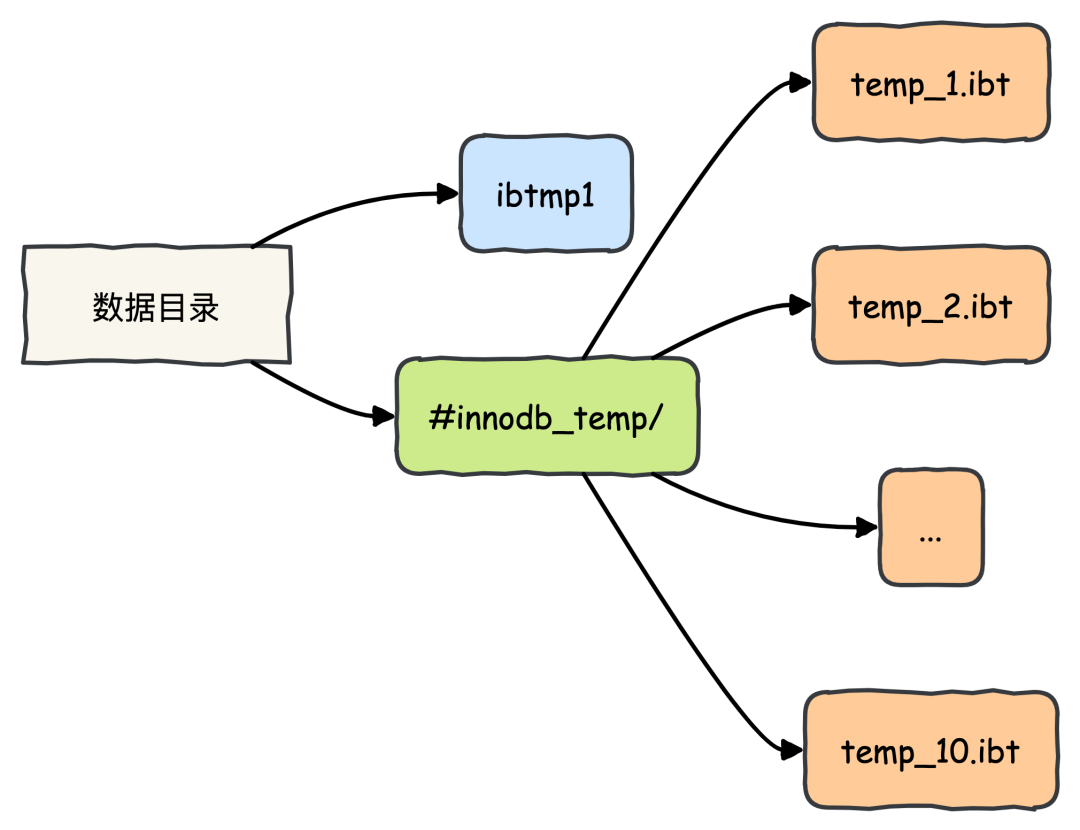

Temporary Tablespaces 物理结构

图示说明：

全局临时表空间：ibtmp1 存储用户临时表的回滚段
会话临时表空间：#innodb_temp 目录下预分配 10 个 .ibt 文件池（默认配置）
每个会话最多激活 2 个临时表空间（用户临时表 + 优化器内部临时表）。

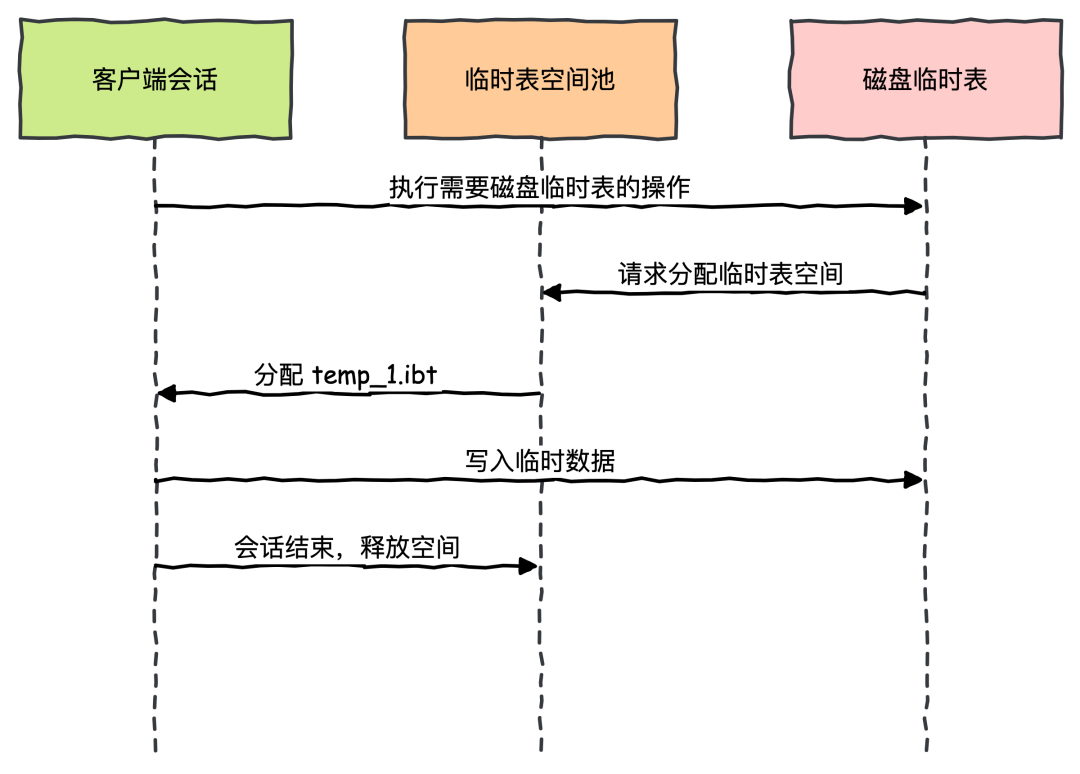

会话级临时表空间生命周期

关键点：

首次需要磁盘临时表时从池中分配
会话断开连接后立即归还空间
文件物理保留但内容截断（类似内存池机制）

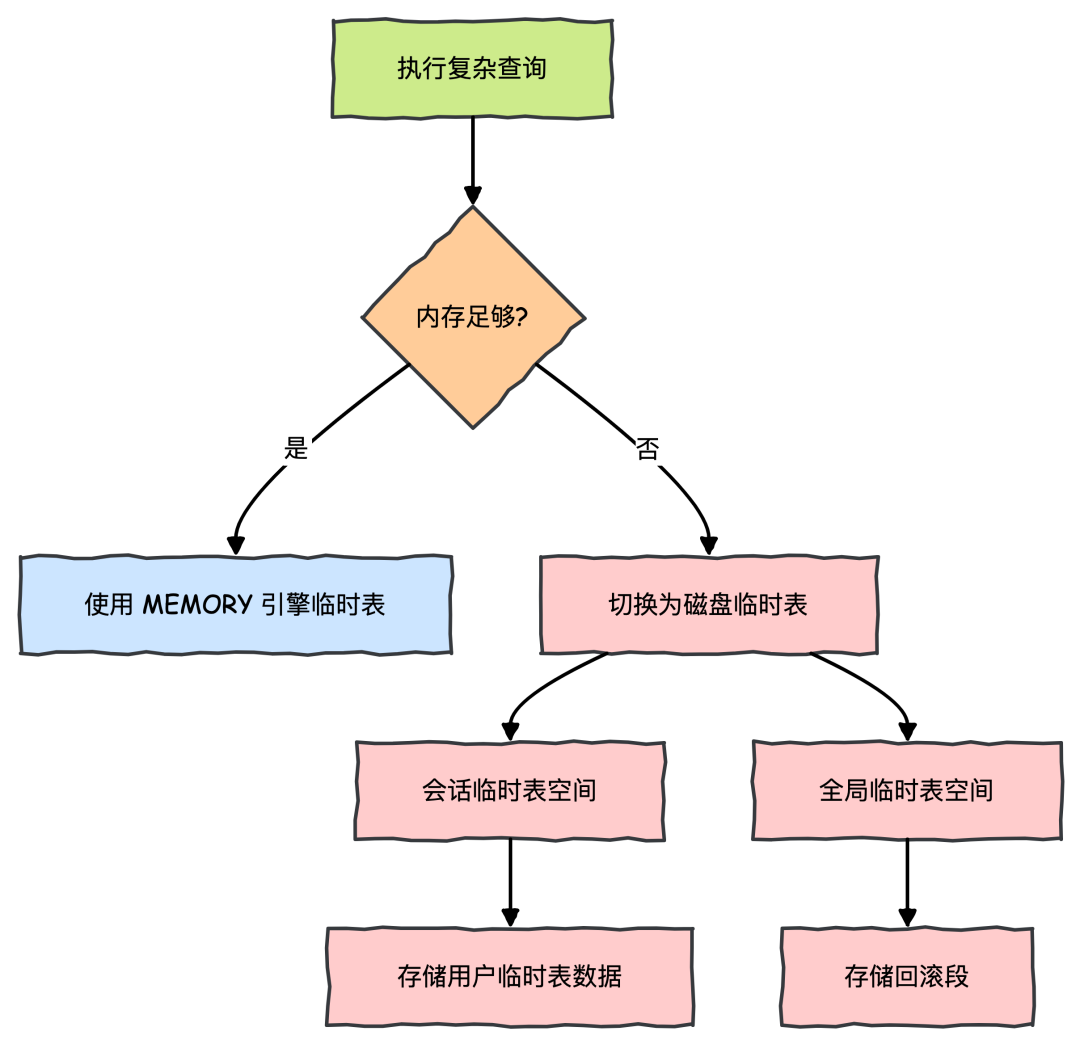

临时表空间使用查询流程

前面说过临时表空间可存储用户显式创建的临时表（CREATE TEMPORARY TABLE）以及优化器生成的内部临时表（如排序、分组操作）。

那它的查询过程是怎样的呢？

Tables（表）

唐二婷：“在 MySQL 如何创建一张表？”

InnoDB 表通过 CREATE TABLE 语句创建；例如：

CREATE TABLE t1 (a INT, b CHAR (20), PRIMARY KEY (a)) ENGINE=InnoDB;

默认情况下， InnoDB 表创建于每表独立的表空间中。若要在 InnoDB 系统表空间中创建 InnoDB 表，需在创建表前禁用 innodb_file_per_table 变量。

比如，在数据库 test 中创建一个表 show_index ，在 mysql 的 dataDirectory 目录下就回出现一个名为 show_index.ibd 的数据文件。

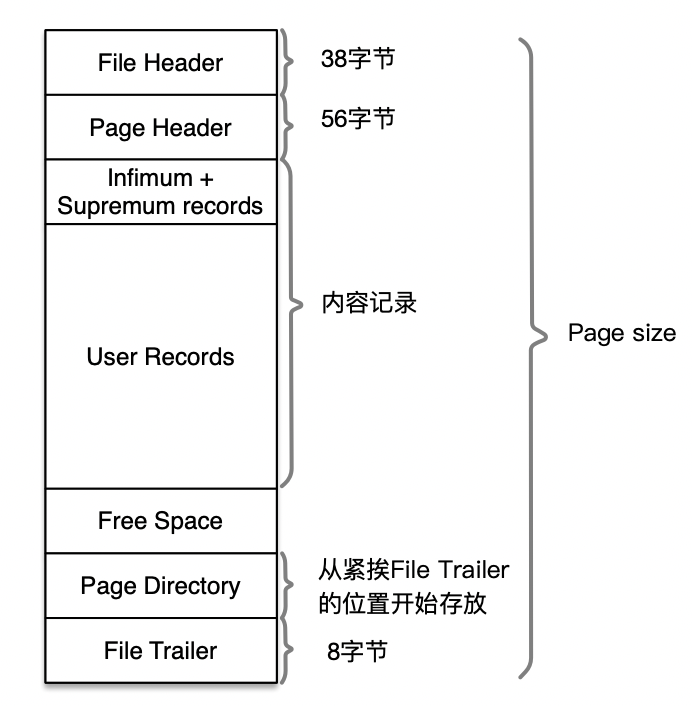

在单个表的数据文件中，数据就是以多个页的形式进行排列。MySQL 默认配置下，每 16K，即为一个页。

InnoDB 表以 B+树 组织数据，每个表对应一个 聚簇索引（Clustered Index），数据行的物理存储顺序与主键顺序一致。

若未显式定义主键，InnoDB 会隐式生成一个 6 字节的 Row ID 作为主键。

Row Formats 行格式

唐二婷：表中的每一行数据是怎么存储的？

表的 InnoDB 行格式决定了其行在磁盘上的物理存储方式。

InnoDB 支持四种行格式，每种格式具有不同的存储特性。

支持的行格式包括 REDUNDANT 、 COMPACT 、 DYNAMIC 和 COMPRESSED 。其中， DYNAMIC 行格式为默认格式。

唐二婷：它们有啥区别？

REDUNDANT 和 COMPACT 行格式支持的最大索引键前缀长度为 767 字节，而 DYNAMIC 和 COMPRESSED 行格式则支持 3072 字节的索引键前缀长度。

在复制环境中，若源服务器上的 innodb_default_row_format 变量设置为 DYNAMIC ，而副本上设置为 COMPACT ，则以下未明确指定行格式的 DDL 语句在源服务器上执行成功，但在副本上会失败。

Primary Keys 主键

建议为创建的每个表定义一个主键。在选择主键列时，应选择具有以下特征的列：

重要的查询语句使用的列。
列不能为空。
从不包含重复值的列。
一旦插入后极少甚至从不更改值的列。

例如，在包含人员信息的表中，你不会将主键设在 (firstname, lastname) 上，因为可能有多个人员拥有相同的姓名，姓名列可能留空，且有时人们会更改姓名。

面对如此多的限制条件，通常没有明显的一组列适合作为主键，因此你会创建一个带有数字 ID 的新列，作为主键。

最好的方式就是使用趋势递增的数字作为主键。

你也可以在 InnoDB 表中使用 AUTO_INCREMENT 的列来定义主键自动生成。

AUTO_INCREMENT 实现原理是什么？会锁全表码？

自增锁模式通过 innodb_autoinc_lock_mode 变量在启动时配置。

自增主键锁

“传统”锁模式

innodb_autoinc_lock_mode = 0 （“传统”锁模式），所有“INSERT 类”语句在向具有 AUTO_INCREMENT 列的表中插入时都会获得一个特殊的表级 AUTO-INC 锁。

此锁通常保持到语句的末尾（而不是事务的末尾），以确保在给定的 INSERT 语句序列中自动增量值按可预测和可重复的顺序分配，并确保任何给定语句分配的自动增量值是连续的。

“连续”锁模式

innodb_autoinc_lock_mode = 1 （“连续”锁模式），“批量插入”使用特殊的 AUTO-INC 表级锁，并保持到语句结束。这适用于所有 INSERT ... SELECT 、 REPLACE ... SELECT 和 LOAD DATA 语句。

这种锁模式确保，在存在 INSERT 语句且行数未知（并且自增值在语句执行过程中分配）的情况下，任何“ INSERT -类似”语句分配的所有自增值都是连续的，并且操作对基于语句的复制是安全的。

innodb_autoinc_lock_mode = 2 （“交错”锁模式）

在这种锁模式中，没有“ INSERT -like”语句使用表级 AUTO-INC 锁，并且多个语句可以同时执行。

这是最快且最可扩展的锁模式，但在使用基于语句的复制或从二进制日志重放 SQL 语句的恢复场景时是不安全的。

在此锁定模式下，自动增量值在整个并发执行的“ INSERT -like”语句中保证是唯一的且单调递增。

然而，由于多个语句可以同时生成数字（即，数字的分配在语句之间交错进行），任何给定语句插入的行生成的值可能不是连续的。

Indexes（索引）

InnoDB 的索引分为 聚簇索引 和 二级索引（Secondary Index），均采用 B+树结构：

聚簇索引：也称 Clustered Index。是指关系表记录的物理顺序与索引的逻辑顺序相同。由于一张表只能按照一种物理顺序存放，一张表最多也只能存在一个聚集索引。叶子节点直接存储行数据。
二级索引：也叫 Secondary Index。指的是非叶子节点按照索引的键值顺序存放，叶子节点存放索引键值以及对应的主键键值。MySQL 里除了 INNODB 表主键外，其他的都是二级索引。叶子节点存储主键值，需通过主键回表查询数据。

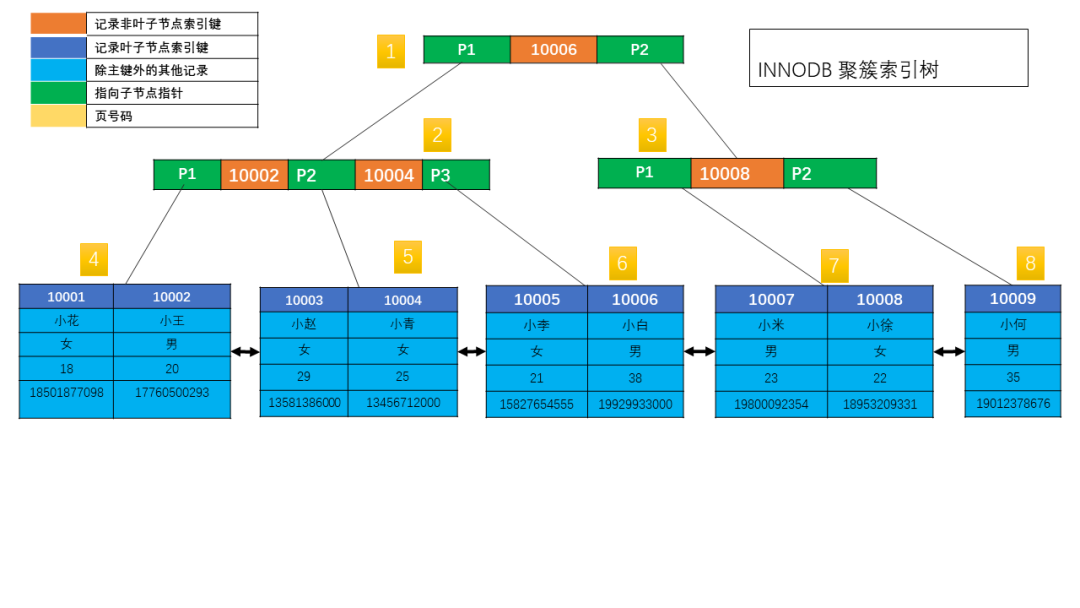

下图是一个聚集索引的 B+ Tree 图。

1 个 B+ Tree Node，占据一个页。

在索引页，页的主要记录部分(User Records)存放的Record = record header + index key + page pointer。
在数据页，则是按表创建时的row_format类型存放完整数据行记录。 row_format 类型分别有：Compact、Redundant、Compressed和Dynamic。

因此，在聚集索引中，非叶子节点都为索引页，叶子节点为数据页；

在辅助索引中，非叶子节点和叶子节点都为索引页。不同的是，叶子节点里记录的是聚集索引中的主键 ID 值。

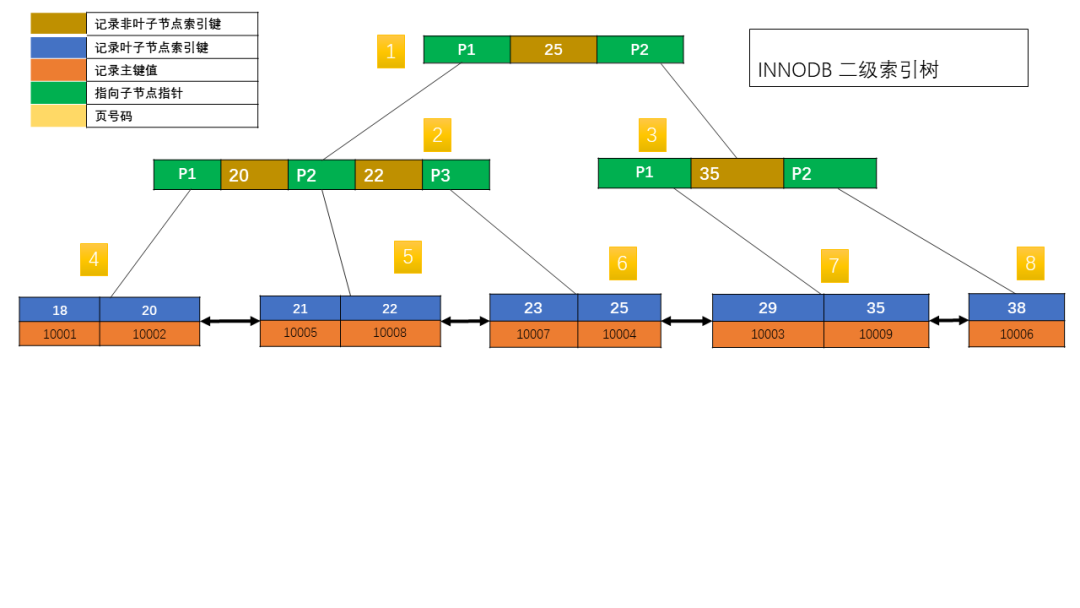

INNODB 表的二级索引，如下图所示，图片来自「一树一溪」：
