港科大MixNet入选SIGCOMM 2025：区域重构OCS光交换让MoE训练成本效率显著提升1.2-2.3倍

在大语言模型（LLM）竞赛愈演愈烈的今天，混合专家模型（Mixture-of-Experts, MoE）凭借“稀疏激活”特性成为突破参数规模瓶颈的核心技术。然而，MoE模型动态且非均匀的通信需求，却让传统静态GPU互连架构陷入效率困境。香港科技大学联合MIT、北京大学、Meta、恒为科技等机构提出的MixNet架构，通过“区域可重构光交换（OCS）”技术，首次实现了分布式MoE训练中的实时拓扑重构。这项登上9月份顶会ACM SIGCOMM 2025的研究，在性能接近理想架构的同时，将网络成本效率提升1.2倍-2.3倍，为大规模AI训练基础设施提供了全新范式。 (原文链接：https://arxiv.org/abs/2501.03905v3) 一、MoE训练的通信困局：动态流量与静态架构的矛盾 MoE模型的革命性在于“激活部分参数即可提升性能”。例如，xAI的Grok-1仅激活25%权重，DeepSeek-V3在6710亿总参数中仅激活370亿参数。这种设计让模型规模扩展时计算成本无需线性增长，但也带来了独特的通信挑战。

1.1 专家并行的“动态通信难题”

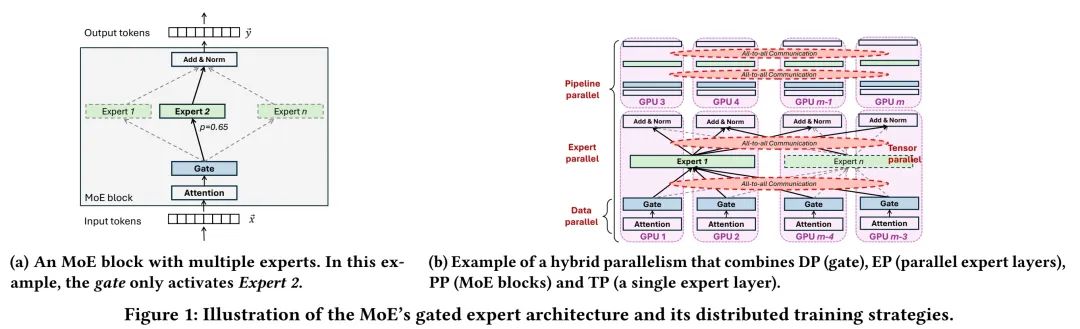

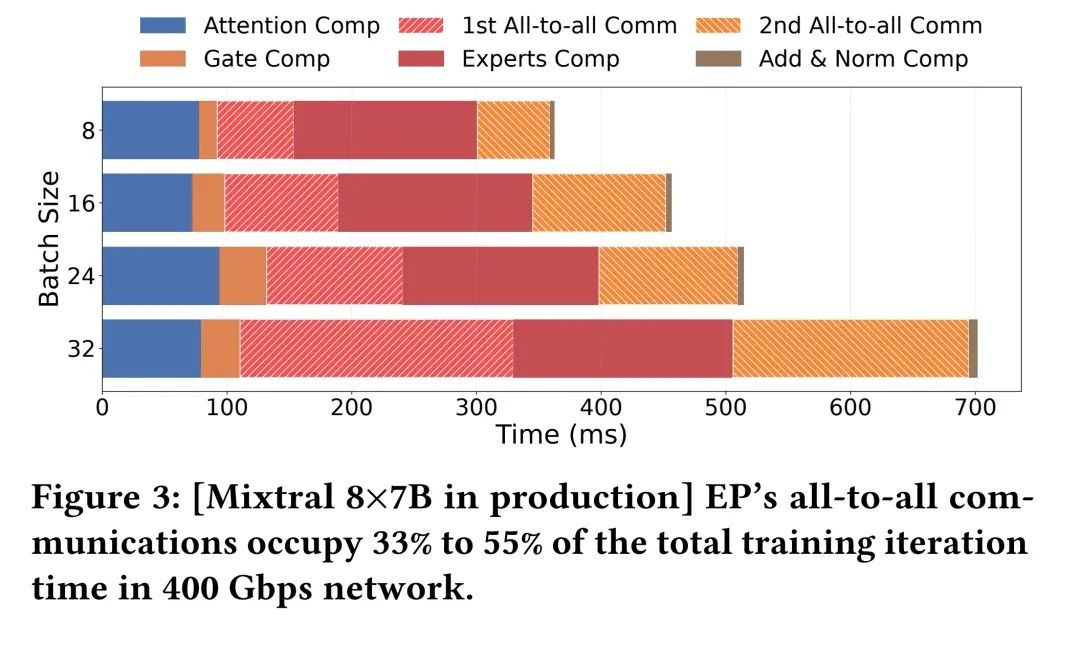

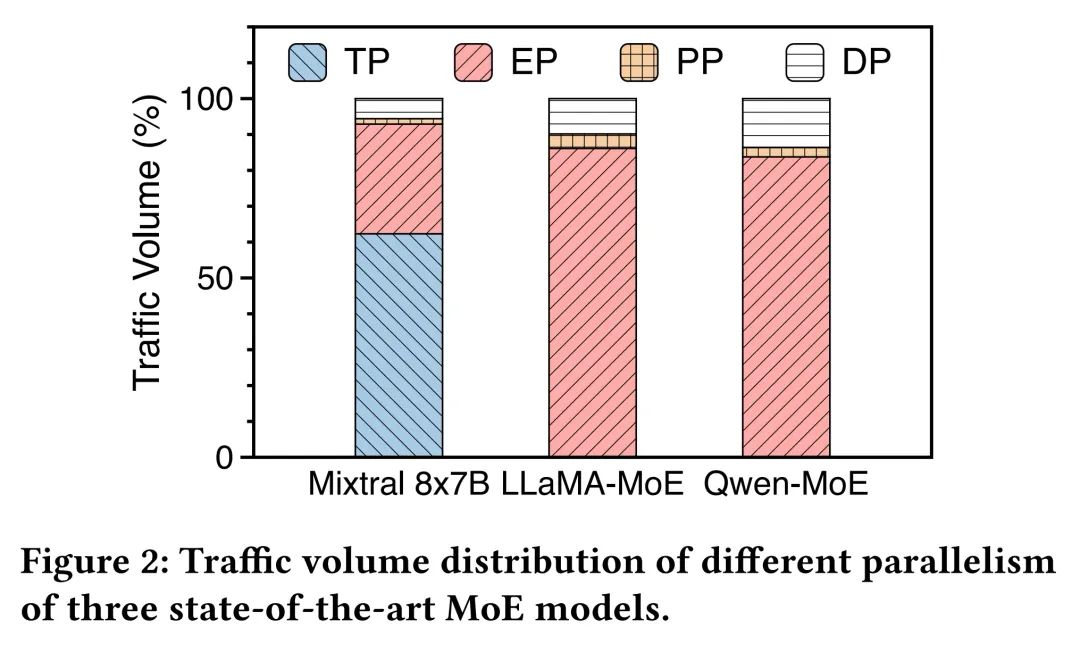

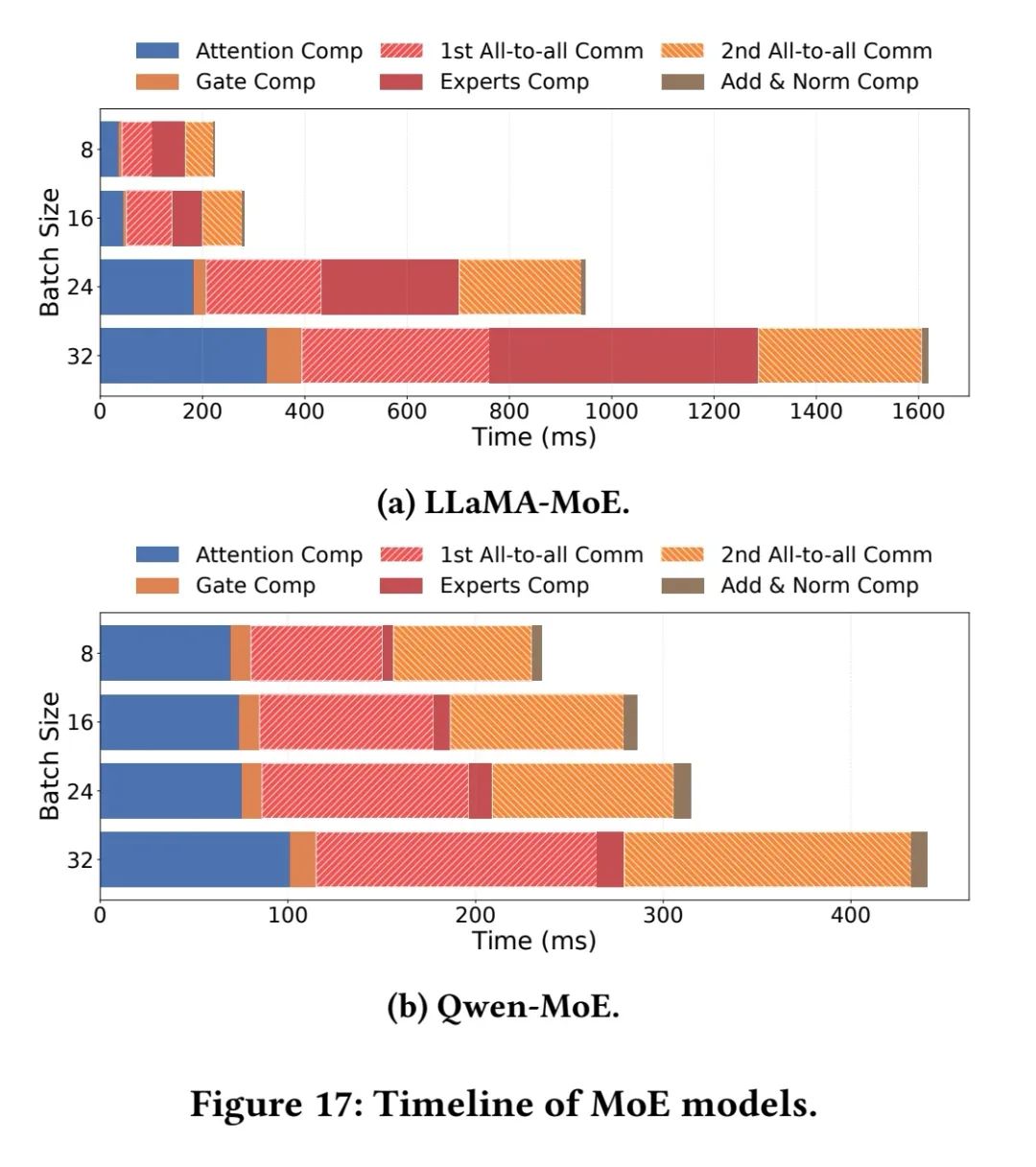

MoE训练中，专家并行（EP） 策略将不同专家分配到不同GPU，每轮迭代需进行两次全对全（All-to-All）通信：一次是将token分发到被激活的专家，另一次是收集专家输出结果。生产环境测量显示，这种通信对训练效率影响极大——从实验数据（图3）可见，对于Mixtral 8×7B模型，EP通信占训练迭代时间的33%-55%；而在LLaMA-MoE和Qwen-MoE中，这一比例更高达42%-68%（图17），成为训练效率的关键瓶颈。

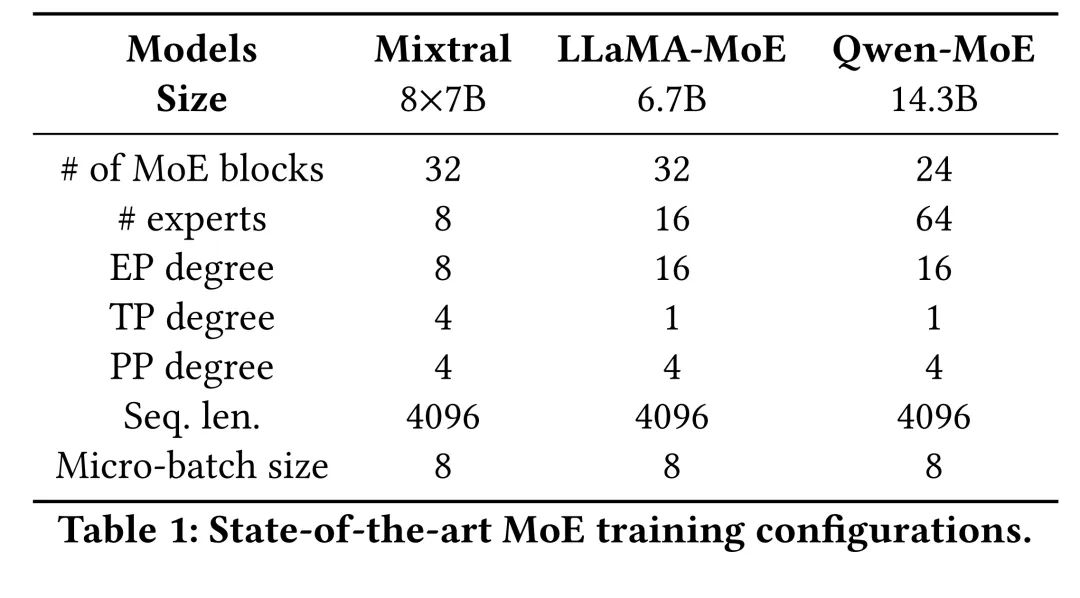

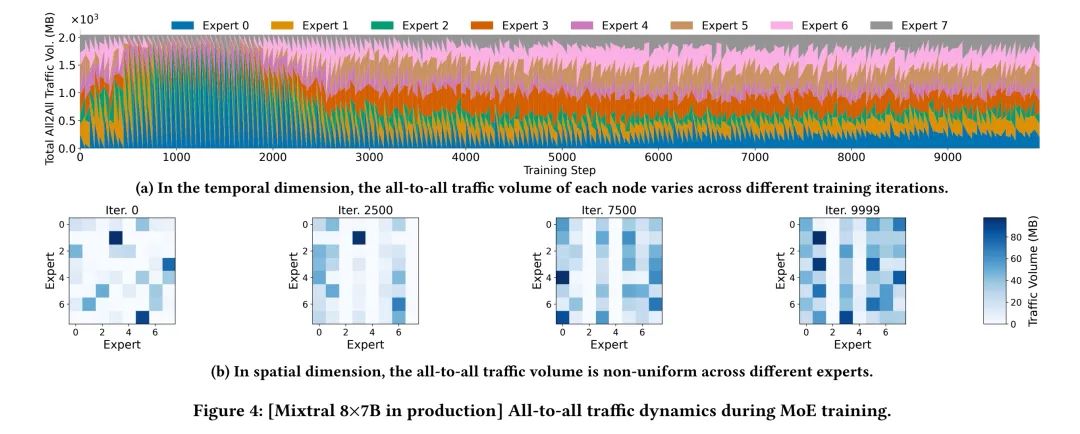

这种通信具有两大显著特性（图4）： - 时间非确定性：不同训练迭代中，专家激活强度差异显著，流量矩阵随输入数据动态变化，相邻迭代的流量相关性仅为0.4-0.6；

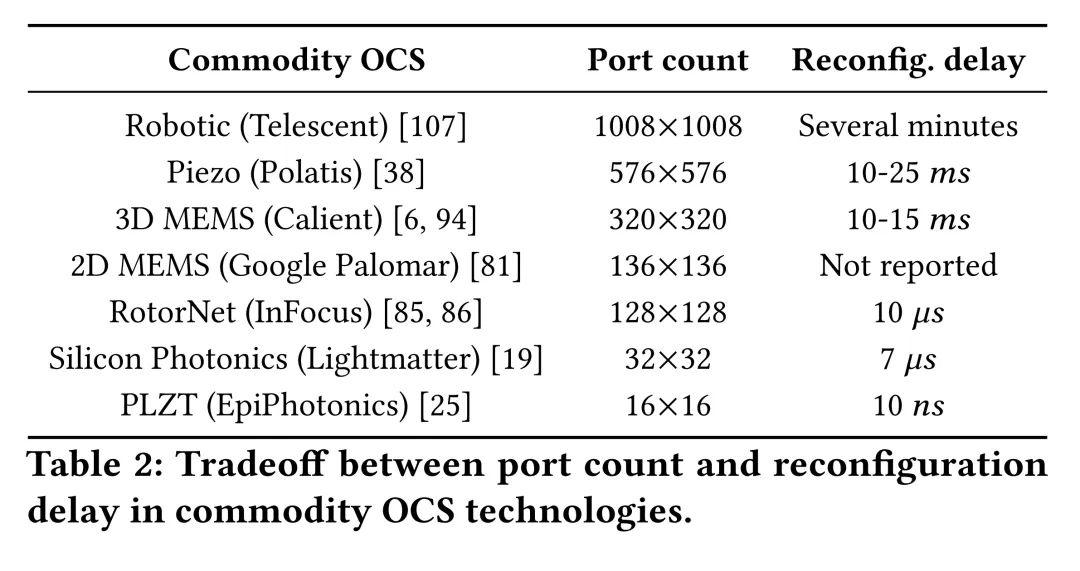

- 空间非均匀性：流量集中在部分GPU对之间，呈现“稀疏热点”分布，约30%的GPU对承载了70%的通信量，且现代MoE模型甚至通过刻意维持非均匀性提升性能。 1.2 传统GPU互连的局限性 现有GPU互连架构无法适配这种动态性： - 静态电互连（EPS）：如服务器内的NVSwitch和服务器间的胖树结构，拓扑固定且带宽均匀配置。面对非均匀流量时，大量带宽闲置，造成资源浪费——实测显示胖树架构在MoE训练中带宽利用率常低于40%； - 传统OCS方案：虽支持拓扑重构，但存在“重构延迟-端口数”的固有权衡（表2）。例如，机器人光交换面板（Telescent）支持千级端口但重构需数分钟，完全无法匹配训练迭代节奏；硅光OCS（Lightmatter）延迟仅微秒级却端口数不足32，无法满足大规模集群需求。

二、MixNet的核心突破：基于局部性的区域可重构架构

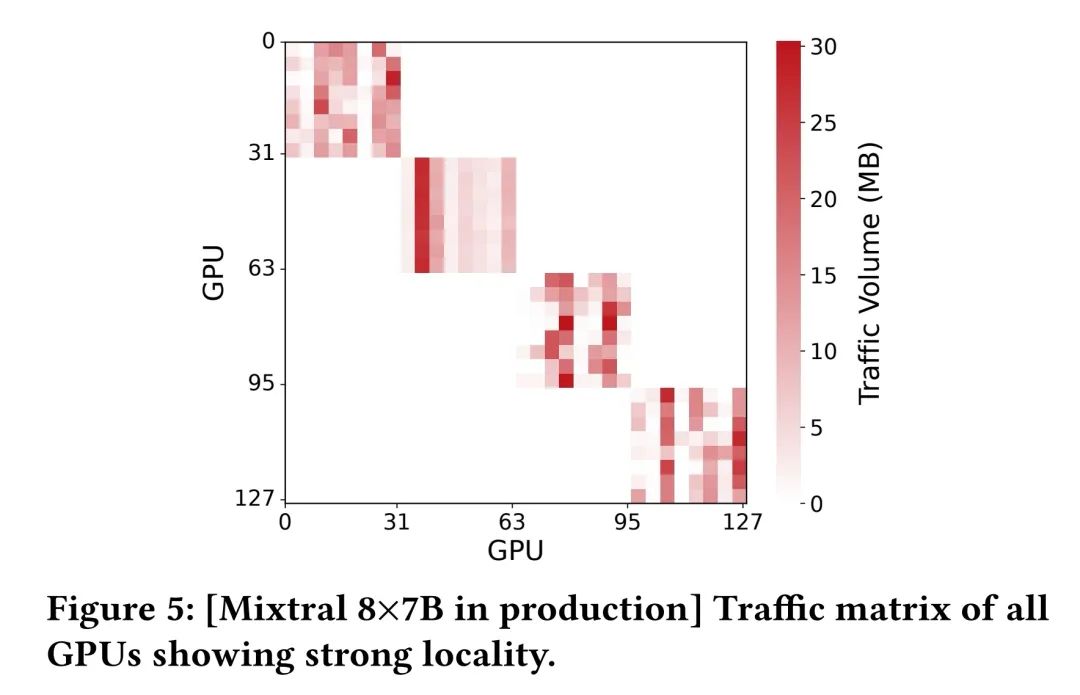

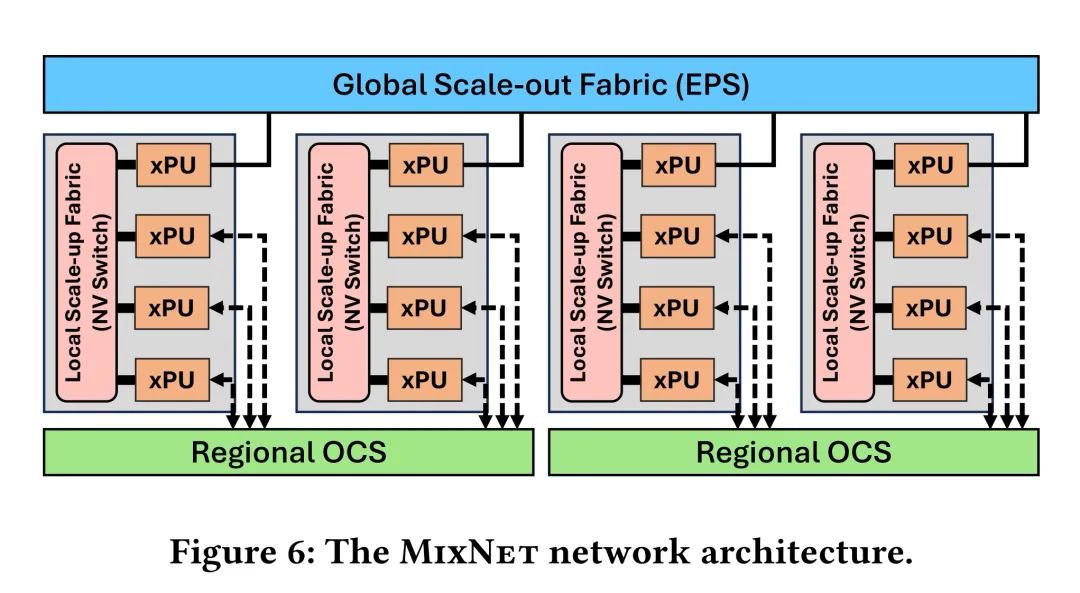

MixNet的关键洞察来自生产环境测量：MoE全对全通信具有强局部性。从实际训练数据（图5）可见，同一MoE块内的专家通信密集（热区集中），而跨MoE块（不同流水线阶段）无直接通信（冷区明显）。基于此，MixNet提出“区域可重构OCS+静态EPS”的混合架构，在无需全局重构的情况下适配动态流量。 2.1 三层协同的通信体系 MixNet架构（图6）由三部分组成，分别匹配不同并行策略的需求：

- 服务器内高带宽域：通过NVSwitch支持张量并行（TP）的密集通信，利用1.8TB/s高带宽降低延迟，覆盖单服务器内8-16个GPU的通信需求； - 区域可重构OCS域：每个区域连接80-250台服务器（基于毫秒级OCS的端口限制），专门承载EP的动态区域通信，通过实时重构适配流量热点，单个OCS单元支持576×576端口规模； - 全局静态EPS域：基于以太网/Infiniband的Clos拓扑，支持数据并行（DP）和流水线并行（PP）的全局通信，保障集群跨区域扩展性，采用400Gbps或800Gbps链路构建。 2.2 区域OCS的部署智慧

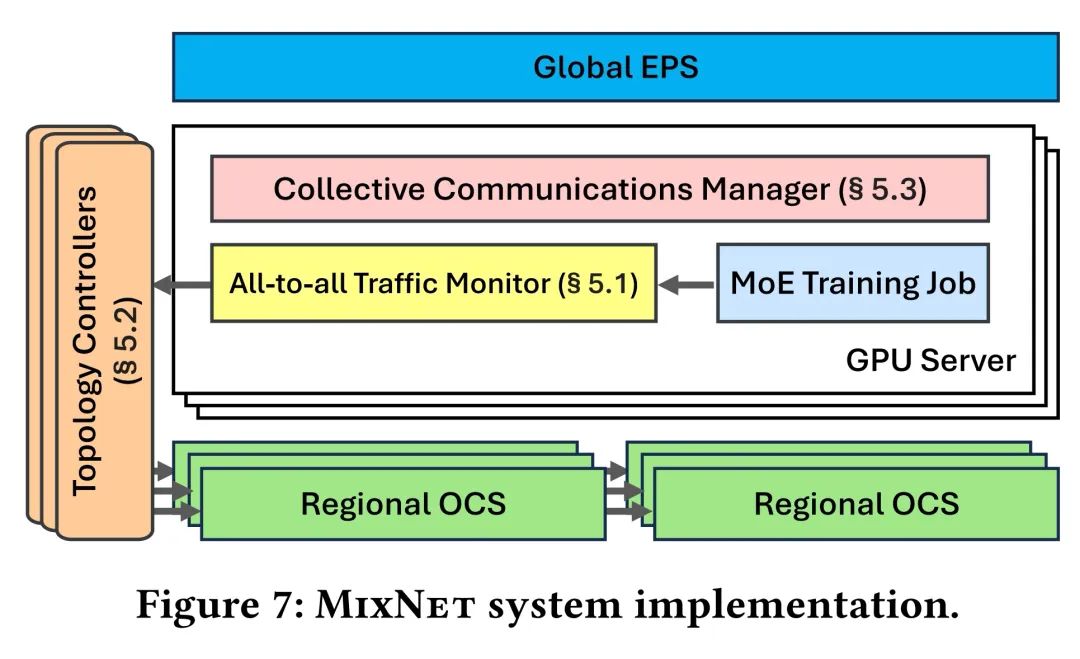

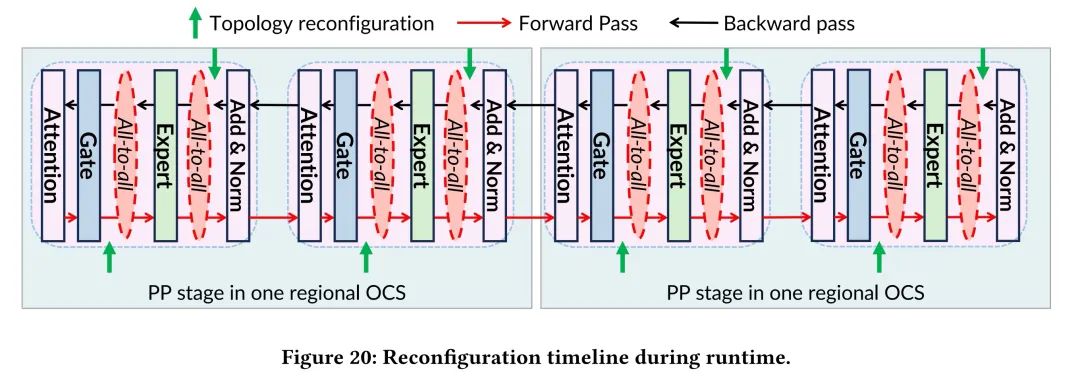

- 部署位置：区域OCS连接一组GPU服务器，每台服务器将部分网络接口卡（NIC）分配给OCS（其余保留给EPS），例如每台服务器配置4张NIC时，2张接入OCS、2张接入EPS，兼顾动态适配与全局连通性； - 重构时机：利用专家计算阶段（通常>100ms）隐藏OCS重构延迟（10-25ms），每轮迭代重构两次（前向/反向传播各一次），从时间线看完全不增加额外训练延迟； - 控制方式：采用分布式区域控制器，每个区域独立决策拓扑重构，无需全局协调，避免控制平面成为扩展瓶颈。 三、系统实现：从流量感知到故障容错 3.1 全对全流量的精准捕捉与预测

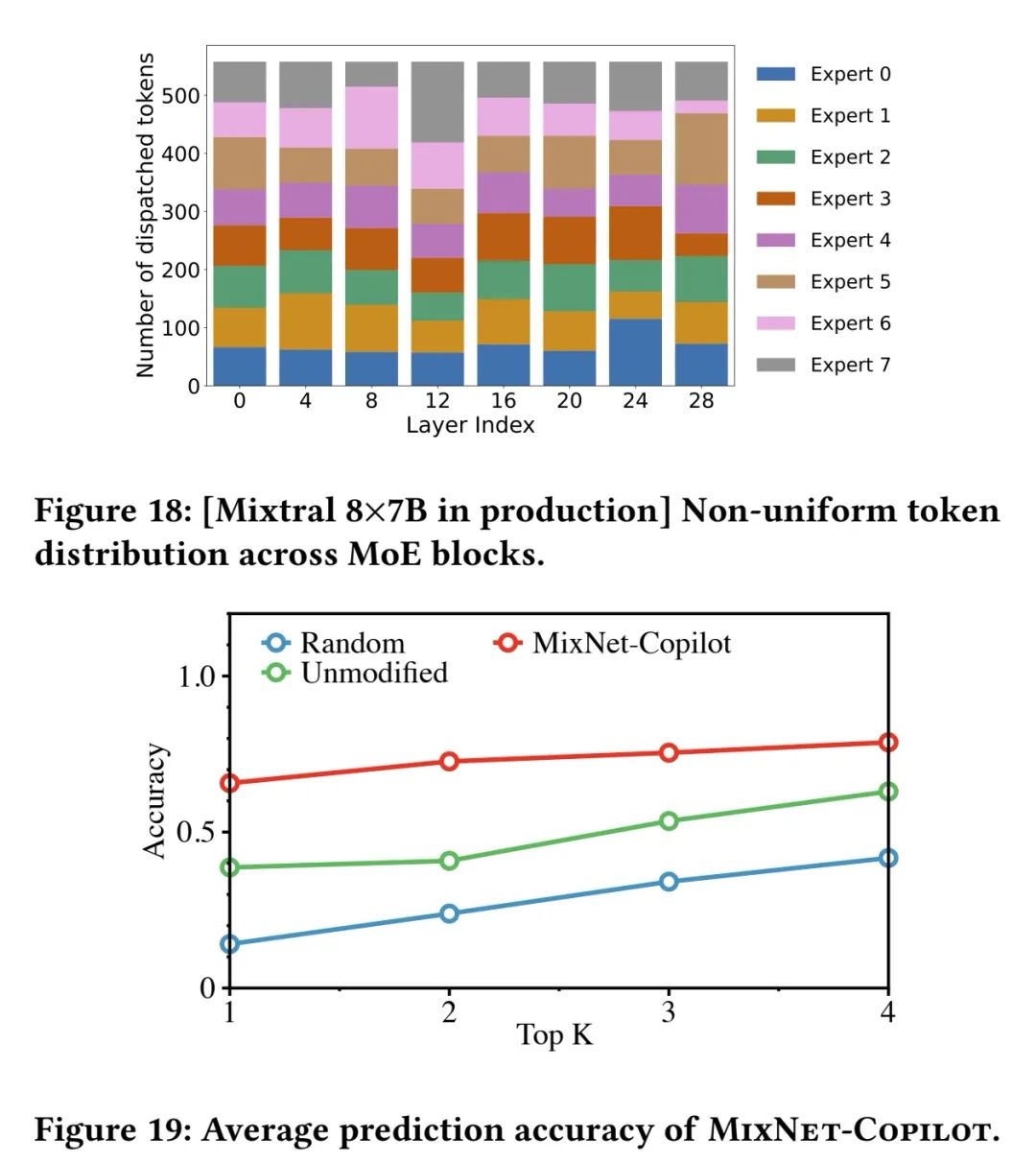

MixNet通过“实时监控+部分预测”实现流量适配： - 流量表征：实时跟踪EP通信矩阵，将专家级需求映射为服务器间通信需求，每迭代收集一次1024×1024规模的流量数据（对1024 GPU集群）； - 预测优化：提出MixNet-Copilot算法，基于相邻层专家负载的条件概率矩阵预测下一层流量分布（图19）。实验显示，其预测准确率（0.72-0.85）显著高于随机分配（0.31）或复用旧拓扑（0.58）的方案，为提前重构提供依据。

3.2 贪心拓扑重构算法 为最大化高带宽链路利用率，MixNet采用贪心策略生成OCS拓扑：

1. 识别瓶颈链路：计算当前通信矩阵中各GPU对的传输时间（数据量/链路带宽），排序找出最长时间的瓶颈链路； 2. 优先分配电路：为瓶颈链路分配OCS电路，直至端口资源用尽，单区域OCS最多可同时支持288条高带宽电路； 3. NUMA优化：若两台服务器间存在多条链路，通过调整NIC映射避免服务器内拥塞（例如将TX/RX NIC分配到不同NUMA节点），实测可降低15%-20%的 intra-server 延迟。 3.3 分层通信调度 根据不同并行策略的特性分配通信资源：

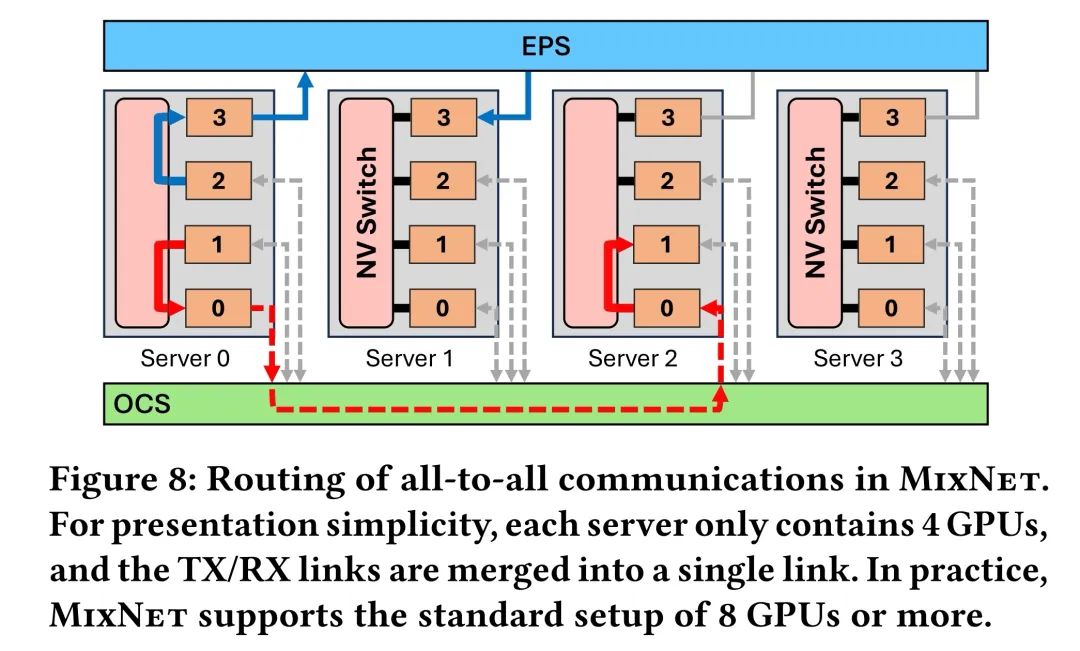

- TP通信：限制在服务器内的NVSwitch，利用1.8TB/s高带宽降低延迟，避免占用外部链路资源； - EP通信：通过OCS直连高流量GPU对（占总流量的60%-80%），剩余流量由EPS承载，通过重叠计算与通信隐藏延迟，实测通信隐藏率达85%以上； - DP/PP通信：通过EPS进行全局归约（all-reduce）和点到点传输，采用分层算法降低带宽消耗，例如将30K GPU集群的all-reduce拆分为区域内和区域间两级完成。 3.4 故障容错机制 MixNet通过“双路径+动态重映射”保障稳定性： - 网络故障：EPS与OCS互备，单NIC故障时通过对方链路转发，双NIC故障时经健康节点中继，链路切换时间<50ms； - 计算故障：单GPU故障重映射至区域备份GPU（每个区域预留5%备份节点），整服务器故障切换至全局备份节点，区域控制器局部重构拓扑以维持连通性。

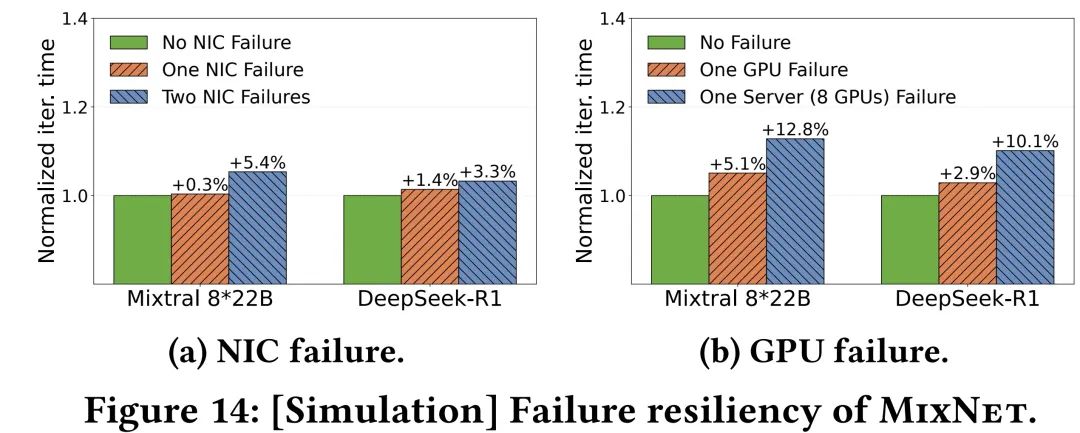

仿真显示（图14），单NIC故障性能下降≤3.3%，整服务器故障下降≤12.8%，远低于传统架构的25%-40%，满足大规模训练的高可用性需求。 四、实验验证：性能与成本的双重突破 4.1 原型系统验证

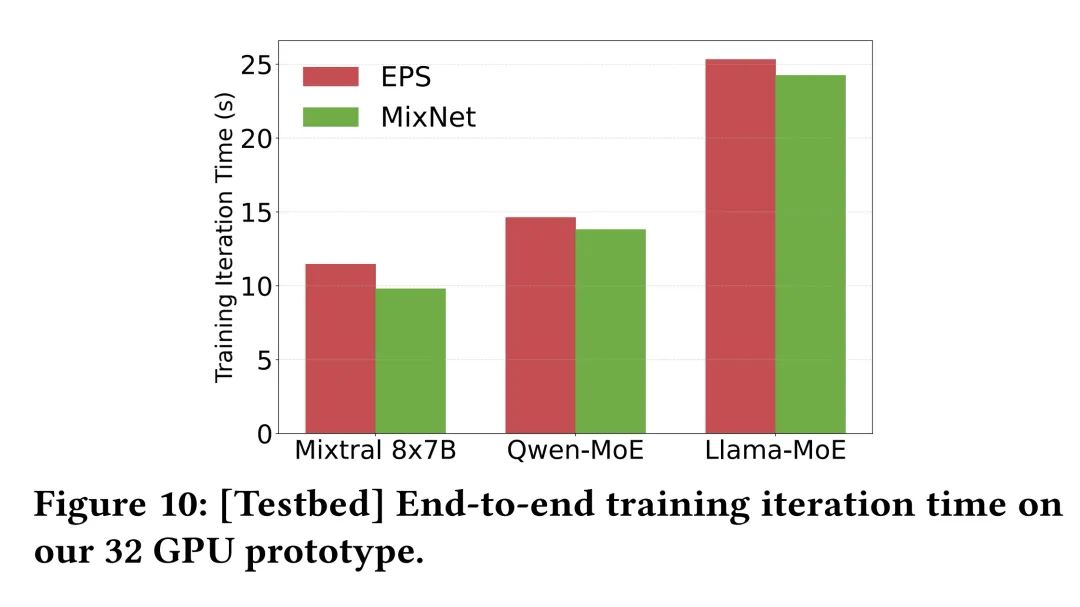

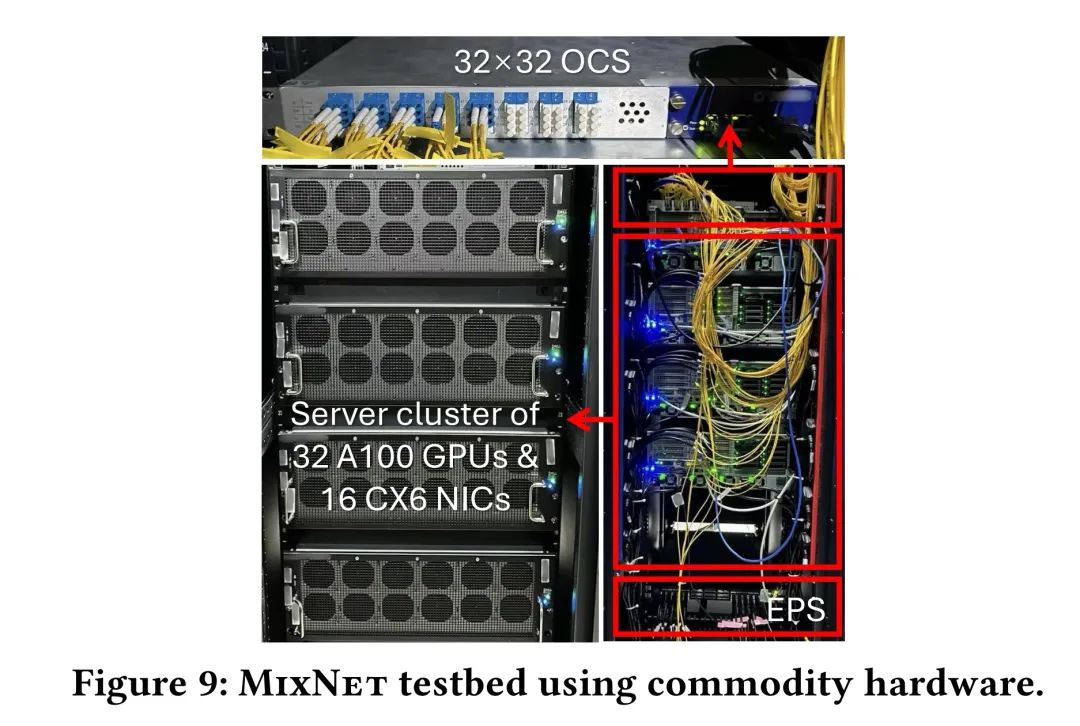

研究团队基于32个A100 GPU、16个Mellanox NIC（400Gbps）和Polatis OCS构建原型，实现： - 成功运行Mixtral、LLaMA-MoE、Qwen-MoE等模型的训练，迭代时间接近理想EPS基线（图10），相对性能损失<5%；

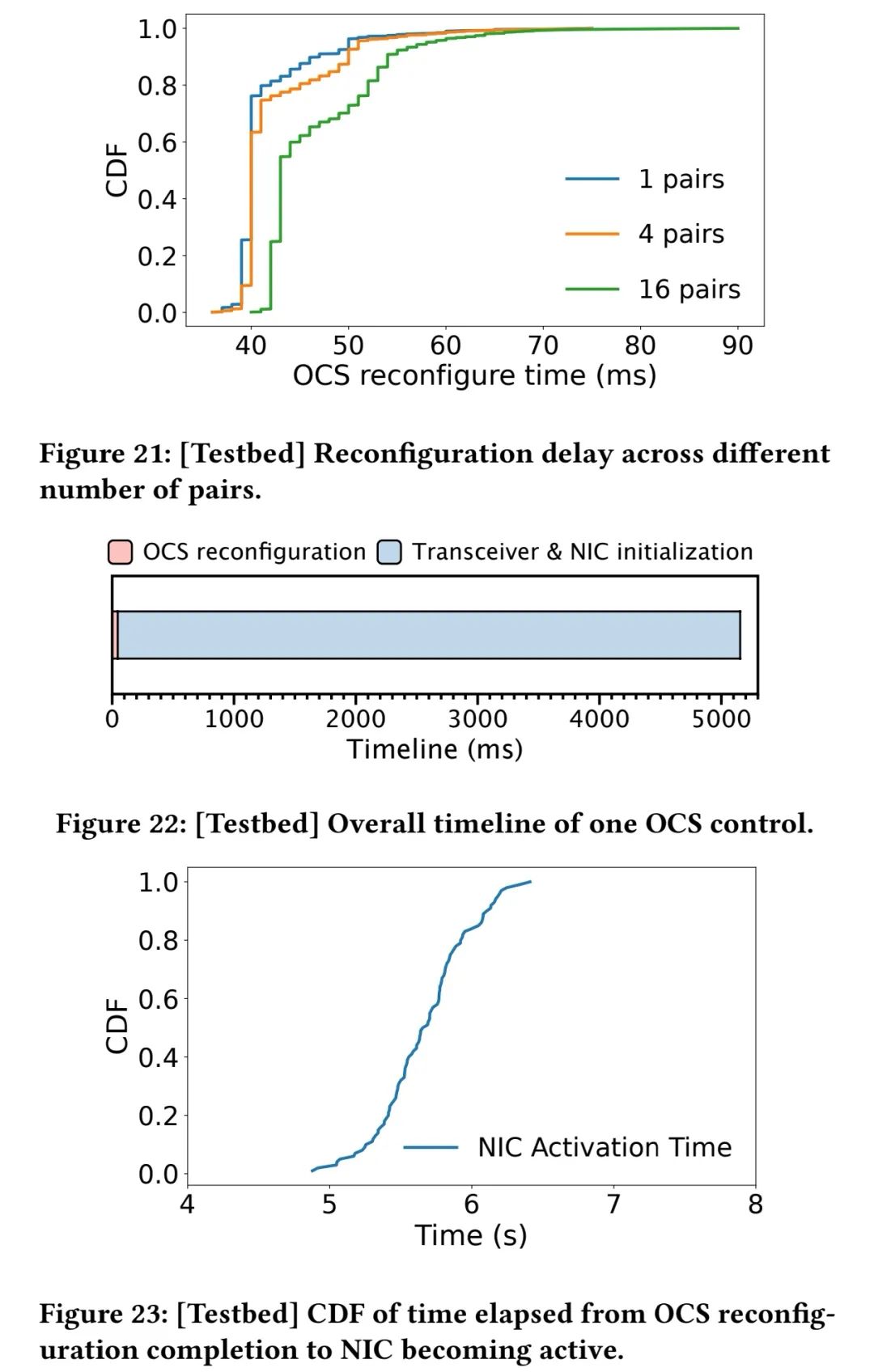

- OCS重构延迟稳定在41-47ms（图21），可被专家计算阶段（150-300ms）完全隐藏，不增加额外延迟；

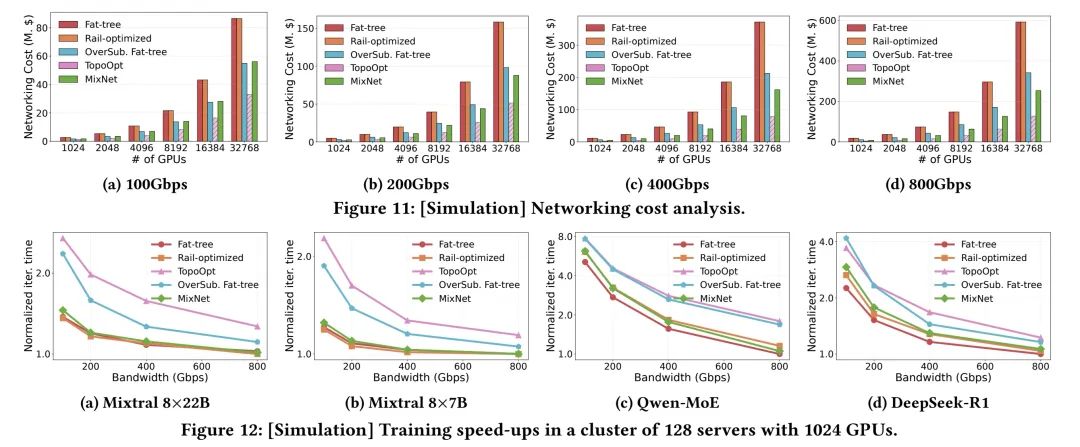

- 实际测量显示，OCS链路的带宽利用率达92%，远超EPS的45%-55%。 4.2 大规模模拟结果 在1024-32768 GPU集群上的仿真显示，MixNet表现卓越： ① 性能接近理想架构 MixNet的训练速度与无阻塞胖树、rail-optimized架构相当（性能差距<8%），比静态光学方案TopoOpt快1.3倍-2.5倍（图12）。例如，在Mixtral 8×22B模型上，MixNet通过为高流量对分配24条光学电路，实现了与理想架构几乎一致的性能曲线。

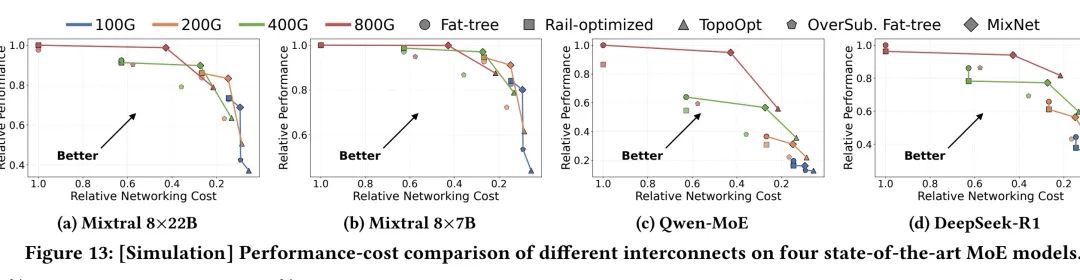

② 成本效率显著提升 从硬件成本分析（图11c），400Gbps时MixNet的OCS fabric成本仅为胖树的1/2.3；整体成本效率（图13）显示，100Gbps链路下比胖树高1.2倍-1.5倍，400Gbps下高1.9倍-2.3倍，800Gbps下仍保持2.0倍-2.4倍优势，高带宽场景下优势更明显。

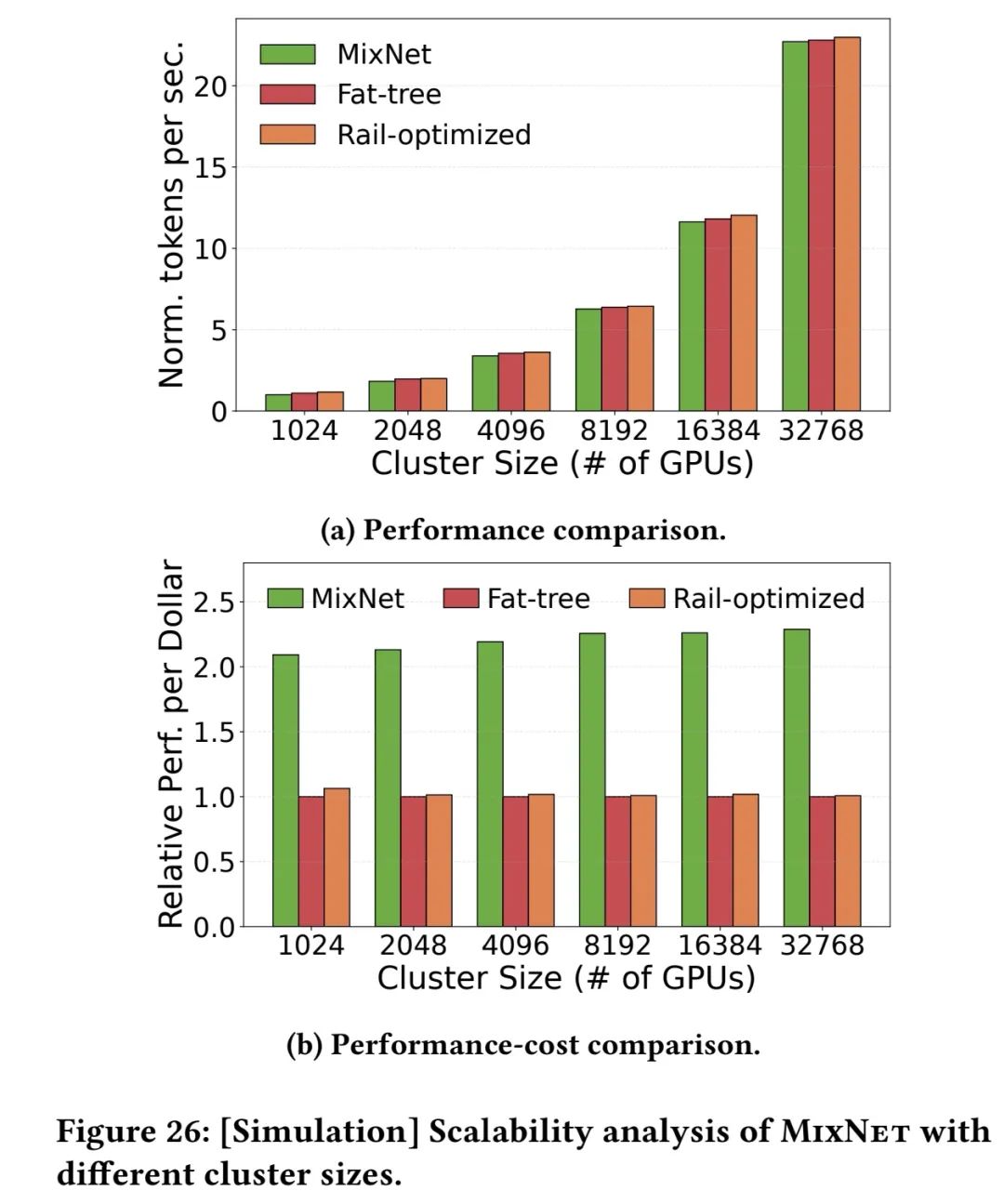

③ 支持大规模扩展 MixNet通过区域化设计突破OCS端口限制，支持30K+ GPU集群（图26），且随集群规模增长仍保持约2倍的性能-成本优势，单区域控制器可管理256台服务器，跨区域通信通过EPS全局转发。

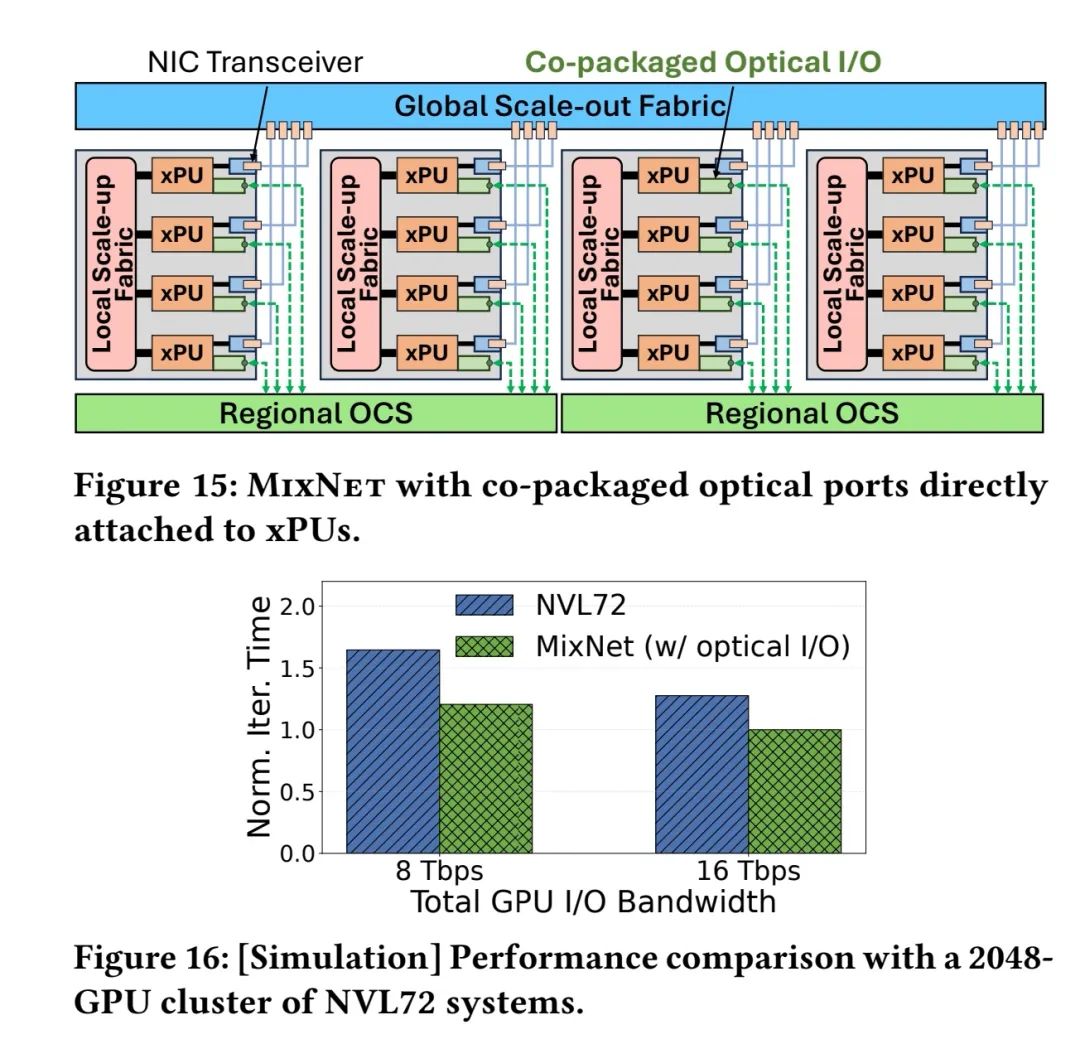

五、未来展望：从GPU互连到芯片级光通信 MixNet的设计可扩展至下一代高基数架构：当共封装光学（CPO）技术普及后，区域OCS可直接连接GPU芯片的光端口（图15），进一步突破铜互连带宽限制。

仿真显示（图16），与NVL72系统相比，带光I/O的MixNet可将训练迭代时间缩短1.3倍，且在GPU总I/O带宽提升至16 Tbps时仍保持性能优势，为ExaScale AI训练铺平道路。
