1. 项目背景

在工业机器人自动化产线中，实现高效、实时的通信是提升整体性能的关键。机器人控制系统通常采用高性能总线（如EtherCAT）连接PLC，而许多执行设备（如变频器）仍采用RS485接口。为实现PLC对变频器等设备的精确控制，需要一种稳定可靠的通信桥梁，将EtherCAT网络与RS485设备无缝集成。

c7b6d8a7035db9f937308e90dd72d5cb_u=4134976494,1773943839&fm=253&fmt=auto&app=138&f=JPEG_w=750&h=500

2. 解决方案

本项目采用EtherCAT转RS485网关模块，作为PLC与变频器之间的通信转换单元。该模块解析EtherCAT主站下发的控制指令，转换为RS485接口支持的Modbus RTU协议，从而实现对变频器的启停、频率调节等功能。同时，模块采集变频器的状态数据，并通过EtherCAT网络反馈给PLC，形成闭环控制。

26618005426c638841392ef01dde0e04

3. 设备选型

- PLC：选用支持EtherCAT主站功能的控制器，如倍福CX系列。

- EtherCAT转RS485网关：采用疆鸿智能网关模块，具备双绞线接口与工业级隔离防护。

- 变频器：选用支持Modbus RTU协议的RS485接口变频器，如台达VFD-E系列。

- 工业机器人：选用六轴关节机器人，集成伺服驱动器与EtherCAT通信卡。

4. 系统架构

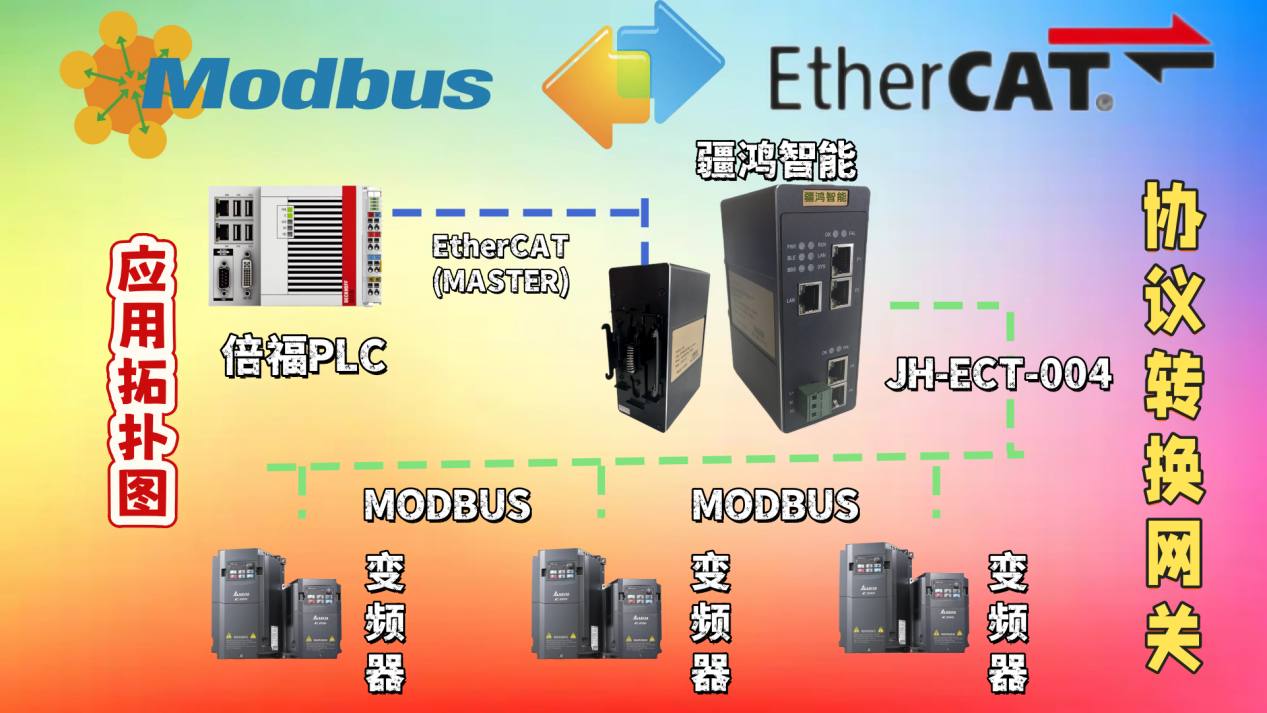

系统以PLC为控制核心，通过EtherCAT总线连接机器人控制器与EtherCAT转RS485网关。网关通过RS485串行总线以菊花链形式连接多台变频器，每台变频器驱动一台辅助设备（如传送带电机或水泵）。PLC通过EtherCAT网络周期性地收发数据，实现机器人运动与变频器控制的精确同步。

5. 应用效果

通过引入疆鸿智能EtherCAT转RS485网关，系统实现了以下改进：

- 实时性提升：EtherCAT的分布式时钟机制确保了通信周期稳定在毫秒级，减少了控制延迟。

- 布线简化：RS485总线可串联多台设备，降低了布线复杂度与成本。

- 维护便利：网关模块支持在线诊断，便于快速定位通信故障。

7e235ae8a45e57fd21dd3e12808c7a2c

6. 总结与展望

EtherCAT转RS485方案在工业机器人应用中有效解决了异构网络融合的难题，兼顾了高速控制与设备兼容性。未来，随着工业物联网技术的发展，此类网关设备可能进一步集成OPC UA、TSN等标准，实现更广泛的数据互通与云端协同，为智能工厂提供更坚实的通信基础。
