一篇理清IP数据传输中的 “拆分与重组” 逻辑

IP 分片是 TCP/IP 协议栈中解决 “数据包过大” 问题的核心机制，它确保了超过网络链路最大传输单元（MTU）的 IP 数据包能顺利通过不同网络链路。理解 IP 分片是掌握网络数据传输原理的关键，本文将从核心概念、触发条件、分片与重组机制、关键字段到实际影响进行全面解析。

一、核心概念：为什么需要 IP 分片？

在理解 IP 分片前，必须先明确两个基础概念：IP 数据包和MTU（最大传输单元）。

1. 基础概念铺垫

• IP 数据包TCP/IP 协议中数据传输的基本单位，由 “IP 首部” 和 “数据载荷” 两部分组成。数据载荷通常是上层协议（如 TCP、UDP）的报文段。
• MTU（Maximum Transmission Unit）指数据链路层（如以太网、PPP）所能承载的 “最大数据帧的数据部分长度”，即 IP 数据包（首部 + 载荷）的最大允许长度，单位为字节（Byte）。不同链路的 MTU 值不同：
  • 以太网（最常见）的 MTU 默认是1500 字节；
  • PPPoE（宽带拨号）的 MTU 通常为 1492 字节（因需额外封装 PPP 头部）；
  • 卫星链路的 MTU 可能低至 576 字节。

2. 分片的核心诉求

IP 协议的核心目标是 “跨网络传输”，但不同网络的 MTU 可能存在差异。当一个 IP 数据包的总长度（首部 + 载荷）超过了当前链路的 MTU时，该数据包无法直接通过此链路 —— 此时就需要 IP 层将这个 “超大数据包” 拆分成多个 “小数据包”（即 “分片”），待所有分片到达目标主机后，再由 IP 层将其重新组合为原始数据包（即 “重组”）。

简单来说，IP 分片的本质是 “拆大送小，合小复原”，解决了不同网络 MTU 不兼容的问题。

二、分片触发的 3 种场景

IP 分片由中间路由器或源主机触发，具体取决于是否启用 “路径 MTU 发现（PMTUD）” 机制，主要有以下 3 种场景：

1. 源主机未启用 PMTUD（默认场景）源主机发送数据时，若生成的 IP 数据包长度超过自身出口链路的 MTU（如以太网 1500 字节），会直接在源端进行分片，再发送给目标主机。
2. 源主机启用 PMTUD（优化场景）PMTUD 是一种避免分片的优化机制：源主机会先发送一个 “带 DF 标志（不分片）” 的探测数据包，若中间某路由器发现其超过本地 MTU，会返回 “ICMP 不可达（需要分片）” 报文，并告知当前链路的 MTU。源主机据此调整后续数据包的长度，避免分片。但如果 ICMP 报文被防火墙拦截，会导致数据传输失败（“MTU 黑洞” 问题）。
3. 中间路由器强制分片（PMTUD 失效场景）若源主机发送的数据包带 “DF 标志”，但中间路由器发现其超过本地 MTU，且无法通过 PMTUD 获取正确 MTU（如 ICMP 被拦截），路由器会直接丢弃数据包并返回 ICMP 错误；若数据包未带 “DF 标志”，路由器会强制分片后再转发。

三、分片与重组的完整机制

IP 分片的核心是 “拆分时保留关键信息，重组时依据信息匹配”，整个过程依赖 IP 首部的 4 个关键字段协同工作。

1. 分片依赖的 4 个 IP 首部字段

IP 首部（共 20 字节固定部分）中，与分片直接相关的字段如下表所示：

2. 分片的拆分规则（以以太网 MTU 为例）

假设源主机要发送一个总长度为 3000 字节的 IP 数据包（首部 20 字节，数据载荷 2980 字节），需通过以太网（MTU=1500 字节）传输，拆分过程如下：

第一步：计算分片数量与每片大小

• 以太网 MTU=1500 字节，即每个分片的 “首部 + 数据载荷”≤1500 字节；
• 每个分片需带 20 字节 IP 首部（分片首部与原始首部基本一致，仅 Flags 和片偏移不同）；
• 每片最大数据载荷 = 1500-20=1480 字节；
• 因 “片偏移” 单位为 8 字节，每片数据载荷必须是8 字节的整数倍（1480 是 8 的倍数，符合要求）；
• 总数据载荷 2980 字节，需拆分：2980 ÷ 1480 = 2 片（前 2 片各 1480 字节，第 3 片 = 2980-1480×2=20 字节）。

第二步：拆分 3 个分片的关键字段配置

3 个分片的 IP 首部关键字段如下：

3. 重组的拼接规则（目标主机侧）

目标主机的 IP 层接收分片后，通过以下 3 步完成重组：

1. 分组匹配将具有相同 ID的分片归为一组（属于同一个原始数据包）；
2. 排序拼接根据每个分片的 “片偏移” 字段，计算其在原始数据载荷中的位置，按顺序拼接；
3. 确认完成当接收到 “MF 标志 = 0” 的分片（最后一片），且已拼接的总数据载荷长度等于 “原始数据包数据载荷长度”（可通过最后一片的偏移 + 自身数据长度计算）时，重组完成，将完整数据包交给上层协议（TCP/UDP）。

注意：重组仅在目标主机进行，中间路由器不会重组分片 —— 这是 IP 分片的重要特性，确保了分片可以适应多跳不同 MTU 的链路。

四、IP 分片的潜在问题与风险

IP 分片虽解决了 MTU 兼容问题，但也带来了性能损耗和安全风险，主要体现在以下 4 个方面：

1. 重组失败导致数据丢失

目标主机对分片有 “重组超时” 机制（通常为 30 秒），若某一分片在超时前未到达，所有同组分片都会被丢弃，导致原始数据包丢失。常见原因包括：

• 中间路由器丢包（分片单独传输，丢包概率高于完整数据包）；
• 分片 ID 冲突（极低概率，源主机 ID 生成重复）。

2. 性能损耗

• 源端 / 路由端：分片需要额外的计算资源（拆分 IP 首部、计算偏移）；
• 目标端：重组需要占用内存缓存分片，超时检查也会消耗 CPU 资源。

3. 安全漏洞：分片攻击

攻击者可利用分片机制的缺陷发起攻击，典型场景包括：

• 分片重叠攻击：发送两个 ID 相同、片偏移重叠的分片，目标主机重组时可能出现数据覆盖，导致协议解析异常；
• Teardrop 攻击：发送片偏移异常的分片（如后一片的偏移小于前一片的结束位置），导致目标主机重组时内存溢出或崩溃；
• 分片隐藏攻击：将恶意数据拆分到多个分片，规避防火墙的特征检测（防火墙可能只检查第一个分片）。

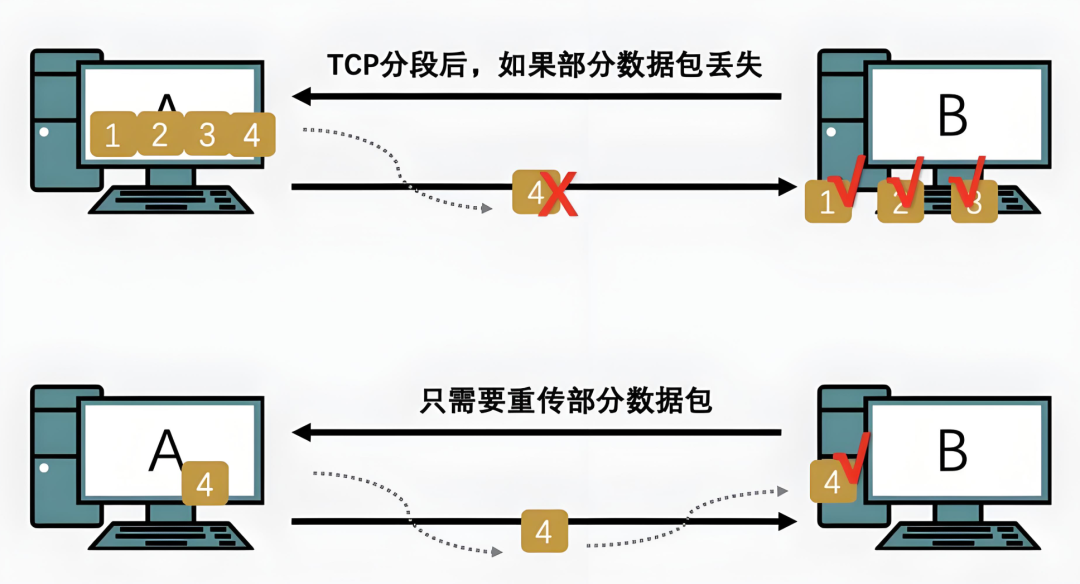

4. TCP 与 UDP 的分片差异

TCP 和 UDP 对分片的处理逻辑不同，导致分片影响存在差异：

五、如何应对分片问题？

针对 IP 分片的潜在问题，可从网络配置、协议优化和安全防护三方面入手：

1. 优化网络 MTU 配置

• 确保同一局域网内设备 MTU 统一（如以太网均设为 1500 字节）；
• 宽带拨号（PPPoE）场景下，将 MTU 设为 1492 字节，避免因封装导致分片。

1. 合理使用 PMTUD

• 启用 PMTUD 减少分片（主流操作系统默认启用）；
• 若存在 “MTU 黑洞”（ICMP 被拦截），可在源主机手动设置较小的 MTU（如 1400 字节）。

1. 加强安全防护

• 防火墙启用 “分片重组检查”，拦截重叠分片、偏移异常的分片；
• 对 UDP 分片进行限速，避免分片洪水攻击。

1. 协议层优化

• TCP 协议通过 “MSS（最大报文段长度）” 协商避免分片：MSS = MTU - IP 首部（20）- TCP 首部（20），即以太网环境下 MSS 默认 1460 字节，确保 TCP 报文段封装成 IP 包后不超过 1500 字节；
• 避免发送超大 UDP 数据包（建议不超过 1472 字节，即 1500-20-8）。

总结

IP 分片是 TCP/IP 协议栈中 “跨网络传输” 的基石机制，其核心通过ID、MF 标志、片偏移三个字段实现 “分片拆分与重组”，解决了不同链路 MTU 不兼容的问题。但分片也带来了性能损耗、数据丢失风险和安全漏洞，因此实际网络中更倾向于通过PMTUD、MSS 协商等机制避免分片。理解分片的原理与权衡，是排查网络丢包、优化传输性能的关键基础。
