1. 项目背景

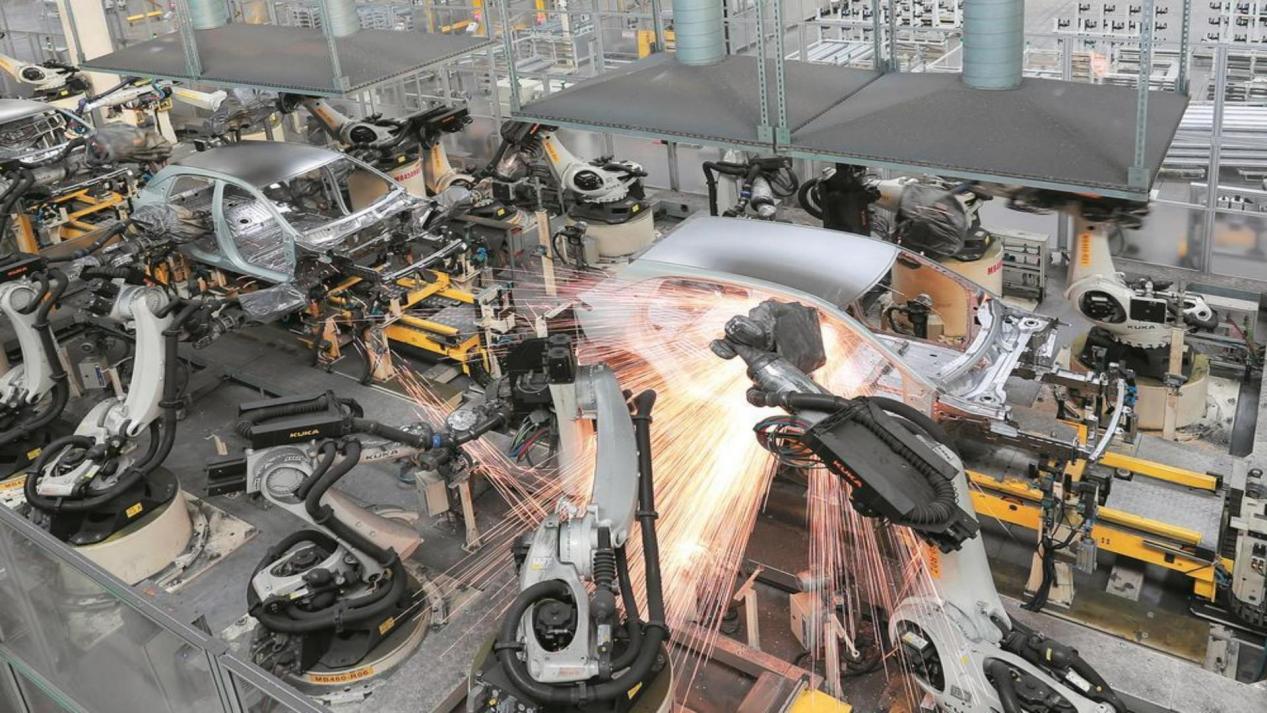

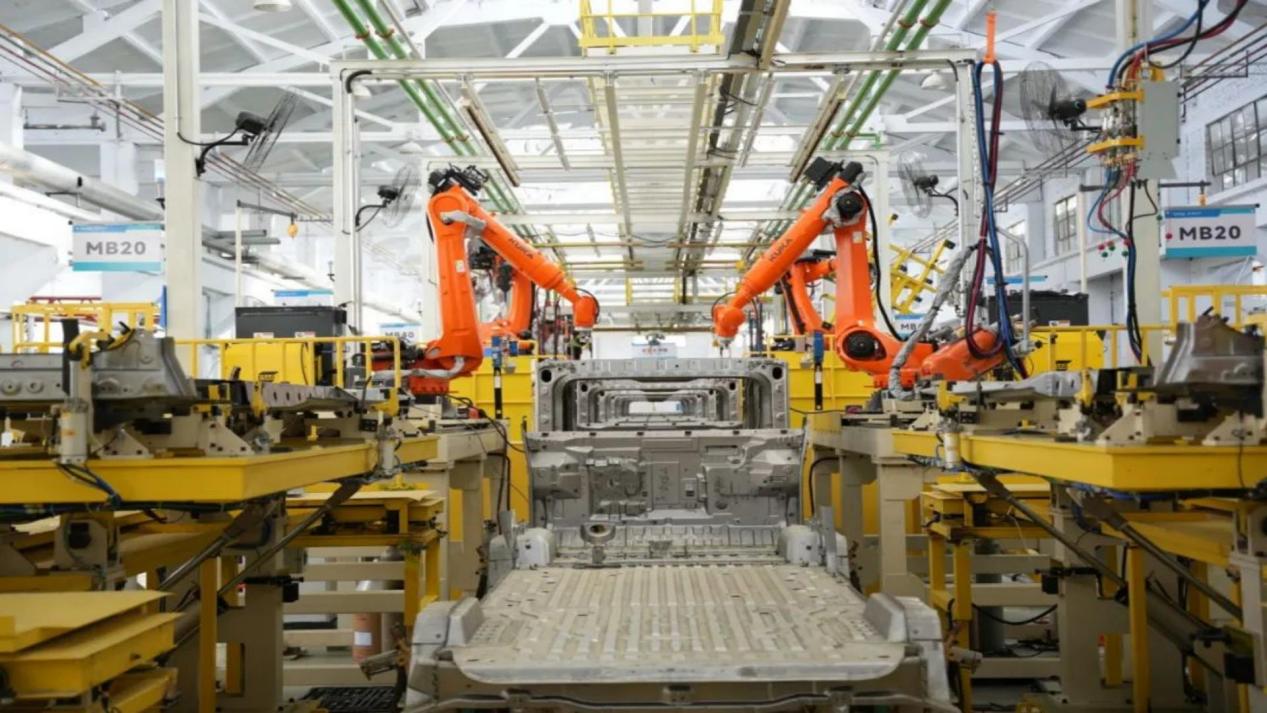

在现代汽车焊装车间中，点焊工艺是关键环节，对机器人的运动控制精度与系统响应实时性要求极高。本项目涉及一条自动化焊装线，其主控系统采用倍福（Beckhoff）PLC，通过高性能的EtherCAT总线实现对多关节机器人和Delta并联机器人的精确控制。然而，生产线中部分辅助设备，如焊枪控制器、物料传送带信号接口等，仅支持传统的Modbus RTU over RS485通信协议。这就形成了一个技术难题：如何将基于RS485的Modbus设备无缝集成到实时EtherCAT主干网络中，确保数据交换的稳定与高效，从而保障整个点焊流程的协同作业。

96354ae904d495ab74e7169c89fdbdc5_u=599060776,1672278660&fm=253&fmt=auto&app=138&f=JPEG_w=706&h=441

2. 解决方案

为解决上述协议不兼容的问题，核心方案是引入一款专用的协议转换网关。该网关充当“翻译官”的角色，一端连接倍福PLC的EtherCAT网络，另一端通过RS485物理接口连接各类Modbus设备。其工作原理是：倍福PLC作为EtherCAT主站，可以将网关作为一个标准的EtherCAT从站来配置和寻址。PLC只需向网关映射的特定存储区写入或读取数据，网关内部则自动完成EtherCAT帧与Modbus RTU数据帧之间的双向转换。这样，工程师在PLC编程时，无需处理复杂的Modbus指令，如同直接访问一个本地的EtherCAT I/O模块，极大地简化了程序开发和系统集成。

3. 网关设备选型

在本项目中，我们选用了疆鸿智能EtherCAT至RS485网关。该设备具备以下关键特性，完全满足现场需求：

协议支持：作为EtherCAT从站，支持Modbus RTU主站或从站模式。

接口：提供1个标准的RS485接口，具备防雷和抗干扰设计。

配置方式：可通过简洁的配置软件设置RS485参数（波特率、数据位、停止位、校验位）以及Modbus数据映射表。

工业级设计：宽温工作范围，安装于标准DIN导轨，适应焊装车间恶劣的电气环境。

b027942ea941f1dcd203e6a918d1605c_2546-04ae48f08c190385eba66344602f6dc5

4. 系统架构

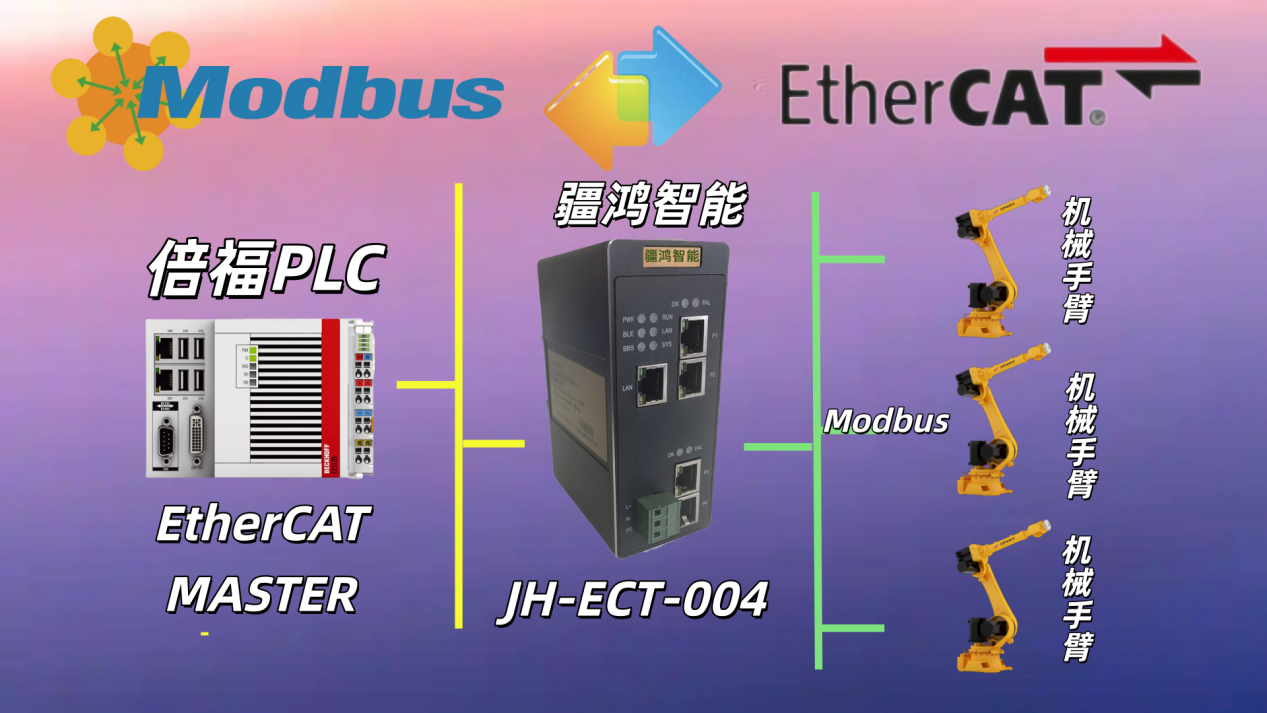

整个点焊系统的网络架构清晰明了，呈树状结构：

控制层核心：倍福PLC作为EtherCAT主站，是整个系统的大脑。

实时控制网络：高速EtherCAT总线向下延伸，直接连接各机器人的伺服驱动器，确保关节运动的同步性与精准性。

设备接入层：在EtherCAT总线上，接入M20协议转换网关。网关的RS485端口则以总线式（手拉手）连接多个Modbus设备，如焊枪控制器（用于设定焊接电流、时间）和传感器。所有Modbus设备的数据都被透明地传输至PLC，参与逻辑控制。

5. 应用效果

系统投入运行后，取得了显著的应用效果：

无缝集成：成功将不同通信协议的设备统一纳入倍福控制系统，实现了异构网络的无缝融合。

稳定性高：网关运行稳定，未出现通信中断或数据丢包现象，点焊机器人作业节拍稳定，提升了生产线整体效率。

维护简便：由于在PLC端编程统一，排查故障时定位准确，无论是EtherCAT网络还是RS485网络的问题，都能快速区分和解决，降低了后期维护的难度与时间成本。

abbb756af1970aa57935fa7bddf09226_e857-1977eba76265e60fe575e88ab9e85440

6. 总结

综上所述，通过采用EtherCAT转RS485协议转换网关，我们有效地解决了高性能PLC与传统设备之间的通信壁垒。这一方案不仅成功应用于点焊机器人系统，保证了焊接质量与生产节拍，更展示了一种在工业自动化升级改造中，兼顾技术先进性与现有设备利旧的实用、经济且可靠的路径。它为类似需要集成多种工业通信协议的场合提供了有价值的参考。
