（云计算HCIP）HCIP全笔记（十二）本篇介绍虚拟化技术，内容包含：虚拟化资源、CPU虚拟化、KUMA、KVM介绍、模拟CPU指令、敏感指令区分、内存虚拟化、TLB技术、影子页表技术

1. 虚拟化资源

1.1 虚拟化对象

• CPU虚拟化： 目标是使虚拟机上的指令能被正常执行，且效率接近物理机
• 内存虚拟化： 目标是能做好虚拟机内存空间之 间的隔离，使每个虚拟机都认为自己拥有了整个内存地址，且效率页能接近物理机。
• I/O虚拟化： 目标使不仅让虚拟机访问到他们所需 要的I/O资源，而且要做好它们之间的隔离工作，更重要的是减轻由于虚拟化所带来的开销。

1.2 虚拟化过程

• 全虚拟化： 使用VMM实现CPU、内存、设备I/O的虚拟化，而Guest OS和计算机系统硬件都不需要进行修改。

• 半虚拟化： 使用VMM实现CPU和内存虚拟化，设备I/O虚拟化由Guest OS实现。

• 硬件辅助虚拟化： 借助硬件(主要是处理器)的支持来实现高效的全虚拟化。
  • 该技术将逐渐消除软件虚拟化之间的差别，成为未来的发展趋势。

1.3 CPU 虚拟化

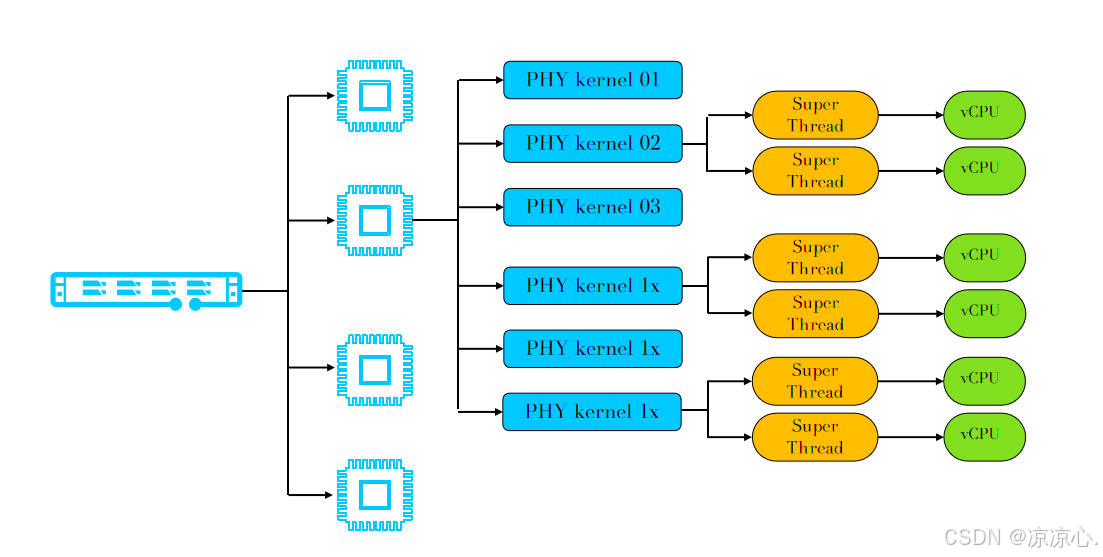

• 数量：将一个物理CPU抽象成多个vCPU，物理CPU的线程数等同于vCPU的数量

• 指令：在bios上开启硬件辅助虚拟化技术（intel：vt-x amd：amd-v）
  • CPU指令集类型
    • RISC
    • CISC
  • 指令级别
    • 特权指令
    • 非特权指令
  • 系统分级
    • ring0
    • ring1
    • ring2
    • ring3

1.3.1 如何模拟CPU指令(所有敏感指令)

• 硬件辅助虚拟化解决： 要求CPU支持虚拟化，当CPU支持，会将指令再分为root模式跟非root模式

1.3.1.1 非root模式：

用户仅能使用CPU的两种指令：

1. 特权指令(Ring0级别才能用)
2. 普通指令(Ring3级别即可)
3. 敏感指令(x86架构中敏感指令集和特权指令集两者交叉的部分) 敏感指令能够修改虚拟机的运行模式或宿主机状态的指令

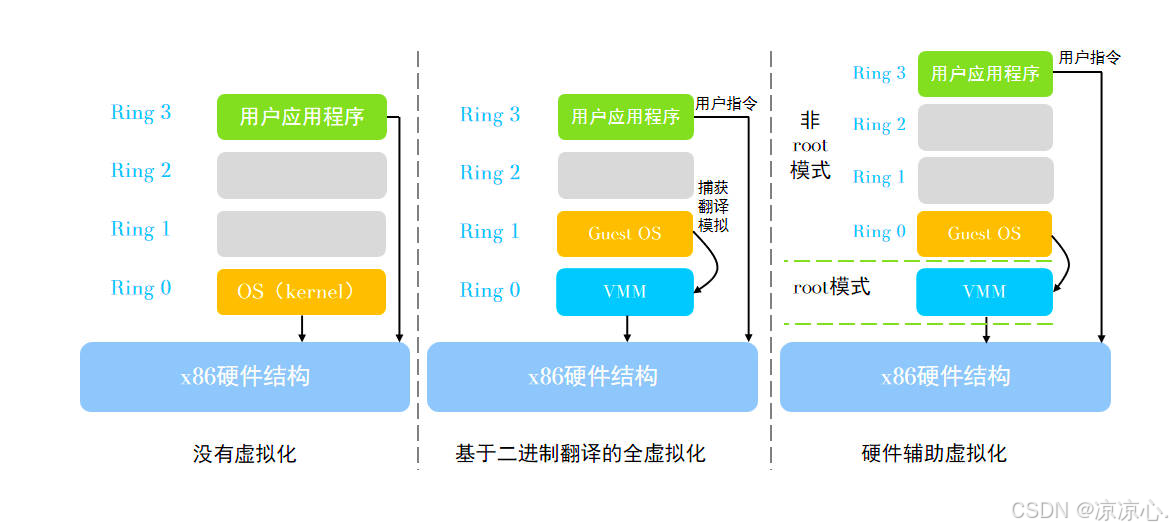

在这里插入图片描述

• root3：Guest OS的普通指令直接向物理硬件发送指令，无需通过VMM层
• root2
• root1
• root0：Guest OS调用虚拟机系统的root0级别特权指令， 通过VMM向物理硬件发送指令。

分级保护域： Ring0：拥有最高级别权限，一般只有操作系统和驱动才会允许拥有此权限 Ring1 Ring2 Ring3：权限最低，所有程序都可以拥有此权限

1.3.1.2 root 模式：VMM

虚拟机的特权指令，仅在虚拟机中是Ring 0级别，当敏感指令出现将会交付给VMM层进行判断，若是需要会给物理硬件进行执行，不然直接在虚拟机中就可使用Ring 0级别的权限

虚拟化层之上为虚拟机，可以说虚拟机是一个拥有了Ring3权限的APP， 但在虚拟机中的系统需要获得Ring0权限才可以进行一系列操作

1.3.2 如何让多个VM共享CPU

利用Native操作系统类似的机制，通过定时器中断(所有CPU都会有的功能)，在中断触发时陷入VMM，从而根据调度机制进行调度

KVM：

• Qemu(此Qemu不是彼Qemu —— KVM-QEMU)：处理I/O设备的指令
• KVM：处理CPU设备的指令

1.3.2.1 解决方案(陷入模拟)

当某台虚拟机需要使用指令时，会中断虚拟机陷入VMM层里，在VMM层中KVM的内核CPU(VCPU)就会捕捉到指令，对指令进行识别。

• 如果指令是针对于CPU，那么直接在VCPU中运行并返回运行结果给虚拟机，返回结果后虚拟机脱出陷入。
• 如果指令是针对于I/O设备，那么KVM的内核VCPU进行退出处理，交给I/O操作，再经过ioctl返回至Qemu进行处理，Qemu通过I/O操作模拟，交给Qemu里的VCPU进行运行，然后将结果返回至KVM内核的VCPU，再返回给虚拟机脱出陷入

1.3.2 NUMA

• NUMA（Non Uniform Memory Access）这项技术可以使众多服务器像单一系统那样运转
• 同时保留小系统便于编程和管理的优点。 基于电子商务应用对内存访问提出的更高的要求，NUMA也向复杂的结构设计提出了挑战。
• 非统一内存访问（NUMA）是一种用于多处理器的电脑内存体设计，内存访问时间取决于处理器内存位置。 在NUMA下，处理器访问它自己的本地存储器的速度比非本地存储器（存储器的地方到另一个处理器之间共享的处理器或存储器）快一些。
• NUMA架构在逻辑上遵循对称多处理（SMP）架构。

1.3.3 KVM

KVM全称：Kernel-base Virtual Machine

• KVM：实现cpu/内存的虚拟化 (linux天生集成的模块) cpu虚拟化/内存虚拟化 基于硬件虚拟化
• qemu：实现I/O虚拟化 (软件)

KVM是什么：它属于II型虚拟化

• 它所在linux内核中，是内核中的一个实现cpu/内存虚拟化的模块 任意一装由linux操作系统的物理机，安装KVM模块之后即变成了Hypervisor(VMM)

1.3.3.1 三种运行模式

• Guest Mode(虚拟机)：包含虚拟机的CPU、内存、磁盘等虚拟设备
• User Mode(用户空间)：QEMU组件运行于该空间，用来模拟执行IO操作
• Kernel Mode(内核空间)：开源操作硬件的空间

1.3.3.2 libvirt

Libvirt是用于管理虚拟化平台的开源的API，后台程序和管理工具。 它可以用于管理KVM、Xen、VMware ESX，QEMU和其他虚拟化技术。 这些API在云计算的解决方案中广泛使用。

它是由C语言写的软件包，它属于一个管理工具，用于对接各种hypervisor(VMM)，同时内部设计了多种语言的api接口

用处：

1. 它可以屏蔽虚拟化平台的差异
2. 安装后运行libvirtd进程：操作虚拟化平台
3. 管理硬件驱动

管理工具/命令行： 可以管理本服务器上的libvirt页可以通过网络管理其他服务器上的libvirt

1.4 内存 虚拟化

将物理机内存进行统一管理，引入一个新的内存空间，让虚拟机运行于新的内存空间中

• 四类内存地址：
  1. 物理机的物理内存 —— HPA
  2. 物理机的虚拟内存 —— HVA
  3. 虚拟机的物理内存 —— GPA
  4. 虚拟机的虚拟内存 —— GVA

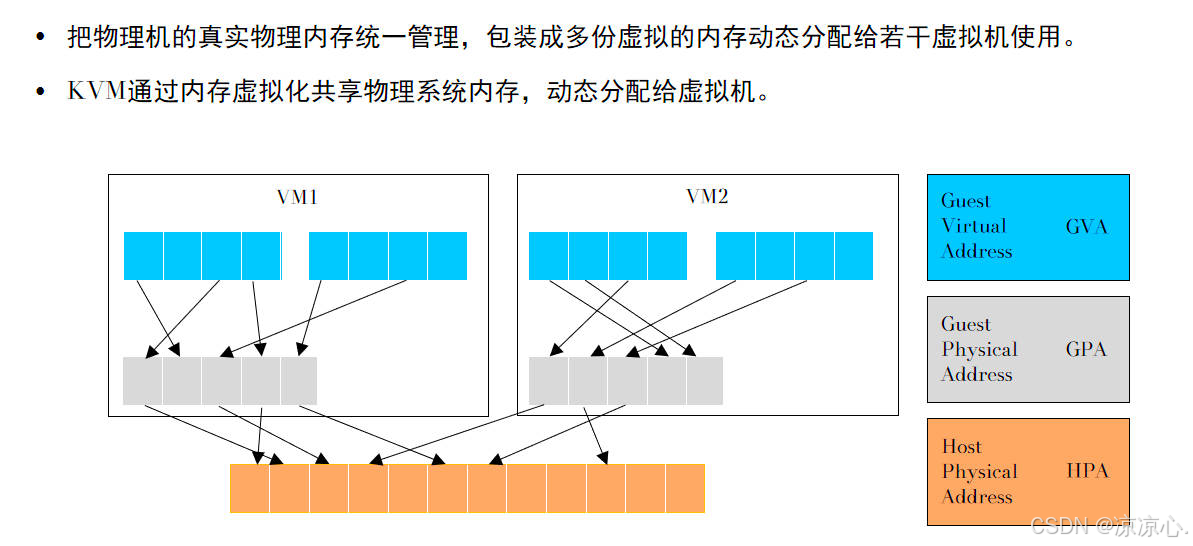

在这里插入图片描述

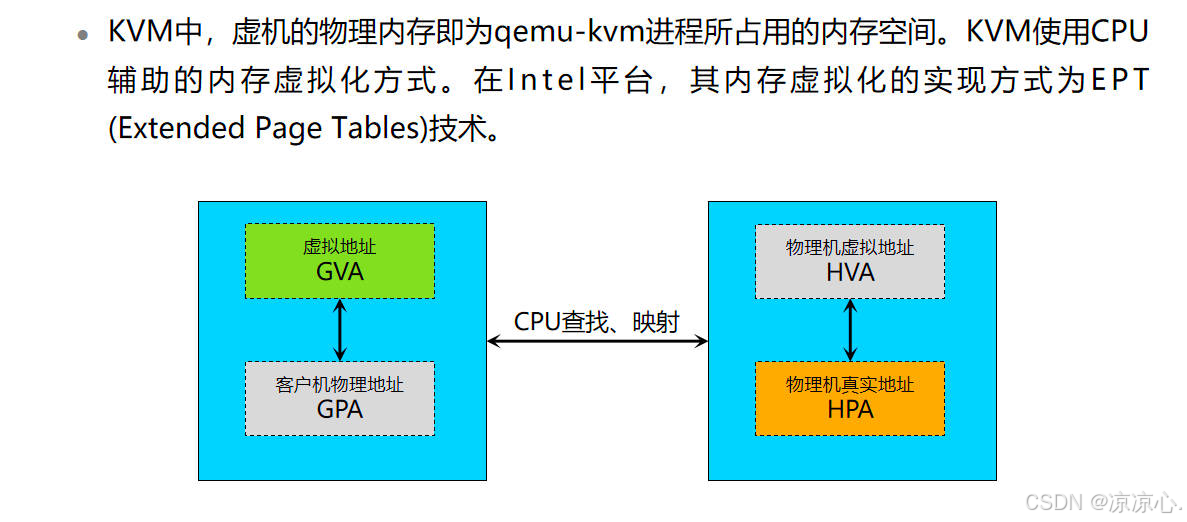

在这里插入图片描述

物理机 资源流转至 虚拟机过程

HPA（物理内存地址）–>GPA（虚拟机OS获取的地址）–>GVA（虚拟机应用程序获取的地址）

Native操作系统对内存的认识与管理达成以下两点认识：

• 内存都是从物理地址0开始的
• 内存都是连续的

内存虚拟化需要解决两个的问题：

1. 从物理地址0开始的： 物理地址0只有一个，无法同时满足所有客户机从0开始的要求；
2. 地址连续： 虽然可以分配连续的物理地址，但是内存使用效率不高，缺乏灵活性。

1.4.1 内存映射

1.4.1.1 TLB

TLB(Translation Lookaside Buffer) —— 转译后备缓冲区

• 转译后备缓冲器，也被翻译为页表缓存、转址旁路缓存 这是为CPU提供的一种缓存，有存储器管理单元用于改进虚拟地址到物理地址的转译速度

TLB为典型的结合存储（content-addressable memory，首字母缩略字：CAM）

用处：

TLB具有固定数目的空间槽，用于存放将虚拟地址映射至物理地址的标签页表条目 其搜索关键字为虚拟内存地址，其搜索结果为物理地址。

• 如果请求的虚拟地址在TLB中存在，CAM 将给出一个非常快速的匹配结果，之后就可以使用得到的物理地址访问存储器
• 如果请求的虚拟地址不在TLB中，就会使用标签页表进行虚实地址转换，而标签页表的访问速度比TLB慢很多。

有些系统允许标签页表被交换到次级存储器，那么虚实地址转换可能要花非常长的时间。

1.4.1.2 影子页表

从软件实现GVA到GPA的转换，由VMM将影子页表载入物理上的内存管理单元(MMU)

• 缺点：技术复杂、内存开销大

场景复现：

• 假如现在有A和B两个GuestOS

CPU是轮流分别处理它们的请求当CPU执行到A的时候,会将A请求的VA(Virtual Address)经影子MMU转换为真机的PA(Physical Address),并缓存在TLB中存储;

当GuestOS A使用完本次的CPU时间片后,CPU需要将A切到后台,将B切到前台执行, 但为了防止B在执行过程中误用A缓存在TLB中的结果,故必须将其清空;

当GuestOS A再次被调入前台执行时，发现自己的TLB被清空了,因此它会再次向影子MMU发出内存空间的请求, 经转换后在经结果缓存在TLB中,这时B的TLB缓存已经被清空了，这使得TLB缓存目的变的没有意义了。

然而，EPT和NPT两个技术则通过在TLB中为每个Guest OS加入一个标记位，来区分各自的缓存结果,这样每次Guest OS切换回来后，直接在TLB中找到自己的标记就可以获取影子MMU的转换结果。

• 关于影子页表：

Intel 和AMD分别通过EPT(Extended Page Tables)和 NPT(Nested Page Tables)为虚拟化应用提升影子MMU的性能, 并通过标记（tagged)TLB来避免虚拟机切换时频繁清写（flush）TLB以提高TLB缓存的命中率。

拓展页表(EPT(Extended Page Tables))： 这是用于内存管理单元 (MMU)的英特尔第二代x86虚拟化技术，用于提高MMU的性能而推出的解决方案

AMD-NPT(Nested Page Tables)：由AMD推出的用于提高MMU性能的解决方案

EPT：Intel推出的忆体分页虚拟化机制 Intel的CPU提供了EPT (Extended Page Tables，扩展页表)技术，直接在硬件上支持GVA->GPA->HPA的地址转换，从而降低内存虚拟化实现的复杂度，也进一步提升内存虚拟化性能。

NPT：AMD推出的忆体分页虚拟化机制 NPT的两阶段记忆体转换，特点就是将Guest Physical Address→System Physical Address，VMM不用再保留一份SPT(Shadow Page Table)，以及以往还得经过SPT这个转换过程。除了降低各部虚拟机器在切换时所造成的效能损耗外，硬体指令集也比虚拟化软体处理来得可靠与稳定。

2. 云计算与虚拟化的区别

虚拟化技术：

• 开源：KVM、XEN
• 闭源：Hyper-v、vSphere、FusionCompute

3. 缩略词

VRM——————————虚拟机资源管理，会与cna进行对接，可以控制多台cna

KVM——————————虚拟机中的模块，存储在linux内核里

XEN——————————虚拟机中的内核模块，06年以前主流的虚拟机架构

libvirt——————————软件包，负责对接驱动和管理工具，它拥有多种语言的api接口，可以用根据对应语言的api直接进行管理libvirt对kvm操作

Guest Os——————————虚拟机操作系统

Huest Os——————————硬件操作系统

driver——————————硬件驱动

HPA——————————物理机的物理内存

HVA——————————物理机的虚拟内存

GPA——————————虚拟机的物理内存

GVA——————————虚拟机的虚拟内存

TLB——————————转译后备缓冲区

CAM——————————结合存储
