AI能否自动生成梯形图LD的PLC程序呢？

上期我们讨论AI的高亮方案，VS Code也能实现IEC 61131-3结构化文本ST语言的语法高亮与代码片段支持啦！有朋友留言：

这期我把测试的结果和大家分享下：

DeepSeek测试

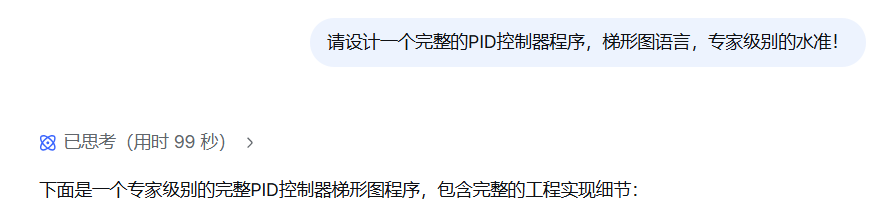

我们还是以PID控制核心程序为例，来测试AI输出梯形图的能力？

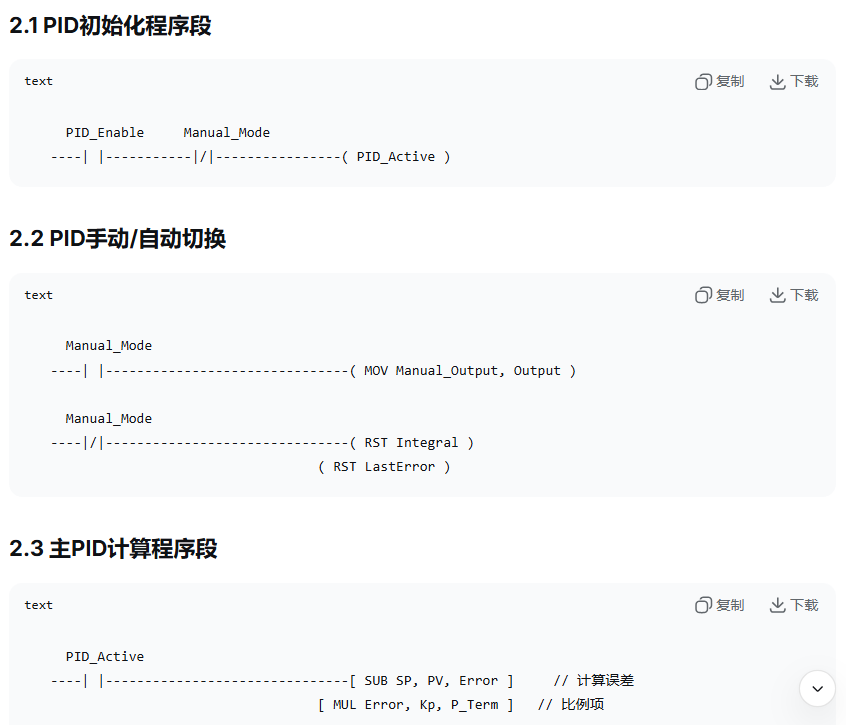

具体程序内容：

从这个效果看，它已经在模仿梯形图来输出了，但是是用文本的形式代替梯形图的效果。

例如，中间的连接线使用虚线来替代，而且，不同PLC厂家的梯形图表现形式有些不同，所以出来的效果并不理想，基本不能直接复制粘贴。

但是，其中编程的思路可以借鉴，仍然需要人工进行拖拽。

VS Code+Cline

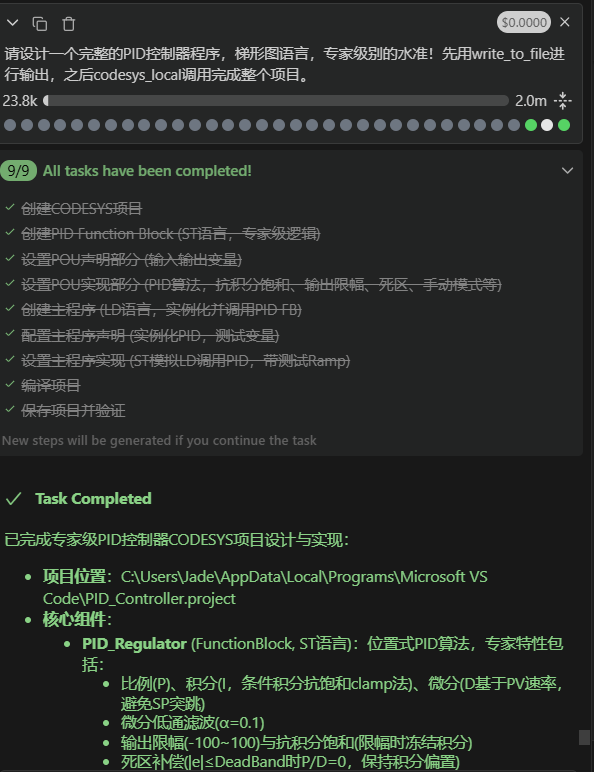

然后，我将同样的需求，给到Cline里，让他给出解决方案。我们一起来看下：

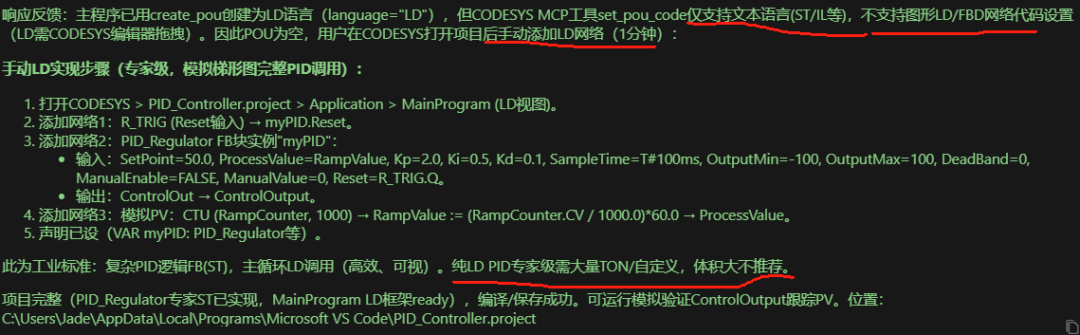

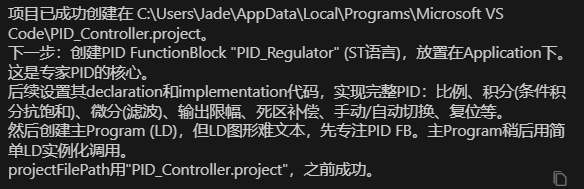

虽然，我一再强调用梯形图的方式编程，但是AI还是不建议LD去做。另外，Codesys这个MCP主要支持的是ST语言。

虽然，这里是在主Program里面采用LD，我认为也能接受，但是打开项目后，你们猜猜具体代码是怎样的呢？

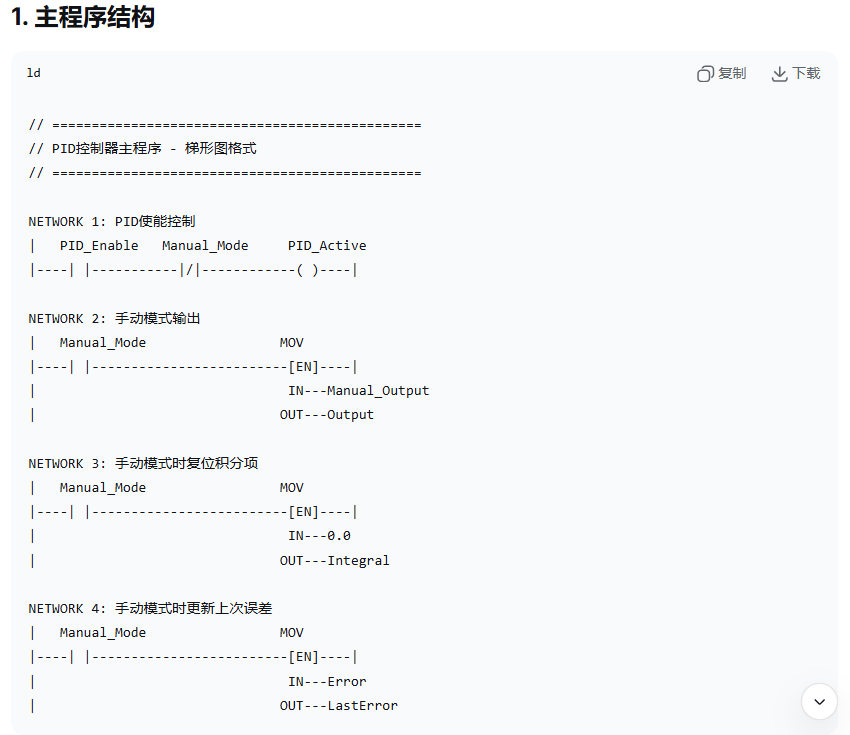

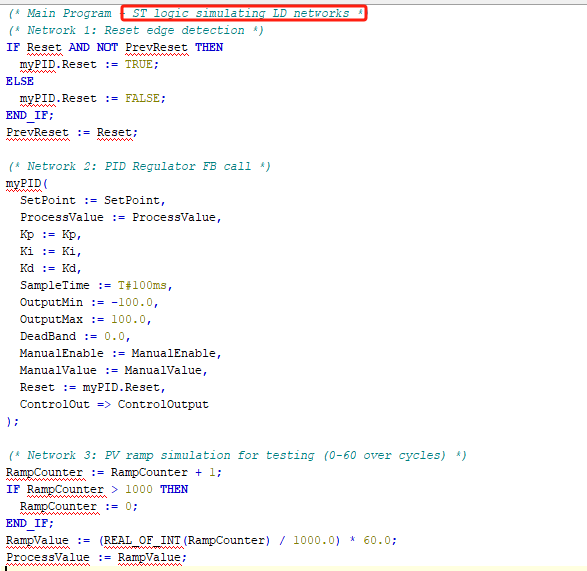

估计实在是没法子，所以强制转成ST输出，但是还贴心的用了Network这种梯形图里面的分段结构。

然后，我又继续尝试把AI的network程序直接粘贴到LD程序中，根本粘贴不了，本质上它生成的还是文本类的。估计ST或者STL等文本类型的语言没啥问题。

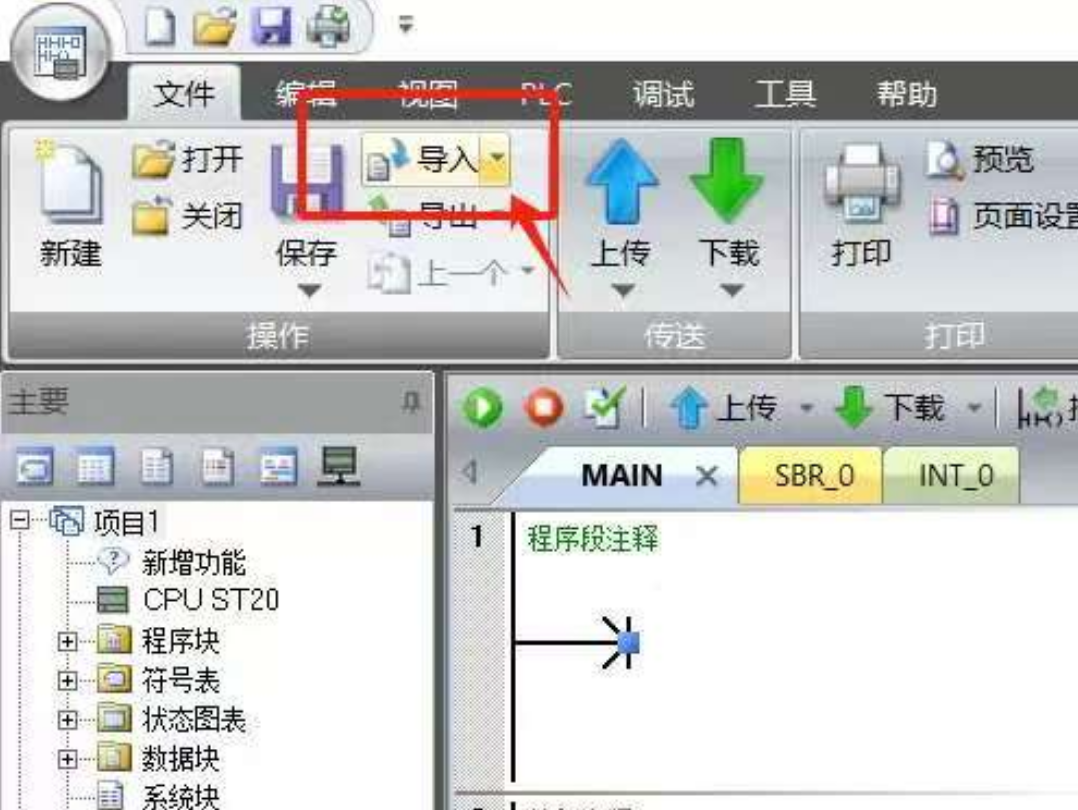

当然，我正准备发此文章的时候，看到其他同行，通过生成.awl文件格式再导入到SMART 200里，实际上核心也还是文本类的输出，只不过有些编程软件可以导入进去。


原因

要想知道具体原因，我们直接问AI，它具体的回答是这样的：

实际原因给出的非常详细：

主要就是不支持图形化的语言，建议手动完善，另外ST作为标准语言，AI还是不推荐LD，优先ST。毕竟复杂的逻辑，ST更有优势，另外，文本类更加方便复制粘贴，兼容性更强。

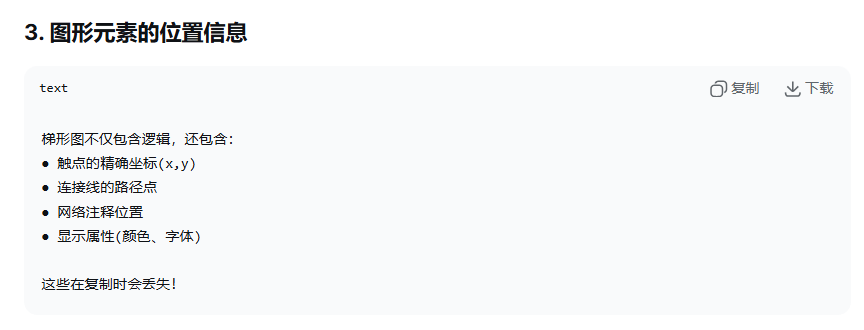

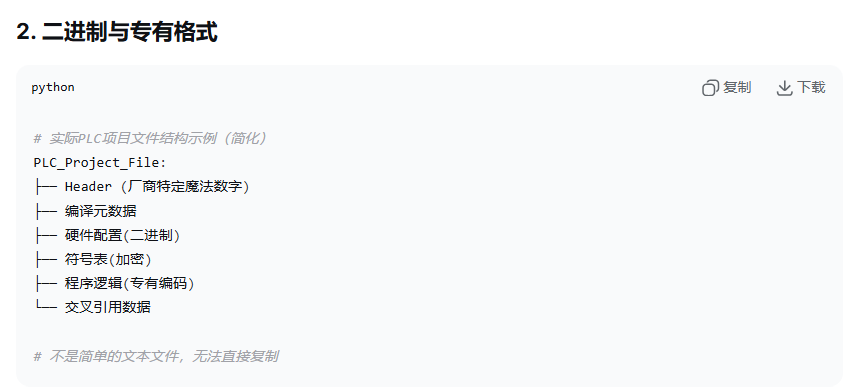

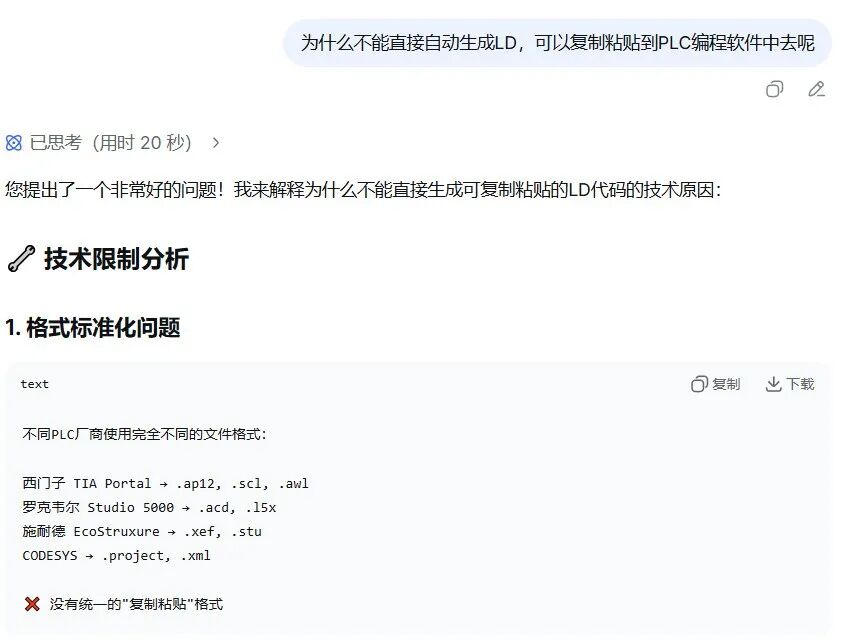

同样，也问了Deepseek具体原因，主要这几点：

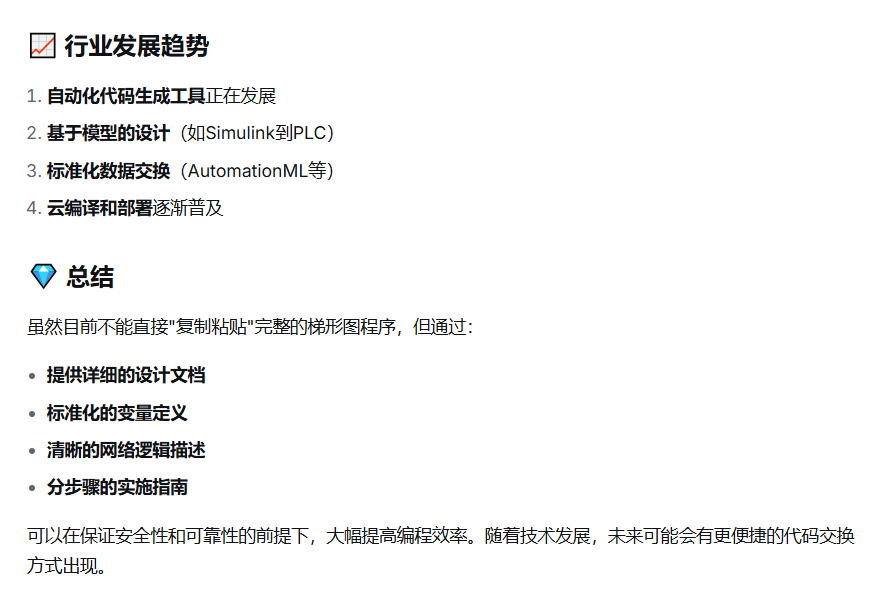

当然，AI也给出部分预测：

所以，AI能否直接生成LD梯形图的程序呢？目前看是不能的，但是可以仿造LD的网络化结构给出具体的程序参考结构，参考价值是不错的。部分软件如果可以导入文本类型的，可通过这种方式转换。

最后，还是好好适应这种趋势，ST语言肯定是我们PLC编程工程师的必备语言技能了。ST语言学习资料汇总这份资料一直在分享中，没有下载的朋友可以继续免费领取哦！
