基于YOLOv8-OBB旋转目标检测数据集与模型训练

老周聊架构

发布于 2025-12-24 14:37:43

3590

一、准备训练数据集

1.1 YOLOv8 数据集的格式

YOLOv8 对数据集有明确的格式要求，图像文件通常是 jpg、png 等图像格式，其标准结构可概括为三级目录体系与镜像式文件映射。以下为结构化说明：

数据集根目录/
├── images/            # 图像存储主目录
│   ├── train/         # 训练集图像 (必须存在)
│   │   ├── img1.jpg
│   │   └── img2.jpg
│   └── val/           # 验证集图像 (必须存在)
│       ├── img3.jpg
│       └── img4.jpg
│
├── labels/            # 标注文件主目录
│   ├── train/         # 训练集标注 (与images/train一一对应)
│   │   ├── img1.txt
│   │   └── img2.txt
│   └── val/           # 验证集标注 (与images/val一一对应)
│       ├── img3.txt
│       └── img4.txt
│
└── test_images/       # 测试集图像 (可选)
    ├── test1.jpg
    └── test2.jpg

1.2 标注文件的格式

YOLO格式的标注文件通常是一个文本文件，每一行代表一个目标物体的标注信息。标注信息通常包含类别编号、目标中心横坐标（相对于图像宽度）、目标中心纵坐标（相对于图像高度）、目标宽度（相对于图像宽度）和目标高度（相对于图像高度），具体格式如下：

<object-class-id> <x> <y> <width> <height>

其中：

是目标对象的类别编号，整数表示。
和是目标中心位置的坐标，经过归一化处理（即目标的真实x、y值除以图像的宽度和高度），是小于1的浮点数。
和是目标的宽度和高度（同样经过归一化处理），也是小于1的浮点数。

例如，一行标注信息为 “0 0.5 0.6 0.3 0.4”，其中“0”表示类别编号，后面的数字表示目标在图像中的位置和大小信息‌。

但老周这里是YOLO-OBB（Oriented Bounding Box）,与上面标准检测任务（水平框）的关键差异在于需要表示旋转框的几何信息：

标注文件仍为文本文件（.txt），每行描述一个旋转目标，格式为：

<class_id> <x1> <y1> <x2> <y2> <x3> <y3> <x4> <y4>

字段	含义	范围
class_id	目标类别索引（整数，从0开始）	0,1,2,...
x1, y1	旋转框第一个角点的归一化坐标（相对于图像宽度/高度）	[0.0, 1.0]
x2, y2	旋转框第二个角点的归一化坐标	[0.0, 1.0]
x3, y3	旋转框第三个角点的归一化坐标	[0.0, 1.0]
x4, y4	旋转框第四个角点的归一化坐标	[0.0, 1.0]

坐标归一化计算：

假设图像宽度为 W，高度为 H，实际像素坐标为 (px, py)，则归一化坐标为：

x_normalized = px / W
y_normalized = py / H

1.2 下载 YOLOv8 数据集

这里老周说明下，我本来是自定义数据集来训练，要很多时间去做标注，我这里直接用网上提供好的数据集来训练。

下面来介绍下这款工具：

Roboflow Annotate：YOLO数据集构建与管理工具

Roboflow Annotate 是一款专为计算机视觉任务设计的在线协作标注平台，其核心优势包括：

跨平台标注支持：支持多边形、旋转框（OBB）、关键点等复杂标注类型，适配YOLO系列格式导出。
自动化格式转换：一键将原始数据集（COCO、Pascal VOC等）转换为YOLOv5/v7/v8/OBB格式。
数据增强与版本管理：提供实时数据增强（旋转、裁剪、亮度调整）及数据集版本控制功能。

本文选择水族馆数据集（Aquarium Dataset），该数据集标记了 7 个类别：鱼类（fish）、水母（jellyfish）、企鹅（penguins）、鲨鱼（sharks）、海雀（puffins）、黄貂鱼（stingrays）和海星（starfish）。大多数图像包含多个边界框。

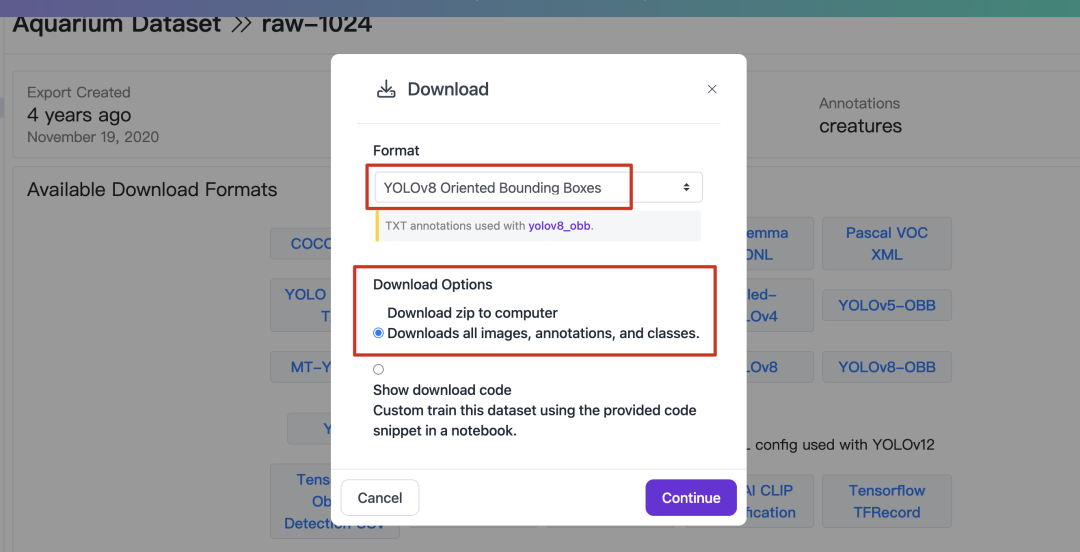

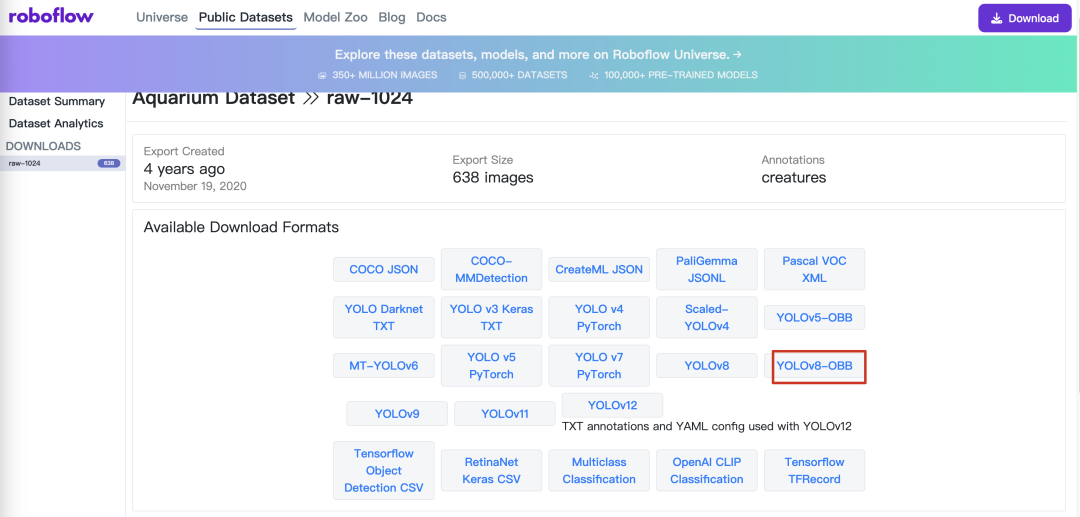

Roboflow 提供了多种下载格式，主要是数据集组织和标注格式的区别。老周这里以YOLOv8-OBB 格式导出，如下图所示。

选择 YOLOv8-OBB 格式，下载水族馆数据集（Aquarium Dataset）。

1.3 整理 YOLOv8 数据集

YOLOv8 模型训练对于格式的要求非常严格：数据集要保存在项目的指定路径 datasets 下，并按照

1.3.1 据集要保存在项目的指定路径 datasets 下，并按下面的格式组织样本图片和标签。

- yolov8
   - datasets
      - Aquarium
         - images
            - test
            - train
            - val
         - labels
            - test
            - train
            - val
         - dataAquarium.yaml
   - ultralytics
   - yolov8n.pt

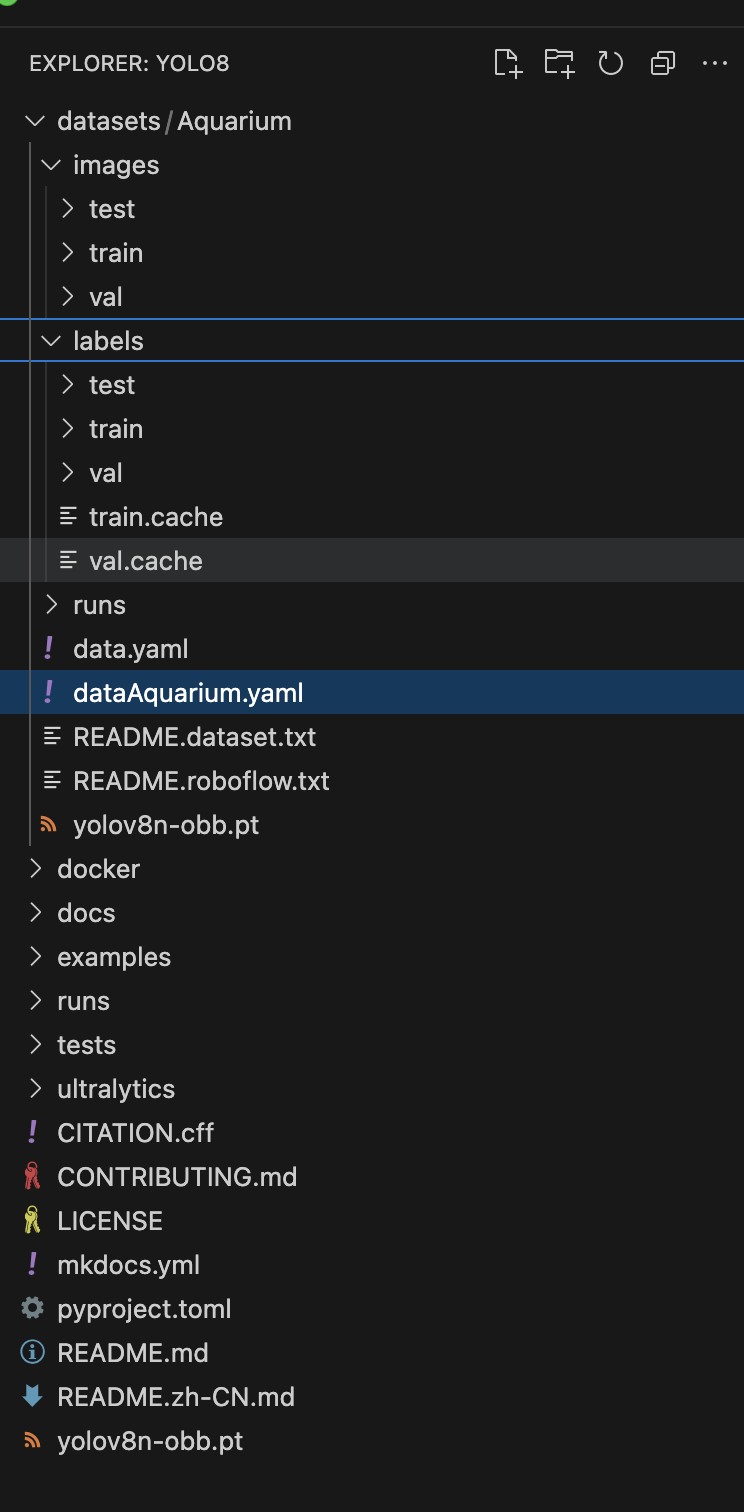

把这数据集放到 YOLO源码里，目录结构如下：

1.3.2 编写数据集配置文件 YAML 文件（ .yaml）。

YOLO 模型训练时，要调用数据集配置文件 YAML 文件（ .yaml），指定数据集的路径和分类类别。

在 YOLOv8 项目中，提供了多个数据集配置文件，例如“\YOLOv8\ultralytics\cfg\datasets\coco8.yaml” 可供参考。

根据Aquarium Dataset 数据集配置文件 data.yaml ，编写本项目的数据集配置文件 dataAquarium.yaml，保存到数据集的根目录，内容如下。

# Ultralytics YOLO 🚀, AGPL-3.0 license
# Aquarium dataset
# parent
# ├── ultralytics
# └── datasets
#     └── Aquarium

# Train/val/test sets as 1) dir: path/to/imgs, 2) file: path/to/imgs.txt, or 3) list: [path/to/imgs1, path/to/imgs2, ..]
path: /Users/Riemann/Code/Workspace/AI/YOLO8/datasets/Aquarium  # dataset root dir
train: images/train  # train images (relative to 'path')
val: images/val  # val images (relative to 'path')
test:  # test images (optional)

# Classes
names:
  0: fish
  1: jellyfish
  2: penguin
  3: puffin
  4: shark
  5: starfish
  6: stingray

二、YOLOv8 自定义数据集的训练

2.1 载 YOLOv8 预训练模型

在 YOLO/GitHub 项目仓，提供了检测（Detection）、分类（Classification）、分割（Segmentation）、姿态估计（Pose）、定向边界框检测（OBB）等任务的预训练模型。YOLOv8 有多个不同规模的模型，从小到大依次是：YOLOv8n、YOLOv8s、YOLOv8m、YOLOv8l、YOLOv8x。这些模型与各种操作模式兼容，包括推理、验证、训练和导出，便于在部署和开发的不同阶段使用。

由于 YOLO 更新频繁，预训练模型的入口不容易找，现将下载地址列表如下。

https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8n-pose.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8s-pose.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8m-pose.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8l-pose.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8x-pose.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8n-seg.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8s-seg.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8m-seg.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8l-seg.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8x-seg.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8n-cls.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8s-cls.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8m-cls.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8l-cls.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8x-cls.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8n.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8s.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8m.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8l.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8x.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8n-obb.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8s-obb.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8m-obb.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8l-obb.pt
https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8x-obb.pt

本文选择 yolov8n-obb.pt，载完成后，将下载的预训练模型文件 yolov8n-obb.pt 放在 YOLO8 项目的根目录路径下，例如 “/Users/Riemann/Code/Workspace/AI/YOLO8”。

2.2 命令行（CLI）接口的模型训练

YOLOv8 支持使用命令行接口（command line interface, CLI）对模型进行训练、验证或运行推断。

YOLOv8 命令行接口（CLI）方便在各种任务和版本上训练、验证或推断模型，不需要定制或代码，可以使用 yolo 命令从终端运行所有任务。

语法：

yolo task=detect    mode=train    model=yolov8n.yaml      args...
          classify       predict        yolov8n-cls.yaml  args...
          segment        val            yolov8n-seg.yaml  args...
                         export         yolov8n.pt        format=onnx  args...

使用 Aquarium 数据集进行模型训练的具体操作步骤如下：

使用 miniconda Prompt 命令行，或使用 PyCharm 的命令行窗口；
激活 YOLO8 虚拟环境；
输入如下命令就可以进行模型训练。注意其中的 model 和 data 的文件路径与用户的具体设置有关。

yolo task=obb mode=train model=./yolov8n-obb.pt data=/Users/Riemann/Code/Workspace/AI/YOLO8/datasets/Aquarium/dataAquarium.yaml epochs=10 workers=1 batch=16

我刚开始用上面的指令去训练，效果不太行，所以我优化了下：

yolo task=obb mode=train \
    model=./yolov8n-obb.pt \
    data=/Users/Riemann/Code/Workspace/AI/YOLO8/datasets/Aquarium/dataAquarium.yaml \
    epochs=10 \
    imgsz=512 \          # 降低分辨率以加速计算
    batch=32 \           # 增大批次但需确保不OOM
    device=mps \
    workers=6 \          # 根据CPU物理核心数调整（建议核心数*0.75）
    optimizer=AdamW \    # 替代默认SGD以加速收敛
    lr0=0.001 \          # AdamW建议更小的初始学习率
    cos_lr=True \        # 余弦学习率调度加速收敛
    amp=True \           # 启用混合精度训练（MPS兼容性需验证）
    cache=ram \          # 缓存数据集到内存减少IO延迟
    patience=3 \         # 早停机制避免无效训练
    project=aquarium-obb \
    name=train_v2

注意：

必须先激活 YOLO 虚拟环境。
当前路径必须是 YOLOv8 项目所在的目录，例如 “/Users/Riemann/Code/Workspace/AI/YOLO8”。
预训练模型 yolov8n.pt 必须保存在模型配置参数 “model” 指定的路径。例如，如果预训练模型保存在 “/Users/Riemann/Code/Workspace/AI/YOLO8/yolov8n-obb.pt”，则将模型配置参数修改为 “model=./yolov8n-obb.pt”。

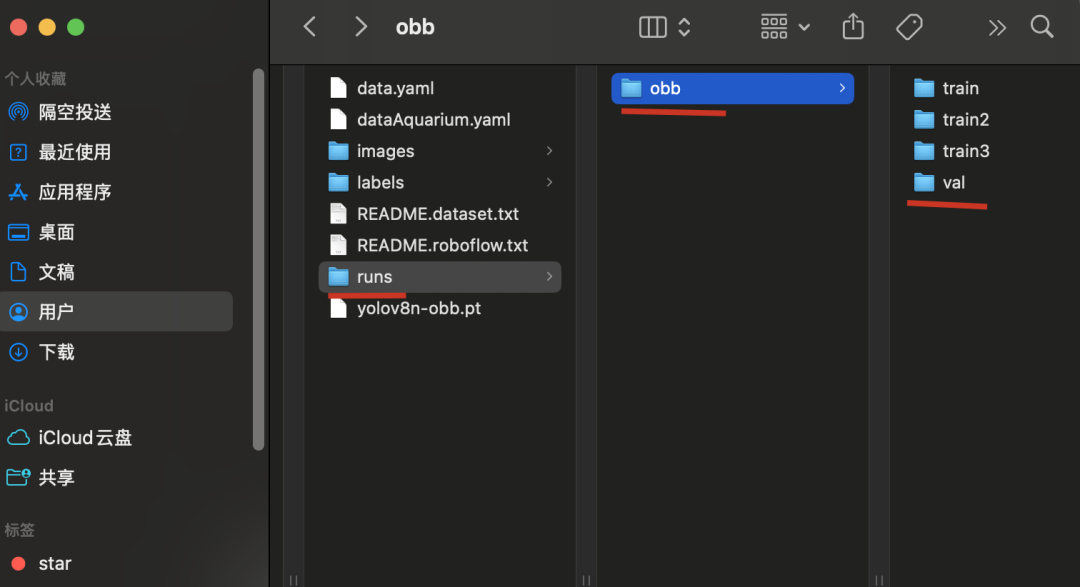

训练好的模型及训练日志保存在 “.\runs\obb\train” 目录下。

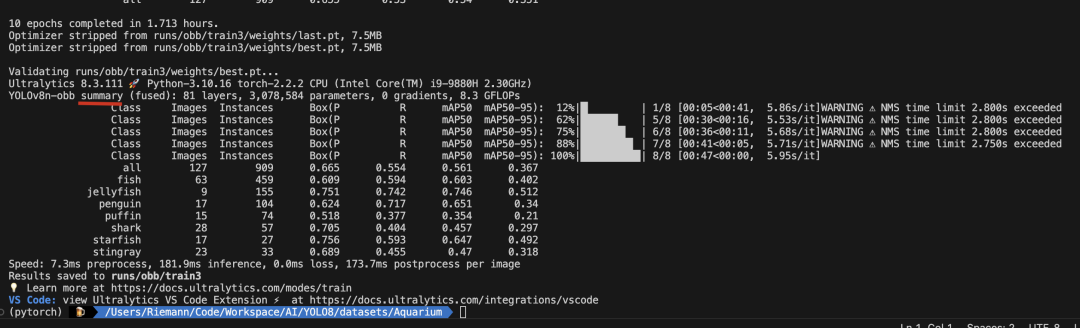

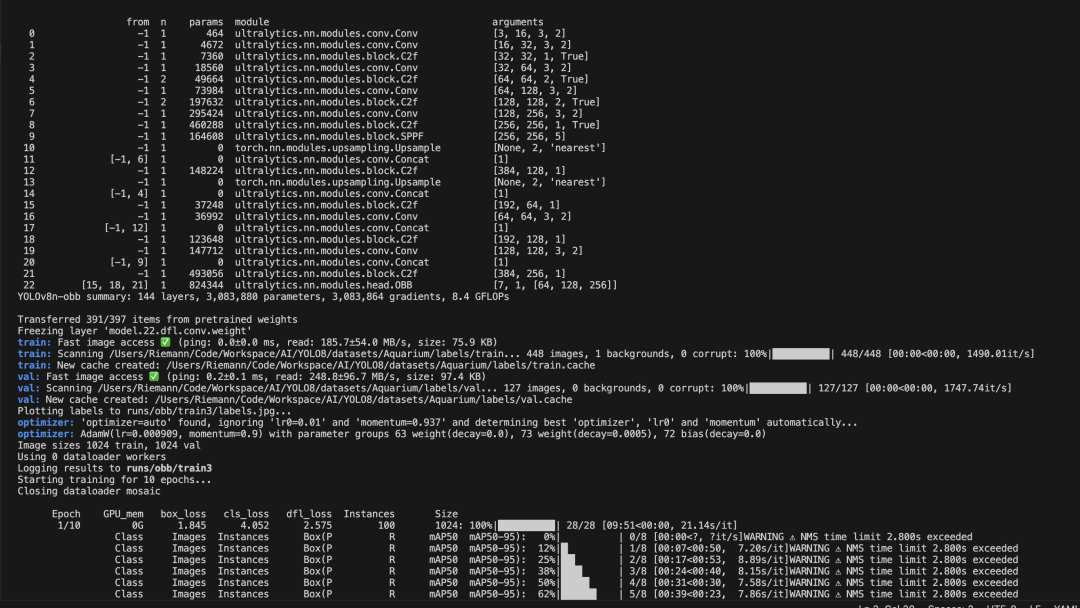

运行结果如下：

2.3 3 使用 Python 接口的模型推理

YOLOv8 也提供了 Python 接口的调用方式。它提供了加载和运行模型以及处理模型输出的函数。该界面设计易于使用，以便用户可以在他们的项目中快速实现目标检测。

使用 Aquarium 数据集进行模型训练的 Python 参考例程如下。

from ultralytics import YOLO

if __name__ == '__main__':
   # 创建 YOLO 模型对象，加载指定的模型配置
   model = YOLO('./ultralytics/cfg/models/v8/yolov8-obb.yaml')
   # 加载预训练的权重文件，加速训练并提升模型性能
   model.load('yolov8n-obb.pt')
   # 用指定数据集训练模型
   model.train(data="./datasets/Aquarium/dataAquarium.yaml",  # 指定训练数据集的配置文件路径
               cache=False,  # 是否缓存数据集以加快后续训练速度
               imgsz=640,  # 指定训练时使用的图像尺寸
               epochs=100,  # 设置训练的总轮数为100轮
               batch=16,  # 设置每个训练批次的大小为16
               close_mosaic=10,  # 设置在训练的最后 10 轮中关闭 Mosaic 数据增强
               workers=4,  # 设置用于数据加载的线程数为4
               device='0',  # 指定使用的 GPU 设备
               optimizer='SGD'# 设置优化器为SGD（随机梯度下降）
               )

2.4 模型训练参数说明

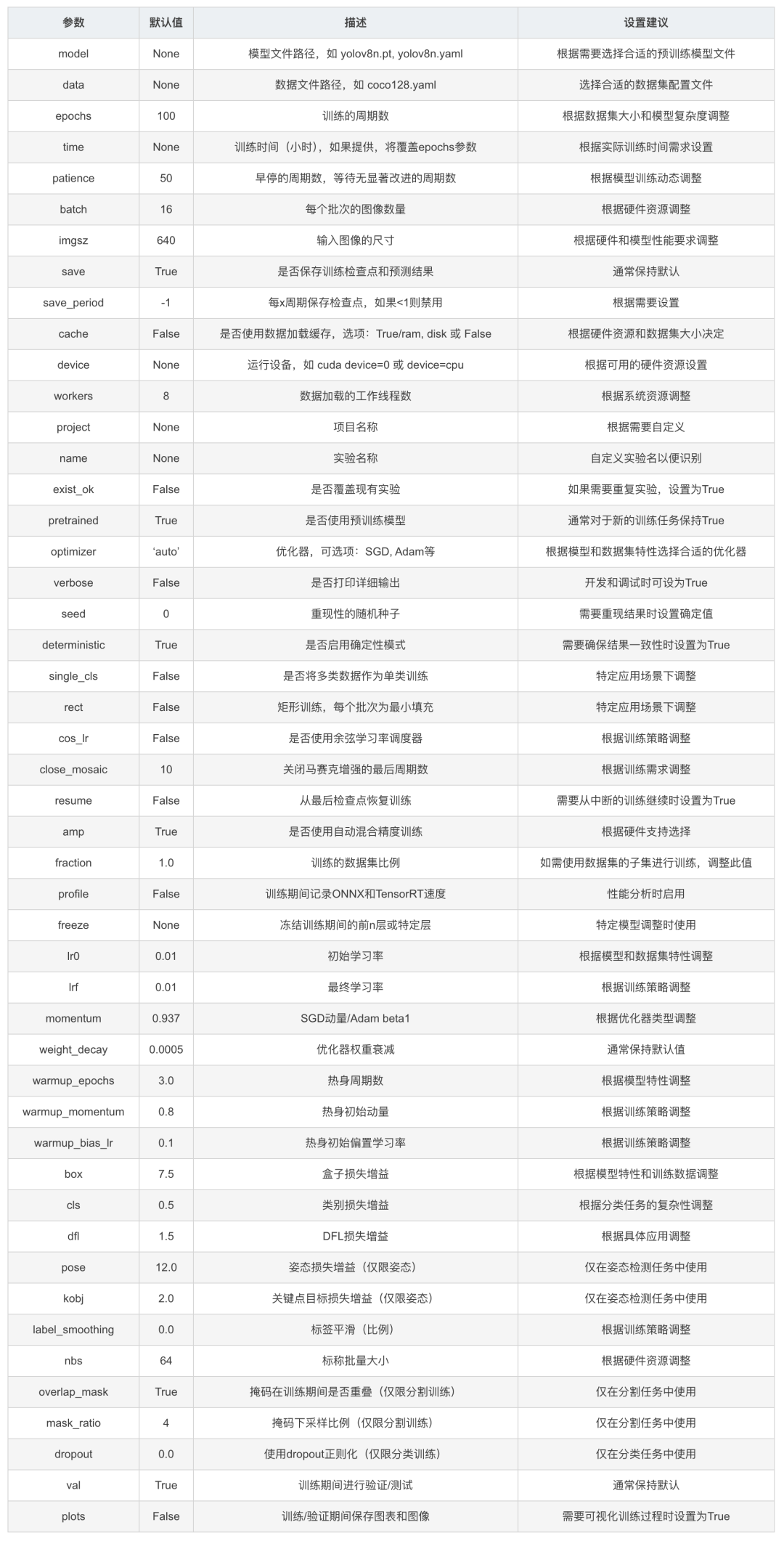

YOLOv8 在默认配置文件 “./ultralytics/cfg/default.yaml” 中给出了模型训练参数的说明。

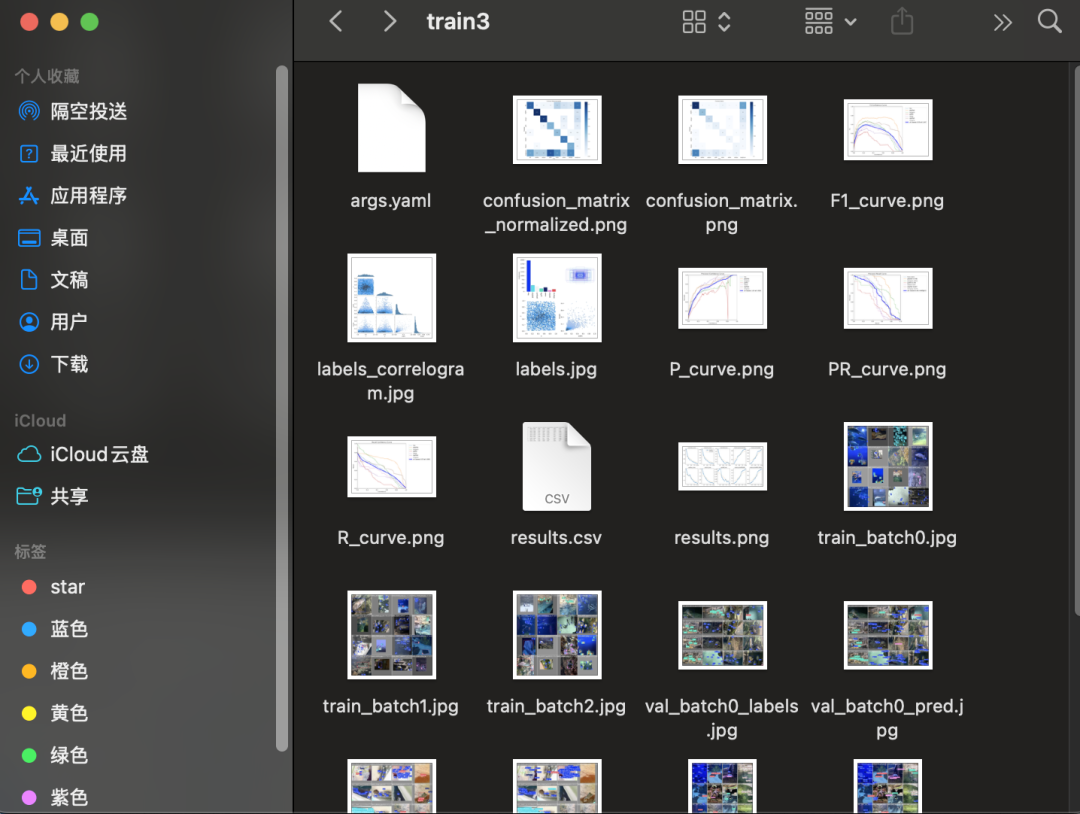

2.5 训练结果文件说明

训练日志的图表对于评估和理解模型的性能非常重要，可以帮助我们分析模型的优势和弱点。

weights 文件夹
- best.pt：损失值最小的模型文件
- last.pt：训练到最后的模型文件
args.yaml：模型训练的配置参数
confusion_matrix.png：混淆矩阵,展示了分类模型的性能。每一行代表模型预测的类别，每一列代表实际的类别。对角线上的数值表示模型正确预测的数量。对角线上较深的颜色表示该类别预测正确的数量较多。
confusion_matrix_normalized.png：标准化混淆矩阵，显示每个类别的预测正确比例。
F1_curve.png：F1-置信度曲线，显示了F1得分随着置信度阈值的变化。 F1得分是精确度和召回率的调和平均值，曲线的峰值表示给定置信度阈值下精确度和召回率的最佳平衡点。
labels.jpg：标签分布图和边界框分布图。柱状图显示了不同类别的实例分布数量。散点图则展示了目标检测任务中边界框的空间分布情况，反映了常见的尺寸和长宽比。
labels_correlogram.jpg：标签相关图相关图提供了不同类别标签之间的关系，以及它们在图像中位置的相关性。这有助于理解模型在识别不同类别时可能出现的关联或混淆。
P_curve.png：精确度-置信度曲线，展示了模型预测的精确度随着置信度阈值的变化。精确度是模型预测正确正例与预测为正例总数的比值。
PR_curve.png：精确度-召回曲线，展示了模型的精确度与召回率之间的关系。理想情况下，模型应在精确度和召回率之间保持良好的平衡。
R_curve.png：召回-置信度曲线，显示了模型的召回率随置信度阈值的变化。召回率是模型正确预测的正例与实际正例总数的比值。

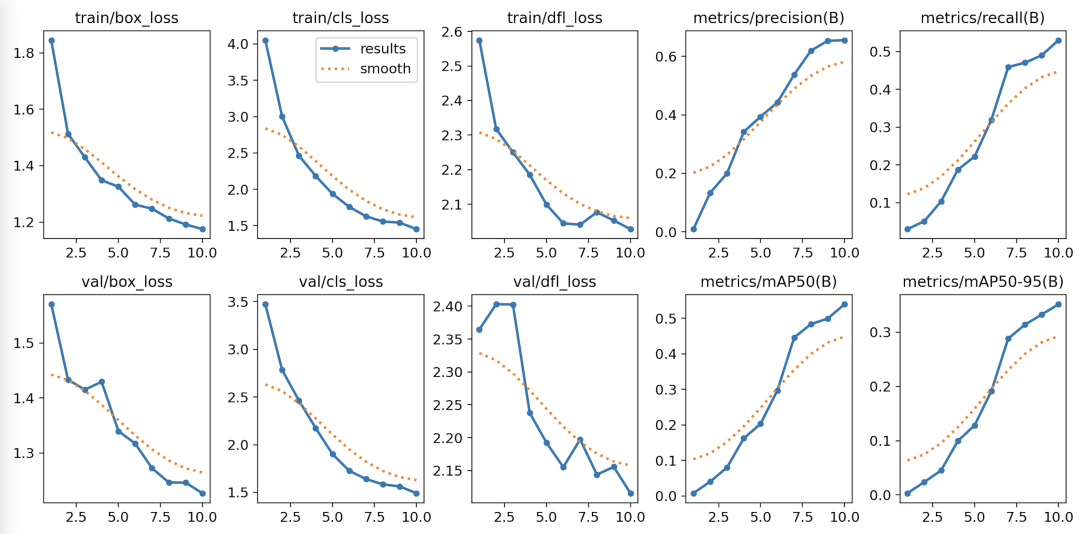

results.png 和 results.csv：训练结果图表和数据展示了模型在训练过程中的性能变化，包括损失函数的变化和评估指标（如精确度、召回率和mAP）的变化。

三、模型验证与模型预测

3.1 模型验证

训练后验证。

将训练好的模型 best.pt 保存在项目的根目录，并改名为 “yolov8nObbAquarium.pt”。
模型验证程序如下。

yolo task=obb mode=val \
    model=/Users/Riemann/Code/Workspace/AI/YOLO8/yolov8nObbAquarium.pt \
    data=/Users/Riemann/Code/Workspace/AI/YOLO8/datasets/Aquarium/dataAquarium.yaml \
    epochs=10 \
    device=mps \
    batch=8 \
    workers=4

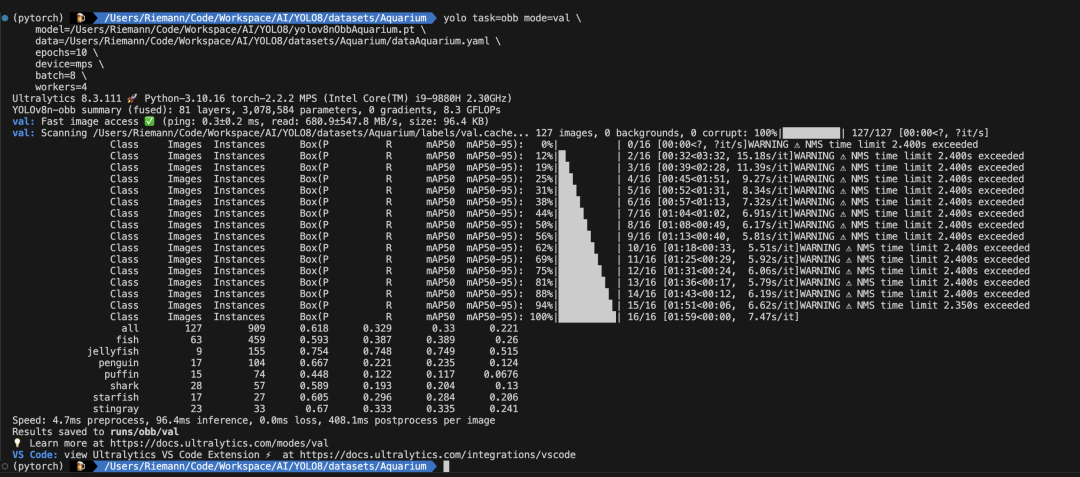

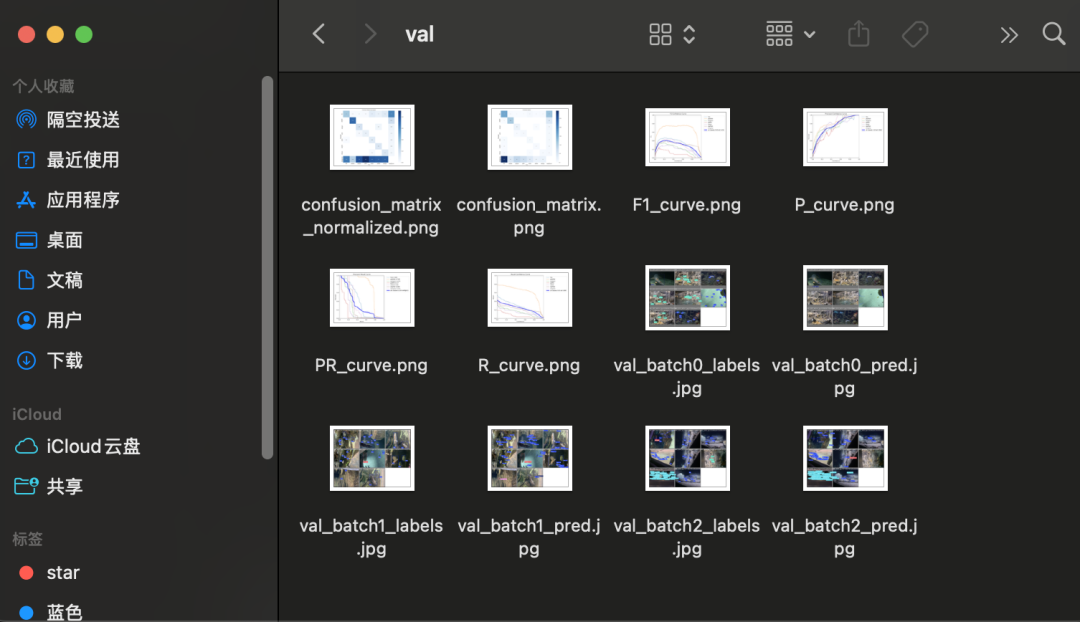

运行模型验证程序，结果保存在 “.\runs\detect\val” 文件夹。

3.2 模型预测

训练后验证。

将训练好的模型 best.pt 保存在项目的根目录，并改名为 “yolov8nObbAquarium.pt”。
模型预测程序如下。

参数 source 可以是一个或多个图片文件，一个视频文件，也可以是一个文件夹，或视频采集设备。

from ultralytics import YOLO

if __name__ == '__main__':
    # 读取模型，传入训练好的模型
    model = YOLO('yolov8nObbAquarium.pt')
    outputs = model.predict(source="./datasets/Aquarium/images/val", save=True)  # treat predict as a Python generator
    for output in outputs:
        # each output here is a dict.
        # for detection
        print(output["det"])  # np.ndarray, (N, 6), xyxy, score, cls
