支付系统7大核心模块/子域系统架构图

今天串讲支付系统的7大核心子域/模块，包括收单结算，资金产品，收银支付，渠道网关，会员平台，商户平台，账务中心等。

一个完整的支付系统包含了很多模块或子域，在跳过几家公司后，发现各家支付公司的系统，从逻辑划分上基本大同小异，有些名字不一样，但本质是一样的，因为大家基本都脱胎于银行，而银行就那么几家供应商。

当然，代码实现或技术栈差异很大，比如RPC框架，数据库，业务流程，部署架构等，那些几十万高并发的处理能力恰好是这些技术栈的组合。

如果是单体应用，就是模块，如果是微服务，就是子域，本质都是逻辑划分，后面不做区分。

1. 整体概念

1.1. 简明产品架构图

说明：

1. 这个图画得比较简单，但是已经涵盖一个支付系统最核心的产品能力。
2. 上面部分是会员或商户感知的产品能力，包括门户、收银台，收单产品，资金产品等。下面部分是支付系统最核心的服务，用于支撑对外的产品能力。

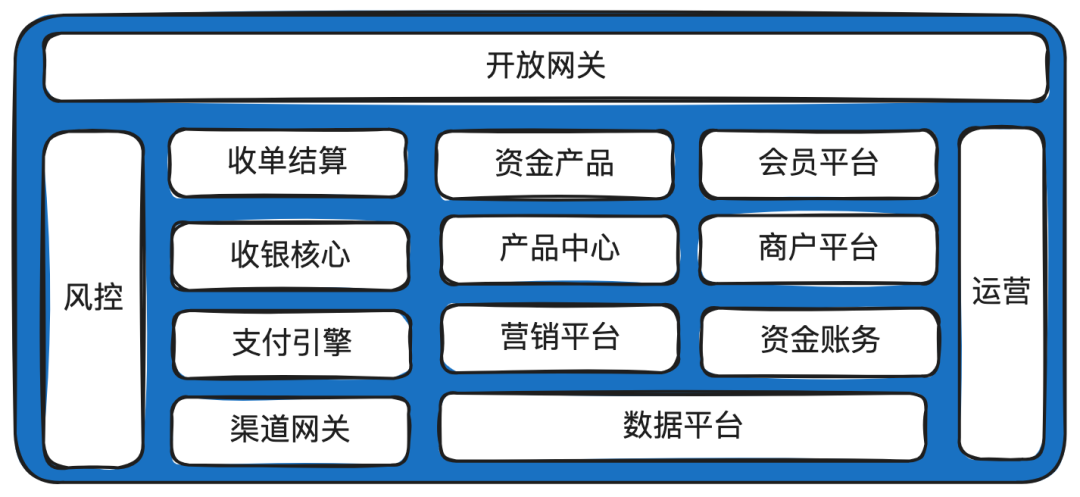

1.2. 极简系统架构图

说明：

1. 这个图很精简，但是已经能够说清楚支付系统最核心的模块划分。
2. 一些复杂的支付系统可能还有外汇、额度中心、产品中心、卡中心等，甚至一个子系统可能被拆分为多个应用独立部署，比如收单结算就可以拆成收单和结算两个独立的应用。

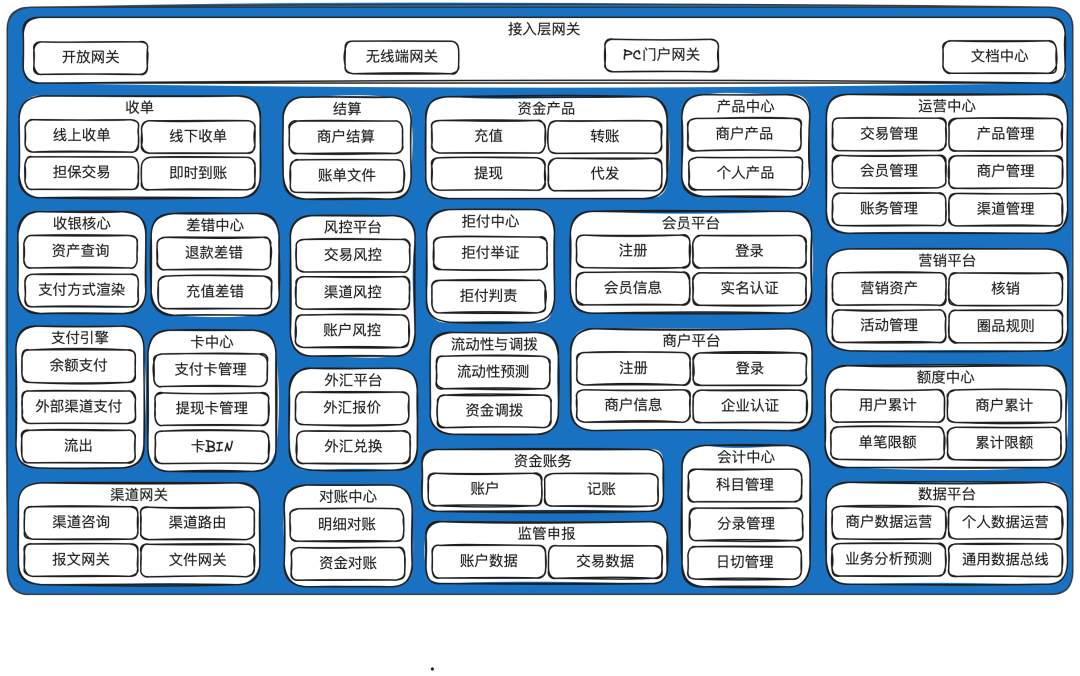

1.3. 完整系统架构图

说明：

1. 这是一比较完整的系统架构图，属于逻辑划分。在单体应用中就是一些模块，在分布式应用中就是一些子域、子应用或子系统。

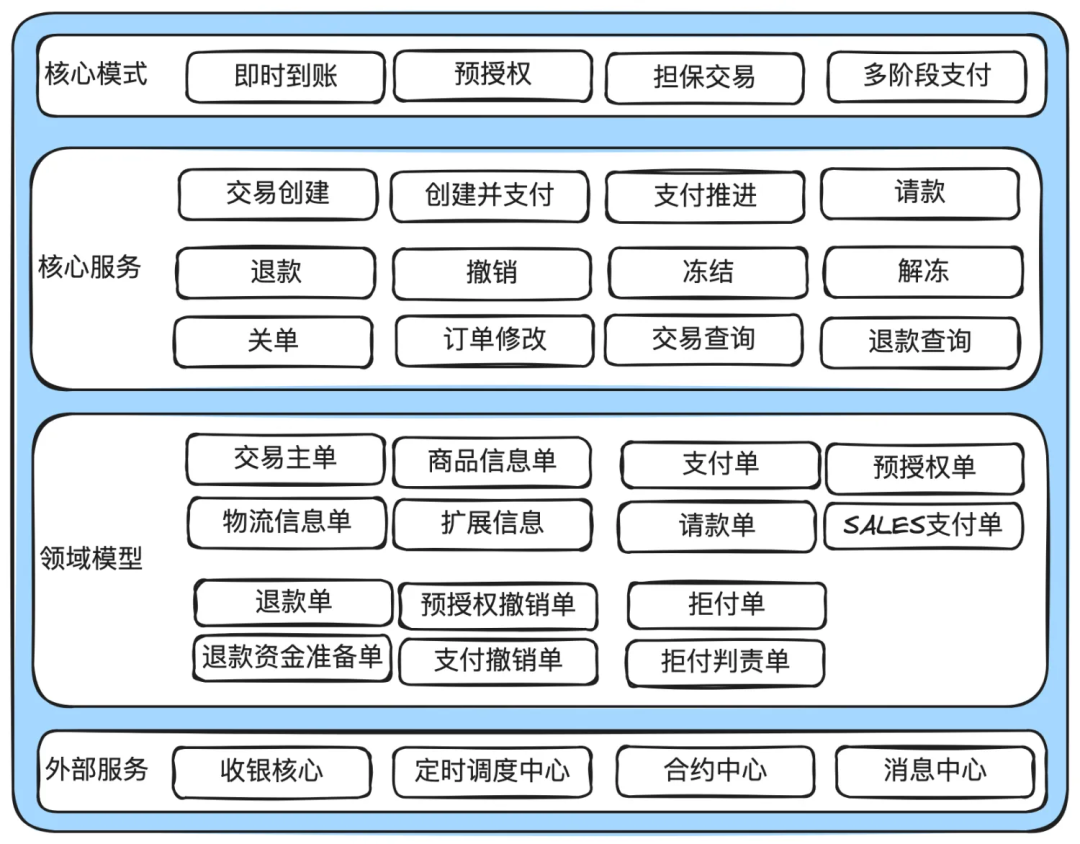

2. 收单结算

收单结算域负责把商户的单收下来，并给商户发起结算。

收单模块负责把商户的单收下来。承担的收单产品包括有：线上收单，线下收单，担保交易、即时到账等，每个公司的商业策略不同，开出的收单产品会有差异。

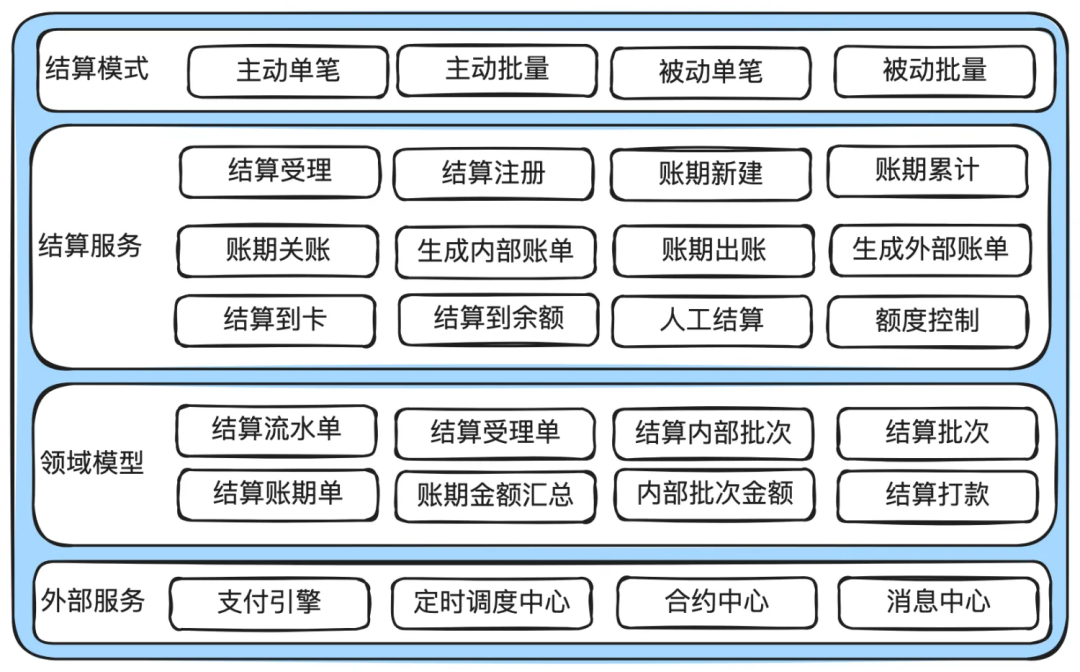

结算模块负责给商户发起结算，有些公司把结算划归到出款中心，对接银企直连的渠道。

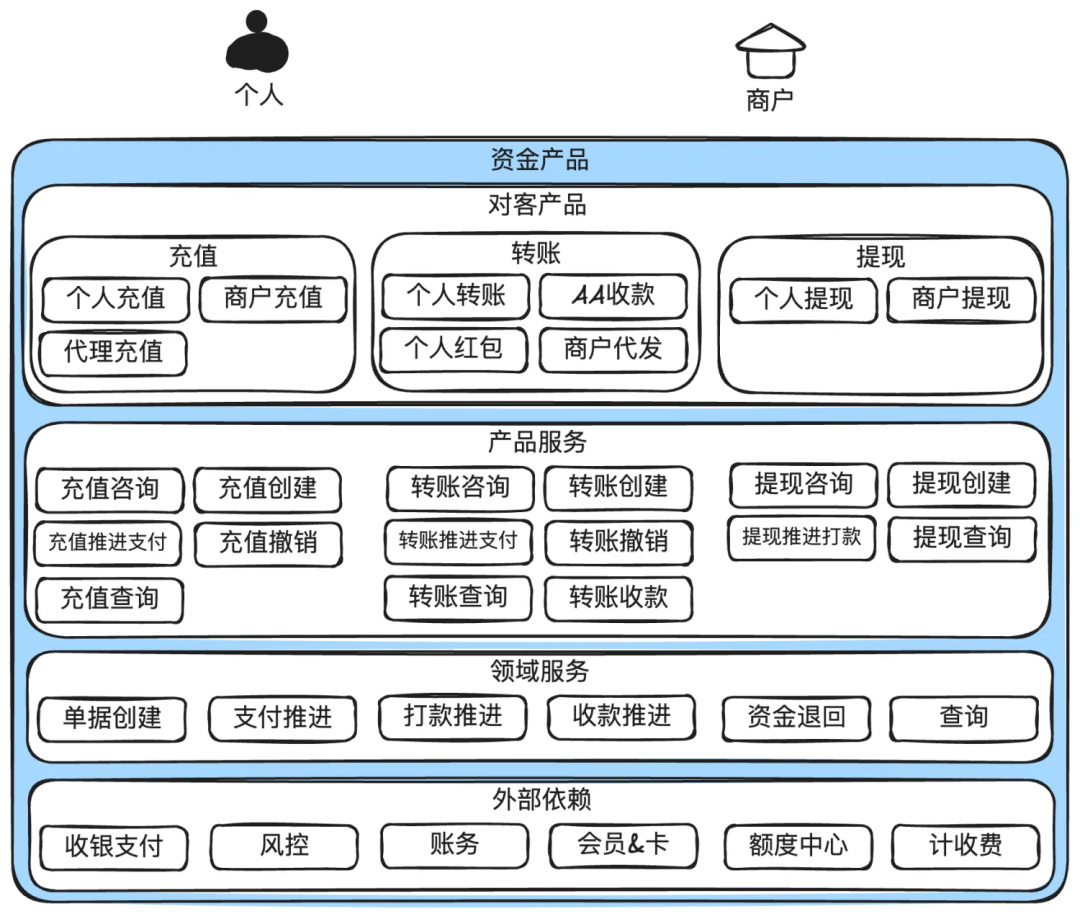

3. 资金产品

资金产品承担无买卖标的的纯资金转移能力。典型的有：充值、转账、提现、代发、红包等。

和支付的区分在于支付是有买卖标的（实物商品或虚拟商品），而资金产品没有。也就是在系统中没有买卖记录发生，但在线下可能有。

资金产品一般需要独立的牌照。

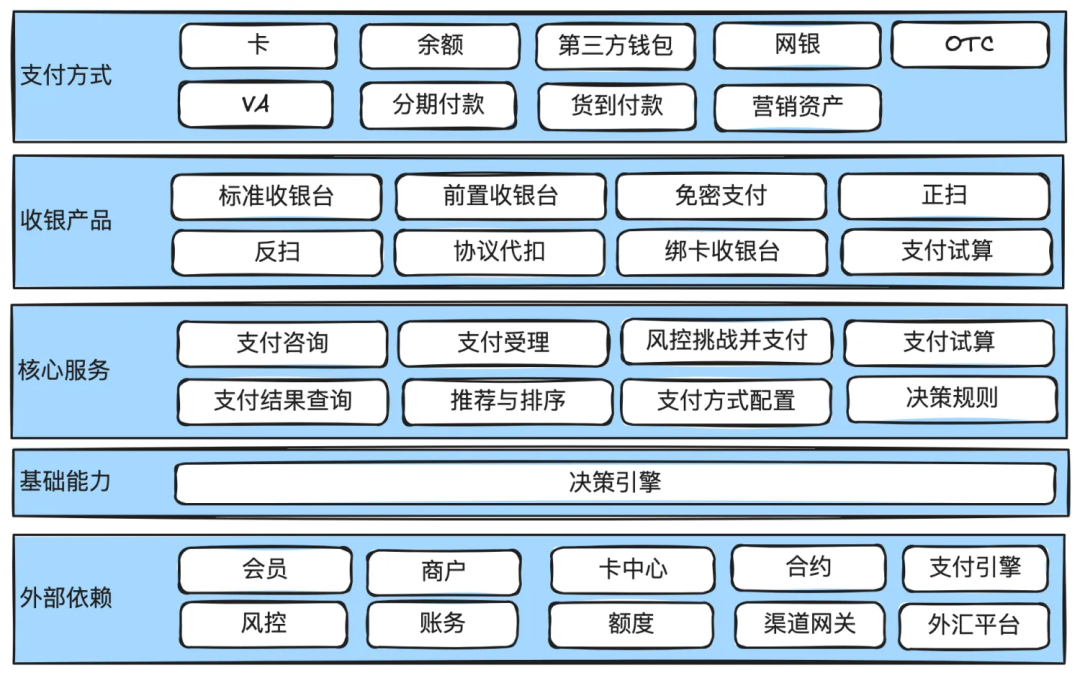

4. 收银支付

收银支付负责支付方式渲染和实际的扣款处理。如果细拆可以拆成收银核心和支付引擎。

收银核心负责渲染可用支付方式。包括查询账户是否有余额，查询营销是否有营销券，查询渠道网关是否有可用的外部渠道，最后组合成可用支付方式，供前端渲染。

收银核心就像一个大内总管，收到请求后，找商户平台核实身份，找合约平台核实权限，找会员平台核实用户身份，找收单看一下这笔单是否可以继续支付，找账务中心获取余额信息，营销看看有没有可用的券，找渠道网关看看没有可用的渠道，找额度中心看看是否超限额了，找风控问一下当前支付是否安全，找会员平台校验支付密码 ... ...

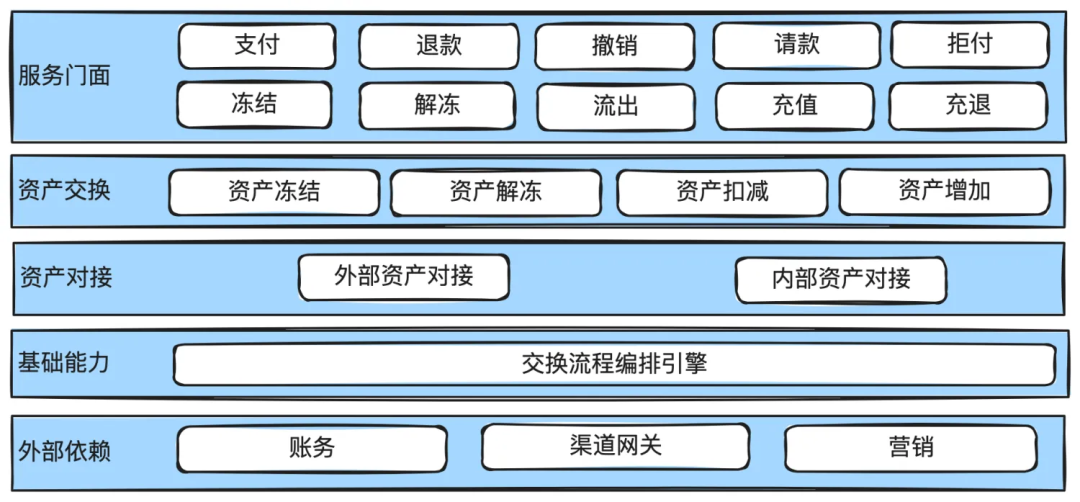

支付引擎负责真正的扣款或转账。有些公司叫支付核心，统一支付等。其本质是把资产从一个账户交换到另外一个账户。

如果是余额就调账务扣减余额，如果是红包就调营销做核销，如果是外部银行通道就调渠道网关。

5. 渠道网关

渠道网关负责去外部渠道扣款，通常还会提供渠道路由、渠道咨询等能力。

做得细的公司可能会把渠道核心和报文/文件网关单独拆成独立的子应用，其中渠道核心就提供渠道路由、渠道咨询、渠道开关等服务，报文/文件网关负责报文转换、签名验签等。

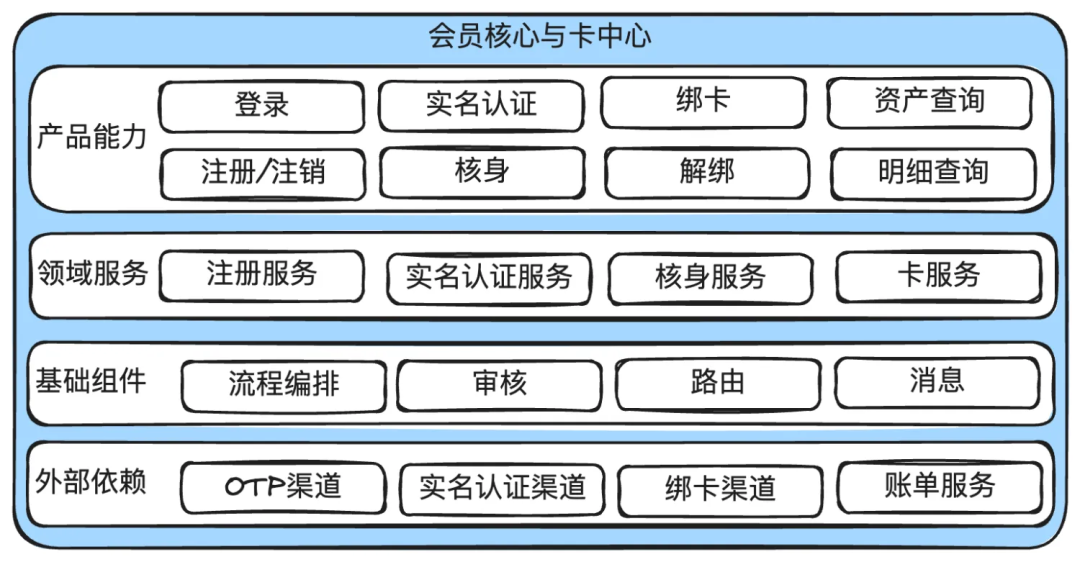

6. 会员平台

会员平台管理会员的生命周期，比如注册、注销、登录等。同时还提供核身服务（比如登录密码，支付密码，短信验证码等）、实名认证服务等。

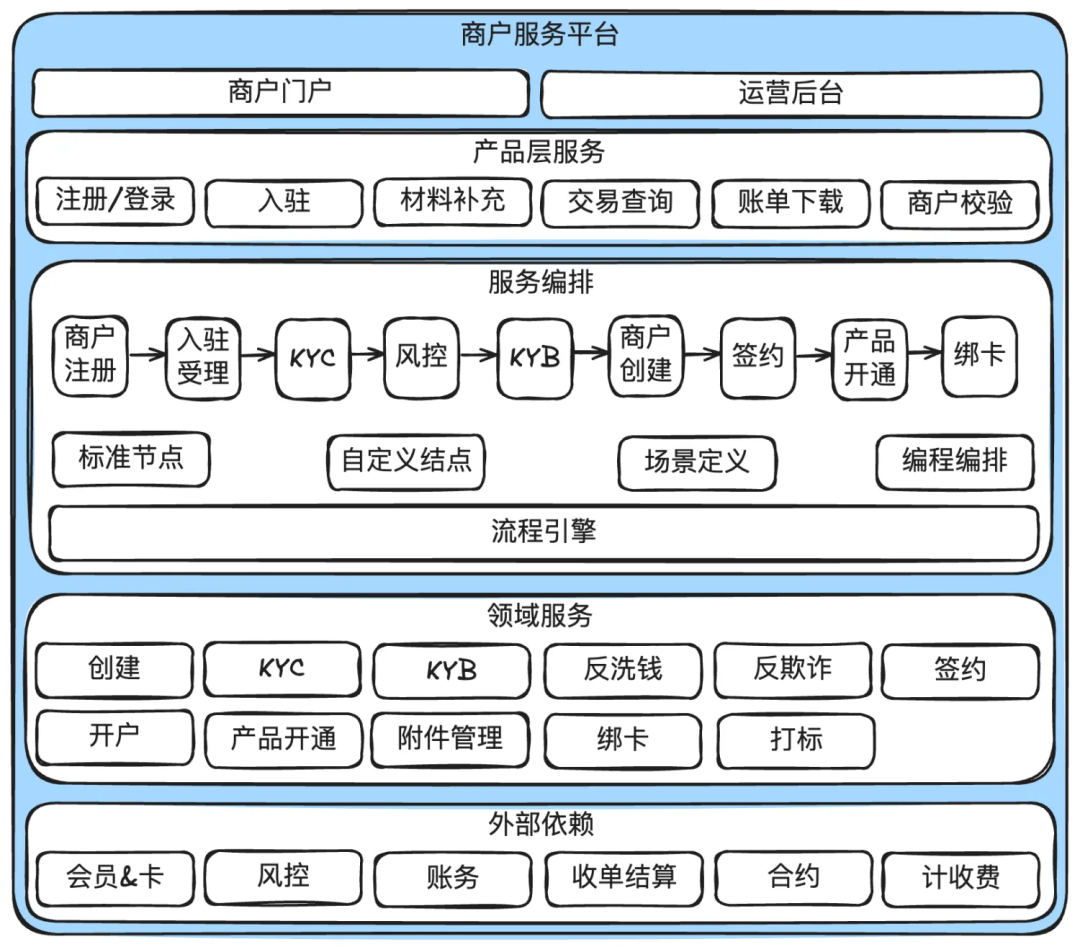

7. 商户平台

管理商户的入驻、登录、交易管理等。

商户平台负责管理商户的生命周期，包括入驻签约、KYB、交易管理等。

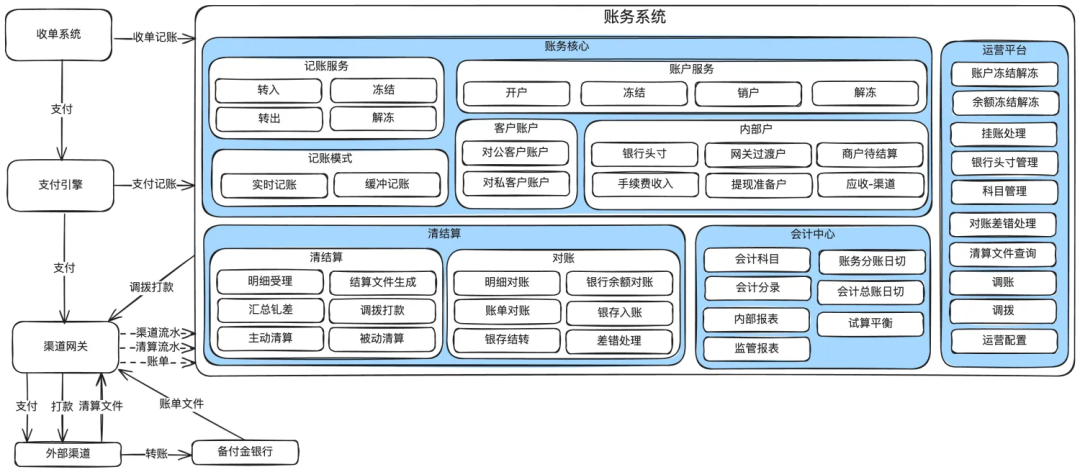

8. 账务中心

1. 资金账务：负责账户开立，记账等。
2. 会计中心：会计科目管理、分录管理、日切管理、报表等。
3. 对账中心：负责明细对账和资金对账。

账务负责账户管理，记账，对账等资金管理业务。里面还可以继续细分为账务核心，会计中心，清算结算等模块。

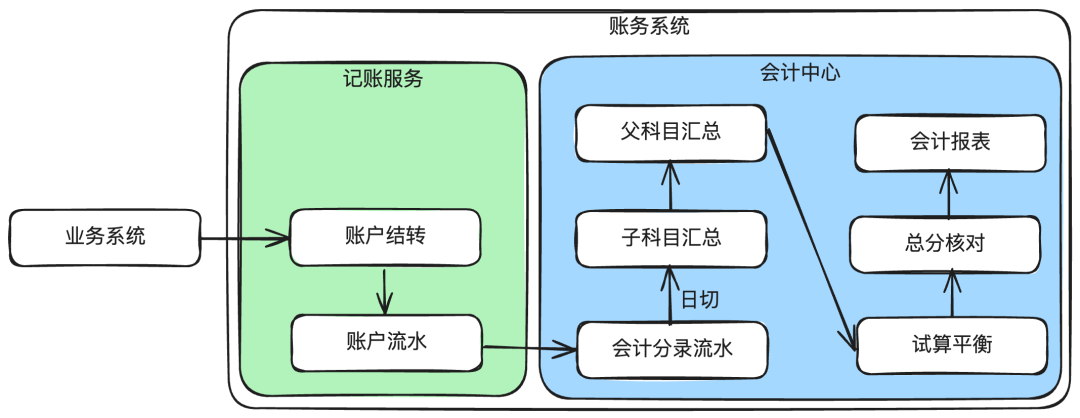

记账服务与会计中心简要关系

为便于理解，这里做了极简化处理。

记账服务负责记账，主要关注账户余额变动等；会计中心负责会计核算，主要关注点在于会计分录、科目汇总、会计报表等。实际情况会比这个复杂。

9. 结束语

上面画的只是逻辑架构，顶多算是PPT架构师或画图架构师，离真正的落地还很远，不过对于讲清楚支付整体结构，抓住主要脉络是已经足够的。

本文作者“隐墨星辰”，深耕境内/跨境支付架构设计十余年。
