GPU算力爆发下的I/O瓶颈，是怎么一回事

为什么需要GDS？

现代AI与数据科学依赖数据驱动。在深度学习训练、科学模拟等高性能计算场景中，GPU需要持续高效地访问存储系统中的海量数据。随着数据集规模增长，GPU与存储设备间的高带宽、低延迟通信成为计算效率的关键。

I/O指数据在计算核心与外部设备间的传输过程。传统I/O架构由CPU主导，但随着计算重心转向GPU，存储I/O性能与GPU算力的差距日益凸显。GPU计算性能每代提升约1.5倍，而存储设备带宽增速明显滞后。高端GPU显存带宽可达3TB/s，顶级企业级NVMe SSD性能仅7GB/s（PCIe 4.0 x4接口理论极限），相差400倍以上。这种“存储墙”效应，导致GPU频繁陷入数据饥饿状态，使I/O成为制约系统性能的主要瓶颈。

图1 GPU、CPU与存储设备的带宽对比

在AI产业化落地的背景下，I/O性能优化已从技术课题转变为商业刚需。行业数据显示，AI训练任务中30%以上时间耗费在数据加载环节。要突破这一瓶颈，需硬件技术（如GDS、CXL等）与软件技术（如智能预取、存算融合等）协同创新。

GDS的核心优势

GDS技术实现存储设备与GPU显存的端到端直连传输，绕过传统I/O路径中CPU管控的数据拷贝和内存缓冲，带来以下优势：

• 更低的延迟：减少数据传输环节，I/O延迟显著降低。

• 更高的带宽利用率：消除传统I/O路径（存储→内存→GPU）的两次数据拷贝，PCIe带宽利用率显著提升。

• 更少的CPU开销：CPU无需参与数据搬运，可专注于计算任务，减轻负担。

GDS如何工作？

GDS的核心目标是绕过CPU与主机内存的中转环节，在存储设备与GPU显存间建立端到端直连通道，消除传统I/O路径中的冗余数据拷贝与CPU性能瓶颈。其实现依赖DMA、PCIe P2P及内存一致性模型等底层技术协同支持。在实践中，GDS通常会与GPUDirect技术栈中的其他技术协同，构建完整的端到端加速框架。

GDS前置技术

DMA直传：硬件卸载数据搬运

DMA技术是构建GDS硬件直传架构的核心基础组件，为设备间直接数据传输提供了底层硬件通道。DMA使外部设备能绕过CPU，直接与内存高效交换数据，减轻CPU负载并提升系统吞吐量。

在无DMA的系统中，数据传输完全由CPU中转调度，形成“CPU中心化”传输模式。一次“设备→内存”的数据传输过程中，CPU需执行4次数据拷贝操作，不仅浪费CPU计算周期（每字节传输都需消耗数十时钟周期），还会因频繁中断处理和上下文切换引入显著延迟。

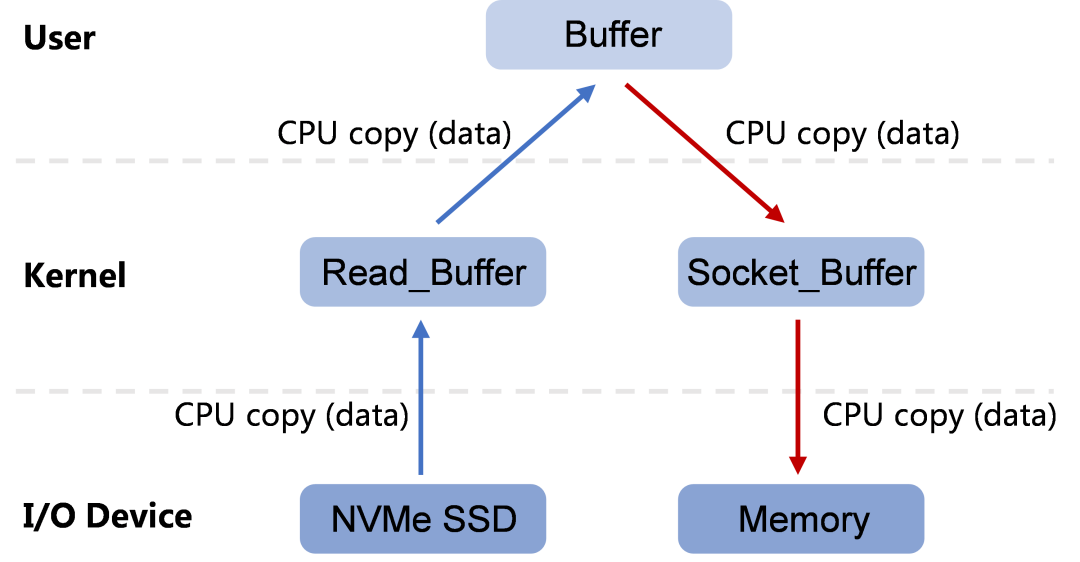

图2 无DMA参与的数据传输路径

DMA技术的本质是建立“设备与内存”的直接物理通道，通过专用硬件控制器（DMA控制器）卸载CPU的数据搬运职责。设备传输数据时，CPU只需完成内存分配、DMA控制器初始化等调度工作，便可返回其他计算任务。DMA控制器会独立完成“设备→内存”的数据传输，将CPU从繁琐的数据搬运工作中解放。

图3 DMA架构下的数据传输路径

PCIe P2P：设备直连通信

PCIe P2P（Peer-to-Peer）是GDS硬件直传架构的关键组成部分，其核心思路是重构设备互连架构，将存储访问从软件调度的传统模式转变为硬件直连的自主交互模式。PCIe P2P支持两个PCIe设备（如NVMe SSD和GPU）直接进行数据交换，绕过主机内存中转，进一步优化数据传输路径。

在存储设备到GPU显存的数据传输中，若仅依赖DMA技术，数据仍需经历“设备→内存→设备”的2次拷贝过程。GDS通过集成PCIe P2P协议，将DMA的数据传输能力从“设备-内存”扩展至“设备-设备”层级，消除主机内存缓冲带来的性能瓶颈。

PCIe P2P通信通过PCIe Switch实现多个端点设备（EP）间的内部路由。当SSD与GPU等端点设备需要传输数据时，PCIe Switch可建立点对点专属通道，绕过主机内存实现设备级直通传输。

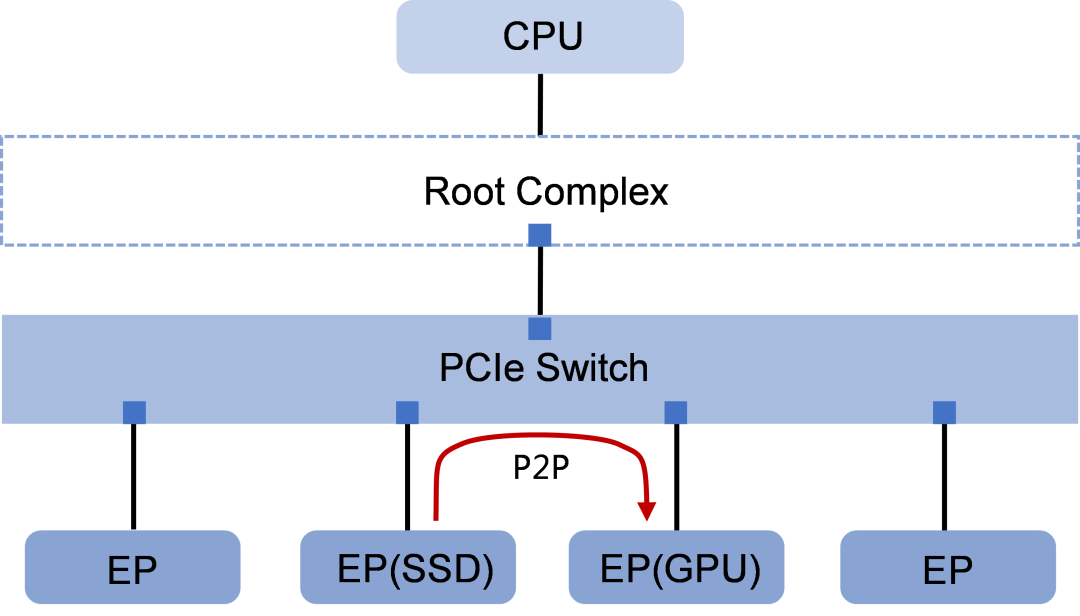

图4 PCIe P2P通信

•PCIe架构相关概念解释：

• RC（Root Complex，根复合体）：PCIe体系中的核心控制单元，扮演CPU与PCIe设备之间的总控枢纽角色。它直接集成在CPU或芯片组中，是PCIe拓扑的起点，负责管理所有PCIe域内的设备通信、地址转换和资源分配。

• EP（Endpoint，端点设备）：PCIe拓扑中的数据生产者或消费者，作为通信链路的起点或终点，不具备路由转发能力，典型设备如NVMe SSD、GPU加速卡、高速网卡等。

• PCIe Switch：PCIe（Peripheral Component Interconnect Express）架构中的多端口互连设备，功能类似于网络交换机，但专用于高速PCIe设备间的数据路由。它允许单个RC连接多个EP，并支持设备间的P2P通信。PCIe Switch还可实现PCIe通道扩展，实现系统的PCIe资源分配与优化。

内存一致性模型：跨设备数据完整性

内存一致性模型定义了多设备（如GPU、存储设备）协同访问共享数据的规则。在GDS技术中，存储设备直接与GPU显存交互，若缺乏一致性保障，可能引发以下问题：

• 脏读：存储设备向显存写入数据时，若操作被中断，GPU可能读取到新旧混合的“半更新”数据。

• 数据覆盖：多设备并发读写同一显存区域时，部分操作可能被覆盖或丢失。

• 陈旧数据：存储设备的缓存与GPU显存数据不一致，导致计算依赖错误值。

• 同步失效：传统依赖CPU的锁机制无法介入设备间的直接通信，需硬件自主维护一致性。

在GDS的数据传输过程中，内存一致性模型可确保存储设备、GPU显存、CPU内存之间的传输满足原子性（操作不可分割）、可见性（修改及时同步）和有序性（操作顺序全局一致），避免因缓存、PCIe传输延迟或并行操作导致的数据损坏或程序逻辑错误。GDS不依赖传统多核CPU的强一致性模型（如MESI协议），而是通过硬件协议与编程模型的协同设计确保内存一致性：

• 原子性保障：借助硬件支持的原子操作（如固定大小的原子写指令），确保关键数据传输不可分割，避免部分写入。

• 缓存一致性：通过厂商私有协议（如NVIDIA显存控制器与存储控制器的交互机制）实现缓存同步，确保存储设备与显存数据副本一致。特定场景需应用层显式控制（如CUDA流同步）。

• 有序性控制：使用内存屏障指令（如CUDA的“__threadfence()”函数）或硬件定义的顺序规则（如“写后读”语义），约束多设备操作的全局可见顺序。

• 无锁同步：基于硬件原子操作或设备间共享状态标记（如信号量），直接在GPU与存储设备间完成同步，数据传输阶段无需CPU介入。

内存一致性模型是GDS技术中保障数据访问正确性的基础，通过标准化设备间数据交互规则，解决了多设备直连场景下的核心冲突问题，使GDS能够兼顾性能与可靠性。

GDS运行机制

GDS的核心机制是通过DMA引擎和P2P等技术，在存储设备（本地或远程）与GPU显存间建立直连通道，消除传统路径中的冗余数据拷贝，实现存储与GPU间的高效直接读写。

传统I/O传输路径

在未使用GDS技术的传统GPU加速系统中，数据从存储设备到GPU显存的传输必须经过主机内存中转。虽然DMA技术实现了设备到内存的直接传输，但整体架构仍保持“CPU中心化”设计，主机内存中的回弹缓存（Bounce Buffer）作为数据中转站会临时存储待传输数据的副本，该流程包含两次数据拷贝操作：

• DMA传输阶段：存储设备（如NVMe SSD）通过DMA将数据传至主机内存的Bounce Buffer。此阶段CPU需完成内存分配、传输指令初始化等调度工作。

• 内存到GPU传输阶段：数据从Bounce Buffer经PCIe总线传至GPU显存。该阶段仍需CPU参与，通过调用专用API（如cudaMemcpy）管理传输过程，包括触发PCIe总线传输及处理地址转换/TLB维护等操作。

图5 传统I/O传输路径

GDS I/O传输路径

在采用GDS技术的GPU加速系统中，数据从本地存储设备（如NVMe SSD）到GPU显存的传输通过端到端直连架构实现，绕过CPU与内存的干预。其主要过程如下：

• 准备阶段：

ο 显存地址映射：GPU驱动程序分配显存空间，并将其物理地址映射到PCIe总线的地址空间（即生成PCIe总线地址，用于设备间寻址）。

ο DMA引擎配置：NVMe驱动访问存储设备的PCIe配置空间，将GPU显存的PCIe总线地址写入存储设备控制器的DMA目标地址寄存器，并设置传输相关参数。DMA引擎的配置目的是授权存储设备能够直接访问GPU显存，建立存储设备到GPU的端到端DMA通道。

相关概念解释：

显存空间：GPU专用的高速内存区域，用于存储图形或计算数据，独立于主机内存。

PCIe总线地址空间：PCIe设备间通信时使用的全局地址空间，用于标识设备在PCIe拓扑中的可访问内存或寄存器位置。

PCIe配置空间：每个PCIe设备内标准化的寄存器区域，用于保存设备的硬件能力描述（如支持的传输模式）、当前运行状态，并允许驱动程序在运行时动态修改设备功能（如启用DMA）。

存储设备控制器：存储设备内部的核心控制芯片或固件模块，负责协议解析、介质管理及DMA引擎控制等。

• P2P数据直传阶段：存储设备控制器通过DMA引擎发起传输，将数据经PCIe P2P链路直接写入GPU显存的PCIe总线地址。数据传输过程由存储设备控制器的DMA单元与GPU显存控制器协同完成，全程无需CPU调度或主机内存缓存，如图6所示。

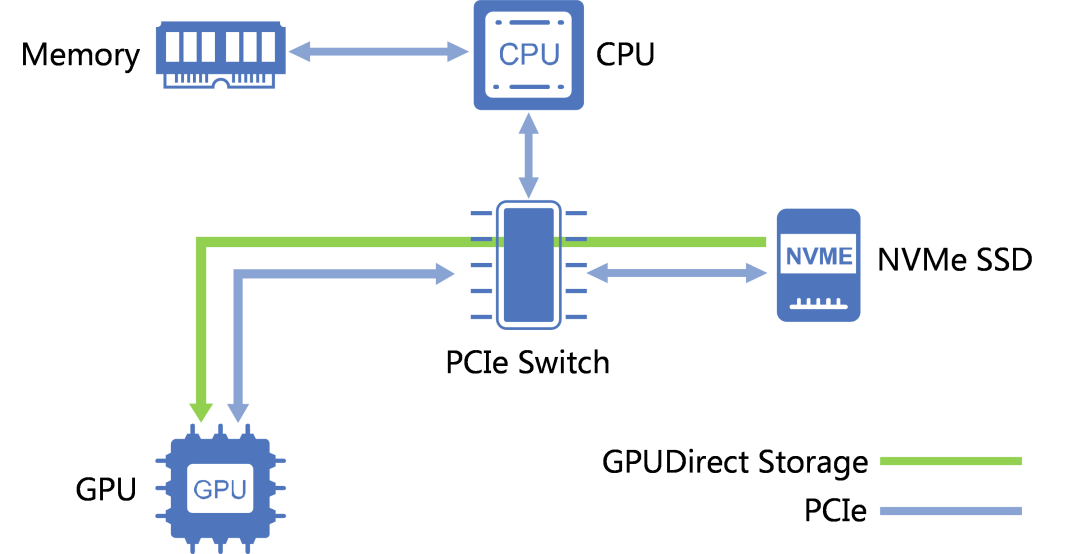

图6 GDS I/O传输路径

传统I/O路径与GDS I/O路径对比

表1 传统I/O路径与GDS I/O路径对比

GPUDirect协同加速

GPUDirect是NVIDIA推出的一系列技术，旨在消除或降低GPU与系统组件（如网络设备、存储设备、多GPU集群和视频采集设备等）间的数据传输延迟与带宽瓶颈。除了专注于存储I/O加速的GPUDirect Storage（GDS）技术外，GPUDirect的核心技术还包括：

• GPUDirect RDMA：实现网络设备直通GPU显存

• GPUDirect P2P：实现多GPU显存直通互连

• GPUDirect Video：实现视频流与GPU显存无缝对接

通过GPUDirect系列技术的协同工作，可以充分释放PCIe/NVLink的带宽优势，扩展GPU加速计算的应用范围，形成更加完整的异构计算加速解决方案。

GPUDirect RDMA

RDMA（Remote Direct Memory Access，远程直接内存访问）是一种网络通信协议，支持跨节点的内存直接访问能力，通过将数据传输任务卸载至网卡硬件实现零拷贝和低延迟通信。GPUDirect RDMA基于此协议，使GPU能够通过PCIe/NVLink总线直接与网络设备（如InfiniBand网卡）通信，从而允许RDMA网卡绕过主机内存直接访问GPU显存。

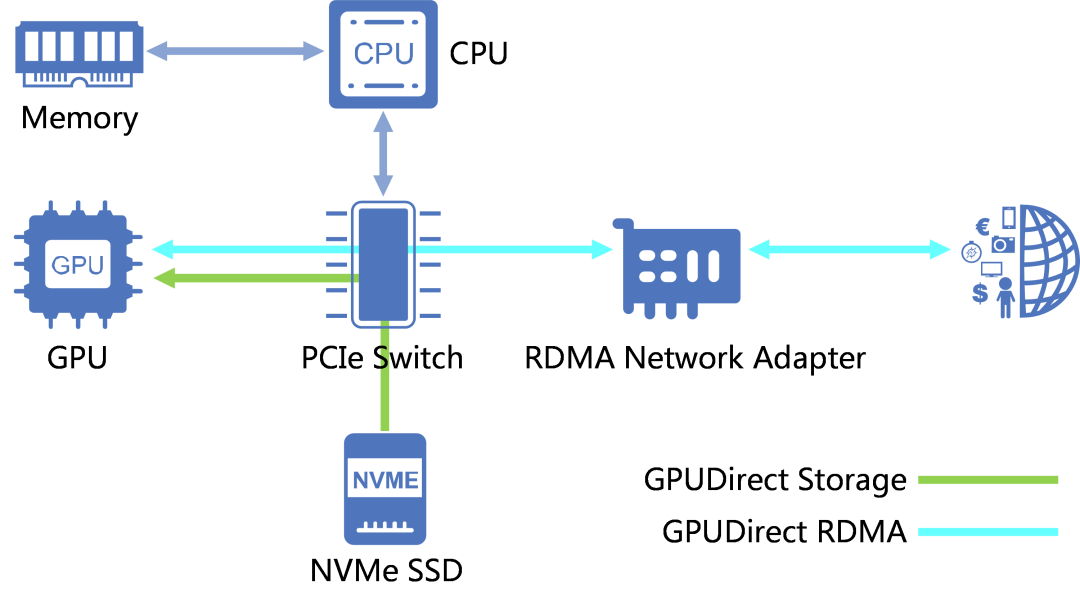

图7 GPUDirect RDMA

GDS可与GPUDirect RDMA协同工作，构建跨节点的高效端到端零拷贝数据通路。GDS负责将存储数据直接加载至GPU显存，GPUDirect RDMA则将计算结果直接从显存传输至网络设备，从而实现“存储→计算→网络”全链路加速，提升AI训练、实时推理等场景的数据吞吐效率。

图8 GPUDirect RDMA与GDS协同工作

GPUDirect P2P

GPUDirect P2P（Peer-to-Peer，点对点）是NVIDIA基于PCIe P2P标准在GPU架构上实现的优化扩展，支持同一主机内的多块GPU通过PCIe/NVLink总线直接读写彼此显存，无需通过主机内存中转，实现多GPU数据分发加速。

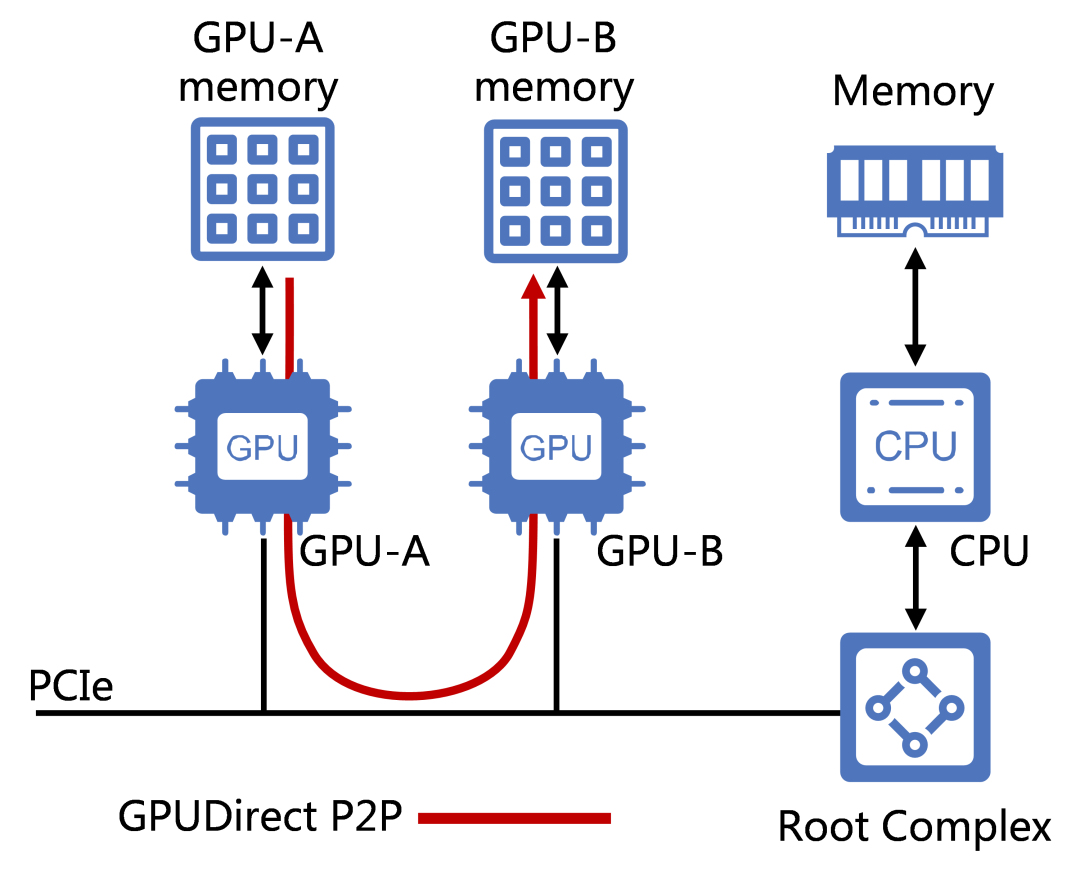

图9 GPUDirect P2P

GPUDirect Video

GPUDirect Video是NVIDIA针对视频流处理优化的硬件直连架构，基于DisplayPort/HDMI协议扩展，支持视频采集设备（如工业相机、视频采集卡）与GPU显存建立直接传输通道。该技术允许视频输入/输出设备绕过主机内存，通过PCIe总线直接读写GPU显存，实现视频流的零拷贝处理。

图10 GPUDirect Video

在视频分析场景中，GPUDirect Video可与GPUDirect RDMA形成处理闭环：视频流通过GPUDirect Video直入显存，经CUDA核处理后，由GPUDirect RDMA直出至网络设备。同时支持与GPUDirect P2P结合，实现多GPU间的视频流帧同步分发。

开发者如何应用GDS技术？

NVIDIA为开发者提供了CUDA和cuFile API两大核心组件，简化了GDS技术的实现与应用。

• CUDA作为通用计算平台，提供完整的GPU计算任务编排能力，开发者可基于其线程模型、内存管理及流式执行机制高效调度计算资源。

• cuFile API专注于实现存储设备与GPU显存的物理层直连.开发者可通过专用接口轻松建立存储设备与GPU显存之间的直接数据传输通道，无需关心底层协议细节。

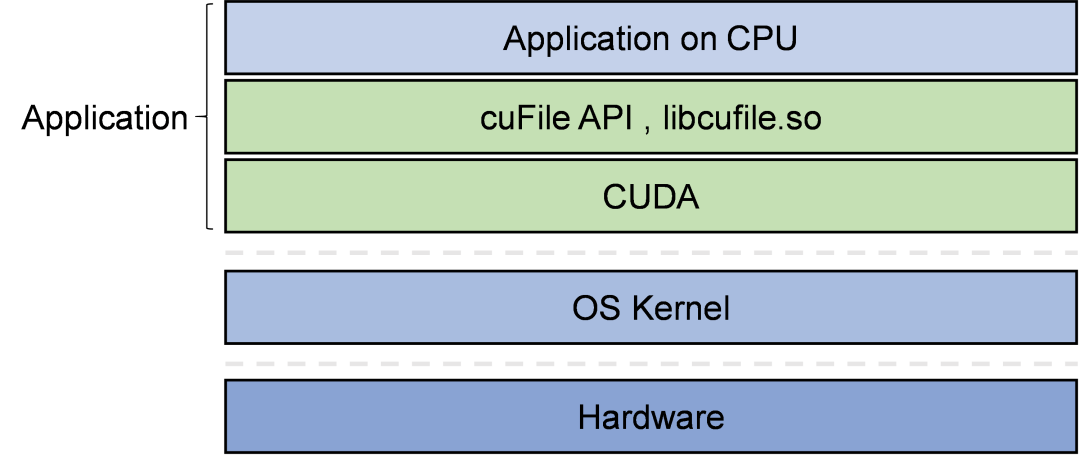

图11 NVIDIA CUDA与cuFile API

CUDA：GPU并行计算的核心平台

CUDA（Compute Unified Device Architecture）是NVIDIA推出的通用并行计算平台与编程模型，使开发者能够通过C/C++等高级语言高效利用GPU的大规模并行计算能力。CUDA可将复杂计算任务（如矩阵运算）分解为并行子任务，并动态分配给GPU的数千个计算核心执行，显著提升计算性能。同时，CUDA提供了多种现成的加速库（如cuBLAS数学库、cuDNN深度学习库），可大幅降低开发复杂度。在GDS技术架构中，CUDA一方面作为核心计算引擎处理并行计算任务，另一方面其底层驱动接口为cuFile API提供包括显存地址空间管理、DMA传输权限控制等关键支持。

cuFile API：存储直连的编程接口

cuFile API是NVIDIA为GDS设计的用户态编程接口（核心库为libcufile.so）。开发者可利用cuFile API协调GDS驱动程序，触发存储设备绕过CPU和主机内存，直接读写GPU显存。其核心机制为：

• 硬件级传输控制：基于PCIe P2P与DMA技术，通过cuFileRead/cuFileWrite函数直接调度存储设备（如NVMe SSD）与GPU显存间的数据传输，规避传统I/O路径中的内存拷贝，最大化利用PCIe/NVLink带宽。

• 自动化资源管理：自动处理GPU显存物理地址映射、DMA缓冲区注册及NVMe命令队列配置，开发者仅需指定显存虚拟地址（VA）、文件偏移量和传输长度，即可实现存储与显存的端到端精准传输。

GDS有哪些应用价值？

GDS技术的核心价值主要可体现在以下方面：

• 提升数据传输性能与稳定性

ο 存储与GPU之间的数据传输带宽可提高2倍～8倍。

ο 端到端数据传输延迟大幅降低。（在NVIDIA官方的性能展示示例中，端到端延迟降低了3.8倍）

ο 显式直接传输机制规避了传输故障，高GPU并发场景仍能维持稳定的低延迟表现。

ο 配合GPUDirect RDMA技术，可大幅提升远程存储与GPU间的访问性能。

• 优化系统资源利用

ο 充分利用存储端DMA引擎，大幅降低CPU负载，并且不影响GPU负载。

ο 充分发挥GPU在计算和I/O带宽方面的双重优势。

ο 具备多源带宽聚合能力，内存、本地存储和远程存储多源并发传输时，传输带宽可以叠加，逼近GPU总带宽上限。

GDS有哪些典型应用场景？

大规模AI模型训练

千亿级参数模型的训练需持续加载海量分布式数据集，传统数据传输需经过存储、CPU内存、GPU显存的多级中转。由于CPU处理环节存在带宽瓶颈与额外开销，导致GPU计算单元频繁空闲等待，严重影响训练效率。

GDS通过存储到GPU显存的直通传输架构，绕过CPU内存的中转环节，使得训练数据分片能够直接加载至GPU。例如，在视觉模型训练中，分布式存储中的图像数据可通过高速网络协议直传至GPU，显著降低数据加载延迟并提升GPU利用率。

高精度科学仿真

流体力学、核物理等仿真需处理大规模时空网格数据，传统方法因CPU内存容量限制，需频繁读写存储设备，且CPU到GPU的数据搬运延迟成为性能瓶颈，难以满足实时迭代需求。

GDS支持仿真数据从存储集群直接传输至GPU显存，通过预分配显存资源和异步传输机制，实现数据传输与计算任务的重叠。例如，在瞬态仿真场景中，流场数据通过直通方式加载至GPU，结合多GPU间的直接数据交换能力，减少中间数据回写，显著提升仿真迭代速度与扩展效率。

实时医学影像重建

医学影像设备生成的高速动态数据需实时处理，传统流程因CPU中转和多次内存拷贝导致延迟过高，无法满足手术导航等实时性要求；历史影像调阅时的大规模数据加载也存在响应缓慢问题。

GDS建立医疗设备与GPU显存的直连通道，使原始数据可直接映射到GPU进行实时重建与分析。例如，在影像设备的数据管线中，原始信号通过直通传输进入GPU，结合显存分区管理技术，同时支持实时处理与历史数据的快速加载，显著缩短端到端延迟和三维渲染准备时间。

高频量化交易分析

高频交易需在极短时间内处理TB级行情数据，传统方案依赖CPU聚合数据后再传输至GPU，导致延迟波动和带宽瓶颈，难以支撑实时风险计算与策略更新。

通过直通式数据传输架构，GDS能够同时将来自不同存储层级的金融数据（包括内存中的实时交易数据和存储设备中的历史市场数据）直接并行加载至GPU显存，使得多源异构金融数据能够在GPU计算单元中实现高效融合处理，显著提升了高频交易分析、实时风险建模等复杂金融场景的数据处理效率，同时保证了计算过程的低延迟稳定性。

自动驾驶数据湖处理

自动驾驶产生的多模态传感器数据需高效预处理，传统流程因CPU处理速度不足导致数据准备耗时过长，且多传感器数据同步精度不足影响模型训练效果。

GDS构建从存储到GPU的直通处理流水线，例如将点云、视频流等原始数据直接加载至GPU显存，利用并行计算能力完成解码、滤波等操作。同时通过硬件级时间戳机制实现多传感器数据的纳秒级同步，显著提升处理速度与多模态融合精度，减少训练管线中的资源浪费。
