LH32M0G3的 ADC 性能上限（含竞品对比）

云深无际

发布于 2026-01-07 12:50:03

2350

文章被收录于专栏：云深之无迹云深之无迹

昨天的小 MCU，看起来大家是非常感兴趣的，那我就再给大家写一点详细的内容。这个 MCU主要解决的是对体积要求高，成本敏感的传感器客户，价格很美。

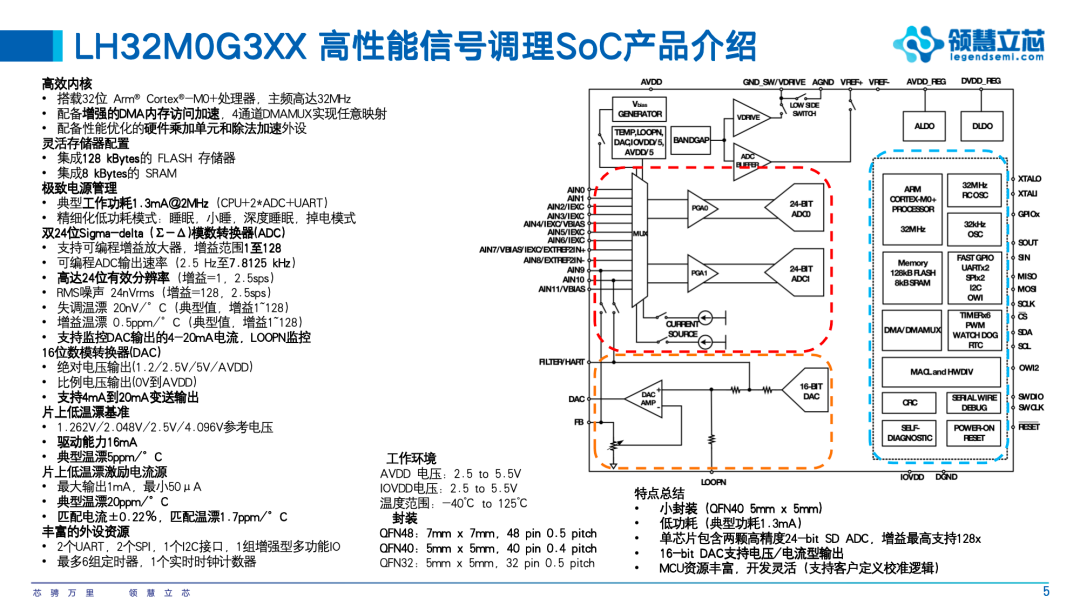

领慧立芯新品：LH32M0G3XX（完整单芯片高性能采集系统）

这 PPT 做的有点太挤了，特性太多了

首先这样的 MCU 其实也不是独此一家，竞品也有，所以就先给大家看看一些竞品的对比吧！

基本信息 (MCU Core & 系统)

项目	LH32M0G3XX	ADuCM360	MAX32675C	RX23E-A	SD25F201	NSA2860
电源电压	2.5–5.5 V	1.8–3.6 V	2.7–3.3 V	1.8–5.5 V	1.8–5.5 V	3–5.5 V
MCU 内核	Cortex-M0+	Cortex-M3	Cortex-M4F	RXv2	平头哥E801	不开放内核
主频	32 MHz	16 MHz	12 MHz	32 MHz	7.3728 MHz	?
典型功耗	1.3 mA@2MHz	1 mA@500 kHz	2.1 mA@4MHz	1.6 mA@1 MHz	2 mA@?	1.5 mA@?
DMA 通道	4	12	8	4	3	N/A
硬件乘法加速	Y	N	N	Y	N	?
Flash	128 KB	128 KB	384 KB	256 KB	64 KB	EEPROM
SRAM	8 KB	8 KB	160 KB	32 KB	4 KB	N/A
通信接口	2×UART, 2×SPI, 1×I²C	1×UART, 2×SPI, 1×I²C	4×UART, 2×SPI, 3×I²C	4×UART, 1×SPI, 1×I²C	1×UART, 1×SPI, 1×I²C	1×SPI, 1×I²C
1-Wire	Y	N	N	N	N	N
定时器	2 多功能+2 基础+1 低功耗	2+PWM 外设	4+2 低功耗	6	1	N/A

ADC 特性

项目	LH32M0G3XX	ADuCM360	MAX32675C	RX23E-A	SD25F201	NSA2860
24-bit ΣΔ ADC 数量	2	2	2	2	2 (PADC, TADC)	2 (PADC, TADC)
差分/单端输入数	6 diff / 12 single-end	6 diff / 12 single-end	6 diff / 12 single-end	6 diff / 12 single-end	3 diff / 7 single-end	1 diff / 2 single-end
数据速率 (SPS)	2.5–7812.5	3.5–3906	4–15360	7.6–15625	2.5–1200 (PADC)	2.5–2400 (PADC)
PGA 增益	1–128	1–128	1–128	1–128	1–256 (PADC), 1–8 (TADC)	1–256 (PADC), 1–4 (TADC)
失调漂移 (gain=1–128)	20	230	50	60	10 (PADC)	5 (PADC)
增益漂移 (gain=1–128)	20 ppm/°C	±20 ppm/FSR	±15 ppm/FSR	±20 ppm/FSR	±10 ppm/FSR (PADC)	±15 ppm/FSR (PADC)
ENOB (gain=1)	23.2 bit @10 Hz	21.1 bit @3.53 Hz	17.3 bit @16.8 Hz	22.2 bit @10 Hz	22.7 bit @2 Hz (PADC)	22.4 bit @10 Hz (PADC)
积分非线性 (gain=128)	±10 ppm/FSR	±20 ppm/FSR	±15 ppm/FSR	±20 ppm/FSR	±10 ppm/FSR (PADC)	±15 ppm/FSR (PADC)

基准源 / 恒流源

项目	LH32M0G3XX	ADuCM360	MAX32675C	RX23E-A	SD25F201	NSA2860
内置 Vref (温漂)	±5 ppm/°C	±5 ppm/°C	±50 ppm/°C	±10 ppm/°C	±10 ppm/°C	±5 ppm/°C
Vref 档位	1.262/2.048/2.5/4.096 V	1.2/2.5 V	1.024/1.5/2.048/2.5 V	2.5 V	2.5/4.096 V	2.5/4 V
Vref 精度	20 ppm/°C	100 ppm/°C	33 ppm/°C	25 ppm/°C	24 ppm/°C	40 ppm/°C
激励电流源	±0.22 %	±0.5 %	±0.5 %	±0.2 %	±0.55 %	±1 %
激励电流漂移	1.7 ppm/°C	50 ppm/°C	10 ppm/°C	5 ppm/°C	14.8 ppm/°C	40 ppm/°C

DAC 特性

项目	LH32M0G3XX	ADuCM360	MAX32675C	RX23E-A	SD25F201	NSA2860
分辨率	16 bit	12 bit	12 bit	N/A	N/A	N/A
输出满量程	1.2/2.5/5/AVDD	Vref	VDD	N/A	1.2/3.3/5/AVDD	1.2/2.4/8/AVDD
INL	±6 LSB	±3 LSB	±1 LSB	N/A	±10 LSB	±10
DNL	±0.8 LSB	±0.5 LSB	±1 LSB	N/A	±1 LSB	±1
4–20 mA	Y	N	N	N	Y	Y
LOOPN 监测	Y	N	N	N	Y	N

封装

型号	封装
LH32M0G3XX	QFN48 (7×7 mm), QFN40 (5×5 mm)
ADuCM360	72 LGA (8×8 mm)
MAX32675C	QFP (7×7 mm)
RX23E-A	QFN40 (5×5 mm)
SD25F201	SSOP16/TSSOP20/QFN20
NSA2860	?

           MCU  Total_Score  ENOB(bit)  PGA_Max  Ref_Temp(ppm/°C)  \
0  LH32M0G3XX         4.95       23.2      128                 5
1    ADuCM360         1.87       21.1      128               100
2   MAX32675C         3.53       17.3      128                33
3     RX23E-A         3.79       22.2      128                25
4    SD25F201         3.53       22.7      256                24

   Excite_Drift(ppm/°C)  DAC_Bits  SRAM(KB)  Flash(KB)  Power_mA
0                   1.7        16         8        128       1.3
1                  50.0        12         8        128       1.0
2                  10.0        12       160        384       2.1
3                   5.0         0        32        256       1.6
4                  14.8         0         4         64       2.0

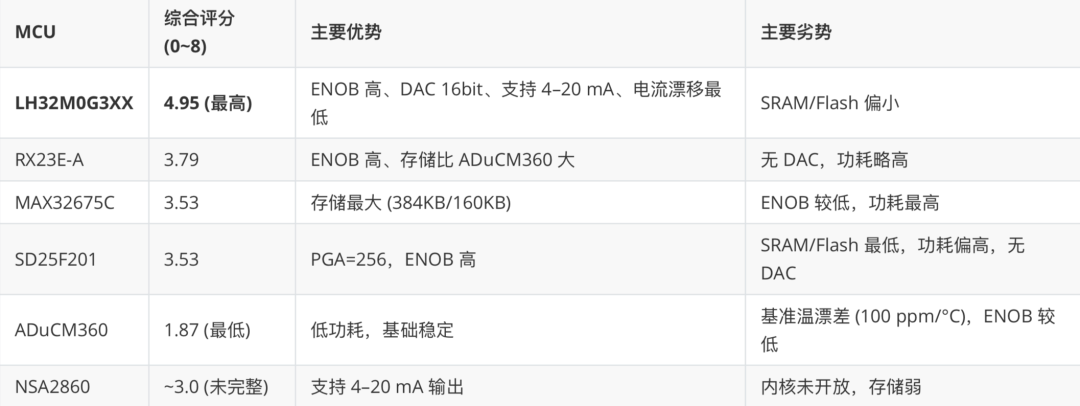

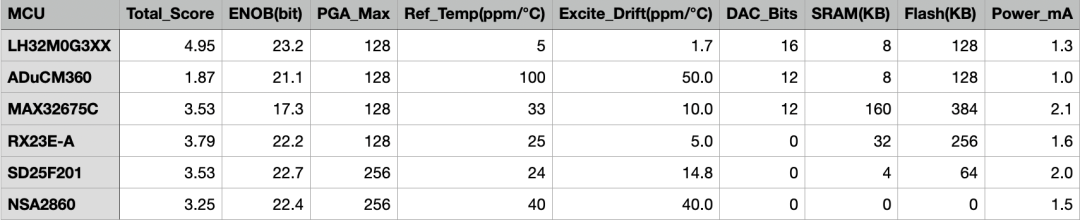

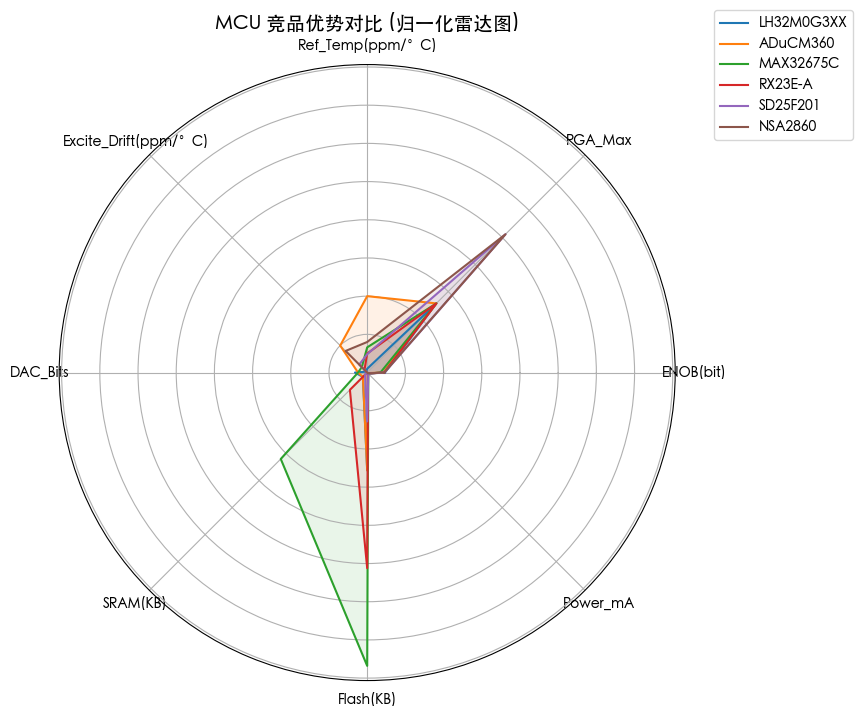

MCU竞品优势/劣势评分表

总评分 (综合考虑 ENOB、PGA、基准漂移、激励漂移、DAC、存储、功耗等)

image-20250824152833562

LH32M0G3XX (蓝色)：在 ENOB、Ref 温漂、Excite 漂移、DAC、功耗上全面领先 → 非常适合高精度测量 + 工业变送。

MAX32675C (绿色)：内存资源非常强，但 ADC 性能较弱 → 偏向高计算负载应用。

RX23E-A (红色)：ENOB 高，算是“纯 ADC 强项”，但缺乏 DAC。

SD25F201 / NSA2860：在 PGA、工业特性上有亮点，但整体偏向专用芯片。

ADuCM360 (橙色)：作为老牌方案，功耗低，但精度和基准源性能明显落后。

如果目标是 高精度传感测量 (RTD/热电偶/桥式传感器) + 工业现场变送 (4–20 mA/HART) → LH32M0G3XX 最优。

如果目标是 大存储 + 较多外设 + 通用 MCU → MAX32675C 更合适。

如果目标是 仅高精度 ADC，不关心 DAC/变送 → RX23E-A 或 SD25F201。

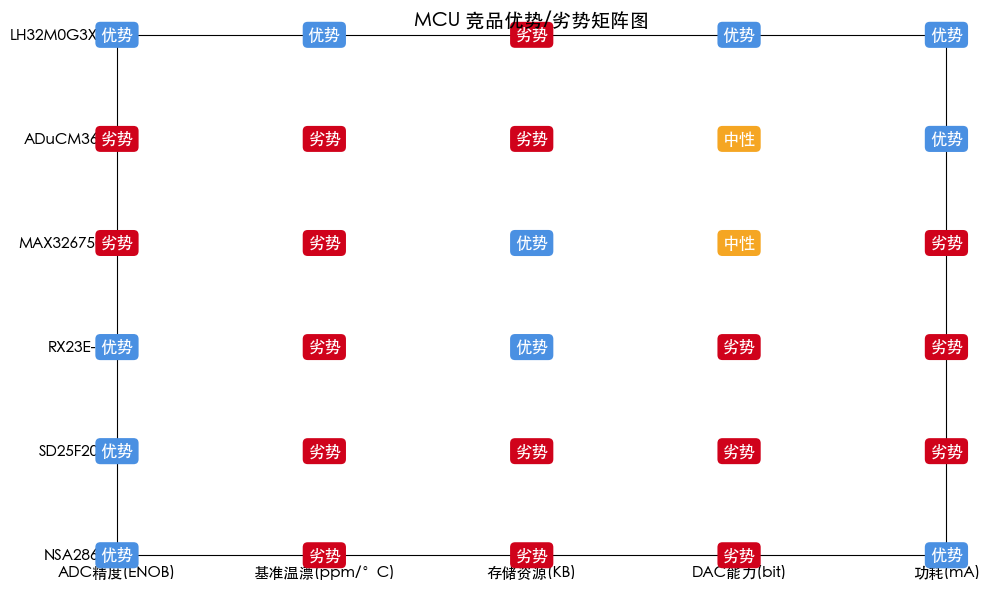

MCU 竞品优势/劣势矩阵图

蓝色 = 优势（性能突出）

红色 = 劣势（表现较弱）

橙色 = 中性（一般，既不是明显优势也不是明显劣势）

LH32M0G3XX：在 ADC 精度、基准温漂、DAC、功耗 上全面占优 → 最适合高精度工业测量。

ADuCM360：功耗优势，但 ENOB 与基准漂移差，属于老一代产品。

MAX32675C：存储资源巨大（优势），但 ADC 精度、基准漂移、功耗偏弱。

RX23E-A：ADC 精度高，但无 DAC，功耗也偏高。

SD25F201：ADC 精度高，但 存储/功耗/DAC都是短板。

NSA2860：ADC 精度高，有 4–20 mA 输出（工业友好），但存储几乎没有，内核不开放。

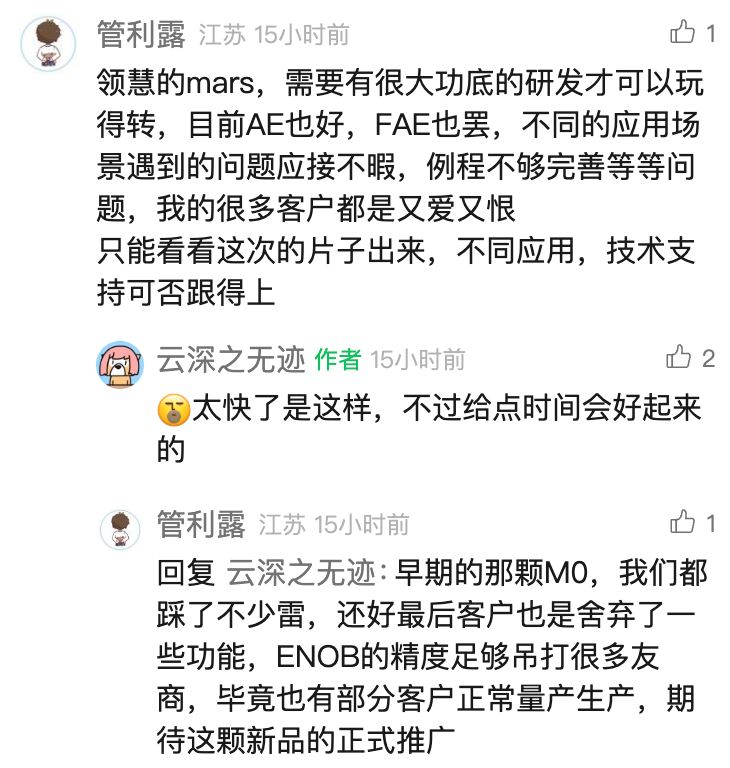

我觉得这个朋友的留言写的很好

领慧的强项就是ADC 这块，MCU 其实是个系统工程，而且也没有出几颗，有问题也正常，这个我之后如果有时间会修一些 bug。

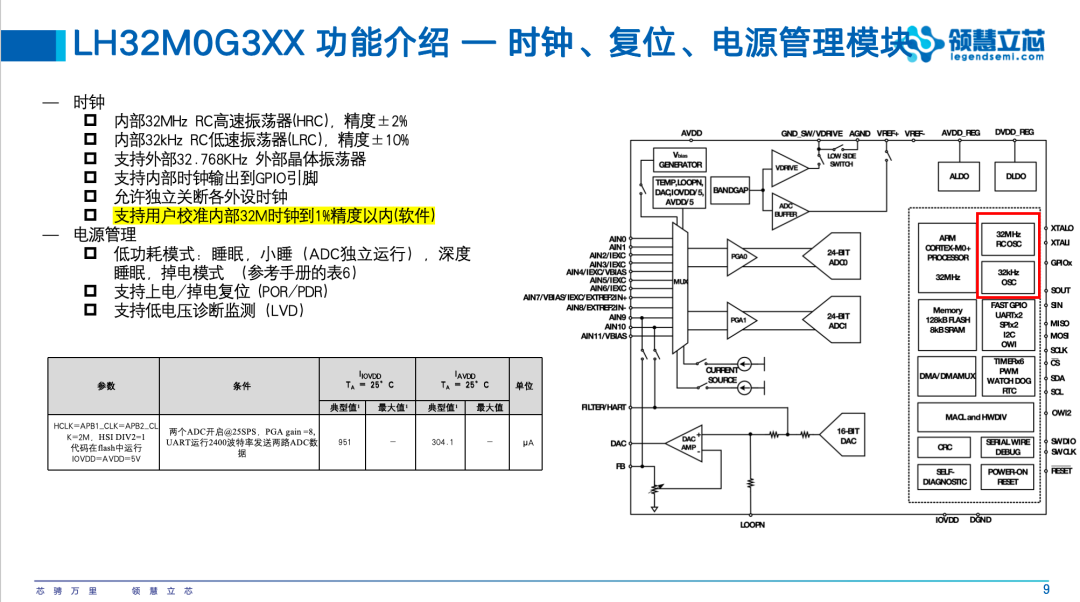

这个校准可以少一个晶振

CW32 这块做的很不错，我这边的手册死活下载不小来，那就算了：

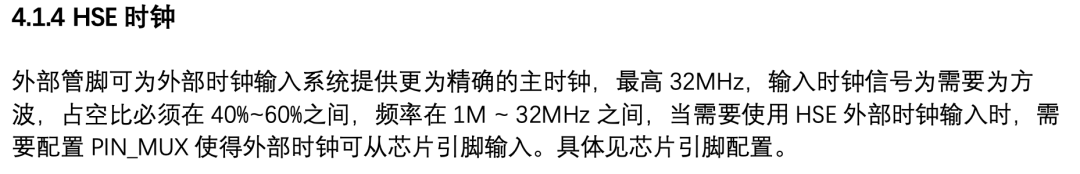

也可以别的时钟接进来做 MCU 的时钟

信号链这个事情很复杂，所以我这里想要综合的分析一下，这份手册只对 ADC（含两路：ADC0/ADC1）给出了成体系的噪声参数；其他模拟外设（DAC、基准、激励电流源、VBIAS、温度传感器等）未给出定量的噪声指标。

片上基准与传感器供电

片上基准/驱动：1.262/2.048/2.5/4.096 V 可选，带驱动缓冲、最大 16 mA 驱动，可作为 ADC 参考或外部传感器供电；VDRIVE 与 GND_SW 复用到引脚，可做比例测量（ratiometric）/开关供电。典型温漂 5 ppm/°C。

热电偶偏置(VBIAS)：片上 AVDD/2 偏置，一次只能路由到一个模拟输出，防止通道间串扰。

激励电流：两路、50 µA–1 mA、可路由到多路 AIN，用于 RTD/桥式等有源激励场景；可并联到同一引脚提高电流。

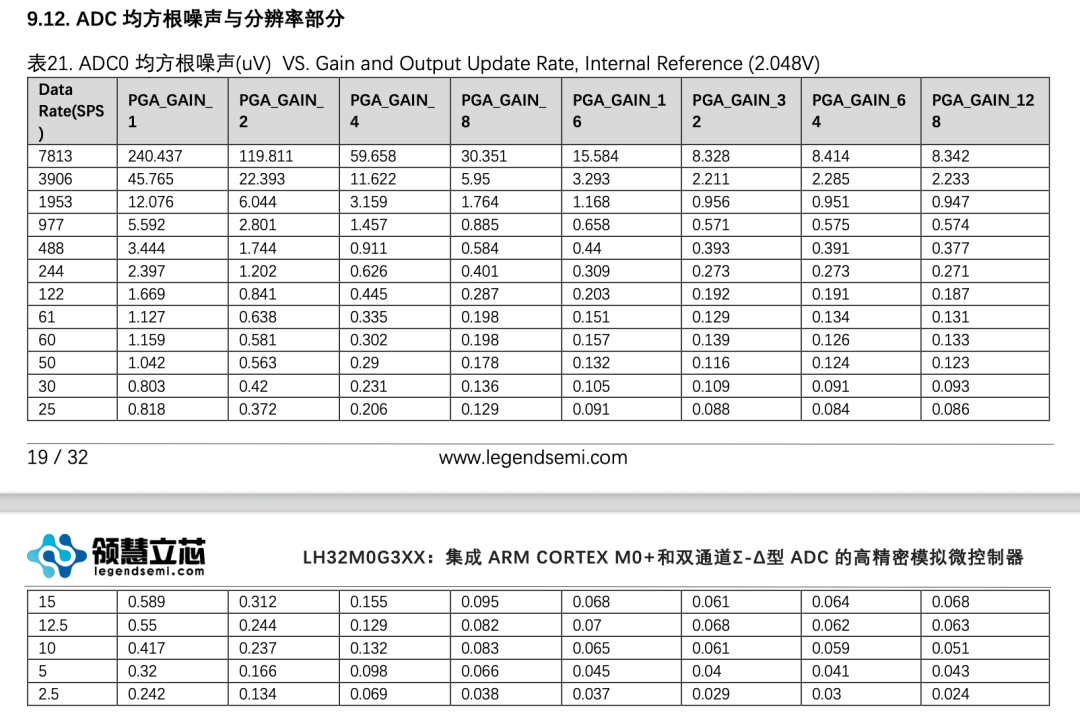

ADC 噪声（RMS，输入等效，单位 μV）

ADC0 噪声（RMS, μV @ 内部 2.048V 参考）：随 SPS 降低、PGA 增大而减小。

最差：7813 SPS、PGA=1 → 240.437 μV；PGA=2 → 119.811 μV；PGA=4 → 59.658 μV …（完整行见表）

较低速典型：488 SPS、PGA=64 → 0.393 μV；PGA=128 → 0.377 μV。

低速极限：122 → 61 SPS 继续下降到 ~0.129–0.187 μV（高增益）区间。

更低速（30 SPS）：PGA=64/128 约 0.091–0.093 μV。

ADC1 噪声（RMS, μV @ 内部 2.048V 参考）：数值与 ADC0 同量级，趋势一致：

最差：7813 SPS、PGA=1 → 240.139 μV；PGA=2 → 122.258 μV；PGA=4 → 61.252 μV …（完整行见表）

中等速：977 SPS、PGA=64 → 0.549 μV；PGA=128 → 0.547 μV。

低速极限：2.5 SPS、PGA=128 → 0.024 μV（本表最小值）。

规律：

SPS↓ ⇒ 噪声↓（Σ-Δ+数字滤波积分更长，带宽更窄）。

PGA↑ ⇒ 输入等效噪声↓（前端放大把同一内部噪声折算到输入更小）。两路 ADC 的输出速率范围为 2.5 SPS–7812.5 SPS（滤波器相关），参数表也明确把分辨率/噪声“参见均方根噪声与分辨率部分”。

hh，看了我的就不用看这个了

ENOB（有效位数）与采样率 / PGA

代表性性能（ENOB 读数）

注意：以下均来自 Pre.D 的 ENOB 表，设计时以最终版为准。

高带宽端：ODR≈7.813 kSPS 时，ADC0/1 的 ENOB 约 14 bit（低增益段）。

中速：ODR≈977 SPS 时，低增益下 ≈19.5 bit（ADC0/1 均类似）。

低速高分辨：ODR≈61–50 SPS，可到 ≈21.7–21.9 bit（随增益不同略有差异）。

最慢端：ODR 2.5 SPS，表中给到 ≈24 bit（理论极限/平均后的有效位数解读要结合实际噪声与带宽）。

要采几百 Hz 带宽的微伏级信号（比如 400 Hz），就落在 kSPS 级 ODR，对应 ENOB ≈ 18–19.5 bit 区间；若是低带宽静态/慢变量（应变、温度、桥式），把 ODR 拉低到 61–122 SPS，ENOB 可上到 ~21–22 bit。

ADC0 ENOB：例如 30–7813 SPS、PGA=1–128 的 ENOB 均列出；低速/高 PGA 时 ENOB 高（>21 bit），高速/低 PGA 时 ENOB 低（≈14 bit）。

ADC1 ENOB：趋势相同；例如 30–7813 SPS 全部列出，数值与 ADC0 极为接近。

片内基准电压源：给了初始精度、温漂（5 ppm/°C）、负载调整率（2.5 μV/mA）、电源抑制（94 dB）等，但没有噪声（nV/√Hz 或 RMS）指标。

温度传感器：给了精度 ±3 °C、灵敏度代码/°C，无噪声指标。

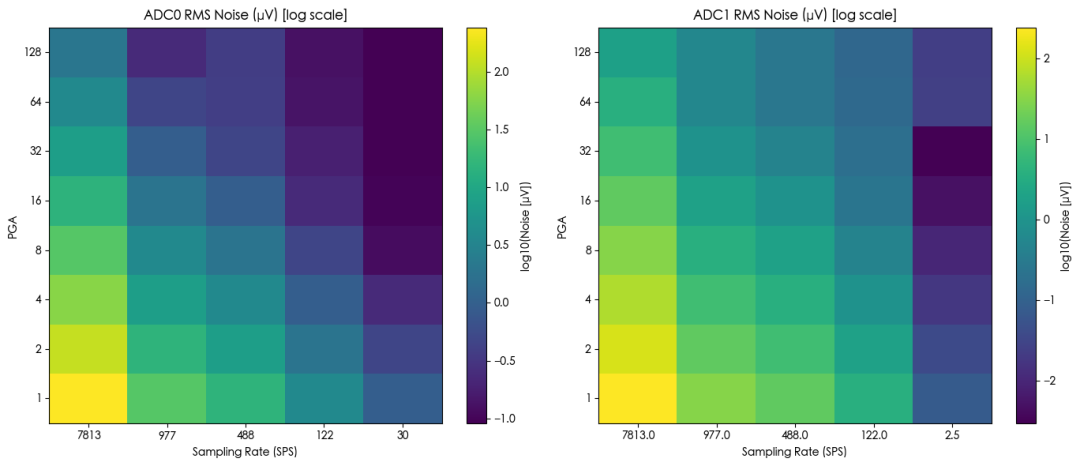

给出了 ADC0 与 ADC1 的输入等效噪声（RMS μV）的可视化结果：

横轴：采样率（SPS）

纵轴：PGA 增益

颜色：噪声大小（对数刻度，颜色越深噪声越大）

可以直观看到：

采样率越高，噪声越大（7813 SPS 处为百 μV 量级）。
PGA 越大，噪声越低（PGA=128 时能降到 0.02–0.1 μV）。
ADC0 与 ADC1 的趋势相同，差别主要在低速高增益时 ADC1 噪声更小（极限值 0.024 μV rms）。

算算测量的范围：

最强信号（满量程、可不失真采入的上限）

选择最大内部参考 4.096 V、最小增益 PGA=1：差分满量程：±VREF/G = ±4.096 V（即 8.192 Vpp）。

用Vcm≈AVDD/2 做共模（例如 AVDD=5.5 V → Vcm≈2.75 V），每个引脚摆幅为 ±(Vdiff/2)=±2.048 V：

V+ 最高 ≈ 2.75 + 2.048 = 4.798 V < AVDD+0.05，

V− 最低 ≈ 2.75 − 2.048 = 0.702 V > AGND−0.05，满足引脚绝对电压限值要求。

结论：最强可测差分信号（不削顶）为 ±4.096 V（PGA=1，VREF=4.096 V，合适共模）。更高电平需外部分压/隔离。

最弱信号（受噪声底限制）

采用输入等效 RMS 噪声作为 1σ 门槛，再给出 3σ/6.6σ 作为工程检测阈值：

极限低带宽（追求最低噪声）：ADC1 @ 2.5 SPS，PGA=128 → 0.024 μV rms（表中最小）。

比如再在≈400 Hz 带宽场景：ADC1 @ 488 SPS，PGA=64/128 → 0.266 μV rms。

需要大带宽时，优先提高 PGA 再提高 ODR，尽量把输入信号放到满量程的 50–90%，使 SNR 接近 ENOB 表格上限。

微伏级直流/低频：把 ODR 拉低（61/122/244 SPS 档），配合 PGA≥64，可以把输入等效噪声压到 0.1 μV 量级；若对参考噪声敏感，考虑外接更低噪声基准并做比例测量（VDRIVE↔参考）以抑制供电耦合。

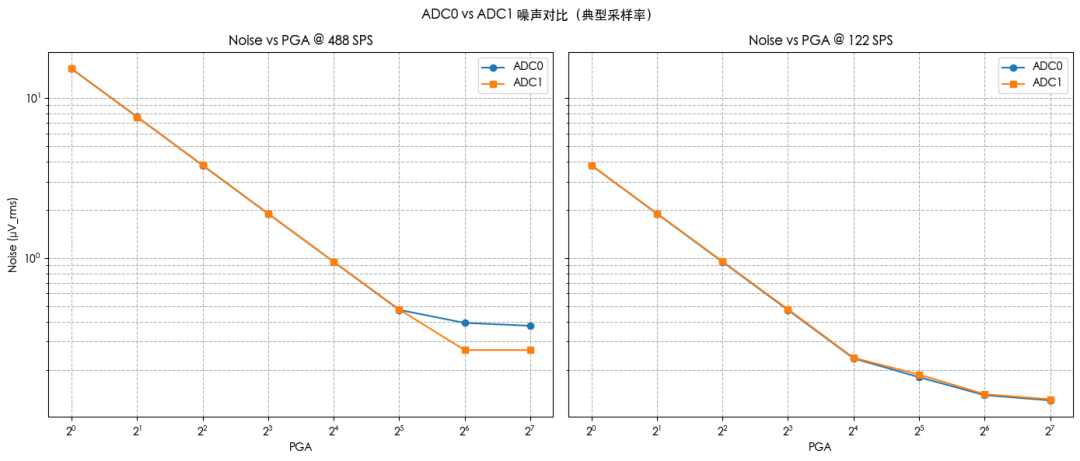

ADC0 与 ADC1 的噪声性能

左图：488 SPS（≈400 Hz 带宽）

右图：122 SPS（≈几十 Hz 带宽）

横轴：PGA 增益（对数坐标，1–128）

纵轴：输入等效噪声（μV rms，对数坐标）

整体趋势一致：采样率越低、PGA 越高，噪声越小。

ADC1 略优：在大多数 PGA 档下，ADC1 噪声比 ADC0 更低，尤其在高增益时（64/128 档），ADC1 的优势更明显。

高带宽场景（488 SPS）：ADC0/ADC1 均在 0.2–0.4 μV 区间（高 PGA），ADC1 略低。

低带宽场景（122 SPS）：ADC1 能保持更低的等效噪声，利于微弱信号检测。

我尝试把 ADC1 配成 AIN0–AIN1 差分输入、PGA=64、488 SPS（ODR）、双极性输出，并用软件触发启动连续转换。

ADC1 @ AIN0–AIN1, PGA=64, 488 SPS, Bipolar, 连续转换

#include <stdint.h>
#define ADC_BASE              0x40012880UL

/* ——— 总览（参考手册寄存器映射，统一本页基地址） ———
   ADC_STATUS_1:   BASE+0x44
   ADC_DATA_1:     BASE+0x48
   ADC_CONTROL_1:  BASE+0x50
   CHANNEL_CFG_1:  BASE+0x54
   CONFIGURATION_1:BASE+0x58
   FILTER_1:       BASE+0x5C
#define ADC_STATUS_1          (*(volatile uint32_t *)(ADC_BASE + 0x44))
#define ADC_DATA_1            (*(volatile uint32_t *)(ADC_BASE + 0x48))
#define ADC_CONTROL_1         (*(volatile uint32_t *)(ADC_BASE + 0x50))
#define CHANNEL_CFG_1         (*(volatile uint32_t *)(ADC_BASE + 0x54))
#define CONFIGURATION_1       (*(volatile uint32_t *)(ADC_BASE + 0x58))
#define FILTER_1              (*(volatile uint32_t *)(ADC_BASE + 0x5C))

/* ---------- CHANNEL_CFG_1 位域 ----------
   AINP[9:5] 选择正端；AINM[4:0] 选择负端。
   0x0: AIN0, 0x1: AIN1, … 0xB: AIN11；还支持温度、AVDD/5、IOVDD/5、DAC/5 等内部点。
   我们要差分 AIN0(+)–AIN1(−)。                                                     */
#define CHANNEL_AINP_SHIFT    5
#define CHANNEL_AINM_SHIFT    0
#define AINx(n)               ((uint32_t)(n))

/* ---------- CONFIGURATION_1 位域 ----------
   BIPOLAR[10]=1 双极性；REF_SEL[5:4] 选择参考（b00=VREF+/VREF-）；
   PGA[2:0]：b110=64×；PGA_BYPASS[3]=0 使能PGA；REF_BUFP/M可按需打开。            */
#define CFG_BIPOLAR           (1u << 10)
#define CFG_REFSEL_SHIFT      4
#define CFG_REFSEL_VREFP_VREFM 0u  // b00
#define CFG_PGA_SHIFT         0
#define CFG_PGA_64            0b110

/* ---------- FILTER_1 位域 ----------
   FS[4:0] 速率码：4=488sps（还有 0:7813, 3:977, 5:244, 6:122, 7:61, 9:30, 10:15 等）。 */
#define FS_488SPS             4u

/* ---------- ADC_CONTROL_1 位域 ----------
   TRIG_SRC_SEL[12:11]：b00=软件START位启动；b01=硬件触发。
   MODE[5:2]：b0001=连续；b0010=单次；START位写1开始转换（单次结束后自清）。     */
#define CTRL_TRIG_SRC_SHIFT   11
#define CTRL_TRIG_SWSTART     (0u << CTRL_TRIG_SRC_SHIFT)
#define CTRL_MODE_SHIFT       2
#define CTRL_MODE_CONTINUOUS  (0b0001u << CTRL_MODE_SHIFT)
#define CTRL_START            (1u << 0)

/* ---------- STATUS ----------
   RDYN[12]=1 表示“数据就绪”；读 ADC_DATA_x 清零。                                */
#define STATUS_RDYN           (1u << 12)

static inline void adc1_init_ain0_ain1_pga64_488sps(void)
{
    /* 1) 选择差分通道：AIN0(+) – AIN1(−) */
    CHANNEL_CFG_1 =
        (AINx(0) << CHANNEL_AINP_SHIFT) |   // AINP = AIN0
        (AINx(1) << CHANNEL_AINM_SHIFT);    // AINM = AIN1
    /* 出处：CHANNEL_CFG_1 的 AINP/AINM 编码表。:contentReference[oaicite:0]{index=0} :contentReference[oaicite:1]{index=1} */

    /* 2) 参考与PGA配置：双极性、参考=VREF+/VREF−、PGA=64×（不旁路PGA） */
    CONFIGURATION_1 =
        CFG_BIPOLAR |
        (CFG_REFSEL_VREFP_VREFM << CFG_REFSEL_SHIFT) |
        (CFG_PGA_64 << CFG_PGA_SHIFT);
    /* 出处：BIPOLAR、REF_SEL、PGA 位定义，1×..128×枚举；同结构在 _1。:contentReference[oaicite:2]{index=2} :contentReference[oaicite:3]{index=3}
             双极性/参考/缓冲描述（示例在 CONFIGURATION_0，但字段一致）。:contentReference[oaicite:4]{index=4} :contentReference[oaicite:5]{index=5} :contentReference[oaicite:6]{index=6} */

    /* 3) 采样率：FS=4 → 488 sps */
    FILTER_1 = FS_488SPS;
    /* 出处：FILTER_1 的 FS 速率码列表（4=488sps）。:contentReference[oaicite:7]{index=7} */

    /* 4) 控制：软件触发、连续模式，START=1 开始转换 */
    ADC_CONTROL_1 =
        CTRL_TRIG_SWSTART |
        CTRL_MODE_CONTINUOUS |
        CTRL_START;
    /* 出处：TRIG_SRC_SEL、MODE、START 位定义。:contentReference[oaicite:8]{index=8} :contentReference[oaicite:9]{index=9} :contentReference[oaicite:10]{index=10} */
}

static inline int32_t adc1_read_sample_blocking(void)
{
    /* 轮询 RDYN=1（数据就绪），再读 24-bit 数据寄存器（读数据清 RDYN） */
    while ((ADC_STATUS_1 & STATUS_RDYN) == 0) { /* wait */ }
    uint32_t raw = ADC_DATA_1 & 0x00FFFFFFu;  // 24-bit
    /* 出处：RDYN=“数据就绪”（读 DATA 清除）；DATA_x 是 24 位寄存器。:contentReference[oaicite:11]{index=11} :contentReference[oaicite:12]{index=12} */
    /* 二补码扩展到32位 */
    if (raw & 0x00800000u) { raw |= 0xFF000000u; }
    return (int32_t)raw;
}

示例默认为 REF_SEL = VREF+/VREF-。若你启用内部基准或用 VDRIVE/AVSS 做比例测量，可按需切 REF_SEL；必要时打开 REF_BUFP/M 提高基准输入阻抗（字段在 CONFIGURATION_1 中，定义同上）。

速率选择：FILTER_1.FS 速率表里列了常用 ODR（7813/3906/1953/977/488/244/122/61/60/30/15/.../2.5 SPS），仅需改 FS_488SPS 常量即可。

DMA：如果不想轮询 RDYN，可以配合 DMA/DMAMUX 把 ADC_DATA_1 自动搬到内存（手册有 ADC 与 DMA/DMAMUX 支持描述）。

VBIAS / 激励电流：热电偶或桥式测量时，可用 IO_CONTROL_IBIAS 把 VBIAS(AVDD/2) 送到某个 AIN 引脚，或者用 IEXC_RANGE / IEXC_CTRL 配置 50 µA–1 mA 的 激励电流源到指定 AIN 引脚。

比较器阈值：可设置 ADC_1_HI/LO_COMPARATOR 做越限报警；配合 ERROR_EN 生成错误事件。

PGA=64、488 SPS 对应数据手册中 ADC1 的输入等效噪声 ~0.266 µV_rms，这就是你在该档位的最弱可测门槛（1σ），可按 3σ/6.6σ 放宽到 ~0.798/1.756 µV_rms；若换到 2.5 SPS、PGA=128，噪声可到 0.024 µV_rms（极限低带宽）。
