嵌入式系统开发流程

作者头像
byte轻骑兵
发布2026-01-20 20:45:51
发布2026-01-20 20:45:51
2320
举报

嵌入式系统开发流程是一个既严谨又复杂的过程,涵盖多个关键环节。首先,需求分析阶段明确系统的功能和性能要求,为后续开发奠定基础。接着,硬件设计阶段选择合适的硬件组件,搭建系统硬件架构。软件设计阶段则编写程序,实现系统功能。系统集成阶段将软硬件集成,形成完整系统。最后,优化与维护阶段对系统进行性能调优和故障排查,确保系统稳定运行。每一环节都至关重要,需精心设计和严格把控,以保障嵌入式系统的质量和可靠性。

一、需求分析

此阶段是项目开始之前的关键步骤,目的是明确系统的功能和性能要求,为后续开发奠定基础。

①确定功能需求:明确系统需要实现的具体功能,如数据采集、控制输出、通信接口、用户界面等。

②确定性能指标:包括处理速度、响应时间、功耗、可靠性等关键参数,以确保系统能满足实际应用场景的需求。

③了解使用环境:了解系统需要工作的环境条件,如温度、湿度、电磁干扰等,以及物理空间限制。

④与客户或项目团队沟通:通过会议、邮件、问卷调查等方式,确保双方对功能需求、性能指标和使用环境有共同的理解,并记录在需求文档中。

二、系统架构设计

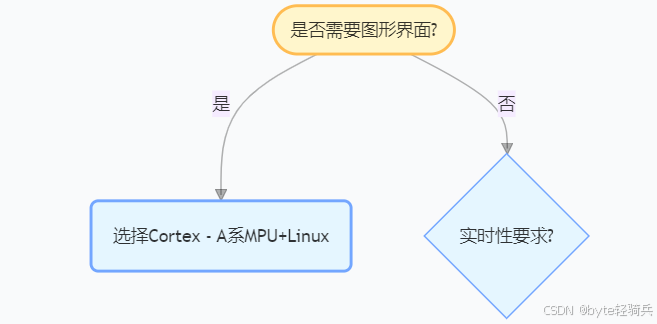

①硬件选型决策树

②通信协议选择:短距用BLE/ Zigbee,广域用LoRa/NB-IoT

③安全机制:硬件加密模块(如ATECC608A)、OTA升级签名验证

三、硬件开发阶段

3.1. 原理图设计

  • 关键电路设计
    • 电源电路:LDO/DCDC选择(TPS7A4700低噪声)
    • 信号调理:ADC前端抗混叠滤波(RC参数计算)
    • 通信接口:RS485隔离电路(ADM2483芯片应用)

3.2. PCB Layout规范

  • 高速信号线阻抗控制(USB差分线90Ω±10%)
  • 电源分割与地平面设计(避免数字/模拟地环路)
  • EMI抑制措施:磁珠滤波、屏蔽罩安装位

3.3. 硬件调试流程

  • 电源测试:上电时序验证(FPGA需多路电源按序启动)
  • 信号完整性:使用示波器(如Keysight InfiniiVision)检测时钟抖动
  • 环境测试:高低温循环测试(ESP32在-40℃启动验证)

四、软件开发阶段

4.1. 开发环境搭建

  • 工具链配置
    • ARM Cortex-M:Keil MDK + J-Link调试器
    • RISC-V:Eclipse + OpenOCD
    • 嵌入式Linux:Yocto构建定制镜像

4.2. 分层开发模式

层级

技术要点

典型代码示例

硬件抽象层(HAL)

寄存器映射操作

`GPIOA->ODR

= 0x01;`

驱动层

SPI DMA传输实现

HAL_SPI_Transmit_DMA(&hspi1, buf, len);

中间件

FreeRTOS任务调度

xTaskCreate(vTask, "Task1", 128, NULL, 2, NULL);

应用层

MQTT协议接入阿里云

iotx_mqtt_publish(&mqtt_params, topic, msg);

4.3. 持续集成实践

①自动化测试框架

  • 硬件在环测试(HIL):通过CANoe模拟ECU信号输入
  • 单元测试:CppUTest验证驱动函数

②代码质量管理

代码语言:javascript
复制
# 静态检查示例
cppcheck --enable=all --platform=avr8 main.c
# 代码覆盖率分析
gcovr -r . --html -o coverage.html

、系统集成与测试

5.1. 交叉调试技术

  • JTAG/SWD调试:通过OpenOCD连接GDB调试启动代码
  • 日志追踪系统:SEGGER RTT实时输出日志不占用串口

5.2. 可靠性验证

  • 压力测试:72小时连续运行监测内存泄漏(使用Valgrind工具)
  • 故障注入测试:模拟电源跌落测试看门狗复位机制

5.3. 认证准备

  • EMC测试:辐射发射(RE)与静电放电(ESD)测试
  • 安全认证:IEC 61508(工业)、ISO 26262(汽车)合规性检查

六、量产与维护

6.1. 生产烧录方案

  • 批量烧录:使用Xeltek SuperPro编程器并行烧录
  • 安全固件:STM32 TrustZone配置+加密固件签名

6.2. 现场问题追踪

  • 远程诊断:通过4G模块上传设备运行状态(如Modbus TCP协议)
  • 热修复机制:使用Diff差量升级技术减少OTA流量

6.3. 迭代升级策略

  • 版本回滚:双Bank Flash存储设计(STM32F4的双区启动)
  • 功能安全更新:A/B测试验证新固件稳定性

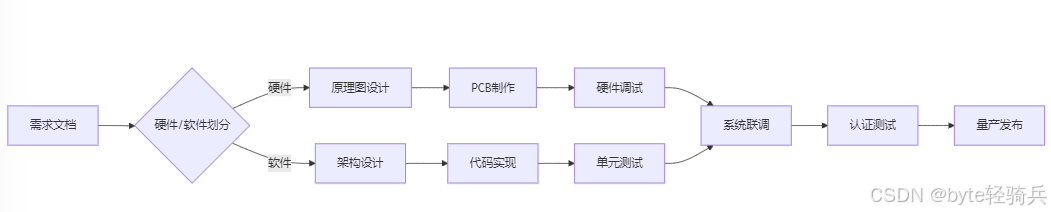

七、典型开发流程图

此外,在实际开发中,还需要考虑成本预算、进度管理、文档编写等方面的工作。总之,嵌入式系统开发需要有一支专业的团队,以保证项目的顺利进行和顺利完成。

八、参考资料

  • 《ARM9 嵌入式系统开发与实践》:由王黎明、闫晓玲、葛德宏合作编著,2008 年由北京航空航天大学出版社发行出版。主要讲述以 Samsung 公司的 S3C2410 为代表的 ARM9 微处理器的开发流程,涵盖嵌入式系统的软、硬件开发,包括微处理器的接口电路设计、接口时序、电气特性等硬件内容,以及对应的软件实现方法和 μC/OS - II、Linux、WinCE 及 Qt 在 ARM9 上的移植方法。可作为机电控制、信息家电、工业控制等方面嵌入式系统开发与应用参考书,也可作为高等院校有关嵌入式系统教学的本科生或研究生教材。
  • 《深入理解计算机系统》:是一本经典的计算机系统基础书籍,对于理解计算机底层原理,包括硬件架构、操作系统、编译原理等方面有很大帮助,而这些知识对于嵌入式系统开发至关重要,能帮助开发者更好地理解嵌入式系统中硬件与软件的交互。
  • 《鸟哥的 Linux 私房菜》:内容讲解通俗易懂,从安装操作系统开始,介绍文件系统、文件、目录与磁盘的管理,shell 脚本,文字编辑器 vim,账号的管理,系统与程序的管理等所有基础内容,适合初学者学习 Linux,而 Linux 是嵌入式系统开发中常用的操作系统。
  • 飞书官网 - 飞书助力嵌入式软件开发流程:详细介绍了嵌入式软件开发流程,包括需求分析和规划、系统设计、实现、测试、验证和确认、集成、部署、维护和更新等主要阶段,并且阐述了每个阶段的具体任务和重要性,还介绍了飞书相关工具在嵌入式软件开发流程中的应用。
  • 腾讯云开发者社区 - 嵌入式系统的开发过程包括哪些阶段?:介绍了嵌入式系统开发过程的各个阶段,包括需求分析、系统设计、硬件设计、软件设计、集成测试、系统验证、生产制造和售后服务等,对每个阶段的任务进行了简要说明。
  • 助力秋招 | 嵌入式项目合集:该课程包含四大项目,由业内高手李老师亲自授课,带学习者全面系统地学习嵌入式开发,掌握嵌入式项目开发全流程。项目覆盖目前嵌入式开发主流软硬件平台,包括 OpenCV 视觉小车、FreeRTOS 物联网系统、智能 WiFi 摄像头、智能音箱等项目,适合有一定基础的学习者提升项目经验。
