【阅读笔记】Winscale: An Image-Scaling Algorithm Using an Area Pixel Model

一、研究背景与动机

传统插值（nearest-neighbor、bilinear、bicubic）基于“点像素”模型，把像素当成无面积的点，易产生锯齿、模糊或振铃。

论文提出“area pixel model”：把像素视为具有均匀光强的正方形小瓦片；面积守恒、能量守恒，更符合图像采集物理过程。

目标：在保证边缘清晰度的同时，显著降低计算复杂度和存储带宽，使之适合低成本 LCD 控制器、FPGA 或 VLSI 实时实现。

二、核心算法原理

2.1 面积像素模型

原图每个像素看作 1×1 的正方形，强度恒定，缩放因子 (m,n) 后，目标像素变为 1/m × 1/n 的长方形，其强度取为与原图所有重叠面积加权和。

总面积守恒：∑目标像素面积 = ∑原像素面积，避免能量漂移。

2.2 插值公式

缩放后像素值计算：

其中：

• SR=winW×winH1​ 为缩放比例因子
• C0​ -C3​ 为原始图像中最多4个相关像素的值
• A0​ -A3​ 为滤波窗口与各原始像素的重叠面积 同一公式适用于放大和缩小

2.3 边缘保持机制

• 面积模型天然具有低通滤波特性，但又不像 bicubic 那样在边缘处产生过冲； • 通过调节“smoothness factor”（权重归一化方式）可在锐度和平滑之间折中。

三、性能评估

3.1 主观质量

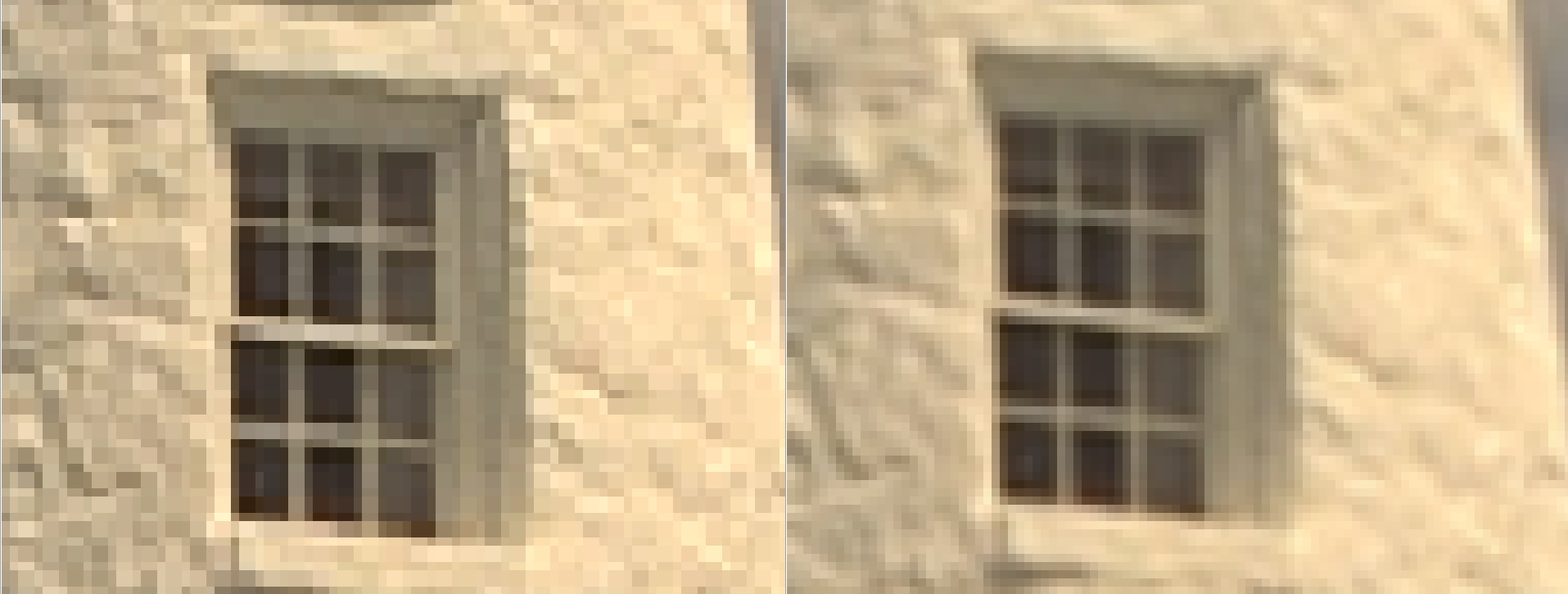

左侧是Winscale效果，右侧是bilinear效果。

与 bilinear 相比，Winscale 边缘更锐利，阶梯和模糊现象明显降低；

与 bicubic 相比，无振铃，但极细纹理略逊于 bicubic。

3.2 客观指标（文献汇总）

• RMSE/PSNR：平均优于 bilinear 0.5–1.2 dB；比 bicubic 低 0.2–0.4 dB。 • 边缘宽度（Edge width）指标减小 8–15%，表明边缘更陡。

四、优点与局限性 优点

1. 算法简单，适合低门数、低功耗场景；
2. 边缘保持优于 bilinear，无 bicubic 振铃；
3. 支持 up/down 任意比例，比例实时可变；

结论

Winscale 以“面积像素”思想为核心，用极低的硬件成本换取了优于 bilinear 的视觉效果，成为 2000 年代初中端 LCD 控制器、视频 SoC 的默认 scaler。其提出的面积守恒模型对后续低功耗、流式图像处理算法设计具有长期启发意义。
