拆解破壁机

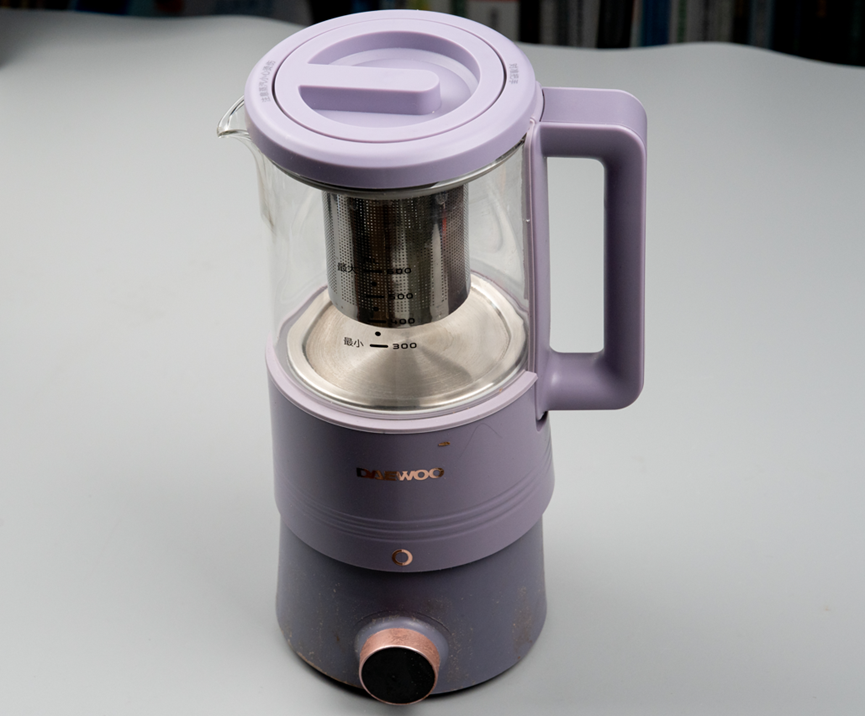

首先看到的是它的多功能底座，这款底座兼容性很强，搭配烧水壶套件就能实现烧水功能，对接破壁机套件则可启动破壁模式。

不过这个底座的外观确实有些脏污，推测前任使用者在使用过程中出现了故障，便直接将其丢弃了。

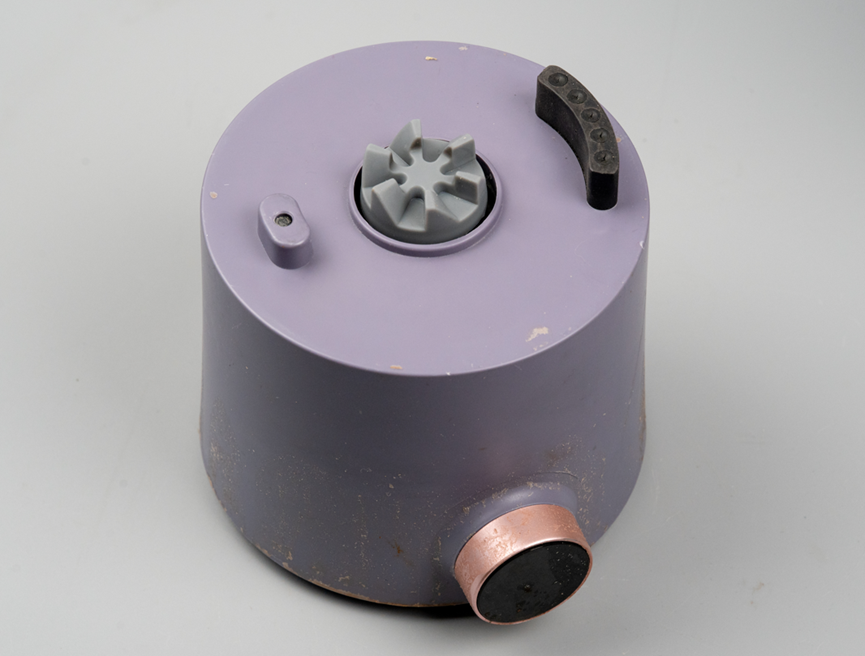

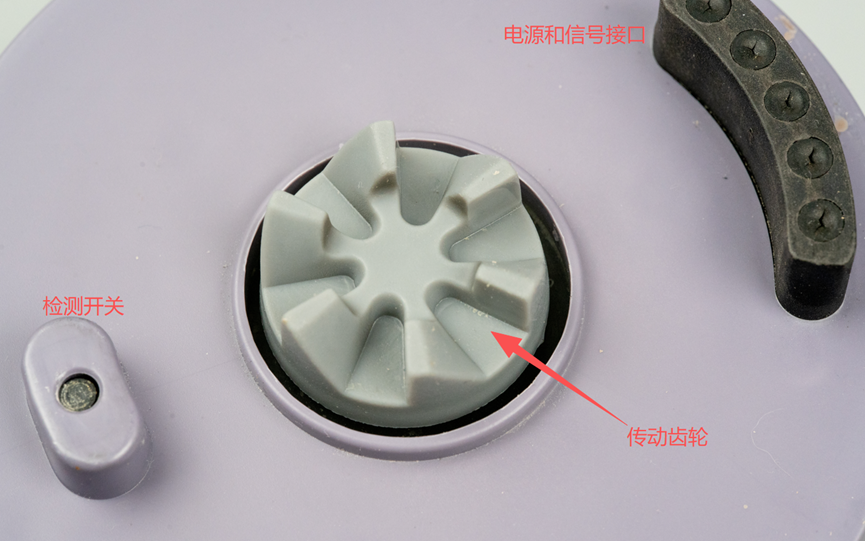

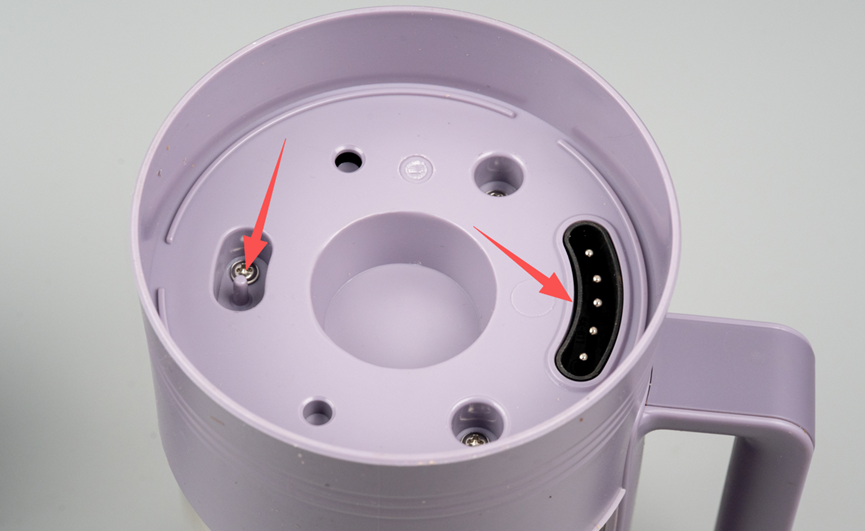

底座的平面上分布着三个关键部件：左侧是适配检测开关，主要作用是判断是否有配套套件放置到位；中间的是传动齿组，工作时可带动上方破壁机内部的刀片高速旋转；右侧那个黑色部件则是电源与信号接口，负责供电和信号传输。

和底座配套的烧水壶，由于其功能仅为加热，不需要动力驱动，因此壶底并没有设置对应的传动齿组，结构相对简单。

而配套的破壁机则不同，其底部中间位置装有从动传动齿组，当放置在底座上时，可与底座的传动齿组咬合，进而带动破壁机内部的刀头转动，实现破壁功能。

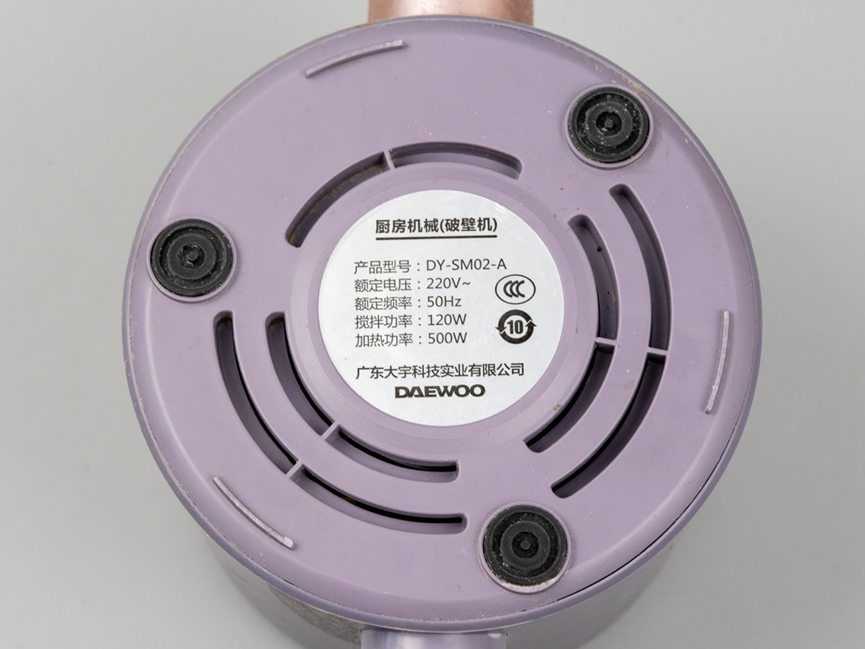

我们先从底座开始拆解，这款破壁机的搅拌功率为120瓦特，加热功率为500瓦特，属于典型的小功率厨房电器，日常使用中耗电量相对较低。

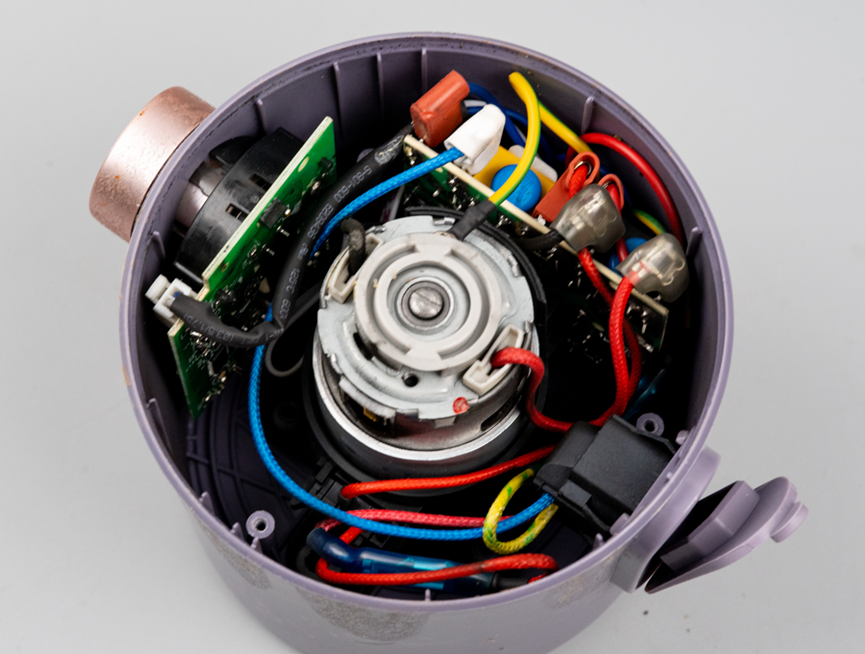

拆开底座的底盖后，内部结构清晰可见：中间位置安装有一台直流有刷电机，电机两侧分别分布着两块电路板，各司其职。

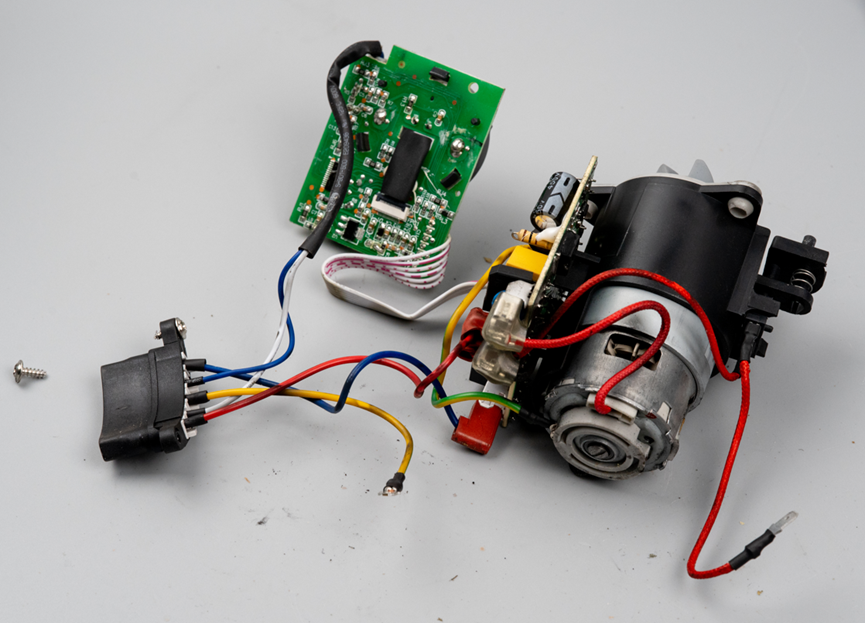

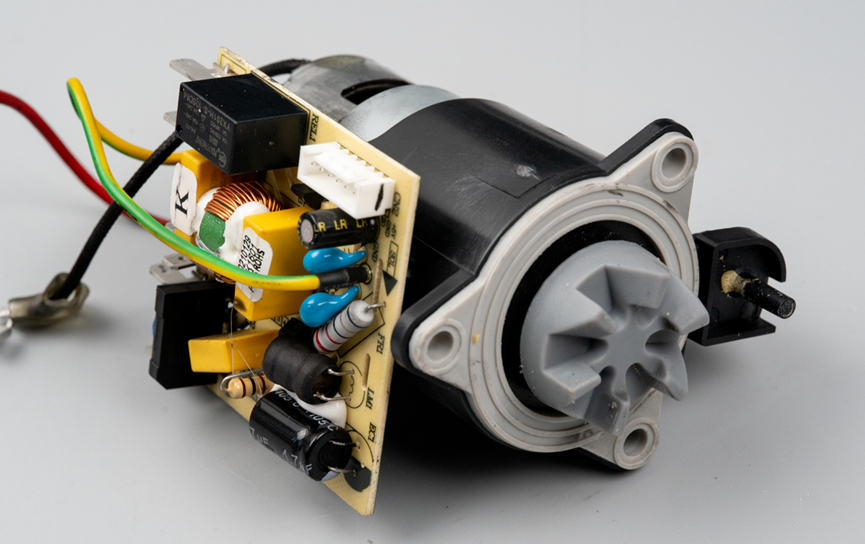

将内部的部件全部拆卸下来后可以发现，电机通过一个黑色注塑固定件，牢牢固定在电源电路板上；另一块绿色的电路板则是设备的控制主板，负责接收和处理操作信号。

仔细观察电源电路板会发现，板子的一个角落有明显的烧毁痕迹，这个区域的背面，正是压敏电阻、整流桥以及X型安规电容的安装位置，推测故障大概率就出在这个部位。

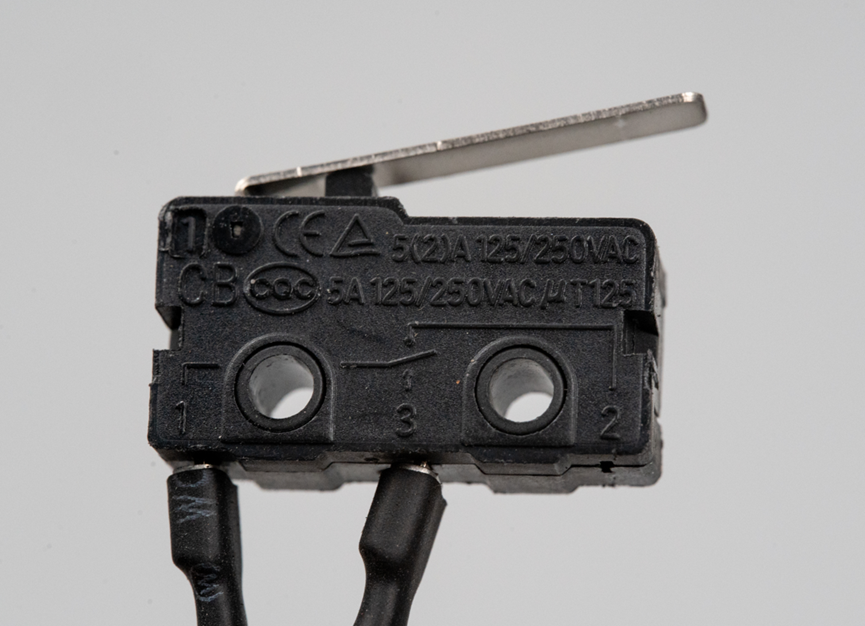

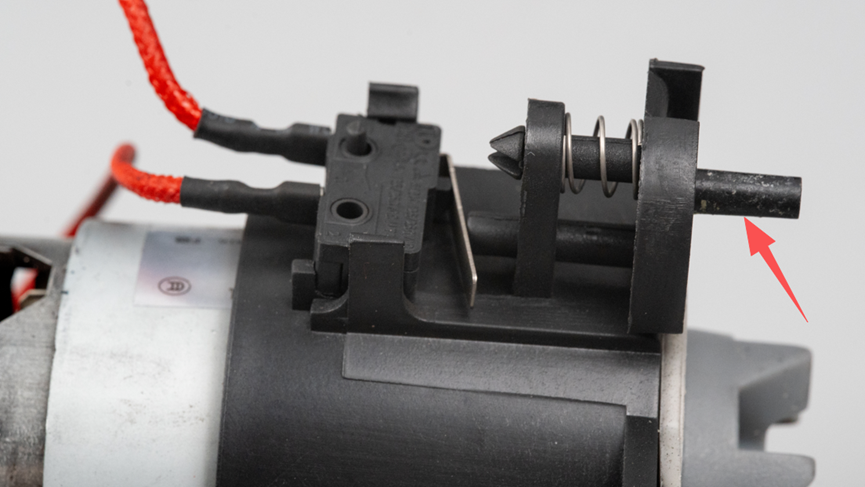

我们之前在底座平面上看到的适配检测开关，在拆开底盖后看得更加清楚。它通过一根弹簧向上托起，当烧水壶或破壁机放置到底座上时，会向下按压检测开关，触发其内部的轻触开关闭合。

只有当轻触开关闭合后，电机的电路才能导通，设备才能正常启动工作。这种设计能够有效避免因未放置配套套件，导致电机误启动而造成的人身伤害，提升了设备的使用安全性。

电机顶部的传动齿轮采用硅胶材质制成，质地柔软，既能保证动力传输的稳定性，又能减少传动过程中产生的噪音和磨损。

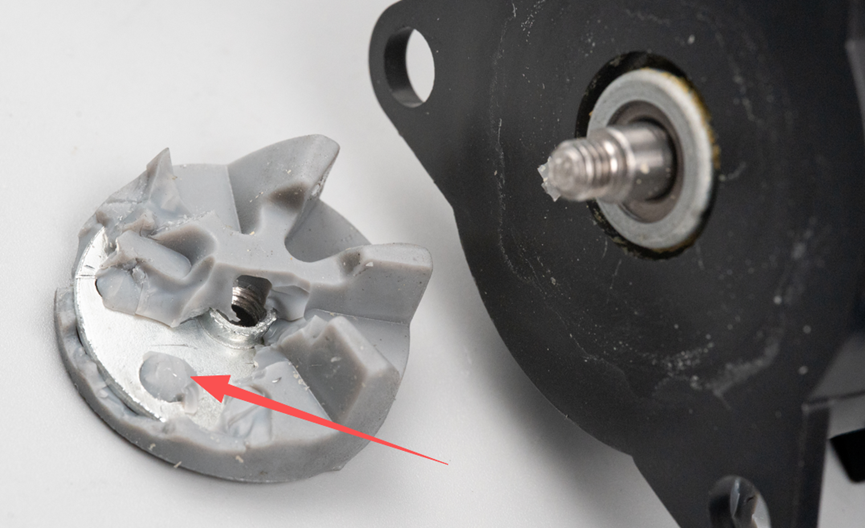

剥去齿轮外层的硅胶材质后，里面是一个周边带有孔洞的金属垫片，垫片中间设有螺纹孔，可直接拧在电机的转轴上。

需要注意的是，这种电机轴端的螺纹，通常采用反向螺纹设计，目的是防止工作过程中出现松动。

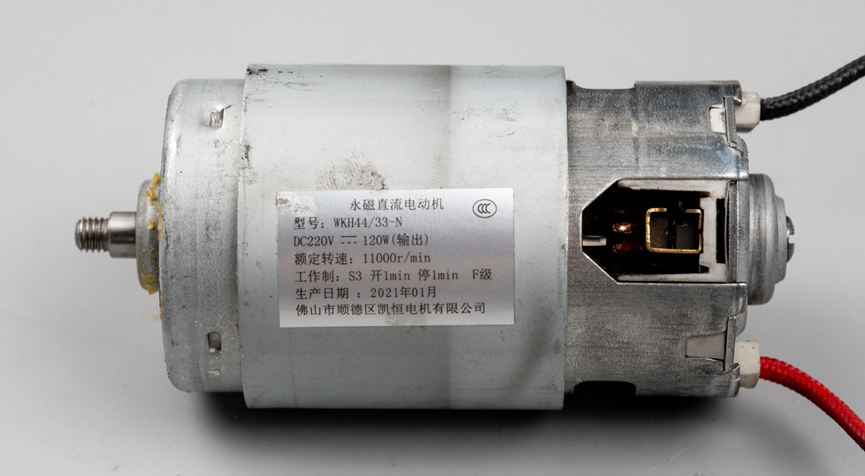

这款直流有刷电机的型号为WKH44/33-N，额定供电电压为220伏特，额定功率为120瓦特，其工作模式为间歇式工作，即运行1分钟、停止1分钟，以此保护电机，延长其使用寿命。

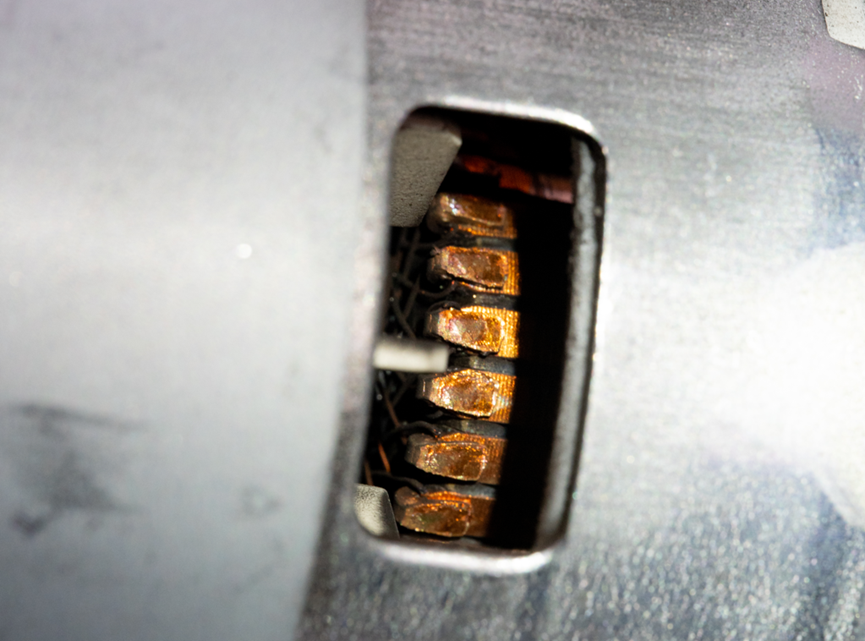

这是电机内部的换相机构，负责改变电机内部电流的方向，从而驱动电机持续稳定转动，也是直流有刷电机能够正常工作的核心部件之一。

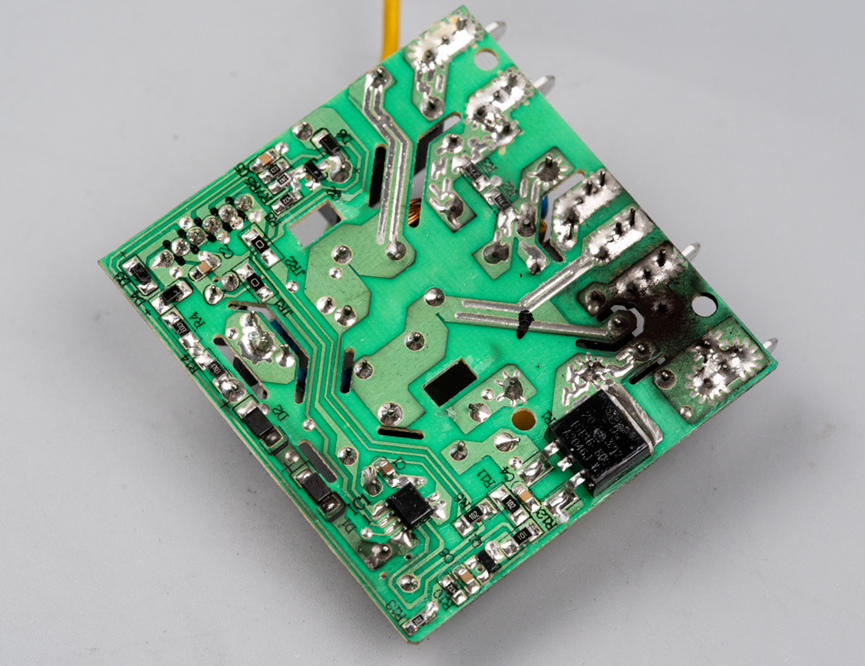

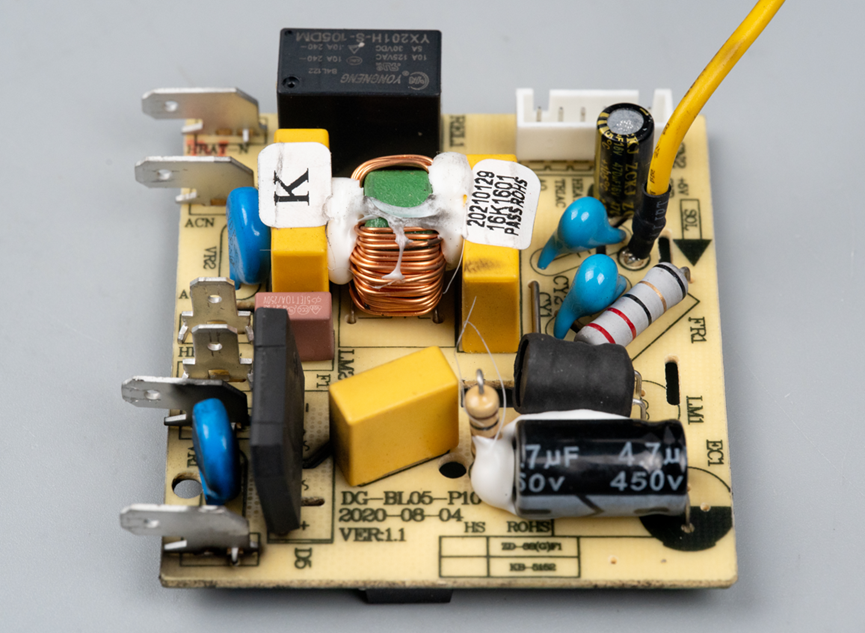

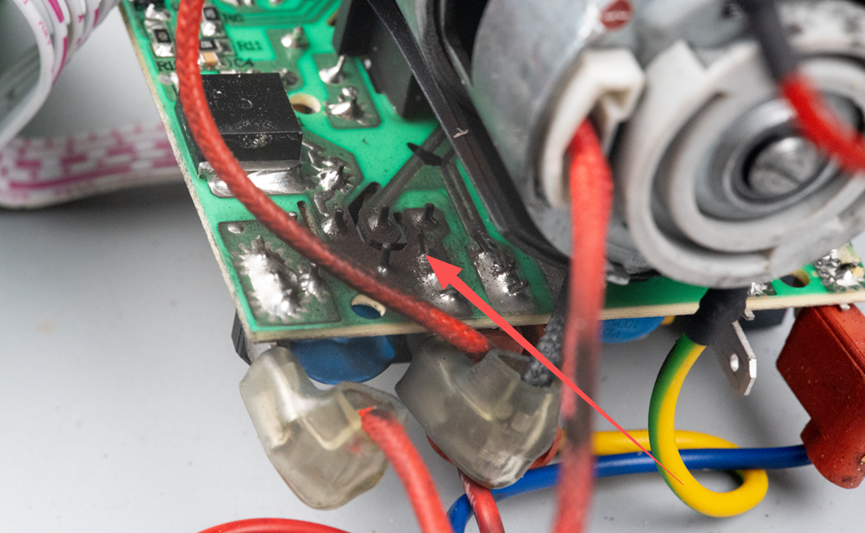

再次近距离观察电源电路板，其左下角的整流桥、压敏电阻以及X型安规电容表面，都有明显的烧灼痕迹，进一步印证了之前的推测，这些部件大概率因过载或短路被烧毁，导致设备无法正常使用。

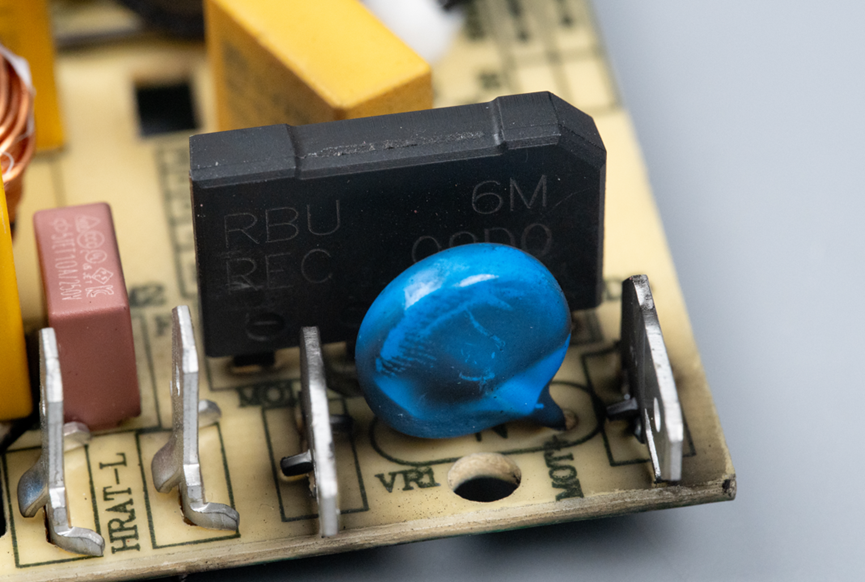

这是整流桥的细节特写，整流桥的主要作用是将输入的交流电转换为直流电，为电机和其他电子部件供电。

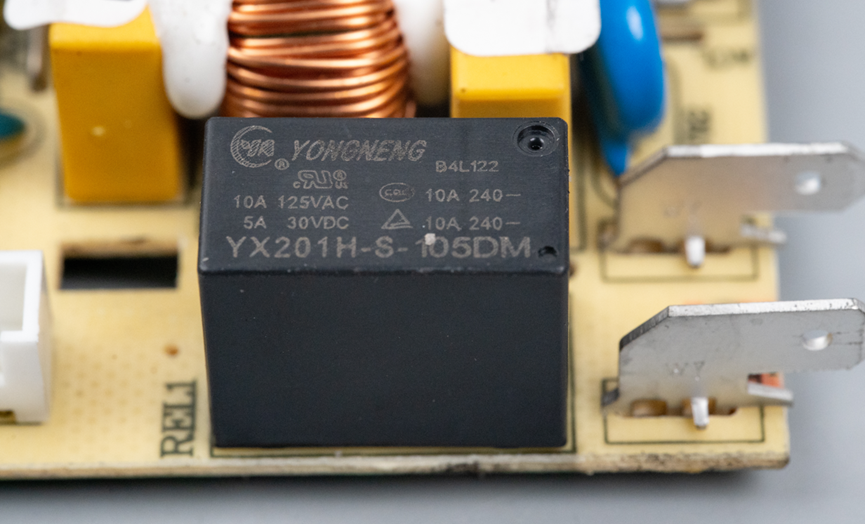

电路板上还安装有一个继电器，它的主要功能是控制电机电路的通断，相当于一个“电子开关”，接收控制板的信号后，实现电机的启动和停止。

这是电源电路板的背面，背面主要分布着各类焊点和线路，整体布局规整，没有多余的线路杂乱分布。

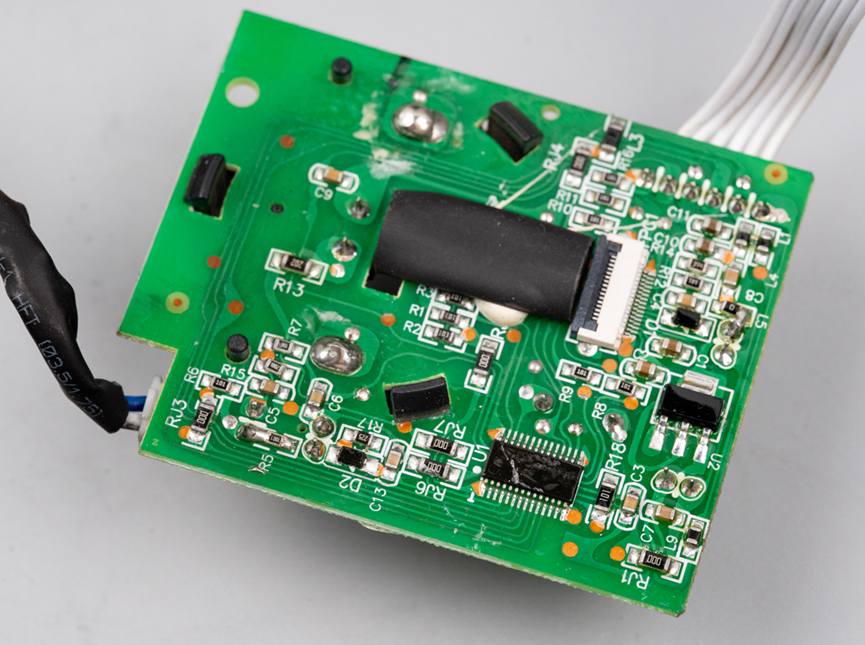

接下来看控制主板，这一面装有主控制芯片和屏幕FPC排线连接器，为了保护排线，连接器上的FPC排线上也套有一层热缩管，起到绝缘和防拉扯的作用。

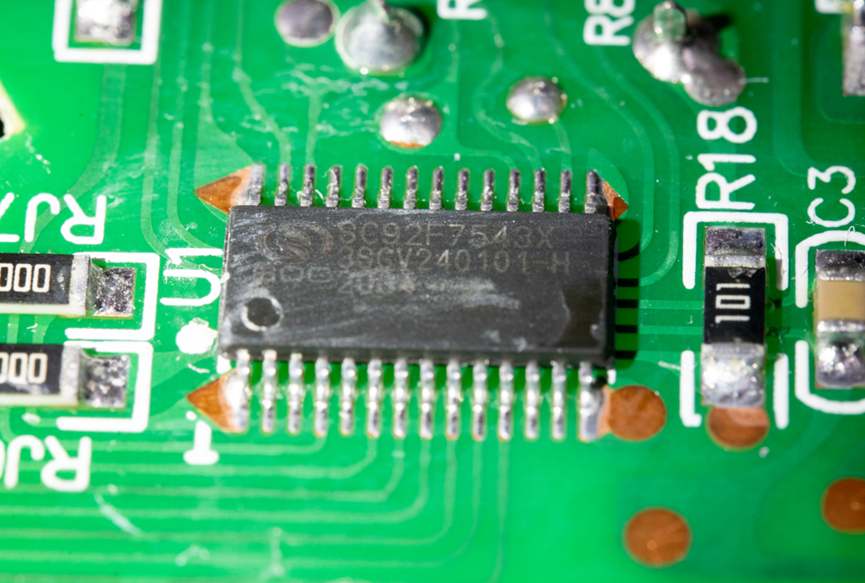

这款控制主板的主控制芯片，采用的是赛元公司生产的SC92F7543X系列单片机，该芯片基于51内核设计，配备12位ADC（模数转换器），封装形式为TSSOP-28，性能稳定，能够满足破壁机的控制需求。

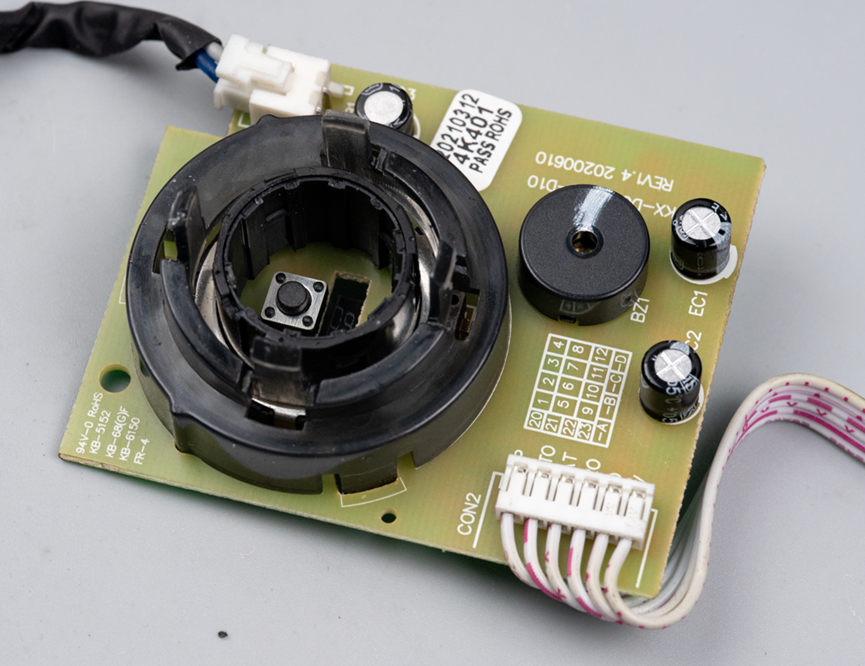

控制主板的正面为单面板设计，正面分布着旋钮旋转机构、操作按键、蜂鸣器、电容以及排线连接器等部件，各类部件布局合理，便于安装和维护。

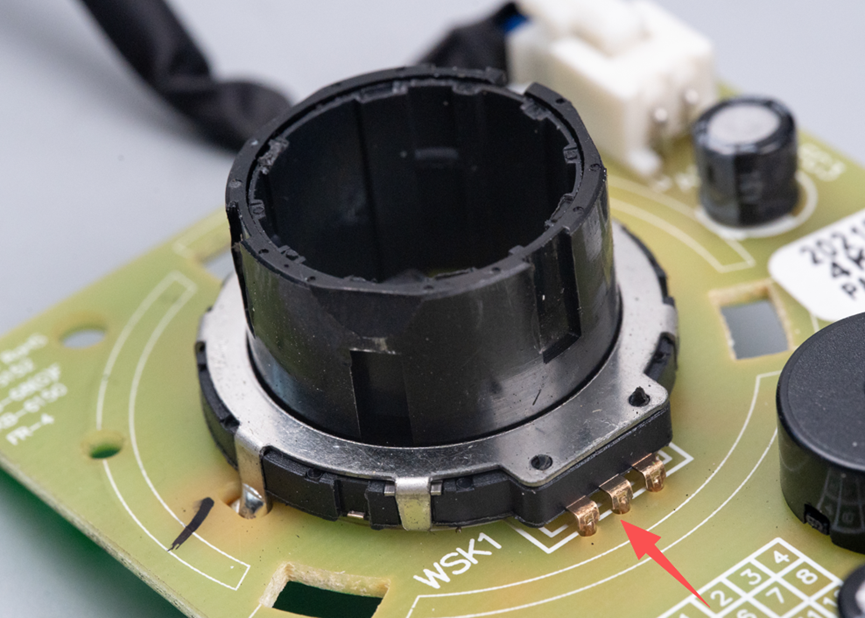

旋钮的最外侧一圈是一个电位器，通过旋转旋钮，可以调节电位器的阻值，进而实现设备工作模式、转速或温度的调节，操作便捷。

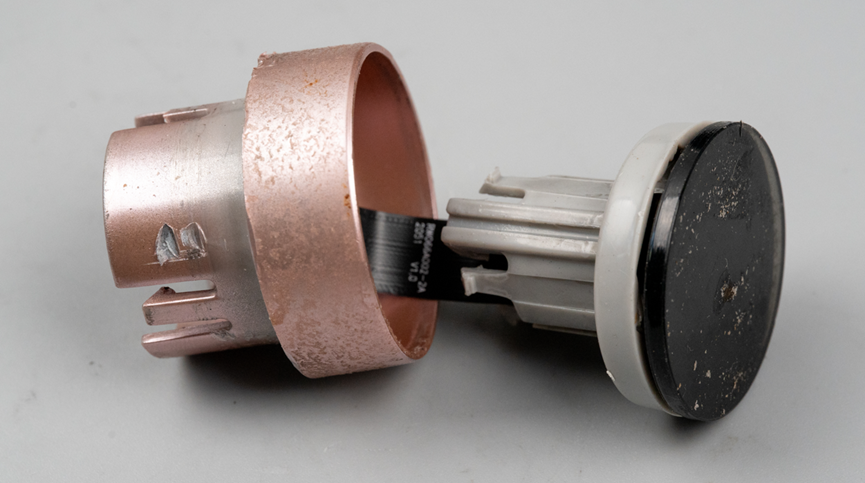

主板上的FPC排线延伸至旋钮内部，外面的粉色结构可自由旋转，而旋转过程中，内部那个带有屏幕的灰色结构则保持固定，不会跟随旋转。

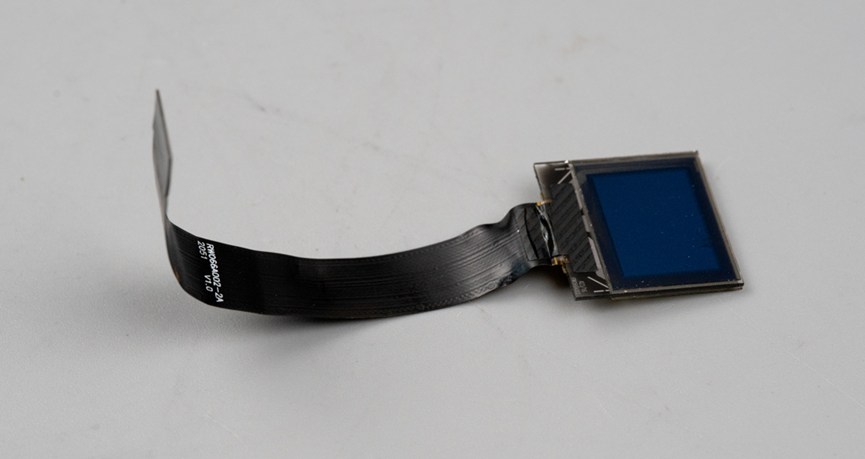

将旋钮内部的部件取出后，发现里面是一个小型OLED屏幕。也就是说，这款破壁机的旋钮上可以实时显示相关信息，比如水温、工作模式、剩余时间等，方便使用者查看和操作。

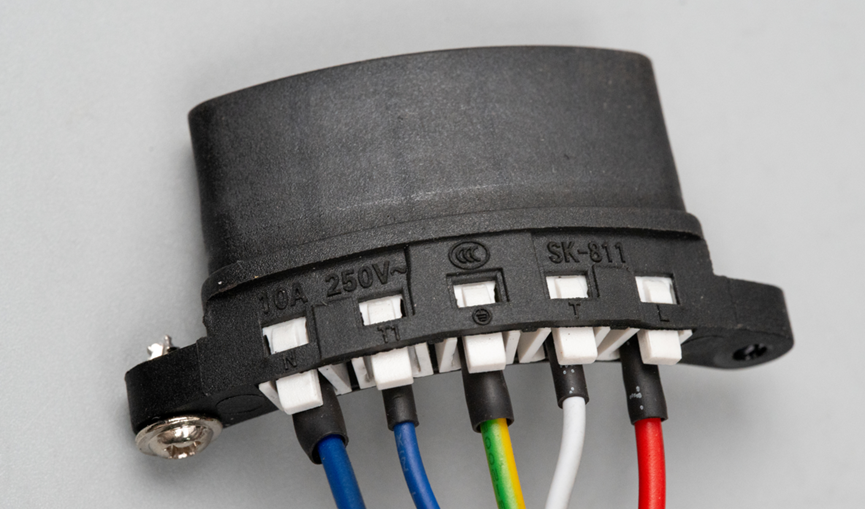

除此之外，我们还拆下来了底座上的电源与信号连接器，这个连接器是设备供电和信号传输的关键部件。

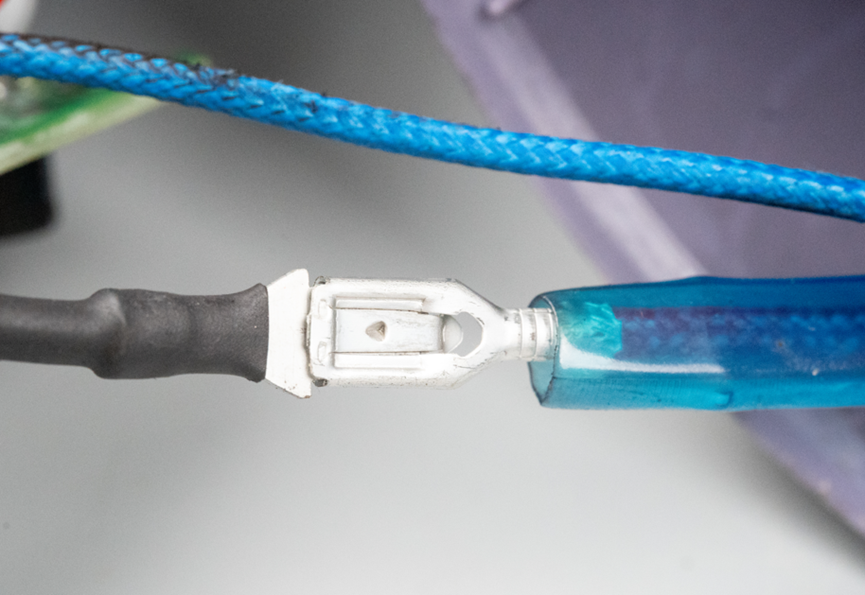

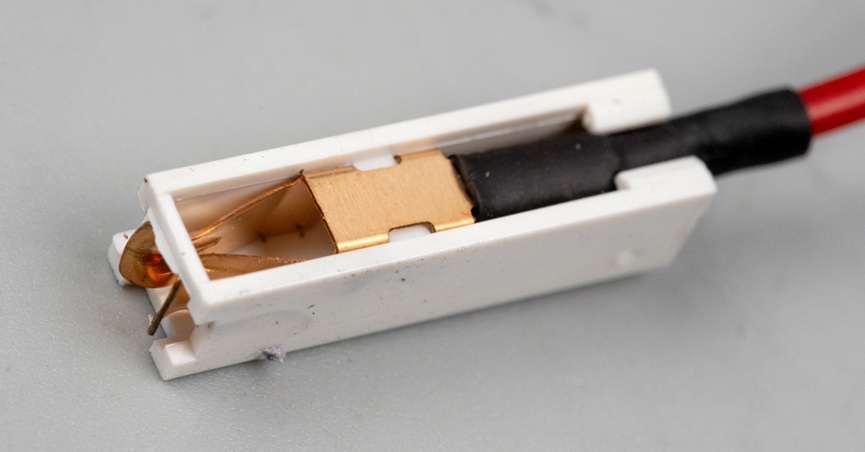

每一根线束都连接到一个专用端子上，这种端子类似大号的杜邦线，便于接线和拆卸，之后再将所有端子统一插入那个黑色的弧形塑壳中，组成完整的连接器。

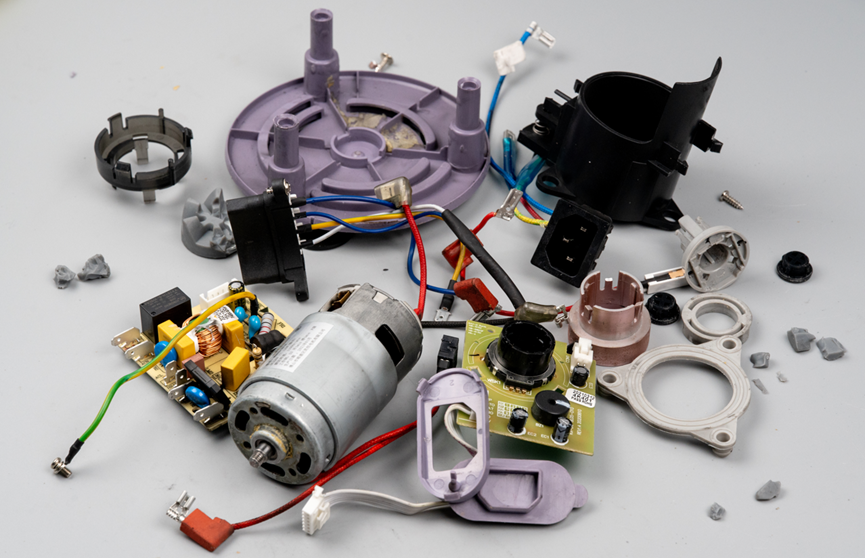

到这里，破壁机底座的全部拆解工作就完成了，通过拆解，我们不仅看清了其内部构造，也找到了设备故障的大致原因。

接下来拆解配套的烧水壶，这款烧水壶的外壁采用玻璃材质制成，便于观察水位变化，底部则是金属材质，用于实现加热功能。

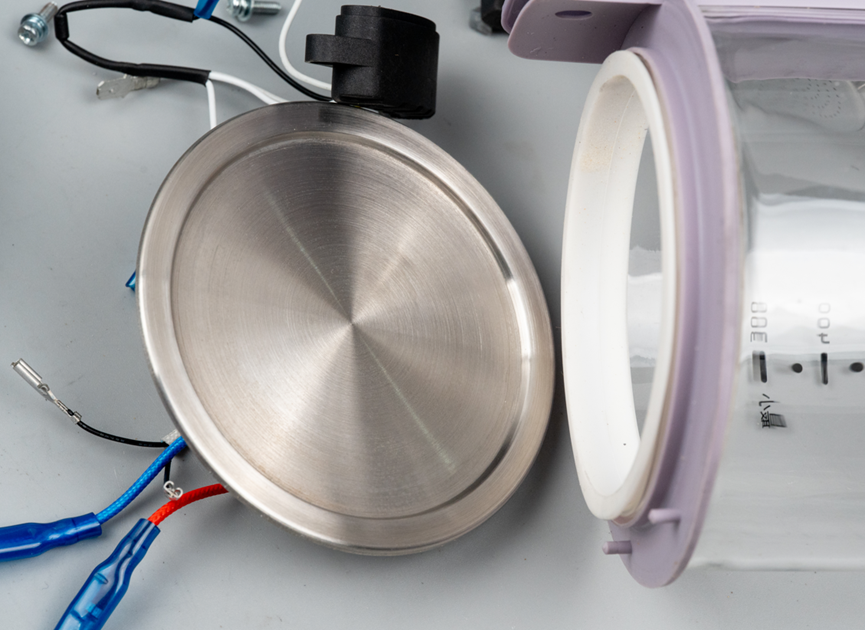

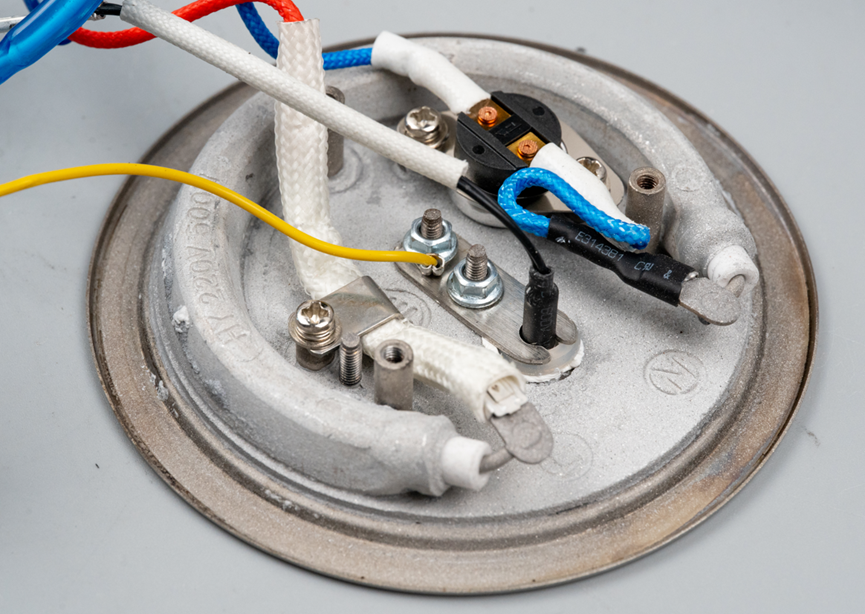

烧水壶的金属底座，本质上就是一个完整的加热盘，通电后可快速产生热量，将壶内的水加热至沸腾，结构相对简单，没有复杂的动力部件。

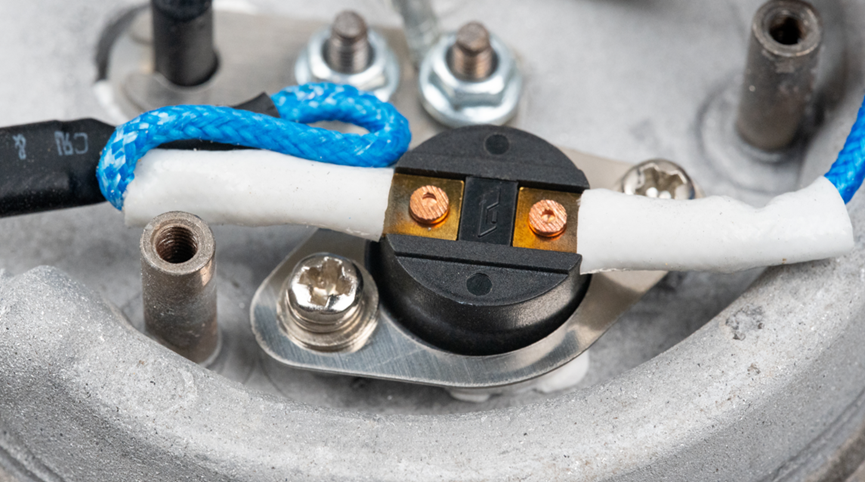

加热盘上还安装有一个温度保护保险丝，这是一个安全保护部件，当烧水壶内的水温过高，或者出现干烧情况时，温度保护保险丝会自动断开电路，停止加热，避免设备损坏或引发安全事故。

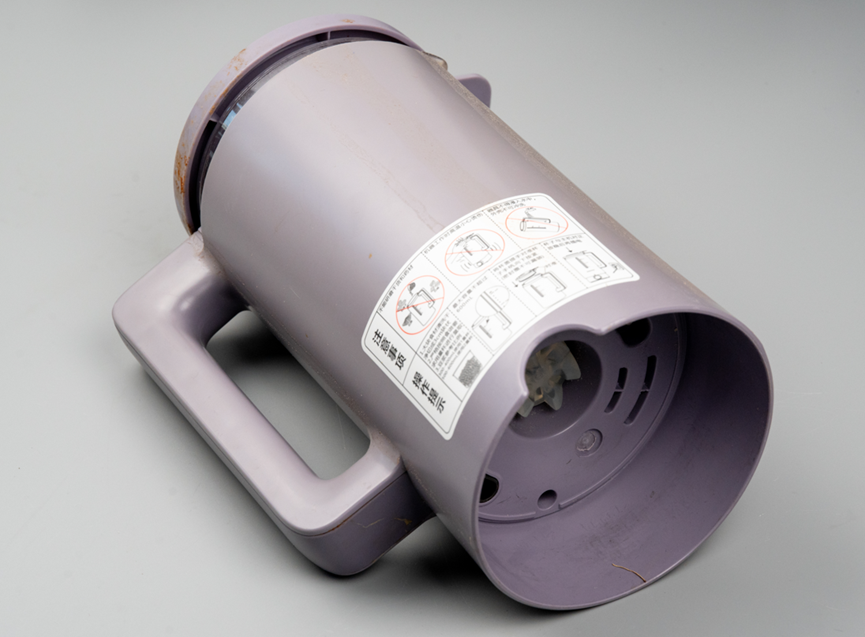

最后拆解配套的破壁机，理论上来说，这个部件的拆解价值最高。

它的底部装有从动齿轮，放置在底座上时，会被底座的传动齿轮带动，进而驱动内部刀头高速旋转，实现破壁功能。

由于其底部带有转动结构，我原本想拆解看看它的动密封结构是如何设计的，但经过一番研究和尝试后发现，这款破壁机的拆解难度远超预期，无奈之下只能暂时放弃，后续有机会的话，再继续给大家拆解展示其内部细节。
