4节点DGX Spark分布式大模型推理集群搭建、实测数据与踩坑总结

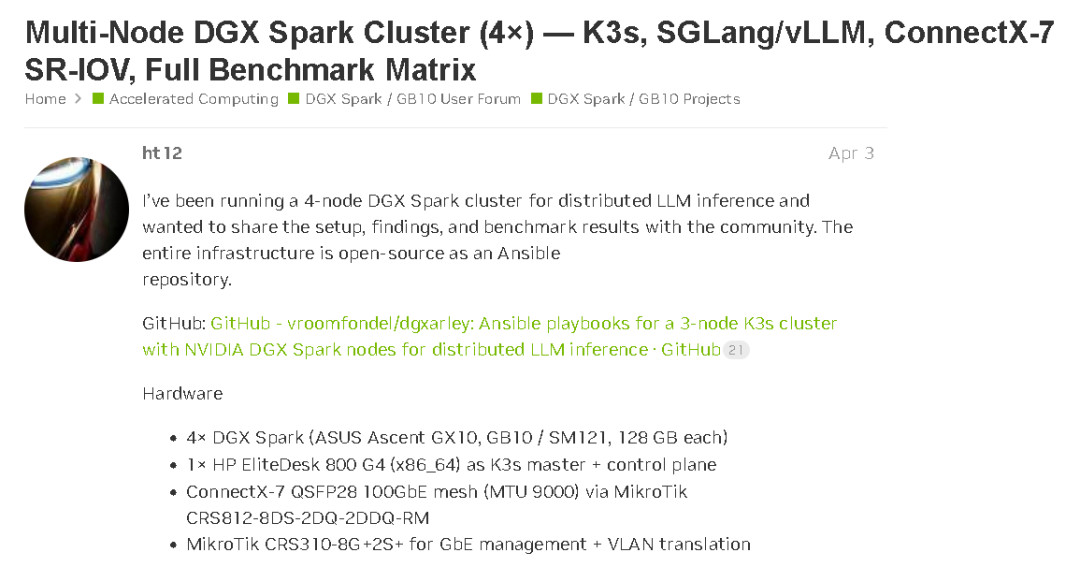

近期一技术开发者完成了一套4节点DGX Spark分布式大模型推理集群的搭建与全场景性能实测，专门用于LLM分布式推理任务。

为方便技术社区复用、参考和二次优化，这位开发者将整套集群的部署架构、软硬件配置、性能基准测试结果以及实战踩坑解决方案全部整理开源，所有基础设施均通过Ansible脚本自动化部署，全程可复刻、可落地。

开源仓库地址：https://github.com/vroomfondel/dgxarley

一、整体硬件架构配置

本次集群采用「计算节点+控制节点+高速网络+管理网络」的分层架构，兼顾算力性能、网络传输效率与集群稳定性，具体硬件配置如下：

•算力节点：4台 DGX Spark（华硕Ascent GX10，搭载GB10/SM121核心，单卡显存128GB），作为大模型推理核心算力载体

•控制节点：1台 HP EliteDesk 800 G4（x86_64架构），承担K3s集群主节点与整体控制平面工作

•高速推理网络：采用ConnectX-7 QSFP28 100GbE网状网络，通过MikroTik CRS812-8DS-2DQ-2DDQ-RM交换机组网，网络MTU设置为9000，保障分布式推理的张量通信效率

•管理网络：搭配MikroTik CRS310-8G+2S+交换机，负责千兆以太网管理、VLAN转换，实现管理流量与推理高速流量隔离

二、全套软件技术栈

集群基于轻量化容器架构搭建，结合主流大模型推理后端与分布式通信组件，实现全自动化部署与高性能推理，核心软件栈配置如下：

•集群编排：5个节点统一部署轻量化Kubernetes K3s，降低资源占用，适配边缘高性能推理场景

•推理后端：搭载SGLang（0.5.9-dev2、0.5.10rc0双版本）、vLLM（0.17.0）两大主流分布式推理框架，适配多节点并行推理

•网络调度：通过Multus CNI+host-device插件，将100GbE高速网络直通注入Pod容器，规避网络性能损耗

•分布式通信：基于Socket协议的NCCL通信，依托100GbE网状网络支撑张量并行、专家并行、流水线并行等多种大模型分布式推理策略

•全生命周期管理：通过Ansible实现全流程自动化，涵盖网络配置、系统初始化、K3s集群部署、K8s业务负载上线全流程

三、ConnectX-7 SR-IOV虚拟化网络部署（可选高阶能力）

本次部署的核心亮点之一，是完整适配了ConnectX-7 QSFP网卡的SR-IOV虚拟化功能，可让多个Pod共享单条100GbE高速链路，大幅提升网络资源利用率。同时我整理了实战中极易踩坑的关键细节，规避部署故障：

•虚拟网卡（VF）命名规则变化：物理网卡PF后缀为npN（如enp1s0f0np0），对应的虚拟网卡VF后缀自动替换为v0（enp1s0f0v0），部署时需适配命名规则

•VF网卡MAC地址需直接在虚拟网卡层面通过ip link set address配置，不可通过物理网卡VF指令配置，否则网卡内部交换机无法完成单播路由

•虚拟网卡不会继承物理网卡的MTU参数，需在Netplan中手动将所有VF网卡MTU固定为9000，保障大包传输性能

•传统eSwitch模式下，对物理网卡的tcpdump抓包无法捕获VF虚拟网卡的流量，排查网络问题时需注意

•VF网卡基于注解分配静态IP，必须搭配Multus host-device插件的静态IPAM空配置，否则IP分配失败

四、MiniMax-M2.5-NVFP4模型基准测试结果

我针对MiniMax-M2.5-NVFP4模型，在不同节点数量、并行策略、推理后端组合下，完成了系统化的性能 benchmark 测试，完整测试日志已上传至开源仓库。核心性能数据汇总如下：

五、核心实战发现与问题解决方案

在多版本、多策略测试过程中，我遇到了大量硬件适配、框架兼容、并行推理异常等问题，同时总结出多项性能优化结论，为同类集群部署提供参考：

1. 硬件内核兼容报错（Xid 13 非法指令）

GB10/SM121核心运行flashinfer_cutlass MoE调度内核时，会触发Xid 13非法指令报错。解决方案：将MoE运行后端固定为triton；同时自动模式的fp4_gemm后端会调用flashinfer_cudnn即时编译引发同类报错，需强制指定flashinfer_cutlass后端。

2. 专家并行（EP）兼容故障

当专家并行数大于1（如4节点TP4+EP4场景）时，triton MoE会持续出现推理异常，导致工作节点崩溃，无法正常运行。在当前硬件与系统镜像环境下，仅fi_cutlass MoE可稳定支持EP=4的超高并行推理。

3. RoCE传输性能异常

实测中发现，即便GPU Direct RDMA显示已开启，RoCE传输协议的速度仍比100GbE网络下的TCP/Socket传输慢一倍。初步判断为PFC/ECN配置错误或驱动降级回落导致，在问题彻底修复前，推荐优先使用Socket传输协议完成分布式NCCL通信。

4. CUDA图加速性能收益显著

CUDA图对高并发推理的提升效果极强：在3节点PP=3并行策略下，8并发推理吞吐量从18.9 tok/s提升至31.5 tok/s，性能涨幅达67%；但该优化对单请求推理速度几乎无影响，仅适配高并发业务场景。同时，分段式CUDA图会因256个专家的变长分块触发显存溢出（OOM），必须永久开启disable_piecewise_cuda_graph=true参数。

5. SGLang端口占用BUG

多节点集群环境中，SGLang调度子进程会默认绑定全局端口，与uvicorn的0.0.0.0监听地址冲突，触发EADDRINUSE报错，该问题在0.5.10rc0版本仍未修复。临时稳定方案：取消--host参数（uvicorn默认监听127.0.0.1），搭配HAProxy边车组件转发外部流量。

六、开源仓库完整能力清单

本次开源的Ansible仓库实现了集群从零到一的全自动化部署，无需手动配置，涵盖所有核心能力：

•全流程Ansible自动化脚本：包含交换机配置、系统安全加固、K3s集群初始化、K8s业务负载部署

•SGLang、vLLM标准化部署清单：内置HAProxy边车、NCCL参数调优、启动与存活探测机制

•高速网络适配方案：Multus+host-device CNI配置，实现100GbE网络直通Pod

•SR-IOV虚拟化网络自动化：自动创建VF虚拟网卡、配置Netplan、实现业务Pod专属VF网卡分配

•完整测试矩阵：收录50+套测试配置，所有测试日志标准化归档（TESTLOG_*.md）

•模型预热部署：支持跨节点rsync同步的HuggingFace模型预加载任务

•监控运维体系：集成Prometheus+Grafana性能监控、NUT UPS断电保护监控

•轻量化工具包：发布PyPI第三方工具dgxarley，提供集成测试命令行工具

结语

该仓库目前持续迭代维护，这位开发者表示会持续适配SGLang、vLLM的新版本，补充更多大模型的分布式推理性能数据。欢迎社区开发者下载部署、复现测试，也可随时交流部署问题、优化思路与并行推理方案。
