从建模方法论发展演进历史-谈如何构建适合AI理解的业务语义本体模型

大家好，我是人月聊IT。

今天仍然从整个建模发展演进史的角度，来分析传统建模存在的不足，并给出为何当前的SBR本体建模规范是最适合AI理解的业务语义模型。

从ER图到本体建模，五十年建模演进史的终极命题，不是「如何生成代码」，而是「如何让AI真正理解业务」。

一、为什么要重新谈建模？

最近几年，AI在软件开发领域的渗透速度远超预期。写代码、生成API文档、自动测试——这些任务AI已经做得相当不错。但一个深层问题始终没有被解决：

AI能写代码，但它真的理解业务吗？

一家新能源汽车企业，向AI描述它的供应链管理流程。AI能生成一份看起来完整的系统设计文档，也能写出对应的代码框架。但当业务人员仔细核对时，发现AI对「供应商暂停合作」的触发条件理解有偏差，对「让步接收」这个质量领域的特殊概念完全陌生，对「动力电池必须永久全检、不可降级」这条行业规则毫无感知。

问题出在哪里？不在AI的能力，而在我们给AI的「输入」。

我们给AI的，要么是一段自然语言描述（模糊、不完整），要么是直接的代码（太底层、失去业务含义）。缺少的，是一个能够精确表达「业务是什么、如何运转、受什么约束」的中间层模型。

这就是为什么今天要重新谈建模——不是为了画图，而是为了给AI一张它能真正读懂的「业务地图」。

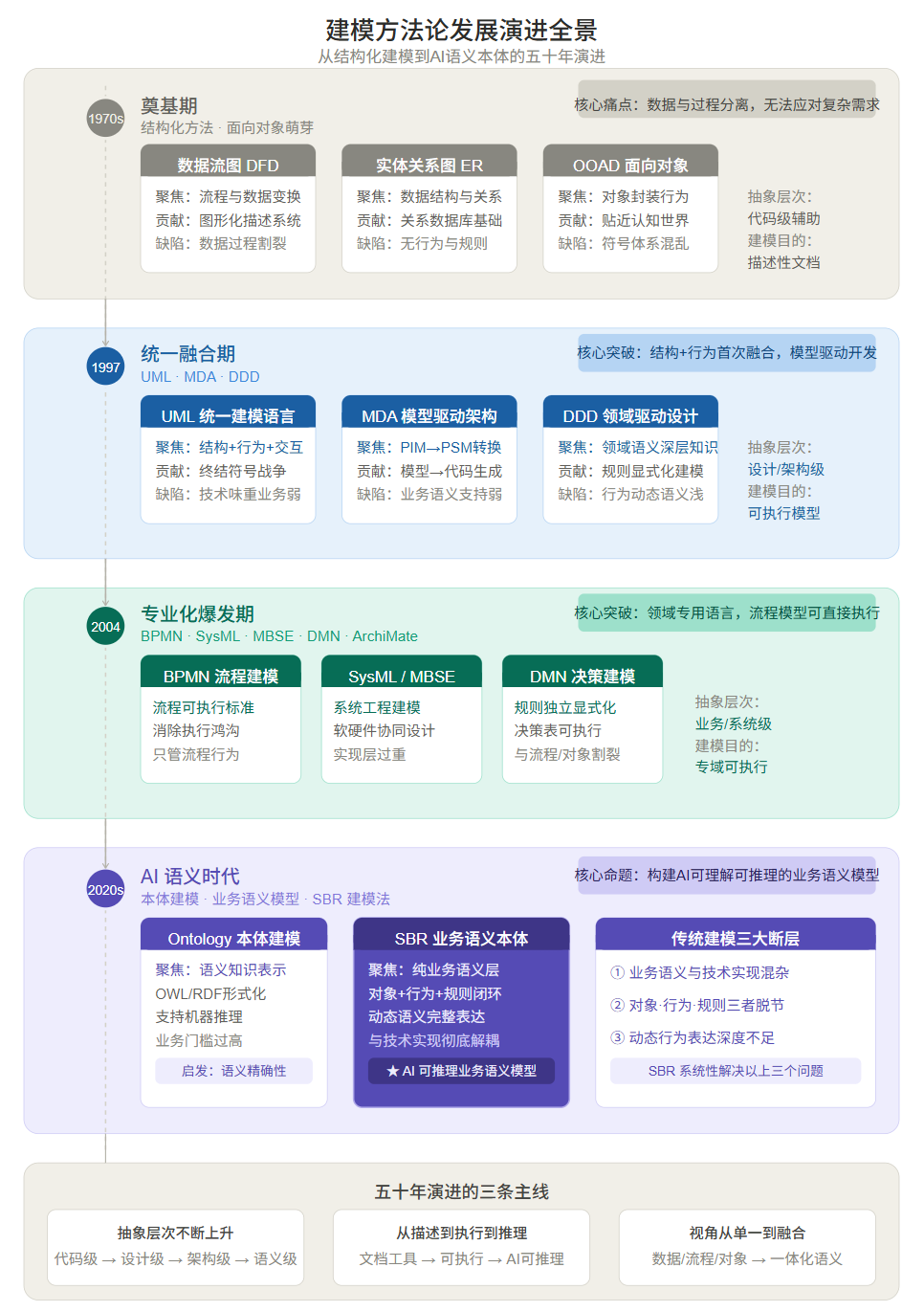

二、五十年建模史：三次重大演进

第一阶段（1970s–1990s）：数据与过程的分离时代

软件危机推动了第一批建模工具的诞生。数据流图（DFD） 描述数据怎么在系统里流动，实体关系图（ER图） 描述数据长什么样。这两个工具解决了最基本的问题：用图形语言把系统说清楚。

但这个阶段有一个根本性的缺陷：数据和过程是分开的。ER图管数据结构，DFD管处理流程，两张图之间没有自然的连接。业务人员说「客户下单」，建模者需要拆成一张ER图（订单表有哪些字段）和一张DFD图（下单流程怎么走），而这两张图里的业务规则——比如「信用额度不足不能下单」——往往写在需求文档里，既不在ER图里，也不在DFD里，游离于模型之外。

这个时代的建模，本质上是为数据库设计和程序结构服务的，离业务语义还很远。

第二阶段（1997–2010）：统一与标准化时代

这个阶段出现了几个真正有影响力的突破：

UML（1997） 终结了面向对象圈子里的「符号战争」。它第一次把结构（类图）、行为（状态图、活动图）、交互（序列图）统一在一套建模语言里。一个订单的完整面貌，既可以用类图描述它有哪些属性，又可以用状态图描述它从「草稿」到「已完成」的完整生命周期，还可以用序列图描述下单时各个模块怎么协作。这是建模史上第一次真正意义上的结构+行为融合。

MDA（2001） 更进一步，提出了一个大胆的想法：把模型分成「平台无关模型（PIM）」和「平台相关模型（PSM）」，通过自动化工具从模型直接生成代码。MDA的贡献在于把建模从「沟通工具」提升为「开发制品」，模型不只是给人看的图，而是可以驱动实现的制品。这个思想直接影响了二十年后的低代码平台。

DDD（2003） 则从另一个方向提出了关键洞见：模型必须反映业务领域的深层知识，而不是技术实现。Eric Evans说，好的模型里的每一个词，业务专家和技术人员应该理解同一个意思。「订单」就是业务世界里的订单，不是数据库里的order表，也不是程序里的Order类。DDD的「限界上下文」「聚合根」「领域事件」，第一次把建模的焦点从技术实现拉回到了业务语义。

BPMN（2004） 和 SysML（2006） 则走向了专业化：BPMN专注于可执行的业务流程，SysML专注于复杂工程系统的软硬件协同建模。这个时代的特点是「专业化爆发」——每个领域都有了自己的建模语言，但多种模型之间如何集成，成了新的难题。

第三阶段（2010s–至今）：智能与语义时代

DMN（2015） 把决策逻辑从流程中独立出来，允许业务规则用近乎自然语言的决策表来描述，并直接可执行。这解决了一个长期存在的痛点：高频变化的业务规则（信贷审批条件、定价规则、风控阈值）被硬编码在代码里，业务人员看不懂，改起来风险高。

本体建模（OWL/RDF） 则专注于语义层面的知识表示。在物联网、智能制造、医疗健康等领域，本体为数据提供了统一的语义框架，使机器能够进行推理和查询。这是建模第一次真正面向「机器理解」而不仅仅是「人类沟通」。

三、传统建模方法的三个断层

站在今天AI时代的视角回看，这五十年的建模演进留下了三个尚未被彻底解决的断层：

断层一：业务语义与技术实现的混杂

传统建模方法，无论是UML类图还是DDD的领域模型，最终都无法摆脱技术实现的「引力」。类图里会出现数据库字段的痕迹，状态图里会出现系统事件的命名，行为描述里会掺入API接口的概念。

这带来一个根本问题：模型成了给技术人员看的文档，业务人员读不懂，业务知识在翻译过程中不断衰减。更重要的是，当你把这个混杂了技术实现的模型输入给AI时，AI并不能清晰区分哪些是业务语义，哪些是技术约束，推理的准确性大打折扣。

断层二：对象、行为、规则三者脱节

这是建模史上最顽固的问题。ER图管对象（数据）、BPMN管行为（流程）、DMN管规则（决策）——三套工具，三张图，三个视角，彼此之间缺乏显式的语义连接。

在实际业务中，这三者从来都不是独立的：「提交采购订单」这个行为，作用于「采购订单」这个对象，必须满足「采购金额不超过审批人权限」这条规则，执行成功后产生「订单已下达」这个事件。这四者是一个不可分割的整体，但在传统建模工具里，它们分散在不同的图表中，靠人工阅读才能理解它们之间的关联。

AI要推理业务，需要的不是三张独立的图，而是这四者之间的完整语义关系网络。

断层三：动态行为的表达深度不足

UML的状态图可以描述实体的状态机，但状态转换的触发条件（前置条件）、转换成功后的业务结果（后置变更），以及触发的后续事件链，往往表达得很粗糙。一个状态转换箭头上写着「审批通过」，但审批需要满足什么条件？审批后哪些数据发生了变化？会触发下一步哪些动作？这些动态语义在传统建模里是模糊的、不完整的。

四、演进规律的三条主线

纵观五十年的建模史，有三条清晰的演进主线：

抽象层次不断上升。 从1970年代的代码级图形辅助，到1990年代的设计级类图，到2000年代的架构级PIM，到2010年代的战略级价值流和能力地图。每次跃迁，建模者都能站在更高处思考系统，而不必陷入下一层的实现细节。

从「描述」走向「执行」再走向「推理」。 早期的ER图和UML类图主要是沟通和文档工具；BPMN 2.0和DMN实现了「模型可执行」，一份BPMN流程图可以直接由工作流引擎跑起来；而本体建模（OWL）则追求「模型可推理」，机器能基于模型回答问题、发现隐含关系。

视角从单一走向融合。 ER图只管数据，DFD只管流程，到了UML和ArchiMate开始融合多个视角，再到MBSE和数字孪生追求「同一个系统在不同抽象层次和不同视角之间无缝切换，保持内在一致性」。

这三条主线，共同指向一个终点：一套能够完整、精确、一体化表达业务语义，并且可以被机器理解和推理的建模方法。

传统方法在这条路上已经走了很远，但还没有走到终点。

五、SBR：从实践中生长出来的业务建模框架

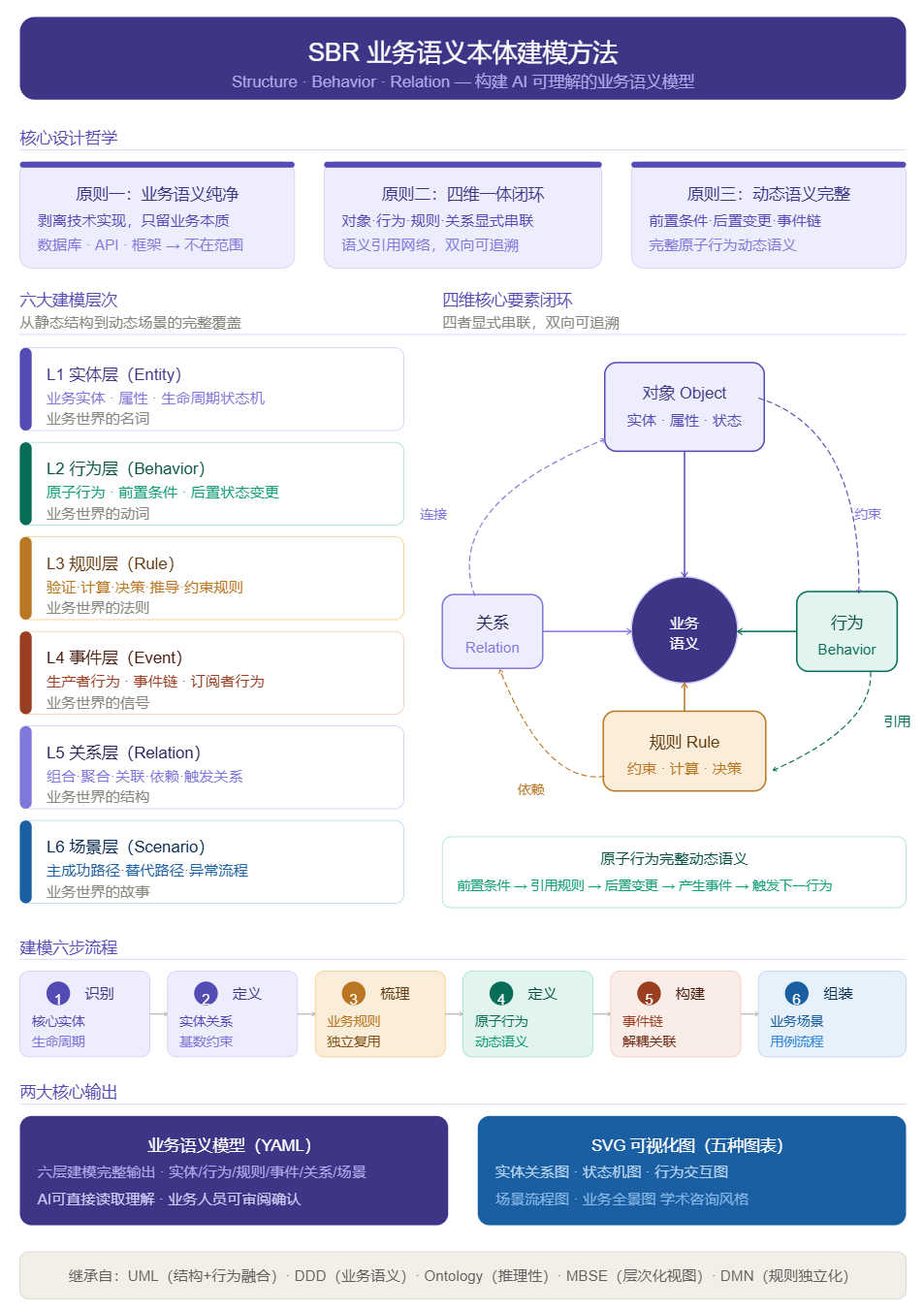

在深度研究和实践了UML、MDA、DDD、MBSE、Ontology（本体建模）等多种建模方法之后，我们逐渐形成了一套针对AI时代业务建模需求的方法论——SBR建模法（Structure · Behavior · Relation），并在此基础上发展出了一套完整的业务语义本体建模规范。

这套方法不是对某种传统方法的改良，而是以「构建适合AI理解和推理的业务语义模型」为核心目标，对传统建模智慧的重新整合。

核心设计哲学

第一原则：业务语义与技术实现彻底分离。

这套规范的定位非常明确：纯业务语义层建模，与技术实现无关。

模型里描述的是「供应商」「采购订单」「质检单」这些业务世界真实存在的对象，而不是数据库表。行为描述的是「提交采购需求」「供应商确认接单」这些业务动词，而不是API接口。规则描述的是「采购金额超过200万元需要总裁审批」这样的业务法则，而不是代码逻辑。

不在范围内的内容被明确列出：数据库表结构设计、技术框架与实现架构、代码层接口定义、部署与基础设施——全部不在这套模型的覆盖范围内。

这样的切割，让AI在推理业务时，接触到的是纯净的业务语义，而不是夹杂着技术噪声的混合物。

第二原则：四维一体，显式闭环。

传统建模里被分散在不同图表中的四个要素，在这套规范里作为平等的一等公民，通过明确的引用关系形成闭环：

• 对象（Structure）：业务实体、属性、生命周期状态
• 行为（Behavior）：原子行为、前置条件、后置变更
• 规则（Rule）：可复用的业务约束和计算逻辑
• 关系（Relation）：实体间的结构关联，行为间的事件触发链

四者之间的连接是显式的、双向可追溯的。一个行为知道它作用于哪个对象、引用了哪些规则、产生了哪些事件；一个规则知道它被哪些行为引用；一个事件知道它的生产者和所有订阅者。这种完整的语义关系网络，正是AI进行业务推理所需要的基础。

第三原则：动态行为的完整表达。

每一个原子行为，都包含完整的动态语义描述：

- id:"Supplier_Suspend"
name:"暂停供应商合作"
owner_entity:"Supplier"
behavior_type:COMMAND
trigger_type:USER_ACTION
actor_ref:"采购总监"
preconditions:
    -"供应商状态 = 合格供应商"
    -"存在以下任一触发条件：累计质量评分 < 60 / 发生重大交付违约 / 出现A级质量问题"
applied_rules:[RUL-003,RUL-013]
postconditions:
    -"供应商状态变为「暂停合作」"
    -"该供应商所有待发询价单自动关闭"
    -"该供应商在途订单标记为风险订单，启动备份供应商"
produced_events:["Supplier.Suspended"]

前置条件是谓词表达式，精确描述行为可执行的业务前提；后置状态变更完整描述了行为成功后的全部业务结果；产生的事件链接到后续的业务反应。这是真正完整的动态语义，而不是一个模糊的「暂停供应商」标注。

六、业务语义本体建模规范：四个核心层次

这套规范将业务世界分解为六个核心建模层次，每个层次回答一个清晰的业务问题：

实体层：不是数据库表，是业务概念的载体

实体建模最重要的不是属性，而是生命周期。一个「供应商」在业务世界里，从「准入申请中」到「资质审核中」到「现场审核中」到「合格供应商」，再到可能的「暂停合作」或「淘汰退出」——这条完整的状态路径，才是这个业务实体的核心语义。

lifecycle:
  states:
    -name:"准入申请中"
      alias:"APPLYING"
      is_initial:true
      description:"供应商已提交准入申请，等待资质审核"
    -name:"合格供应商"
      alias:"QUALIFIED"
      description:"通过审核，进入合格供应商名录，可参与采购"
    -name:"暂停合作"
      alias:"SUSPENDED"
      description:"因质量或交付问题临时暂停，需整改后恢复"
    -name:"淘汰退出"
      alias:"ELIMINATED"
      is_terminal:true
      description:"永久退出合格供应商名录，不可再参与采购"
transitions:
    -from:"QUALIFIED"
      to:"SUSPENDED"
      trigger_behavior:"Supplier_Suspend"
      guard_condition:"累计质量问题评分 >= 阈值 OR 出现重大交付违约"

每个状态转换都有明确的触发行为和守护条件。AI读到这个模型，对「什么情况下一个合格供应商会被暂停」有精确的理解，而不只是知道「可以暂停供应商」这个模糊的功能点。

规则层：业务法则的独立建模

规则是传统建模里最容易被忽视、最容易散落在各处的元素。在这套规范里，规则被单独提取出来，按类型分类，用近乎自然语言的谓词逻辑表达：

rules:
  -id:"RUL-004"
    name:"采购审批权限规则"
    rule_type:DECISION
    expression:>
      采购需求和采购订单的审批权限按金额分层：
      - 单次采购金额 <= 10万元：采购专员自行审批；
      - 10万元 < 金额 <= 50万元：采购主管审批；
      - 50万元 < 金额 <= 200万元：采购总监审批；
      - 金额 > 200万元：副总裁或总裁审批；
      - 战略供应商合同续签：无论金额，均需副总裁审批。
    violation_message:"当前操作人权限不足，请提交上级审批"

-id:"RUL-012"
    name:"来料检验级别决策规则"
    rule_type:DECISION
    expression:>
      来料检验级别根据供应商历史质量表现动态调整：
      - 新供应商（首批次）：全检；
      - 连续3批次合格率 >= 99%：抽检-放宽；
      - 动力电池、安全件：永久全检，不可降级。
    violation_message:"检验级别设定与供应商历史表现不符，请核实"

规则独立建模有三个好处：第一，可被多个行为复用，避免重复定义；第二，规则变更时只需修改一处，不影响行为定义；第三，AI可以独立理解和引用每条规则，在推理时能正确应用约束条件。

事件层：业务世界的信号系统

事件是被严重低估的建模要素。在传统建模里，事件要么隐藏在流程节点里，要么用一个简单的「通知」描述带过。在这套规范里，事件作为独立的一等公民，明确定义生产者、订阅者和携带的业务数据：

events:
  -id:"IncomingQCReport.Rejected"
    name:"来料检验已拒收"
    producer_behavior:"IncomingQCReport_Reject"
    payload:
      -field:"supplierCode"
        desc:"供应商编码"
      -field:"defectRate"
        desc:"缺陷率"
      -field:"criticalDefects"
        desc:"关键缺陷项"
    subscriber_behaviors:
      -"GoodsReceipt_ReturnToSupplier"
      -"Supplier_Suspend"
    business_significance: >
      触发退货和供应商质量整改，A级问题同步评估暂停供应商

这个事件的定义告诉AI：当来料被拒收时，有两个独立的后续动作被触发——退货处理和供应商暂停评估。这两个动作是并行的、相互独立的，这正是业务事实，也是AI正确推理后续流程的基础。

场景层：端到端业务用例的完整表达

场景层将前面的原子要素编排成完整的业务故事，包括主成功路径、替代路径和异常路径：

scenarios:
  -id:"UC-003"
    name:"来料不合格品处置与质量闭环"
    primary_actor:"质量工程师"
    business_value:>
      当来料质检发现不合格时，快速完成物料隔离、退货处理和供应商整改，
      防止不合格物料流入生产线。
    main_flow:
      -step:1
        actor:"质检员"
        behavior_ref:"IncomingQCReport_StartInspection"
        description:"质检员按检验规程对到货物料进行抽检或全检"
      -step:3
        actor:"质量工程师"
        behavior_ref:"IncomingQCReport_Reject"
        description:"质量工程师判定拒收，签发拒收决定，物料移至隔离区"
    exception_flows:
      -condition:"发现A级安全缺陷（如电池热失控风险）"
        handling: >
          立即上报质量总监，同步通知生产停止使用该批次物料，
          评估是否需要对已装车整车进行排查

场景层回答的不是「有哪些功能」，而是「这个业务场景的完整逻辑是什么」。AI基于场景层的定义，能够理解一个完整业务流程的上下文，而不是孤立地理解每一个原子行为。

七、与传统建模方法的关键差异

站在这套规范的视角，可以更清晰地看到它与传统方法的关键差异：

继承了什么：

从UML继承了结构+行为融合建模的思路，以及状态机对实体生命周期的表达方式；从DDD继承了「通用语言」的理念，模型里的每个词必须有业务含义；从Ontology本体建模继承了语义精确性和机器可推理的追求；从MBSE继承了多层次视图、关注点分离的建模架构；从DMN继承了规则独立建模、可复用、可版本化的设计思路。

扬弃了什么：

去掉了MBSE里的需求层和物理实现层——这套规范只关心业务语义层，技术实现是另一个问题域；去掉了Ontology里的形式逻辑（OWL公理、描述逻辑）——这些对AI推理有价值，但对业务建模来说门槛过高、成本过重；去掉了UML类图里对技术实现的迁就（继承关系、接口、设计模式等）——业务世界没有这些概念。

原创了什么：

将行为的前置条件、应用规则、后置变更、产生事件四个要素整合在同一个原子行为定义里，形成完整的动态语义闭环；将规则独立为一等公民，并按验证/计算/决策/推导/约束五种类型分类；将事件作为独立的建模层，显式描述生产者-订阅者关系，形成完整的业务事件图谱。

八、可视化表达：让模型从文字走向图形

业务语义模型不只是给AI看的，也需要给人看。这套规范配套了一套SVG可视化绘图标准，核心设计理念是「形状即语义，颜色即分类」。

五种图表类型，对应五个建模视角：

• 实体关系图：展示业务域核心实体和结构关系，聚合根用加深头部区分
• 生命周期状态图：展示单个实体的完整状态机，初始状态实心圆、终止状态双圆环
• 行为交互图：展示行为、引用的规则、产生的事件及触发链
• 业务场景流程图：泳道式展示端到端用例，各参与者在自己的泳道内操作

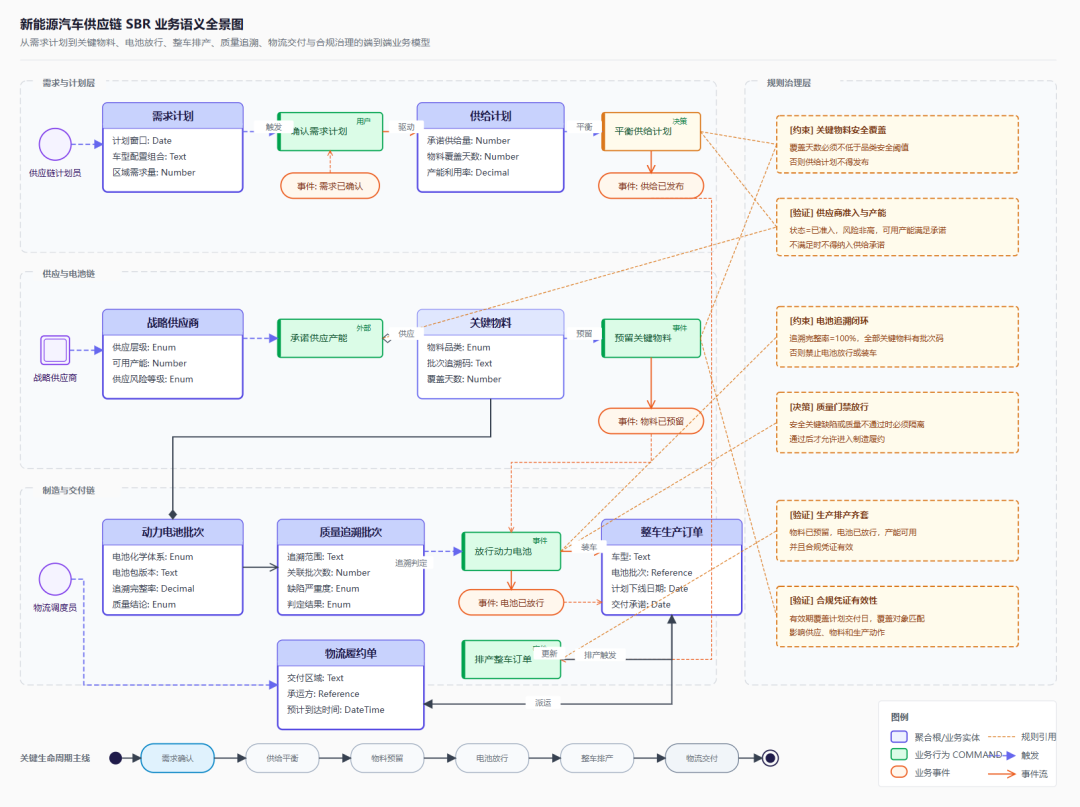

• 业务域全景图：高层次鸟瞰整个业务域的核心对象和主要关系

颜色语义系统（浅色学术风格）：

整体风格参考国际咨询公司（McKinsey、Gartner）和IT架构图（AWS、Azure）的视觉规范：浅色填充、深色线条、克制装饰、信息密度适中。视觉服务于语义，而不是装饰目的。

九、在AI时代，这套方法为什么特别重要

把一个新能源汽车企业的供应链管理业务，用这套规范完整建模之后，得到的不是一份UML设计文档，也不是一份BPMN流程图集合。得到的是一份业务语义地图——包含12个核心业务实体、14条业务规则、30多个原子行为、20多个业务事件、4个完整业务场景。

把这份业务语义地图交给AI，AI能做什么？

精确回答业务问题。 「动力电池来料质检不合格，会触发哪些业务动作？」AI能从事件订阅关系中找到：退货处理 + 供应商暂停评估 + 质量问题单创建，三者并行触发，而不是给一个模糊的「需要处理」。

发现业务规则冲突。 「让步接收」的条件规则（RUL-014）规定「动力电池不可让步接收」，而「紧急采购」场景里对到货质量有特殊处理路径。AI能识别两者在特定条件下的潜在冲突。

推演业务影响链。 「如果战略供应商突然被暂停，会影响哪些正在执行的采购订单？」AI能沿着事件链和关系网络，完整推演出影响范围。

辅助业务决策。 基于历史绩效评估规则（RUL-002、RUL-003），AI能对供应商层级调整给出有据可查的建议，而不是依赖经验判断。

这些能力，不是来自AI变得更聪明，而是来自「输入的业务语义模型变得更完整、更精确」。

十、总结：建模的终极命题

回望五十年建模演进史，每一次重大突破都在回应同一个问题：如何在人的意图和机器的执行之间，建立更精确的桥梁。

ER图让数据库能理解数据结构，BPMN让工作流引擎能执行流程，DMN让规则引擎能执行决策——这是机器执行层面的建模演进。

而现在，随着大语言模型的出现，我们面临一个全新的命题：如何让AI理解业务语义，而不只是执行预定义的规则。

这要求建模在「执行性」之上，再增加一个维度：可推理性。模型不只是告诉机器「怎么做」，还要让机器理解「为什么这么做」「在什么条件下做」「做了之后会发生什么」。

这正是我们这套业务语义本体建模规范所追求的方向：

• 业务语义纯净：剥离技术实现，只留业务本质
• 四维完整闭环：对象、行为、规则、关系显式串联
• 动态语义丰富：前置条件、后置变更、事件链完整表达
• 机器可读推理：结构化YAML，AI可直接理解和引用

建模不是画图，而是思考。一套好的建模规范，不只是工具，更是一种思维方式——先把业务世界想清楚，再去考虑技术实现。

在AI时代，这个顺序比以往任何时候都更加重要。因为AI可以帮你实现，但它无法替你思考业务。

你给它一张精确的业务语义地图，它能带你走到任何地方。

作者注：本文涉及的SBR建模规范（sbr-business-modeling.yaml）和SVG可视化绘图标准（sbr-svg-drawing-standard.yaml），以及基于该规范对新能源汽车供应链管理业务的完整建模实例（nev-scm-business-model.yaml），均已形成完整的规范文件，可在实际业务场景中直接参考使用。
