8张独立H100显卡，为何在服务器里能化身一张超级大显卡？

核心答案：两大英伟达自研黑科技——NVLink高速互联总线 + NVSwitch交换芯片

很多人都会好奇：DGX H100服务器明明内置了8张独立的H100 GPU显卡，可在软件层面调用、运行大模型训练时，我们完全感知不到8张显卡的边界，整机就如同一张超大容量、超高算力的单块巨型GPU。实现这一效果，不靠复杂的软件适配，全靠英伟达两套专属硬件互联方案。

一、先搞懂痛点：AI大模型训练，为什么必须让多块显卡高速互通？

GPU的核心优势是并行计算能力极强，跑AI模型算力拉满，但它有一个致命短板：算力再强，也需要充足的数据实时供给，一旦数据传输跟不上计算速度，显卡就会闲置空转，整体训练效率大幅暴跌。

我们用真实大模型数据直观举例：

• 单张H100显卡显存：80GB
• 4000亿参数大模型（FP16精度）运行所需显存：800GB

不难看出，单张H100远远放不下超大参数的大模型，必须把8张显卡的显存、算力合并共用。想要合并硬件资源，前提就是显卡之间能够无延迟、超高带宽地互相传输数据。

二、传统通道彻底不够用：PCIe总线，跟不上AI算力需求

普通家用电脑、常规服务器中，显卡和CPU、显卡和显卡之间，统一依靠PCIe总线传输数据，这是行业通用标准，但面对AI大模型完全力不从心。

目前最新的PCIe 5.0总线，显卡与服务器其他硬件之间的传输带宽仅有64GB/s。这个速度放在日常办公、游戏场景绰绰有余，可在千亿级大模型训练面前，数据传输瓶颈会直接卡死整张服务器的算力，多卡协同几乎没有实用价值。

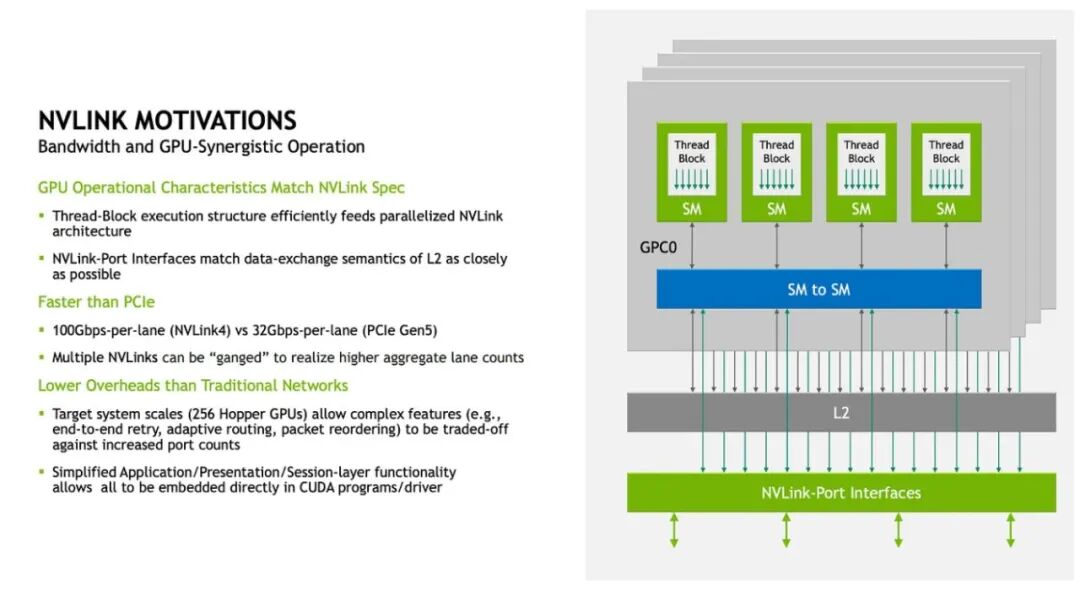

三、NVLink：英伟达专属高速直连线路，甩开PCIe数倍差距

为了解决通用总线带宽不足的问题，英伟达自研了NVLink显卡直连总线，抛弃PCIe中转，实现显卡和显卡之间芯片对芯片的直接通信。

H100平台单卡NVLink带宽：900GB/s，是PCIe 5.0的7倍左右

新一代Blackwell B200平台：带宽进一步翻倍，达到1.8TB/s

NVLink相当于给每块显卡拉了一根专属超高速网线，彻底解决了单对单显卡之间的数据传输卡顿问题。但仅仅有高速网线，依旧无法实现8张显卡完全互联互通。

四、NVSwitch：多卡互联的核心交换机，补齐最后的短板

NVLink存在硬件物理限制：每一张GPU芯片能引出的NVLink接口引脚数量是固定且有限的。

一台DGX H100内置8张显卡，如果只用NVLink直连，硬件引脚根本不够支撑「任意两张显卡之间全速点对点通信」，必然会出现部分显卡传输拥堵、带宽降级的问题。

这时NVSwitch交换芯片就起到了关键作用，我们可以用通俗的网络设备类比理解：

NVLink是高速网线，NVSwitch就是网络交换机。 就像多台电脑接交换机就能全网互通一样，NVSwitch可以无损转发所有NVLink数据流，保证所有显卡通信均能跑满原生带宽。

标准DGX H100服务器内置4颗NVSwitch芯片，完整打通8张H100显卡的互联链路：服务器内任意两张显卡传输数据，都能保持满速运行，全程无瓶颈、无降速。

五、下一代升级：互联范围从服务器拓展到整机柜

到了最新的Blackwell架构时代，英伟达再次升级硬件互联架构：把原本集成在服务器内部的NVSwitch芯片，移出单机、部署到整机柜当中。

这意味着不止一台服务器内的显卡可以融为一体，一整个机柜的所有GPU，在软件层面都会被识别为一张统一的巨型显卡，AI集群的横向扩展能力实现跨越式提升。
