导播编辑主要包含配置布局、音频处理、添加水印、添加备播视频和图片和创建节目单等功能,可以丰富您的直播内容。
步骤1:设置导播画面尺寸
设置成功后,将会影响到输入源、模板布局、自定义布局的输出尺寸。
云导播台内置了适合于视频号直播的横屏、竖屏输出尺寸模板可以供您选择,也支持自定义输出尺寸。
1. 在 云导播台 列表中通过单击导播台的 ID 或右侧的进入进入导播台编辑页。
![](https://qcloudimg.tencent-cloud.cn/image/document/bd571119665c654ce5085b3c84471448.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/bd571119665c654ce5085b3c84471448.png)

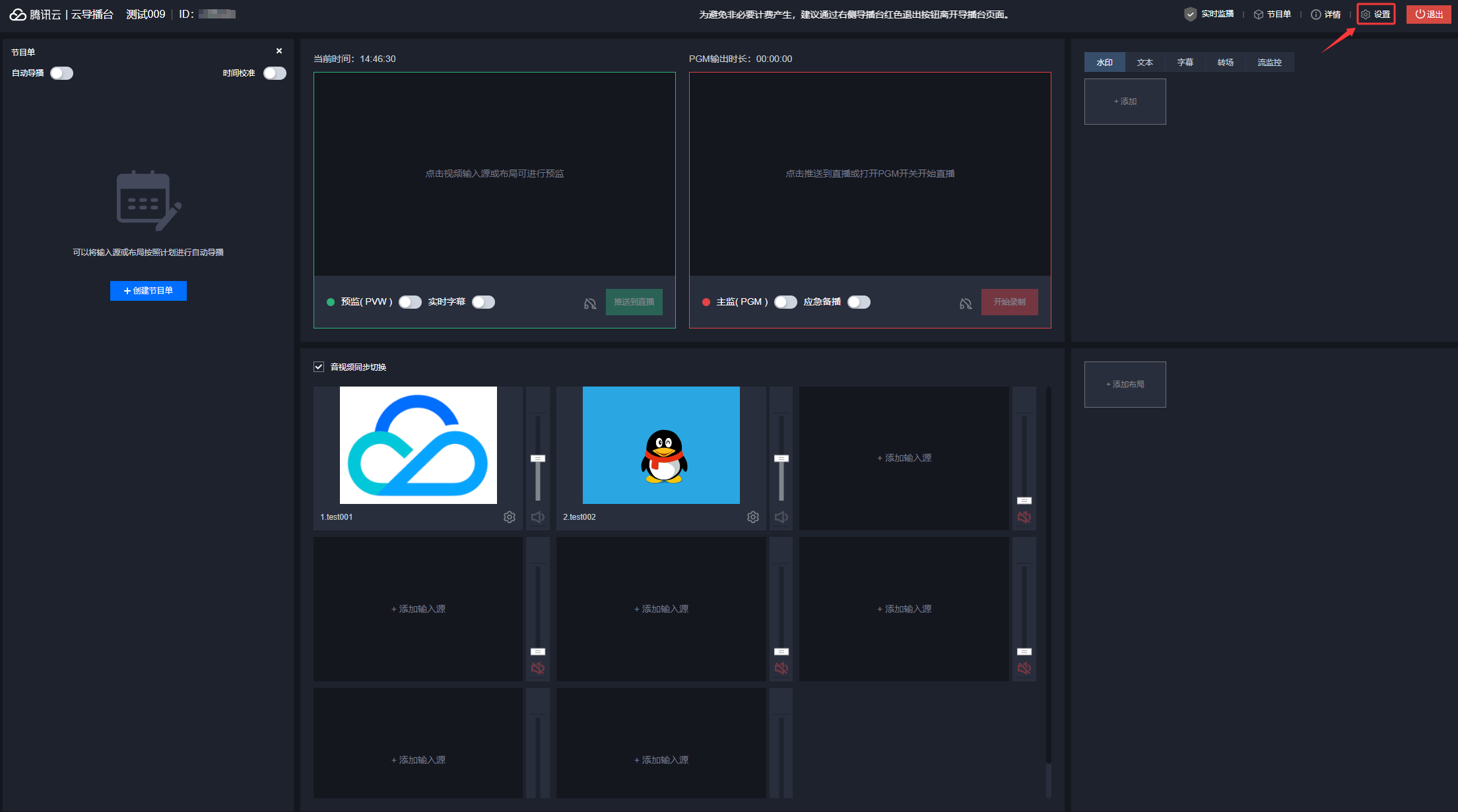

2. 进入导播台编辑页后,单击右上角的![](https://qcloudimg.tencent-cloud.cn/image/document/a1cd854974b521b077227c61f48ee42f.png)
。
![](https://qcloudimg.tencent-cloud.cn/image/document/a1cd854974b521b077227c61f48ee42f.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/d6f00242ec91a4782f4881a92219546b.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/d6f00242ec91a4782f4881a92219546b.png)
3. 选择推流设置进入配置页。
![](https://qcloudimg.tencent-cloud.cn/image/document/57318c4fd29222a745c84e897a04bdda.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/57318c4fd29222a745c84e897a04bdda.png)

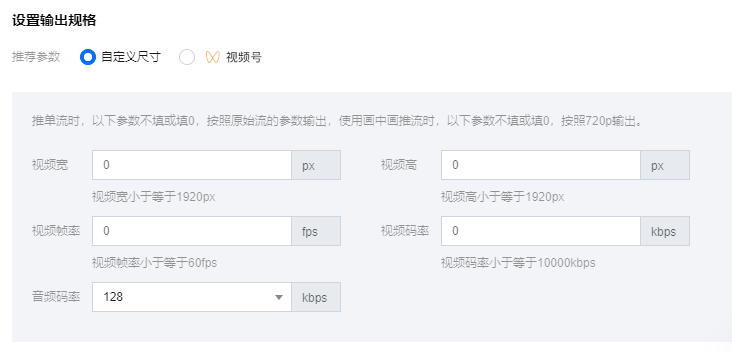

4. 在 设置视频输出尺寸栏中进行如下配置:
![](https://qcloudimg.tencent-cloud.cn/image/document/c3f40a7d70889352acd7fb80f847998a.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/c3f40a7d70889352acd7fb80f847998a.png)
配置项 | 说明 |
推荐参数 | 可自行选择自定义尺寸或视频号类型。 |
推荐比例 | 仅在推荐参数配置项中选择类型为视频号后出现。可选择推荐比例类型为横屏视频或竖屏视频 ,系统会自动填入对应的视频宽、视频高、帧率、码率推荐值。 |
视频宽 | 取值范围:视频长短边尺寸不超过4096px*2160pX。如果您需要自定义宽高,则宽高都是必填项。 |
视频高 | 取值范围:视频长短边尺寸不超过4096px*2160pX。如果您需要自定义宽高,则宽高都是必填项。 |
帧率 | 取值范围:小于等于60fps。 |
码率 | 取值范围:小于等于10000kbps。 |
音频码率 | 支持选择128kbps、192kbps和256kbps。 |
说明
当输出为单画面时,以上参数不填或者填0,将会按照原始流的尺寸输出;当输出为多画面时,以上参数不填或者填0,将按照720p输出。
步骤2:配置布局

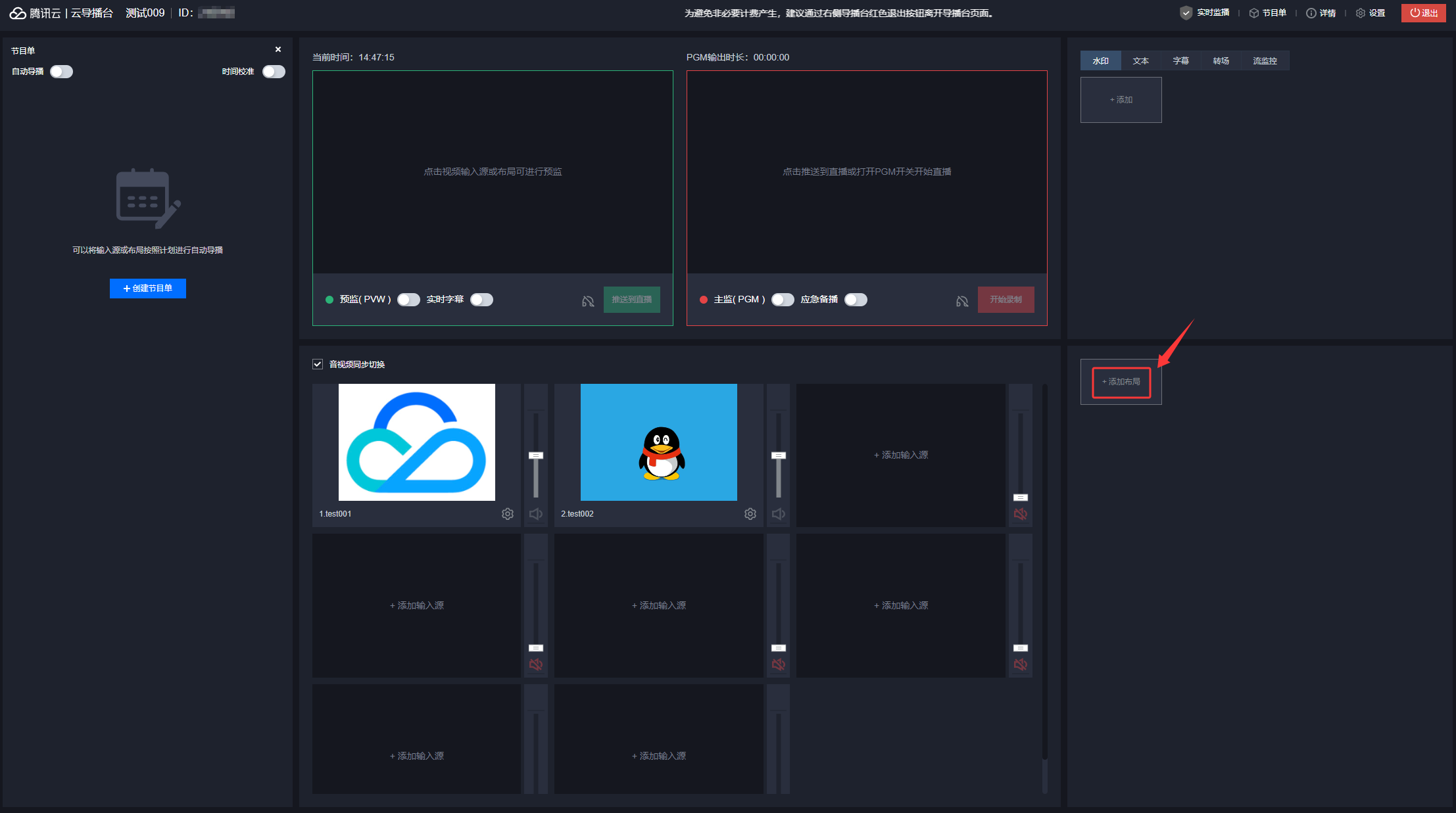

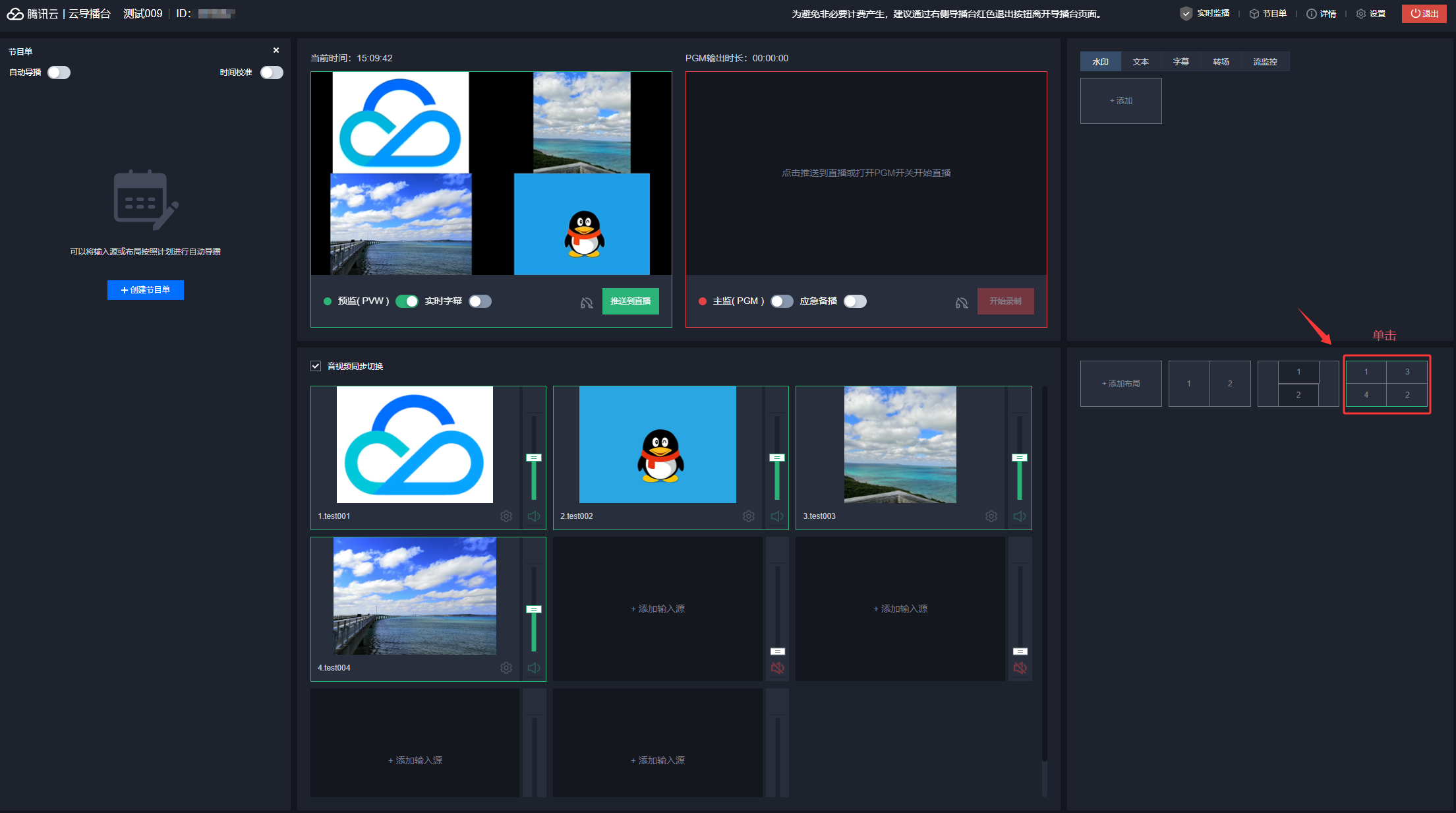

1. 在功能区的布局组件区中单击添加布局 ,进入布局新增页。
![](https://qcloudimg.tencent-cloud.cn/image/document/994ddddc8ce49f3ff68069cdca256450.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/994ddddc8ce49f3ff68069cdca256450.png)
2. 选择您所需要的布局方式,并创建对应的布局:
选择 模板布局。
选择 自定义布局。
3. 创建成功后,您可在布局组件区中看到已添加成功的布局。
4. 单击已添加成功的布局即可推送到预监。
说明
目前云导播内置了5种模板,请根据需要选择合适的模板,也可以使用自定义布局。
正在 PVW 使用的布局显示绿色框,正在 PGM 使用的布局显示红色框,正在使用的布局不能被编辑或删除。

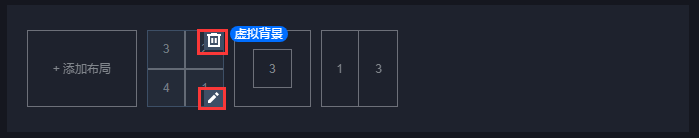

如果您需要修改布局模板,您可以单击相应的布局上右下方的![修改](https://qcloudimg.tencent-cloud.cn/image/document/442d26dcbfacbc1e3f79a3bb530a9884.png)
进行修改操作。
![修改](https://qcloudimg.tencent-cloud.cn/image/document/442d26dcbfacbc1e3f79a3bb530a9884.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/0a663e58b02756028ec977ace4f609c4.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/0a663e58b02756028ec977ace4f609c4.png)
如果您需要删除布局模板,您可以单击布局右上方的![删除](https://qcloudimg.tencent-cloud.cn/image/document/06bab31254728887490e4bb112f1bc0b.png)
进行删除操作。
![删除](https://qcloudimg.tencent-cloud.cn/image/document/06bab31254728887490e4bb112f1bc0b.png)
布局说明
云导播台支持多种输出尺寸的布局模式。
横屏模式:
![](https://qcloudimg.tencent-cloud.cn/image/document/9fb2ff79d53abcc49cb255c16d67274f.png)
竖屏模式:若您需输出竖屏布局,需先单击主页面右上角的设置进入修改输出尺寸。![](https://qcloudimg.tencent-cloud.cn/image/document/7c36e312441adbd617ea4c0e2436e4c5.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/7c36e312441adbd617ea4c0e2436e4c5.png)

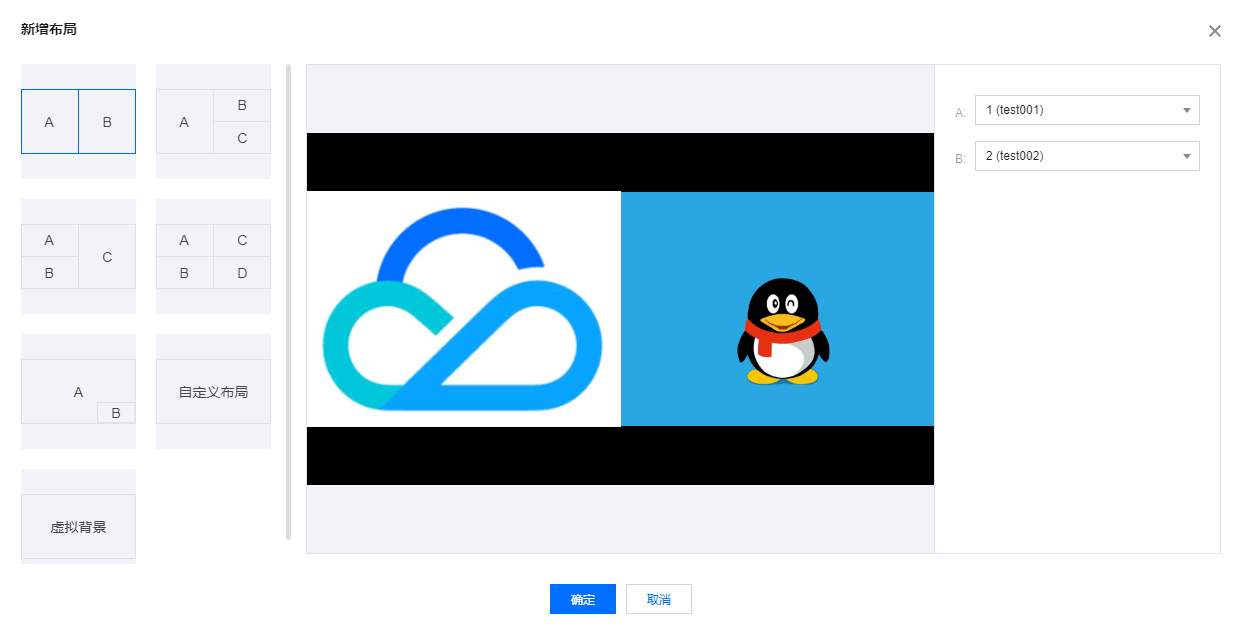

模板布局
目前云导播台内置了5种模板,您可以根据需要选择合适的模板,具体操作如下:

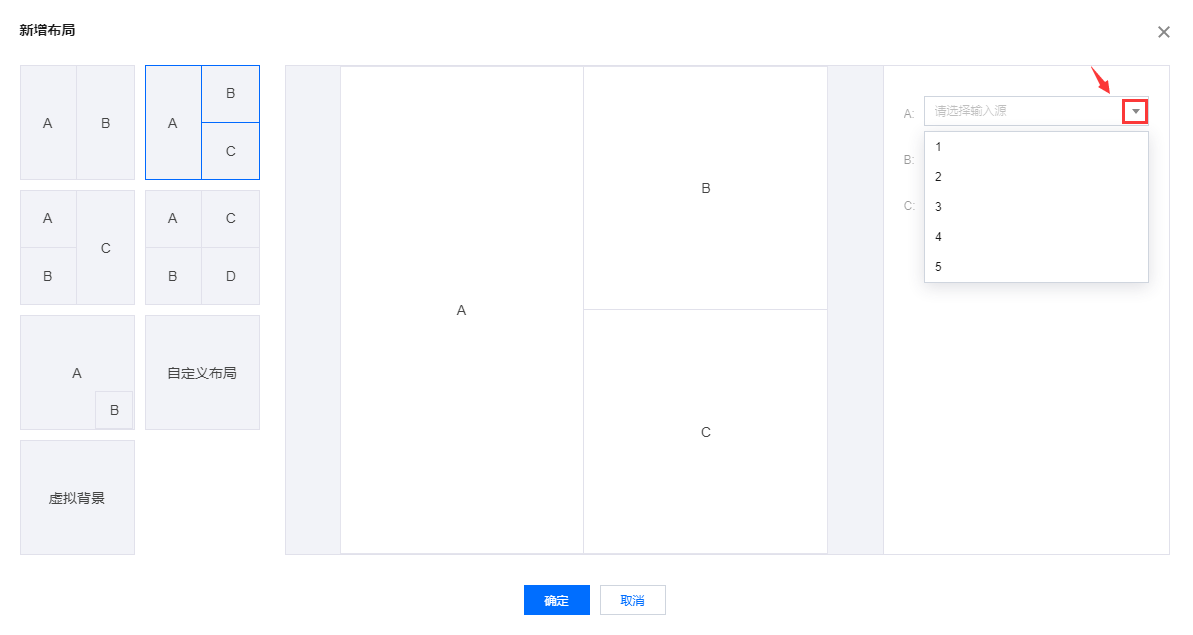

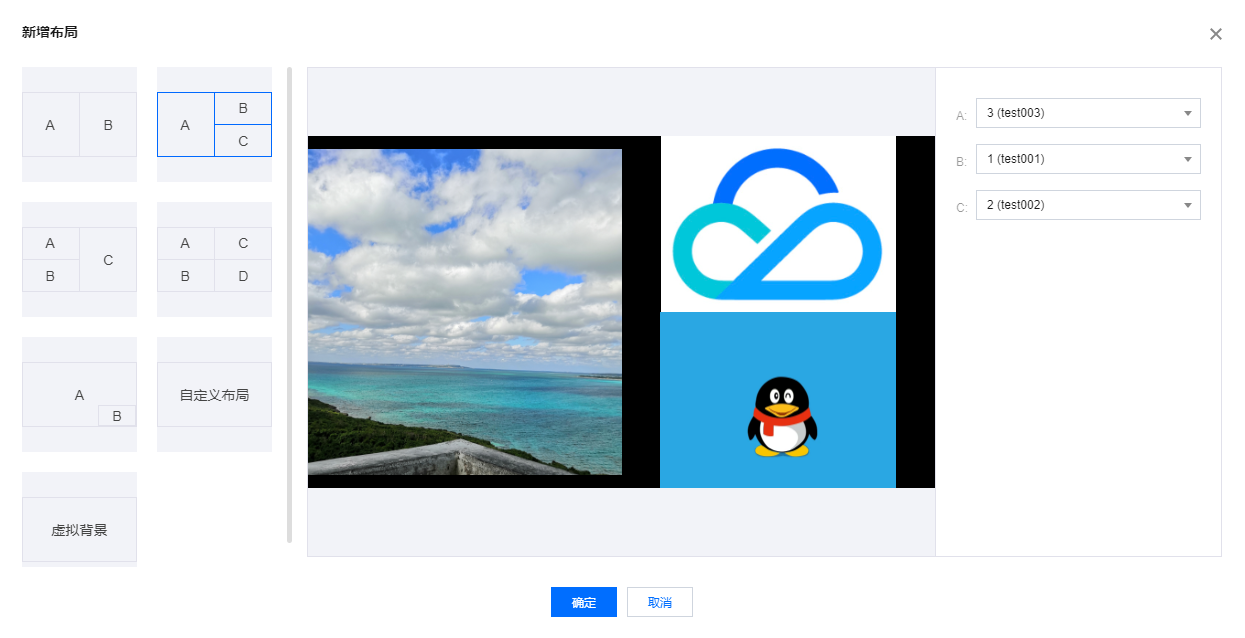

1. 单击选中适用的布局模板。
2. 单击输入源下拉框,选择对应的输入源。
![](https://qcloudimg.tencent-cloud.cn/image/document/0782be3756aea8a6dc5ca344a75b35a6.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/0782be3756aea8a6dc5ca344a75b35a6.png)

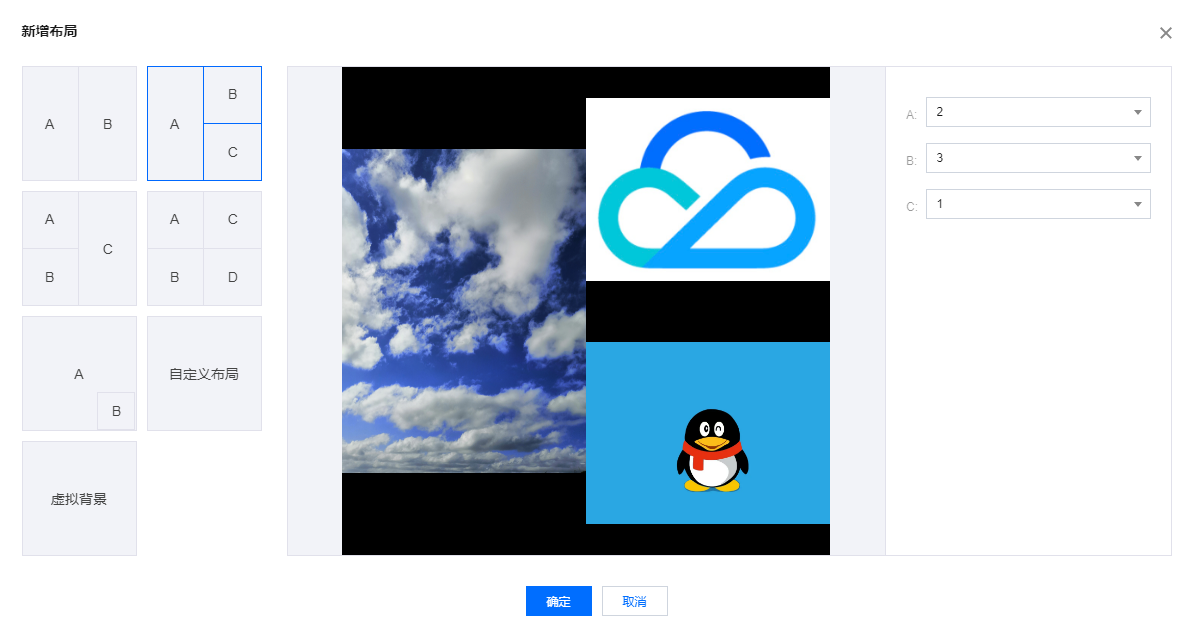

3. 选择完成后,您可在预览框中查看预览视频效果。
![](https://qcloudimg.tencent-cloud.cn/image/document/e866fb733ad4f47282dc6ee9652bb6ac.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/e866fb733ad4f47282dc6ee9652bb6ac.png)
4. 单击确定,即可创建对应的布局。

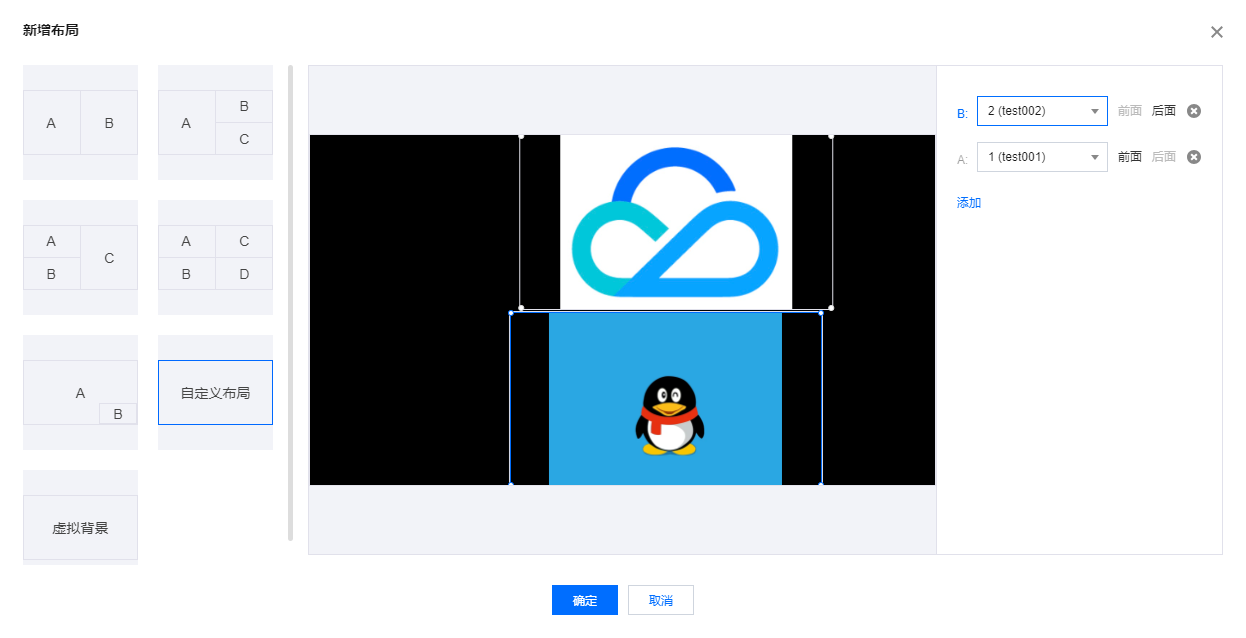

自定义布局
支持排列叠放次序,大小变换,拖动位置进行配置,您可以自行配置各输入源的大小和位置。

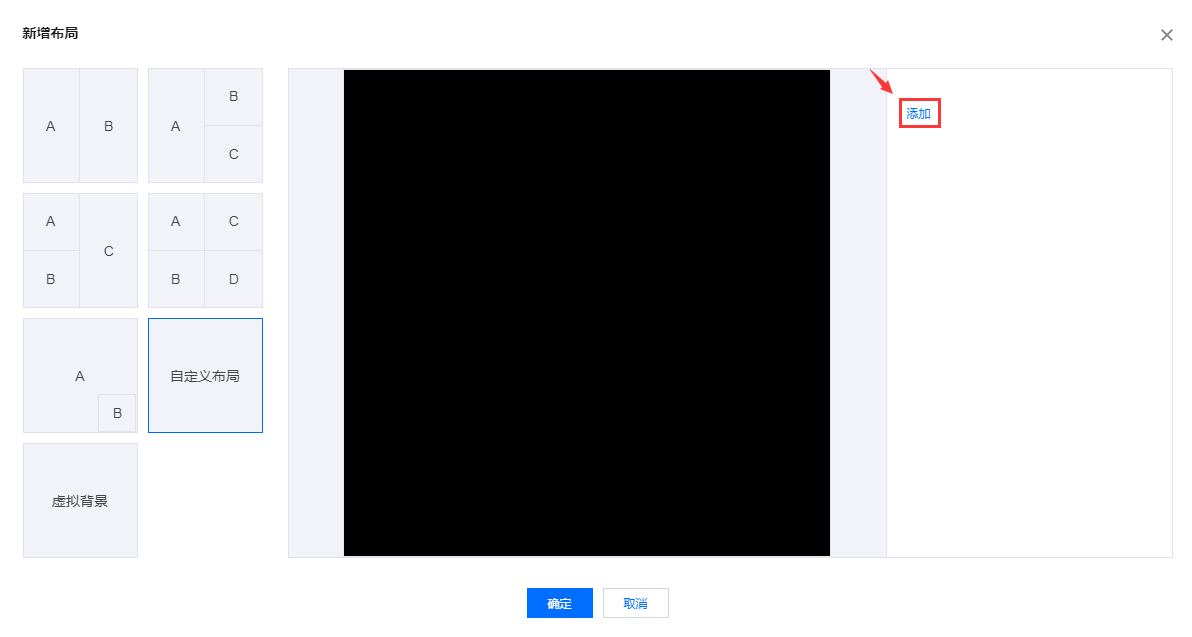

1. 单击自定义布局,可按需求单击添加输入源。
![](https://qcloudimg.tencent-cloud.cn/image/document/176b3286ed1d8cb3120a8845e25e0c79.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/176b3286ed1d8cb3120a8845e25e0c79.png)
说明
最多可添加4路输入源;若您需删除多余的输入源,可单击![](https://qcloudimg.tencent-cloud.cn/image/document/989eec98d6cde2913aed6abd40e57851.png)
。
![](https://qcloudimg.tencent-cloud.cn/image/document/989eec98d6cde2913aed6abd40e57851.png)

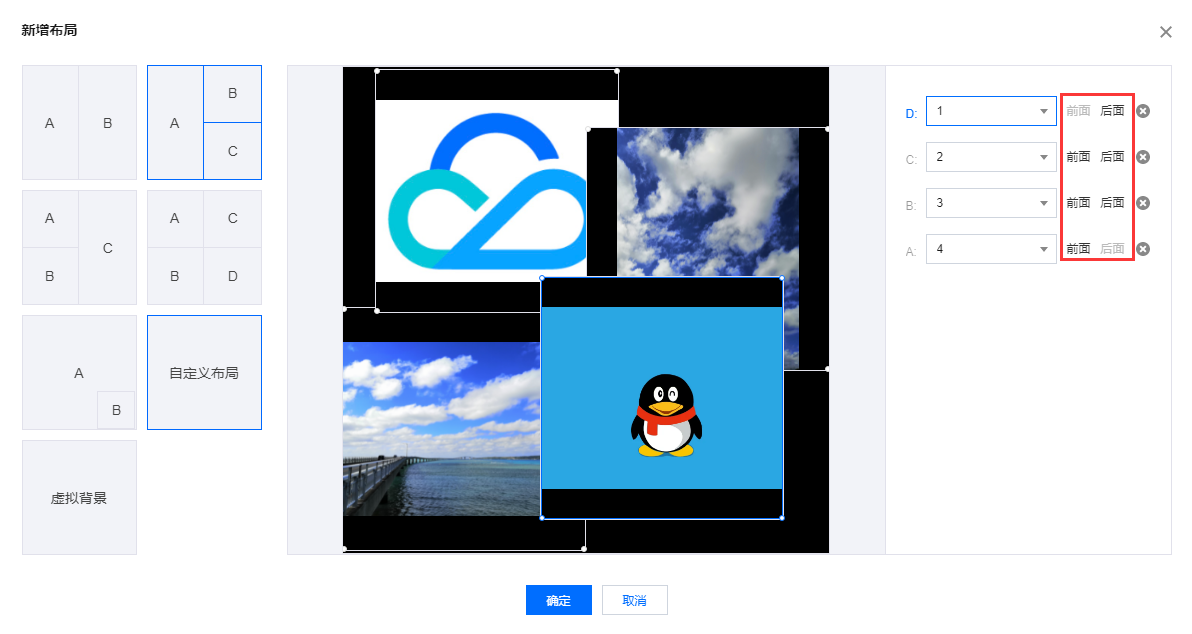

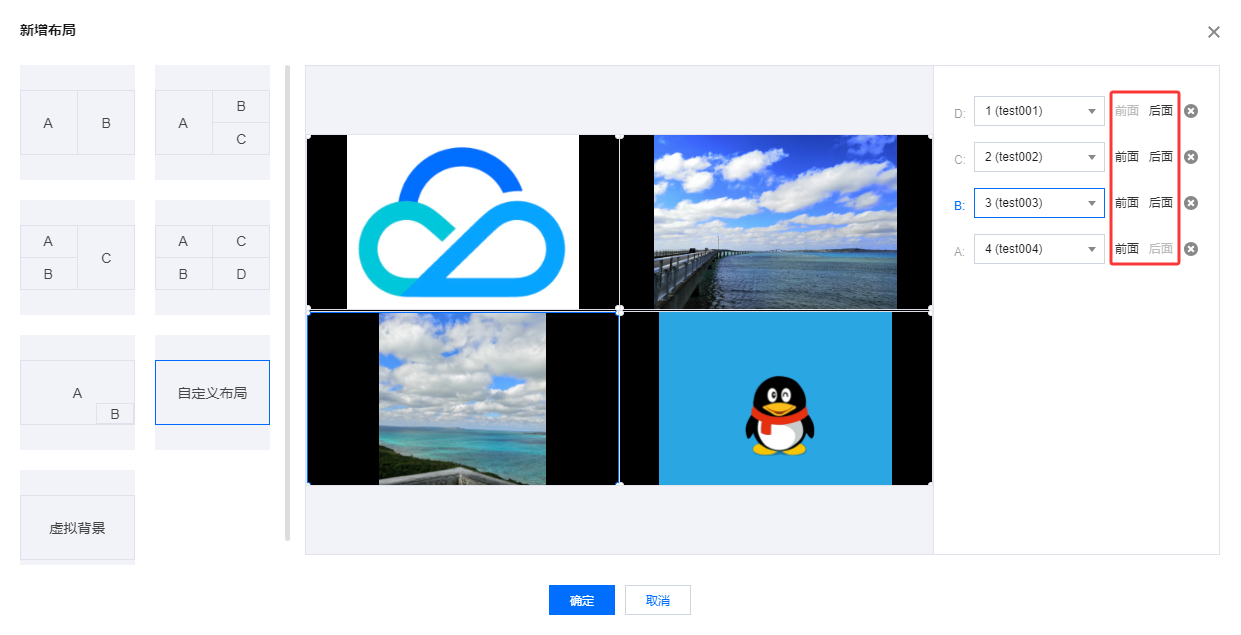

2. 对输入源布局进行调整:
按住鼠标拖动输入源,对相应的输入源大小和位置进行调整。
单击前面或后面调整各输入源叠放次序。
3. 单击输入源下拉框,选择对应的输入源;选择完成后,您可在预览框中查看预览视频效果。
![](https://qcloudimg.tencent-cloud.cn/image/document/6345f4d7d41f4dd55270edba5e50c975.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/6345f4d7d41f4dd55270edba5e50c975.png)
4. 单击确定,即可成功创建对应的布局。
步骤3:启动预监

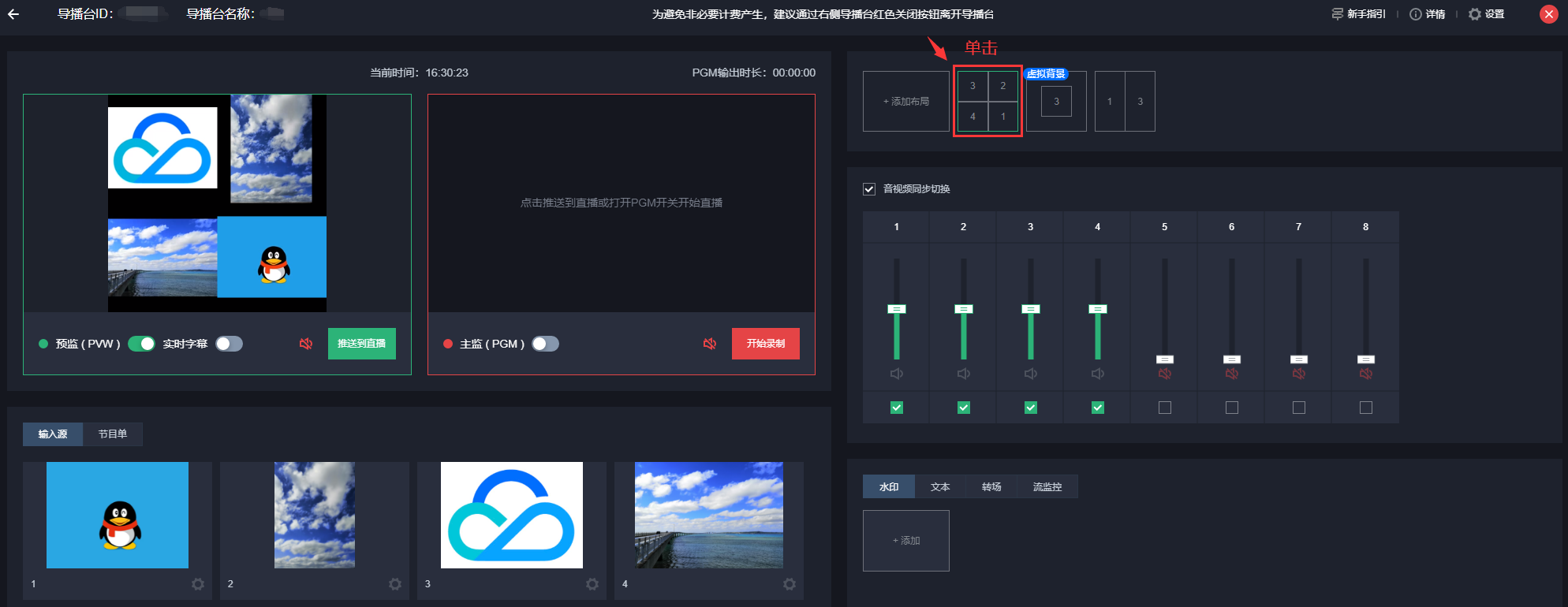

查看视频输入源区域,单击已添加的视频源或已创建的布局模板,即可成功启动预监(PVW)。
![](https://qcloudimg.tencent-cloud.cn/image/document/3151c4dea34860f18eaf020ed1b3d432.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/3151c4dea34860f18eaf020ed1b3d432.png)
注意
预监使用的布局出现绿色框预监状态提示。使用中的输入源或布局无法删除。如果您需要删除该布局,您可以手动关闭 PVW 或 PGM 或停止运行导播台后删除。
步骤4:音频处理
支持调整输出流中,每个输入流的音量。当勾选音视频同步切换时,PVW 播放的视频和音频相同。例如:
当前 PVW 正在播放1号视频源,则正在播放的音频也是1号音频,若当前 PVW 播放的视频为1号和3号的混流,则正在播放的音频也是1号和3号视频源的混音。
取消勾选音视频同步切换选项后,可以将音频和视频分离。例如:
若当前播放的为1号视频源,可以选择播放3号视频源的音频,若当前播放的是1号和3号视频源的混流,可以选择仅播放1号视频源的声音。
![](https://qcloudimg.tencent-cloud.cn/image/document/754079296a2dde824952b54f02084e79.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/754079296a2dde824952b54f02084e79.png)
步骤5:添加组件
添加水印
新增水印模板
云导播台支持叠加多个水印。若您需在导播画面中添加水印,具体操作步骤如下:

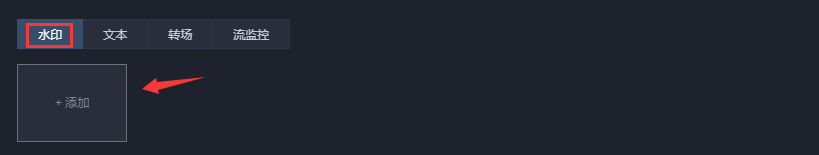

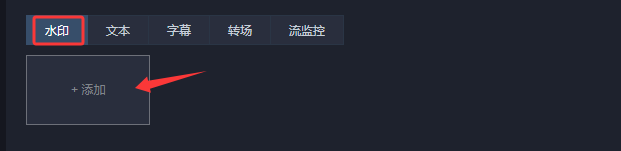

1. 选择水印标签,单击添加进入新增水印页。
![](https://qcloudimg.tencent-cloud.cn/image/document/d59399421ef3a4c7e3630df4f8f0541a.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/d59399421ef3a4c7e3630df4f8f0541a.png)

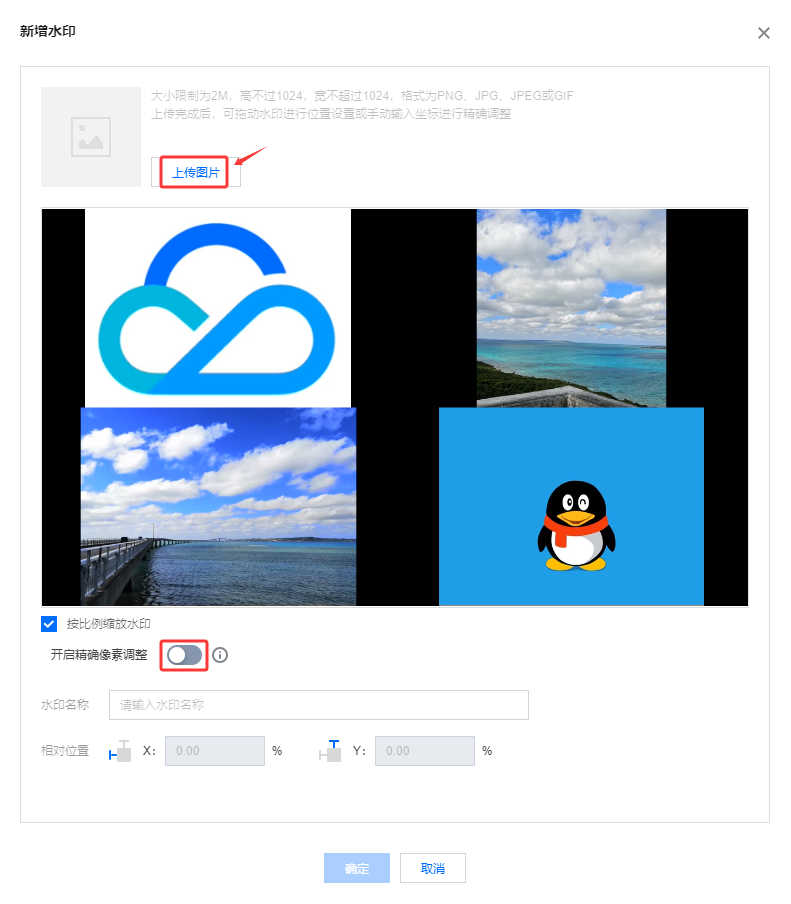

2. 单击上传图片,上传您的水印图片。
说明
水印图片大小限制为2M,宽高不超过1024px,可上传类型为 PNG、JPG、 JPEG 或 GIF 格式,支持动态水印。
上传完成后,可拖动水印进行位置设置或手动输入坐标进行精确调整。

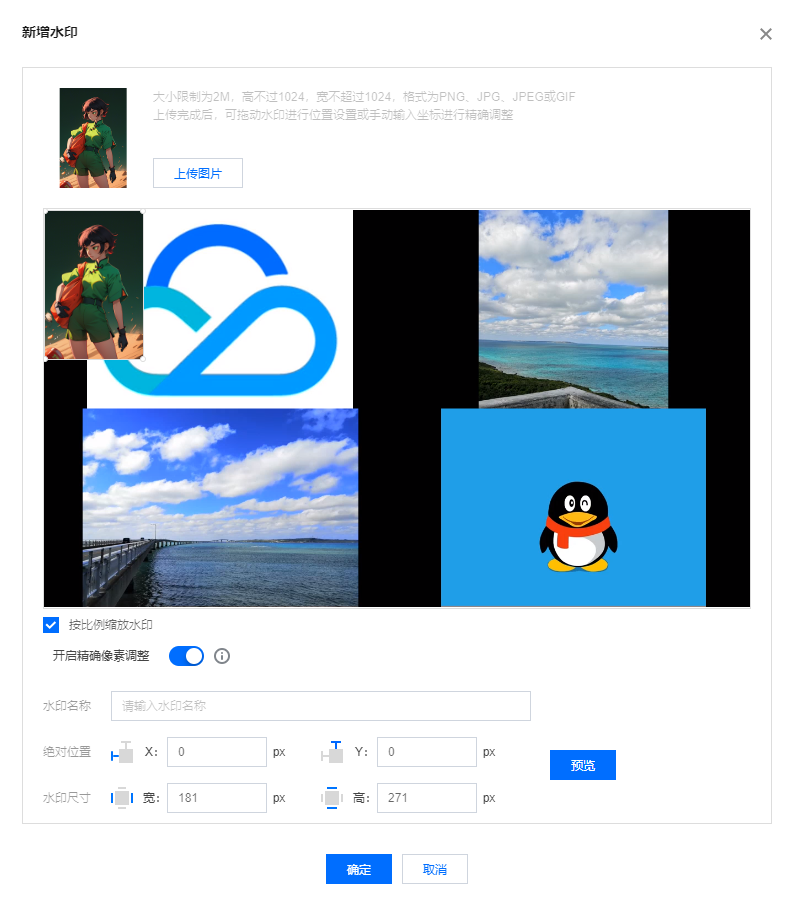

3. 可通过在编辑画面中拖动水印图片,或单击![](https://qcloudimg.tencent-cloud.cn/image/document/de1d95b9d2d9cbe57969a2bbda33204b.png)
开启精确像素调整,输入精确像素值两种方式对水印图片的位置和尺寸进行调整。
![](https://qcloudimg.tencent-cloud.cn/image/document/de1d95b9d2d9cbe57969a2bbda33204b.png)
4. 您可以自定义水印的名称。
![](https://qcloudimg.tencent-cloud.cn/image/document/62f34b57dd1e286786e5f337759d2215.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/62f34b57dd1e286786e5f337759d2215.png)
说明
若您需使用精确像素调整功能,需要先开启 PVW 预监。
5. 调整完成后,可单击预览查看新增的水印效果。
![](https://qcloudimg.tencent-cloud.cn/image/document/a7435bf02009c79fe0e8ea517cdbc9f3.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/a7435bf02009c79fe0e8ea517cdbc9f3.png)
6. 编辑完成后,单击确定保存水印模板。

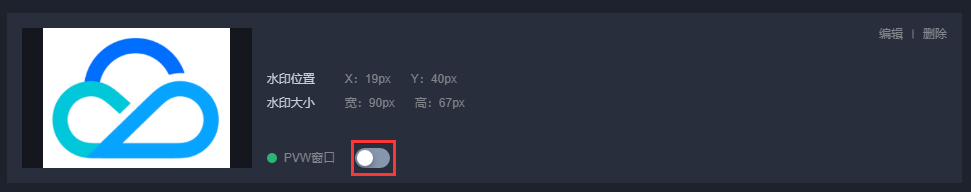

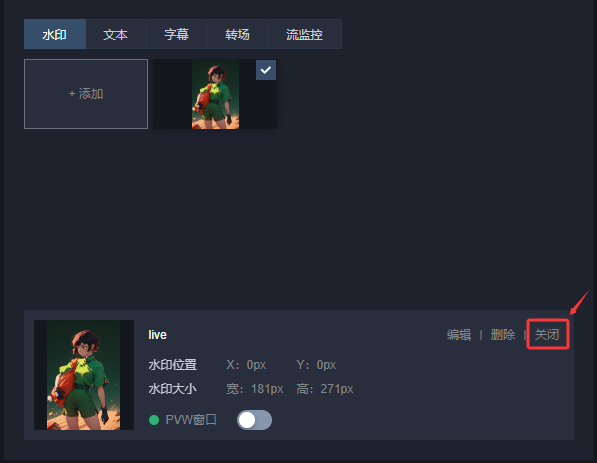

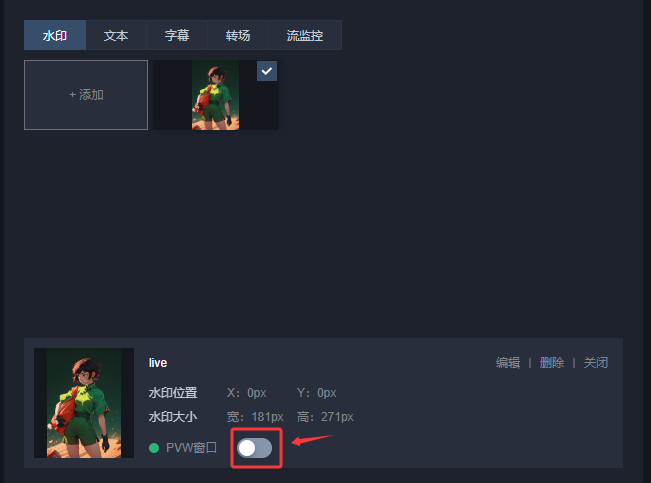

7. 选择需要开启的水印模板,单击![](https://qcloudimg.tencent-cloud.cn/image/document/747f2d1c4549e31c45ee3ad7921e3f72.png)
开启 PVW 窗口。
![](https://qcloudimg.tencent-cloud.cn/image/document/747f2d1c4549e31c45ee3ad7921e3f72.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/feb2e3af9ab66f6ecb5aeee4169d5e2f.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/feb2e3af9ab66f6ecb5aeee4169d5e2f.png)

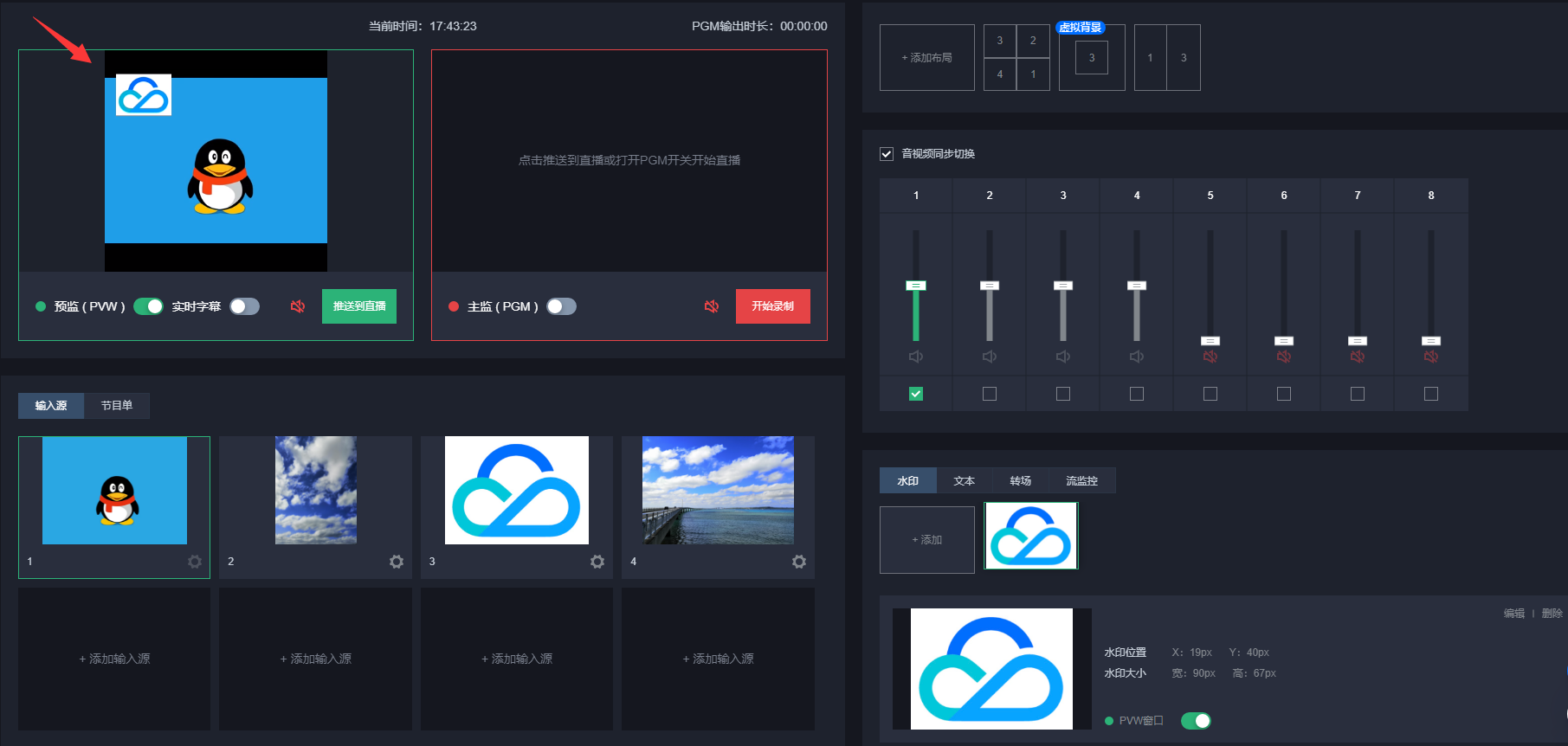

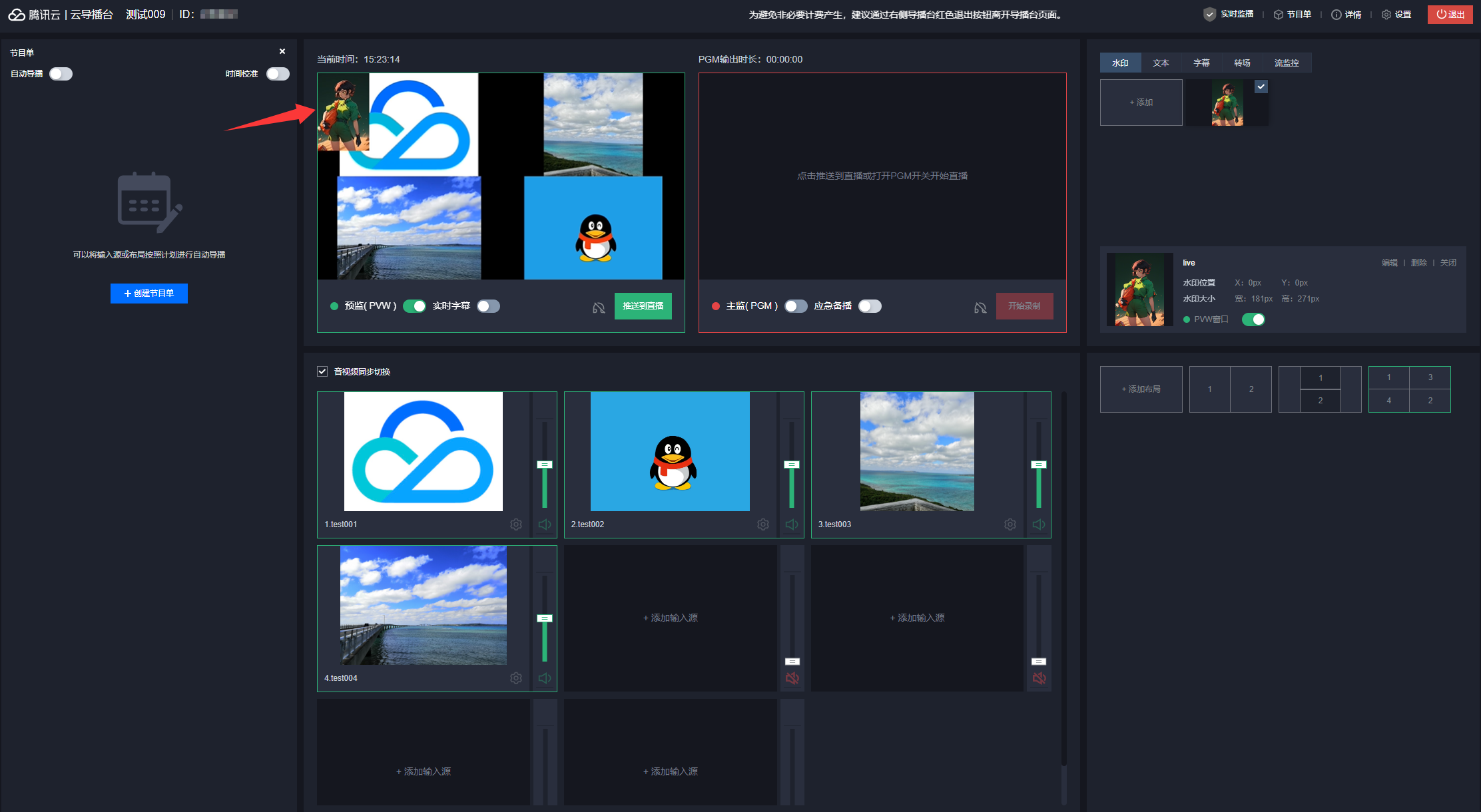

8. 开启 PVW 窗口后,即可在左侧 PVW 上显示水印。
![](https://qcloudimg.tencent-cloud.cn/image/document/d772dff1ad1da0339c14bb2e1fc2e921.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/d772dff1ad1da0339c14bb2e1fc2e921.png)
修改水印模板

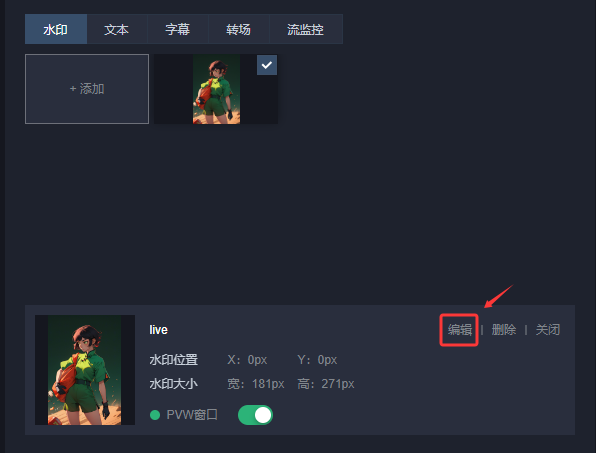

1. 选择您已创建成功的水印模板,并单击右侧的编辑,即可进入修改模板信息。
![](https://qcloudimg.tencent-cloud.cn/image/document/9f1852c67e023f37d945168c340fd7d4.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/9f1852c67e023f37d945168c340fd7d4.png)
2. 根据您的业务实际需求对水印模板进行调整。完成调整后,单击保存即可。
删除水印模板

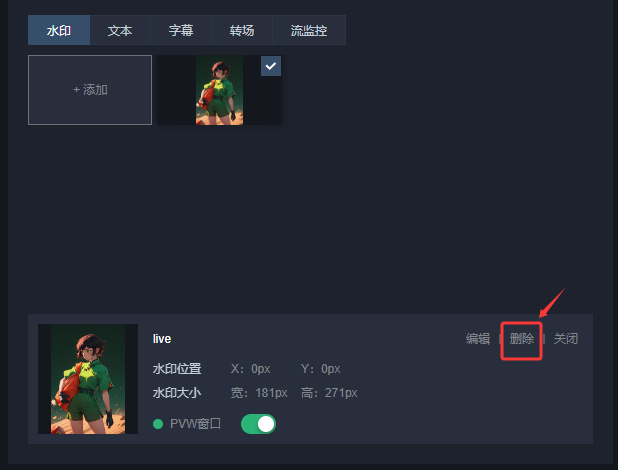

1. 选择您已创建成功的水印模板,并单击右侧的删除。
![](https://qcloudimg.tencent-cloud.cn/image/document/c2683314924635782f12fa451cf713d1.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/c2683314924635782f12fa451cf713d1.png)

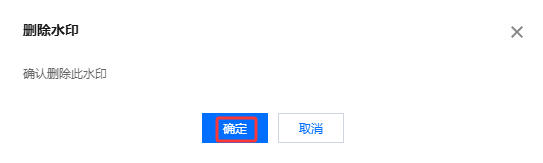

2. 确认是否删除当前水印模板,单击确定即可成功删除。
![](https://qcloudimg.tencent-cloud.cn/image/document/807ab26e9f7b3d057b159377056b0254.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/807ab26e9f7b3d057b159377056b0254.png)
添加文本
新增文本模板
云导播台支持多文本叠加,也支持文本和水印叠加。若您需在导播画面中添加文本,具体操作如下:

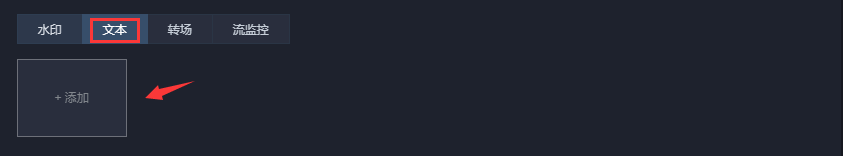

1. 选择文本标签,单击添加进入新增文本页。
![](https://qcloudimg.tencent-cloud.cn/image/document/d2dc8f38c287645188243bd29fecc086.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/d2dc8f38c287645188243bd29fecc086.png)

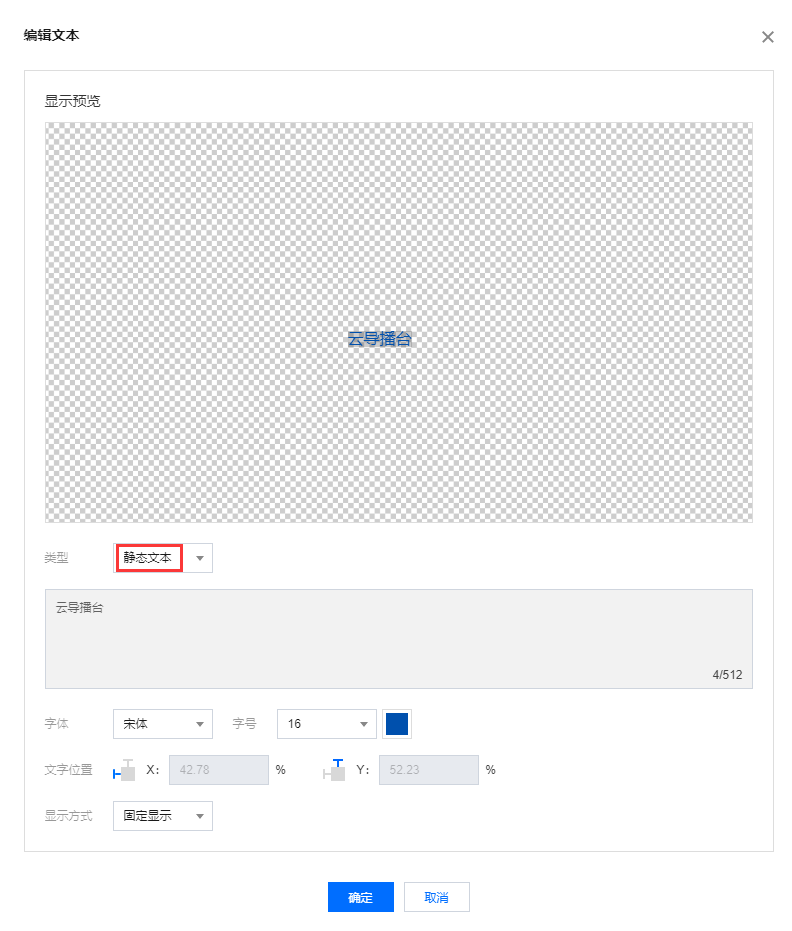

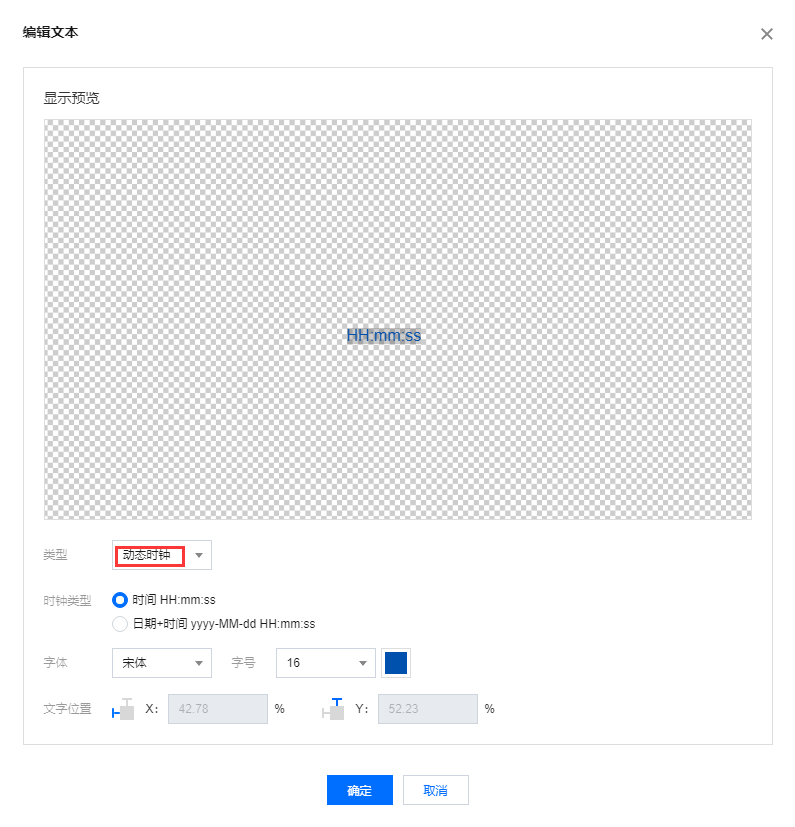

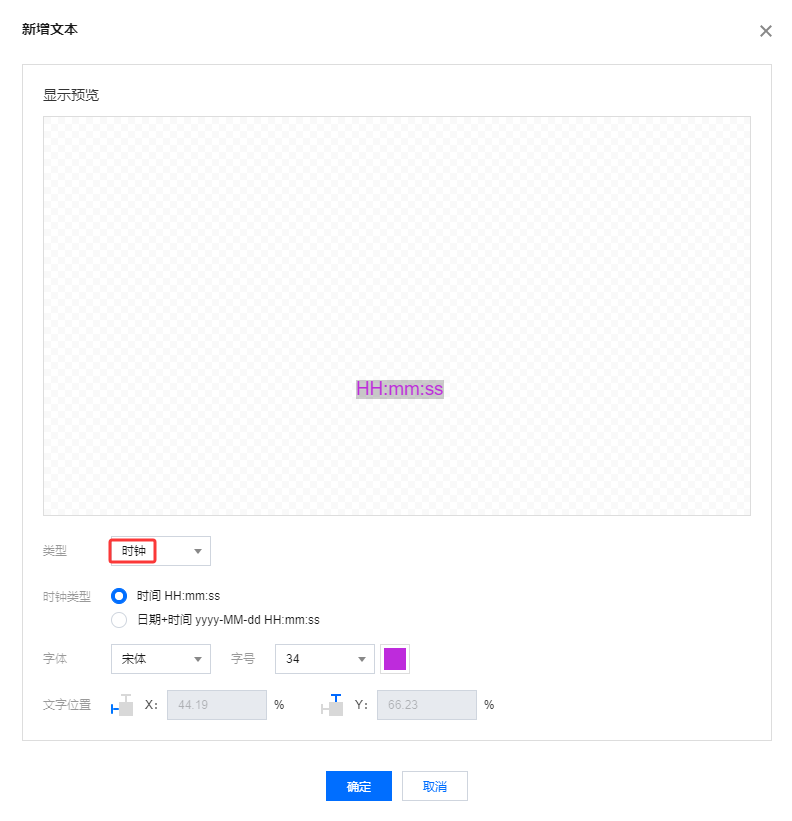

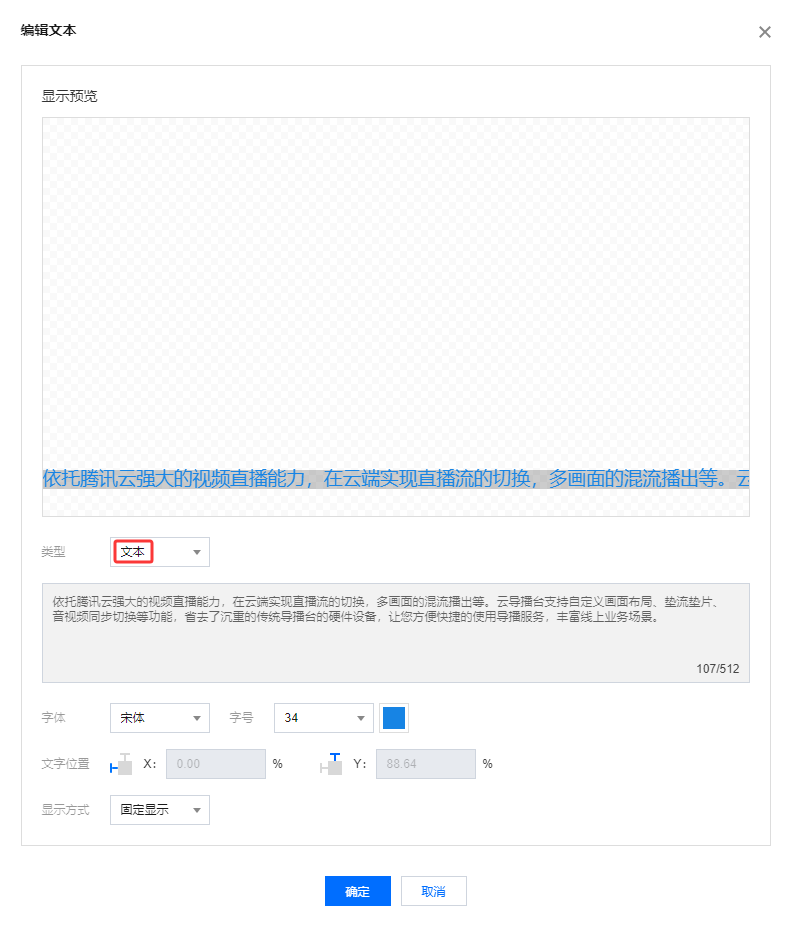

2. 根据您的业务需求,并进行如下配置:
![](https://qcloudimg.tencent-cloud.cn/image/document/d8e068b1a669bb137f405c40a7f11476.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/d8e068b1a669bb137f405c40a7f11476.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/e77a8221dd676f33d6965101bd1df139.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/e77a8221dd676f33d6965101bd1df139.png)
配置项 | 说明 |
类型 | 默认为文本,可选时钟。 文本 在下方输入您需要的文本。 时钟 时钟类型可选择时间或日期+时间,并进行单选。 |
字体 | 可选择宋体或黑体字体。 |
字号 | 可选择字号范围为16 - 60。 |
字体颜色 | 按照喜好可以自定义选择字体色。 |
文字位置 | 支持使用鼠标拖动调整文本位置。 |
显示方式 | 可以选择固定显示、循环滚动或单次滚动这三种展示方式。 |
3. 编辑完成后,单击确定保存文本模板。

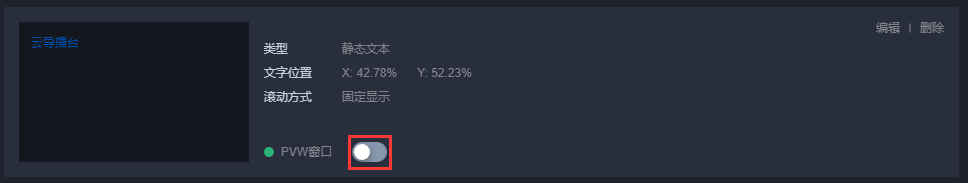

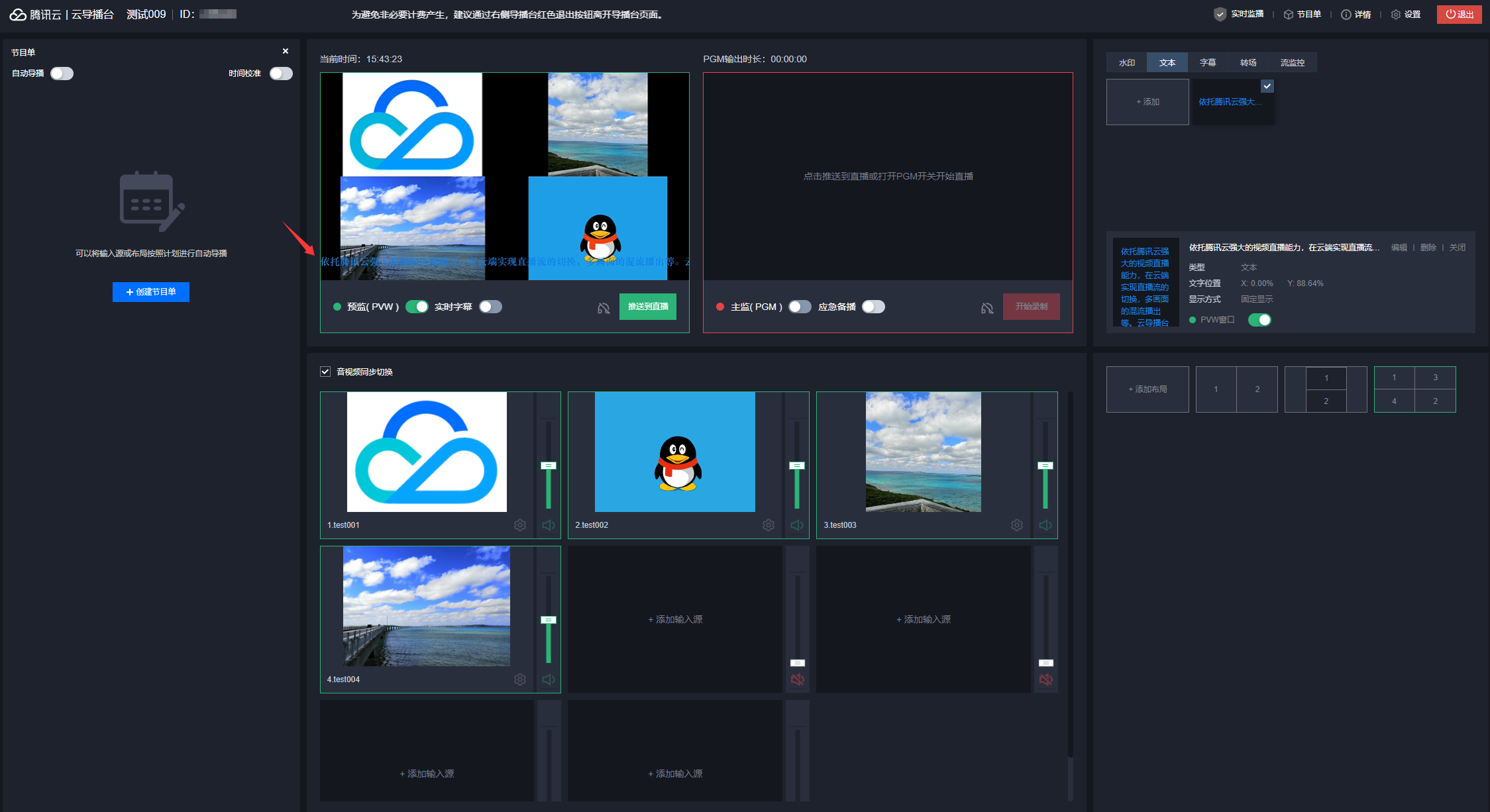

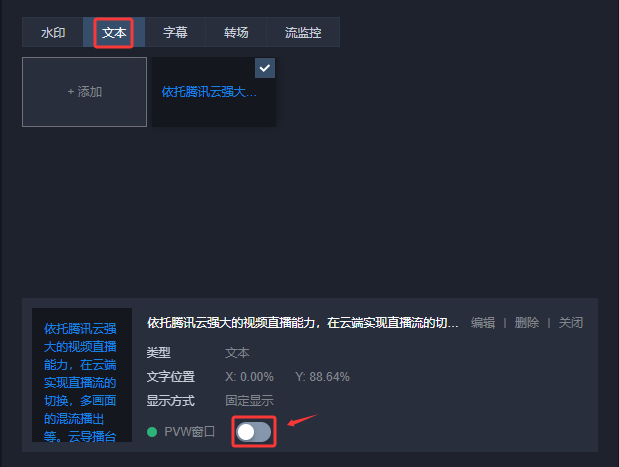

4. 选择需要开启的文本模板,单击![](https://qcloudimg.tencent-cloud.cn/image/document/4af8e5cdcec02fa96792dd042aadbb3b.png)
开启 PVW 窗口。即可在 PVW 上显示文本。
![](https://qcloudimg.tencent-cloud.cn/image/document/4af8e5cdcec02fa96792dd042aadbb3b.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/1ece78cfa0142838ddc2669feac27086.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/1ece78cfa0142838ddc2669feac27086.png)
修改文本模板

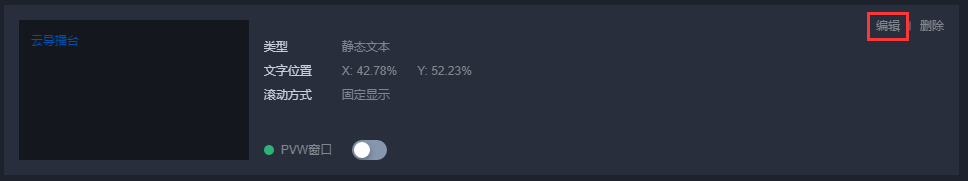

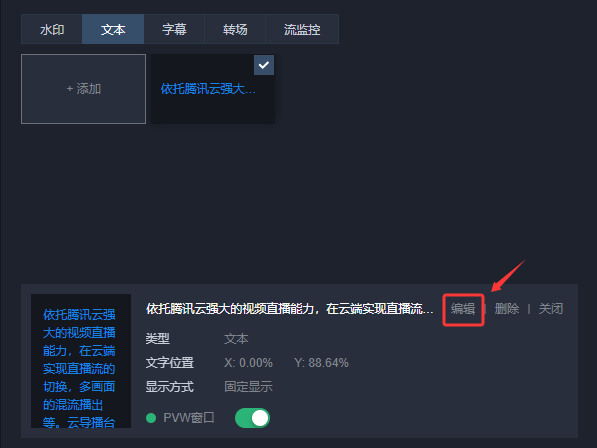

1. 选择您已创建成功的文本模板,并单击右侧的编辑,即可进入修改模板信息。
![](https://qcloudimg.tencent-cloud.cn/image/document/d8820d2d4cf3950864ed80f6631f2d09.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/d8820d2d4cf3950864ed80f6631f2d09.png)
2. 根据您的业务实际需求对水印模板进行调整。完成调整后,单击保存即可。
删除文本模板

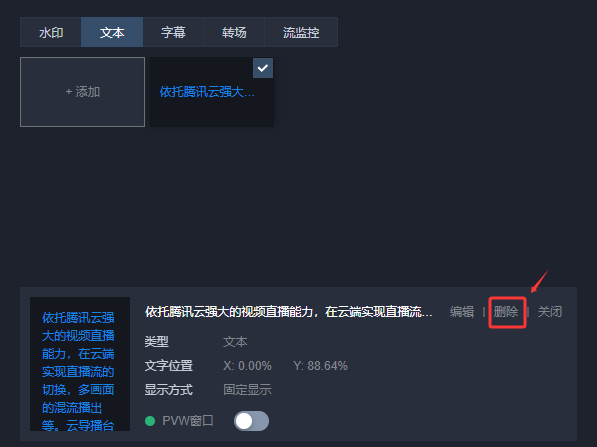

1. 选择您已创建成功的文本模板,并单击右侧的删除。
![](https://qcloudimg.tencent-cloud.cn/image/document/0bc1aee6c4a14c72e832fe2148bff484.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/0bc1aee6c4a14c72e832fe2148bff484.png)
2. 确认是否删除当前文本模板,单击确定即可成功删除。
![](https://qcloudimg.tencent-cloud.cn/image/document/8ef38f4795196060bbe64a1f2ef08bc9.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/8ef38f4795196060bbe64a1f2ef08bc9.png)
添加字幕
新增字幕模板

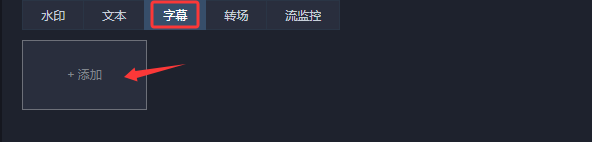

1. 选择字幕标签,单击添加进入新增字幕页。
![](https://qcloudimg.tencent-cloud.cn/image/document/c42d08ef9f511234a3222f931919eb7d.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/c42d08ef9f511234a3222f931919eb7d.png)

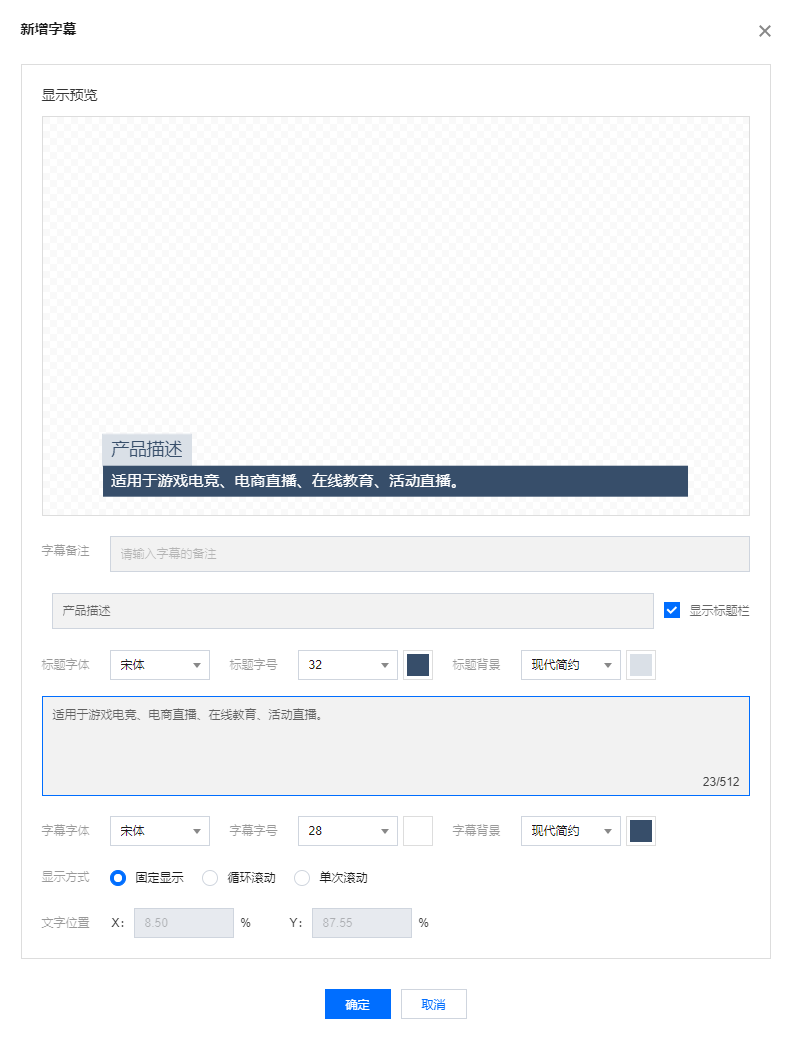

2. 根据您的业务需求,并进行如下配置:
![](https://qcloudimg.tencent-cloud.cn/image/document/4c280bef7d54d58e0933bcea4f0ffa26.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/4c280bef7d54d58e0933bcea4f0ffa26.png)
配置项 | 说明 |
字幕备注 | 您可以根据需求自定义字幕备注。 |
标题内容 | 标题内容可根据您的需求进行自定义。字数上限为20个字符。 默认显示标题栏,可以手动取消勾选以隐藏标题栏。 |
标题字体 | 标题字体默认宋体,可选择使用黑体。 |
标题字号 | 可选择字号范围为12 - 60。 可以根据自己的喜好自定义选择字体色。 |
标题背景 | 默认现代简约风格,可选择青春活泼风格, 可以根据自己的喜好自定义标题背景色。 |
字幕内容 | 您可以根据需求自定义字幕内容,字数上限为512个字符。 输入字幕内容后,预览页面将展示效果。 |
字幕字体 | 字幕字体默认宋体,可选择使用黑体。 |
字幕字号 | 可选择字号范围为12 - 60。 可以根据自己的喜好自定义选择字体色。 |
字幕背景 | 默认现代简约风格,可选择青春活泼风格, 可以根据自己的喜好自定义字幕背景色。 |
显示方式 | 默认择固态显示,可选或循环滚动、单次滚动。 循环滚动和单次滚动均可设置滚动速度。 默认速度为5秒/行,即一个字从右侧滚动至左侧所需时间。 可调整速度取值范围为5-600秒。 |
文字位置 | 在预览页面中,支持使用鼠标拖动来调整文字位置。 |
3. 编辑完成后,单击确定保存字幕模板。

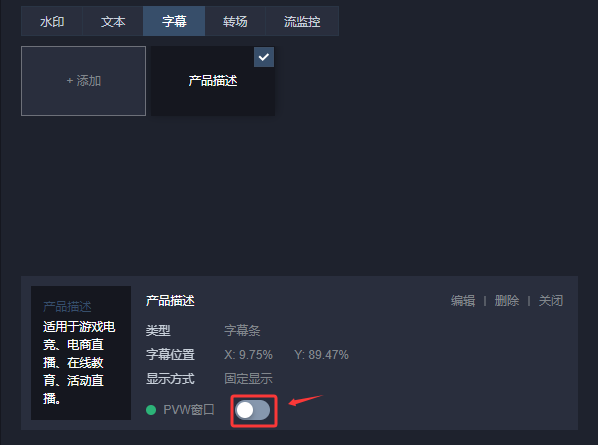

4. 选择需要开启的字幕模板,单击![](https://qcloudimg.tencent-cloud.cn/image/document/2c503cf915ba8aba81d3ad65f2571e0a.png)
开启 PVW 窗口。
![](https://qcloudimg.tencent-cloud.cn/image/document/2c503cf915ba8aba81d3ad65f2571e0a.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/33e4f5a2da267d06f63c238b43337d0b.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/33e4f5a2da267d06f63c238b43337d0b.png)

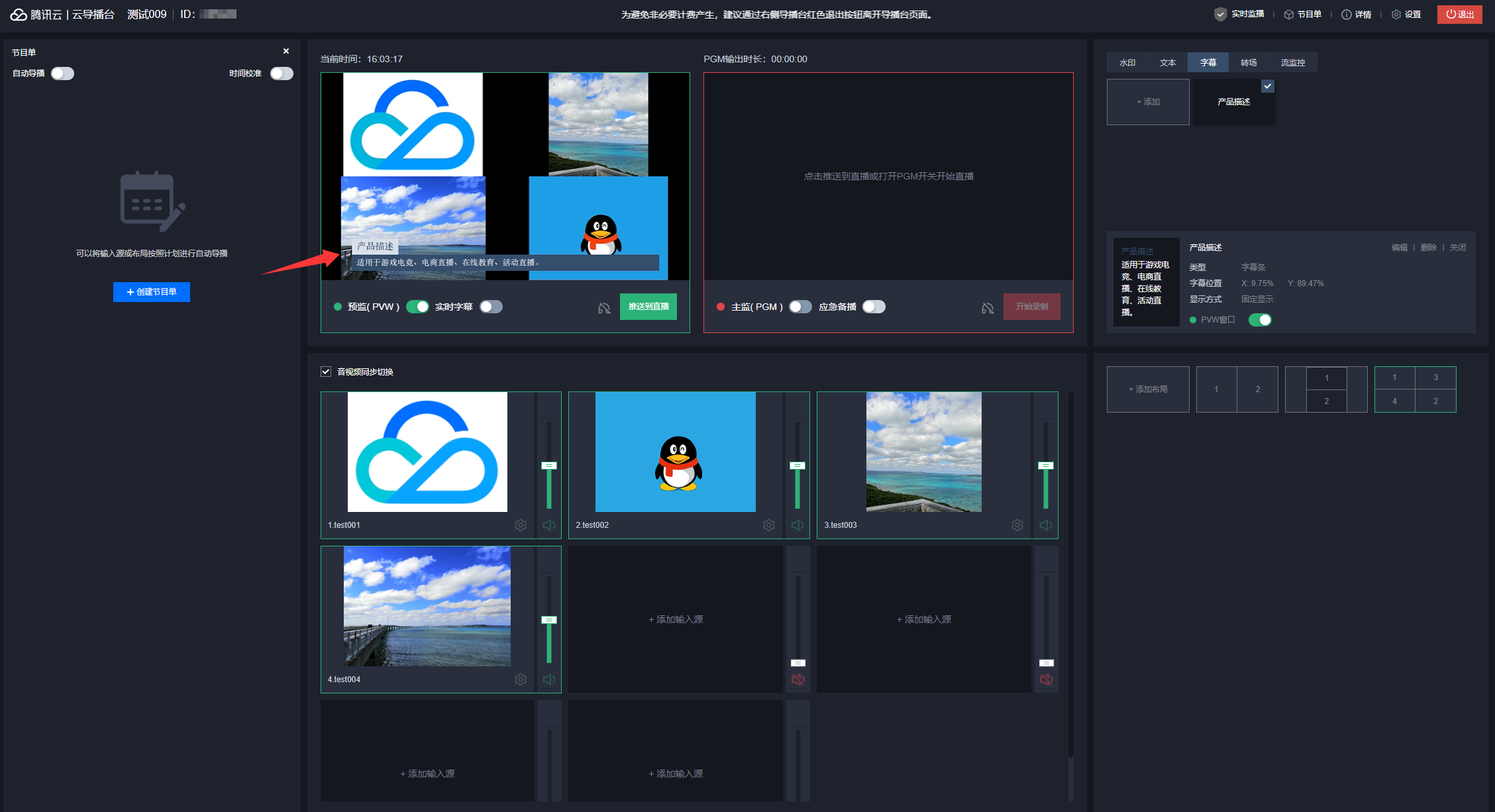

5. 开启 PVW 窗口后,即可在左侧 PVW 上显示字幕。
![](https://qcloudimg.tencent-cloud.cn/image/document/bbdc98631bb8ac0379463830787252e3.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/bbdc98631bb8ac0379463830787252e3.png)
修改字幕模板

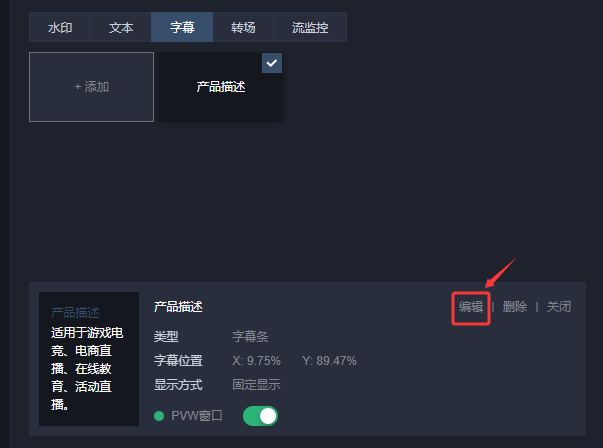

1. 选择您已创建成功的字幕模板,并单击右侧的编辑,即可进入修改模板信息。
![](https://qcloudimg.tencent-cloud.cn/image/document/7552c020bace3c5651a612e141bb4301.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/7552c020bace3c5651a612e141bb4301.png)
2. 根据您的业务实际需求对字幕模板进行调整。完成调整后,单击保存即可。
删除字幕模板

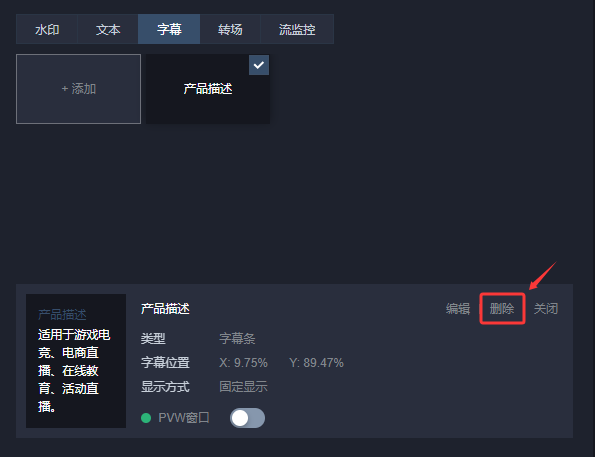

1. 选择您已创建成功的字幕模板,并单击右侧的删除。
![](https://qcloudimg.tencent-cloud.cn/image/document/038653ba96a801f6951d3f891d92d1b3.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/038653ba96a801f6951d3f891d92d1b3.png)
2. 确认是否删除当前字幕模板,单击确定即可成功删除。
![](https://qcloudimg.tencent-cloud.cn/image/document/55eb9e64d17246cc81e2eae65198cc09.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/55eb9e64d17246cc81e2eae65198cc09.png)

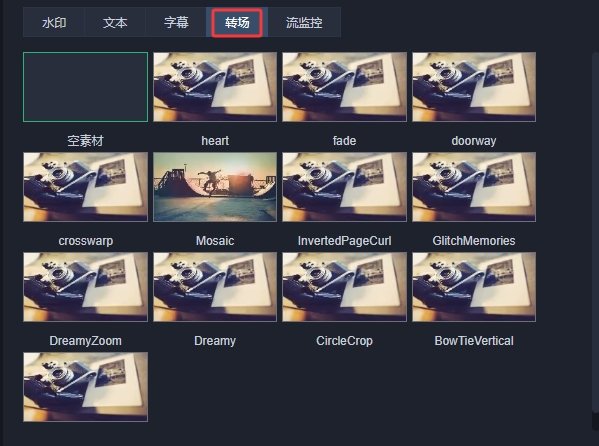

添加转场

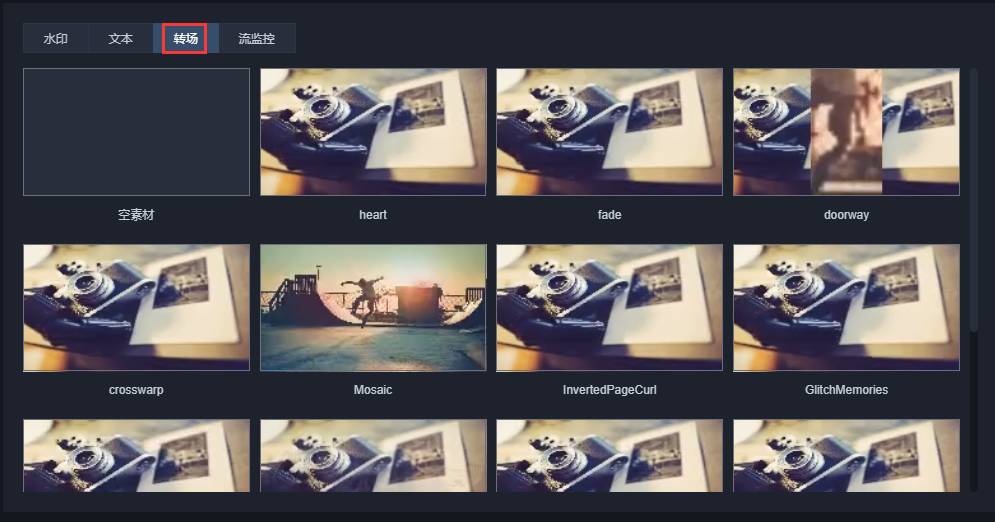

云导播提供了多种转场效果,单击任意转场模板即可使用,选择后,转场效果将会在下一次切换视频源时出现。
![](https://qcloudimg.tencent-cloud.cn/image/document/a78894e8ffcb1918a1f03f3cd7b62ad0.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/a78894e8ffcb1918a1f03f3cd7b62ad0.png)
步骤6:添加备播视频/图片
添加备播视频
备播视频是一个备用输入源,可在您的直播流出现问题时自动切换,为您的直播护航。
说明
启用此功能后,当 PGM 主监正在播放的输入源(简称主流)断流或拉流失败时,将自动切换为备播视频,主流输入源恢复后,将会切换回主流。
具体操作步骤如下:

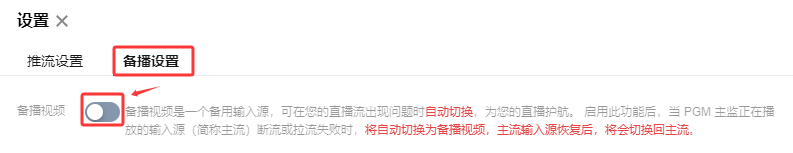

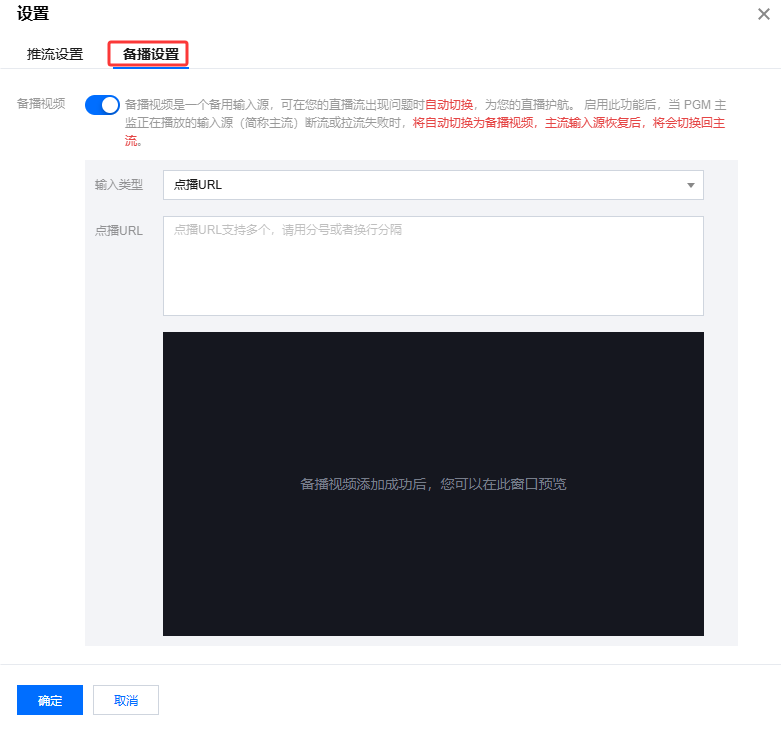

1. 单击右上角的![](https://qcloudimg.tencent-cloud.cn/image/document/73f90079f92a9db93fb62b805c2f1811.png)
,选择断流设置 进入配置页,单击![](https://qcloudimg.tencent-cloud.cn/image/document/dc37a9cd582f77c0fa276d01aa433189.png)
开启备播视频功能。
![](https://qcloudimg.tencent-cloud.cn/image/document/73f90079f92a9db93fb62b805c2f1811.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/dc37a9cd582f77c0fa276d01aa433189.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/4dd7919425659305ddfe9da354c16835.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/4dd7919425659305ddfe9da354c16835.png)
2. 选择输入类型,并填写对应的 URL 地址,支持添加点播 URL 和直播 URL 两种类型。
3. 配置完毕后,单击确定即可保存设置。
说明
若添加成功,可以在此窗口预览视频。
![](https://qcloudimg.tencent-cloud.cn/image/document/68169af92197a8a2701fd5682c60808b.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/68169af92197a8a2701fd5682c60808b.png)
添加备播图片
备播图片是一个备用图片输入源,可在您的直播流出现问题时自动切换,为您的直播护航。
说明
若未启用备播视频功能,当 PGM 主监正在播放的输入源(简称主流)断流或拉流失败,自动切换为备播图片,主流输入源恢复后,将会切换回主流。
若同时启用了备播视频功能和备播图片功能,则优先切换为备播视频,当备播视频也出现问题时,才会自动切换为备播图片。

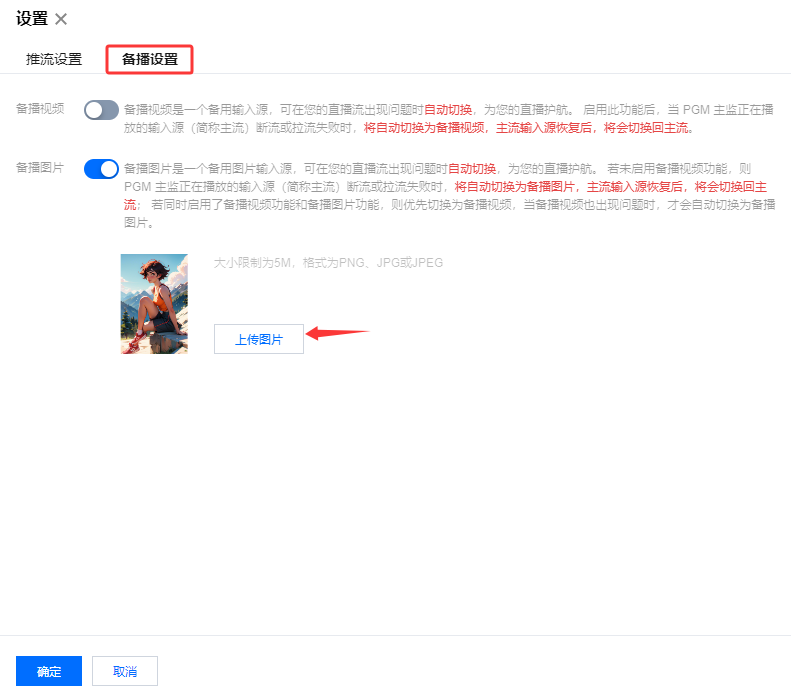

备播图片功能开启步骤如下:

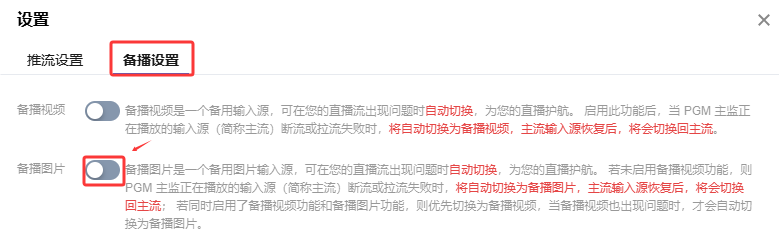

1. 单击右上角的![](https://qcloudimg.tencent-cloud.cn/image/document/2f45718c6495764f513bcea66b62833f.png)
,选择 断流设置进入配置页,单击![](https://qcloudimg.tencent-cloud.cn/image/document/82496558dc1137ad57eb68266a525be3.png)
开启备播图片功能。
![](https://qcloudimg.tencent-cloud.cn/image/document/2f45718c6495764f513bcea66b62833f.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/82496558dc1137ad57eb68266a525be3.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/2855823d668d8b8dd619f8811c0c5bb2.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/2855823d668d8b8dd619f8811c0c5bb2.png)
2. 单击上传图片,选择本地图片并上传。
说明
图片大小限制为5M,可上传 PNG、JPG 和 JPEG 格式的图片。
![](https://qcloudimg.tencent-cloud.cn/image/document/ff7bdc7cbdc5fc5d05b4400ef5e7d844.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/ff7bdc7cbdc5fc5d05b4400ef5e7d844.png)
3. 单击确定即可保存设置。
