导播台快速入门

最近更新时间:2020-09-16 10:31:47

云直播控制台内提供了云导播系统,本文将指导您在申请开通云导播功能后,如何使用导播台实现在线导播功能。

注意:

  • 云导播台新升级,自2020年08月10日起 PGM 输出时长计费价格享5折优惠(不包含转推第三方计费),具体计费原价请参见 云导播计费说明
  • 使用云导播服务时,关闭页面不会自动断开 PGM 输出,云导播会在后台持续为您服务。若需停止使用,请关闭 PGM 输出按钮,并在列表页释放导播台资源。

使用限制

  • 每个账号可创建3个导播台实例,删除导播台实例后即可重新添加。若您需要多个导播台,请 提交工单 申请。
  • 点播输入播放列表,最多支持5个点播文件。
  • 转推第三方,最多支持转推三路。其中一路默认转推当前腾讯云直播账号,其他两路可转推第三方。详情请参见 转推说明

准备工作

  1. 云导播台属于腾讯云直播的一部分,请提前 开通云直播服务
  2. 选择【云直播控制台】>【导播控制台】,进入导播台开通申请页。勾选同意 《腾讯云服务协议》《云导播计费说明》,单击【立即申请】即可开通。

操作步骤

步骤1:添加输入源

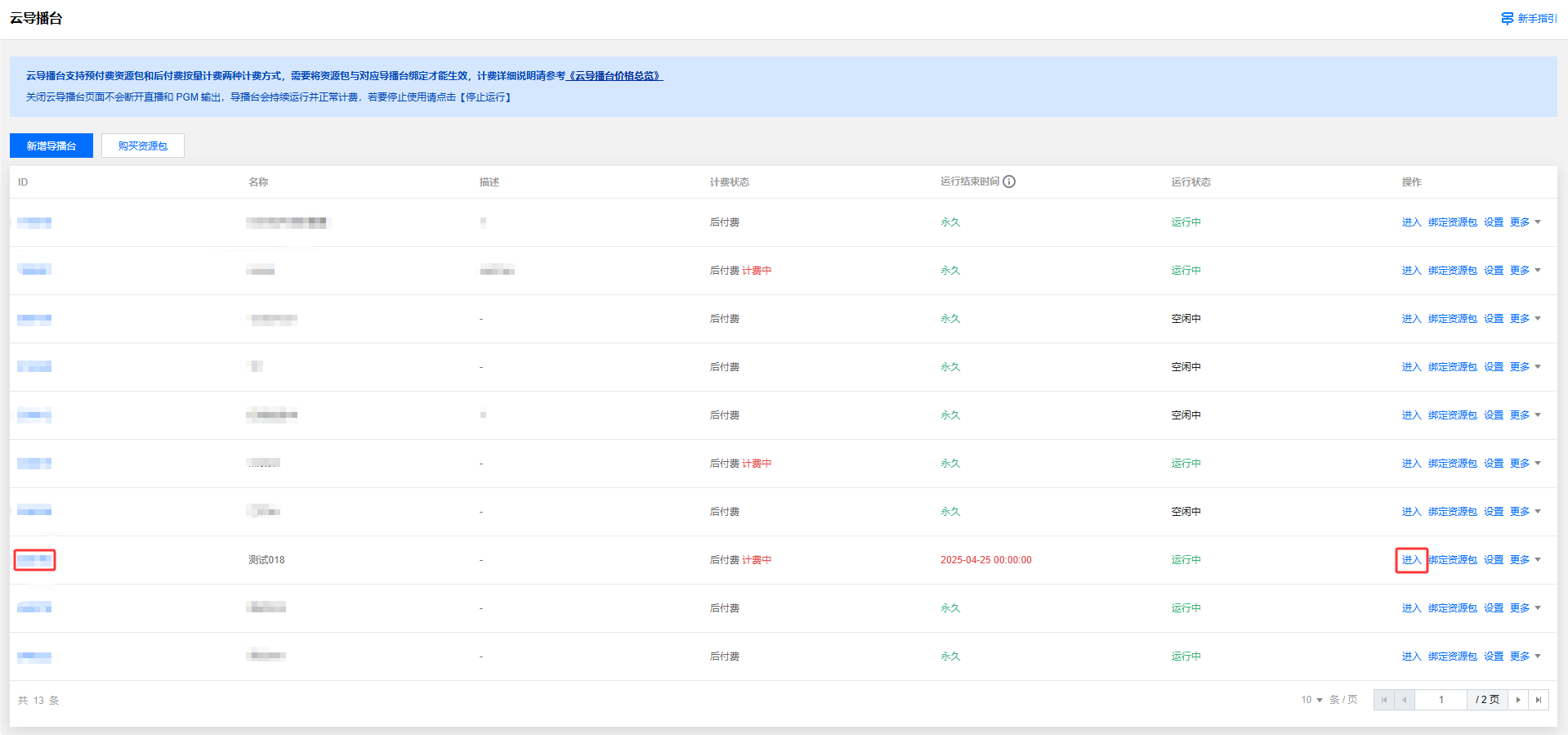

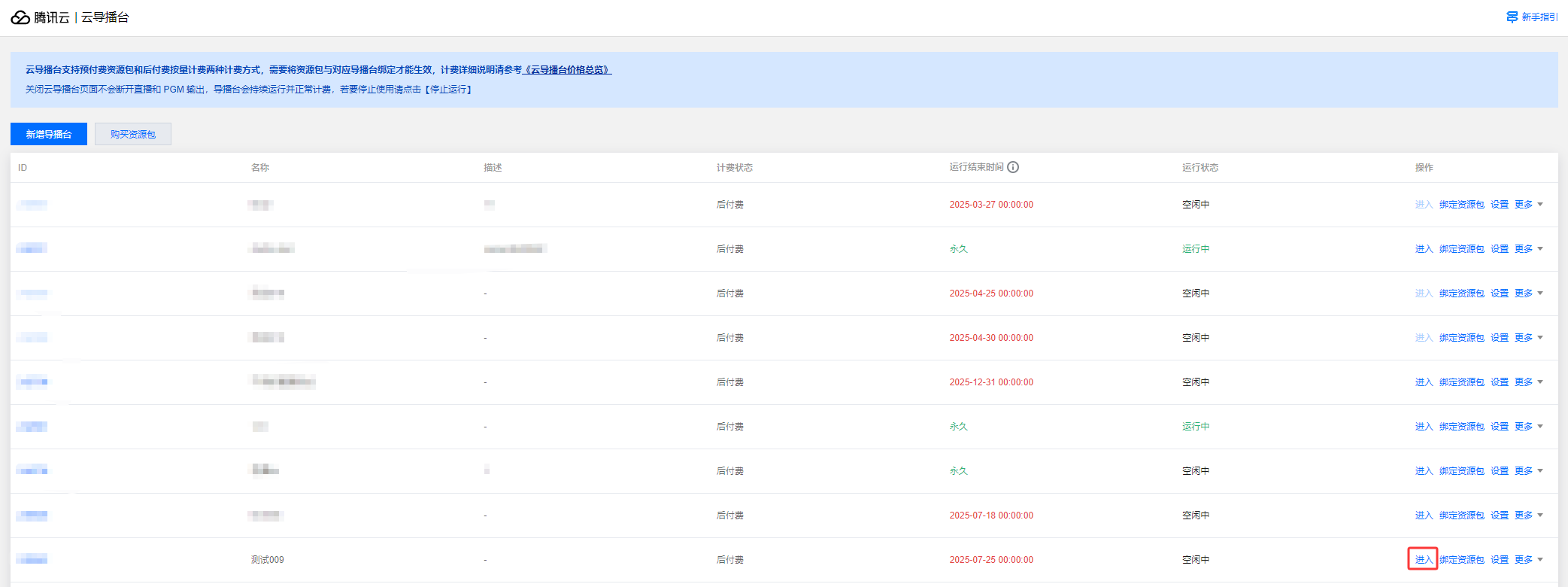

  1. 登录进入【导播控制台】,查看导播台列表。

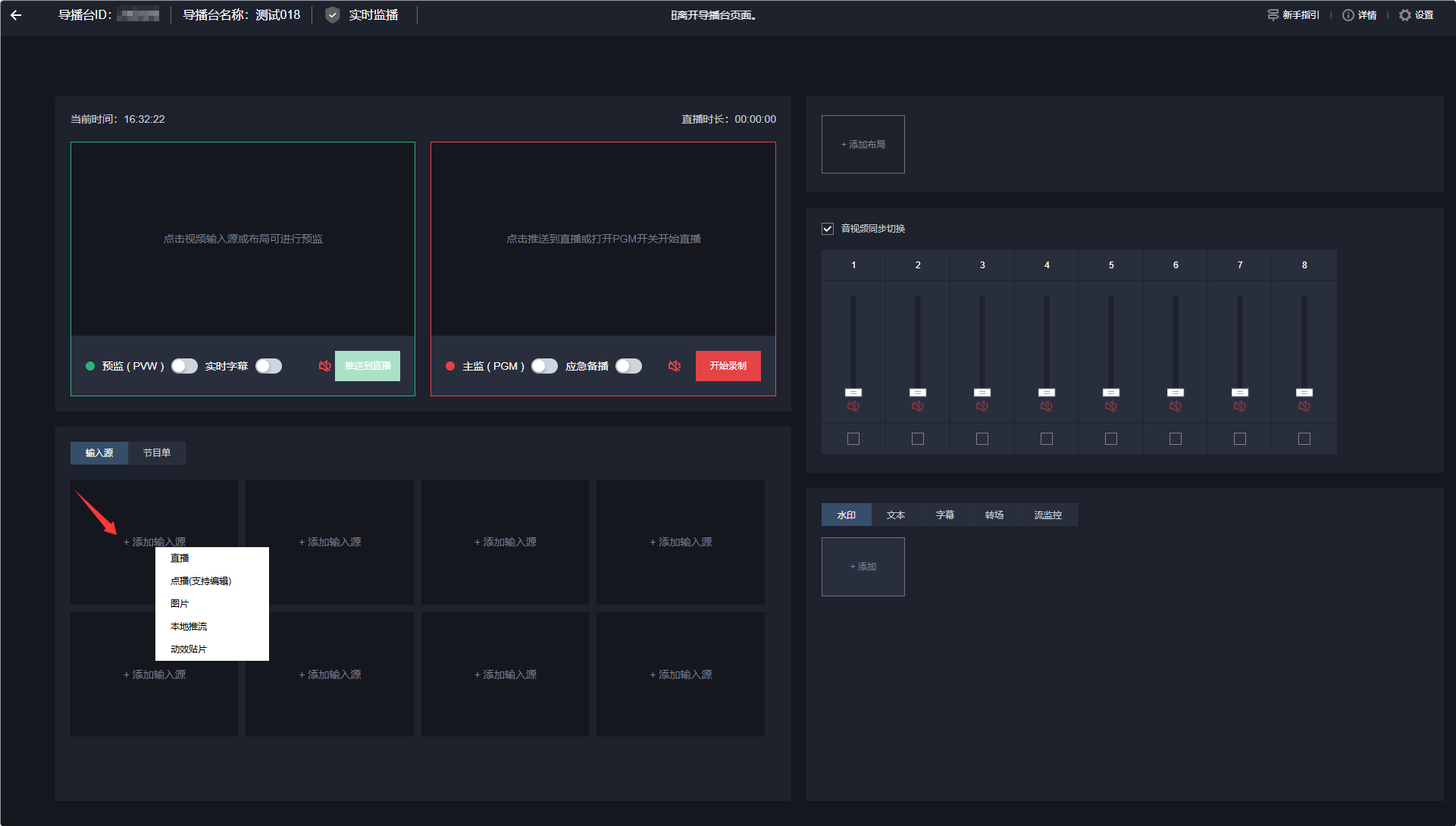

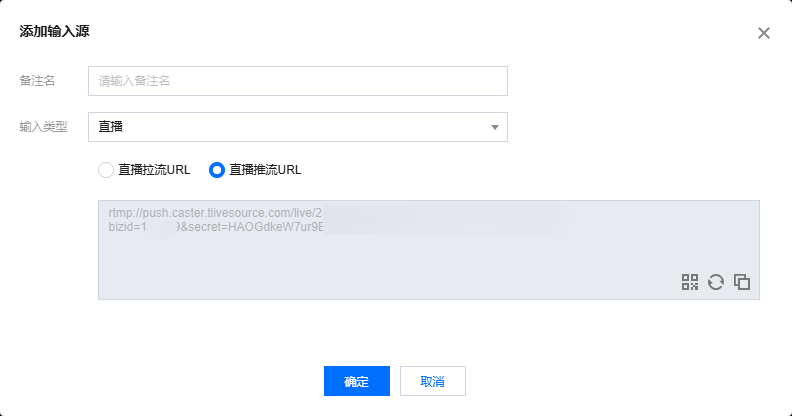

  2. 您可通过单击【导播台 ID】或右侧的【进入】按钮进入导播台,单击视频源区域的【添加视频】,进入视频添加页。

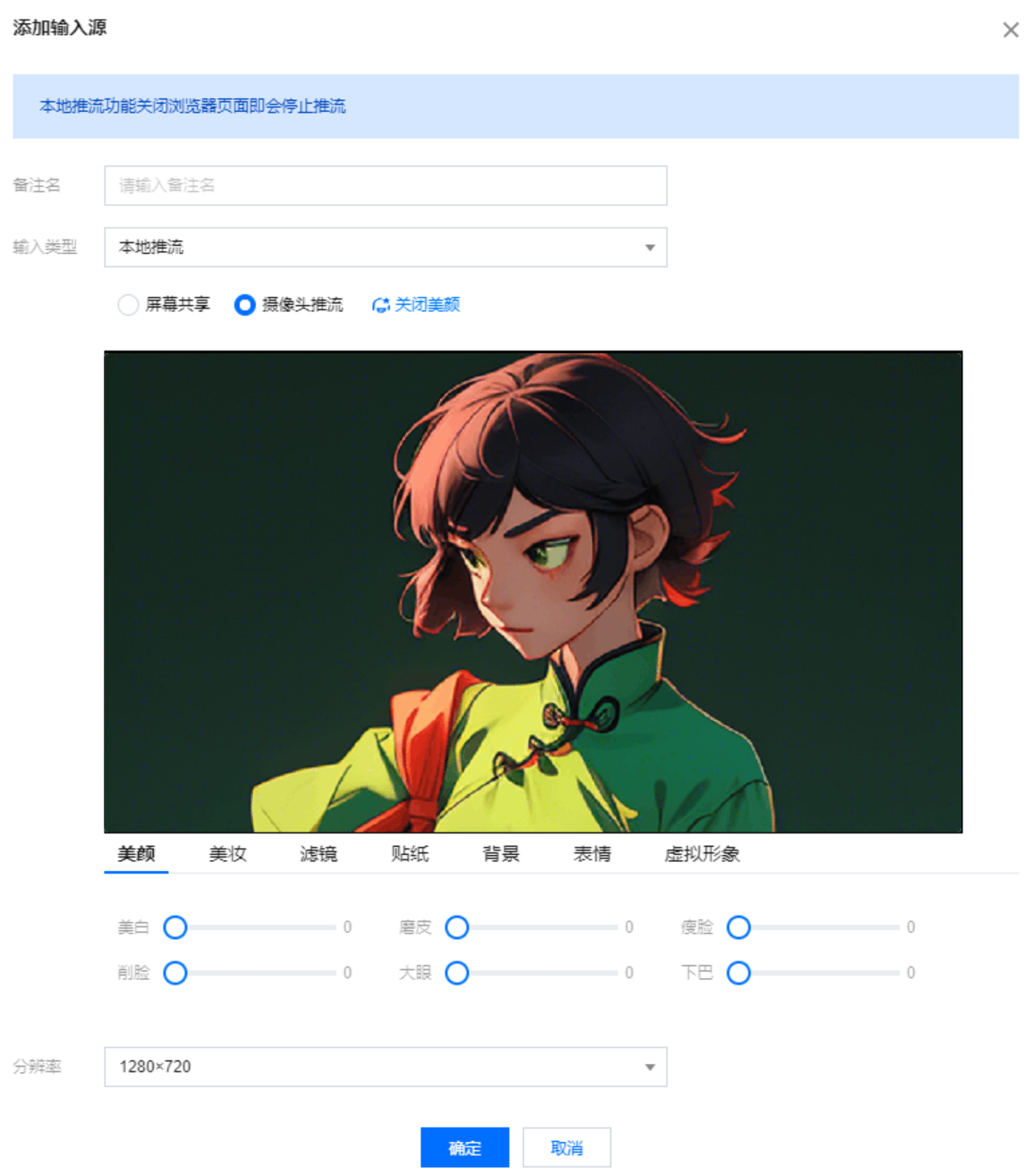

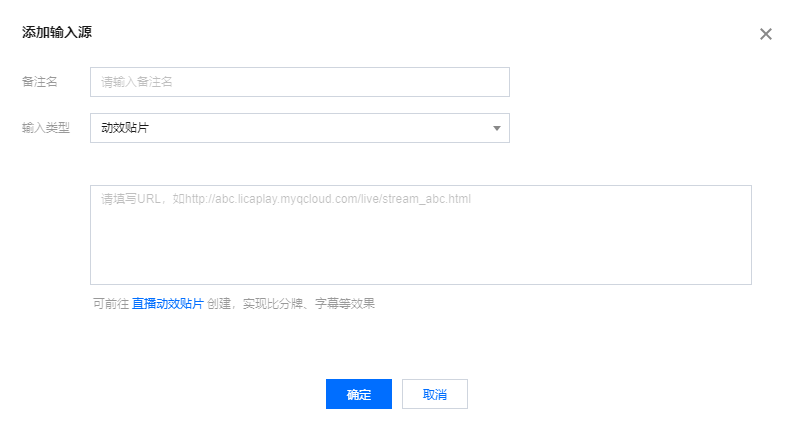

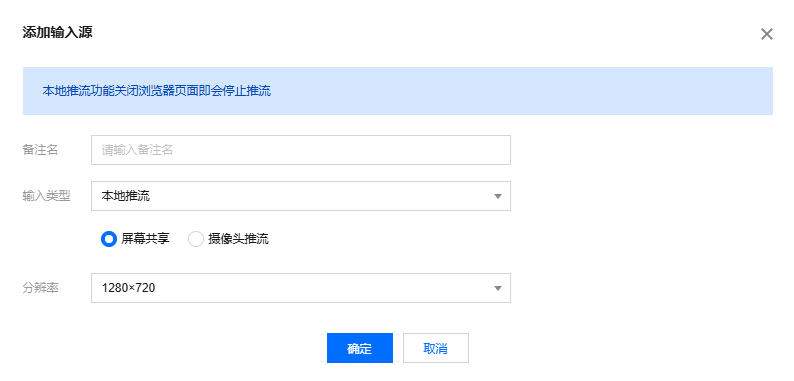

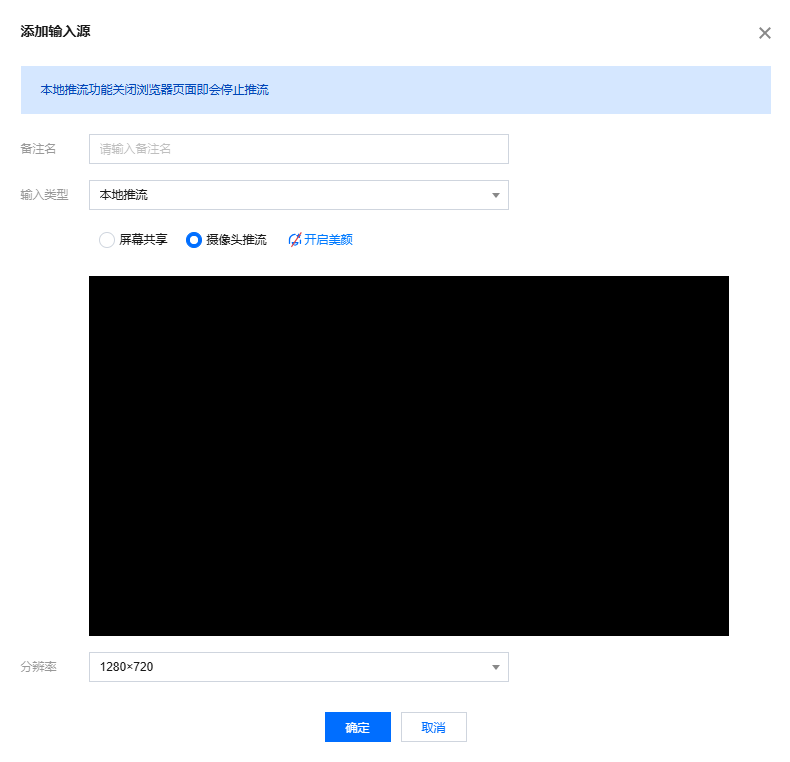

  3. 在视频添加页中选择视频类型,填写 URL 地址。您可添加以下四种视频类型:
    • 推流视频:选择视频类型为推流 URL,填写推流 URL 地址,将视频流以 RTMP 协议推到推流地址中。

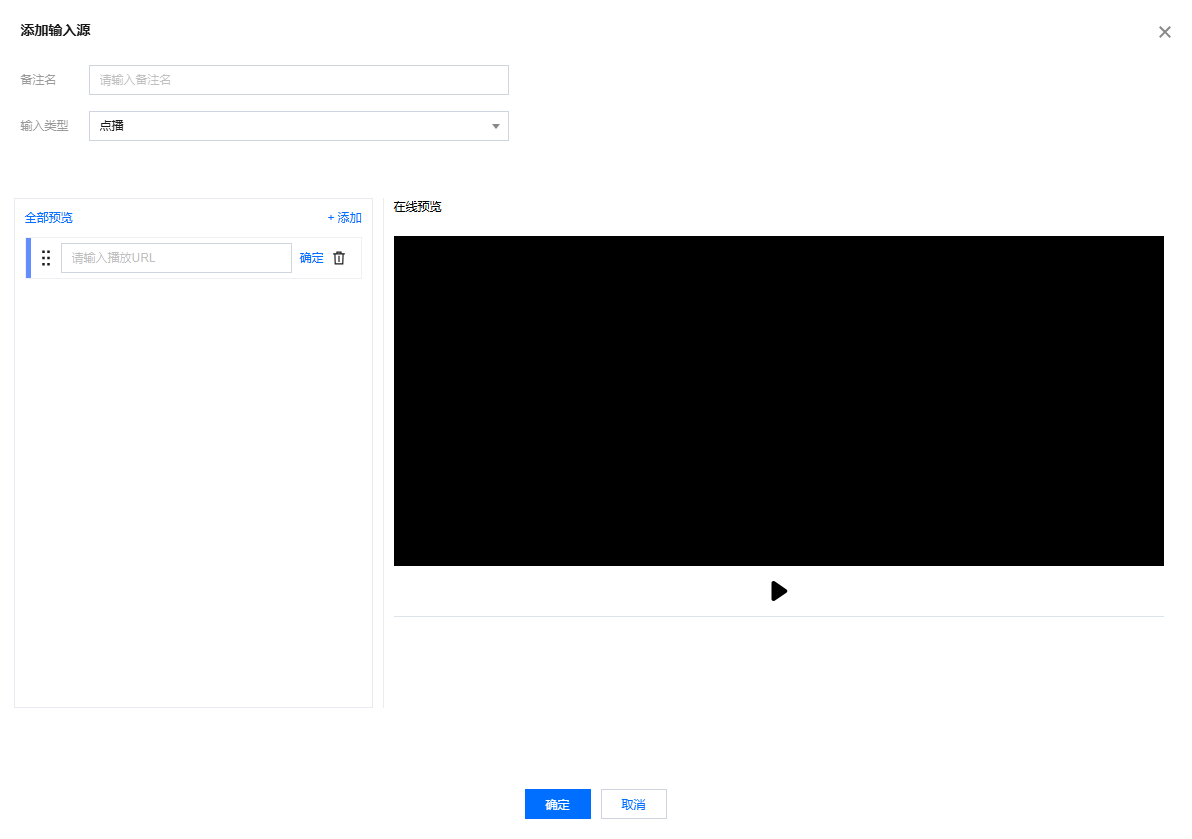

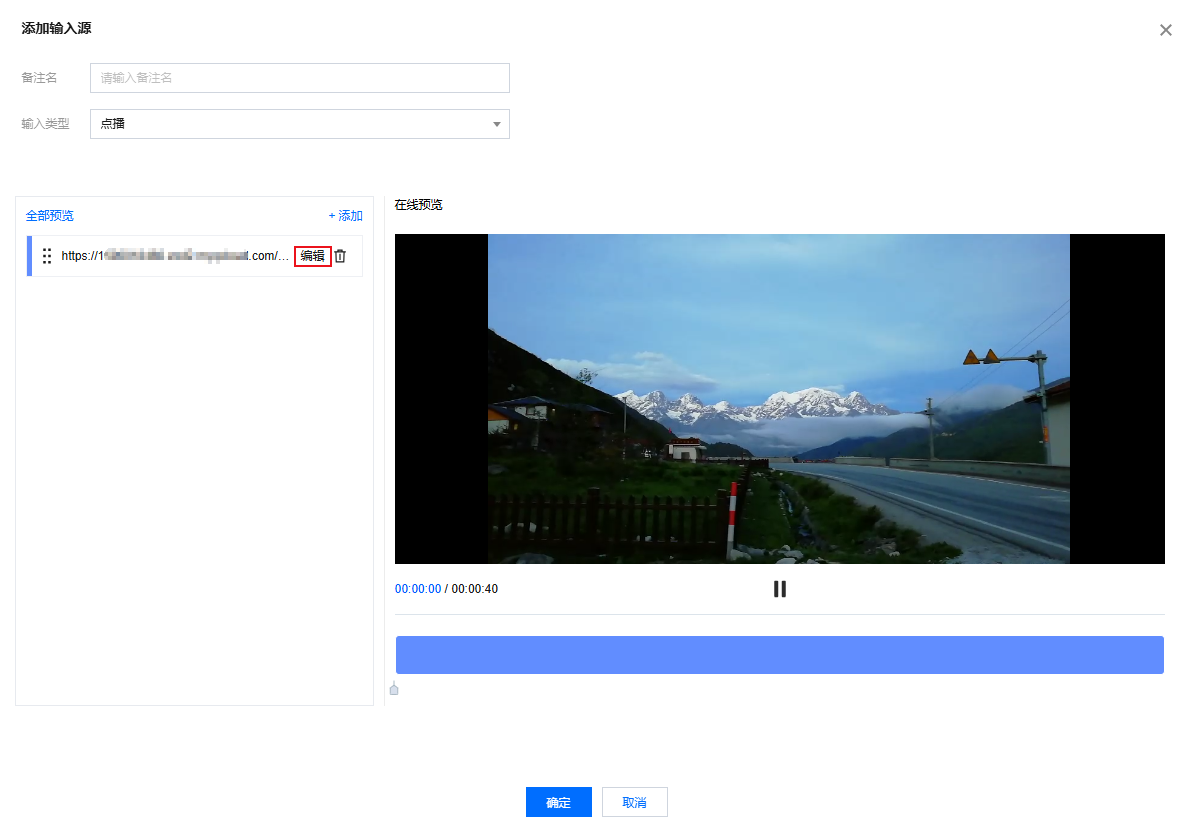

    • 点播视频:选择视频类型为点播 URL,填写点播文件的 URL 地址。点播文件 URL支持多个,请用分号(;)分隔,控制台将自动以列表方式循环播放列表内的文件。

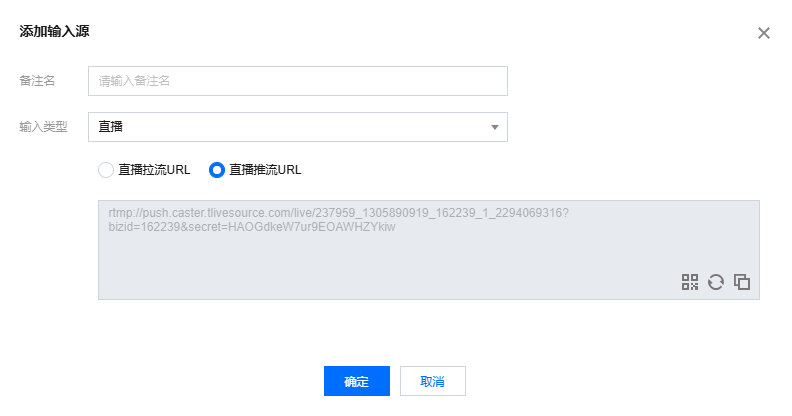

    • 直播视频:选择视频类型为直播 URL,填写正在直播的 URL 地址。

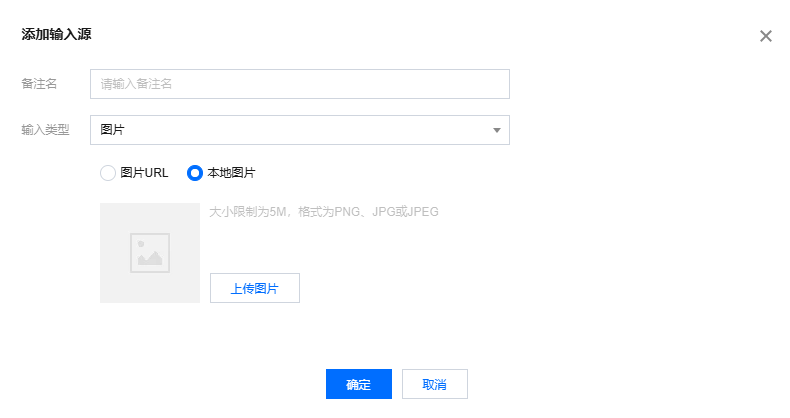

    • 图片:选择视频类型为图片 URL,填写图片 URL 地址。
  4. 单击【确定】视频添加成功后,系统将自动播放。
    注意:

    • 请保证填入的点播/直播 URL 地址可以正常访问。如果不能正常访问,该输入将无法播放。
    • 如果输入源中间断流,输出信号会显示黑色画面。

说明:

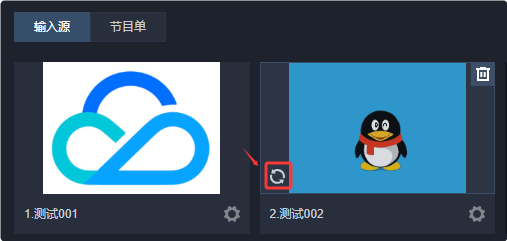

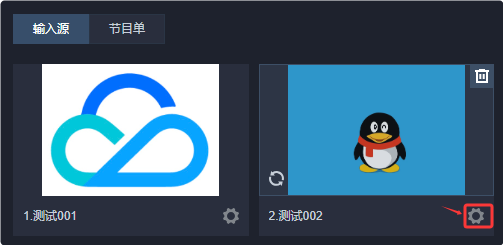

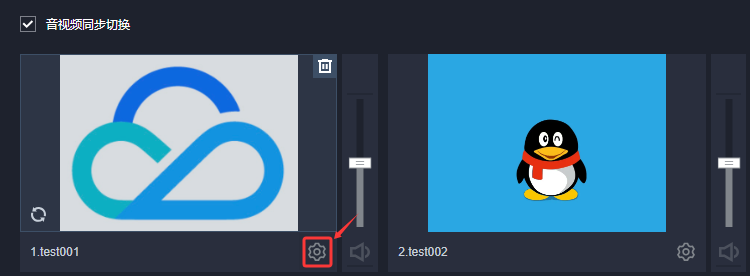

  • 如果您需要修改输入源,您可通过单击输入源下方的,进入输入源编辑页,填写您所需修改的信息,单击【确定】即可保存修改后的输入源信息。修改成功后,您需单击视频源左下角的,刷新成功后即可看到您已修改后的输入源画面。

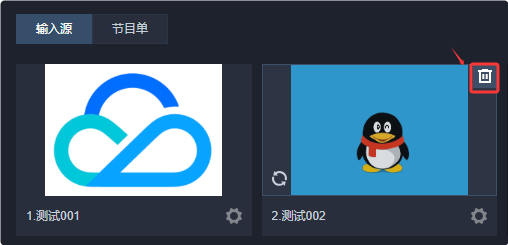

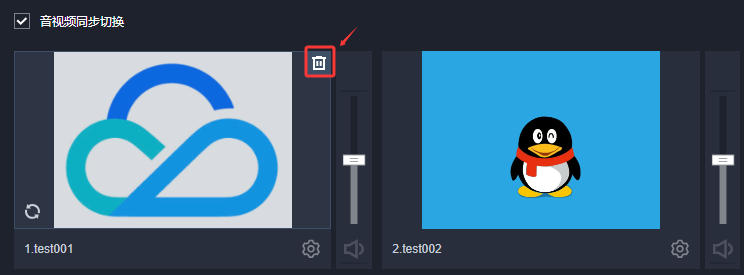

  • 如果您需要删除输入源,您可通过单击输入源上方的,会弹框提醒您是否删除输入源,单击【确定】即可删除。
  • 修改或删除输入源时,该输入源不能预监或主监布局所使用。

步骤2:配置布局

  1. 在功能区的布局组建区中单击,进入布局新增页。
  2. 选择您所需要的布局模板,并选择对应输入源,单击【确定】即可创建一个布局。
  3. 创建成功后,您可在布局组件区中看到已添加成功的布局。

注意:

  • 目前云导播内置了6种模板,请根据需要选择合适的模板。
  • 正在 PVW 使用的布局显示绿色框,正在 PGM 使用的布局显示红色框,正在使用的布局不能被编辑或删除。
  • 如果您需要修改布局模板,您可以单击相应的布局上右下方的进行修改操作。
  • 如果您需要删除布局模板,您可以单击布局右上方的进行删除操作。

步骤3:启动预监

查看视频输入源区域,单击已添加的视频源或已创建的布局模板,即可成功启动预监(PVW)。

注意:

预监使用的布局出现绿色框预监状态提示。使用中的输入源或布局无法删除。如果您需要删除该布局,您可以手动关闭 PVW 或 PGM 或释放导播台后删除。

步骤4:音频处理

  • 支持调整输出流中,每个输入流的音量。当勾选音视频同步切换时,PVW 播放的视频和音频相同。例如:

    当前 PVW 正在播放1号视频源,则正在播放的音频也是1号音频,若当前 PVW 播放的视频为1号和3号的混流,则正在播放的音频也是1号和3号视频源的混音。

  • 取消勾选音视频同步切换选项后,可以将音频和视频分离。例如:

    若当前播放的为1号视频源,可以选择播放3号视频源的音频,若当前播放的是1号和3号视频源的混流,可以选择仅播放1号视频源的声音。

步骤5:添加组件

添加水印

导播台支持叠加多个水印。若您需在导播画面中添加水印,具体操作步骤如下:

  1. 选择水印标签,单击【添加】进入新增水印页。
  2. 单击【上传图片】,上传您的水印图片。
    说明:

    水印图片大小限制为2M,宽高不超过1024px,可上传类型为 PNG 或 GIF 格式,支持动态水印。

  3. 可通过在编辑画面中拖动水印图片,或单击开启精确像素调整,输入精确像素值两种方式对水印图片的位置和尺寸进行调整。
    说明:

    若您需使用精确像素调整功能,需要先开启 PVW 预监。

  4. 编辑完成后,单击【确定】保存水印模板。
  5. 选择需要开启的水印模板的【PVW窗口】开关,即可在 PVW 上显示水印。

添加文本

导播台支持多文本叠加,也支持文本和水印叠加。若您需在导播画面中添加文本,具体操作如下:

  1. 选择文本标签,单击【添加】进入新增文本页。
  2. 在下方输入您需要的文本,支持调节字体字号、颜色,支持拖动调整文本位置,支持固定显示或循环滚动。
  3. 编辑完成后,单击【确定】保存文本模板。
  4. 单击需开启的文本模板的【PVW窗口】开关,即可在 PVW 上显示文本。

添加转场

云导播提供了多种转场效果,单击任意转场模板即可使用,选择后,转场效果将会在下一次切换视频源时出现。

步骤6:启动输出

如果预监效果满足您的要求,您可以单击【推送到直播】启动输出。启动输出后,您可以在主监区看到推送的画面。

注意:

输出使用的输入源或布局上将出现红色框的主监状态提示。

步骤7:获取输出播放 URL

在执行完推送到直播的操作后,如果您需要获取输出播放 URL,您可单击右上角的【详情】进入查看导播信息,并获取到输出的 CDN 播放地址。

注意:

  • 请确认您的播放 域名 CNAME 已经成功。
  • 如果您未配置直播播放域名,该区域将显示为空,您将无法从腾讯云 CDN 播放该流。
  • 如果您有多个域名,导播系统将随机选取一个域名计算播放链接进行展示。如果该域名不符合您的需要,请到直播系统自行生成播放链接。

步骤8:录制

  1. 单击主监(PGM)的,进入录制配置页。
  2. 选择您已配置好的录制模板,单击【确定】即可开始录制。
  3. 录制完成后,再次单击录制按钮,系统将录制好的文件传送到云点播系统中,您可以在云点播中查看录制文件。
  4. 单击右上角的【详情】,进入查看导播信息,并获取您的录制文件前缀。
说明:

您可在【云点播控制台】>【媒资管理】>【视频管理】中输入您的录制文件前缀查询录制视频。

步骤9:转推

如果您需要将直播流推送到第三方云商,请先配置转推。

  1. 单击右上方的按钮,进入推流设置页。
  2. 填写【腾讯云直播流名称】,单击【新增输出】填写配置您的第三方转推地址。
  3. 单击【确定】即可配置完成。

注意:

  • 转推第三方,只支持 RTMP 协议转推,平台推流地址需满足如下格式:rtmp://domain/app/stream?arg1=xxx
  • 若使用转推第三方功能,必须使用腾讯云直播。
  • 最多支持转推三路,其中一路默认转推当前腾讯云直播账号,其他两路可转推第三方,转推第三方不能转推本账号名下的推流域名。转推第三方会产生转推带宽费用,按照转推计费标准计费。
  • 若转推至其它腾讯云直播账号(非本账号下的腾讯云直播)亦会产生带宽费用,按照转推计费。详见请参见 云导播计费说明
