文档中心 > 容器服务 > TKE Serverless 集群指南 > Kubernetes 对象管理 > Annotation 说明

Annotation 说明

最近更新时间：2024-01-29 15:18:51

我的收藏

本页目录：

本文介绍超级节点特有的 Annotation 与示例，该 Annotation 针对 TKE 标准集群和 TKE Serverless 集群内超级节点上运行的 Pod 生效。

Annotation 使用方法

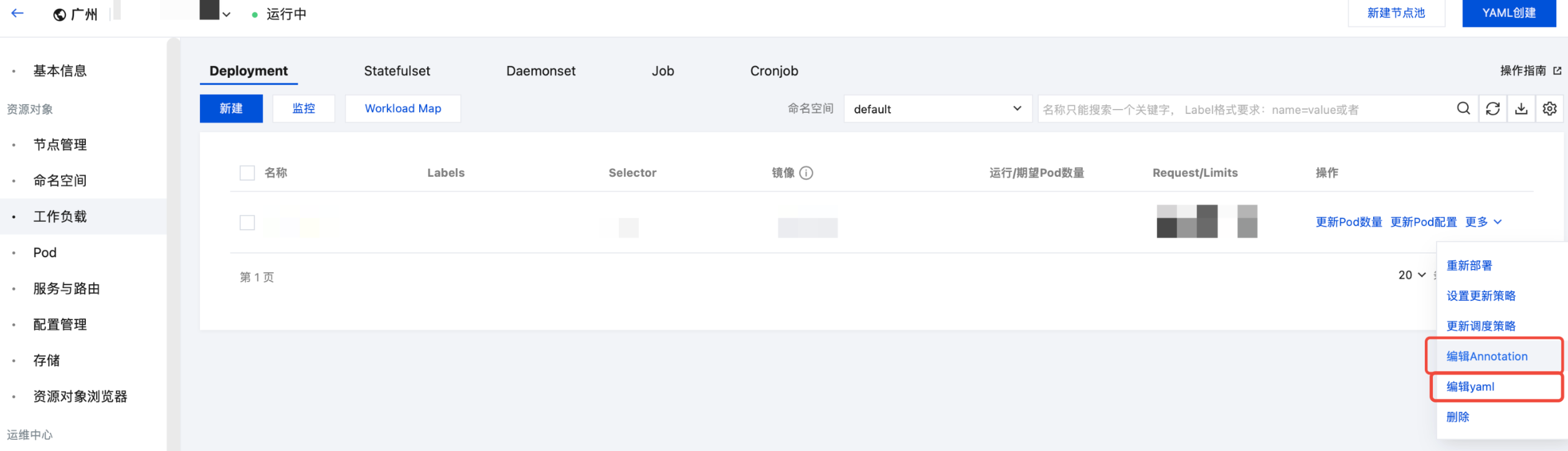

工作负载里添加 Pod 注解

本文所说明的注解均为在 Pod 级别添加注解，通常用户使用的是工作负载而不是裸 Pod。本文以在 Deployment 上添加 Pod 注解为例，需注意，工作负载里添加 Pod 注解是在 .spec.template.metadata.annotations 字段。
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
      annotations:
        eks.tke.cloud.tencent.com/retain-ip: 'true' # 工作负载里添加 Pod 注解是在 .spec.template.metadata.annotations 字段
    spec:
      containers:
      - name: nginx
        image: nginx

全局配置

如果用户希望注解默认对集群里所有 Pod 生效，可以通过修改全局配置实现。需注意，全局配置在 kube-system 命名空间下名为 eks-config 的 configmap，如没有该资源则需要自行新建。
apiVersion: v1
kind: ConfigMap
metadata:
  name: eks-config
  namespace: kube-system
data:
  pod.annotations: |
    eks.tke.cloud.tencent.com/resolv-conf: |
      nameserver 183.60.83.19
    eks.tke.cloud.tencent.com/host-sysctls: '[{"name": "net.core.rmem_max","value": "26214400"}]'
说明：
添加在 Pod 上的注解优先级高于全局配置。

资源与规格

指定 CPU 与内存

超级节点上运行的 Pod 默认会根据 request 与 limit 自动计算出底层资源的规格，用户可以参考官方文档 指定资源规格，也可以通过给 Pod 添加注解去指定 Pod 需要的计算资源规格。示例如下：
eks.tke.cloud.tencent.com/cpu: '8'
eks.tke.cloud.tencent.com/mem: '16Gi' # 内存一定要以 Gi 为单位，以 G 为单位则会报参数错误

指定系统盘大小及类型

超级节点上运行的 Pod 默认免费提供 20GiB 高性能系统盘（不额外申明 Annotation 时的默认配置），系统盘生命周期与 Pod 的生命周期一致，可满足通用场景的系统盘资源诉求，若特殊场景下用户需要额外扩容系统盘大小或额外指定磁盘类型，支持通过 Annotation 来声明所需系统盘的大小及类型。注意，此时超过 20GiB 的部分将按照指定磁盘类型的按量计费的刊例价进行计费，计费详情请参见 云硬盘定价说明。系统盘大小及类型注解示例如下，可单独使用：
eks.tke.cloud.tencent.com/root-cbs-size: '50'  # 指定系统盘大小，超过20GiB额外按高性能云盘计费，最大1000GiB
eks.tke.cloud.tencent.com/root-cbs-type: 'CLOUD_SSD' # 指定系统盘类型为SSD，不额外指定时默认为高性能磁盘，超过20GiB额外按照SSD磁盘按量计费的刊例价进行计费。

规格自动升配

超级节点上运行的 Pod 会按照 request 与 limit 自动计算出匹配的底层资源规格。如果对应的规格底层无相应资源，则会创建失败并在事件中提示资源不足 (insufficient resource)。如果用户接受使用更高规格的资源来创建 Pod，则可在 Pod 添加如下注解，开启自动升配，计费将按照升配后的规格计算。
eks.tke.cloud.tencent.com/spec-auto-upgrade: 'true' # 遇到资源不足时，开启自动升配，只按 CPU 规格向上升配一次

指定 GPU

如需指定 GPU，可在 Pod 上添加如下注解：
eks.tke.cloud.tencent.com/gpu-type: 'T4,V100' # 指定 GPU 型号，支持优先级顺序写法，若使用1/4卡的 T4 vGPU 则指定 GPU 型号为1/4*T4。
说明
GPU 的卡数和规格需要您在 Request 和 Limit 中自行设置，建议参考对应型号的 GPU 规格设置合适的值。GPU 规格详情可参考 资源规格。

指定 CPU 类型

如需指定 CPU 类型，可在 Pod 上添加如下注解：
eks.tke.cloud.tencent.com/cpu-type: 'amd,intel' # 表示优先创建 amd 资源 Pod，如果所选地域可用区 amd 资源不足，则会创建 intel 资源 Pod

开启竞价模式

如需开启 竞价模式，可在 Pod 上添加如下注解：
eks.tke.cloud.tencent.com/spot-pod: 'true'

IP 保留与 EIP

StatefulSet 固定 IP

使用固定 IP 的前提是工作负载为 StatefulSet，或者直接使用裸 Pod（需注意 Pod 名称不能改变），用户可在 Pod 级别添加注解启用固定 IP：
eks.tke.cloud.tencent.com/retain-ip: 'true' # 置为 true 启用固定 IP。
eks.tke.cloud.tencent.com/retain-ip-hours: '48' # 保留 IP 的最大时长（小时），Pod 销毁之后超过这个时长没有创建回来，IP 将被释放。
说明：
TKE 集群超级节点场景下的固定 IP，用法保持跟 TKE 一致，无需添加上述注解。

绑定 EIP

如需绑定 EIP，可在 Pod 上添加如下注解：
eks.tke.cloud.tencent.com/eip-attributes: '{"InternetMaxBandwidthOut":50, "InternetChargeType":"TRAFFIC_POSTPAID_BY_HOUR"}' # 值可以为空串，表示启用 EIP 并使用默认配置；也可以用创建 EIP 接口的 json 参数，详细参数列表参考 https://cloud.tencent.com/document/api/215/16699#2.-.E8.BE.93.E5.85.A5.E5.8F.82.E6.95.B0，本例中的参数表示 EIP 是按量付费，且带宽上限为 50M。
注意：
非带宽上移的账号（传统账户），不支持绑定 EIP，若您无法确认账户类型，请参见 判断账户类型，若为非带宽上移账户，可 提交工单 进行账户升级。

StatefulSet 固定 EIP

如需在 StatefulSet 固定 EIP，可在 Pod 级别添加如下注解：
eks.tke.cloud.tencent.com/eip-attributes: '{}' # 启用 EIP 并使用默认配置。
eks.tke.cloud.tencent.com/eip-claim-delete-policy: 'Never' # Pod 删除后，EIP 是否自动回收，默认回收。使用 "Never" 不回收，即下次同名 Pod 创建出来仍然会绑定此 EIP，实现固定 EIP。
注意：
Deployment 类型的工作负载使用 Never 不回收策略时，Pod 删除后 EIP 不会回收，滚动更新后的 Pod 也不会使用原本的 EIP。

StatefulSet 使用已有 EIP

如需将已有的 EIP 绑定到 Pod 而不是自动创建，可以给 Pod 指定要绑定的 EIP 实例 ID。注解如下：
eks.tke.cloud.tencent.com/eip-id-list: 'eip-xx1,eip-xx2' # 这里指定已有的 EIP 实例列表，确保 StatefulSet 的 Pod 副本数小于等于这里的 EIP 实例数。
注意：
指定 EIP 场景下，请勿配置 eip-attributes 注解。

镜像与仓库

忽略证书校验

如果自建镜像仓库的证书是自签的，拉取镜像会失败 (ErrImagePull)，可以给 Pod 添加以下注解指定拉取此镜像仓库的镜像时不校验证书：
eks.tke.cloud.tencent.com/registry-insecure-skip-verify: 'harbor.example.com' # 也可以写多个，逗号隔开

使用 HTTP 协议

如果自建镜像仓库使用的 HTTP 而不是 HTTPS，拉取镜像会失败 (ErrImagePull)，可以给 Pod 添加以下注解指定拉取此镜像仓库的镜像时使用 HTTP 协议：
eks.tke.cloud.tencent.com/registry-http-endpoint: 'harbor.example.com' # 也可以写多个，逗号隔开

镜像复用

超级节点上默认会复用系统盘以加快启动速度，复用的是同一工作负载下相同可用区 Pod 且在缓存时间内（销毁后2小时内）的系统盘。如需复用不同工作负载的 Pod 的镜像，可以在不同工作负载的 Pod 上打上相同的 cbs-reuse-key 的注解：
eks.tke.cloud.tencent.com/cbs-reuse-key: 'image-name'

镜像缓存

超级节点上提供 镜像缓存能力，即提前创建好镜像缓存实例，自动将需要的镜像下载下来并创建云盘快照，后续创建 Pod 开启镜像缓存，这样就会根据镜像名自动匹配镜像缓存实例的快照，直接使用快照里面的镜像内容，避免重复下载，加快 Pod 启动速度。
启用镜像缓存的注解：
eks.tke.cloud.tencent.com/use-image-cache: 'auto'
指定镜像缓存创建出来的盘类型：
eks.tke.cloud.tencent.com/image-cache-disk-type: 'CLOUD_SSD'  # 指定镜像缓存创建出来的盘类型，可取值如下：CLOUD_BASIC为普通云硬盘，CLOUD_PREMIUM为高性能云硬盘（默认），CLOUD_SSD为SSD云硬盘，CLOUD_HSSD为增强型SSD云硬盘，CLOUD_TSSD为极速型SSD云硬盘
指定镜像缓存创建出来的盘的大小：
eks.tke.cloud.tencent.com/image-cache-disk-size: '50' # 指定镜像缓存创建出来的盘的大小，默认是镜像缓存创建时设置的大小，可以调大，不能调小，最大支持1000GiB
用户也可以手动指定镜像缓存实例，不使用自动匹配：
eks.tke.cloud.tencent.com/use-image-cache: 'imc-xxx'
镜像缓存创建出来的数据盘，在 Pod 删除后会立即销毁。如果需额外保留镜像缓存创建的数据盘，可以通过注解指定保留时间。开启数据盘保留后，再次创建 Pod 的时候会直接复用保留中的盘，可节省数据再重新从快照回滚至新云硬盘的时间：
eks.tke.cloud.tencent.com/image-cache-disk-retain-minute: '10' # 设定镜像缓存创建的数据盘，在销毁 Pod 后保留 10 分钟

绑定安全组

超级节点默认会为 Pod 绑定同地域默认项目下的 default 安全组，也可以通过给 Pod 加注解绑定指定安全组：
eks.tke.cloud.tencent.com/security-group-id: 'sg-id1,sg-id2' # 填本地域存在的安全组 id，多个用逗号隔开，网络策略按安全组顺序生效，安全组默认最多只能绑定 2000 个 Pod，如需更多请提工单提升配额。

绑定角色

超级节点上默认会为 Pod 关联 TKE_QCSLinkedRoleInEKSLog 角色，授予 Pod 里日志采集组件上报日志的权限。用户也可通过注解为 Pod 关联其他 CAM 角色，方便从 Pod 内获取操作云上资源的权限。
eks.tke.cloud.tencent.com/role-name: 'TKE_QCSLinkedRoleInEKSLog'

设置宿主机内核参数

有些内核参数以网络命名空间隔离，无法在容器内查看或设置，超级节点内 Pod 虽然是独占虚拟机，但不代表就能在容器内直接设置宿主机上的内核参数。
可以通过给 Pod 加注解来实现设置 Pod 宿主机内核参数：
eks.tke.cloud.tencent.com/host-sysctls: '[{"name": "net.core.rmem_max","value": "26214400"},{"name": "net.core.wmem_max","value": "26214400"},{"name": "net.core.rmem_default","value": "26214400"},{"name": "net.core.wmem_default","value": "26214400"}]'

加载内核模块

如需加载 TOA 内核模块，可在 Pod 上添加如下注解：
eks.tke.cloud.tencent.com/host-modprobe: 'toa'

自动重建自愈

超级节点所在集群虚拟机内的 agent 会上报心跳给控制面，如果上报超时（默认 5min），一般说明 Pod 内进程已经无法正常工作了，故障原因通常是高负载，这时集群默认会自动迁移虚拟机（对当前虚拟机关机并自动创建新虚拟机，让 Pod 迁移到新虚拟机里去运行），从而实现自愈。
如果用户不希望自动重建（如用于保留现场），可以在 Pod 上添加如下注解：
eks.tke.cloud.tencent.com/recreate-node-lost-pod: "false"
如果用户认为默认的 5min 上报超时时间过长，希望及时摘除异常 Pod 的流量，可以在 Pod 上添加如下注解来自定义心跳超时时间：
eks.tke.cloud.tencent.com/heartbeat-lost-period: 1m

磁盘清理

当超级节点内 Pod 磁盘空间紧张的时候，会自动触发清理流程以释放空间，通过 df -h 可以确认磁盘使用情况。
常见磁盘空间不足的原因有：
业务有大量临时输出。您可以通过 du 命令确认。
业务持有已删除的文件描述符，导致磁盘空间未释放。您可以通过 lsof 命令确认。

清理容器镜像

默认情况下，磁盘空间达 80% 以上会自动清理容器镜像来释放空间，如果已经没有容器镜像可以释放，则会报告如下事件：
failed to garbage collect required amount of images. Wanted to free 7980402688 bytes, but freed 0 bytes
如需自定义清理的阈值，可以在 Pod 上添加如下注解：
eks.tke.cloud.tencent.com/image-gc-high-threshold: '80' # 表示磁盘使用空间达 80% 触发清理容器镜像
eks.tke.cloud.tencent.com/image-gc-low-threshold: '75' # 触发清理容器镜像后，默认释放 5% (high-threshold - low-threshold) 的磁盘空间，便停止清理
eks.tke.cloud.tencent.com/image-gc-period: '3m' # 磁盘空间检查的间隔，默认 3 分钟

清理已退出的容器

如果业务原地升级过，或者容器异常退出过，已退出的容器仍会保留，直到磁盘空间达到 85% 时才会清理已退出的容器。清理阈值可以使用如下 Annotation 调整：
eks.tke.cloud.tencent.com/container-gc-threshold: "85"
如果已退出的容器不想被自动清理（例如需要退出的信息进一步排障），可以通过如下 Annotation 关闭容器的自动清理，但副作用是磁盘空间无法自动释放：
eks.tke.cloud.tencent.com/must-keep-last-container: "true"

重启磁盘用量高的 Pod

业务需要在容器的系统盘用量超过某个百分比后直接重启 Pod，可以通过 Annotation 配置：
eks.tke.cloud.tencent.com/pod-eviction-threshold: "85" # 此功能只在设置后开启，默认不开启
只重启 Pod，不会重建子机，退出和启动都会进行正常的 gracestop、prestop、健康检查。
注意：
此特性上线时间为 2022-04-27，故在此时间前创建的 Pod，需要重建 Pod 来开启特性。

监控指标

9100 端口问题

超级节点上 的 pod 默认会通过 9100 端口对外暴露监控数据，用户可以执行以下命令访问 9100/metrics 获取数据：
获取全部指标：
curl -g "http://<pod-ip>:9100/metrics"
大集群建议去掉 ipvs 指标：
curl -g "http://<pod-ip>:9100/metrics?collect[]=ipvs"
如果业务本身直接监听了 9100 端口，将会有如下报错，提醒用户 9100 端口已经被使用：
listen() to 0.0.0.0:9100, backlog 511 failed (1: Operation not permitted)
您可以自定义暴露监控数据的端口号，避免与业务冲突。配置方式如下：
eks.tke.cloud.tencent.com/metrics-port: "9110"
说明：
如果 Pod 带有公网 EIP，则需要设置安全组，注意 9100 端口问题，并放通需要的端口。

监控数据上报频率

超级节点上暴露的 cAdvisor 监控数据，默认 30 秒刷新一次，可以通过如下注解调整刷新频率：
eks.tke.cloud.tencent.com/cri-stats-interval: '30s'

自定义监控指标路径

监控数据默认通过 /metrics 路径暴露监控数据，无需改动。如有自定义的需求，可以用下面的注解：
eks.tke.cloud.tencent.com/custom-metrics-url: '/metrics'

设置 Pod 网卡名称

Pod 默认使用 eth0 网卡，如果需更改网卡名称，需要添加如下注解：
internal.eks.tke.cloud.tencent.com/pod-eth-idx: '1' # 设置网卡名为 eth1

自定义 DNS

Pod 所在宿主机默认使用 VPC 内的 DNS：183.60.83.19，183.60.82.98。如果需要更改宿主机上的 DNS，可以配置如下 annotation：
eks.tke.cloud.tencent.com/resolv-conf: |
  nameserver 4.4.4.4
  nameserver 8.8.8.8
注意：
配置了自定义 DNS 后，则宿主机上的 DNS 以配置的为准。

日志采集到 kafka

超级节点支持通过开源的日志采集组件将日志采集到 kafka。如果采集的是容器内文件，或者采集时进行了 多行合并，则需合理配置单行大小。默认设置的单行大小是 2M，超过 2M 则会丢弃该行日志。日志的单行大小可通过如下注解调整：
internal.eks.tke.cloud.tencent.com/tail-buffer-max-size: '2M' # 默认支持最大 2M 的单行日志
采集到 kafka 时，日志内容的字段为 log，如需将字段名配置为 message，则可通过如下注解调整：
eks.tke.cloud.tencent.com/log-key-as-message: 'true'
日志上报时会额外携带 Pod 的 metadata 信息，信息以 string 的格式放在 kubernetes 字段，如果需要将 kubernetes 字段设置成 json 格式，需配置如下注解：
eks.tke.cloud.tencent.com/filebeat-metadata-format: 'true'

延迟销毁

超级节点上运行的 Job 任务结束后，底层资源就会被销毁；相应的，运行时产生的临时输出，也会被销毁，此时执行 kubectl logs <pod> 会提示 can not found connection to pod。如果需要保留底层资源定位问题，可以设置延迟销毁底层资源：
eks.tke.cloud.tencent.com/reserve-sandbox-duration: '1m' # 开启延迟 1 分钟销毁的功能，Failed 状态的 Pod 最后一个容器退出后，额外保留底层资源 1 分钟
eks.tke.cloud.tencent.com/reserve-succeeded-sandbox: 'false' # 延迟销毁默认只对 Failed 状态的 Pod 生效，变更此字段可将延迟销毁也应用于 Succeeded 状态的 Pod
eks.tke.cloud.tencent.com/reserve-task-shorter-than: '5s' # 如果只关心运行时间较短的 Job，可以配置此参数，只有 Pod 内有任何一个容器的运行时间低于指定值，才会触发延迟销毁。默认不开启。
注意：
开启延迟销毁后，会将子机销毁的时间作为 pod 的结束时间对 pod 进行计费。

Service 规则同步

关闭 Service 规则同步

超级节点所在集群通过 IPVS 生成 K8s service 规则。 如果无需生成 service 规则，可通过如下注解关闭：
eks.tke.cloud.tencent.com/cluster-ip-switch: 'disable'
注意：
关闭 service 规则后，则集群内的服务发现都会失效。Pod 将无法使用 ClusterFirst 的 dnsPolicy，需改成其他类型，例如 Default。

等待 Service 规则同步

集群在 Pod 启动的同时同步 service 规则，如果需要在 Pod 启动前先等待 service 规则同步完成，则可以配置：
eks.tke.cloud.tencent.com/duration-to-wait-service-rules: '30s' # 启动 Pod 前先等待 service 规则同步完成，此处设置最多等待的时间为 30s

设置 IPVS 参数

IPVS 规则可通过如下注解控制：
eks.tke.cloud.tencent.com/ipvs-scheduler: 'sh' # 调度算法，sh 是 source hash，按源地址 hash 进行转发，更利于分布式全局的负载均衡。默认为 rr （轮询 round robin)
eks.tke.cloud.tencent.com/ipvs-sh-port: "true" # 按端口进行 source hash，仅在 ipvs-scheduler 为 sh 有效。
eks.tke.cloud.tencent.com/ipvs-sync-period: '30s' # 规则刷新的最大间隔，默认 30s 刷新一次。
eks.tke.cloud.tencent.com/ipvs-min-sync-period: '2s' # 规则刷新的最小间隔，默认 service 一有变更就刷新。调整此参数可避免刷新过于频繁。
设置集群内访问 CLB 的 VIP 时流量不走 IPVS： 适用于希望集群内访问不走 ipvs 而走 clb，通过给 service 上配置该 annotation 后，不会再生成对应的 ipvs 规则：
service.cloud.tencent.com/discard-loadbalancer-ip: 'true' # 该 annotation 配置在 service 上，无需重建 Pod 即可即时生效

自定义 Pod 底层的子机时区

超级节点上的 Pod 所在的子机默认为 UTC 时间，若需要调整子机时区为东8区，可添加如下 Annotation：
eks.tke.cloud.tencent.com/host-timezone: 'Asia/Shanghai' # 该 annotation 用于设置 Pod 时区为东8区

超级节点 Pod 支持云标签

超级节点上的 Pod 会默认继承集群、超级节点池、超级节点的云标签，也支持通过 Annotation 为 Pod 额外打上云标签，方便用户以更细的粒度对资源进行分账管理，对应 Annotation 如下：
eks.tke.cloud.tencent.com/resource-tag: '{"key0":"val0","key1":"val1"}' # 该 annotation 用于设置 Pod 云标签为 key0=val0,key1=val1
注意：
若集群维度、超级节点维度和 Pod 维度均有标签，则 Pod 维度会对所有标签进行合并，当出现相同 key 值不同 value 值时，Pod 维度云标签的生效顺序为 Pod > 超级节点 > 集群， 即当集群维度、超级节点维度和 Pod 维度的标签键值冲突的时候，以 Pod 维度的 value 值为准。

超级节点 Pod 支持获取 eks-id

超级节点中的 Pod 以 eks-id 作为资源的唯一 id，eks-id 应用于按量计费的 Pod 账单中，若用户需要使用 Pod 信息与账单中的 eks-id 进行对账，可通过如下 annotation 将 eks-id 写入 Pod 的 yaml 后进行获取。
eks.tke.cloud.tencent.com/eks-id: "true" # 该 annotation 用于设置 pod yaml 中是否展示 eks-id
