使用Excel制作甘特图

使用Excel制作甘特图

简介

甘特图简介： 甘特图（Gantt chart）又称为横道图、条状图(Bar chart)。其通过条状图来显示项目、进度和其他时间相关的系统进展的内在关系随着时间进展的情况。以提出者亨利·劳伦斯·甘特（Henry Laurence Gantt）先生的名字命名。

具体演示

• 首先是制作一个excel，大概这个样子

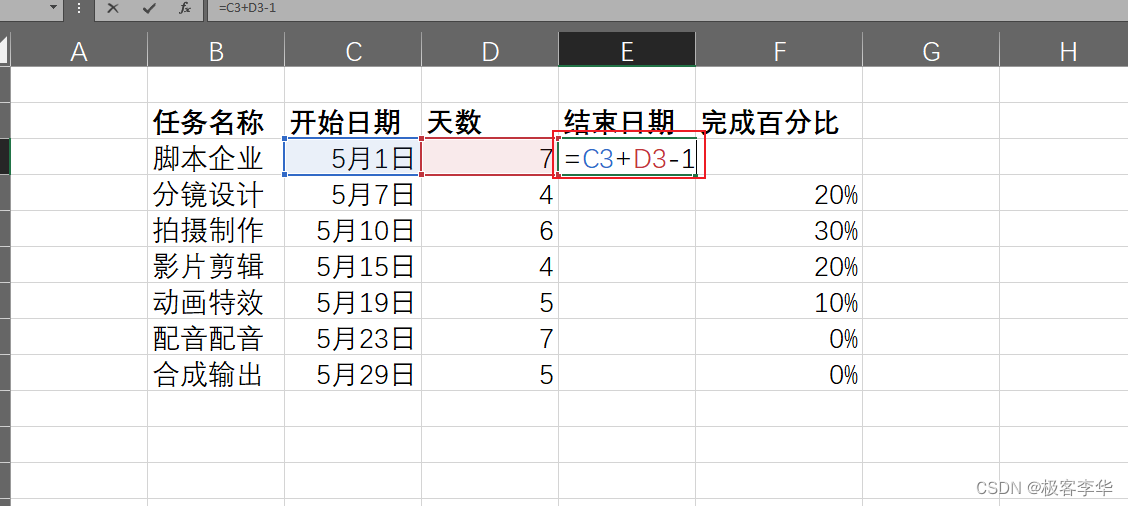

• 然后计算结束日期，输入这个公式，然后就可以获得每项任务的结束日期了。

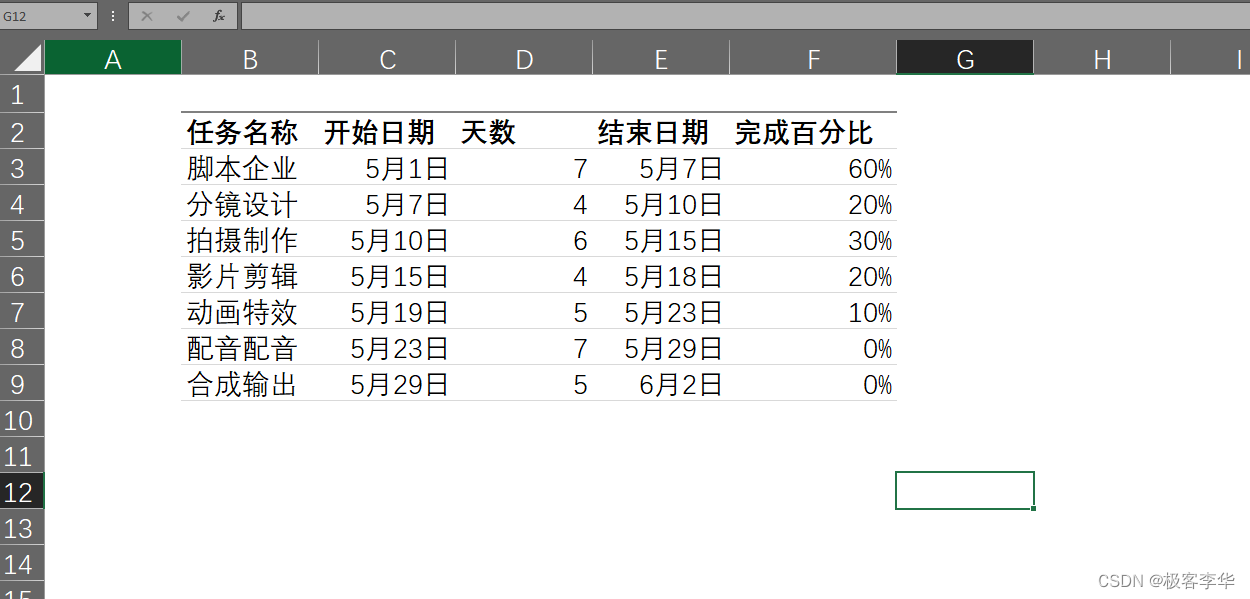

• 结果就是这个样子了。

• 去掉网格线

• 设置其他框线类型 自定义一个框线的类型，具体的效果是这个样子。

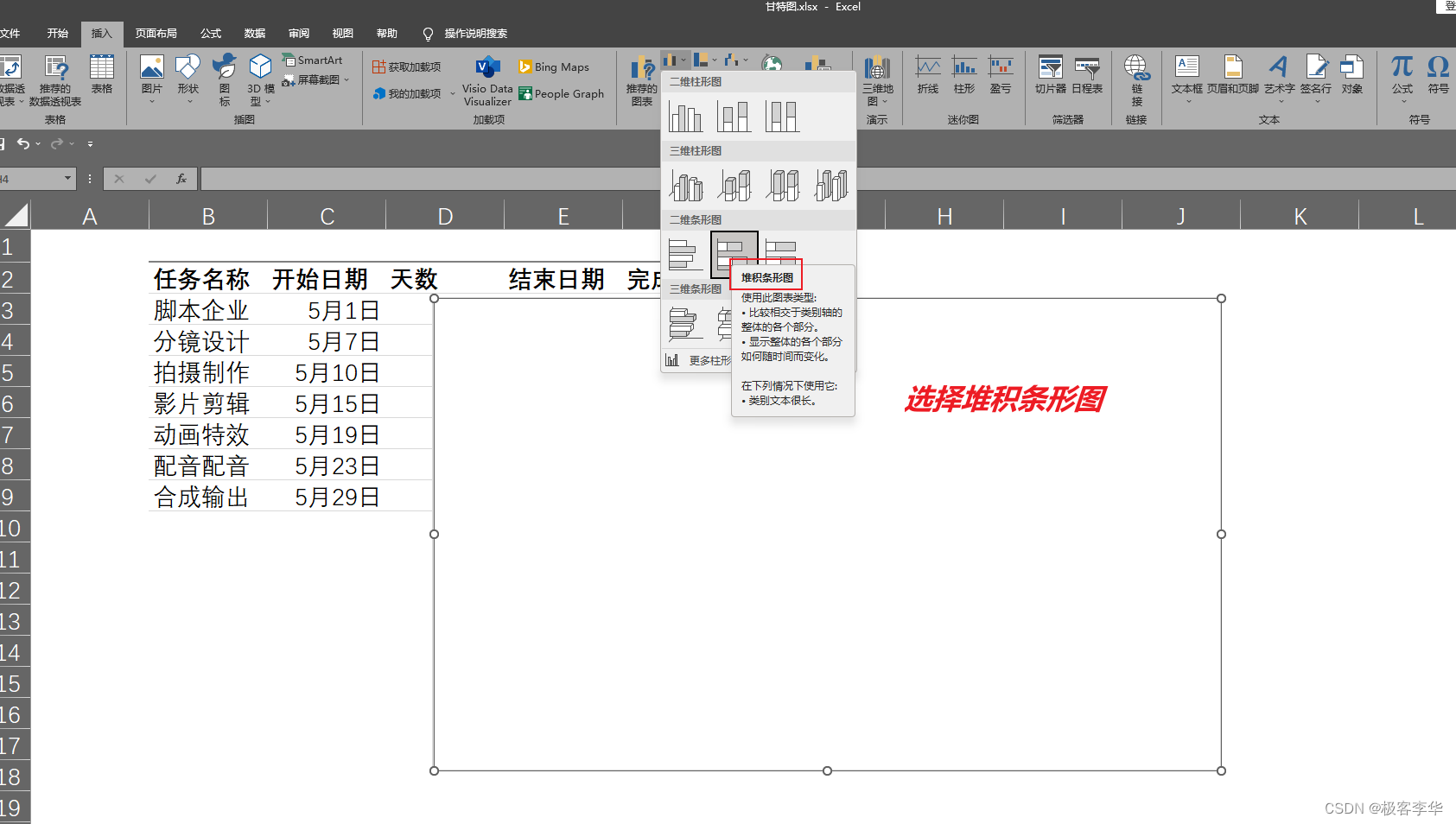

• 开始绘制，选择堆积条形图

• 导入数据
  1. 点击选择数据



  1. 点击添加



  1. 系列名称这里选择开始日期



  1. 系列值这里，选择需要的数据



  1. 同样的方式，把天数这一列加进去



  1. 点击编辑

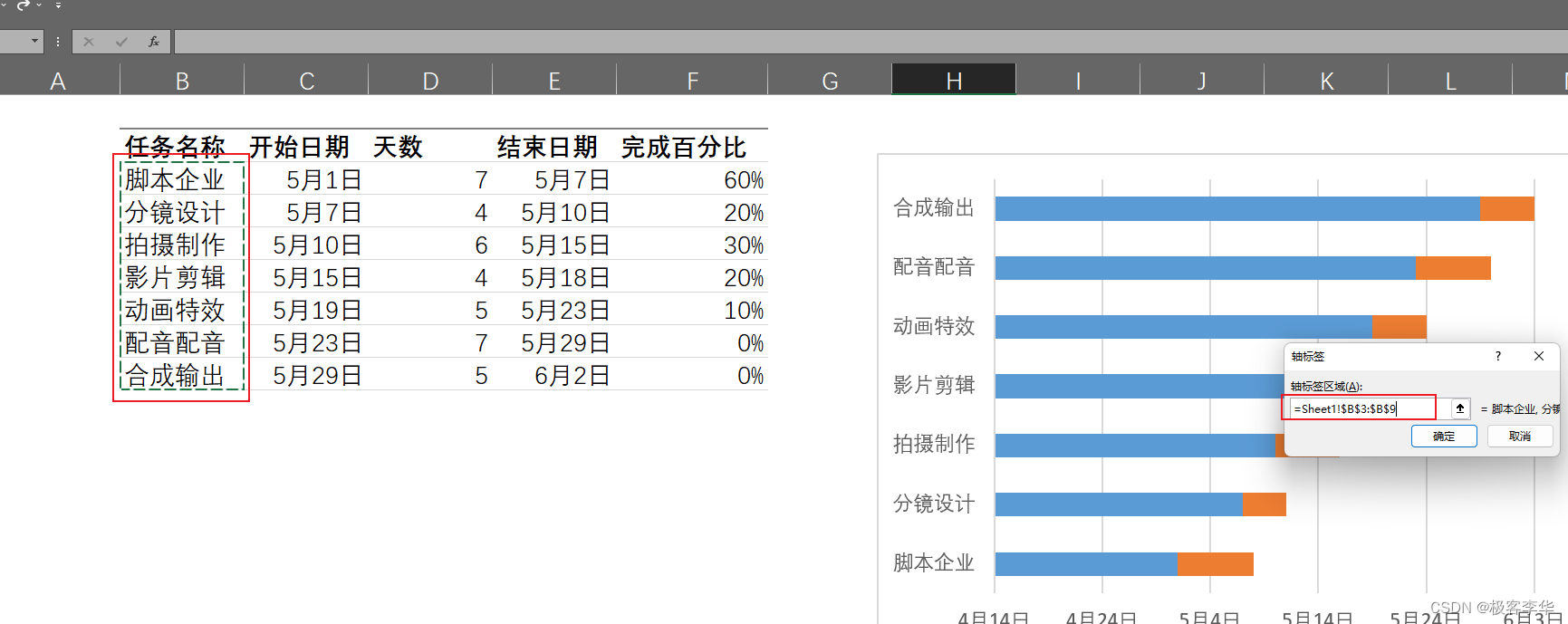

  1. 修改纵向坐标



  1. 点击设置数据格式系列



  1. 点击无填充



  • 1. 点击左侧

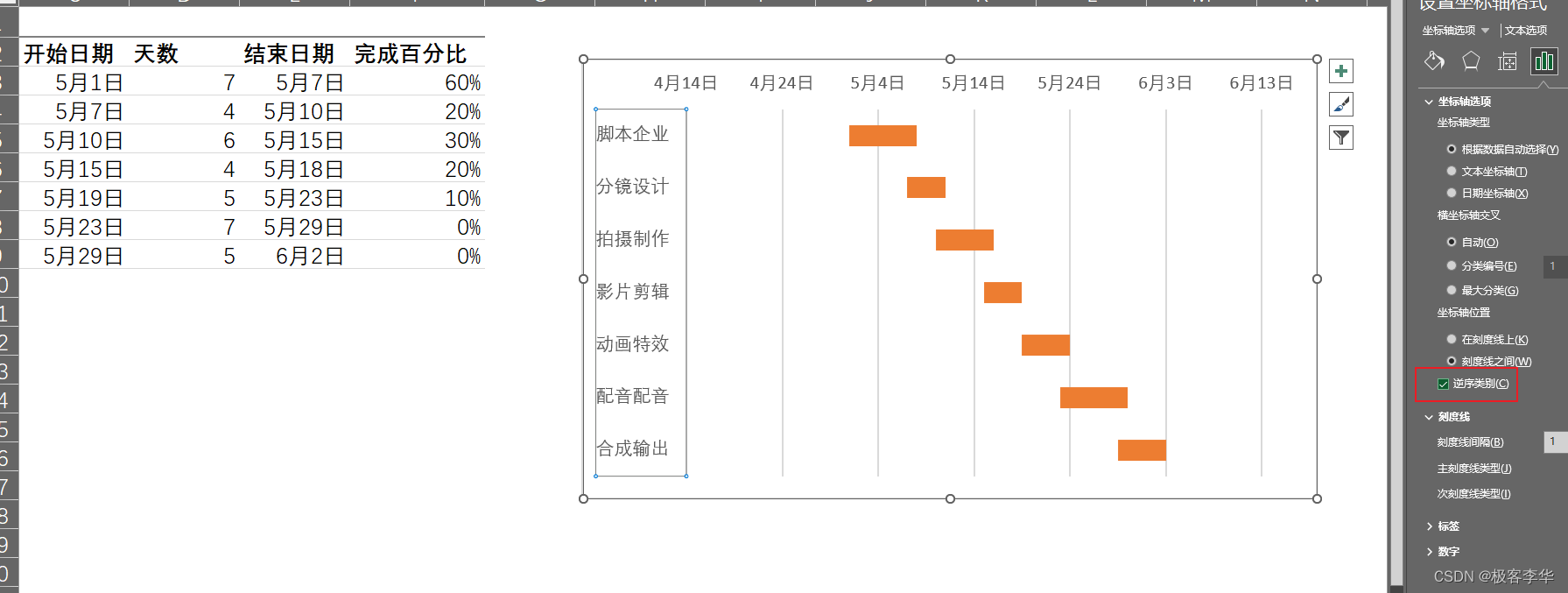

  • 1. 点击逆序类别



  • 1. ctrl + 1 点击第一个日期，进行编辑



  • 1. 复制常规中的数字

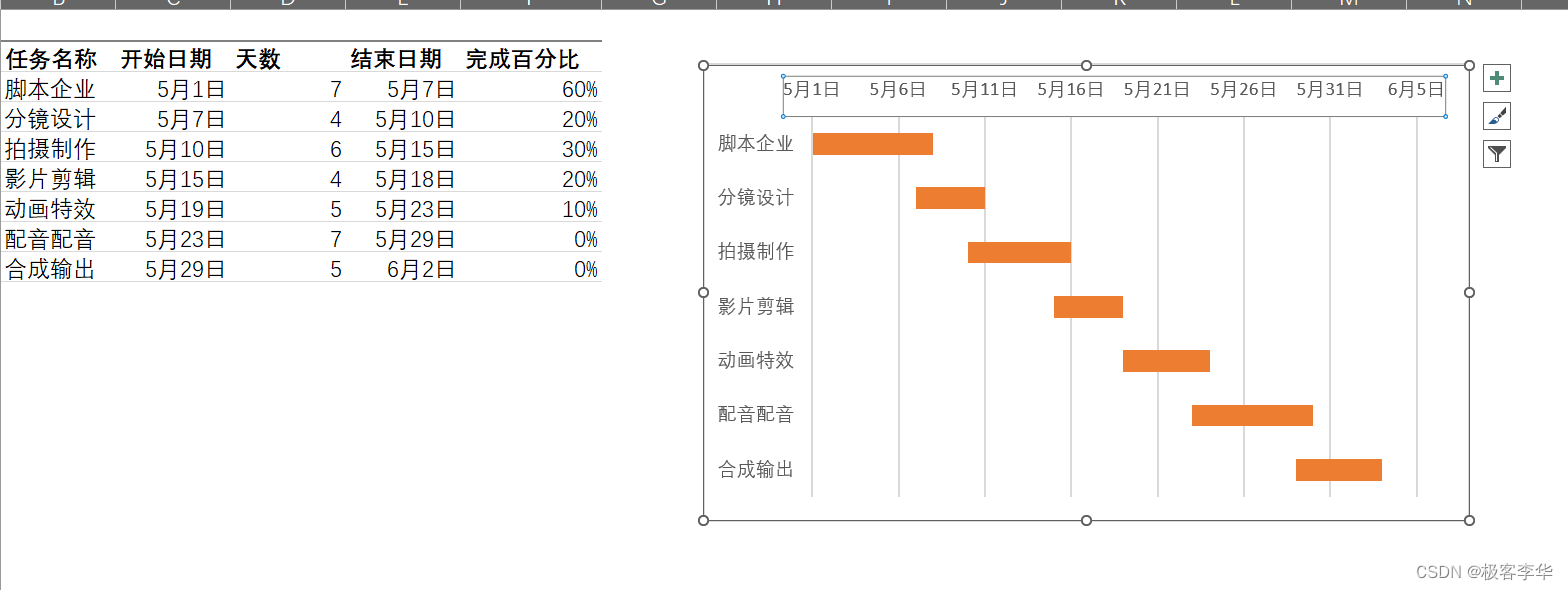

  • 1. 设置上方时间的最小值





    可以通过这里的单位，来设置格线的间距

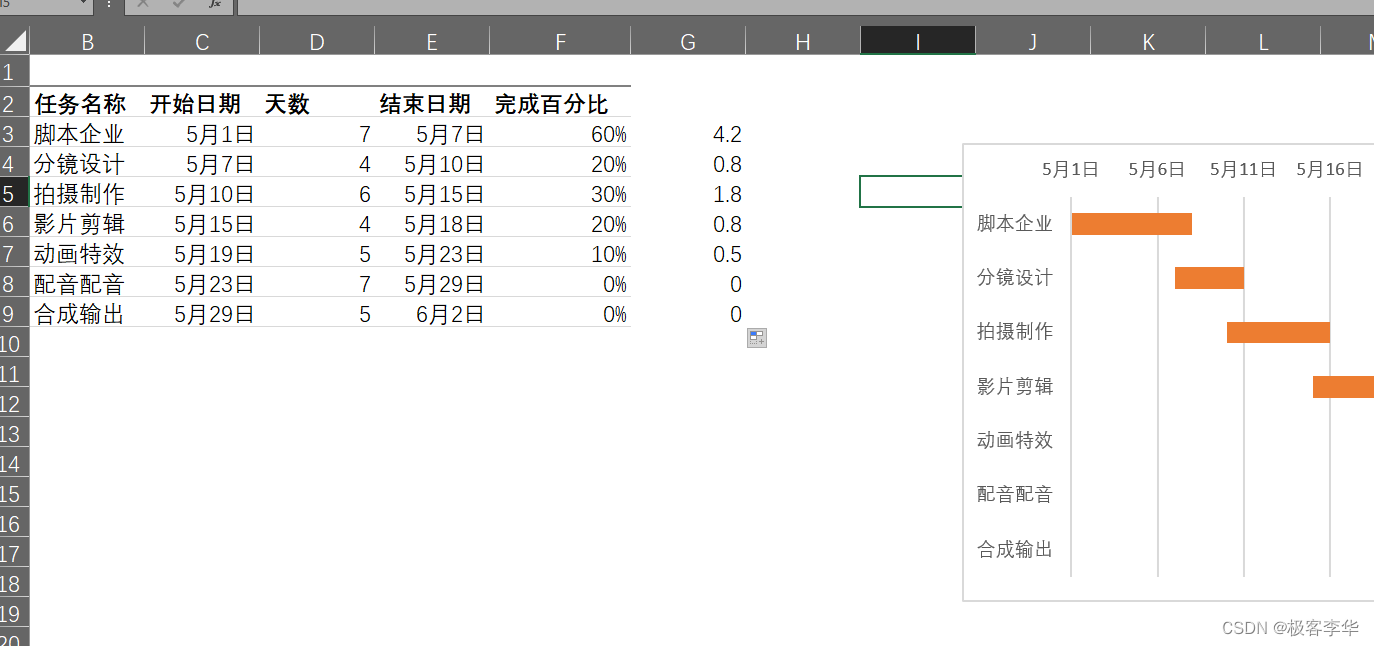

  • 1. 制作完成百分比 使用简单的公式进行计算，天数*完成百分比

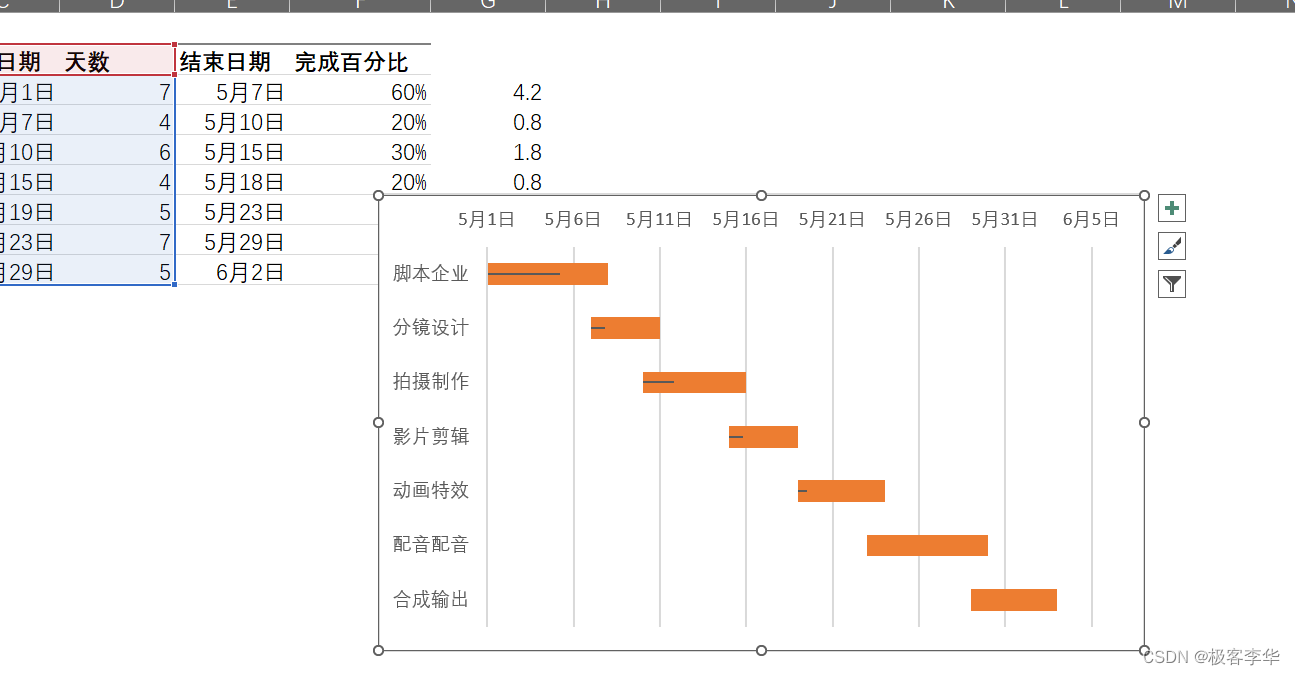

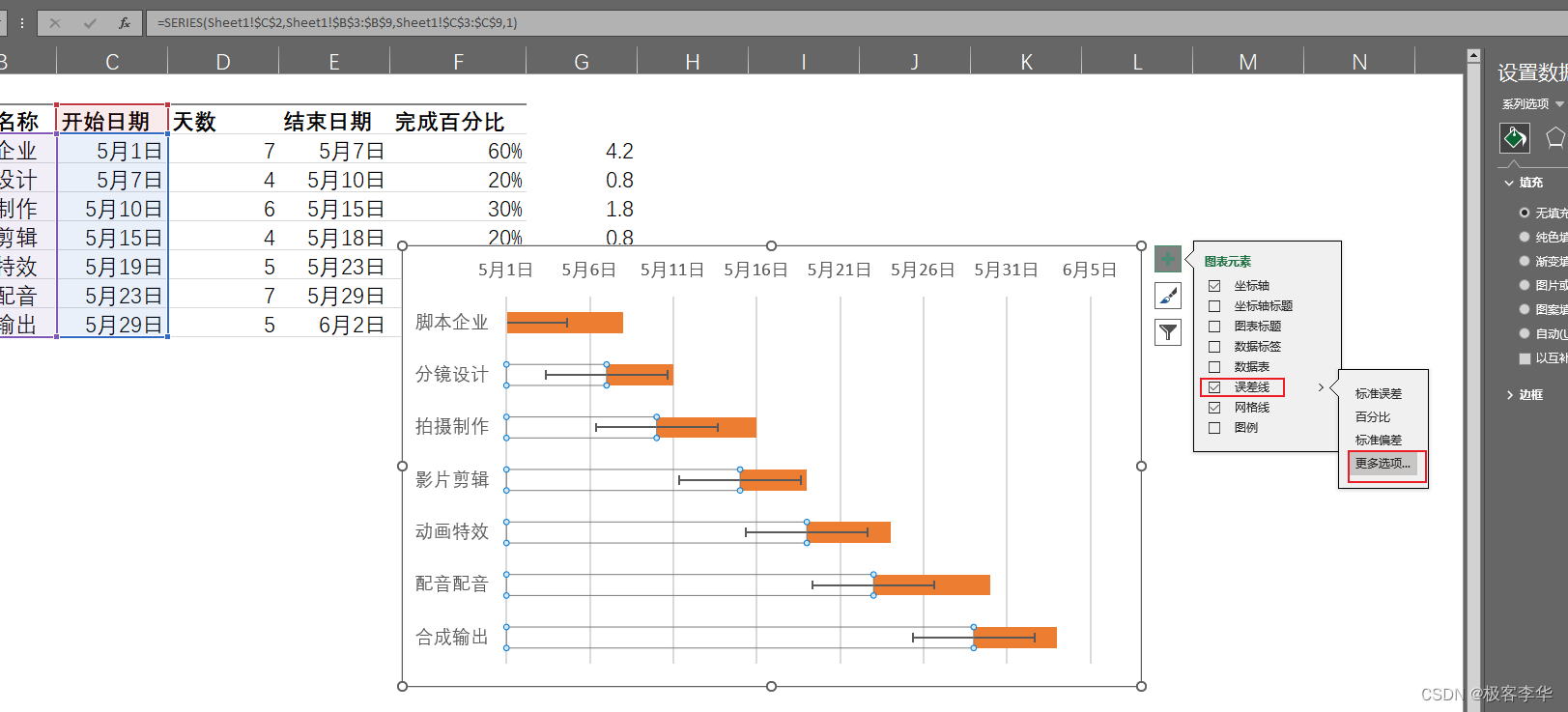

  • 1. 制作误差线 点击之前隐藏的格子











  • 1. 设置误差线样式

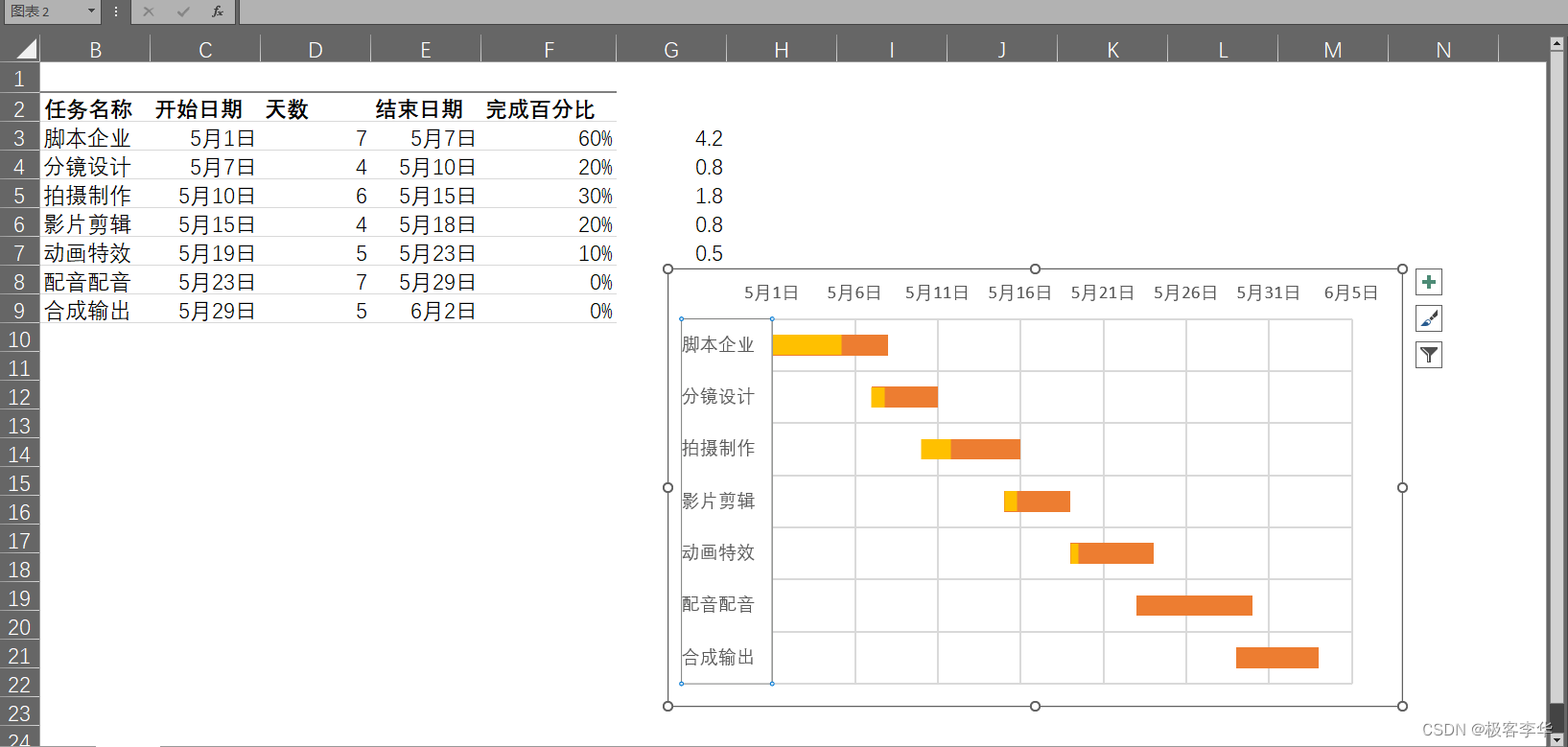

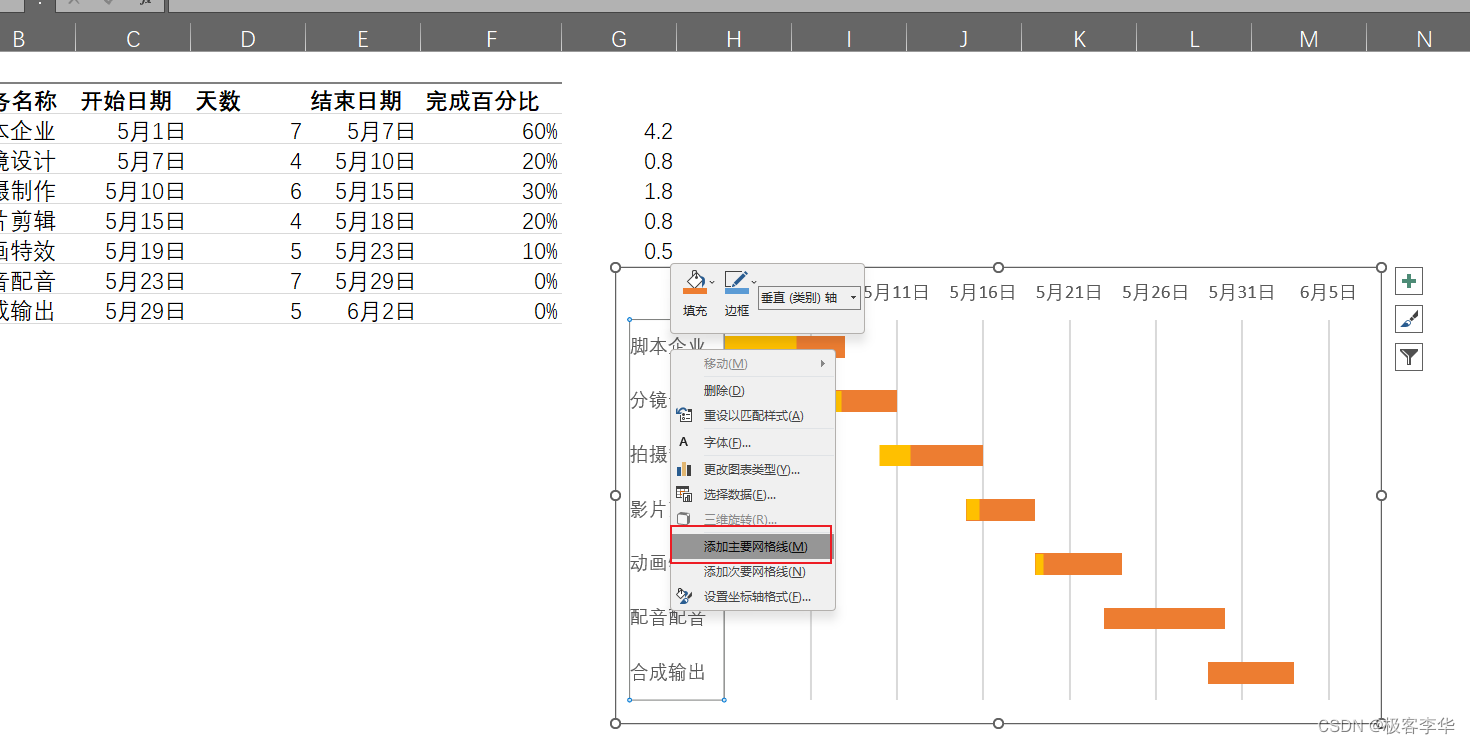

* 18. 设置主网格线

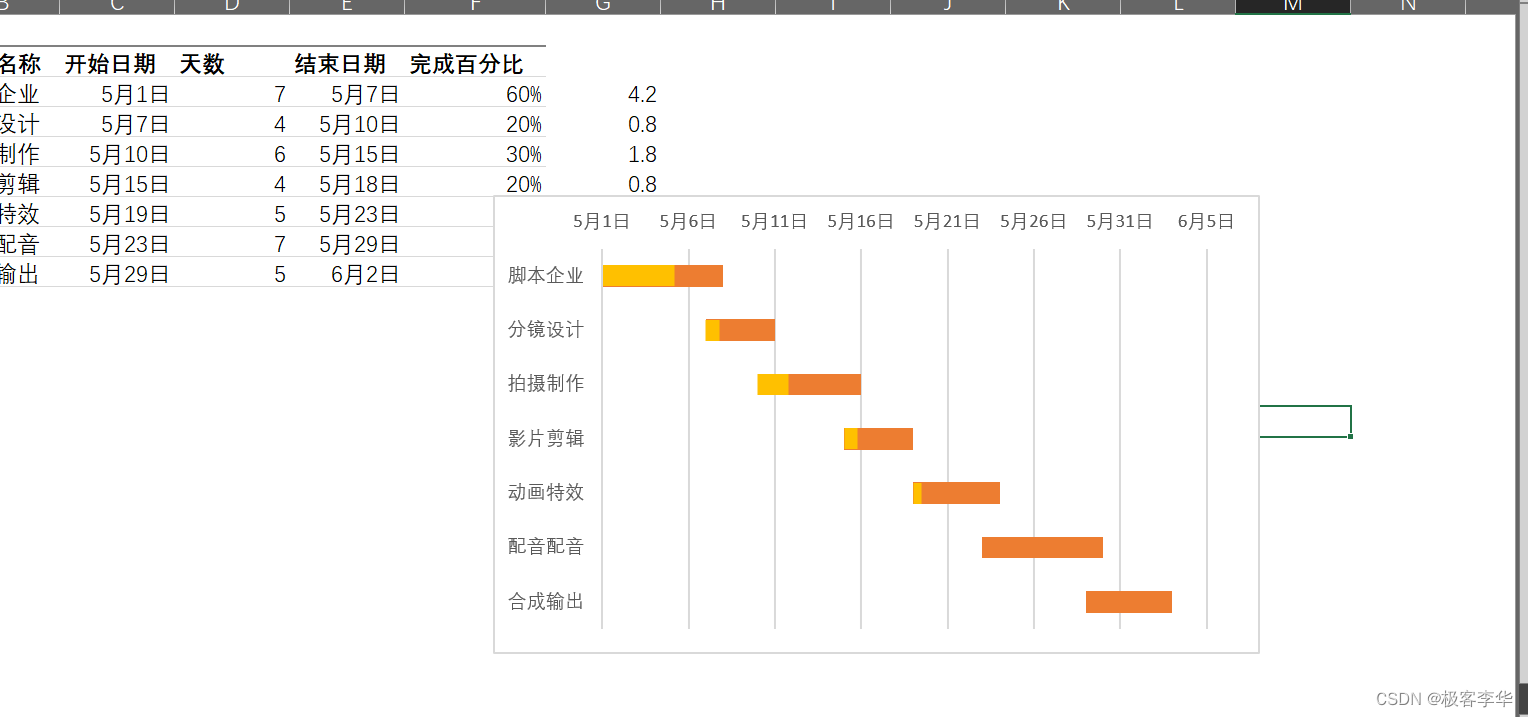

* 19. 完善图表

删掉左边，对其

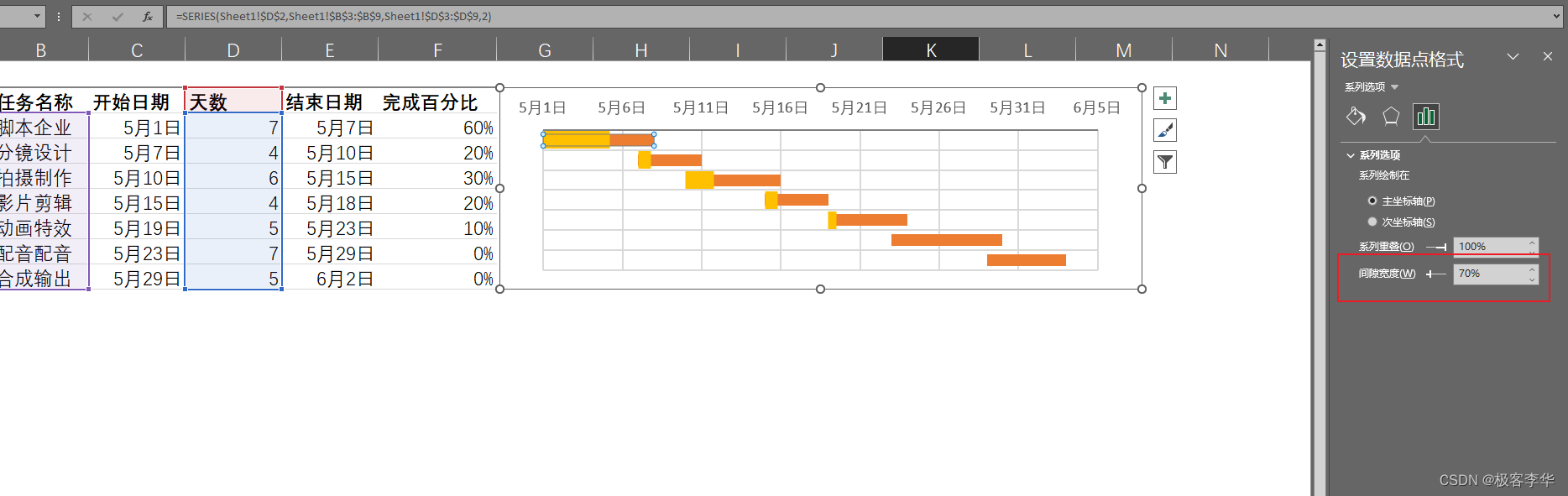

设置间隙宽度

调整线框高度
